若依微服务版登录流程涉及到很多模块，本章先从网关讲起

验证码

验证码配置

先来看配置中心的网关配置文件ruoyi-gateway-dev.yml，其中有这么一段

 # 安全配置
 security:
   # 验证码
   captcha:
     enabled: true
     type: math

这段配置什么作用呢，就是将CaptchaProperties配置的enable和type初始化，CaptchaProperties内容如下，这两个变量后面会用到，先记下来

 package com.zhy.gateway.config.properties;
 ​
 import org.springframework.boot.context.properties.ConfigurationProperties;
 import org.springframework.cloud.context.config.annotation.RefreshScope;
 import org.springframework.context.annotation.Configuration;
 ​
 /**
  * 验证码配置
  *
  * @author zhy
  */
 @Configuration
 @RefreshScope
 @ConfigurationProperties(prefix = "security.captcha")
 public class CaptchaProperties
 {
     /**
      * 验证码开关
      */
     private Boolean enabled;
 ​
     /**
      * 验证码类型（math 数组计算 char 字符）
      */
     private String type;
 ​
     public Boolean getEnabled()
     {
         return enabled;
     }
 ​
     public void setEnabled(Boolean enabled)
     {
         this.enabled = enabled;
     }
 ​
     public String getType()
     {
         return type;
     }
 ​
     public void setType(String type)
     {
         this.type = type;
     }
 }

配置路由

前端

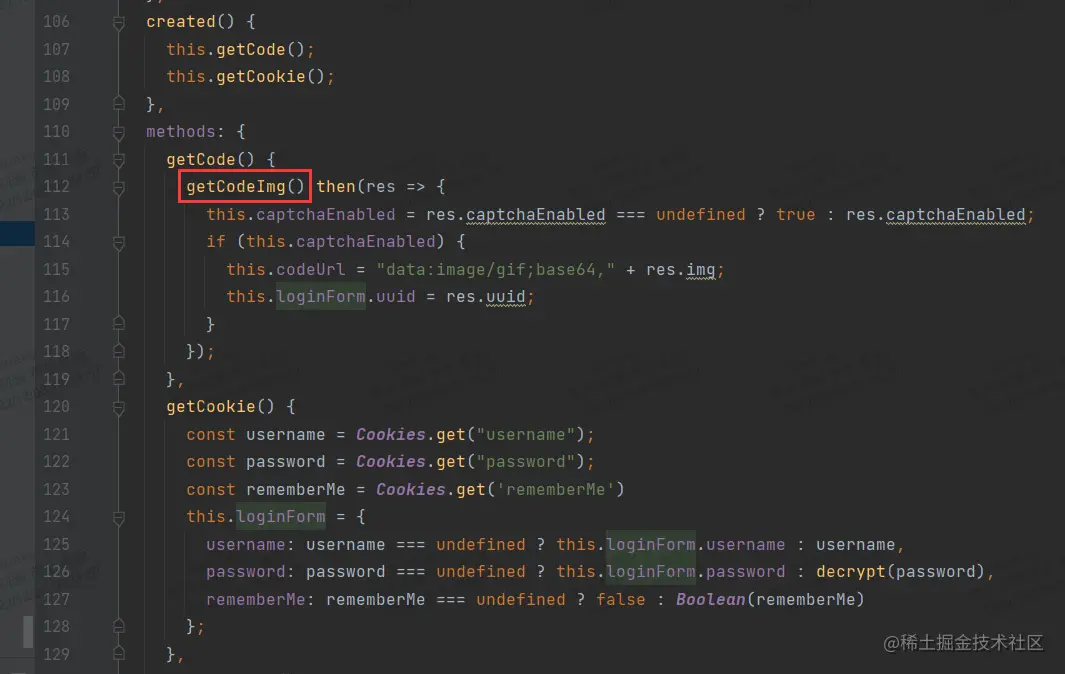

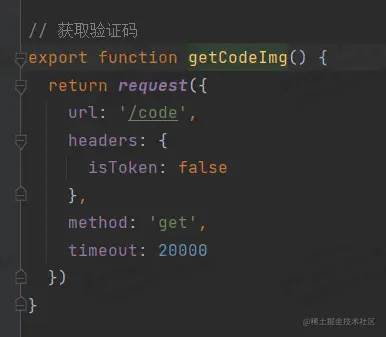

在ruoyi-ui/src/views/login.vue中会发送验证码请求和获取Cookie，getCodeImg方法会发送路径为"/code"的get请求到后端



后端

在网关处会拦截到该请求，之后会被路由到validateCodeHandler，接下来就是生成验证码，并且将verifyKey和code存到redis中，然后把uuid和验证码图片以Base64格式返回给前端。这部分说起来简单，但是涉及到网关启动和接收请求后的一系列handler处理，真要搞明白也比较麻烦，我尽量讲的清楚点

网关模块启动

在网关module中，config包下有个配置类叫RouterFunctionConfiguration，用于注册路由配置信息，当前端发起请求后会与注册的路由信息进行匹配

来看一下这个类

 package com.ruoyi.gateway.config;
 ​
 import org.springframework.beans.factory.annotation.Autowired;
 import org.springframework.context.annotation.Bean;
 import org.springframework.context.annotation.Configuration;
 import org.springframework.http.MediaType;
 import org.springframework.web.reactive.function.server.RequestPredicates;
 import org.springframework.web.reactive.function.server.RouterFunction;
 import org.springframework.web.reactive.function.server.RouterFunctions;
 import com.ruoyi.gateway.handler.ValidateCodeHandler;
 ​
 /**
  * 路由配置信息
  *
  * @author ruoyi
  */
 @Configuration
 public class RouterFunctionConfiguration
 {
     // 注入一个 ValidateCodeHandler的对象，相当于Collectors中注入的service，是用来封装逻辑的
     @Autowired
     private ValidateCodeHandler validateCodeHandler;
 ​
     @SuppressWarnings("rawtypes")
     @Bean
     public RouterFunction routerFunction()
     {
         /** Spring框架给我们提供了两种http端点暴露方式来隐藏servlet原理:
          *  一种是基于注解的形式@Controller或@RestController以及其他的注解如@RequestMapping、@GetMapping等等。
          *  另外一种是基于路由配置RouterFunction和HandlerFunction的，称为“函数式WEB”。
          *  这行代码会把code请求转发到validateCodeHandler里去处理
          */
         return RouterFunctions.route(
                 RequestPredicates.GET("/code").and(RequestPredicates.accept(MediaType.TEXT_PLAIN)),
                 validateCodeHandler);
     }
 }
 ​

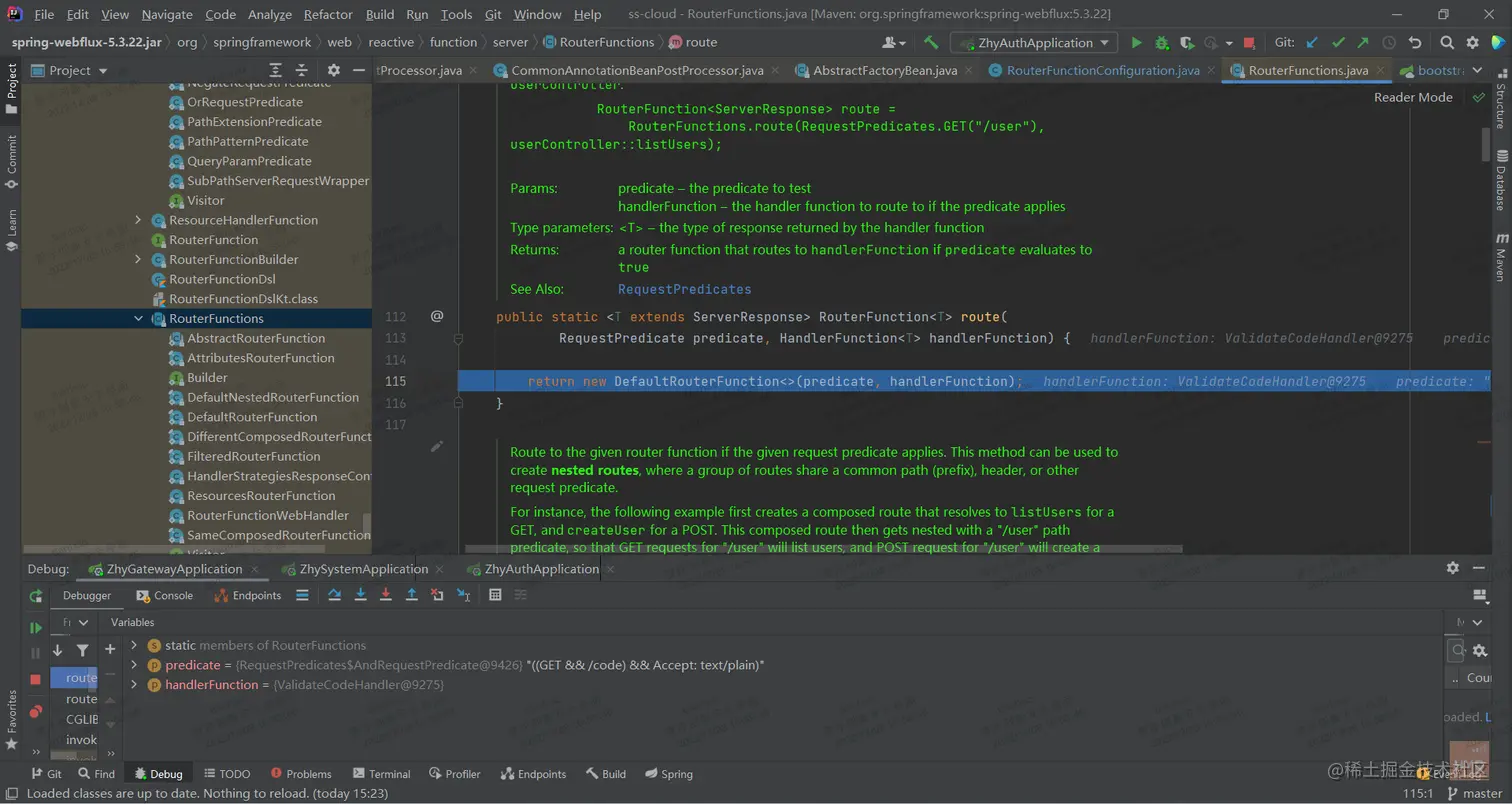

debug跟进RouterFunctions.route方法

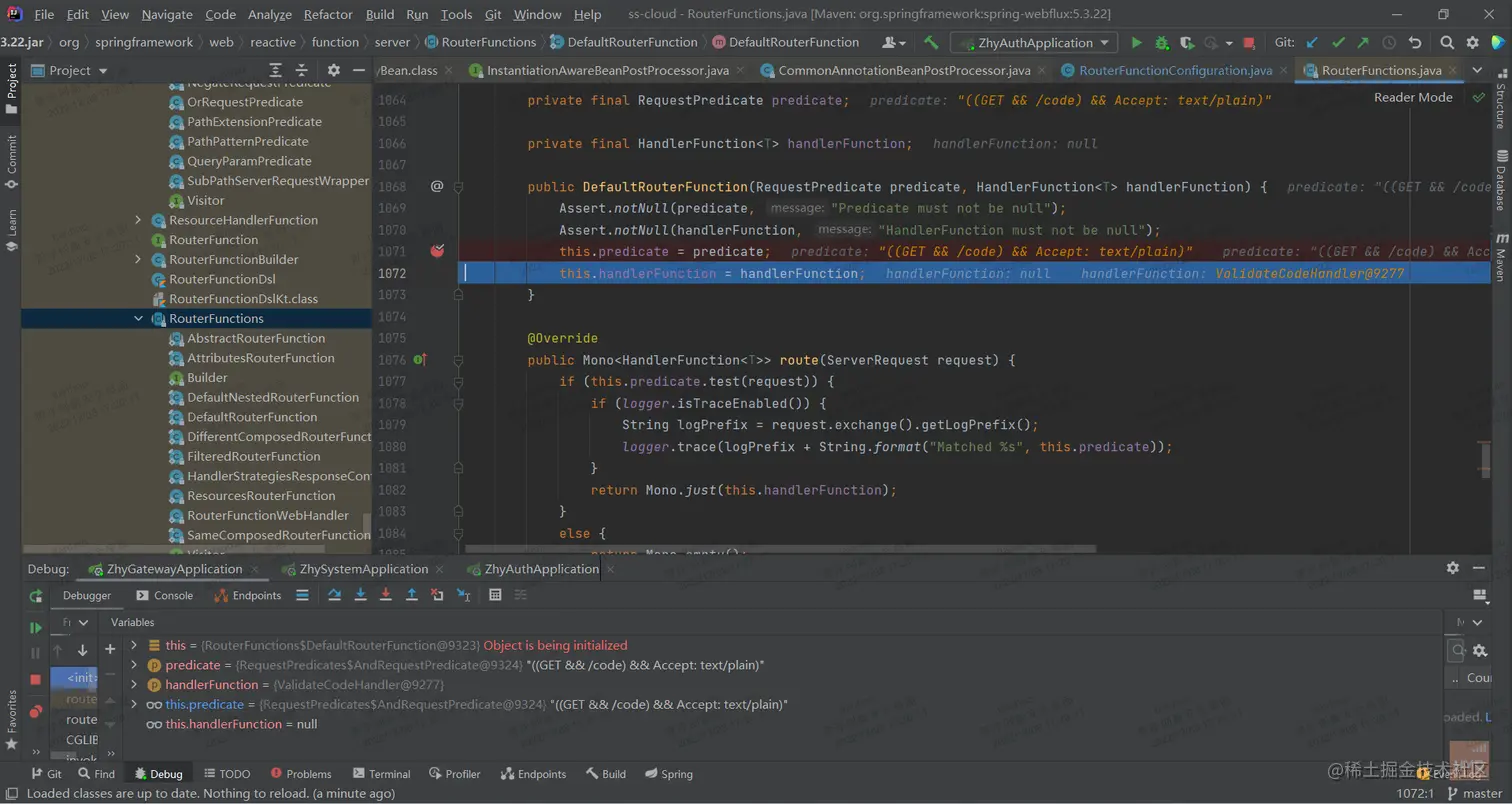

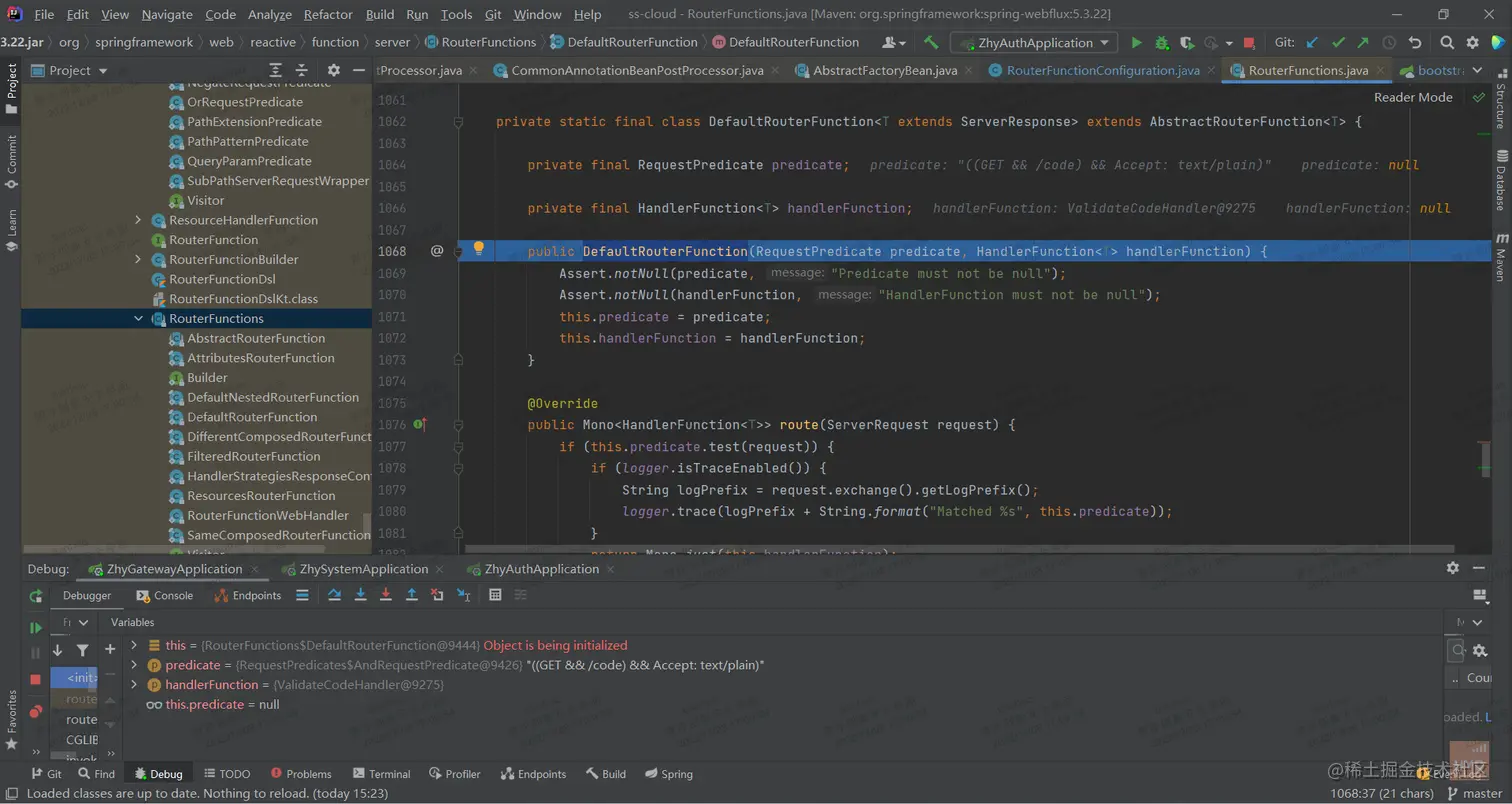

继续跟进DefaultRouterFunction


可以看到，最终是把数据封装进了predicate和handlerFunction两个变量里


当时看到这里，再往下debug就开始返回了，我以为这条线已经执行完了，就开始看登陆页面加载的后端代码，发现里面有一个routerFunction变量，其中存放的就是predicate和handlerFunction的值，于是我就开始找routerFunction是在哪里进行赋值的，最后发现是在RouterFunctionMapping中的initRouterFunctions方法中进行的操作，而这一步也是上述网关启动流程的后续操作，所以我们从给predicate和handlerFunction赋值开始接着往后看

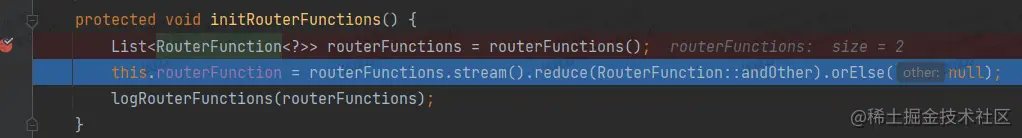

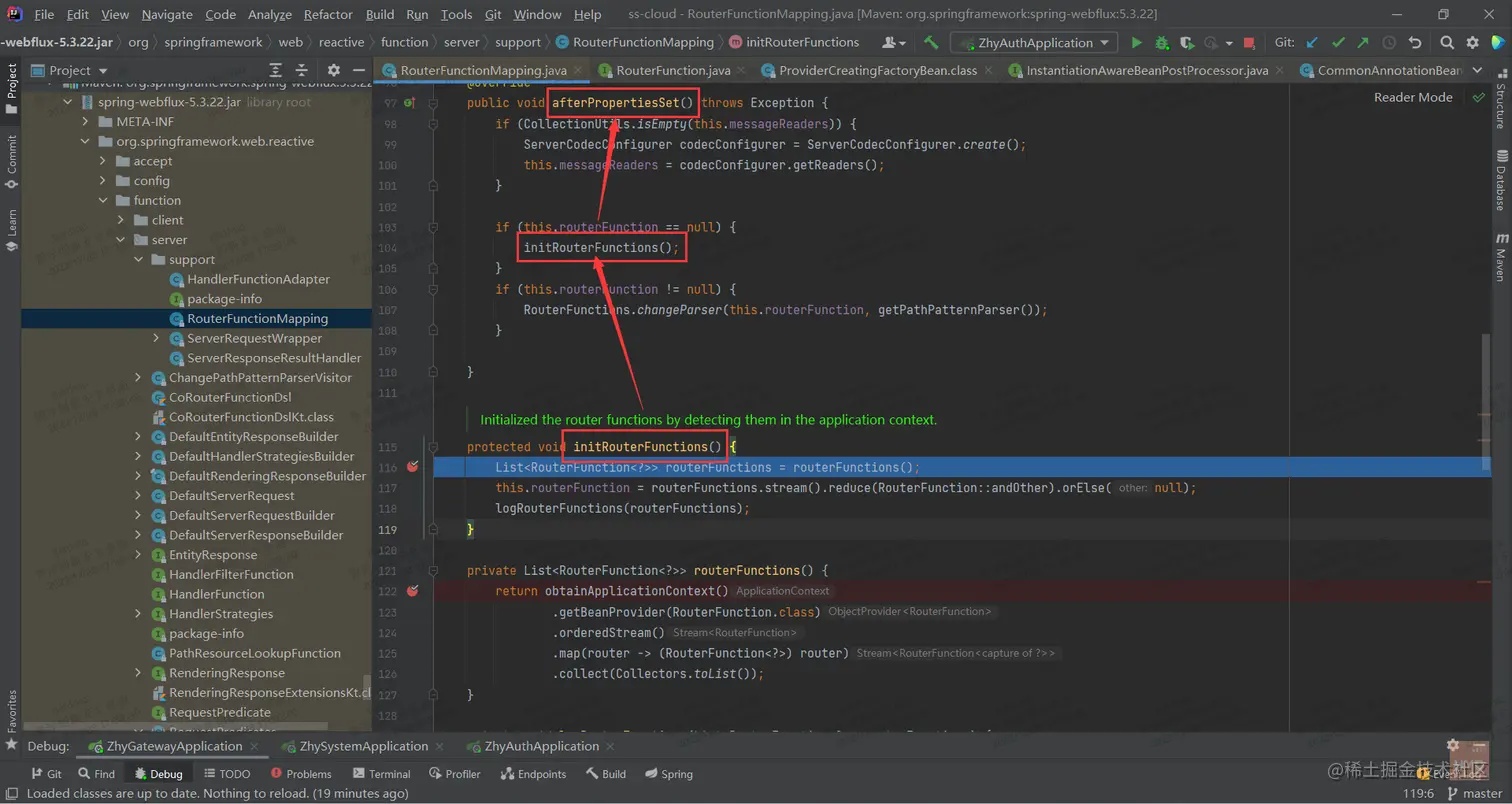

首先在initRouterFunctions方法中打断点，然后放开debug，就会进来

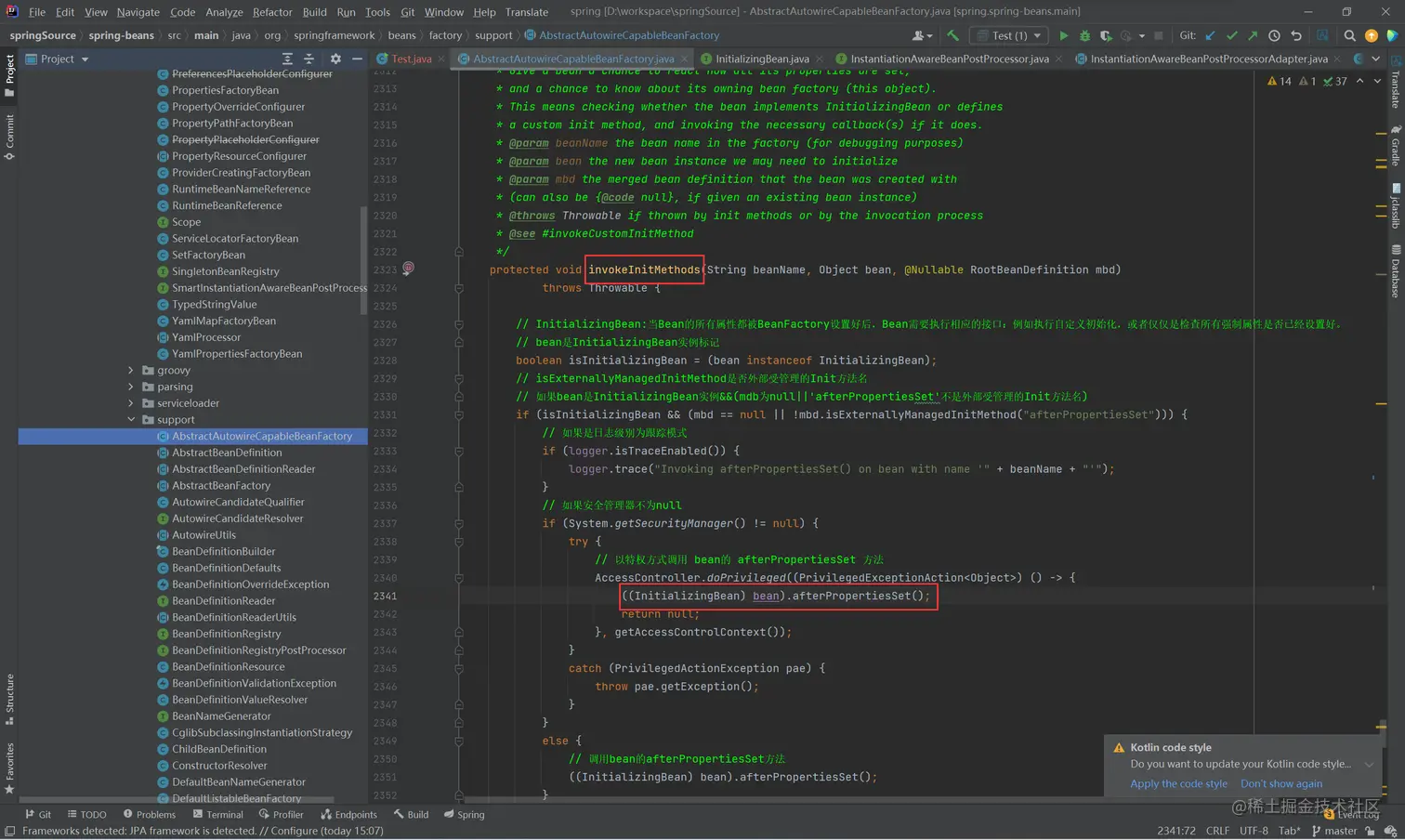

在进行后续debug之前我们先要搞清楚initRouterFunctions是在哪里调用的，有来龙才能有去脉，从下图中可以看到，该方法是在afterPropertiesSet方法中调用，而要想实现afterPropertiesSet必须实现InitializingBean接口，然后在AbstractAutowireCapableBeanFactory类的invokeInitMethods方法中进行回调。这里涉及到spring的流程，感兴趣的朋友可以看一下我画的spring全体系图解blog.csdn.net/qq_41683000…

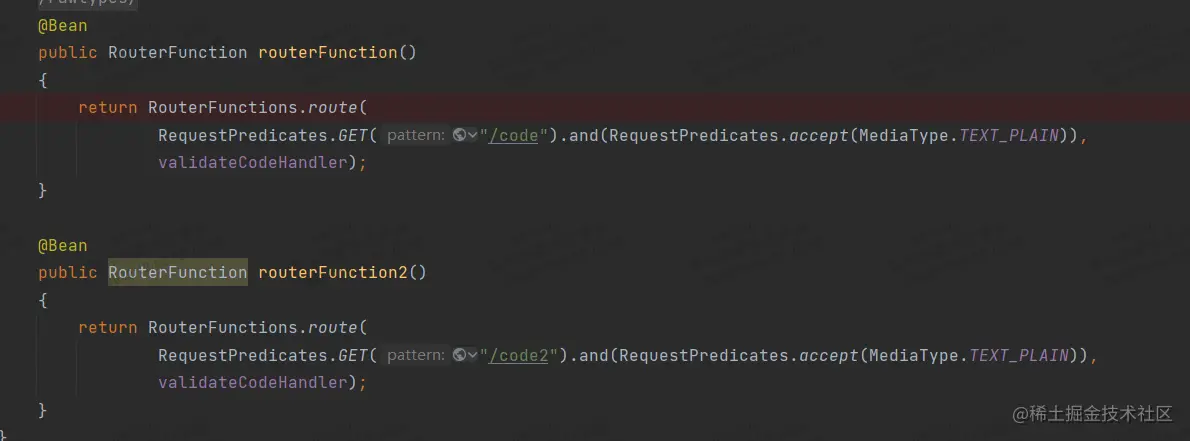

言归正传，我们继续看initRouterFunctions方法，第一行调用了routerFunctions方法，该方法返回容器中所有的RouterFunction实例，第二行很有意思，用到了stream流的reduce方法，这个方法类似于归并或者叫累积操作，它会把第一个流元素和第二个流元素做操作然后得到一个结果，再把这个结果和第三个流元素进行操作得到结果，再把新结果和第四个元素进行操作得到结果，以此类推，就像套娃，至于做什么操作则完全取决于括号中的自定义内容。要注意的是，我在debug过程中发现reduce有类似短路的操作，如果只有一个流元素，debug进不去，所以我在RouterFunctionConfiguration中注册了两个路由，这样就有了两个流元素，也就可以进入reduce的自定义操作，也就是RouterFunction的andOther方法中

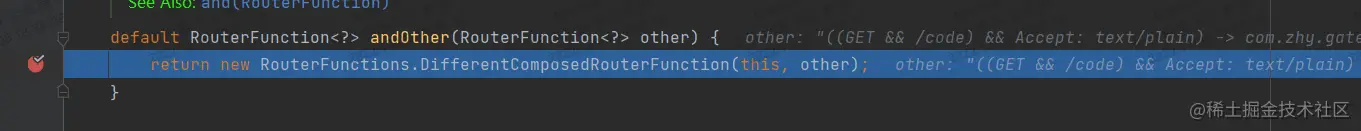

debug进入andOther方法

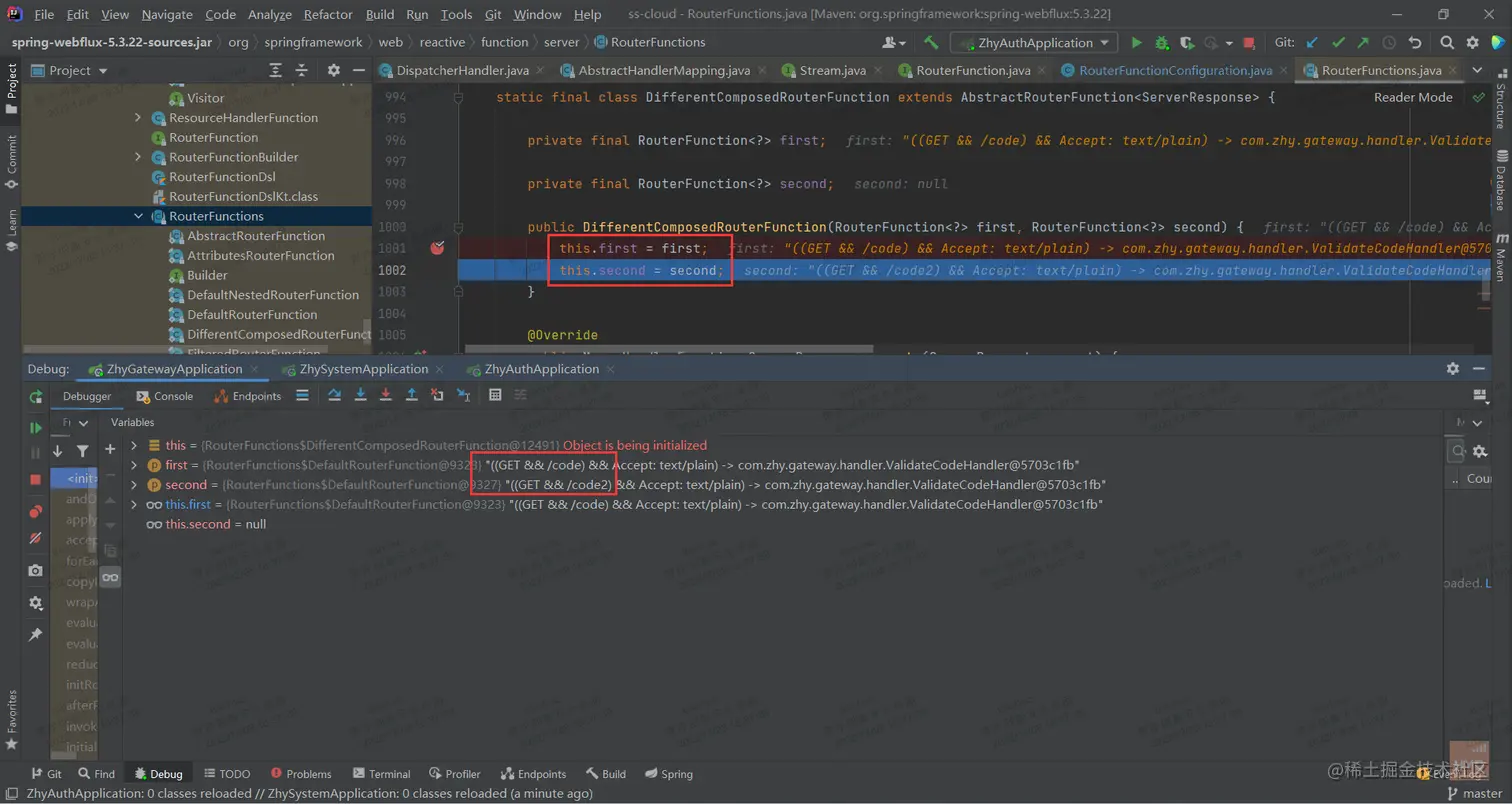

可以看到DifferentComposedRouterFunction方法中传了两个参数，个人理解，this就是spring容器加载RouterFunction实例时order值最小的那个实例对象，other即第二个流元素。继续跟进DifferentComposedRouterFunction构造方法，把第一个实例赋给first，把第二个实例赋给second


initRouterFunctions执行完后routerFunction中的数据是这样的


到此routerFunction的初始化执行完成，后面前端获取验证码时会用到这个对象（实际最终会进入DispatcherHandler类获取routerFunction并封装进List类型的handlerMappings，一开始没跟进去，下面踩坑之后会说到）

前端发送获取验证码请求

上面从RouterFunctionConfiguration往后提到的这几个类，都是spring-webflux下的，Spring WebFlux执行流程和核心API介绍：blog.csdn.net/wpc2018/art…

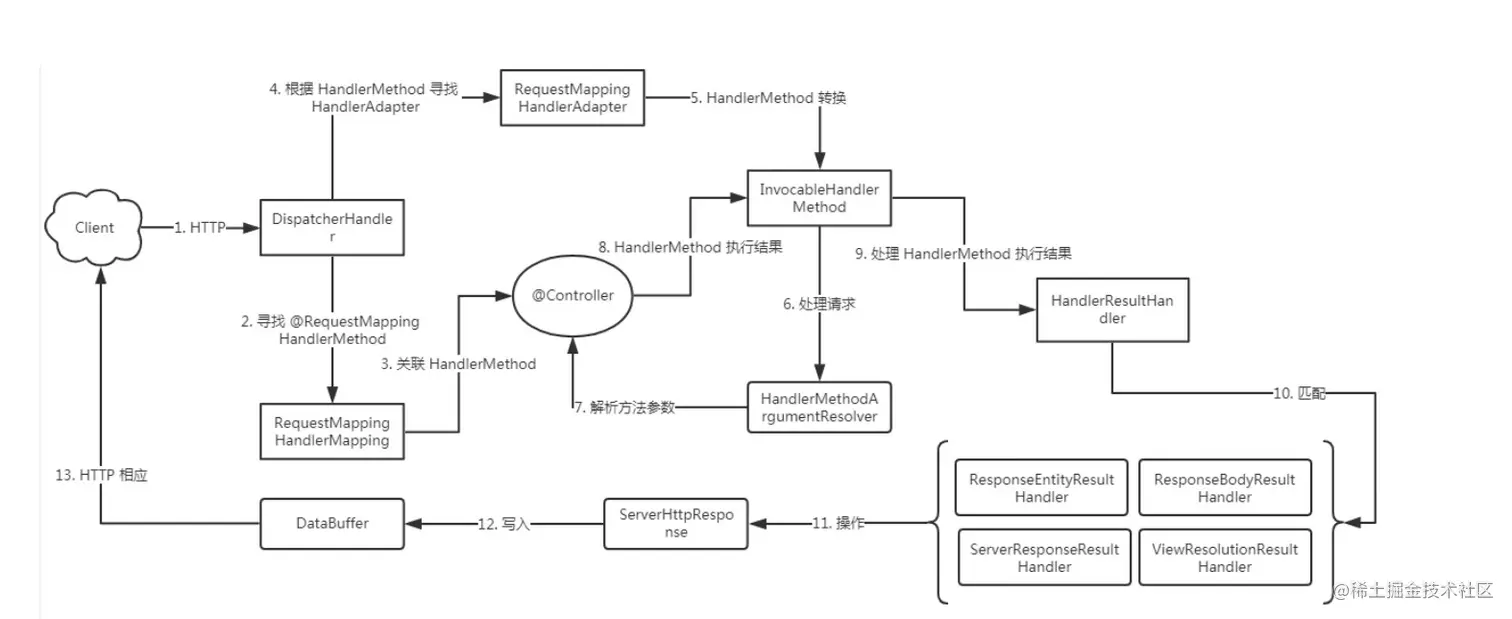

Spring WebFlux 执行流程图：


从图中可以看到，前端发起请求后，会先进入DispatcherHandler，所以我们进入这个类看看，看到以Handler结尾命名的处理器条件反射地会先看handle方法

首先进入handle方法

handle方法逐行解读

 @Override
 //ServerWebExchange：存放HTTP请求-响应交互的协定。提供对HTTP请求和响应的访问，还公开其他与服务器端处理相关的属性和功能，如请求属性。
 public Mono<Void> handle(ServerWebExchange exchange) {
     //handlerMappings:处理映射器，根据请求路径映射到handle
    if (this.handlerMappings == null) {
        //如果处理映射器为空，创建一个NotFound错误
       return createNotFoundError();
    }
     //通过参数获得请求，如果请求是有效的 CORS 飞行前请求，则返回true
    if (CorsUtils.isPreFlightRequest(exchange.getRequest())) {
        //通过查找和应用与预期实际请求匹配的 CORS 配置来处理飞行前请求，返回一个Mono
       return handlePreFlight(exchange);
    }
    return Flux.fromIterable(this.handlerMappings)
          //返回该请求的handle
          .concatMap(mapping -> mapping.getHandler(exchange))
          //假如支持多个路径模式，使用第一个而忽略其他的
          .next()
          .switchIfEmpty(createNotFoundError())
           //执行具体的业务方法
          .flatMap(handler -> invokeHandler(exchange, handler))
          //返回最终处理的结果
          .flatMap(result -> handleResult(exchange, result));
 }

debug打个断点，前端刷新登录页面，果然进来了

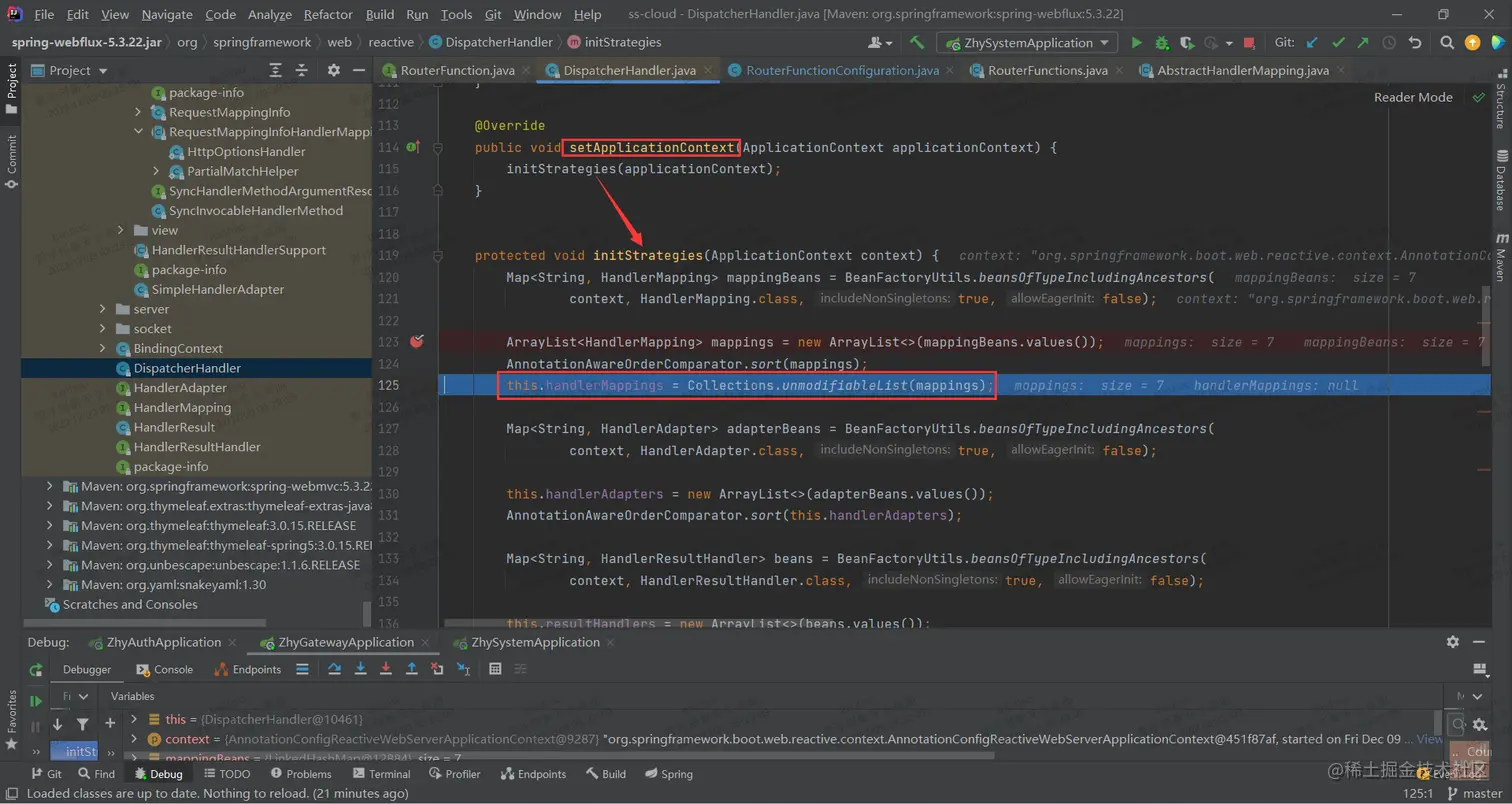

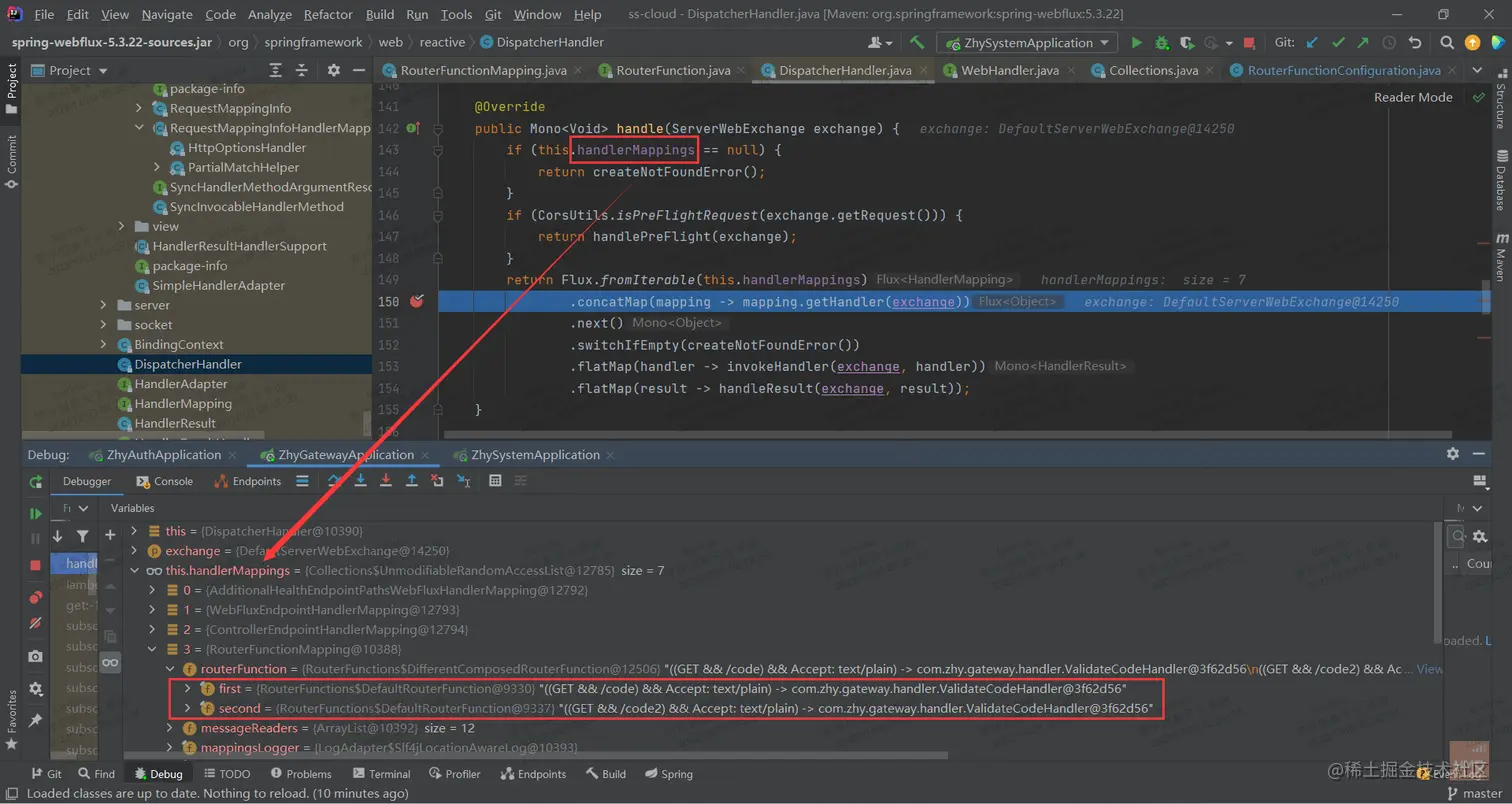

进来之后会发现有个handlerMappings集合，里面有个元素叫RouterFunctionMappings集合，等等，这个集合里的routerFunction不就是之前我们保存的吗，又是什么时候被放到handlerMappings里的呢？带着疑问我往上翻了一下，就在handle方法的上面，有个setApplicationContext，看到这个名字，熟悉spring的人肯定会想到原来是继承了ApplicationContextAware，如此一来spring在执行前置处理器时就会走到这从而对handlerMappings进行赋值

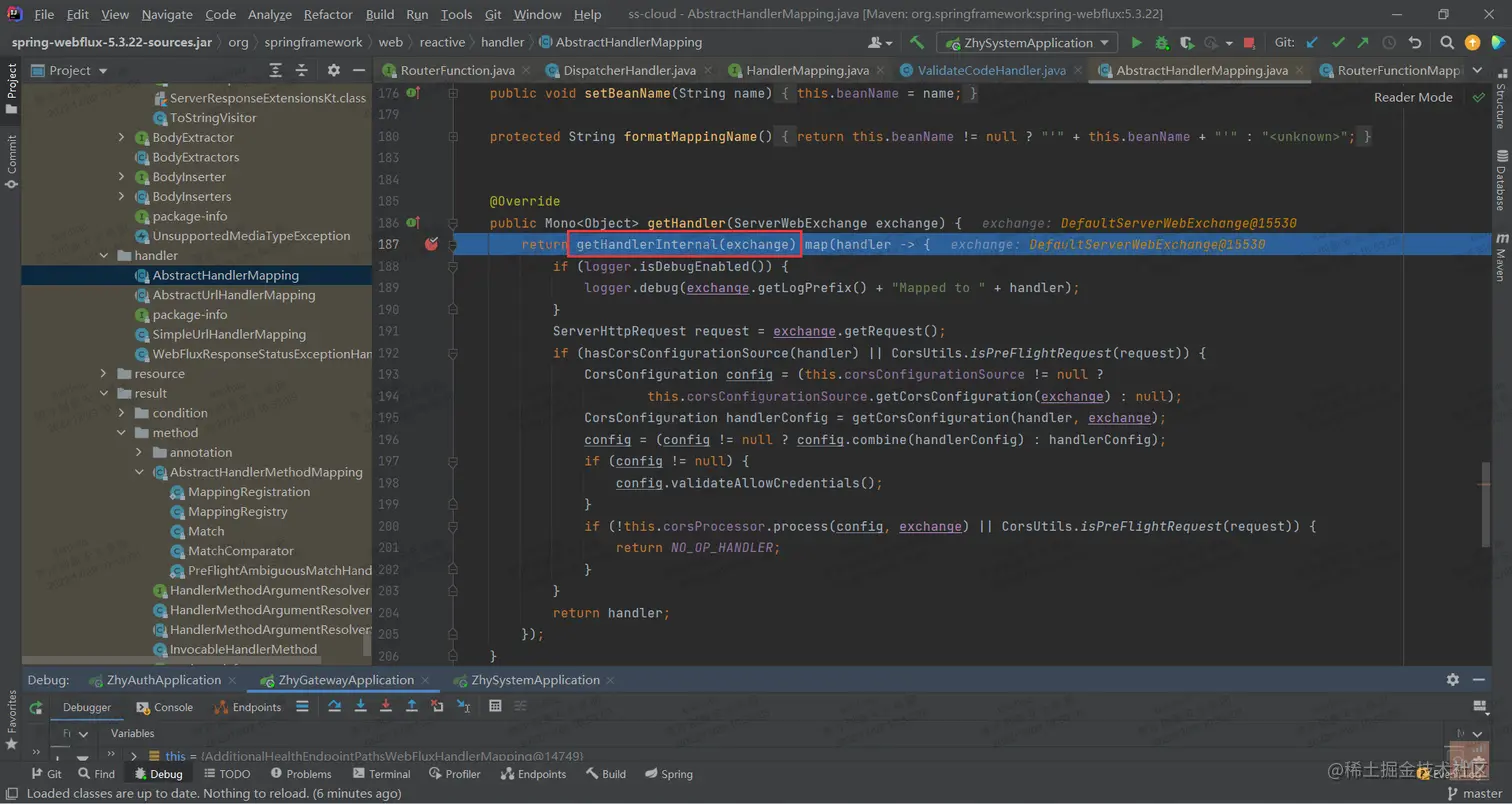

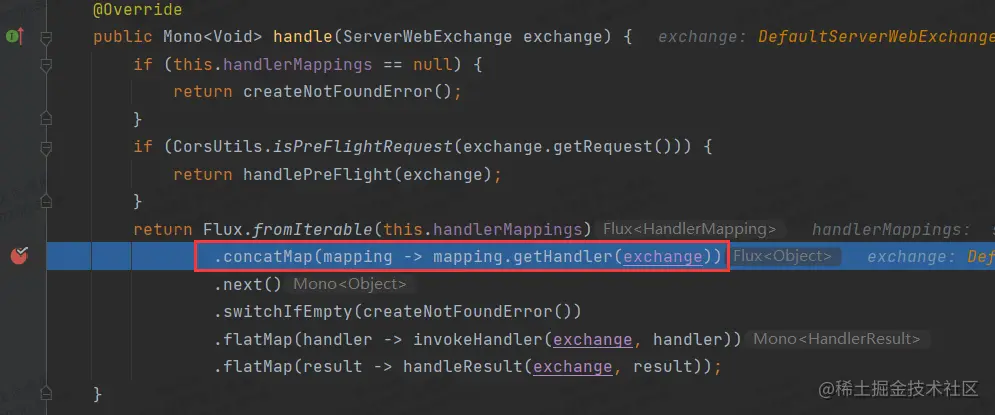

继续执行handle方法，来到这一行，调用getHandler方法，实现类是AbstractHandlerMapping，所以进入AbstractHandlerMapping#getHandler方法，看到是调用了getHandlerInternal方法，继续跟进



这块我也看不太懂，只需要知道这里最终返回的就是该请求的handle，也就是我们一开始在RouterFunctionConfiguration#routerFunction中传入的自定义validateCodeHandler


返回返回再返回，回到DispatcherHandler#handle方法，走到这一行，把handle传进去

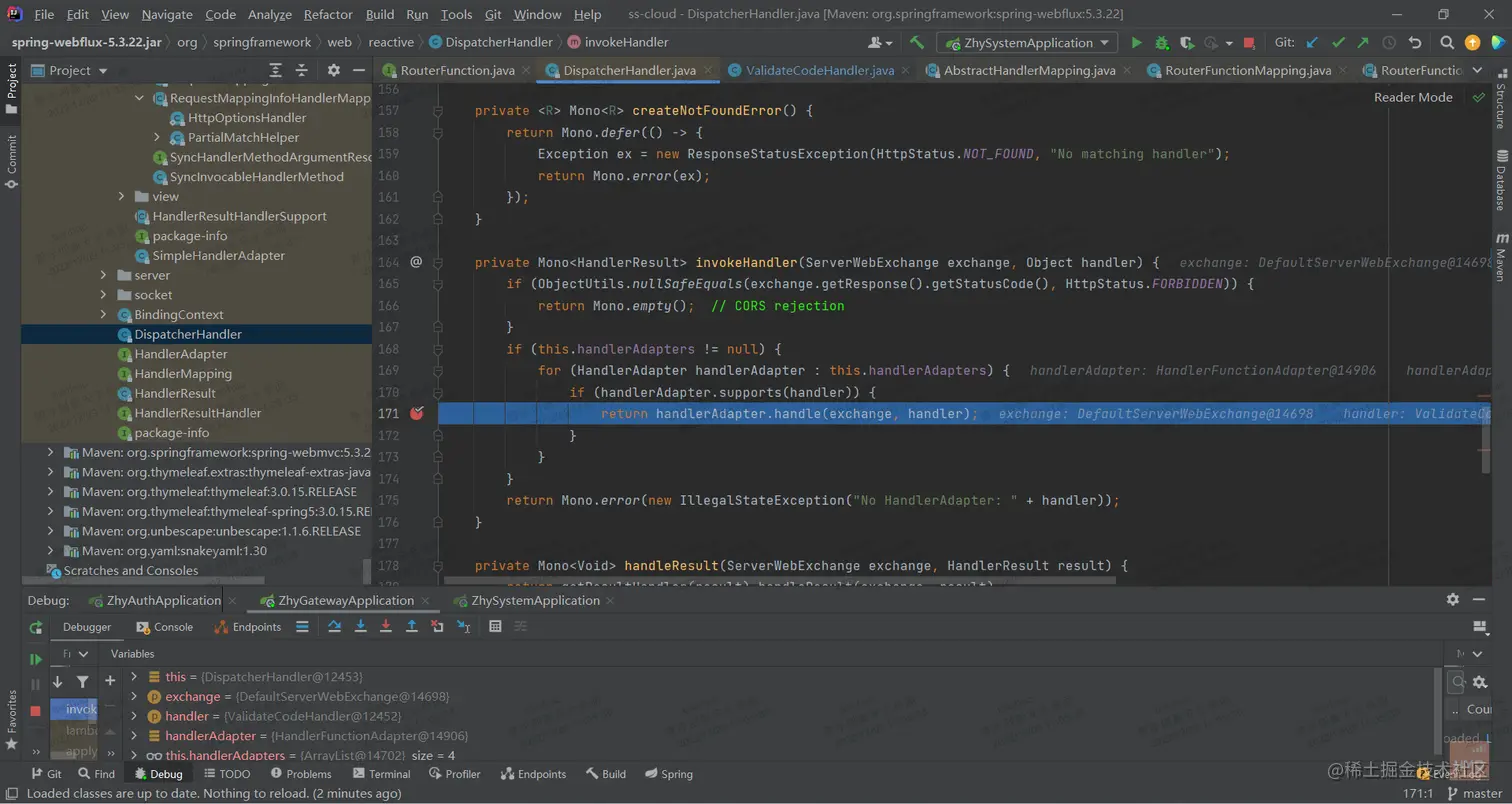

继续跟进，invokehandler接收到validateCodeHandler，因为validateCodeHandler是HandleFunction类型，所以会调用HandleFunctionAdapter#handle方法来处理，这里我们继续debug跟进

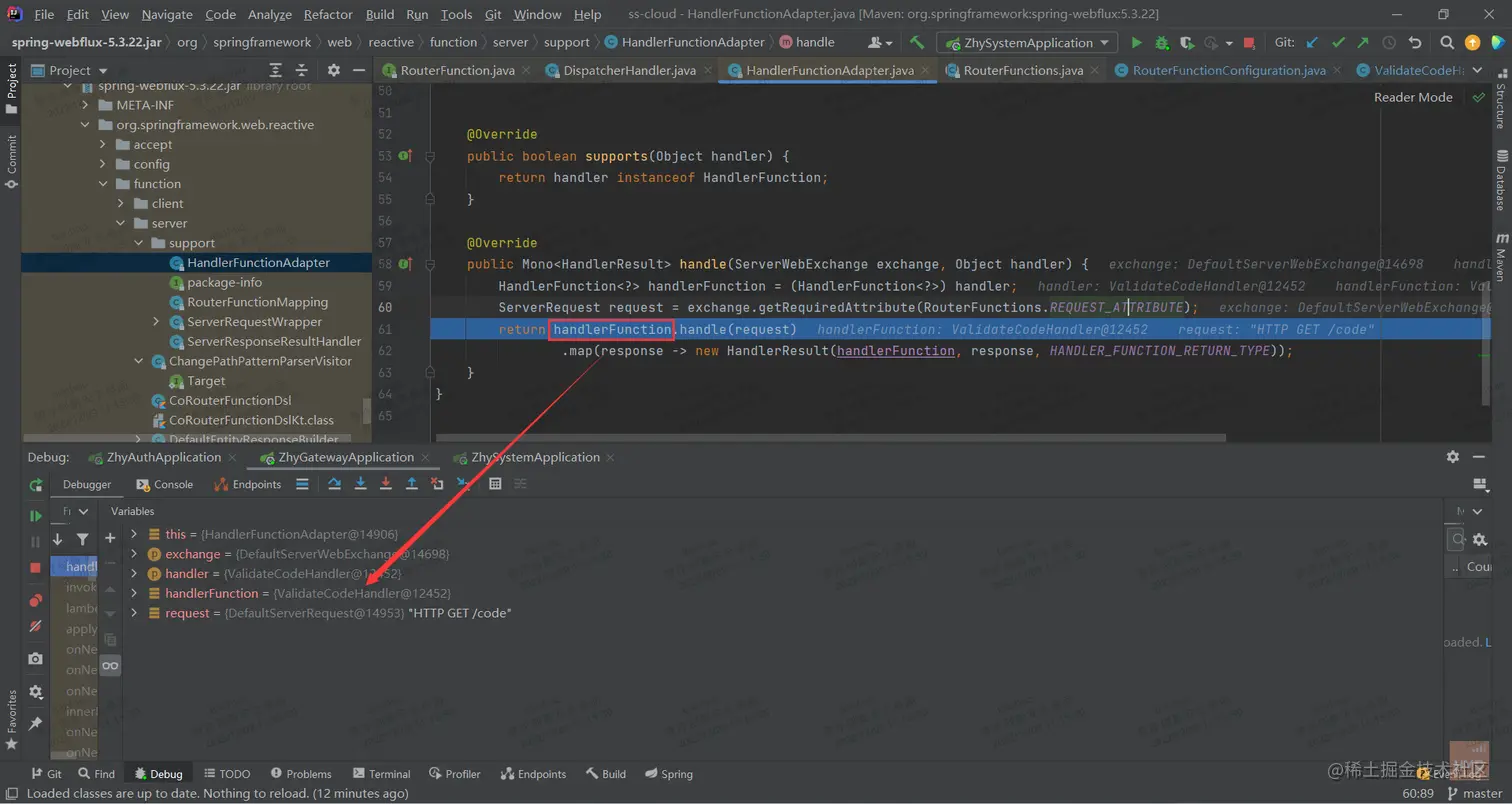

该方法第一行把validateCodeHandler强转成HandlerFunction，然后执行handlerFunction.handle，这个handle就是我们自定义的validateCodeHandler里的handle方法了，debug进去

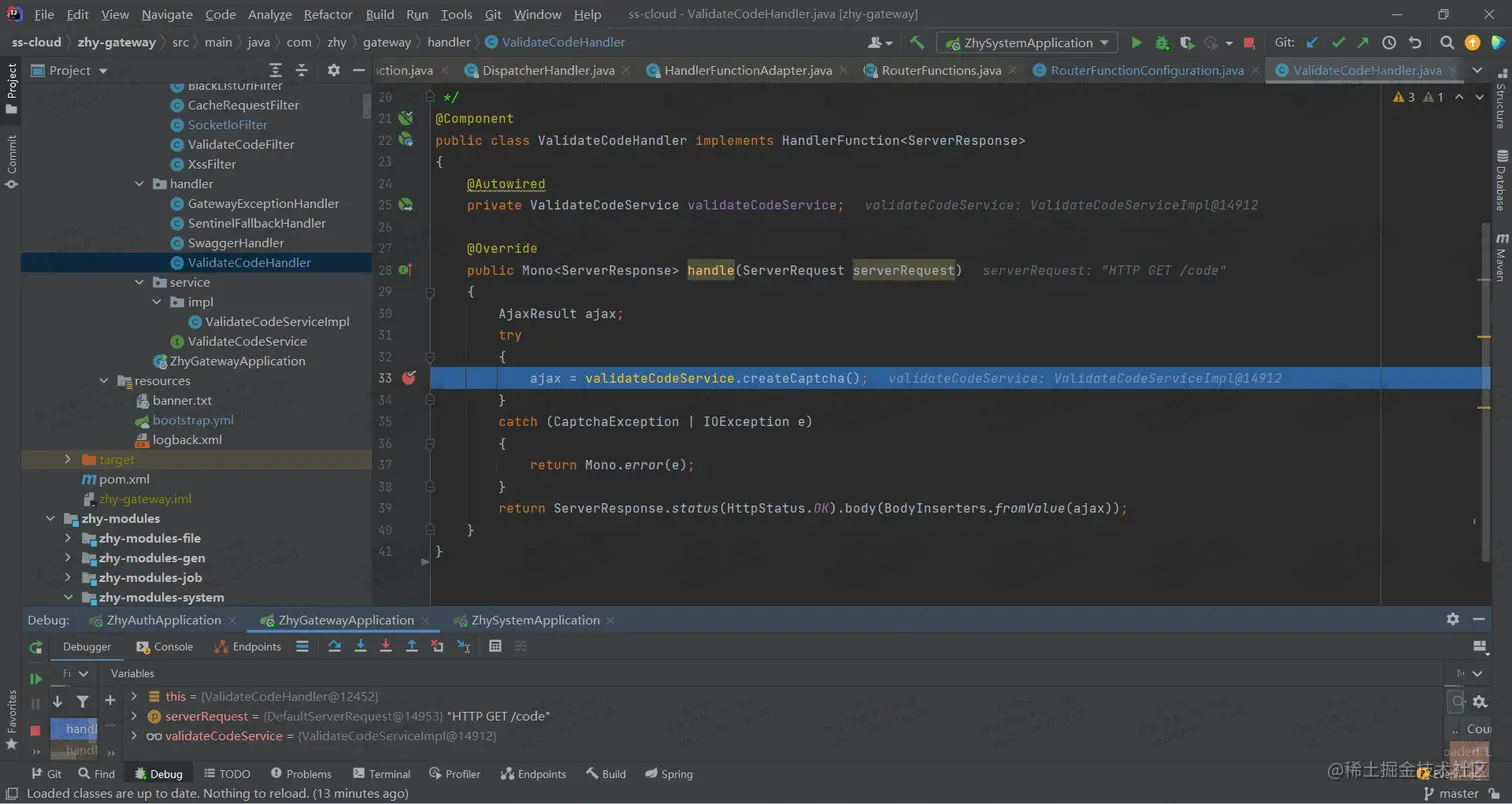

终于逃出spring-webflux，回到若依代码中了


到这里简单总结一下，这段业务看似很简单，只是启动项目然后打开登录页面，甚至连验证码都还没获取到，但是在网关模块启动过程中，以及前端刷新页面发送请求的过程中发生了一系列比较复杂的操作，涉及到spring-webflux和spring的一些初始化流程和回调方法，真要搞明白还是要费点功夫。下篇我们继续探讨验证码的获取及登录流程
