Android 架构模式 - MVC，MVP 和 MVVM

阿健君
196 阅读5分钟

MVC

MVC 是指模型（model）- 视图（View）- 控制器（controller）

  • Model：负责数据的加载和存储。
  • View：负责界面数据的显示，与用户进行交互。
  • Controller：负责逻辑业务的处理。

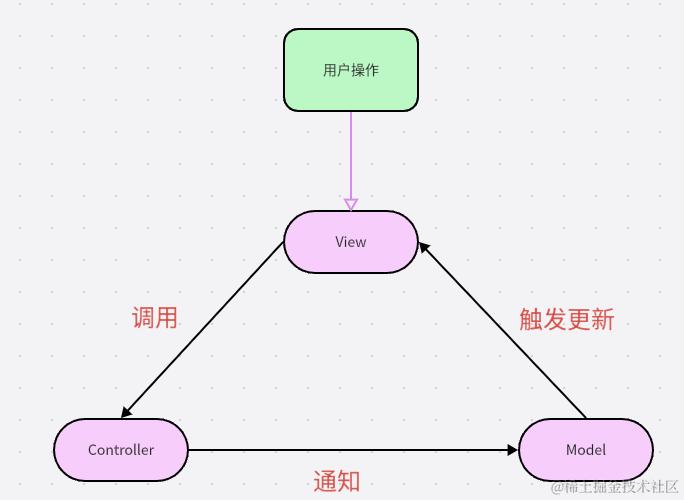

View 接受用户的请求，然后将请求传递给 Controller，Controller 进行业务逻辑处理后，通知 Model 去更新，Model 数据更新后，通知 View 去更新界面显示。在 Android 项目中，一般由 Activity 充当 Controller，XML 文件作为 View 层，Model 层即为数据结构和相关的类。


这里统一使用 wanandroid 开放 api

interface NetApi {
    @GET("/hotkey/json")
    suspend fun getHotKey(): Response?

    companion object {
        private const val BASE_URL = "https://www.wanandroid.com/"
        fun createApi(): NetApi =
            Retrofit.Builder().baseUrl(BASE_URL).addConverterFactory(GsonConverterFactory.create())
                .build().create(NetApi::class.java)
    }
}

data class HotWords(
    val id: String,
    val name: String,
)

data class Response(
    val errorCode: Int,
    val errorMsg: String,
    val data: List<HotWords>
)

全篇需要用到的依赖有

implementation 'org.jetbrains.kotlinx:kotlinx-coroutines-android:1.6.4'
implementation "androidx.activity:activity-ktx:1.5.1"
implementation 'com.squareup.retrofit2:retrofit:2.9.0'
implementation 'com.squareup.retrofit2:converter-gson:2.9.0'

创建 Model 层，请求数据。

class HttpModel {

    suspend fun getData() =
        try {
            val result = NetApi.createApi().getHotKey()
            if (result != null && !result.data.isNullOrEmpty()) {
                result.data.toString()
            } else {
                NO_DATA
            }
        } catch (e: Exception) {
            e.toString()
        }
}

View 层很简单，就一个 TextView，用来显示返回的结果。

<?xml version="1.0" encoding="utf-8"?>
<LinearLayout xmlns:android="http://schemas.android.com/apk/res/android"
    xmlns:app="http://schemas.android.com/apk/res-auto"
    xmlns:tools="http://schemas.android.com/tools"
    android:layout_width="match_parent"
    android:layout_height="match_parent"
    tools:context=".MainActivity">

    <TextView
        android:id="@+id/result_text"
        android:layout_width="wrap_content"
        android:layout_height="wrap_content" />

</LinearLayout>

Controller 层通常为 Activity 或 Fragment，需要在其中进行逻辑处理。

class MainActivity : AppCompatActivity() {

    override fun onCreate(savedInstanceState: Bundle?) {
        super.onCreate(savedInstanceState)
        setContentView(R.layout.activity_main)
        initView()
    }

    private fun initView() {
        val resultText = findViewById<TextView>(R.id.result_text)
        lifecycleScope.launch {
            val httpText = HttpModel().getData()
            resultText.text = httpText
        }
    }

}

MVC 模式的优点就是简单方便，但是它的缺点也比较明显，随着界面的增多和逻辑复杂度的提高，Activity 会显得十分臃肿，维护起来比较困难。

MVP

MVP，全称 Model - View - Presenter

  • View：对应于 Activity，负责 View 的绘制和用户交互。
  • Model：实体模型。
  • Presenter：负责完成 View 和 Model 之间的交互。

MVC 中 V 对应的是布局文件，MVP 中 V 对应的是 Activity

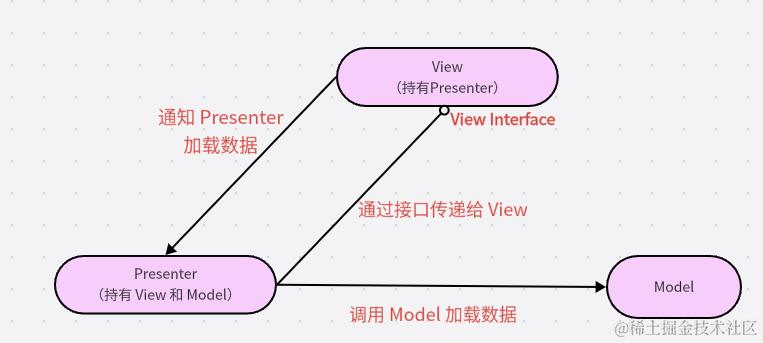

使用 Presenter 作为 View 与 Model 之间的桥梁，当 View 层需要展示数据时，首先会调用 Presenter 的引用，然后 Presenter 层会调用 Model 层请求数据，当 Model 层数据加载成功之后，Presenter 层再调用 View 层的接口将数据展示给用户。


创建 MainContracts，集中管理 View 和 Presenter 。

class MainContracts {
    interface IView {
        // View 层获取数据回调方法
        fun onResultData(data: String)
        fun onResultFail(exp: String)
    }

    interface IPresenter {
        // View 层向 Presenter发送请求方法
        suspend fun requestData()
    }
}

Presenter 层，在此进行网络请求，可以弱化 Model 的作用。

class MainPresenter(private var iView: MainContracts.IView) : MainContracts.IPresenter {

    override suspend fun requestData() {
        try {
            val result = NetApi.createApi().getHotKey()
            if (result != null && !result.data.isNullOrEmpty()) {
                iView.onResultData(result.data.toString())
            } else {
                iView.onResultData(NO_DATA)
            }
        } catch (e: Exception) {
            iView.onResultFail(e.toString())
        }
    }

}

View 层，通过接口获取数据。

class MainActivity : AppCompatActivity(), MainContracts.IView {

    private lateinit var resultText: TextView
    private val mainPresenter: MainPresenter by lazy {
        MainPresenter(this)
    }

    override fun onCreate(savedInstanceState: Bundle?) {
        super.onCreate(savedInstanceState)
        setContentView(R.layout.activity_main)
        resultText = findViewById(R.id.result_text)
        lifecycleScope.launch {
            mainPresenter.requestData()
        }
    }

    override fun onResultData(data: String) {
        resultText.text = data
    }

    override fun onResultFail(exp: String) {
        resultText.text = exp
    }

}

MVP 通过 Presenter 实现数据和视图之间的交互，将复杂的逻辑代码提取到 Presenter 中进行处理，简化了 Activity 的职责，同时避免了 View 和 Model 的直接联系，又通过 Presenter 实现两者之间的沟通，降低了耦合度。不过，它也存在着缺点，随着项目复杂度的提升，Activity 或 Fragment 会不断增加，Presenter 层对应的接口和实现类会爆炸式地增长，Presenter 层就会越来越臃肿。

MVVM

  • Model：数据层，包含数据实体和对数据实体的操作。
  • View：界面层，对应于 Activity，XML，View，负责数据显示以及用户交互。
  • ViewModel：关联层，将 Model 和 View 进行绑定，Model 或 View 更改时，实时刷新对方。

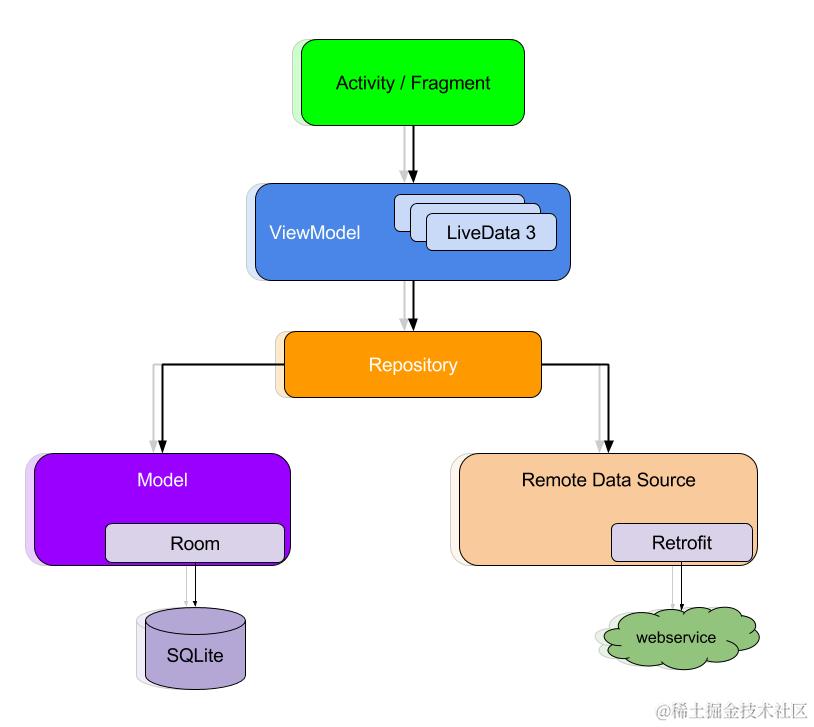

View 层接收用户操作，并通过持有的 ViewModel 去处理业务逻辑，请求数据，ViewModel 层通过 Model 去获取数据，然后 Model 又将最新的数据传回 ViewModel 层，到这里，ViewModel 与 Presenter 所做的事几乎是一样的。但是 ViewModel 不会持有 View 层的引用，而是 View 层会通过观察者模式监听 ViewModel 层的数据变化，当有数据更新时，View 层能自动收到新的数据并刷新界面。

打开 dataBinding

android {
    ...
    buildFeatures {
        dataBinding true
    }
}

界面中使用 dataBinding 进行数据绑定

<?xml version="1.0" encoding="utf-8"?>
<layout xmlns:android="http://schemas.android.com/apk/res/android"
    xmlns:app="http://schemas.android.com/apk/res-auto"
    xmlns:tools="http://schemas.android.com/tools">

    <data>

        <variable
            name="result"
            type="String" />
    </data>

    <LinearLayout
        android:layout_width="match_parent"
        android:layout_height="match_parent"
        tools:context=".MainActivity">

        <TextView
            android:layout_width="wrap_content"
            android:layout_height="wrap_content"
            android:text="@{result}" />

    </LinearLayout>

</layout>

ViewModel 层，进行网络数据请求。

class MainViewModel : ViewModel() {

    private val resultLiveData = MutableLiveData<String>()

    fun getData() {
        viewModelScope.launch {
            try {
                val result = NetApi.createApi().getHotKey()
                if (result != null && !result.data.isNullOrEmpty()) {
                    resultLiveData.value = result.data.toString()
                } else {
                    resultLiveData.value = NO_DATA
                }
            } catch (e: Exception) {
                resultLiveData.value = e.toString()
            }
        }
    }

    fun getResultLiveData() = resultLiveData

}

Activity 中监听 ViewModel 层的数据变化

class MainActivity : AppCompatActivity() {

    private val mainViewModel by viewModels<MainViewModel>()

    override fun onCreate(savedInstanceState: Bundle?) {
        super.onCreate(savedInstanceState)
        val binding =
            DataBindingUtil.setContentView<ActivityMainBinding>(this, R.layout.activity_main)
        mainViewModel.getData()
        mainViewModel.getResultLiveData().observe(this) {
            binding.result = it
        }
    }

}

MVVM 解耦得更彻底，在 MVP 模式中，Presenter 需要持有 View 的引用，才能去刷新 UI，在 MVVM 模式中，View 和 Model 使用 DataBinding 进行双向绑定，一方改变会直接通知另一方，使得 ViewModel 能专注于业务逻辑的处理，而无需关心 UI 的刷新。MVVM 不会像 MVC 一样导致 Activity 中代码量巨大，也不会像 MVP 一样出现大量的 View 接口。

但是，MVVM 也有些缺点：

  • 调试难度增加：DataBinding 通过 XML 绑定数据，当 UI 展示异常时，问题可能出在数据逻辑，绑定表达式或生命周期管理中，定位问题比直接在代码中操作 UI 更间接。
  • 状态管理复杂度：当页面状态复杂，ViewModel 需要维护大量的状态变量。若缺乏统一的状态管理策略，可能导致状态逻辑混乱，难以维护。
  • 过度设计与代码冗余：对于简单场景（如一个仅展示静态内容的页面），MVVM 的分层设计会显得冗余，增加不必要的类和接口，反而不如直接使用传统模式高效。
