视频编解码之H.264

编解码的必要性

1.为什么要压缩

1. 节省传输带宽；编码可以将数据进行压缩，减少传输资源浪费。
2. 节省存储空间：当显示器正在播放一个1280720视频，帧率是25，那么一秒所产生正常的数据大小为：1280720(位像素)*25(张) / 8(1字节8位)(结果:B) / 1024(结果:KB) / 1024 (结果:MB) = 2.75MB，一般场景没必要这么大资源。

2.可以压缩什么信息

简单来说就是去除冗余信息

• 空间冗余：图像相邻像素之间有较强的相关性

• 时间冗余：视频序列的相邻图像之间内容相似

• 编码冗余：不同像素值出现的概率不同

• 视觉冗余：人的视觉系统对某些细节不敏感

• 知识冗余：规律性的结构可由先验知识和背景知识得到

3.压缩类别

无损压缩（Lossless）：Winzip

• 压缩前解压缩后图像完全一致

• 压缩比低(2:1~3:1)

有损压缩（Lossy）：H.264/AVC

• 压缩前解压缩后图像不一致

• 压缩比高(10:1~20:1)

• 利用人的视觉系统的特性

H.264简介

上面我们已知h.264是一种有损压缩，其采⽤了16*16的分块⼤⼩对，对视频帧图像进⾏相似⽐较和压缩编码。

1.序列

一段时间内图像变化不大的图像集我们就可以称之为一个序列。序列可以理解为有相同特点的一段数据。如果某个图像与之前的图像变换很大，很难参考之前的帧来生成新的帧，那么就结束这个序列，开始下一段序列。重复上一序列的做法，生成新的一段序列。

2. 帧类型

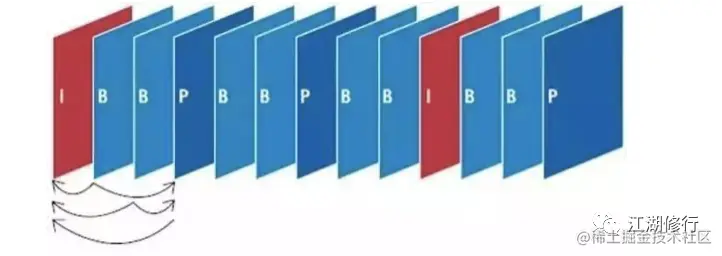

H264结构中，一个视频图像编码后的数据叫做一帧，一帧由一个片（slice）或多个片组成，一个片由一个或多个宏块（MB）组成，一个宏块由16x16的yuv数据组成。宏块作为H264编码的基本单位。H264通过I帧、P帧和B帧策略来实现，连续帧之间的压缩。

I帧

帧内编码帧 ，I帧表示关键帧，你可以理解为这一帧画面的完整保留；解码时只需要本帧数据就可以完成（因为包含完整画面）。

特点

1. 它是一个全帧压缩编码帧。它将全帧图像信息进行JPEG压缩编码及传输
2. 解码时仅用I帧的数据就可重构完整图像（无需参考其他帧）
3. I帧是P帧和B帧的参考帧(其质量直接影响到同组中以后各帧的质量)
4. I帧是帧组GOP的基础帧(第一帧),在一组中只有一个I帧
5. I帧所占数据的信息量比较大
6. 压缩比为1：7（帧内压缩）

P帧

前向预测编码帧。P帧表示的是这一帧跟之前的一个关键帧（或P帧）的差别，解码时需要用之前缓存的画面叠加上本帧定义的差别，生成最终画

特点

1. P帧采用运动补偿的方法传送它与前面的I或P帧的差值及运动矢量(预测误差)
2. 解码时必须将I帧中的预测值与预测误差求和后才能重构完整的P帧图像
3. P帧属于前向预测的帧间编码。它只参考前面最靠近它的I帧或P帧
4. 由于P帧是参考帧,它可能造成解码错误的扩散
5. 由于是差值传送,P帧的压缩比较高，压缩比为1：20

B帧

双向预测内插编码帧。B帧是双向差别帧，也就是B帧记录的是本帧与前后帧的差别，换言之，要解码B帧，不仅要取得之前的缓存画面，还要解码之后的画面，通过前后画面的与本帧数据的叠加取得最终的画面。

特点

1. B帧是由前面的I或P帧和后面的P帧来进行预测的
2. B帧传送的是它与前面的I或P帧和后面的P帧之间的预测误差及运动矢量
3. B帧是双向预测编码帧
4. B帧压缩比最高,因为它只反映参考帧间运动主体的变化情况,预测比较准确
5. B帧不是参考帧,不会造成解码错误的扩散
6. B帧压缩比例高，1：50，但是CPU比较累

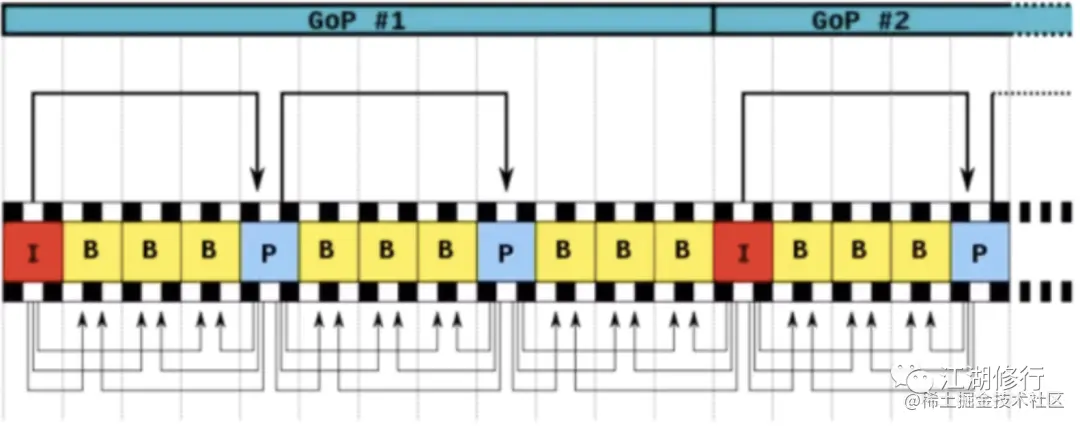

3.GOP(画面组)

GOP即Group of picture（图像组），指两个I帧之间的距离，Reference（参考周期）指两个P帧之间的距离。一个I帧所占用的字节数大于一个P帧，一个P帧所占用的字节数大于一个B帧。所以在码率不变的前提下，GOP值越大，P、B帧的数量会越多，平均每个I、P、B帧所占用的字节数就越多，也就更容易获取较好的图像质量；Reference越大，B帧的数量越多。

GOP结构一般有两个数字，如M=3，N=12。M指定I帧和P帧之间的距离，N指定两个I帧之间的距离。所以M=3，N=12，GOP结构为：IBBPBBPBBPBBI。在一个GOP内I frame解码不依赖任何的其它帧，p frame解码则依赖前面的I frame或P frame，B frame解码依赖之前最近的一个I frame或P frame 及其后最近的一个P frame。

值得一提的是业界的一些并行压缩方案是可以基于gop来做压缩的。

4. IDR帧(关键帧)

IDR（Instantaneous Decoding Refresh）即时解码刷新。在编码解码中为了方便，将GOP中首个I帧要和其他I帧区别开，把第一个I帧叫IDR，这样方便控制编码和解码流程，所以IDR帧一定是I帧，但I帧不一定是IDR帧；IDR帧的作用是立刻刷新,使错误不传播,从IDR帧开始新的序列开始编码。I帧有被跨帧参考的可能,IDR不会。

IDR的存在是为了解码的重同步，当解码器解码到 IDR 图像时，⽴即将参考帧队列清空，将已解码的数据全部输出或抛弃，重新查找参数集，开始新的序列。这样，如果前⼀个序列出现重⼤错误，在这⾥可以获得重新同步的机会。IDR图像之后的图像永远不会使⽤IDR之前的图像的数据来解码。

H26 4压缩方式

H264采用的核心算法是帧内压缩和帧间压缩，帧内压缩是生成I帧的算法，帧间压缩是生成B帧和P帧的算法。

帧内（Intraframe）压缩也称为空间压缩（Spatialcompression）。当压缩一帧图像时，仅考虑本帧的数据而不考虑相邻帧之间的冗余信息，这实际上与静态图像压缩类似。帧内一般采用有损压缩算法，由于帧内压缩是编码一个完整的图像，所以可以独立解码、显示。

帧间（Interframe）压缩的原理是：相邻几帧的数据有很大的相关性，或者说前后两帧信息变化很小的特点。也即连续的视频其相邻帧之间具有冗余信息,根据这一特性，压缩相邻帧之间的冗余量就可以进一步提高压缩量，减小压缩比。帧间压缩也称为时间压缩（Temporalcompression），它通过比较时间轴上不同帧之间的数据进行压缩。帧间压缩一般是无损的。帧差值（Framedifferencing）算法是一种典型的时间压缩法，它通过比较本帧与相邻帧之间的差异，仅记录本帧与其相邻帧的差值，这样可以大大减少数据量。

压缩方式说明

1. 分组，也就是将一系列变换不大的图像归为一个组，也就是一个序列，也可以叫GOP（画面组）；
2. 定义帧，将每组的图像帧归分为I帧、P帧和B帧三种类型；
3. 预测帧， 以I帧作为基础帧,以I帧预测P帧,再由I帧和P帧预测B帧;
4. 数据传输， 最后将I帧数据与预测的差值信息进行存储和传输。

H26 4码流结构

H264码流是由一个个的NAL单元组成，其中SPS、PPS、IDR和SLICE是NAL单元某一类型的数据。

H.264原始码流（又称为“裸流”）是由一个一个的NALU组成的。其中每个NALU之间通过startcode（起始码）进行分隔，起始码分成两种：0x000001（3Byte）或者0x00000001（4Byte）。如果NALU对应的Slice为一帧的开始就用0x00000001，否则就用0x000001。
H.264码流解析的步骤就是首先从码流中搜索0x000001和0x00000001，分离出NALU；然后再分析NALU的各个字段。本文的程序即实现了上述的两个步骤。代码如下： ​

#include <stdio.h>
#include <stdlib.h>
#include <string.h>

typedef enum {
	NALU_TYPE_SLICE    = 1,
	NALU_TYPE_DPA      = 2,
	NALU_TYPE_DPB      = 3,
	NALU_TYPE_DPC      = 4,
	NALU_TYPE_IDR      = 5,
	NALU_TYPE_SEI      = 6,
	NALU_TYPE_SPS      = 7,
	NALU_TYPE_PPS      = 8,
	NALU_TYPE_AUD      = 9,
	NALU_TYPE_EOSEQ    = 10,
	NALU_TYPE_EOSTREAM = 11,
	NALU_TYPE_FILL     = 12,
} NaluType;

typedef enum {
	NALU_PRIORITY_DISPOSABLE = 0,
	NALU_PRIRITY_LOW         = 1,
	NALU_PRIORITY_HIGH       = 2,
	NALU_PRIORITY_HIGHEST    = 3
} NaluPriority;


typedef struct
{
	int startcodeprefix_len;      //! 4 for parameter sets and first slice in picture, 3 for everything else (suggested)
	unsigned len;                 //! Length of the NAL unit (Excluding the start code, which does not belong to the NALU)
	unsigned max_size;            //! Nal Unit Buffer size
	int forbidden_bit;            //! should be always FALSE
	int nal_reference_idc;        //! NALU_PRIORITY_xxxx
	int nal_unit_type;            //! NALU_TYPE_xxxx
	char *buf;                    //! contains the first byte followed by the EBSP
} NALU_t;

FILE *h264bitstream = NULL;                //!< the bit stream file

int info2=0, info3=0;

static int FindStartCode2 (unsigned char *Buf){
	if(Buf[0]!=0 || Buf[1]!=0 || Buf[2] !=1) return 0; //0x000001?
	else return 1;
}

static int FindStartCode3 (unsigned char *Buf){
	if(Buf[0]!=0 || Buf[1]!=0 || Buf[2] !=0 || Buf[3] !=1) return 0;//0x00000001?
	else return 1;
}


int GetAnnexbNALU (NALU_t *nalu){
	int pos = 0;
	int StartCodeFound, rewind;
	unsigned char *Buf;

	if ((Buf = (unsigned char*)calloc (nalu->max_size , sizeof(char))) == NULL)
		printf ("GetAnnexbNALU: Could not allocate Buf memory\n");

	nalu->startcodeprefix_len=3;

	if (3 != fread (Buf, 1, 3, h264bitstream)){
		free(Buf);
		return 0;
	}
	info2 = FindStartCode2 (Buf);
	if(info2 != 1) {
		if(1 != fread(Buf+3, 1, 1, h264bitstream)){
			free(Buf);
			return 0;
		}
		info3 = FindStartCode3 (Buf);
		if (info3 != 1){
			free(Buf);
			return -1;
		}
		else {
			pos = 4;
			nalu->startcodeprefix_len = 4;
		}
	}
	else{
		nalu->startcodeprefix_len = 3;
		pos = 3;
	}
	StartCodeFound = 0;
	info2 = 0;
	info3 = 0;

	while (!StartCodeFound){
		if (feof (h264bitstream)){
			nalu->len = (pos-1)-nalu->startcodeprefix_len;
			memcpy (nalu->buf, &Buf[nalu->startcodeprefix_len], nalu->len);
			nalu->forbidden_bit = nalu->buf[0] & 0x80; //1 bit
			nalu->nal_reference_idc = nalu->buf[0] & 0x60; // 2 bit
			nalu->nal_unit_type = (nalu->buf[0]) & 0x1f;// 5 bit
			free(Buf);
			return pos-1;
		}
		Buf[pos++] = fgetc (h264bitstream);
		info3 = FindStartCode3(&Buf[pos-4]);
		if(info3 != 1)
			info2 = FindStartCode2(&Buf[pos-3]);
		StartCodeFound = (info2 == 1 || info3 == 1);
	}

	// Here, we have found another start code (and read length of startcode bytes more than we should
	// have.  Hence, go back in the file
	rewind = (info3 == 1)? -4 : -3;

	if (0 != fseek (h264bitstream, rewind, SEEK_CUR)){
		free(Buf);
		printf("GetAnnexbNALU: Cannot fseek in the bit stream file");
	}

	// Here the Start code, the complete NALU, and the next start code is in the Buf.
	// The size of Buf is pos, pos+rewind are the number of bytes excluding the next
	// start code, and (pos+rewind)-startcodeprefix_len is the size of the NALU excluding the start code

	nalu->len = (pos+rewind)-nalu->startcodeprefix_len;
	memcpy (nalu->buf, &Buf[nalu->startcodeprefix_len], nalu->len);//
	nalu->forbidden_bit = nalu->buf[0] & 0x80; //1 bit
	nalu->nal_reference_idc = nalu->buf[0] & 0x60; // 2 bit
	nalu->nal_unit_type = (nalu->buf[0]) & 0x1f;// 5 bit
	free(Buf);

	return (pos+rewind);
}

/**
 * Analysis H.264 Bitstream
 * @param url    Location of input H.264 bitstream file.
 */
int simplest_h264_parser(char *url){

	NALU_t *n;
	int buffersize=100000;

	//FILE *myout=fopen("output_log.txt","wb+");
	FILE *myout=stdout;

	h264bitstream=fopen(url, "rb+");
	if (h264bitstream==NULL){
		printf("Open file error\n");
		return 0;
	}

	n = (NALU_t*)calloc (1, sizeof (NALU_t));
	if (n == NULL){
		printf("Alloc NALU Error\n");
		return 0;
	}

	n->max_size=buffersize;
	n->buf = (char*)calloc (buffersize, sizeof (char));
	if (n->buf == NULL){
		free (n);
		printf ("AllocNALU: n->buf");
		return 0;
	}

	int data_offset=0;
	int nal_num=0;
	printf("-----+-------- NALU Table ------+---------+\n");
	printf(" NUM |    POS  |    IDC |  TYPE |   LEN   |\n");
	printf("-----+---------+--------+-------+---------+\n");

	while(!feof(h264bitstream))
	{
		int data_lenth;
		data_lenth=GetAnnexbNALU(n);

		char type_str[20]={0};
		switch(n->nal_unit_type){
			case NALU_TYPE_SLICE:sprintf(type_str,"SLICE");break;
			case NALU_TYPE_DPA:sprintf(type_str,"DPA");break;
			case NALU_TYPE_DPB:sprintf(type_str,"DPB");break;
			case NALU_TYPE_DPC:sprintf(type_str,"DPC");break;
			case NALU_TYPE_IDR:sprintf(type_str,"IDR");break;
			case NALU_TYPE_SEI:sprintf(type_str,"SEI");break;
			case NALU_TYPE_SPS:sprintf(type_str,"SPS");break;
			case NALU_TYPE_PPS:sprintf(type_str,"PPS");break;
			case NALU_TYPE_AUD:sprintf(type_str,"AUD");break;
			case NALU_TYPE_EOSEQ:sprintf(type_str,"EOSEQ");break;
			case NALU_TYPE_EOSTREAM:sprintf(type_str,"EOSTREAM");break;
			case NALU_TYPE_FILL:sprintf(type_str,"FILL");break;
		}
		char idc_str[20]={0};
		switch(n->nal_reference_idc>>5){
			case NALU_PRIORITY_DISPOSABLE:sprintf(idc_str,"DISPOS");break;
			case NALU_PRIRITY_LOW:sprintf(idc_str,"LOW");break;
			case NALU_PRIORITY_HIGH:sprintf(idc_str,"HIGH");break;
			case NALU_PRIORITY_HIGHEST:sprintf(idc_str,"HIGHEST");break;
		}

		fprintf(myout,"%5d| %8d| %7s| %6s| %8d|\n",nal_num,data_offset,idc_str,type_str,n->len);

		data_offset=data_offset+data_lenth;

		nal_num++;
	}

	//Free
	if (n){
		if (n->buf){
			free(n->buf);
			n->buf=NULL;
		}
		free (n);
	}
	return 0;
}
