写在前面

上篇文章介绍了在vite+vue的后台项目中引入echarts，本篇文章介绍如何在vite+vue项目中实现折线图线条的渐变

完整源码：项目gitee地址

在线演示：演示地址

账号：admin
密码：admin

折线图的渐变

实现过程：

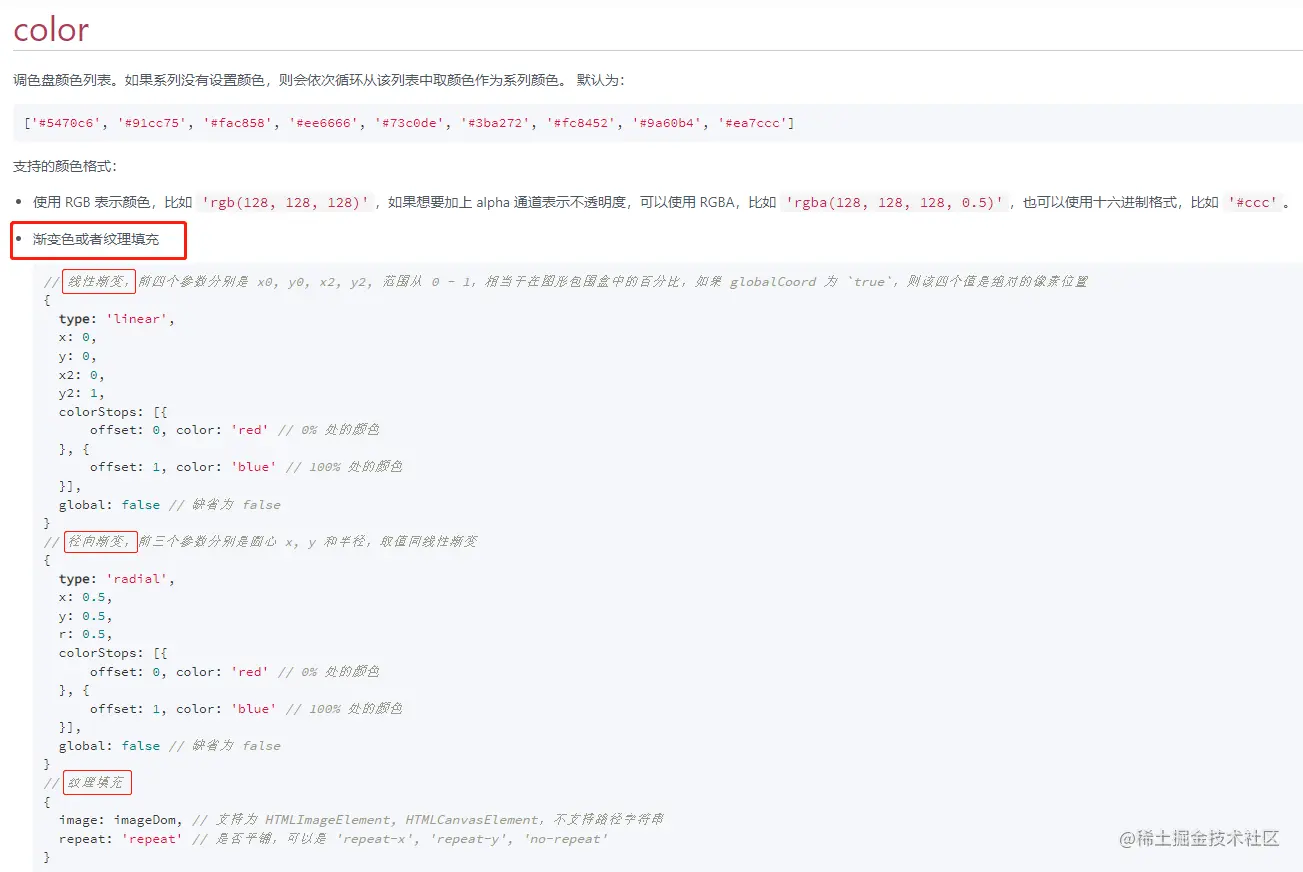

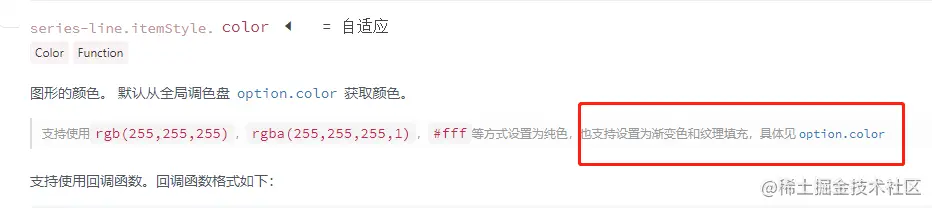

查看官网文档，找到相关的配置项：

从上面的描述我们就知道了应该配置哪项信息来实现折线图的渐变。

首先，我们需要在series下增加itemStyle，配置里面的color的值就可实现折线图线条的渐变，根据文档的说明，我们可以知道type表示渐变的类型，分为线性渐变linear和径向渐变radial，以及纹理填充（type字段缺省），该篇文章主要介绍线性渐变的实现，因为项目中要求用到的就是线性渐变，另两种在项目中用到后再介绍，下面是我写的一个例子。

我们可以看到例子中，设置了type为linear，即线性渐变。

color中还有其他字段，例子中设置了x:0,y:0,x2:1,y2:0，这会使我们的图表横向线性渐变，即从左往右颜色渐变，如果我们将这些值改为x:0,y:0,x2:0,y2:1，这会使我们的图表纵向线性渐变，即从上往下颜色渐变，以此类推，我们可以通过改变这四个值来改变渐变的方向。

colorStops字段是一个数组，通过设置offset的值来进行颜色的配置，offset取值范围为[0，1]，是一个百分数，分别表示0% ~ 100%的颜色

series: [
    {
        type: 'line',
        showSymbol: false,
        data: [820, 932, 901, 934, 1290, 1330, 1320],
        smooth: true,
        itemStyle: {
            color: {
                type: 'linear',
                x: 0,
                y: 0,
                x2: 1,
                y2: 0,
                colorStops: [{
                    offset: 0, color: 'rgba(255, 179, 0, 0.3)' // 0% 处的颜色
                }, {
                    offset: 0.33, color: 'rgba(255, 160, 0, 1)' // 33% 处的颜色
                }, {
                    offset: 0.66, color: 'rgba(254, 219, 0, 1)' // 66% 处的颜色
                }, {
                    offset: 1, color: 'rgba(254, 196, 0, 0.3)' // 100% 处的颜色
                }],
                global: false // 缺省为 false
            }
        }
    }
]

我们在项目的src\views\ChartLine.vue文件中编写实现折线图线条的渐变的全部代码如下：

<template>
    <div ref="main" class="main"></div>
</template>

<script setup lang="ts">
import * as echarts from 'echarts';
import { onMounted, ref } from 'vue';

const main = ref()

onMounted(() => {
    initChart()
})

const initChart = () => {
    let myChart = echarts.init(main.value);

    let option = {
        tooltip: {
            trigger: 'axis'
        },
        xAxis: {
            data: ["2016", "2017", "2018", "2019", "2020", "2021", "2022"],
            boundaryGap: false, // x轴两边是否留白
            // 坐标轴轴线
            axisLine: {
                lineStyle: {
                    color: '#fff',
                    opacity: 0.6
                }
            },
            // 坐标轴刻度
            axisTick: {
                show: false
            },
            // 坐标轴文本
            axisLabel: {
                show: true,
                color: "rgba(255, 255, 255, 0.6)"
            }
        },
        yAxis: {
            // 坐标轴分割线
            splitLine: {
                lineStyle: {
                    color: ['#fff'],
                    opacity: 0.1
                }
            },
            // 坐标轴文本
            axisLabel: {
                show: true,
                color: "rgba(255, 255, 255, 0.6)"
            }
        },
        grid: {
        },
        series: [
            {
                type: 'line',
                showSymbol: false,
                data: [820, 932, 901, 934, 1290, 1330, 1320],
                smooth: true,
                itemStyle: {
                    color: {
                        type: 'linear',
                        x: 0,
                        y: 0,
                        x2: 1,
                        y2: 0,
                        colorStops: [{
                            offset: 0, color: 'rgba(255, 179, 0, 0.3)' // 0% 处的颜色
                        }, {
                            offset: 0.33, color: 'rgba(255, 160, 0, 1)' // 33% 处的颜色
                        }, {
                            offset: 0.66, color: 'rgba(254, 219, 0, 1)' // 66% 处的颜色
                        }, {
                            offset: 1, color: 'rgba(254, 196, 0, 0.3)' // 100% 处的颜色
                        }],
                        global: false // 缺省为 false
                    }
                }
            }
        ]
    };

    myChart.setOption(option);
}
</script>

<style lang="less" scoped>
.main {
    width: 500px;
    height: 300px;
    background-color: #000612;
    color: rgb(254, 196, 0);
}
</style>

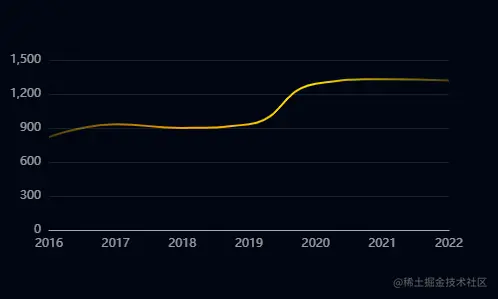

最终效果：

写在最后

以上就是在vite+vue项目中实现折线图线条的渐变的所有代码和说明
