本章主要内容： 本章首先介绍了GNN在实践中遇到的难以应用到大图上的问题，指出了scale up GNN这一课题的研究重要性。 接下来介绍了三种解决这一问题的方法：GraphSAGE模型¹的neighbor sampling，Cluster-GCN模型²和简化GNN模型（SGC模型³）。

1. 介绍scale up GNN问题

1. 图数据在当代ML研究中应用广泛，在很多领域中都出现了可供研究的大型图数据。

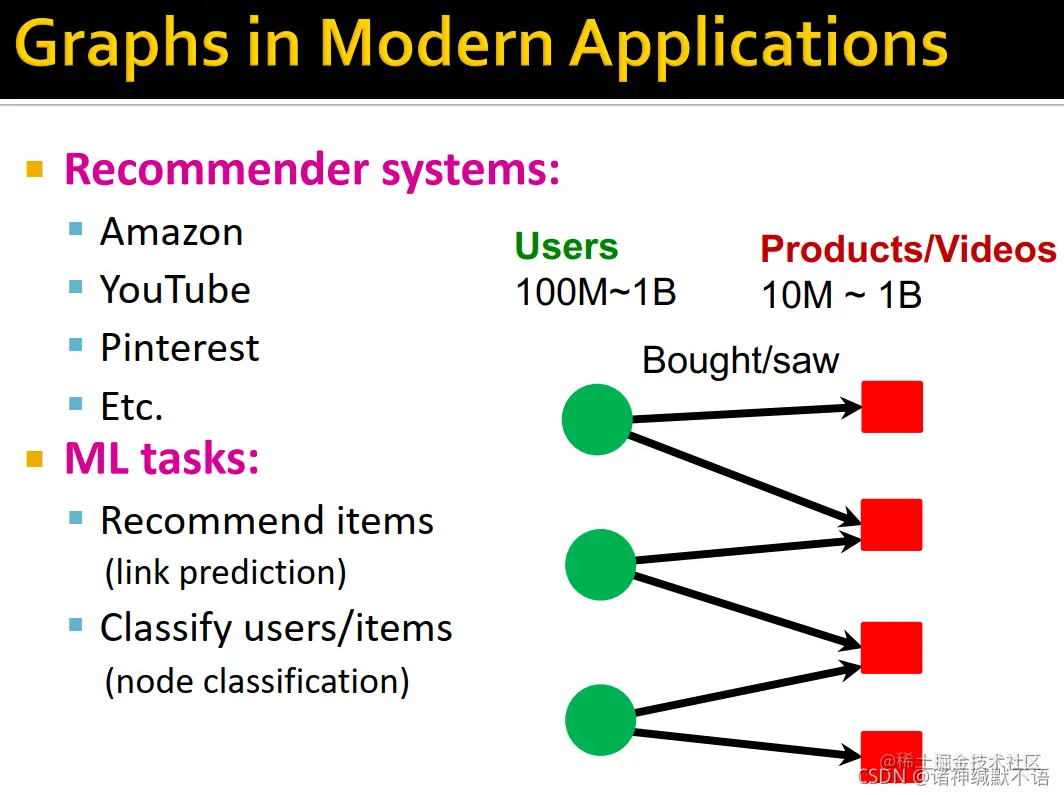

   推荐系统，推荐商品（链接预测），分类用户/物品（节点分类）：

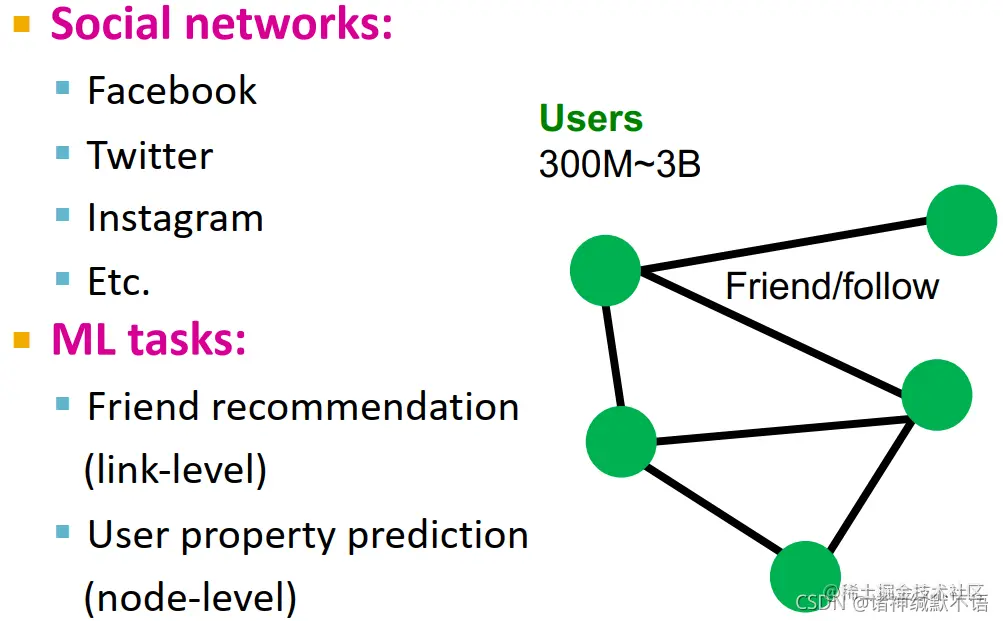

   社交网络，好友推荐（边级别），用户属性预测（节点级别）：

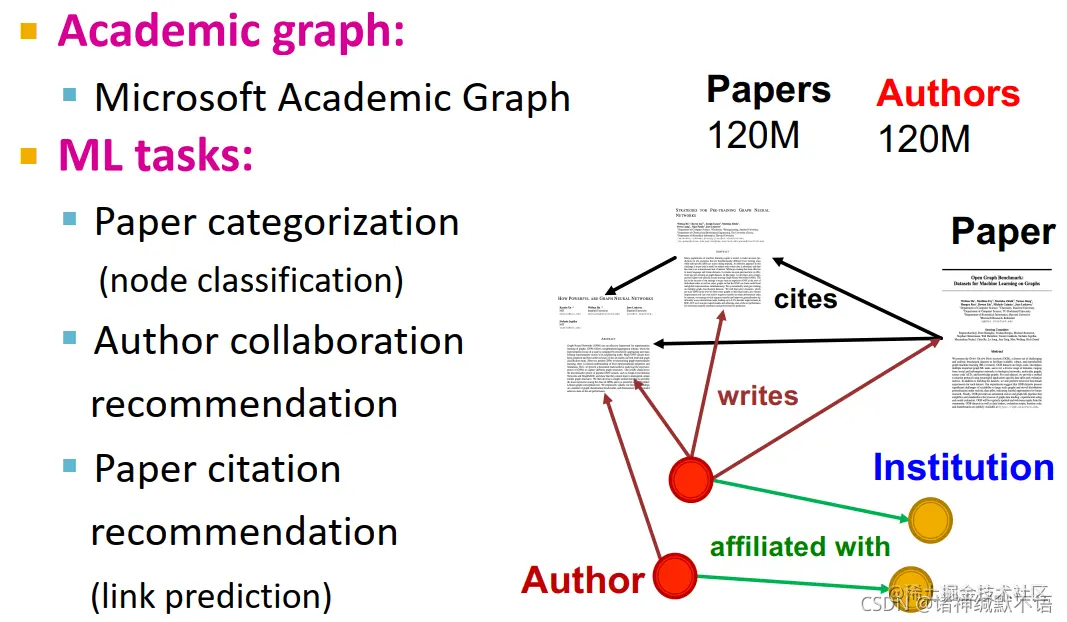

   学术图，论文分类（节点分类），作者协作预测、文献引用预测（链接预测）：

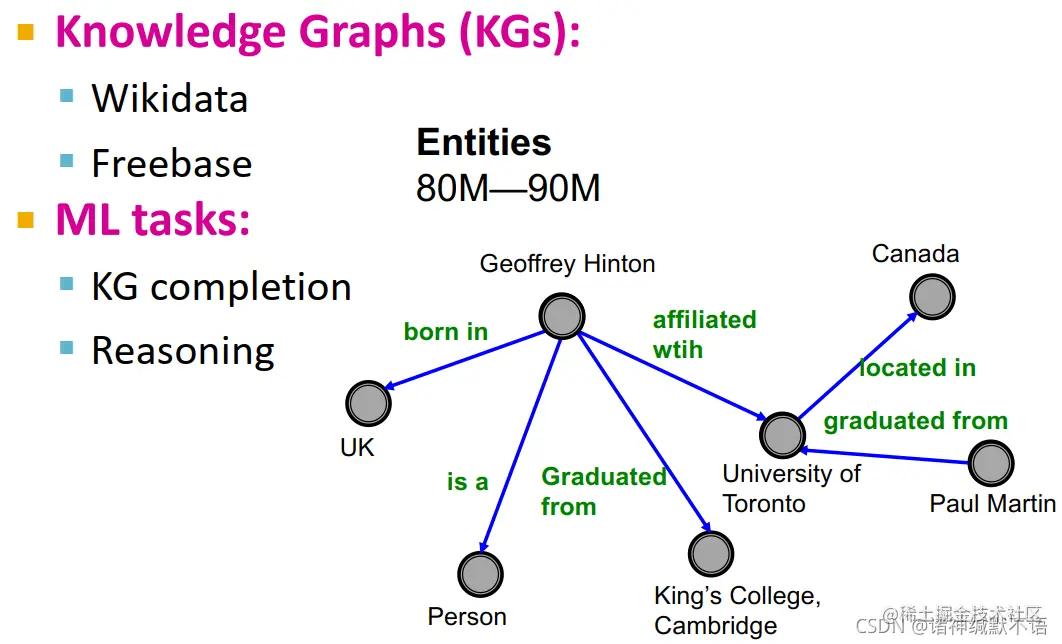

   知识图谱（KG），KG completion，推理：

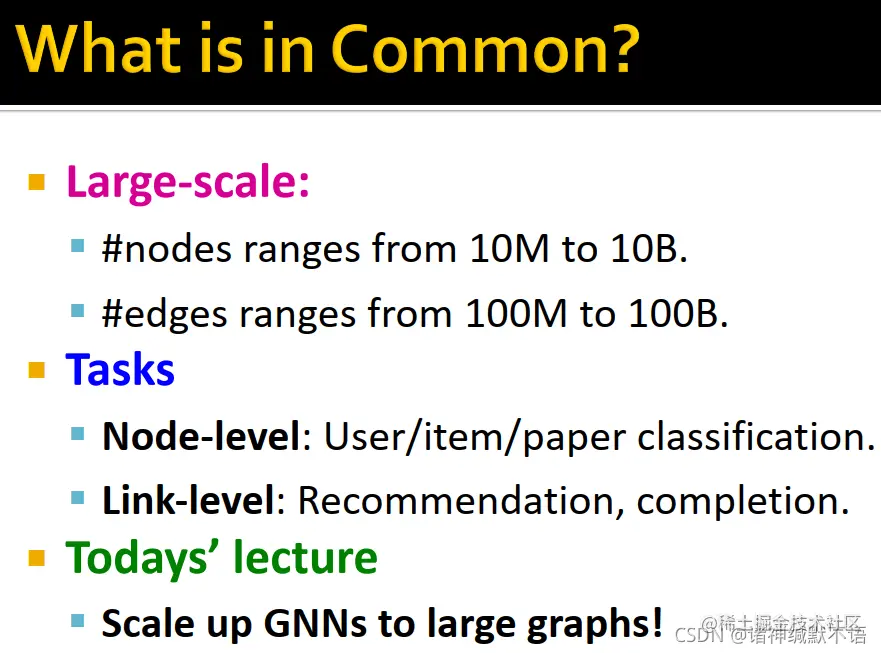

2. 这些图的共同点有二： 第一，大规模。节点数从10M到10B，边数从100M到100B。 第二，任务都分为节点级别（用户/物品/论文分类）和边级别（推荐、completion）。 本节课就将介绍如何scale up GNNs到大型图上。

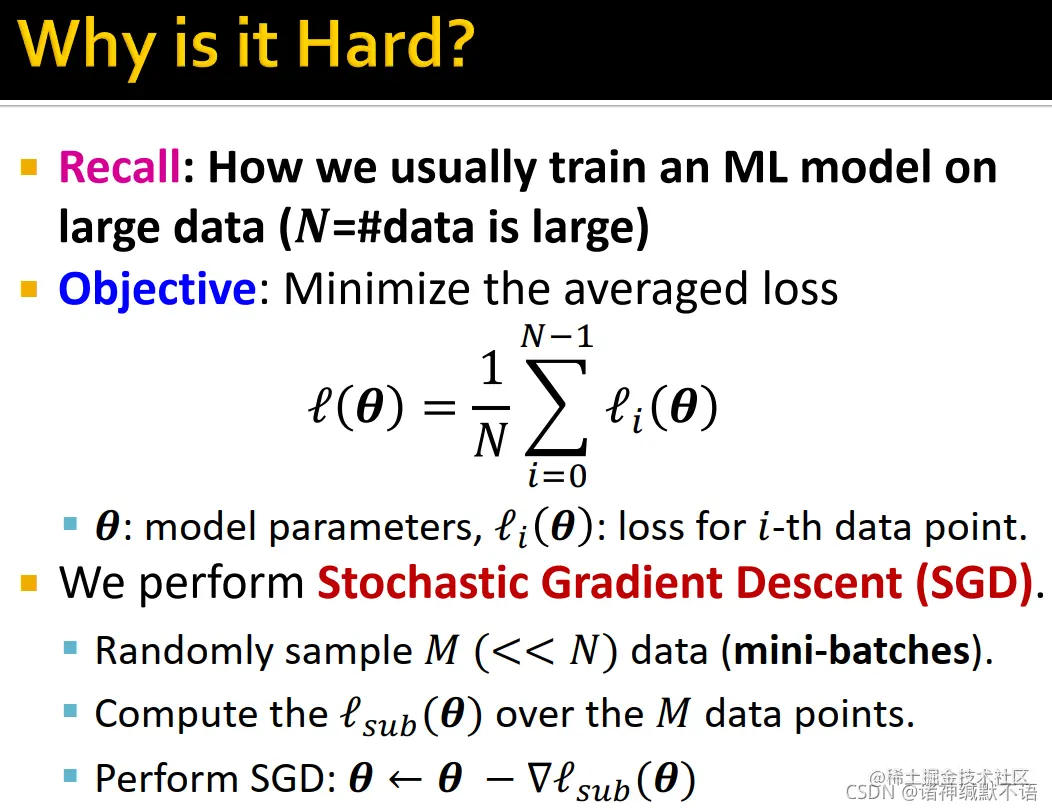

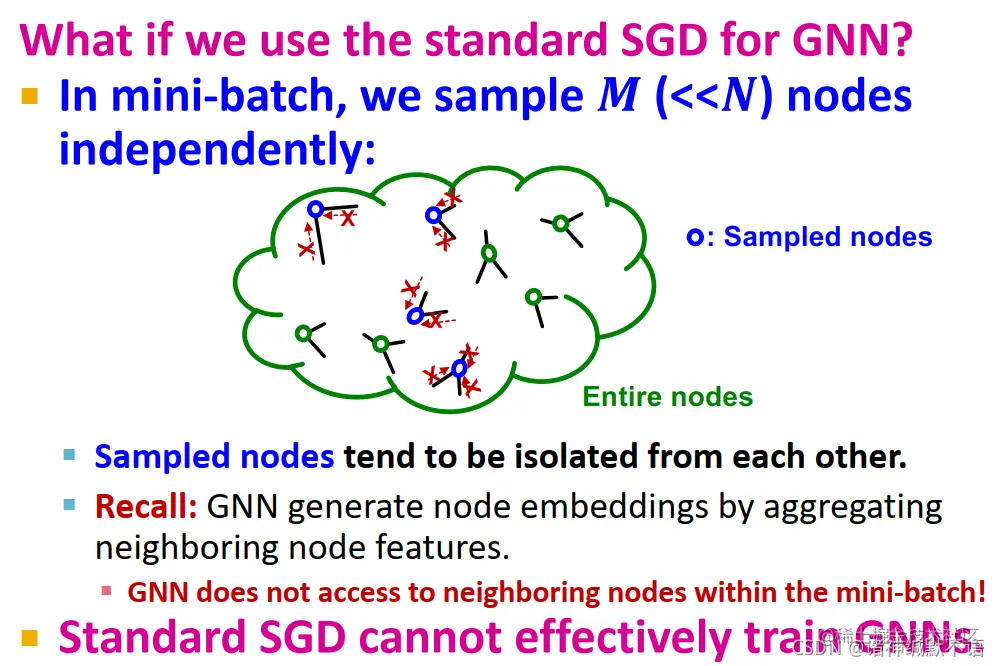

3. scale up GNN 的难点在于： 在传统大型数据集上的ML模型的训练方法： 目标：最小化平均损失函数 $\mathcal{l}(\mathbf{\theta})=\dfrac{1}{N}\sum\limits_{i=1}^{N-1}\mathcal{l}_i(\mathbf{\theta})$（其中 $\mathbf{\theta}$ 是模型参数，$\mathcal{l}_i(\mathbf{\theta})$ 是第 $i$ 个数据点的损失函数）。 我们使用随机梯度下降stochastic gradient descent（SGD）方法：随机抽样 $M$ $(<<N)$ 个数据（mini-batches），计算 $M$ 个节点上的 $\mathcal{l}_{sub}(\mathbf{\theta})$，用SGD更新模型：$\mathbf{\theta}\leftarrow\mathbf{\theta}-\nabla \mathcal{l}_{sub}(\mathbf{\theta})$ 如果我们想直接将标准SGD应用于GNN的话，我们就会遇到问题： 在mini-batch时，我们独立随机抽样 $M$ $(<<N)$ 个节点，会出现如图所示的情况，抽样到的节点彼此孤立。由于GNN就是靠聚集邻居特征生成节点嵌入的，在mini-batch中无法获取邻居节点，因此这样的标准SGD无法有效训练GNNs。 因此我们会使用naïve full-batch: 如图所示，对整张图上的所有节点同时生成嵌入：加载全部的图结构和特征，对每一层GNN用前一层嵌入计算所有节点的嵌入（message-passing），计算损失函数，应用梯度下降来更新参数。 但full-batch应用不适用于大型图，因为我们想要使用GPU来加速训练，但GPU的memory严重受限（仅有10GB-20GB），整个图结构和特征信息无法加载到GPU上。 如图所示，CPU运算慢，memory大（1TB-10TB）；GPU运算快，memory受限（10GB-20GB）。

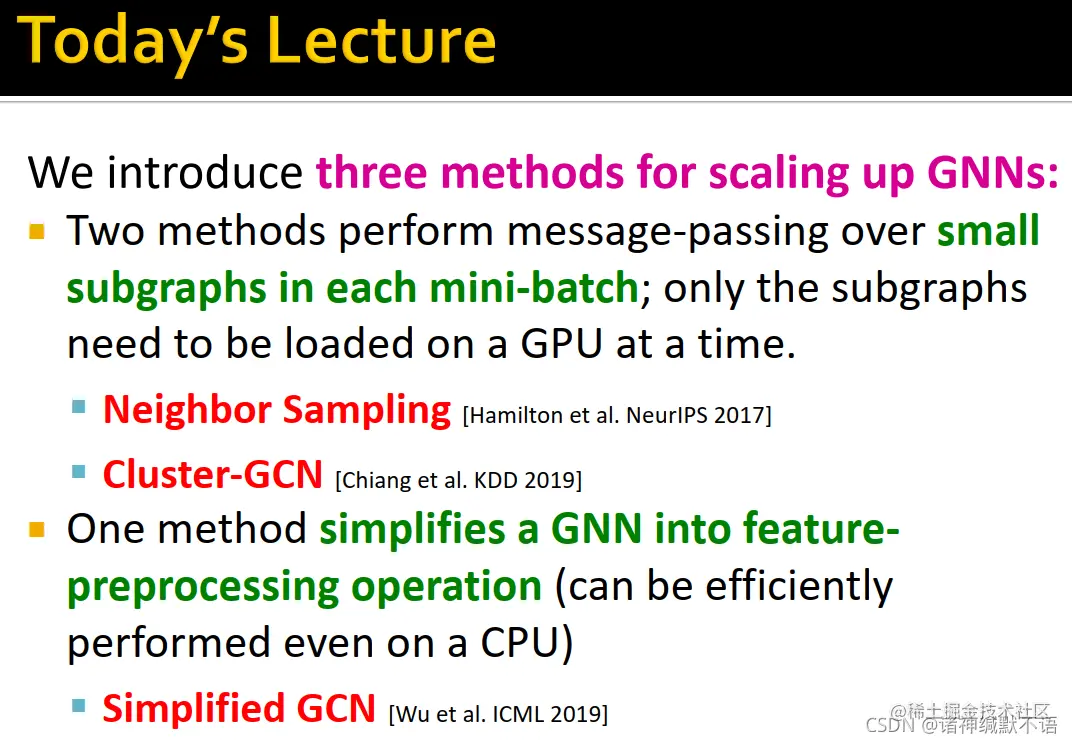

4. 本节课我们介绍三种scale up GNN的方法来解决这个问题，这三种方法分为两类： 第一类是在每一mini-batch中在小的子图上运行message-passing，每次只需要把子图加载到GPU上：GraphSAGE的neighbor sampling¹ 和Cluster-GCN²。 第二类是将GNN简化为特征预处理操作（可以在CPU上有效运行）：Simplified GCN³。

2. GraphSAGE Neighbor Sampling: Scaling up GNNs

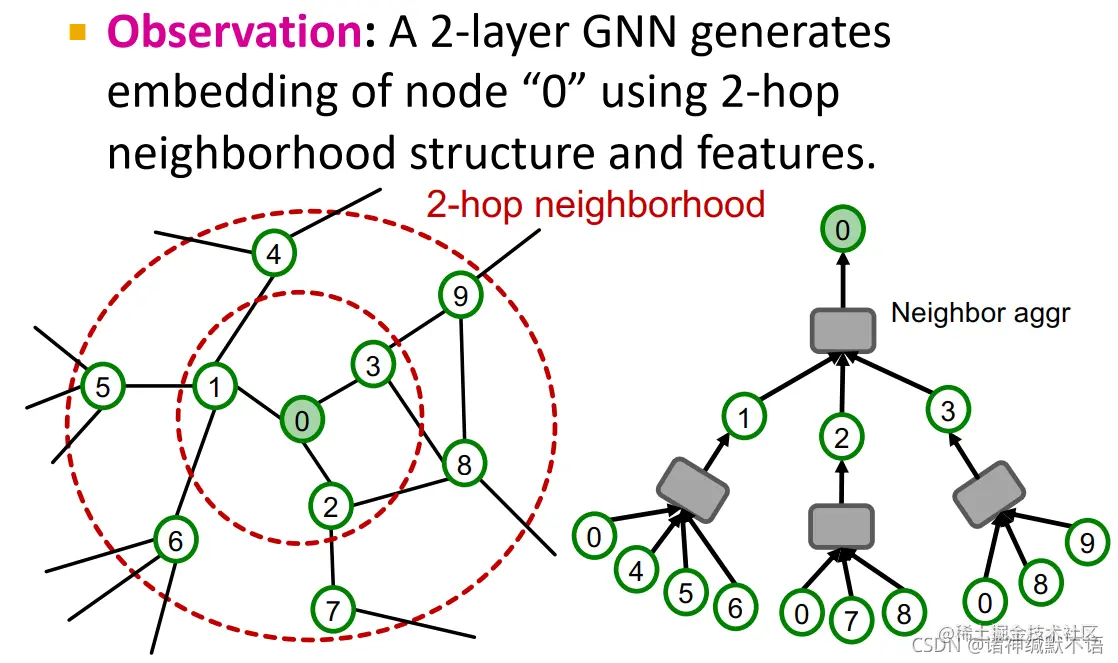

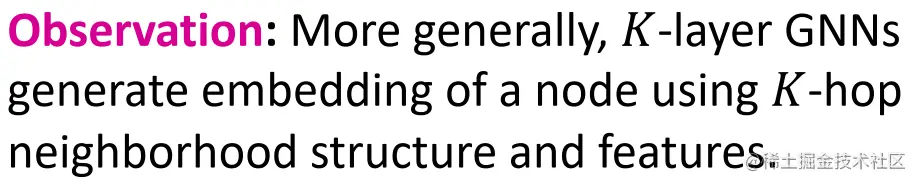

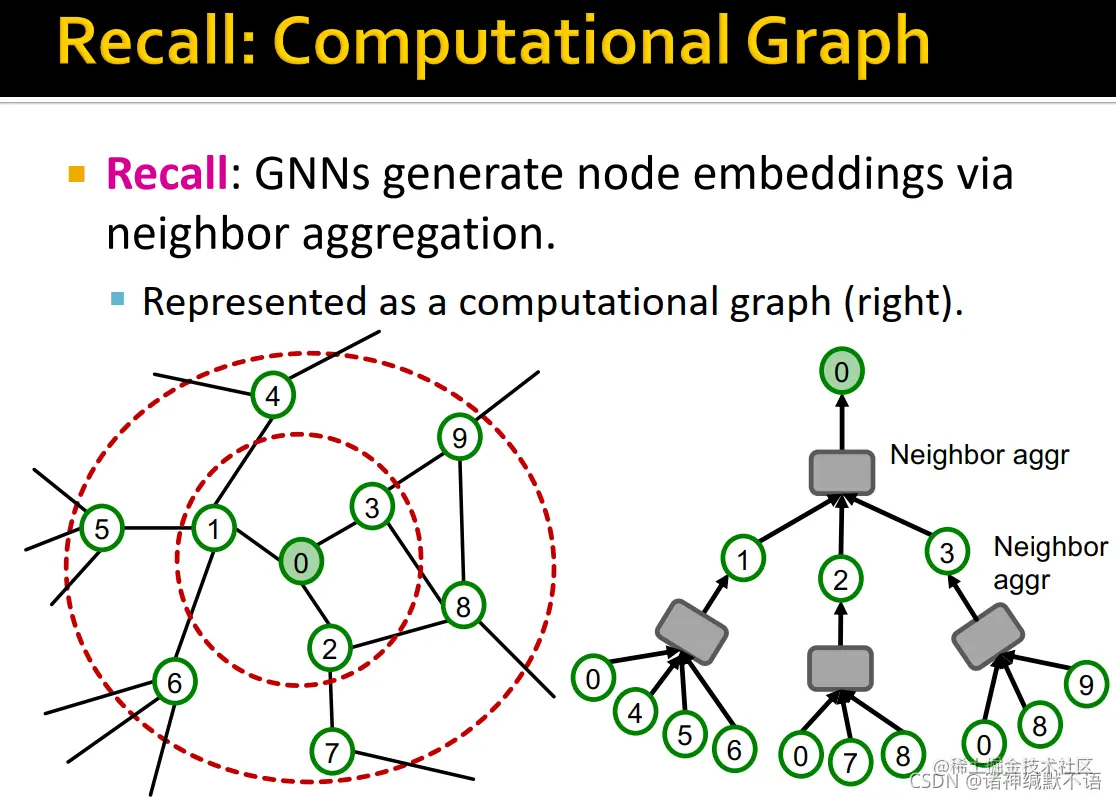

1. 计算图 GNN通过聚合邻居生成节点嵌入，表现为计算图的形式（如右图所示）： 可以观察到，一个2层GNN对节点0使用2跳邻居结构和特征生成嵌入： 可以泛化得到：K层GNN使用K跳邻居结构和特征生成嵌入。

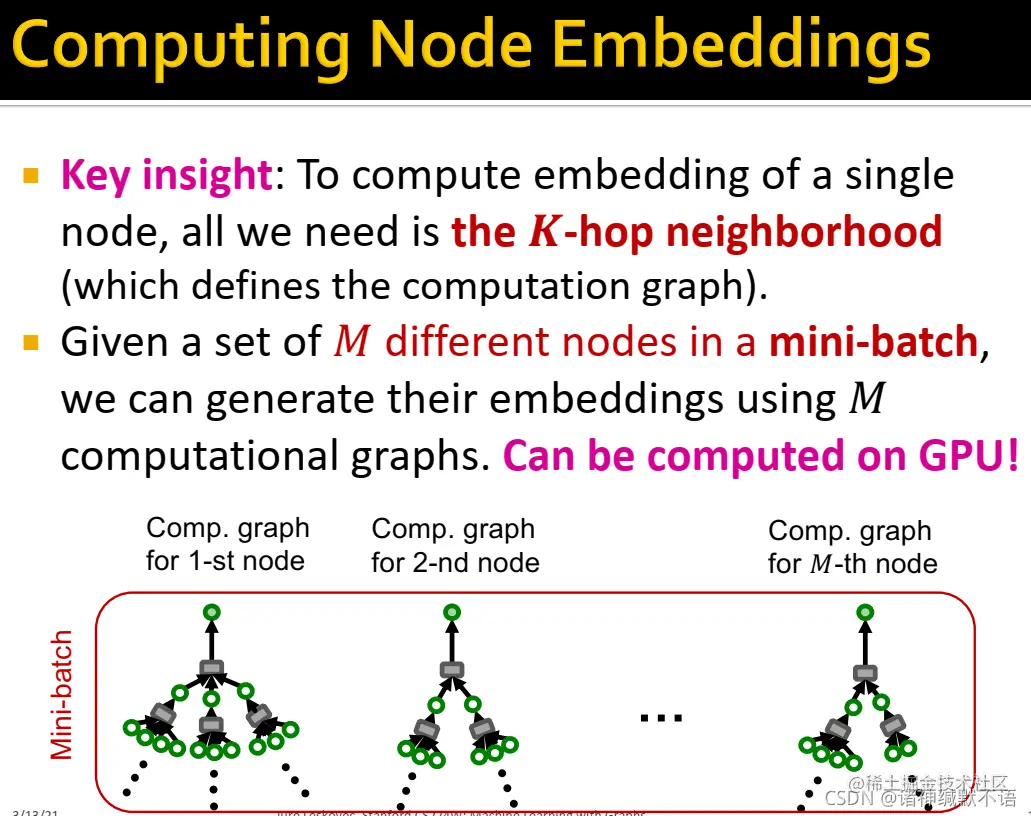

2. 我们发现，为计算单一节点的嵌入，我们只需要其K跳邻居（以之定义计算图）。在一个mini-batch中给定M个不同的节点，我们可以用M个计算图来生成其嵌入（如图所示），这样就可以在GPU上计算了：

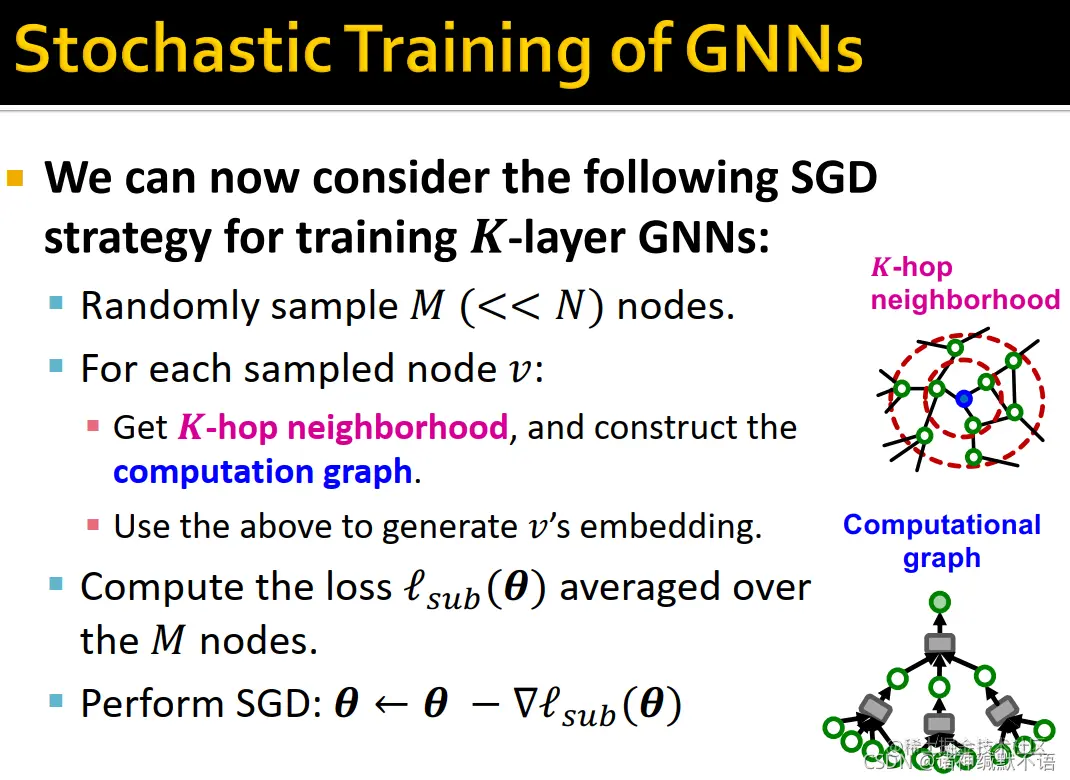

3. GNN随机训练 我们现在就可以考虑用SGD策略训练K层GNN：
   1. 随机抽样 $M$ $(<<N)$ 个节点
   2. 对每个被抽样的节点 $v$，获取其K跳邻居，构建计算图，用以生成 $v$ 的嵌入。
   3. 计算 $M$ 个节点上的平均损失函数 $\mathcal{l}_{sub}(\mathbf{\theta})$。
   4. 用SGD更新模型：$\mathbf{\theta}\leftarrow\mathbf{\theta}-\nabla \mathcal{l}_{sub}(\mathbf{\theta})$

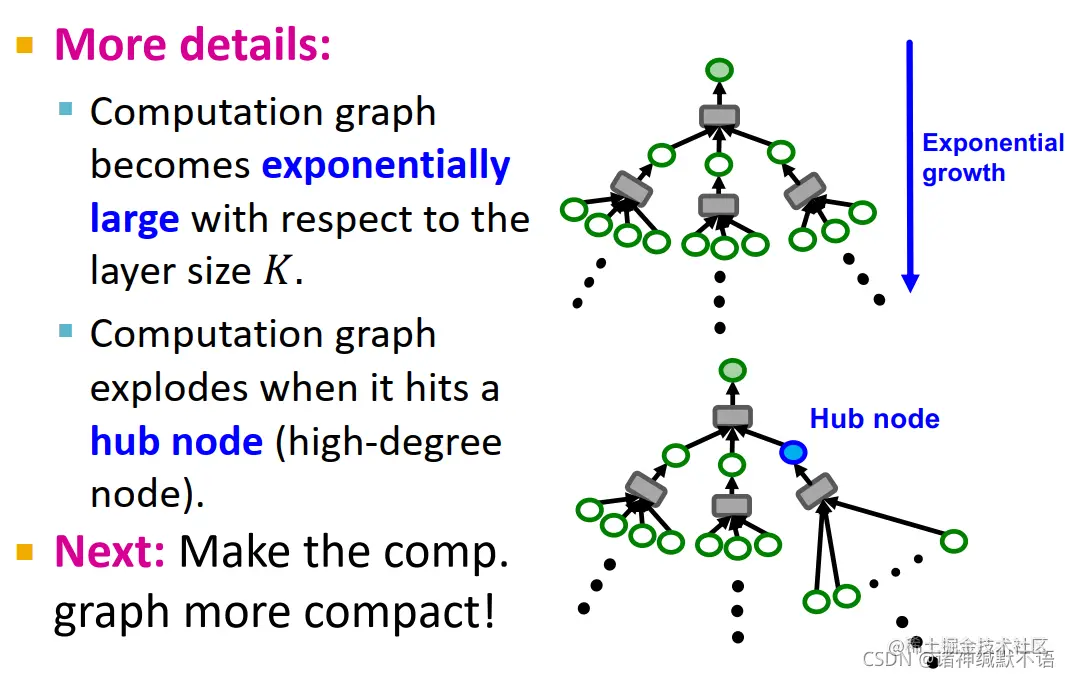

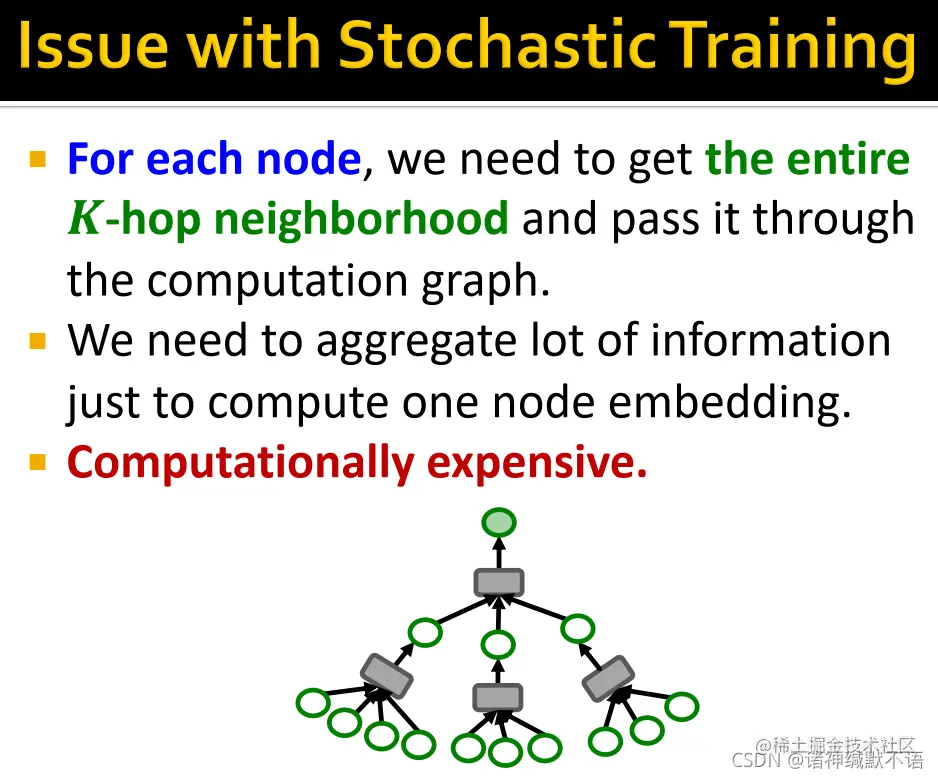

4. 随机训练的问题： 对每个节点，我们都需要获取完整的K跳邻居并将其传入计算图中，我们需要聚合大量信息仅用于计算一个节点嵌入，这样计算开销过大。 更多细节：  1. 计算图的大小会依层数K指数增长。如右图上面的图所示。  2. 在遇到hub node（度数很高的节点）时计算图会爆炸，但在现实世界的图中往往大多数节点度数较低，少量节点度数极高，就是会存在这种hub node。如右图下面的图所示。 下一步，我们就要让计算图更小。

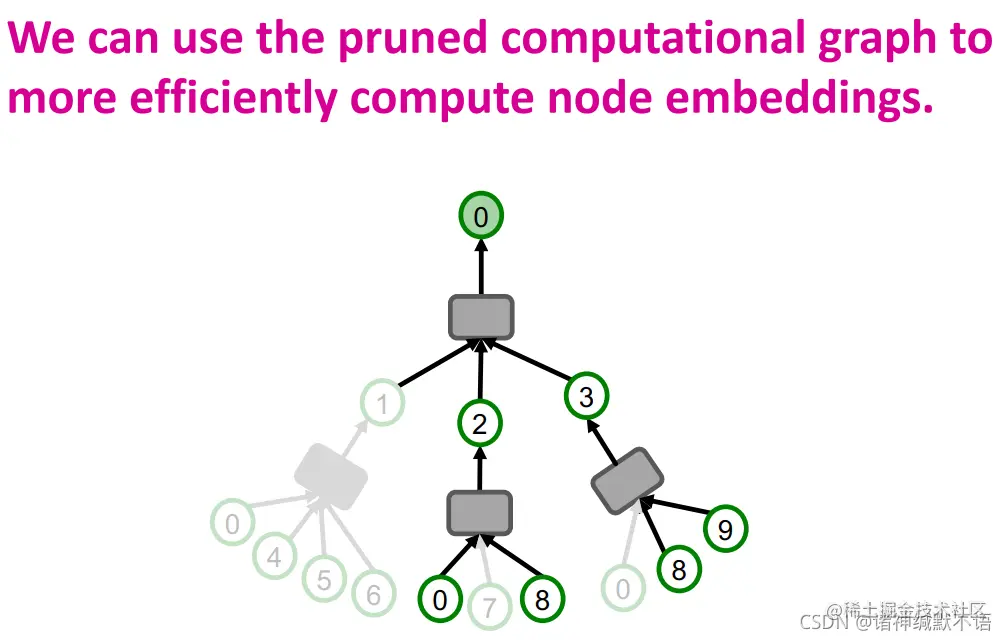

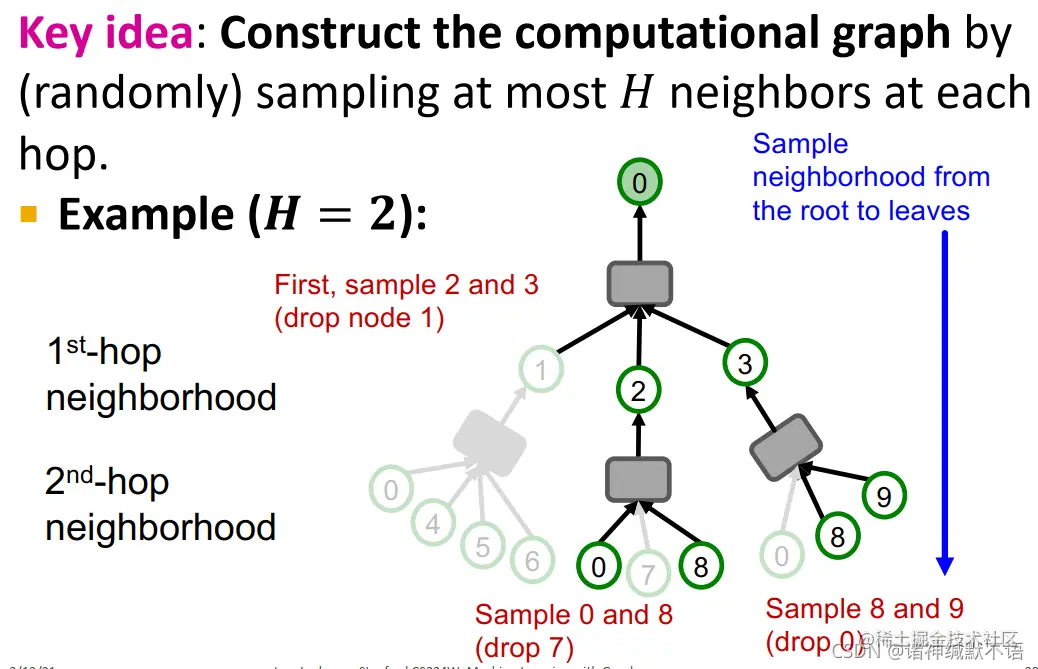

5. neighbor sampling 核心思想：每一跳随机抽样H个邻居，构建计算图。 H=2时示例如图所示，从根节点到叶节点，每个节点抽样2个邻居作为子节点： 我们可以用这个经剪枝的计算图来更有效地计算节点嵌入。

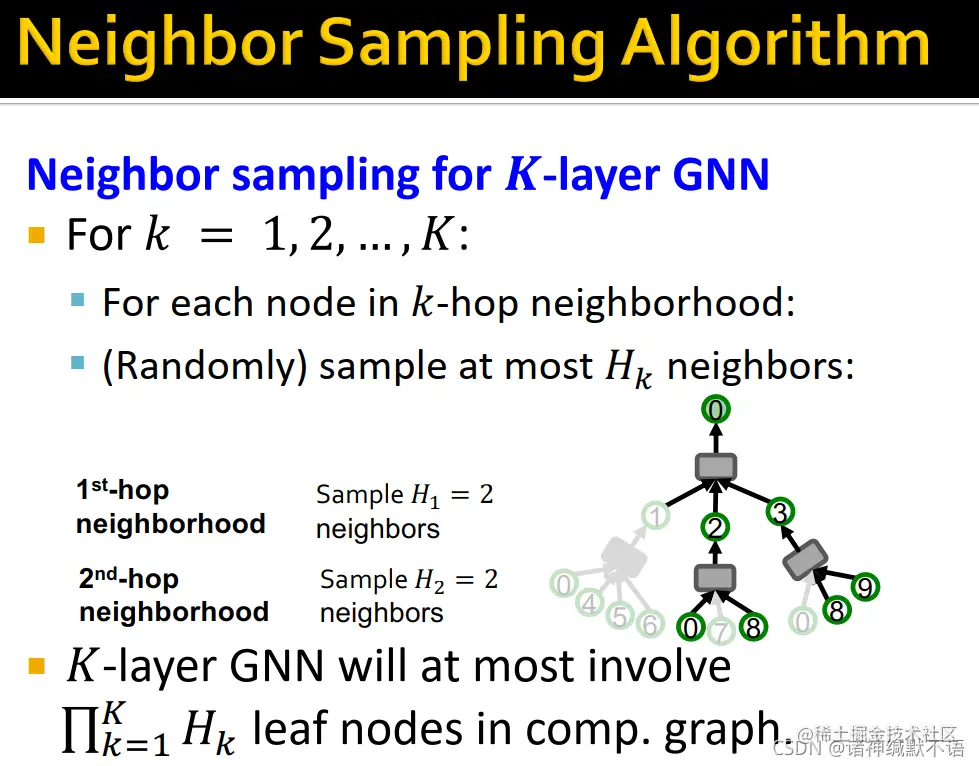

6. 对K层GNN的neighbor sampling： 对每个节点的计算图：对第k（k=1,2,...,K）层，对其k阶邻居随机抽样最多 $H_k$ 个节点，构成计算图。如图所示。 K层GNN一个计算图最多有 $\prod^K_{k=1}H_k$ 个叶节点（每一层都抽满）。
7. neighbor sampling注意事项
   1. 对sampling number $H$ 的权衡：小 $H$ 会使邻居聚合过程效率更高，但训练过程也会更不稳定（由于邻居聚合过程中variance会更大）。
   2. 计算用时：即使有了neighbor sampling，计算图的尺寸还是跟GNN层数K呈指数增长。
   3. 如何抽样节点：
      1. 随机抽样：快，但常不是最优的（可能会抽样到很多“不重要的”节点）
      2. random walk with restarts⁴: 自然世界中的图是scale free⁵ 的，即绝大多数节点度数很低，少量节点度数很高。对这种图随机抽样，会抽样出很多低度数的叶节点。 抽样重要节点的策略：  1. 计算各节点自所求节点开始的random walk with restarts分值 $R_i$  2. 每一层抽样 $H$ 个 $R_i$ 最高（与原节点相关性最高的节点）的邻居节点 $i$ 在实践中，这种策略效果更好。

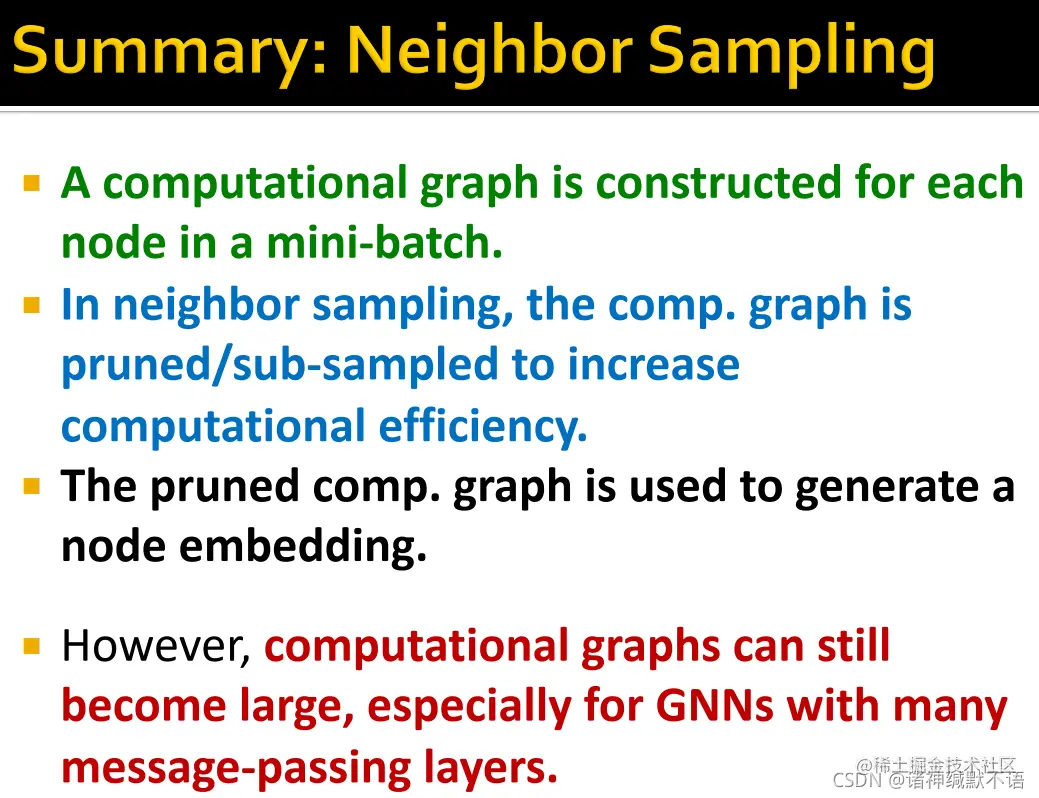

8. neighbor sampling总结
   1. 计算图由每个mini-batch中的每个点构建。
   2. 在neighbor sampling中，计算图为计算有效性而被剪枝/sub-sampled。此外也有增加模型鲁棒性的效果（因为提升了模型的随机性，有些类似于dropout）。
   3. 我们用被剪枝的计算图来生成节点嵌入。
   4. 尽管有了剪枝工作，计算图还是可能会很大，尤其在GNN的message-passing层增多时。这就需要batch size进一步减小（即剪枝更多），这使得结果variance更大、更不可靠。

3. Cluster-GCN: Scaling up GNNs

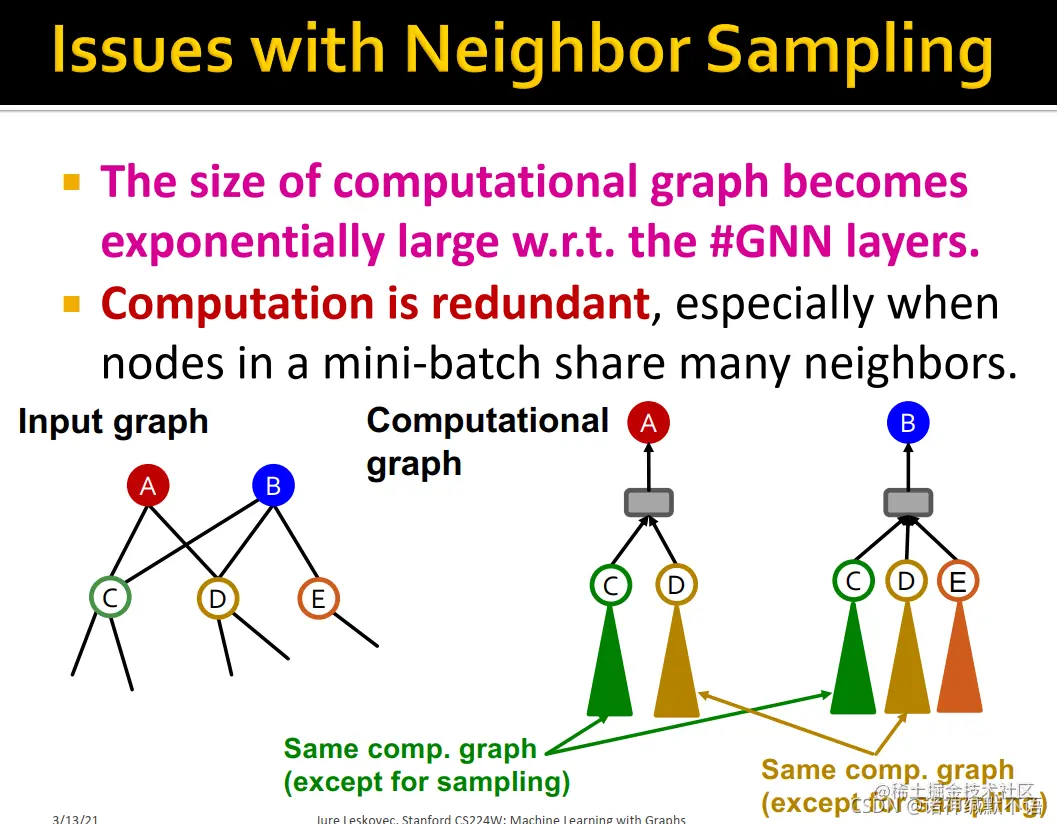

1. neighbor sampling的问题：

   1. 计算图的尺寸依GNN层数指数级增长。
   2. 计算是冗余的，尤其在mini-batch中的节点有很多共享邻居时：如图所示，A节点和B节点具有同样的邻居C和D，在不考虑抽样的情况下这两个节点将会具有相同的计算图、即相同的节点，但在neighbor sampling的运算中需要分别各计算一次，就做了重复的事。 老师在课上提到HAGs⁶ 这一篇是讲如何不用计算这些冗余嵌入的。当然这篇我也没看，列出来仅供有兴趣的读者参考。

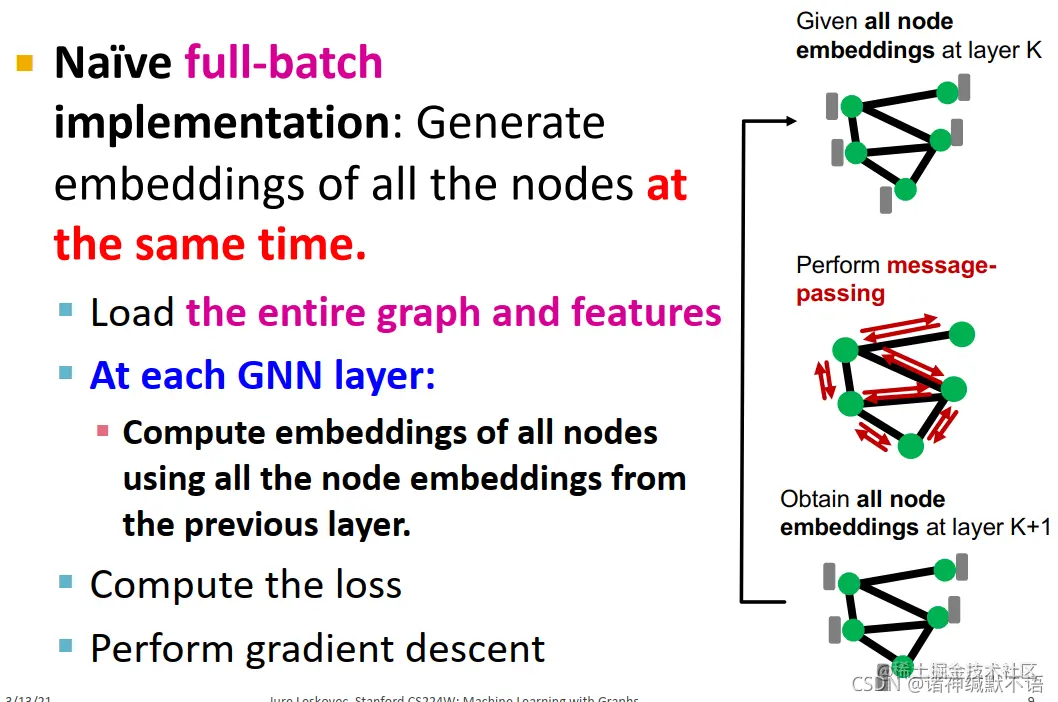

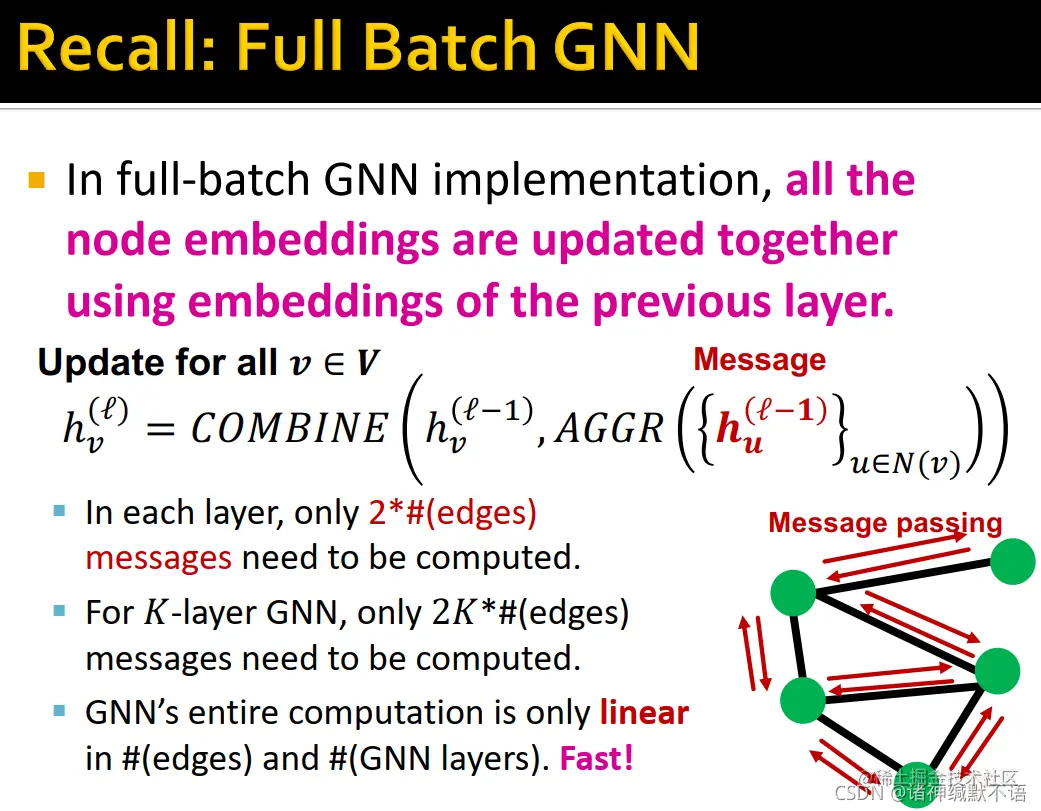

2. 在full-batch GNN中，所有节点嵌入都是根据前一层嵌入同时计算出的： 对所有 $v\in V$：$h_v^{(\mathcal{l})}=COMBINE\bigg(h_v^{(\mathcal{l}-1)},AGGR\big(\{h_u^{(\mathcal{l})}\}_{u\in N(v)}\big)\bigg)$ （其中 $h_u^{(\mathcal{l})}$ 是message环节）
   如图所示，对每一层来说，只需要计算2×边数次message（与邻居互相传递一次信息）⁷；对K层GNN来说，只需要计算2K×边数次message。 GNN整体计算代价依边数和层数线性增长，这是很快的。

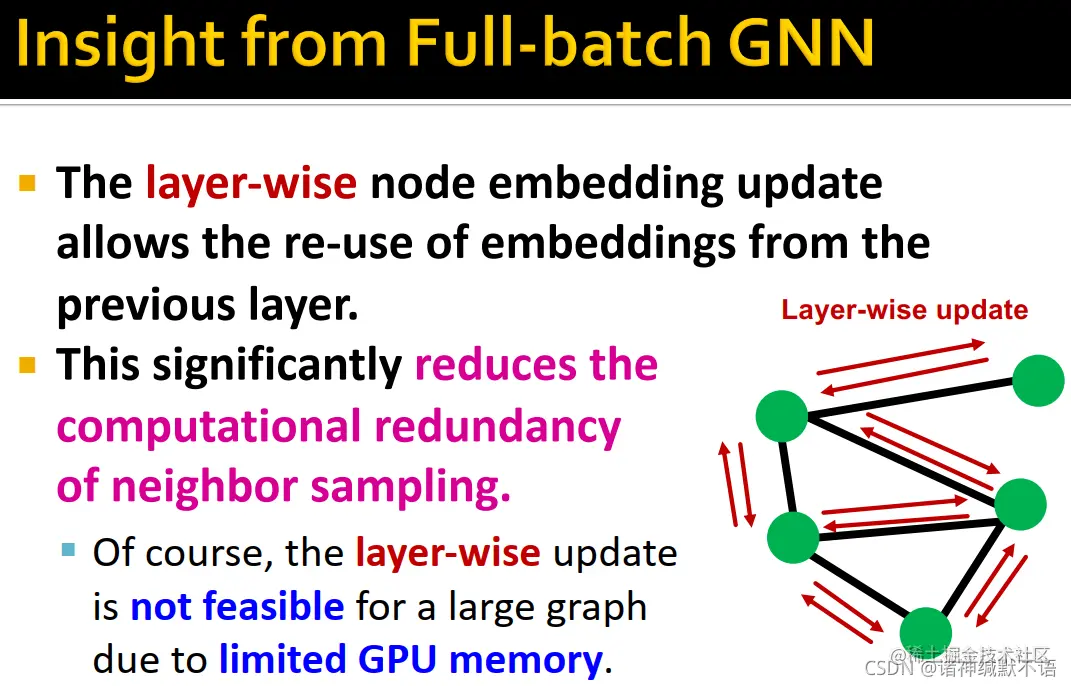

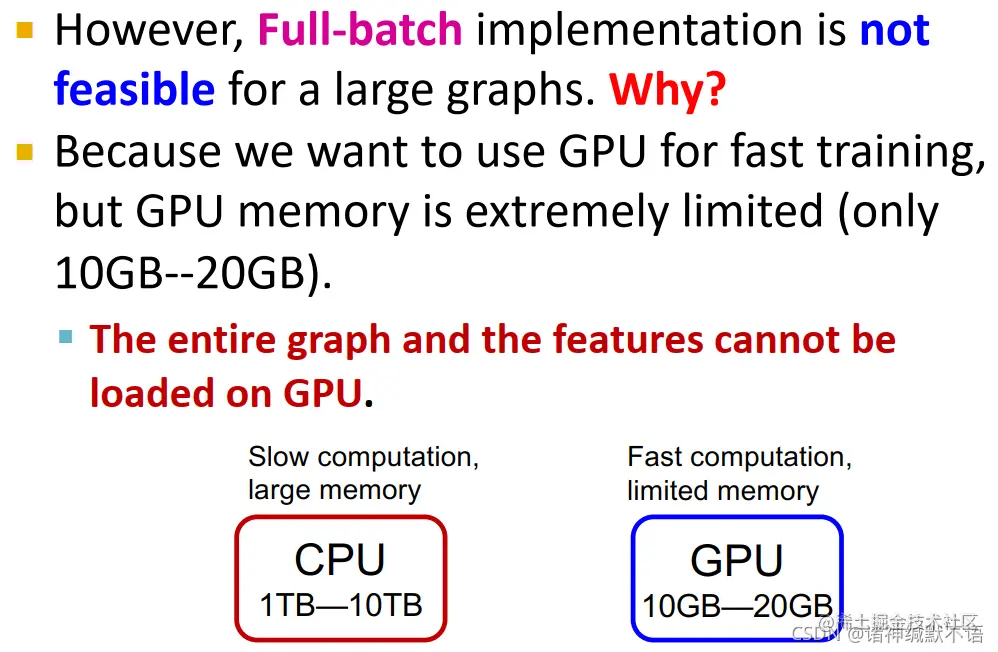

3. 从full-batch GNN中，我们可以发现，layer-wise的节点嵌入更新可以复用前一层的嵌入，这样就显著减少了neighbor sampling中产生的计算冗余问题。但是，由于GPU memory所限，这种layer-wise的更新方式不适用于大型图。

4. subgraph sampling 核心思想：从整个大型图中抽样出一个小子图，在子图上用GPU运行有效的layer-wise节点嵌入更新。如图所示： 核心问题：什么子图适用于训练GNNs？ 我们知道GNN通过边来传递信息，从而更新节点嵌入。因此，子图需要尽量多地保持原图中的边连接结构。通过这种方式，子图上的GNN就可以生成更接近于原图GNN的节点嵌入。

5. subgraph sampling: case study 举例来说，下图中右边的两种子图，左边的子图更适用于训练GNN：保持了必要的社区结构⁸、边连接模式，没有产生孤立点。

6. 利用社区结构 现实世界的图会呈现出社区结构，一个大型图可以被解构为多个小社区。 将一个社区抽样为一个子图，每个子图就能保持必要的原图局部connectivity模式。

7. Cluster-GCN

   1. overview 我们首先介绍 vanilla⁹ Cluster-GCN。 Cluster-GCN分为两步：
      1. pre-processing: 给定一个大型图，将其分割为多个node group（如子图）。
      2. mini-batch training: 每次抽样一个node group，对其induced subgraph¹⁰应用GNN的message passing。 如图所示：

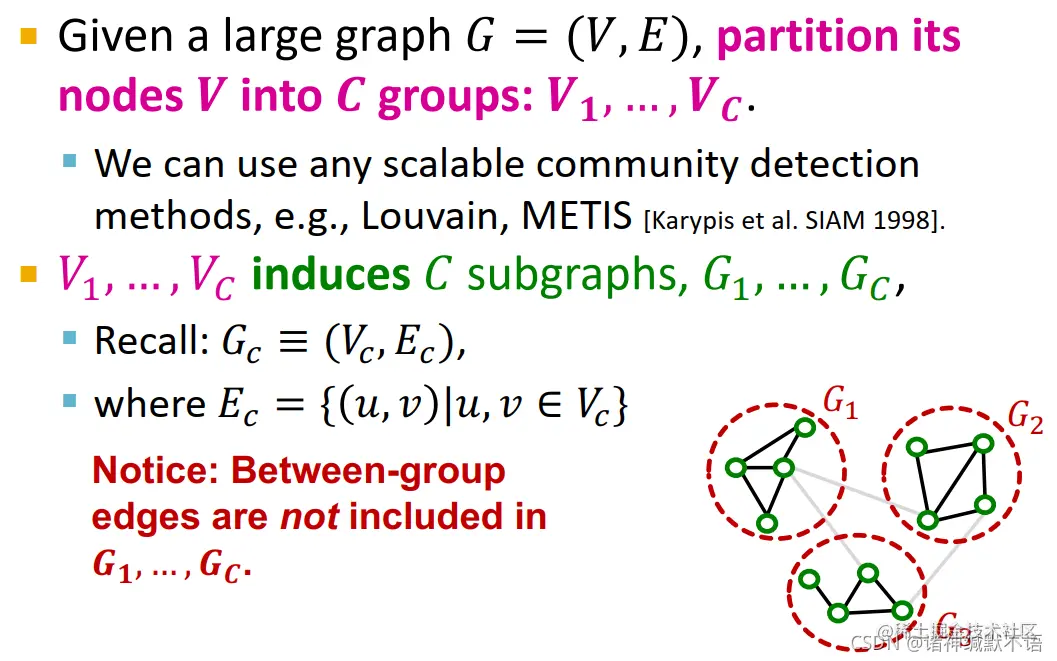

   2. pre-processing 给定一个大型图 $G=(V,E)$，将其节点 $V$ 分割到 $C$ 个组中：$V_1,\dots,V_C$ 我们可以使用任何scalable的社区发现方法，如Louvain⁸ 或METIS¹¹ 方法。 $V_1,\dots,V_C$ induces $C$ 个子图：$G_1,\dots,G_C$ （注意：group之间的边不被包含在这些子图中）

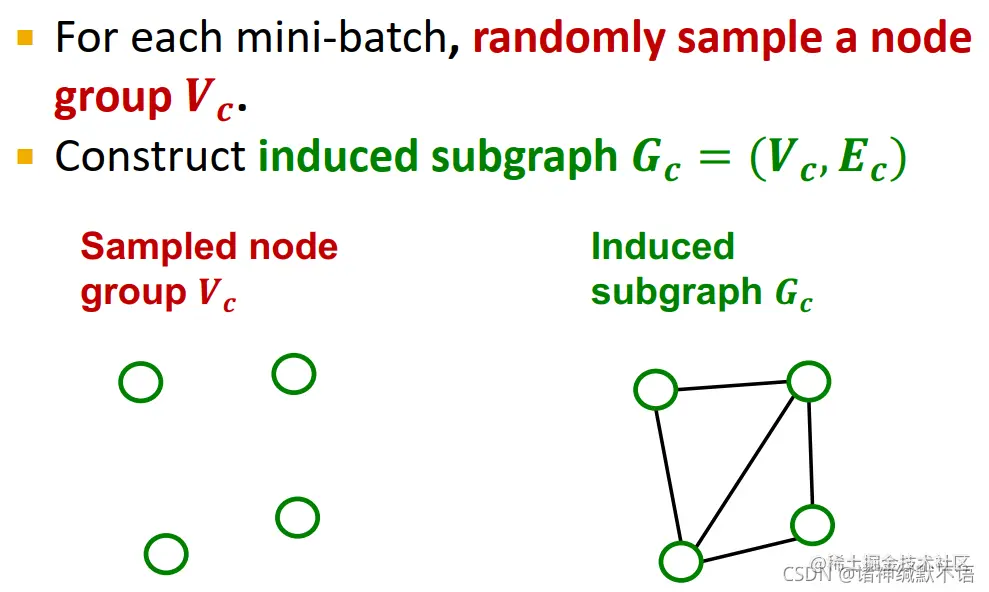

   3. mini-batching training 对每个mini-batch，随机抽样一个node group $V_C$，构建induced subgraph $G_C=\big(V_C,E_C\big)$ 如图所示： 在 $G_C$ 上应用GNN的layer-wise节点更新，获取所有节点 $v\in V_C$ 的嵌入 $\mathbf{h}_v$。 对每个节点求损失函数，对所有节点的损失函数求平均：$\mathcal{l}_{sub}(\mathbf{\theta})=\dfrac{1}{|V_C|}\cdot\sum_{v\in V_C}\mathcal{l}_{v}(\mathbf{\theta})$ 更新参数：$\mathbf{\theta}\leftarrow\mathbf{\theta}-\nabla \mathcal{l}_{sub}(\mathbf{\theta})$

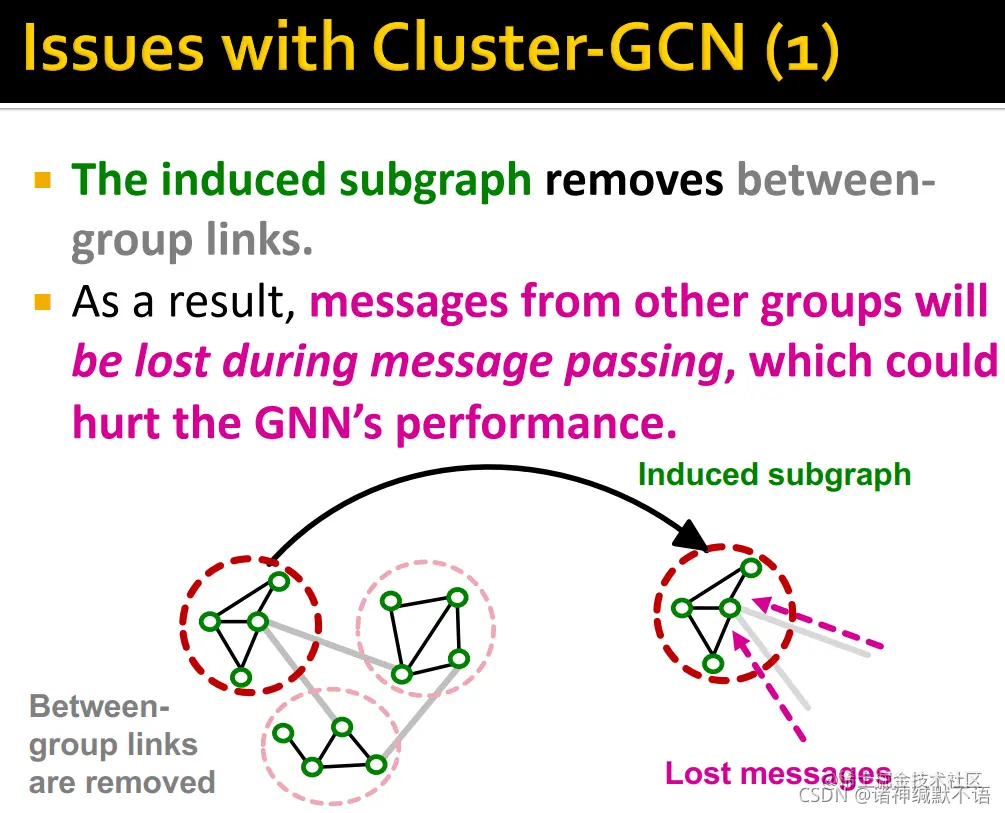

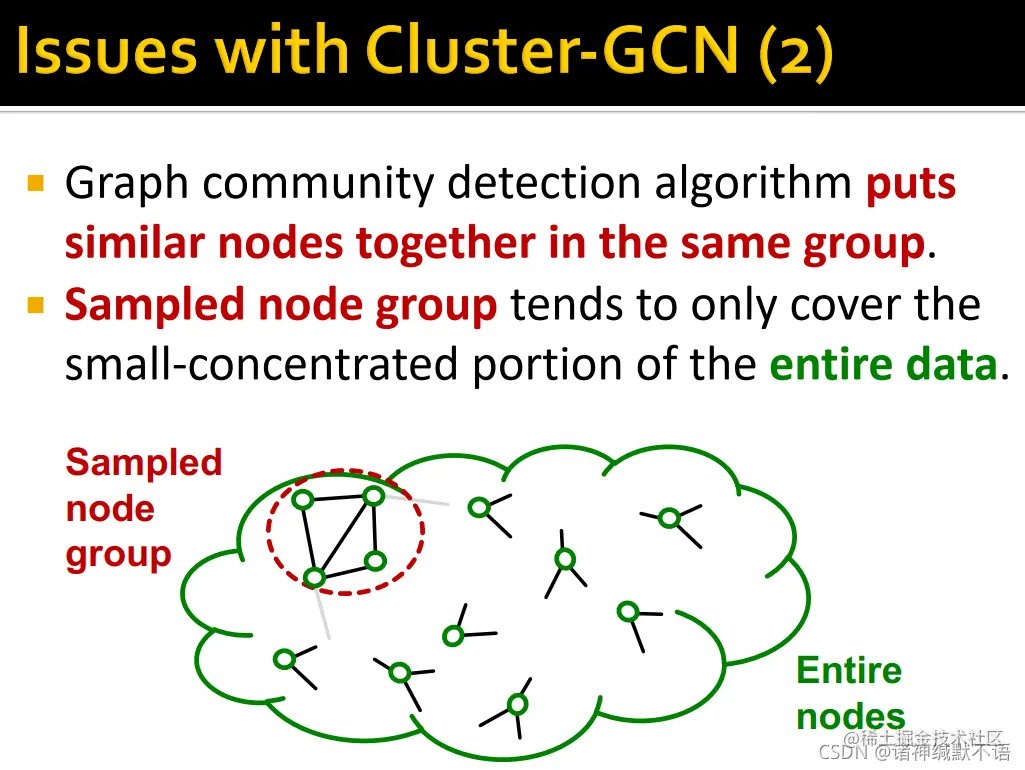

8. Cluster-GCN的问题 如前文所述得到的induced subgraph移除了组间的链接，这使得其他组对该组的message会在message passing的过程中丢失，这会影响GNN的实现效果。 如图所示： 图社区检测算法会将相似的节点分到一类中，这样被抽样的node group就会倾向于仅包含整个数据的一个很集中的部分。 被抽样的节点不够多样化，不够用以表示整个图结构：这样经被抽样节点得到的梯度（$\dfrac{1}{|V_C|}\cdot\sum_{v\in V_C}\nabla\mathcal{l}_{v}(\mathbf{\theta})$）就会变得不可靠，会在不同node group上波动剧烈，即variance高。这会让SGD收敛变慢。

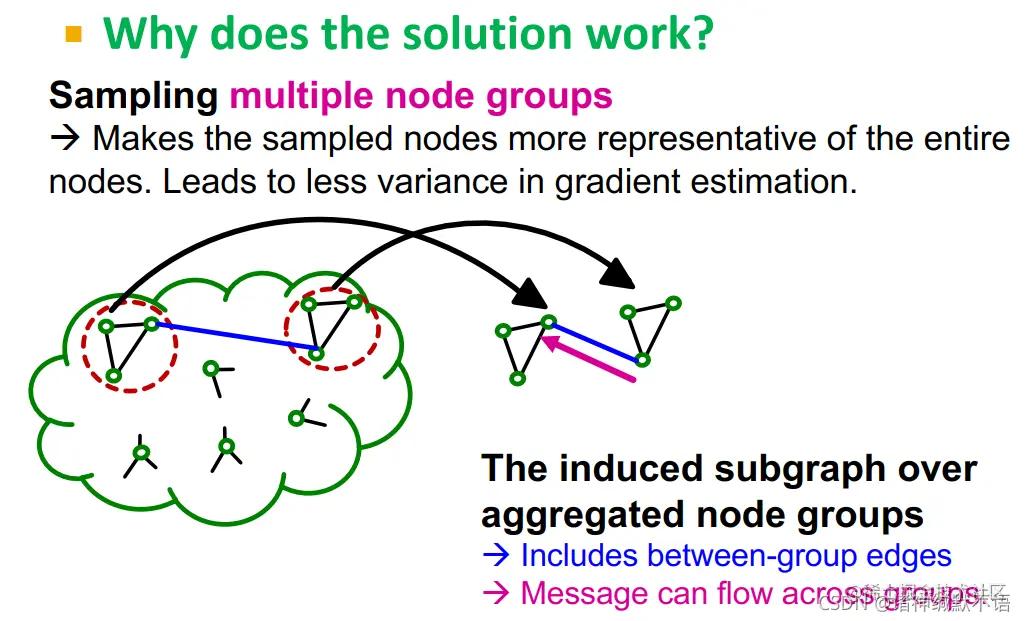

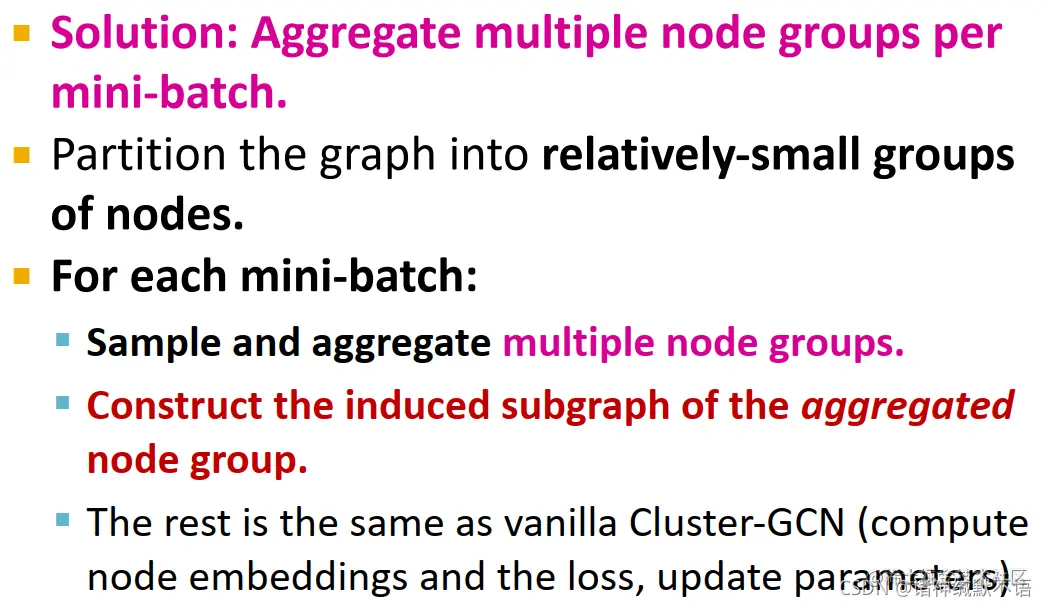

9. advanced Cluster-GCN: overview 对上述Clutser-GCN问题的解决方案：在每个mini-batch聚合多个node groups. 将图划分为相对来说较小的节点组，在每个mini-batch中：抽样并聚合多个node groups，构建induced subgraph，剩下工作就和vanilla Cluster-GCN相同（计算节点嵌入、计算损失函数、更新参数）。 为什么这一策略有效： 抽样多个node groups可以让被抽样节点更能代表全图节点，在梯度估算时variance更低。 聚合多个node groups的induced subgraph包含了组间的边，message可以在组间流动。

10. advanced Cluster-GCN 与vanilla Cluster-GCN相似，advanced Cluster-GCN分成两步： 第一步：pre-processing 给定一个大型图 $G=(V,E)$，将其节点 $V$ 分割到 $C$ 个相对较小的组中：$V_1,\dots,V_C$（$V_1,\dots,V_C$ 需要够小，才能使它们可以多个聚合起来，聚合后的组还是不会过大） 第二步：mini-batch training 对每个mini-batch，随机抽样一组 $q$ 个node groups: $\{V_{t_1},\dots,V_{t_q}\}\subset\{V_1,\dots,V_C\}$ 聚合所有被抽样node groups中的节点：$V_{aggr}=V_{t_1}\cup\cdots\cup V_{t_q}$ 提取induced subgraph $G_{aggr}=\big(V_{aggr},E_{aggr}\big)$（其中 $E_{aggr}=\{(u,v)|u,v\in V_{aggr}\}$） 这样 $E_{aggr}$ 就包含了组间的边。

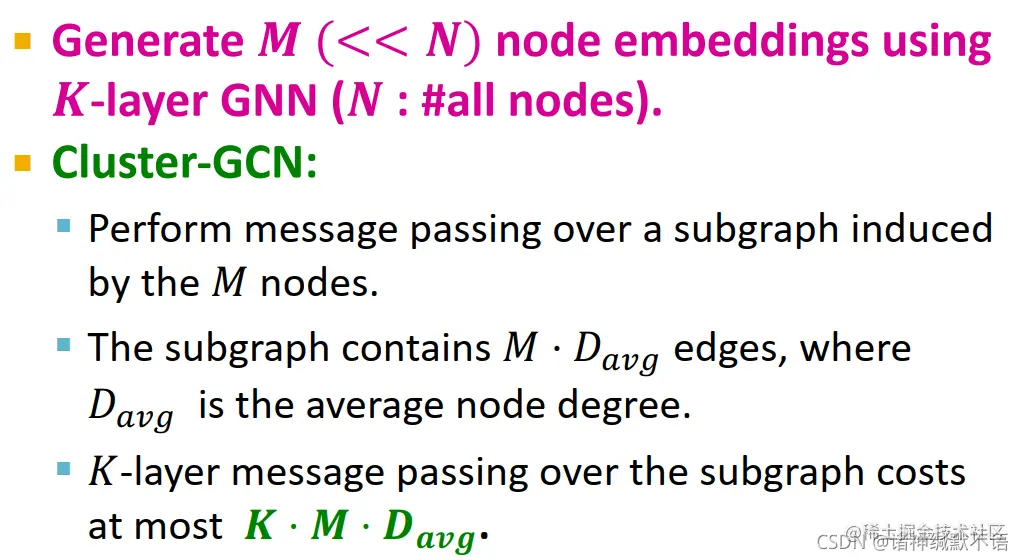

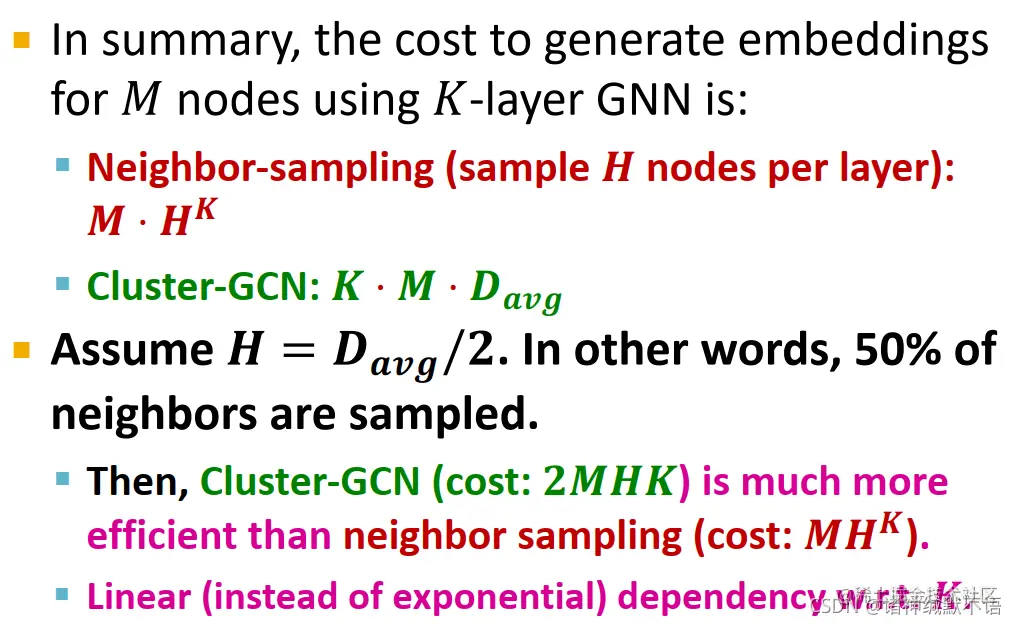

11. 时间复杂度对比 对于用K层GNN生成 $M$ $(<<N)$ ($N$ 是节点数）个节点嵌入： neighbor sampling（每层抽样 $H$ 个节点）：每个节点的K层计算图的尺寸是 $H^K$，M个节点的计算代价就是 $M\cdot H^K$ Cluster-GCN: 对M个节点induced的subgraph运行message passing，子图共包含 $M\cdot D_{avg}$ 条边，对子图运行K层message passing的计算代价最多为 $K\cdot M\cdot D_{avg}$ 总结：用K层GNN生成 $M$ $(<<N)$ ($N$ 是节点数）个节点嵌入的计算代价为： neighbor-sampling（每层抽样 $H$ 个节点）：$M\cdot H^K$ Cluster-GCN: $K\cdot M\cdot D_{avg}$ 假设 $H=\dfrac{D_{avg}}{2}$，即抽样一半邻居。这样的话，Cluster-GCN（计算代价：$2MHK$）就会远比neighbor sampling（计算代价：$MH^K$）更有效，因为Cluster-GCN依K线性增长而非指数增长。 一般我们会让H比 $\dfrac{D_{avg}}{2}$ 大，可能2-3倍平均度数这样。现实中一般GNN都不深（即K小），所以一般用neighbor sampling的很多。

12. Cluster-GCN总结

    1. Cluster-GCN首先将整体节点分割到小node groups中。
    2. 在每个mini-batch，抽样多个node groups然后聚合其节点。
    3. GNN在这些节点的induced subgraph上进行layer-wise的节点嵌入更新。
    4. Cluster-GCN比neighbor sampling计算效率更高，尤其当GNN层数大时。
    5. 但Cluster-GCN会导致梯度估计出现系统偏差（由于缺少社区间的边。以及当GNN层数加深时，在原图中是真的可以加深的（增大感受野），但在子图中就不行，加深了会弹回来，是虚假的加深）

4. Scaling up by Simplifying GNNs

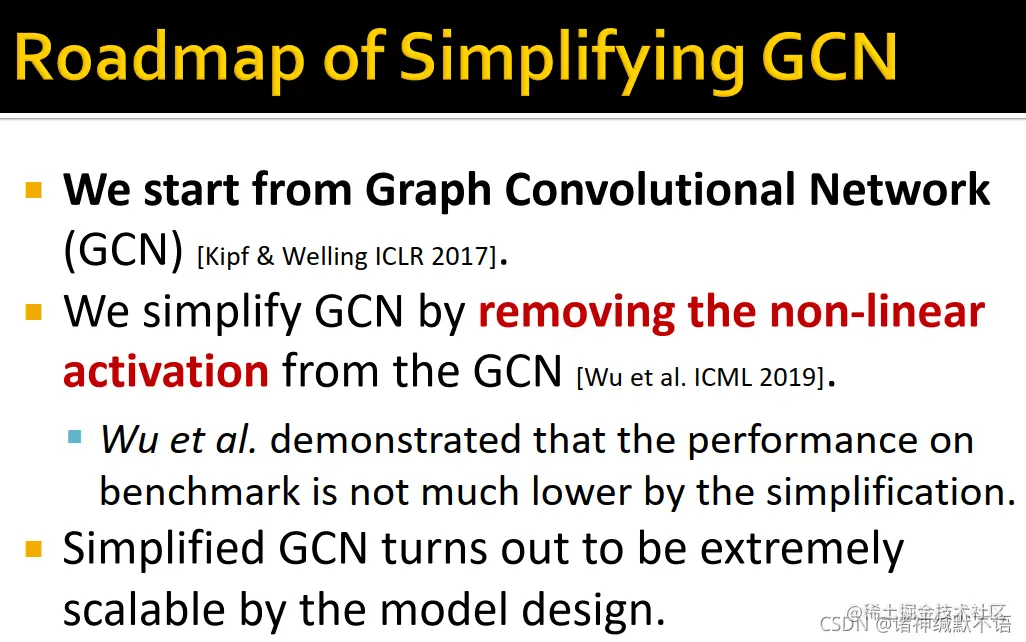

1. 本节课讲SGC模型，这个模型是通过去除非线性激活函数简化了GCN¹²模型。原论文³ 证明经简化后在benchmark数据集上效果没有怎么变差。Simplified GCN证明是对模型设计很scalable的。

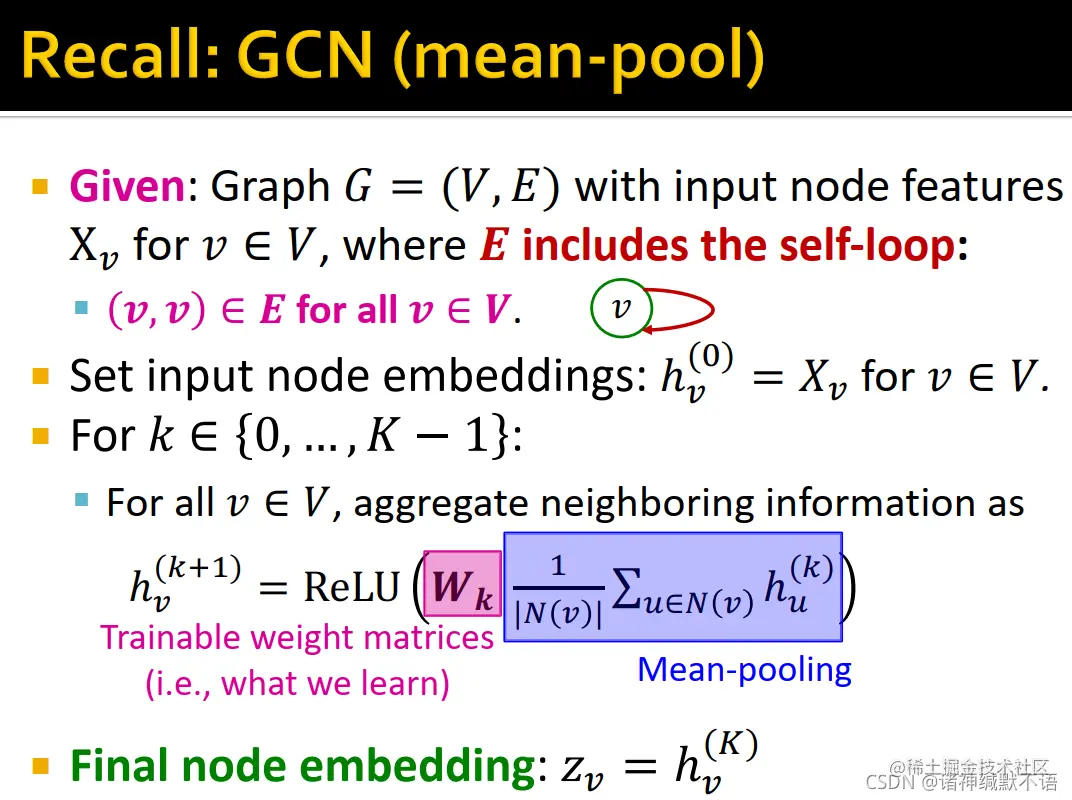

2. mean-pool的GCN： 给定图 $G=(V,E)$ ，输入节点特征 $X_v$（$v\in V$），$E$ 包含自环（即对所有节点 $v$，都有$(v,v)\in E$）。 设置输入节点嵌入为 $h_v^{(0)}=X_v$ 对 $k\in\{0,\dots,K-1\}$ 层：对所有节点 $v$，以如下公式聚合邻居信息：$h_v^{(k+1)}=\text{ReLU}\big(\textcolor{pink}{W_k}\cdot\textcolor{blue}{\dfrac{1}{|N(v)|}\sum_{u\in N(v)}h_v^{(k)}}\big)$（其中粉色字为经训练得到的参数矩阵，蓝色字部分为mean-pooling） 最终得到节点嵌入：$z_v=h_v^{(K)}$

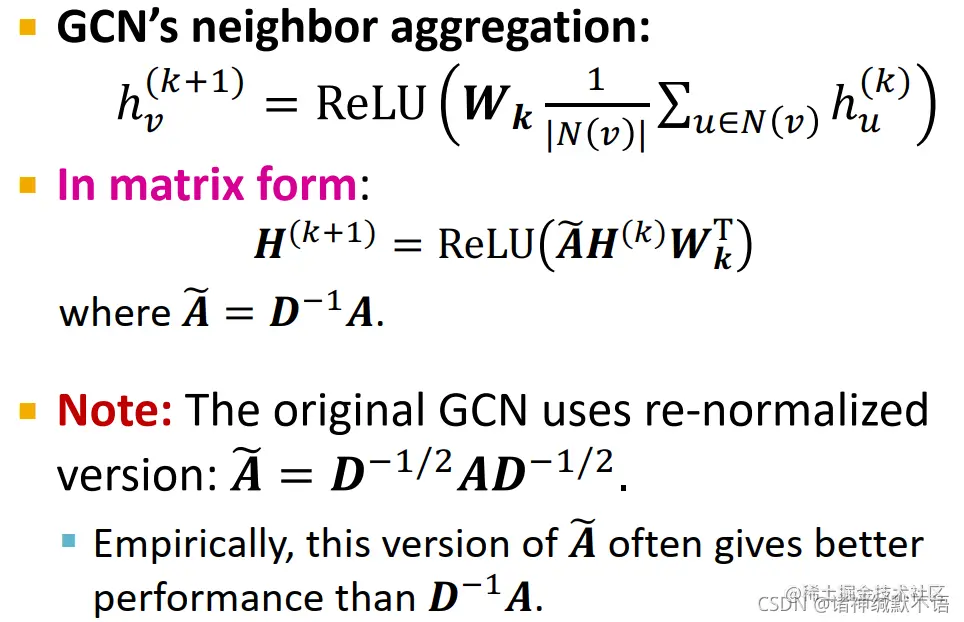

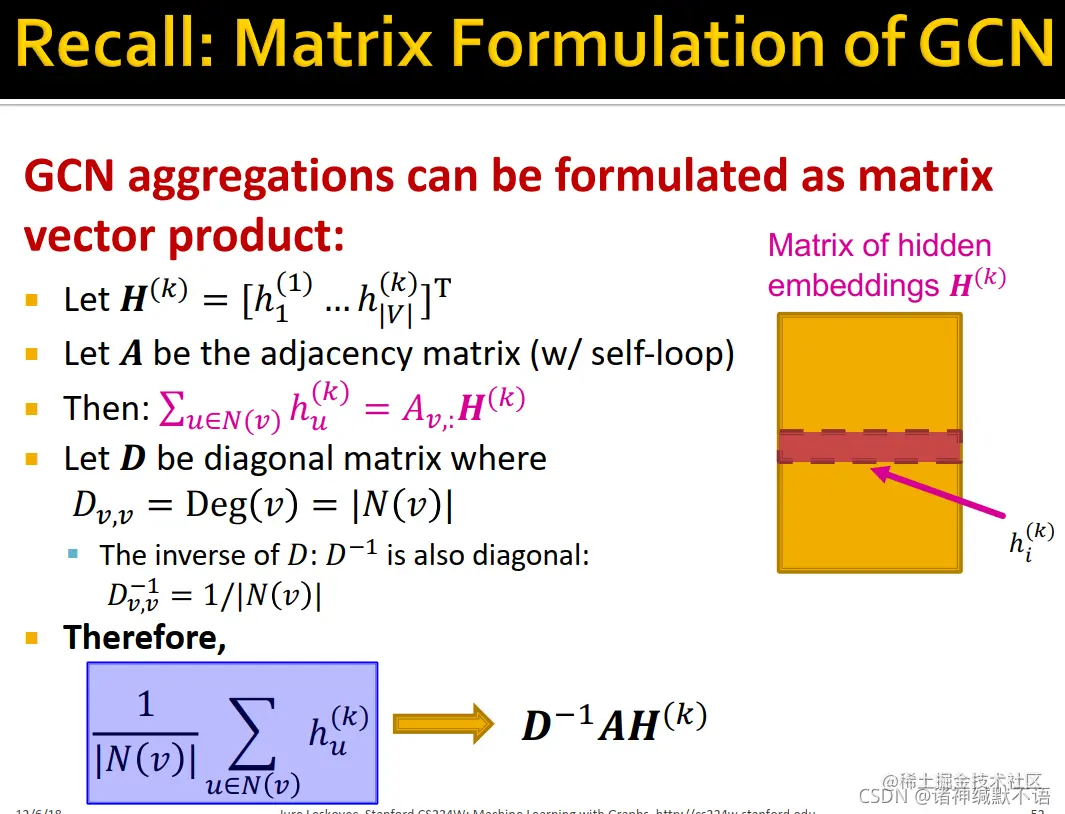

3. GCN的矩阵格式 这一张图的解释可以参考我之前写的笔记：cs224w（图机器学习）2021冬季课程学习笔记7 Graph Neural Networks 1: GNN Model_诸神缄默不语的博客-CSDN博客 第三部分序号13。 以下给出了将GCN从向量形式（邻居聚合形式）转换为矩阵形式的公式： 注意GCN用的是re-normalized版本 $\tilde{A}=D^{-1/2}AD^{-1/2}$（这个版本在实证上比 $D^{-1/2}A$ 效果更好） 上图中，第一个公式就是GCN以邻居聚合形式进行的定义，第二个公式就是GCN的矩阵形式，其中 $W$ 参数从左边移到右边可以考虑一下就因为 $H$ 是 $h^T$ 的堆叠，所以矩阵形式要乘 $W$ 的参数的话就要倒到右边并取转置……就，这个把 $W$ 脑内拆解一下应该就可以理解。

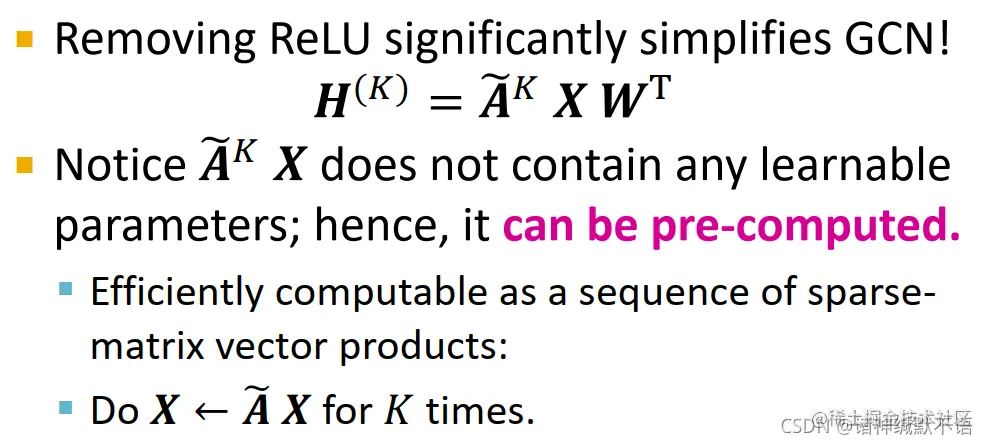

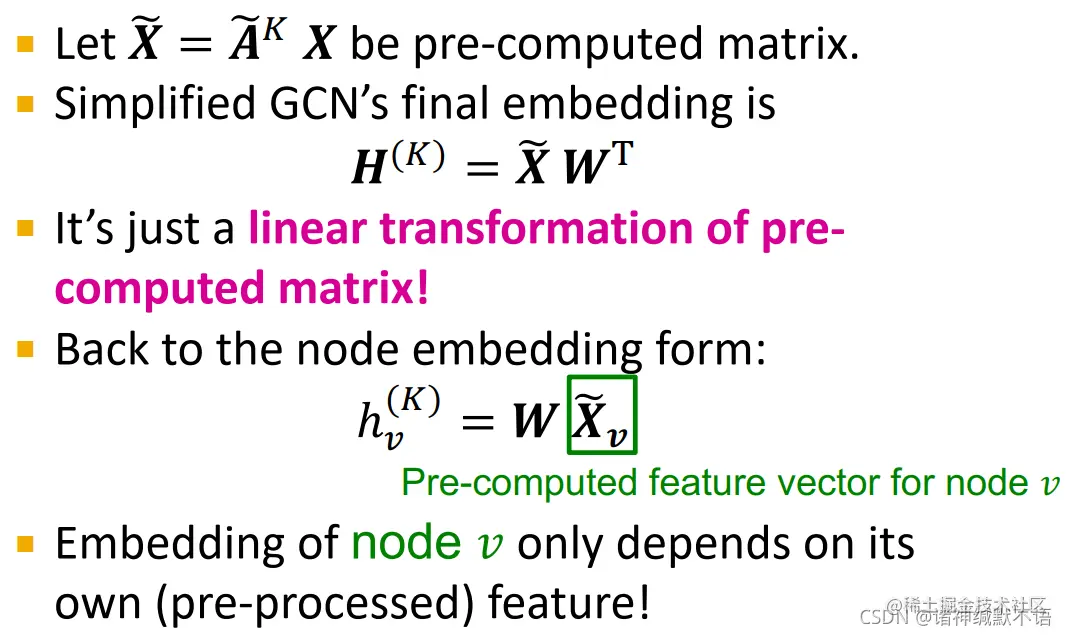

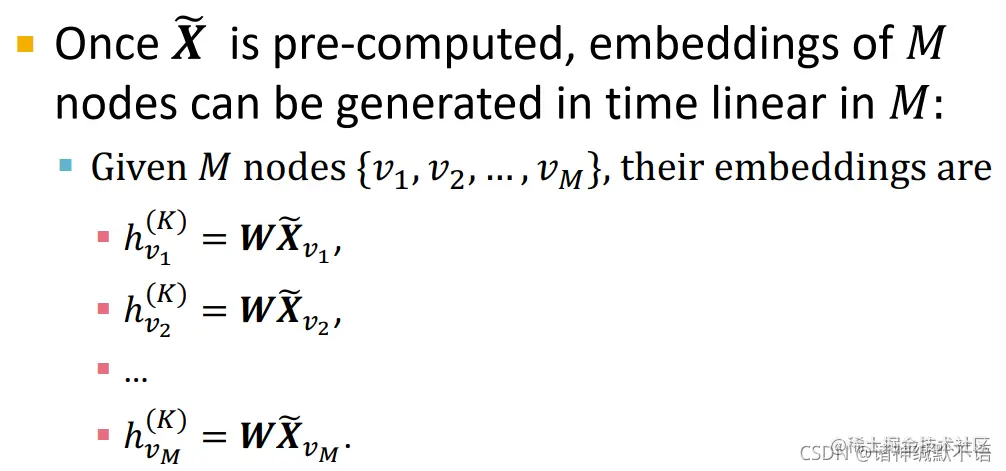

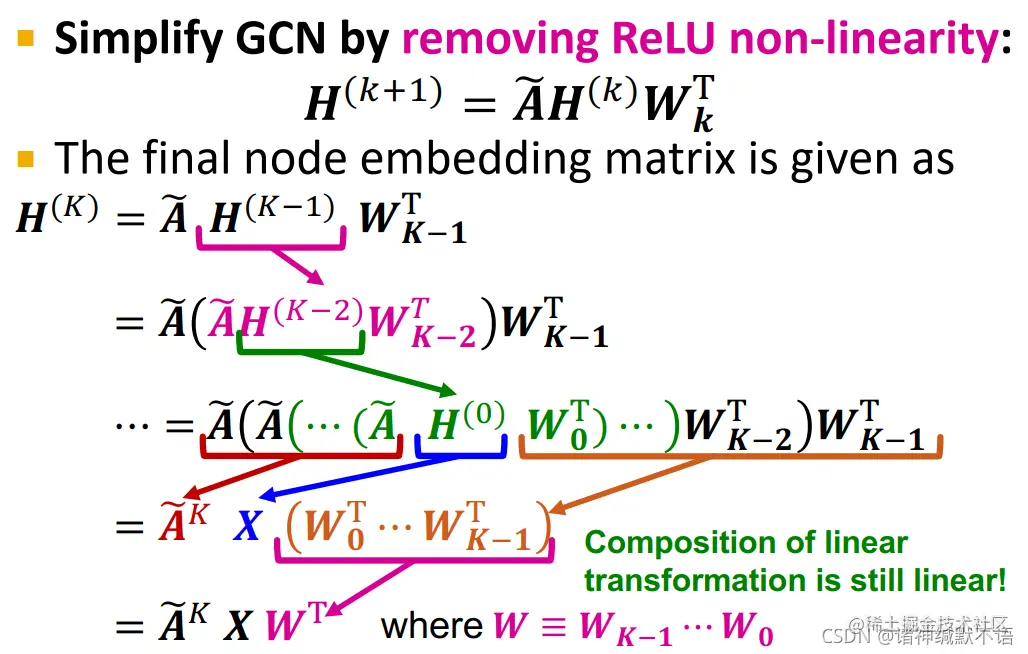

4. Simplifying GCN 移除掉GCN中的ReLU非线性激活函数，以简化GCN：$H^{(k+1)}=\tilde{A}H^{(k)}W_k^T$ 经如下图所示（应该还挺直观的）的迭代推理，易知 $H^{(K)}$ 可以表示为 $\tilde{A}^KXW^T$ 的形式。 其中 $\tilde{A}^KX$ 不含有任何需要训练得到的参数，因此可以被pre-compute。这可以通过一系列稀疏矩阵向量乘法来加速计算过程，即用 $\tilde{A}$ 左乘 $X$ K次。 设 $\tilde{X}=\tilde{A}^KX$，为一个pre-computed matrix，则simplifie GCN的最终嵌入就是：$H^{(K)}=\tilde{X}W^T$ 这就是一个对pre-computed matrix的线性转换。 将矩阵形式转换回节点嵌入形式，即得到 $h_v^{(K)}=W\tilde{X}_v$（其中 $\tilde{X}_v$ 是pre-computed节点 $v$ 的特征向量），即节点 $v$ 的嵌入仅依赖于它自己的pre-processed特征。 $\tilde{X}$ 计算完成后，$M$ 个节点的嵌入就可以以依 $M$ 线性增长的时间复杂度来生成： $h_{v_1}^{(K)}=W\tilde{X}_{v_1}$ $h_{v_2}^{(K)}=W\tilde{X}_{v_2}$ $\dots$ $h_{v_M}^{(K)}=W\tilde{X}_{v_M}$

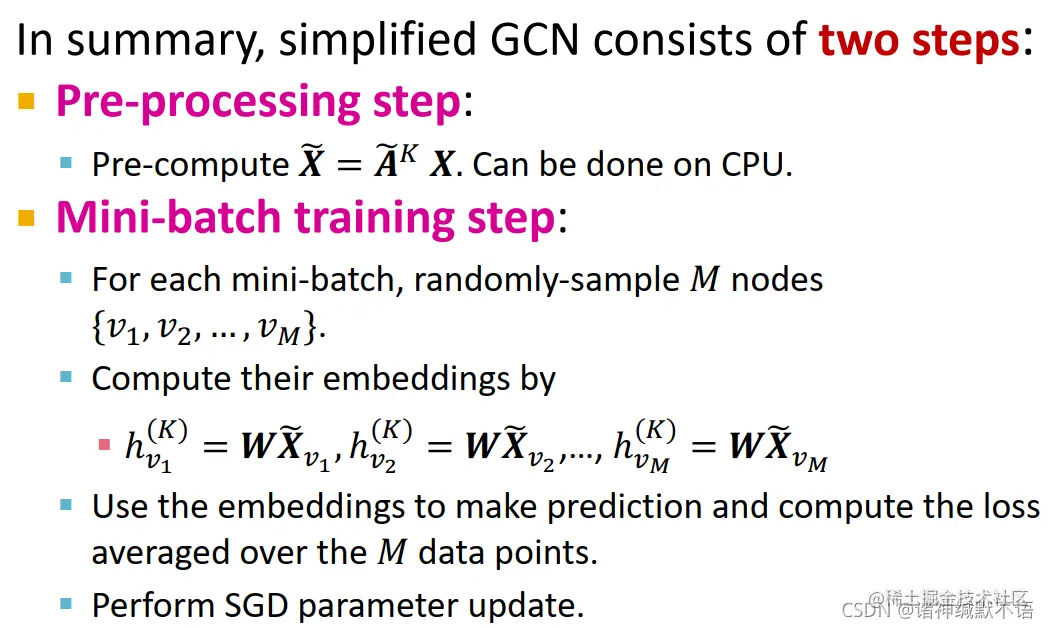

5. Simplified GCN: Summary Simplified GCN分成两步：

   1. pre-processing step: precompute $\tilde{X}=\tilde{A}^KX$（可以在CPU上做）
   2. mini-batch training step: 对每个mini-batch，随机抽样M个节点 $\{v_1,v_2,\dots,v_M\}$ 计算其嵌入：$h_{v_1}^{(K)}=W\tilde{X}_{v_1},h_{v_2}^{(K)}=W\tilde{X}_{v_2},\dots,h_{v_M}^{(K)}=W\tilde{X}_{v_M}$ 用该嵌入进行预测，计算M个数据点上的平均损失函数。 应用SGD参数更新。

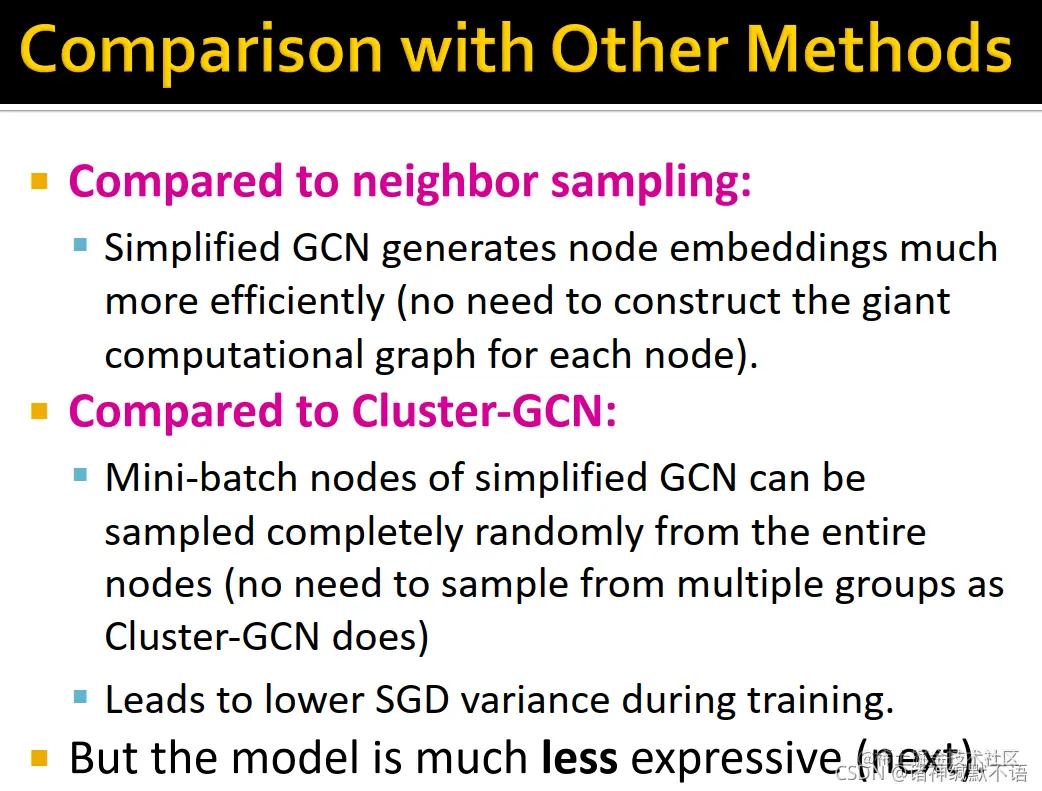

6. SGC与其他方法的比较

   1. 与neighbor sampling相比：SGC生成节点嵌入的效率更高（不需要对每个节点构建大计算图）
   2. 与Cluster-GCN相比：SGC的mini-batch节点可以从整体节点中完全随机地抽样，不需要从几个groups里面抽样。 这样就可以减少训练过程中的SGD variance¹³。

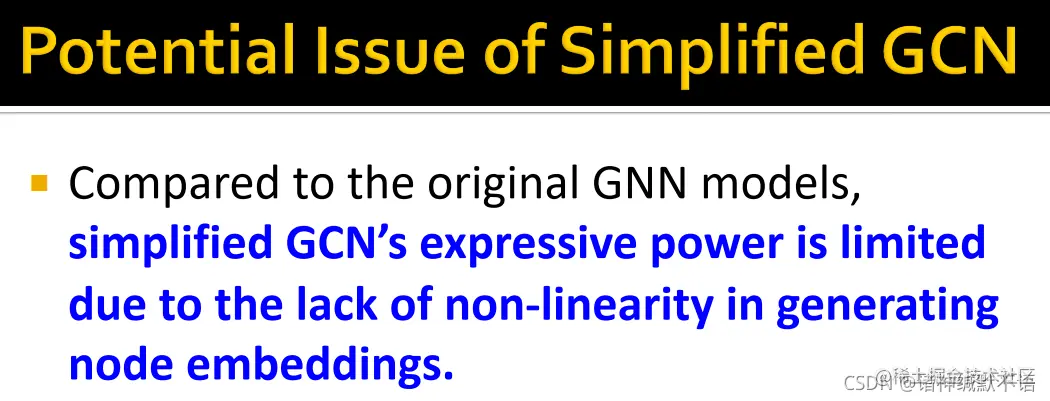

   3. 但这个模型的表现力也更低，因为生成节点嵌入的过程中没有非线性。

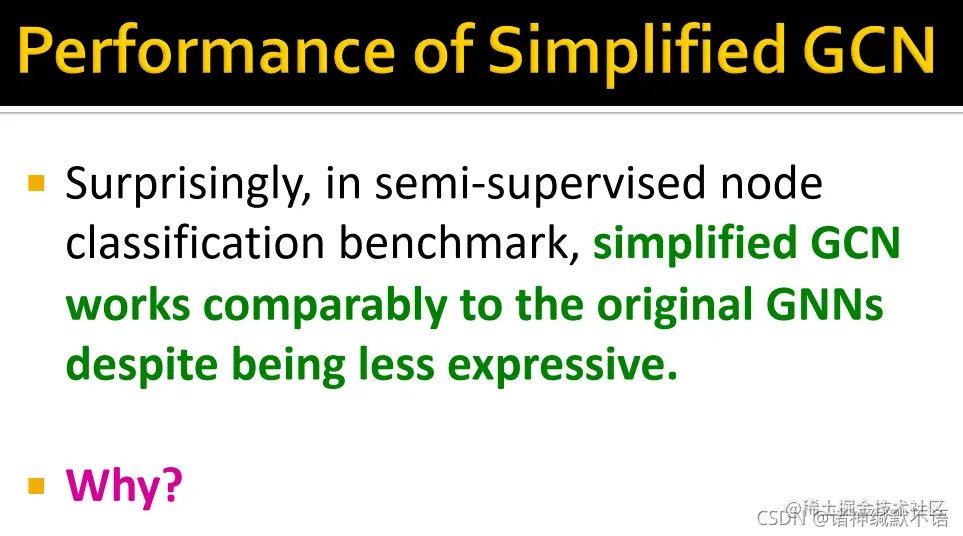

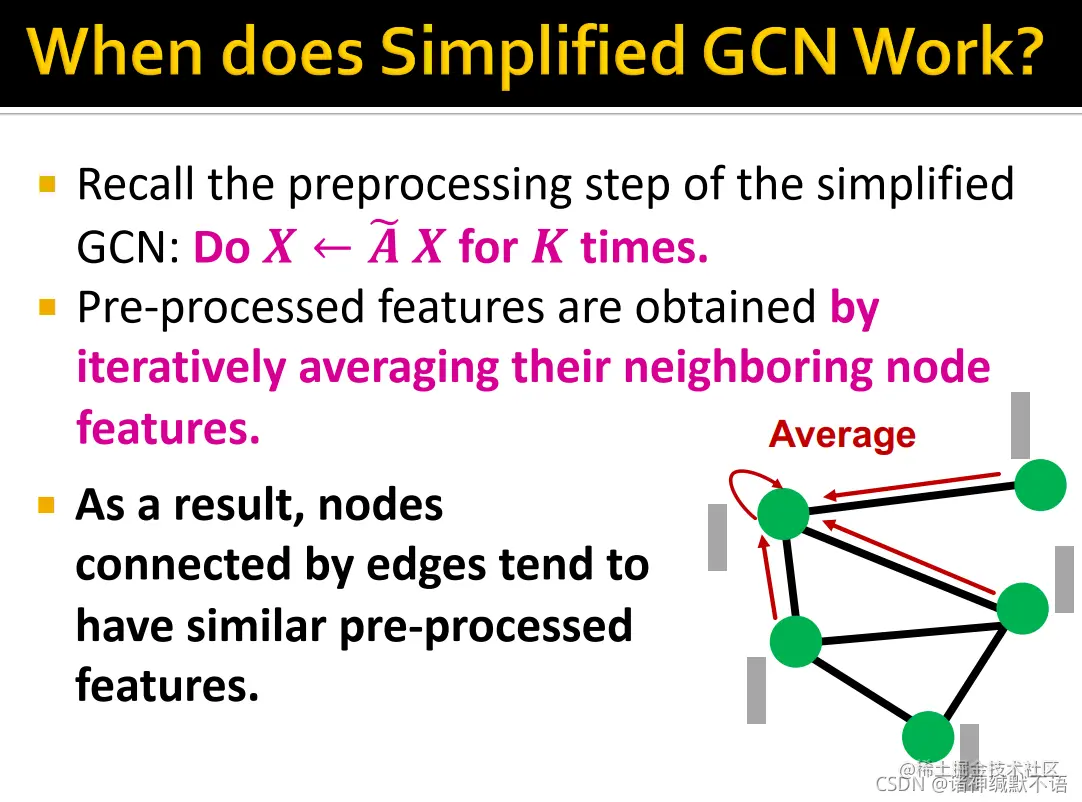

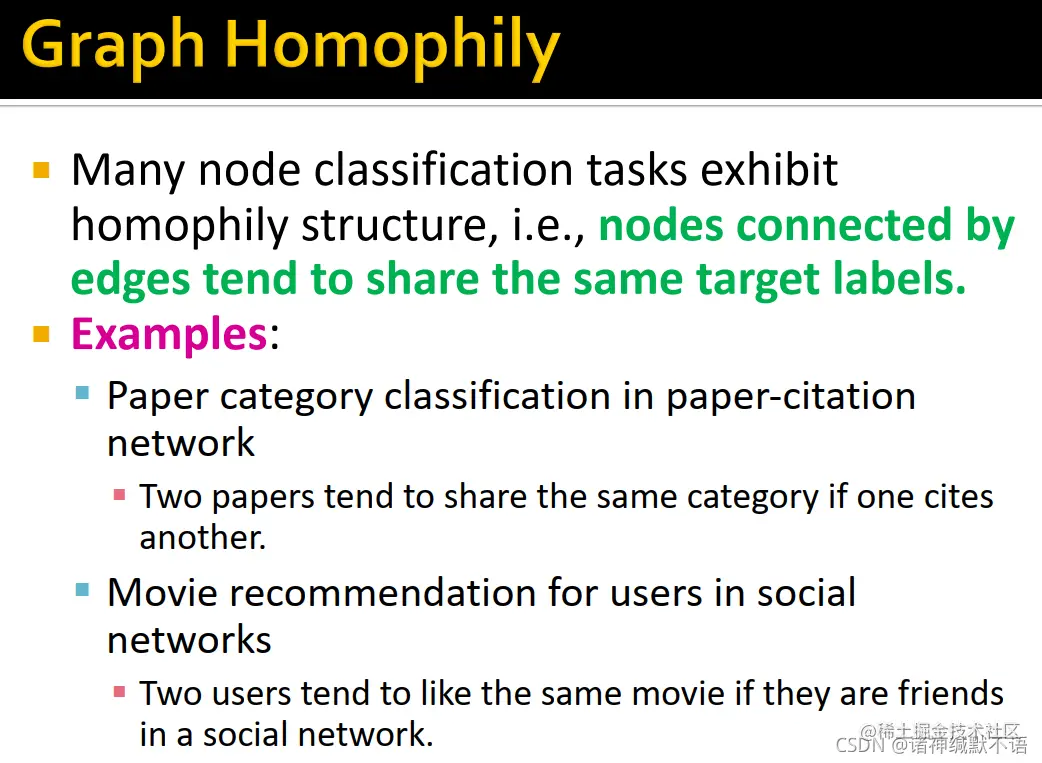

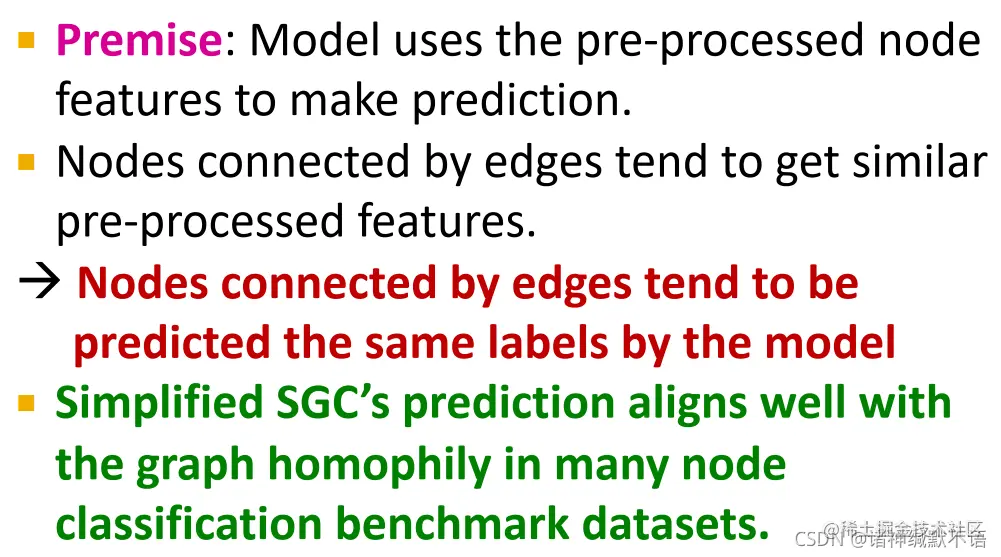

7. 但事实上，在半监督学习节点分类benchmark上，simplified GCN和原始GNNs的表现力几乎相当，这是由于graph homophily¹⁴ 的存在： 很多节点分类任务的图数据都表现出homophily结构，即有边相连的节点对之间倾向于具有相同的标签。 举例来说，在文献引用网络中的文献分类任务，引用文献往往是同类；在社交网络中给用户推荐电影的任务，社交网络中是朋友关系的用户往往倾向于喜欢相同的电影。 在simplified GCN中，preprocessing阶段是用 $\tilde{A}$ 左乘 $X$ K次，即pre-processed特征是迭代求其邻居节点特征平均值而得到的（如下图三），因此有边相连的节点倾向于有相似的pre-processed特征，这样模型就倾向于将有边相连的节点预测为同一标签，从而很好地对齐了很多节点分类benchmark数据集中的graph homophily性质。

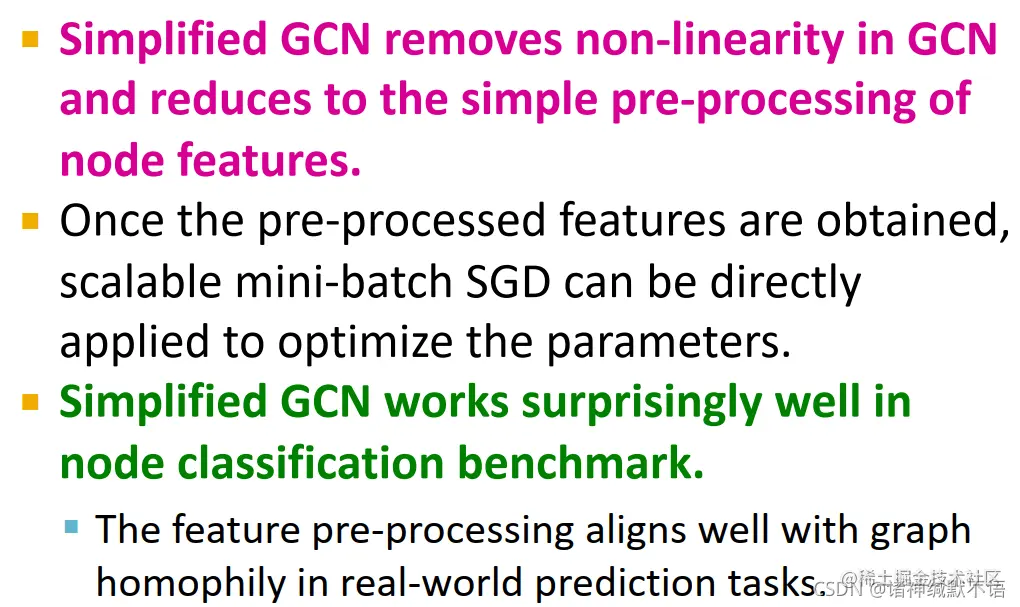

8. simplified GCN: summary

   1. simplified GCN去除了GCN中的非线性，并将其简化为对节点特征进行的简单pre-processing。
   2. 得到pre-processed特征后，就可以直接应用scalable mini-batch SGD直接优化参数。
   3. simplified GCN在节点分类benchmark中表现很好，这是因为特征pre-processing很好地对齐了现实世界预测任务中的graph homophily现象。

Footnotes

1. 可参考我之前写的笔记。 原论文： Inductive Representation Learning on Large Graphs Hamilton et al. (2017) ↩ ↩²

2. Cluster-GCN: An Efficient Algorithm for Training Deep and Large Graph Convolutional Networks Chiang et al. KDD 2019 ↩ ↩²

3. Simplifying Graph Convolutional Networks Wu et al. ICML 2019 ↩ ↩² ↩³

4. 可参考我之前写的笔记：cs224w（图机器学习）2021冬季课程学习笔记4 Link Analysis: PageRank (Graph as Matrix)_诸神缄默不语的博客-CSDN博客 具体的关于这个RWR的relevance score感觉可以参考这两篇文：Fast Random Walk with Restart and Its Applications 和 Supervised and extended restart in random walks for ranking and link prediction in networks。我是没有看的啦，我感觉暂时还无此需要。 ↩

5. scale free 无尺度网络 其典型特征是在网络中的大部分节点只和很少节点连接，而有极少的节点与非常多的节点连接。 可参考：无尺度网络 - 维基百科，自由的百科全书 ↩

6. Redundancy-Free Computation Graphs for Graph Neural Networks ↩

7. 这种按照边来计算message的信息的逻辑好像就是PyG那种计算方式的逻辑……但是实话实说我没太搞懂，就是，我能理解吧，差不多能理解，但是具体的还不懂。以后再慢慢看吧。如果读者诸位能搞懂请告诉我一声。 ↩

8. 关于社区发现问题，可参考我之前写的博文：cs224w（图机器学习）2021冬季课程学习笔记16 Community Detection in Networks_诸神缄默不语的博客-CSDN博客 ↩ ↩²

9. vanilla有香子兰香味的; 香草味的; 普通的; 寻常的; 毫无特色的; ↩

10. subgraph, induced subgraph等概念可参考我之前写的笔记：cs224w（图机器学习）2021冬季课程学习笔记15 Frequent Subgraph Mining with GNNs_诸神缄默不语的博客-CSDN博客 ↩

11. A Fast and High Quality Multilevel Scheme for Partitioning Irregular Graphs Karypis et al. SIAM 1998 ↩

12. 可参考我之前写的笔记。 原论文： Semi-Supervised Classification with Graph Convolutional Networks Kipf & Welling ICLR 2017 ↩

13. 就这个直观上可以理解为SGD每个mini-batch之间如果差异比较小、就每个mini-batch都能代表整体数据的话，应该就说SGD variance比较低。但是具体来说这个SGD variance是什么，我谷歌了一下感觉还是个比较复杂的话题，还有论文啥的……一时之间搞不懂，以后有缘再看吧。 ↩

14. homophily：据我简单谷歌，homophily应该是一种同类相聚的倾向，一种理论。 其他可以参考我之前写的这篇笔记： cs224w（图机器学习）2021冬季课程学习笔记6 Message Passing and Node Classification_诸神缄默不语的博客-CSDN博客 ↩
