前言

本章将会讲解高级网络应用，三层和生成树实验。

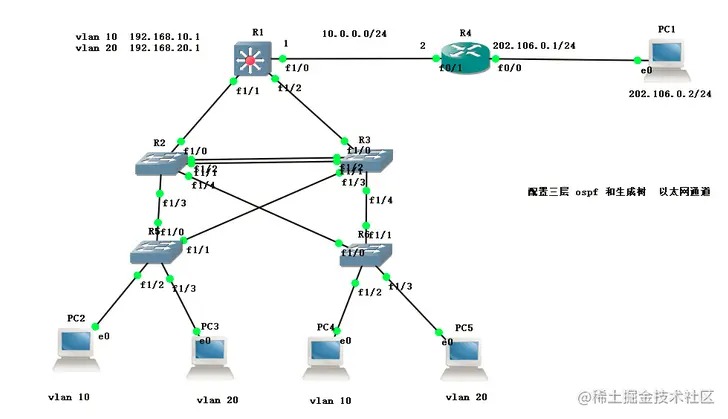

一.实验


1. 实验要求

  1. 配置三层交换
  2. OSPF动态
  3. 以太网通道
  4. 进行ping测试

2.实验命令

三层配置

  • R1(config)#ip routing
  • R1(config)#int f1/0
  • R1(config-if)#no sw
  • R1(config-if)#ip add 10.0.0.1 255.255.255.252
  • R1(config-if)#no sh
  • R1(config-if)#exit
  • R1(config)#vlan 10
  • R1(config-vlan)#vlan 20
  • R1(config-vlan)#int vlan 10
  • R1(config-if)#ip add 192.168.10.1 255.255.255.0
  • R1(config-if)#no sh
  • R1(config-if)#int vlan 20
  • R1(config-if)#ip add 192.168.20.1 255.255.255.0
  • R1(config-if)#no sh
  • R1(config-if)#exit
  • R1(config)#router ospf 1
  • R1(config-router)#router-id 1.1.1.1
  • R1(config-router)#network 10.0.0.0 0.0.0.3 area 0
  • R1(config-router)#network 192.168.10.0 0.0.0.255 area 0
  • R1(config-router)#network 192.168.20.0 0.0.0.255 area 0
  • 和三层交换机连接的两个二层交换机的配置
  • R2#conf t
  • R2(config)#int range f1/0 -4
  • R2(config-if-range)#sw mo tr
  • R2(config-if-range)#exit
  • R2(config)#int range f1/1 -2
  • R2(config-if-range)#channel-group 1 mode on
  • R2(config-if-range)#exit
  • R2(config)#vlan 10
  • R2(config-vlan)#vlan 20
  • R2(config-vlan)#exit
  • R2(config)#spanning-tree vlan 10 root primary
  • R2(config)#spanning-tree vlan 20 root secondary
  • R2(config)#
  • R3#conf t
  • R3(config)#int range f1/0 -4
  • R3(config-if-range)#sw mo tr
  • R3(config-if-range)#int range f1/1 -2
  • R3(config-if-range)#channel-group 1 mode on
  • R3(config)#vlan 10
  • R3(config-vlan)#vlan 20
  • R3(config-vlan)#exit
  • R3(config)#spanning-tree vlan 20 root primary
  • R3(config)#spanning-tree vlan 10 root secondary
  • 和电脑连接的两个交换机的配置
  • R5(config)#int range f1/0 -1
  • R5(config-if-range)#sw mo tr
  • R5(config-if-range)#exit
  • R5(config)#vlan 10
  • R5(config-vlan)#vlan 20
  • R5(config-vlan)#exit
  • R5(config)#int f1/2
  • R5(config-if)#sw ac vlan 10
  • R5(config-if)#int f1/3
  • R5(config-if)#sw ac vlan 20
  • 和单层交换链接的了路由器的配置
  • R4(config)#int f0/1
  • R4(config-if)#ip add 10.0.0.2 255.255.255.252
  • R4(config-if)#no sh
  • R4(config-if)#int f0/0
  • R4(config-if)#ip add 202.106.0.1 255.255.255.0
  • R4(config-if)#no sh
  • R4(config-if)#exit
  • R4(config)#router ospf 1
  • R4(config-router)#router-id 4.4.4.4
  • R4(config-router)#network 10.0.0.0 0.0.0.3 area 0
  • R4(config-router)#network 202.106.0.0 0.0.0.255 area 0
  • 电脑配置
  • pc1 ip 202.106.0.2 255.255.255.0
  • pc2 ip 192.168.10.2 255.255.255.0
  • pc3 ip 192.168.20.2 255.255.255.0
  • pc4 ip 192.168,10.3 255.255.255.0
  • pc5 ip 192.168.20.3 255.255.255.0
