前言

在之前的文章中，对漫反射光照模型进行了介绍，核心是利用兰伯特定律来描述。本篇介绍光照模型中的高光反射(也就是我们经常说的镜面反射)，同样使用Unity游戏引擎来实现。

高光反射的由来

在介绍高光反射之前，我们先来看看当一束光线从光源发出，照射到物体表面的这一系列过程都发生了什么？光线发出会跟物体发生相交，而相交的结果有两种:散射和吸收。这里吸收我们暂时不考虑。光线经过物体表面散射之后，也会有两种结果:即要么散射到物体内部，要么散射到物体的外部。散射到物体内部的现象被称为折射，而到外部的部分就形成了反射。高光反射就是用来描述散射到物体外部的这一部分辐射量的。

利用Phone模型计算高光

知道了高光反射的由来，最后需要将其转换为一个数学问题。这个时候就该Phone模型上场了:

specular = lightColor * specularColor * max(0,v·r)^gloss //gloss为光泽度，可以理解为一个常数

从公式我们可以看出模型需要的信息包括观察方向和反射方向，而反射方向的计算方式又需要光源方向和物体表面的法线方向，所以为了利用Phone模型来描述高光反射，我们总共需要四个信息，即物体表面法线、观察方向、光源方向、反射方向。

在unity中的具体实现

有了前面的理论知识之后，来看看在Unity引擎中如何具体实现。

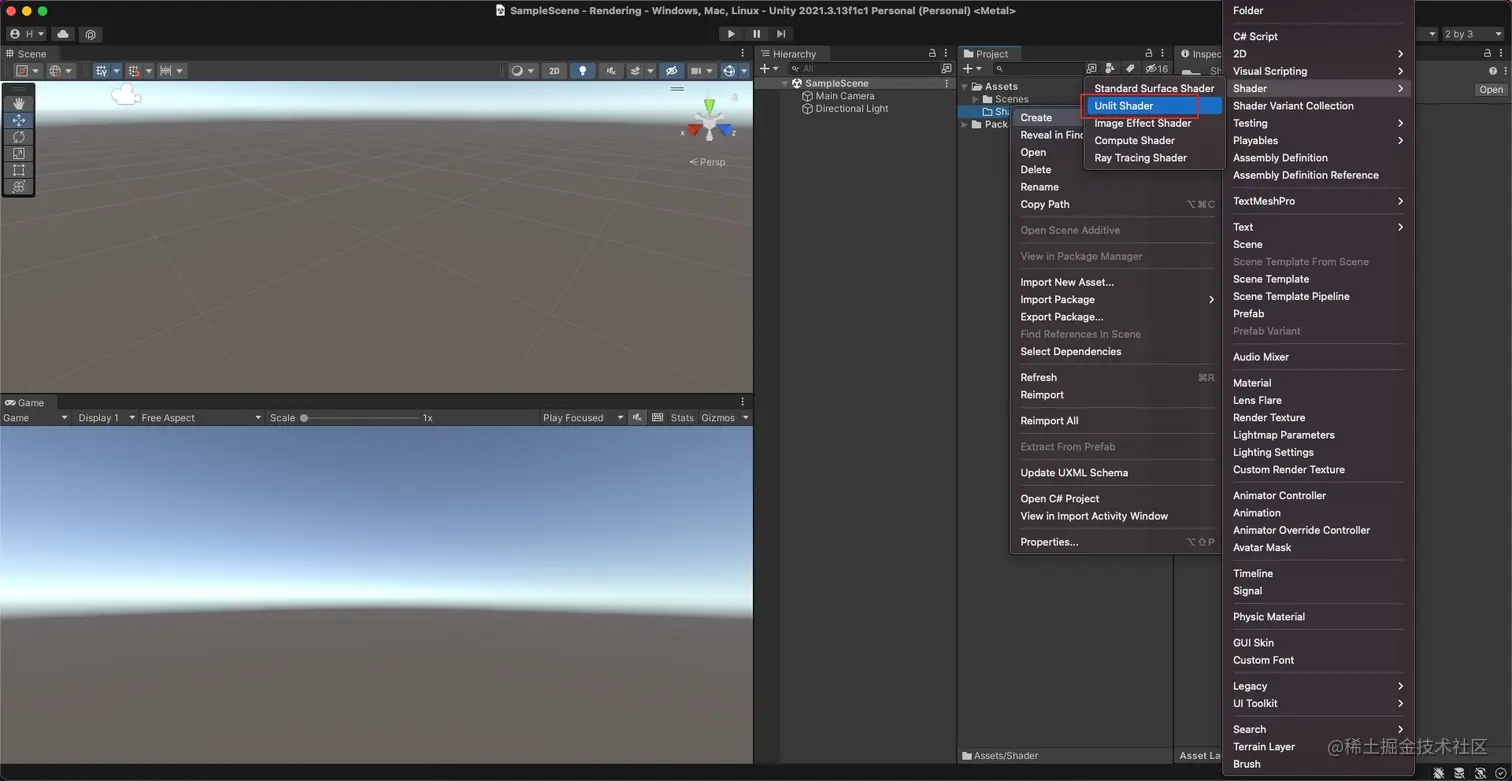

• 1、在Project面板右键创建一个Unlit Shader，将其命名为Specular。

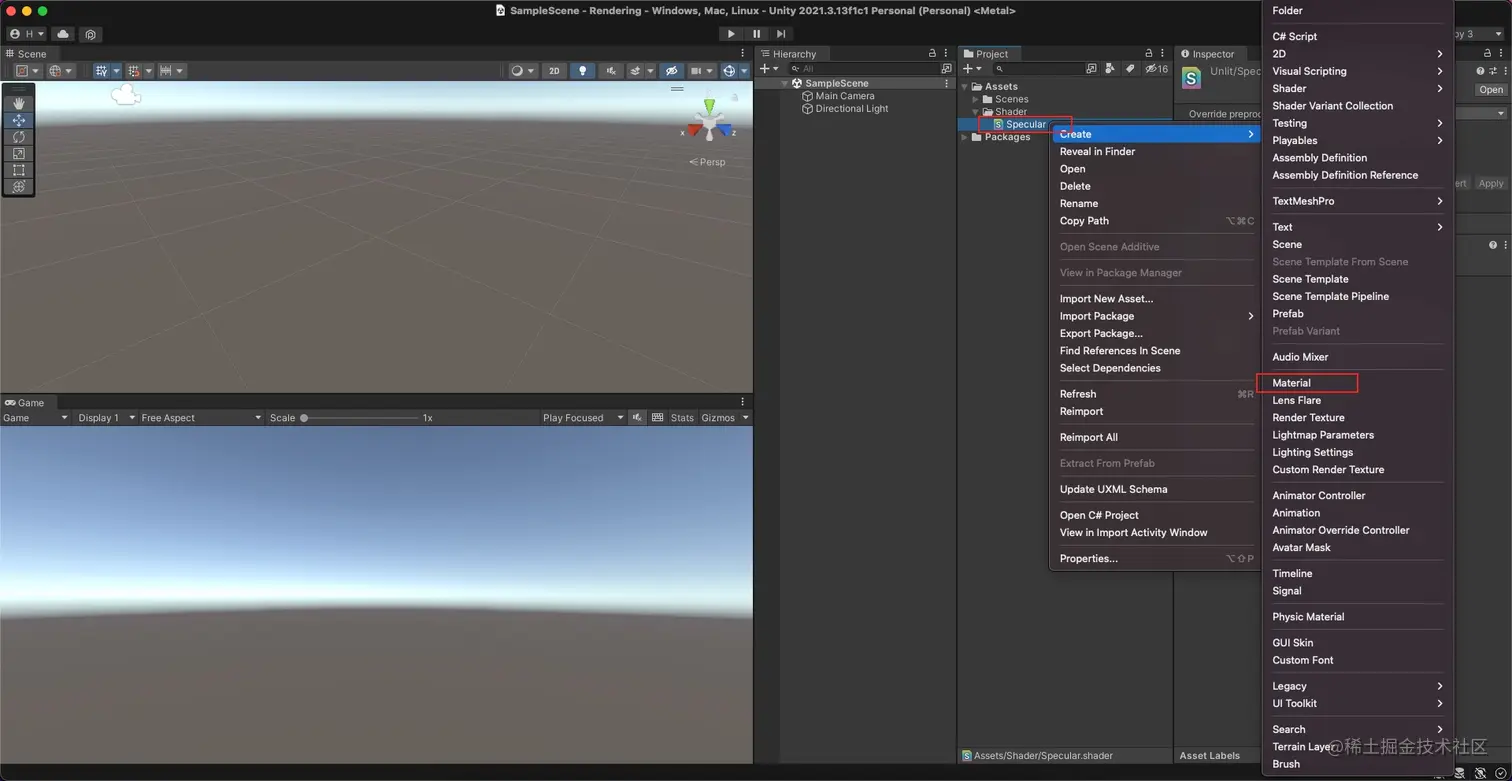

• 2、选中刚刚创建的Specular，右键创建一个Material。

• 3、在Hierarchy面板创建一个Sphere，并将第2步创建的Material拖拽赋值到Sphere上。

• 4、使用脚本IDE打开第一步创建的Shader，添加代码如下：

Shader "Unlit/Specular"
{
    Properties
    {
        //漫反射颜色
        _Diffuse("Diffuse",Color)=(1.0,1.0,1.0,1.0)
        //高光颜色
        _Specular("Specular",Color)=(1.0,1.0,1.0,1.0)
        //光泽度 值越大高光点越小
        _Gloss("Gloss",Range(1,90)) = 20
    }
    SubShader
    {
        Tags { "RenderType"="Opaque" }
        LOD 100

        Pass
        {
            CGPROGRAM
            #pragma vertex vert
            #pragma fragment frag

            #include "UnityCG.cginc"
            #include "UnityLightingCommon.cginc"

            float4 _Diffuse;
            float4 _Specular;
            float _Gloss;

            struct appdata
            {
                float4 vertex : POSITION;
                float3 normal : NORMAL;
            };

            struct v2f
            {
                float4 vertex : SV_POSITION;
                float4 posWS:TEXCOORD0;
                float3 nDirWS:TEXCOORD1;
            };

            v2f vert (appdata v)
            {
                v2f o;
                o.vertex = UnityObjectToClipPos(v.vertex);
                o.posWS = mul(unity_ObjectToWorld,v.vertex);
                o.nDirWS=UnityObjectToWorldNormal(v.normal);
                return o;
            }

            fixed4 frag (v2f i) : SV_Target
            {
                float3 nDirWS = i.nDirWS;
                float3 lDirWS = _WorldSpaceLightPos0.xyz;
                float3 vDirWS = normalize(_WorldSpaceCameraPos.xyz - i.posWS.xyz);
                float3 hDirWS = normalize(vDirWS + lDirWS);
                float3 rDir = reflect(-lDirWS,nDirWS);
                float nDotl = dot(nDirWS,lDirWS);
                float lambert = max(0,nDotl);
                //构建Phong光照模型
                float3 ambient  = UNITY_LIGHTMODEL_AMBIENT.xyz;
                float3 diffuse = _LightColor0.rgb *   _Diffuse.rgb * lambert;
                float vDotr = dot(vDirWS,rDir);
                float phone = _LightColor0.rgb * _Specular.rgb * pow(max(0,vDotr),_Gloss);
                float3 col = ambient + diffuse + phone;
                return fixed4(col,1.0);
            }
            ENDCG
        }
    }
}

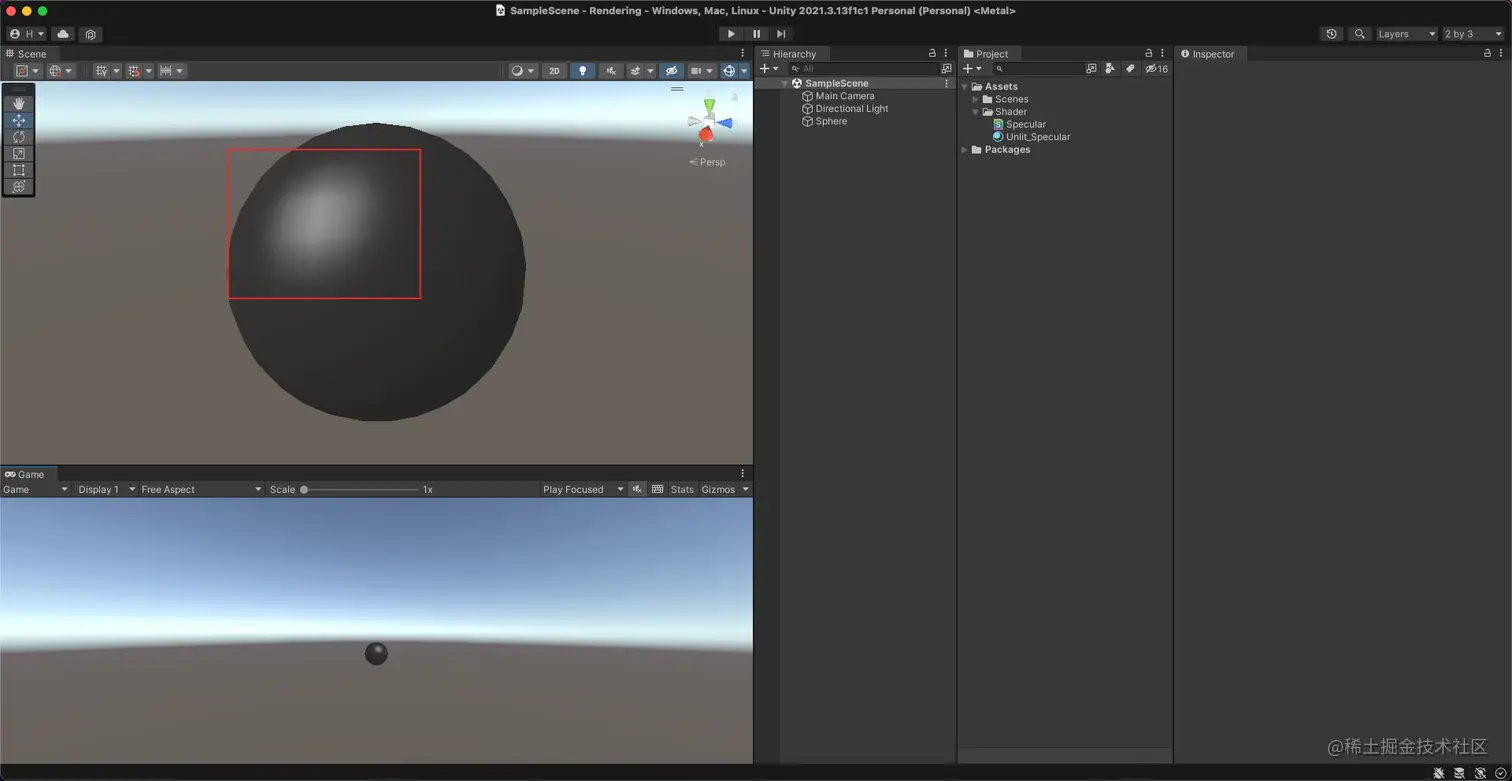

• 5、查看效果。

最后

Shader中的颜色参数设置比如漫反射颜色，高光颜色，光泽度等参数可以在材质面板中自由设置。本篇主要介绍了Phone光照模型中的高光是如何描述的。OK，本篇就到这里。
