Android架构师——插件化框架之文件结构解读

Coolbreeze
130 阅读5分钟

Class 文件与 Dex 文件的结构解读

一、Class 文件

Class 文件是 Java 虚拟机定义并被其所识别的文件格式，通俗地讲，每一个接口

或者类对应一个 Class 文件。

1.Class文件格式

1.Class 文件是一组以 8 位字节为基础单位的的二进制流。 2.各数据项目之间没有任何分隔符 3.Class 文件格式采用的结构只有两种数据结构：无符号数和表。 4.无符号数：以 u1,u2 等表示 1，2 个字节的无符号数，无符号数可用于描述数 字、索引引用、数量值、字符串值。 5.表：以多个无符号数或者表组成，通常以_info 结尾，整个 Class 文件就是一张

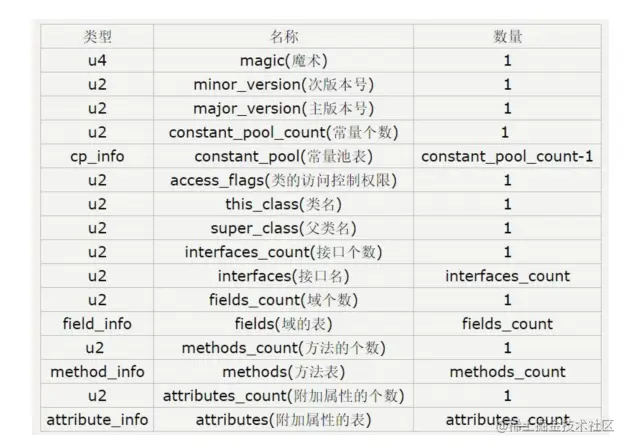

2.Class文件的组成：

  • 魔数：Class 文件开始四个字节是魔数，用于验证该文件是否能被虚拟机

执行

  • 版本号：魔数后四个字节则是 Class 文件的主版本号和次版本号
  • 常量池：版本号后面紧跟着的则是常量池部分。常量池不同与 java 中， 它是由 1 开始计数的，常量痴表的数目是常量个数减一。第 0 项为保留项目， 用于指示当前 Class 文件不需要引用任何一个常量池。常量池中主要包含两大

类常量：

  • 字面量：包括文本字符串，被声明为 final 的常量值等。
  • 符号引用：包括类和接口的权限定名，字段的名称和描述符，方法
  • 的名称和描述符
  • 访问标志：常量池部分结束后则是访问标志部分，该部分包括信息：是类 还是接口，是否定义为 public，是否 final，是否 abstract 等信息。
  • 访问标志之后则是类索引，父类索引，接口索引集合部分，该部分的主要 信息为：该类的信息的索引，父类的信息的索引，实现接口的个数和对应接 口信息的索引。（通过指向一个类型为 CONSTANT_Class_info 的类描述符常 量，从而在对应的常量池找到相关信息）
  • 字段表：接下来的部分则是用于描述类声明的变量信息，包括变量的作用 域，是否为 static，是否为 final 等信息。
  • 方法表：方法表则是用于描述类中方法的信息，与字段表类似。
  • 属性表：属性表在字段表和方法表中都会出现，主要用于描述某些场景特 有的信息。比如方法是否抛出异常，被 final 声明的变量的值，内部类列表等信息。

二、Dex 文件

Dex 是 Android 平台上(Dalvik 虚拟机，art 虚拟机)的可执行文件，每个 APK 压

缩包中都包含一个（或者多个 MultiDex）Dex 文件，Dex 文件中包含了 app 的

所有源码。

1.Dex文件的结构

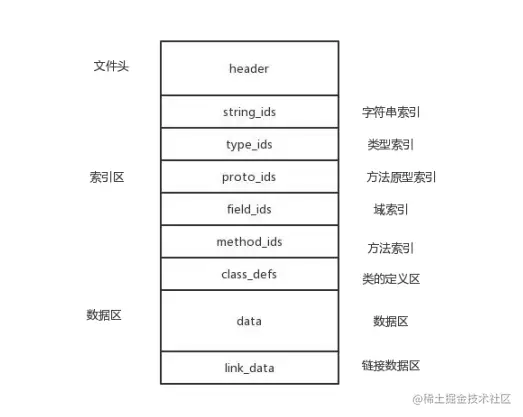

1.Dex 文件是一组以 8 位字节为基础单位的的二进制流。 2.Dex 文件的各数据项目之间也没有任何分隔符 3.Dex 文件由文件头，索引区，数据区三个部分组成其各个元素的解释如下：

der：dex 文件头部，记录整个 dex 文件的相关属性

string_ids：字符串数据索引，记录了每个字符串在数据区的偏移

量

  • type_ids：类型数据索引，记录了每个类型的字符串索引
  • proto_ids：原型数据索引，记录了方法声明的字符串，返回类型字符串，参数列表
  • field_ids：字段数据索引，记录了所属类，类型以及方法名
  • method_ids：类方法索引，记录方法所属类名，方法声明以及方法名等信息
  • class_defs：类定义数据索引，记录指定类各类信息，包括接口， 超类，类数据偏移量
  • data：数据区，保存了各个类的真实数据
  • link_data：连接数据区

2.header

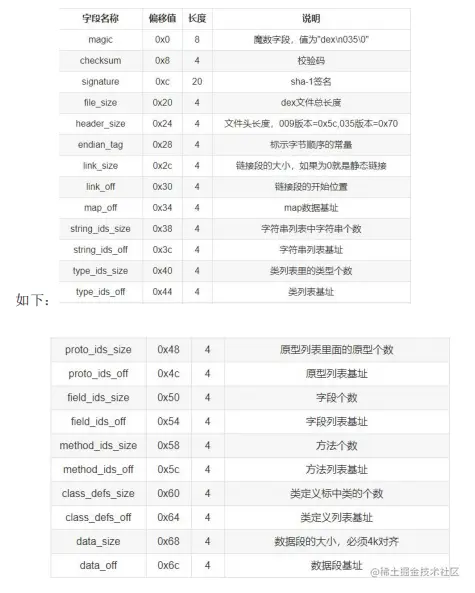

文件头记录了 dex 文件的一些基本信息, 以及大致的数据分布。其各字段及解释

3.索引区

索引区中索引了整个 dex 中的字符串、类型、方法声明、字段以及方法的信息, 其结构体的开始位置和个数均来自 dex 文件头中的记录

  • 字符串索引区：描述 dex 文件中所有的字符串信息
  • 类型索引区：描述 dex 文件中所有的类型, 如类类型、基本类型、返回值 类型等
  • 方法声明索引区：描述 dex 文件中所有的方法声明
  • 字段索引区：描述 dex 文件中所有的字段声明, 这个结构中的数据全部都 是索引值, 指明了字段所在的类、字段的类型以及字段名称
  • 方法索引区：描述 Dex 文件中所有的方法, 指明了方法所在的类、方法的 声明以及方法名字

4.数据区

索引区中的最终数据偏移以及文件头中描述的偏移都指向数据区, 还包括了即 将要解析的 class_def_item

class_def_item：这个结构由 dex 文件头中的 classDefsSize 和 classDefsOff 所指向, 描述 Dex 文件中所有类定义信息, 每一个 DexClassDef 中包含一个 DexClassData 的结构(classDataOff),每一个 DexClassData 中包含了一个 Class 的数据, Class 数据中包含了所有的方法, 方法中包含了该方法中的所有指令

以上就是Android开源框架学习的；插件化文件结构解读，如果需要了解更多> 前往

传送直达↓↓↓ ：link.juejin.cn/?target=htt…。

三、文末

Class 文件和 Dex 文件对比

  • Class 文件是 JVM 的执行文件，而 Dex 文件是安卓虚拟机（Dalvik，art） 的执行文件
  • Class 文件对应 Java 中每一个类，而 Dex 文件则包含整个 APK 文件中的 JAVA 代码，故 Dex 文件可以大大缩小体积，减少 Class 文件的数据冗余，有 利于在移动端中运行。（可以通过 SDK 中的 dx 命令将若干个 Class 文件转化 为 Dex 文件）
