〇、前言

在上一篇文章《CSS行内布局（一）：字体》中，我们深入到字体内部，学习了font-size改变文字大小的原理，以及如何计算行内元素的内容区域的高度。这些知识点都与本文内容相关联，所以我强烈建议尚未阅读过的小伙伴，先看完上一篇文章后再继续下文。

这一篇是本系列最核心的部分，我们将通过学习一个看似简单，实则却很复杂的属性——line-height，来一窥行内布局的究竟。主要将涉及以下内容：

行内布局模型及相关概念，如：根行内框（root inline box），行框（line box）
行高的意义，以及与行框高度的关系
行内框中幽灵般的支柱（strut）字符
line-height: normal的真正含义

本文所有描述基于最新草案：CSS Inline Layout Module Level 3

一、测验

由于大家或多或少都使用过line-height，网上相关的文章也很多，所以为了节省大家的时间，我们先来做一个小测验（例1）：

代码很简单，问题是：

你知道为什么的高度是164px，而不是150px吗？
你知道这个164px的计算过程吗？

如果你对这两个问题的答案都一清二楚，那么恭喜你，你可以关闭这个页面了。相反，如果你并不能回答这两个问题，那么本文能帮你找到答案。

二、定义

先来看下规范中对line-height的定义：

属性名	line-height
描述	此属性将指定行内框（inline box）的行高。在行内布局中，行高将被用于确定行内框的布局边界（layout bounds），而布局边界会影响行框（line box）的高度
取值类型	normal、数字（如：1.3）、带单位的长度（如：100px）、百分比（如：130%）
初始值	normal
是否可被继承	是

line-height直译为行高，可行高又是什么呢？规范中说与布局边界、行框等概念有关，而这些概念都存在于行内布局模型之中。

三、行内布局模型

一切的开始，都要从一个朴素的例子（例2）说起：

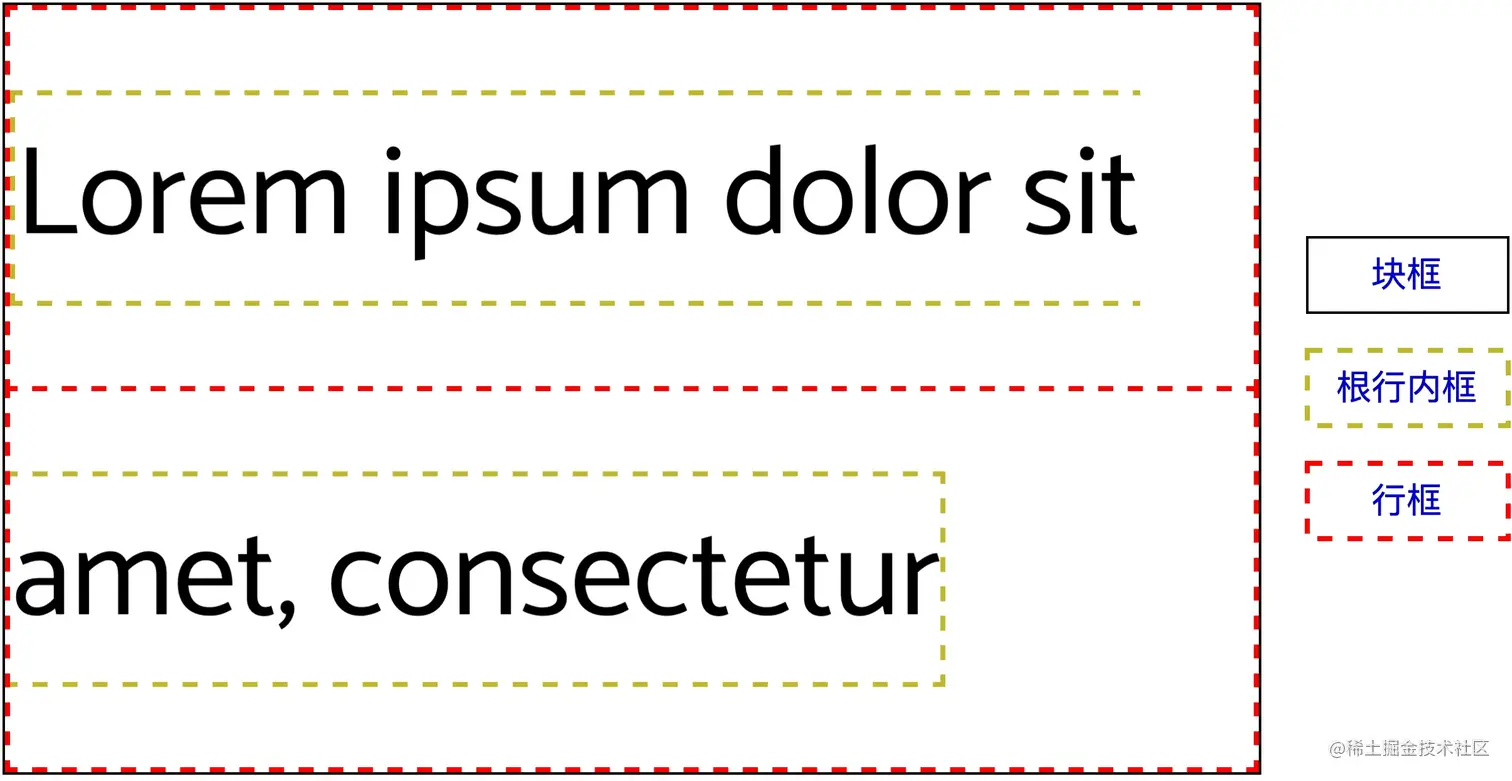

例2与例1的代码很相似，只是渲染了一段普通的文本而已，其背后的行内布局模型如下：

3.1 根行内框

CSS是一个框（box，或称为盒）的世界，几乎所有元素的模型都是一个框，比如：块元素对应块框，行内元素对应行内框。

在行内布局中，所有的文本和行内元素都被放在一个根行内框（root inline box）中。比如例2，你就可以想象成下面这样的一个层级结构：

<p>
  <root-inline-box>
    Lorem ipsum dolor sit amet, consectetur
  </root-inline-box>
</p>

根行内框并不可见，也无法设置其样式，且始终只有一个。当遇到换行时，根行内框与普通行内框一样，会分裂成多个片段（fragment）。所以在例2中，虽然有两行文本，但是根行内框只有一个，每行只是根行内框的一个片段。

3.2 行框

在每一行中，根行内框的片段又被置于一个行框（line box）之中，有几行内容就有几个行框。行框的宽度一般与容器块框的宽度相同，而行框的高度由其内部行内框的布局边界决定，而布局边界又由line-height计算得到。

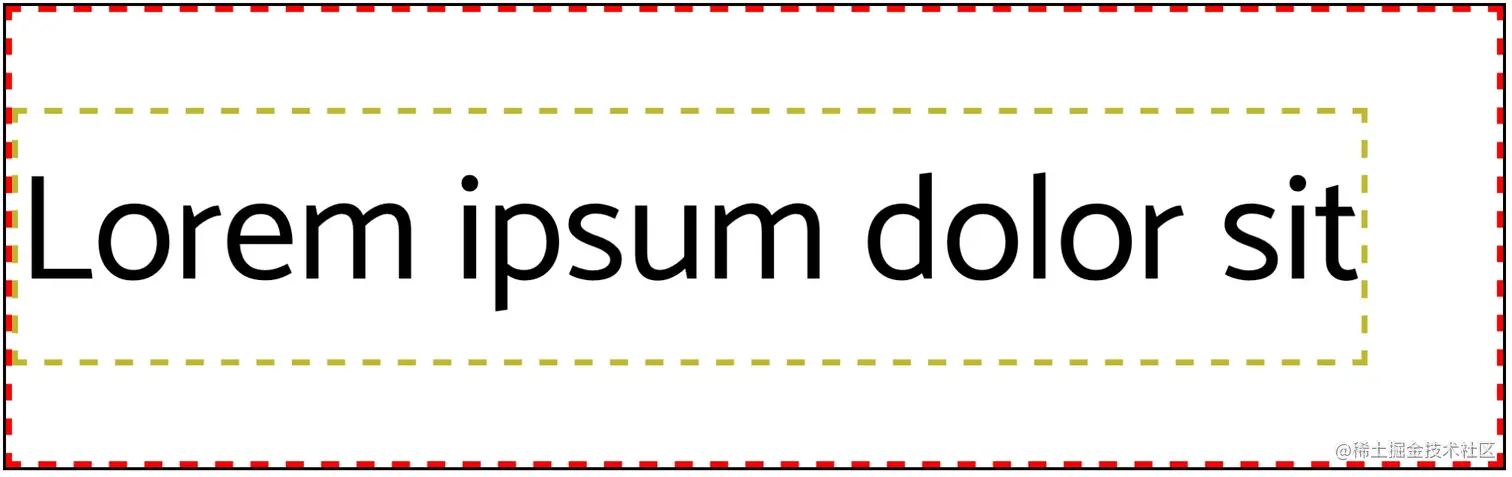

另外，行框也不可见，所以无法直接获取行框的高度。不过，因为行框之间相互堆叠起来，中间没有任何空隙（本文暂不考虑存在float元素的情况），也不会相互重叠，所以在普通文档流中，如果容器块框未设置高度，那么块框的高度默认就是其中所有行框的高度之和（如例2的模型图所示）。而当块框中只有一行内容，也就是只有一个行框的时候，块框的高度就是行框的高度。假如我们截取并只渲染例2的第一行，通过element.clientHeight等API，很容易就能得到的高度为150px，也就是说这一行的行框高度为150px。见例3：

它的模型图如下：

接下来，我们就基于例3来看一下line-height是如何决定行框高度的。

四、line-height: 150px

4.1 line-height的作用对象

在讲line-height的作用之前，必须要先明确line-height的作用对象。

在CSS规范的描述中可以看出，line-height的作用对象是行内框。但是在以上所有的例子中，我们都是在上设置的line-height，难道用错了吗？其实并不是。由于line-height可被继承，所以当我们在上设置line-height时，这个属性值会被里所有的行内框所继承，包括根行内框。也就是说，line-height: 150px实际作用的对象是根行内框，而不是本身。与line-height类似的属性还有font-family、font-size等。

4.2 行高

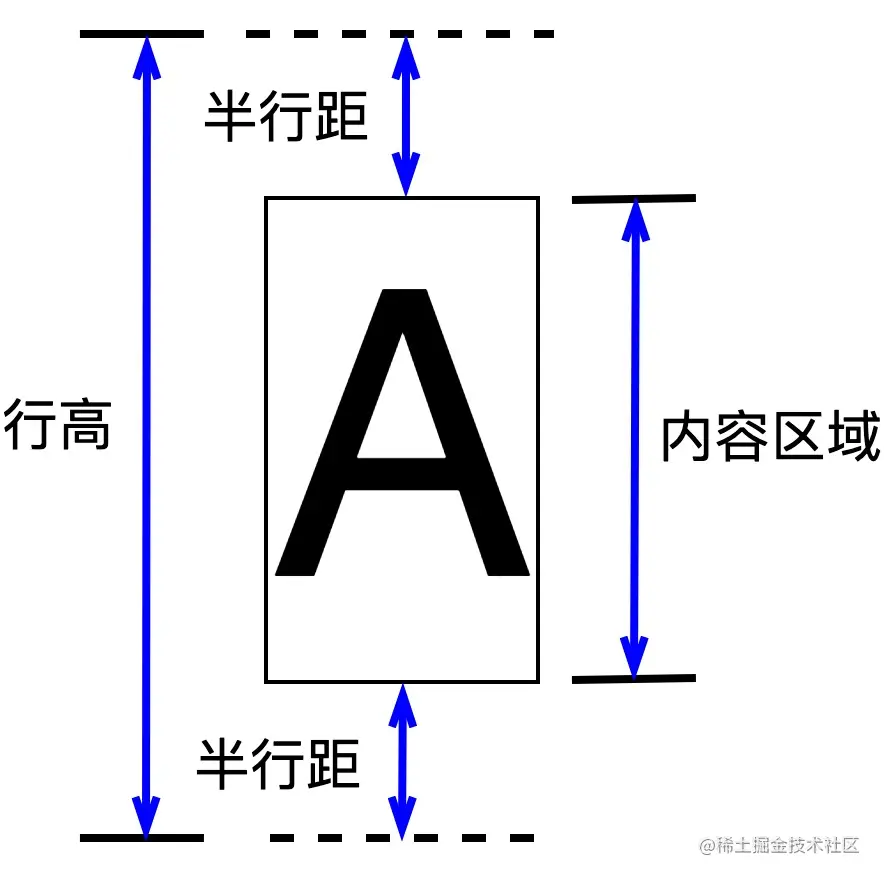

对一个行内框来说，line-height的值就是行高的值。行高是个印刷排版方面的专有名词，但是在不同环境下可能意义略有不同。在CSS中，它表示的意义如下图：

行高与内容区域的高度相减得到一个值，称为行距（leading），行距的一半加在内容区域上方，另一半加在下方，即：

行距 = 行高 - 内容区域
半行距 = 行距/2

行高的上边界与下边界称为布局边界（layout bounds），而上下边界之间的距离就是行框的高度。用通俗的话讲，行框在高度上需要恰巧把上下布局边界给包住。

回到例3，现在已知根行内框的字体为Catamaran、字号为50px、行高为150px，结合Catamaran的UPM、ascent和descent等信息：

字体	UPM	ascent	descent
Catamaran	1000	1100	540

我们可以计算出以下根行内框的布局信息：

内容区域 = 字号 / UPM * (ascent + descent)
       = 50 / 1000 * (1100 + 540)
       = 82

行距 = 行高 - 内容区域
    = 150 - 82
    = 68

半行距 = 行距 / 2
      = 68 / 2
      = 34

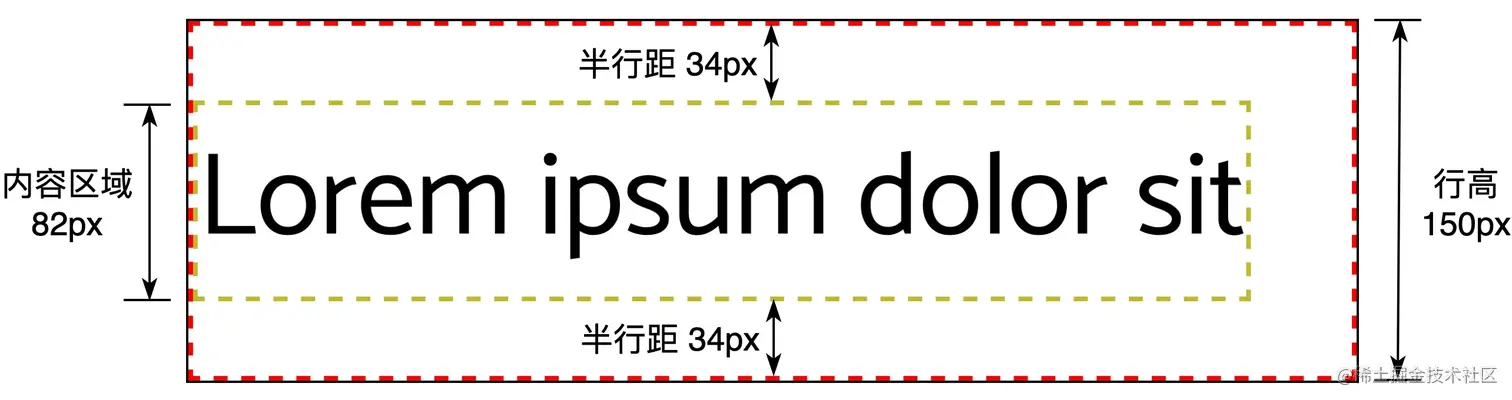

所以在例3中，行高、行框高度和块框高度都是150px。

关于如何查看字体属性，以及如何计算行内元素的内容区域的高度，请阅读上一篇文章

有时，行高并不一定比内容区域高。当行高小于内容区域时，行距为负值。在这种情况下，会从内容区域上下两边分别减去半个行距。假设将例3中的line-height改成50px，那么根行内框的内容区域高度不变，而行距变成了：

行距：50 - 82 = -32
半行距：-32 / 2 = -16

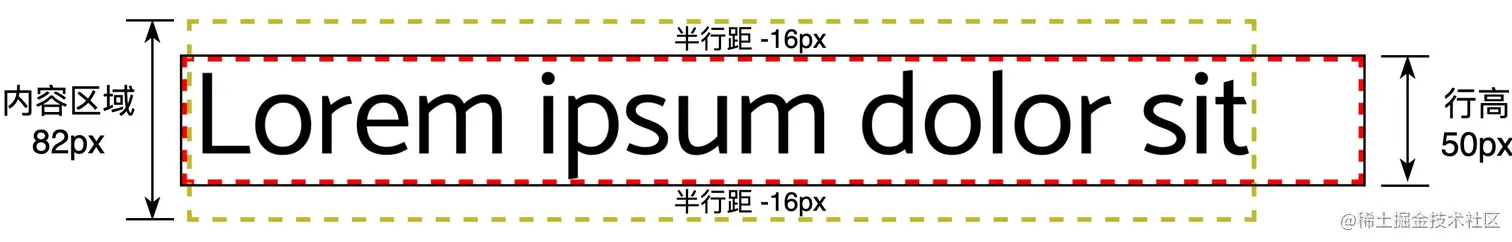

其渲染出来的结果如下：

此时，行高、行框高度和块框高度都是50px。

五、行框高度

到目前为止，你可能会有一个错觉，以为行框的高度和行高永远相等，然而事实并非如此。看下面这个例子（例4）：

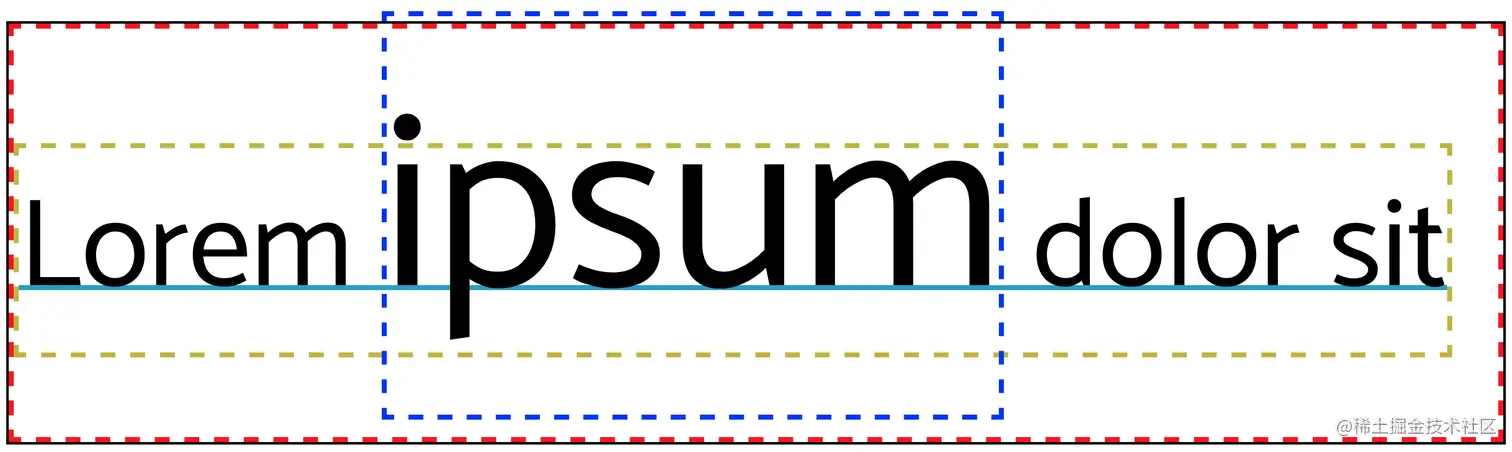

在这个例子中，ipsum被包裹在#big元素中，并设置了更大的字号，其他部分都与例3相同。但是，只要审查一下元素，你就会发现的高度变成了164px，而不是150px，这是为什么呢？答案还是在行内布局模型之中，如下：

对比之前的模型图，这次多了基线以及#big这个元素对应的行内框。

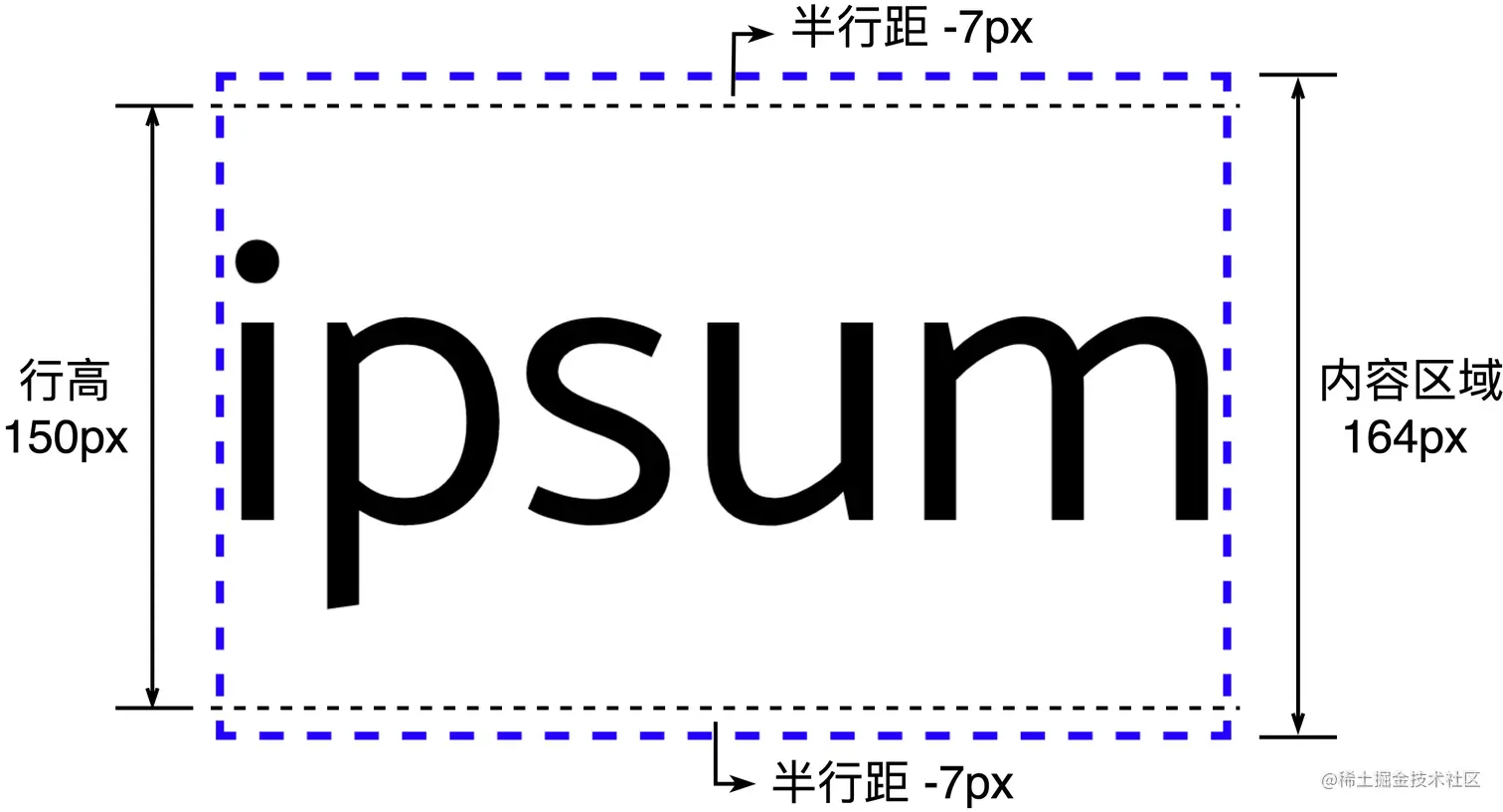

当在行内布局中存在多个行内框时，所有行内框都要先按照基线进行对齐，然后再确定行框的高度。对于根行内框，它的字体、字号和行高等信息都没有发生变化。而对于#big元素，它除了单独设置了字号之外，字体和行高也同样继承自，所以可以计算出它的布局信息：

内容区域：100 / 1000 * (1100 + 540) = 164
行距：150 - 164 = -14
半行距：-14 / 2 = -7

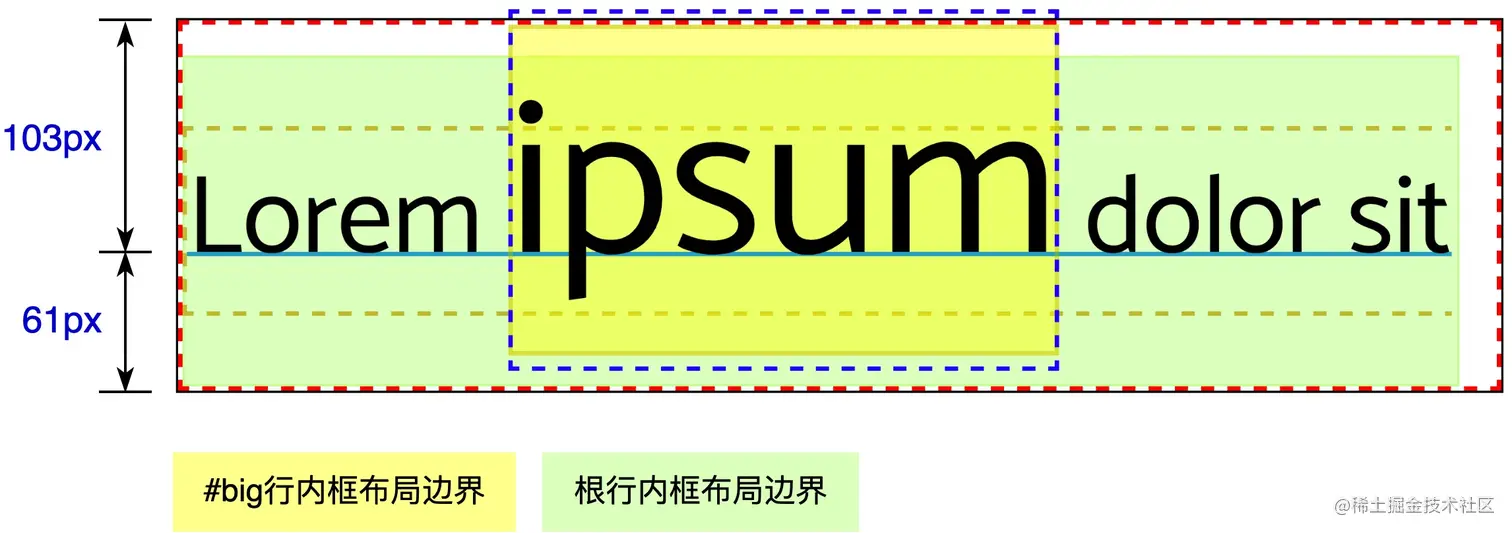

然后，我们将#big行内框的布局边界与根行内框的布局边界合并在一起（为了看得更加清楚，我使用了不同颜色进行标注）。

可以看出，由于字号不同，在按照基线对齐之后，#big行内框和根行内框虽然有相同的行高，但是布局边界的垂直位置却不同。在这种情况下，行框需要能包下所有的布局边界，所以高度是从根行内框的下布局边界到#big行内框的上布局边界。再进一步，我们还可以计算出此时行框的高度：

根行内框：
基线到下布局边界 = descent + 半行距
              = 50 / 1000 * 540 + 34
              = 61
---------------------------------------
#big行内框：
基线到上布局边界 = ascent + 半行距
              = 100 / 1000 * 1100 - 7
              = 103
---------------------------------------
行框的高度 = 根行内框基线到下布局边界 + #big行内框基线到上布局边界
         = 61 + 103
         = 164

因此，实际上行框的高度应该是大于或者等于行高。

六、strut

介绍完在复杂情况下的行内布局与行框高度的计算规则，现在，让我们回到本文开头测验的例1。

<p style="
  font-family: 'Catamaran', sans-serif;
  font-size: 50px;
  line-height: 150px;
  width: 600px;
  outline: 1px solid;
">
  <span id="big" style="font-size: 100px;">ipsum</span>
</p>

明明中只有一个#big元素，为什么元素的高度还是164px，而不是150px了吗？

----- 思考5分钟 -----

因为此时根行内框依然存在，并且CSS规范中规定：

当行内框中不直接包含任何字符时，会向其中插入一个不可见的零宽字符，这个字符称为支柱（strut）。

在这个例子中，根行内框里只有唯一一个子行内框#big，并没有直接包含任何字符，所以会插入支柱字符。支柱，顾名思义，其作用就是负责撑开行内框的内容区域。也就是说，即使一个行内框不包含任何字符，它的内容区域的高度也不为0。

所以实际上，可以将例1转换成下面这样，两者在行框高度上是一样的。

<p style="
  font-family: 'Catamaran', sans-serif;
  font-size: 50px;
  line-height: 150px;
  width: 600px;
  outline: 1px solid;
">
  strut
  <span id="big" style="font-size: 100px;">ipsum</span>
</p>

由于根行内框永远存在以及支柱的缘故，我们可以推导出——当line-height被设置在块元素上时，根行内框继承了这个值，因此也决定了块元素里的行框的最小高度。

其实，当行内元素中只有备选字体的字符时，也会插入支柱字符。这也是为什么在上一篇文章第四节中，会使用第一个可用字体的ascent和descent计算内容区域高度的原因。

七、line-height: normal

在上面所有的例子中，line-height都是直接设置一个像素值，但是在日常开发中，为了使行高能随字号动态变化，一般都会把line-height设置成一个纯数字倍数（如：1.2），此时：

行高 = 字号 * line-height倍数

当字号为50px时，如果line-height: 1.2，那么行高就是50 * 1.2 = 60px。

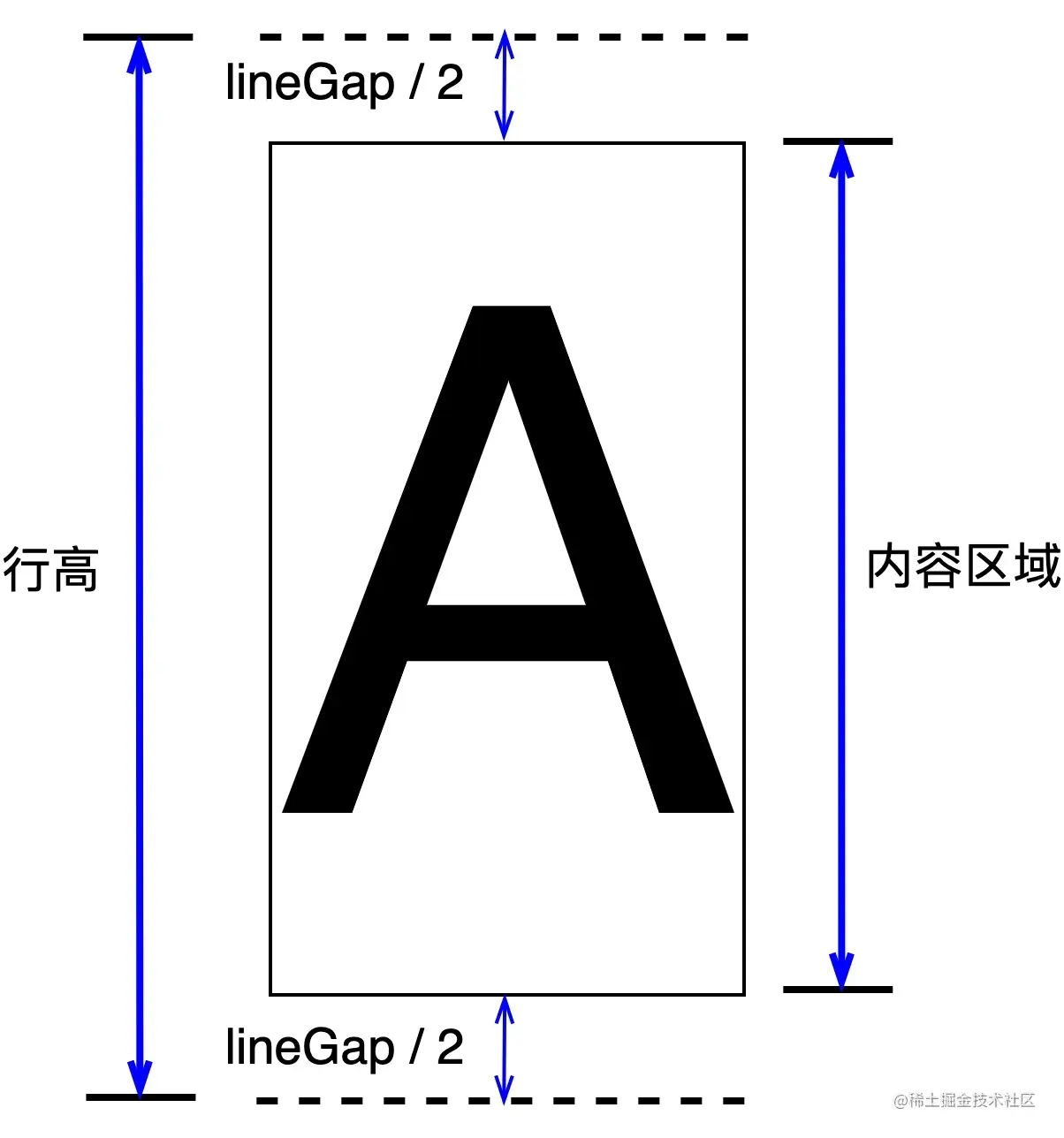

在更多时候，我们甚至不会显式设置line-height，而是使用其默认值normal。此时，行高由内容区域的高度和lineGap决定。lineGap是字体内部的一个属性，在上一篇文章的第三节的截图中，你可以找到它。和行距一样，lineGap的一半加在内容区域上方，另一半加在内容区域下方。如下：

也就是说：行高 = 内容区域 + lineGap

不过，大部分常见字体的lineGap都为0。所以一般来说，当line-height: normal时，行高就等于内容区域的高度。又因为：

内容区域 = 字号 / UPM * (ascent + descent)

以Catamaran字体为例，代入其相关字体属性，我们可以计算出：

行高 = 内容区域 = 字号 / UPM * (ascent + descent)
              = 字号 / 1000 * (1100 + 540)
              = 字号 * 1.64

所以，对于使用Catamaran字体的行内元素来说，line-height: normal与line-height: 1.64的效果是一样的。

八、结尾

至此，行内布局中与line-height相关的部分就介绍完了，可是行内布局的故事还没有结束。在本文中，行内元素都是根据基线对齐，但是如果通过vertical-align改变了对齐方式，又会变成什么样呢？另外，行内布局并不仅仅支持一般行内元素，如果加入图片、视频和inline-block元素，又会如何呢？

且听下回分解！
