用 SVG 显示形状

介绍

强调: 设置属性使用 attr() 方法。

上一篇文章我们用给定的宽和高创建了一个 svg 元素，因为在它的 style 标签中有 background-color，所以它是可见的。这一段代码为给定的宽和高腾出空间。

下一步是在 svg 区域中创建图形。 SVG 支持多种图形，比如矩形和圆形，并用它们来显示数据。例如，在条形图中一个矩形（<rect>）SVG 图形可以创建一个组。

当把图形放入 svg 区域中时，你可以用 x 和 y 坐标来指定它的位置。起始点 (0,0) 是在左上角。 x 正值将图形右移，y 正值将图形从原点下移

若要把一个图形放在上个挑战的 500（宽）x 100（高）的 svg 中心，可将 x 坐标设置为 250，y 坐标设置为 50。

SVG 的 rect 有四个属性。 x 和 y 坐标指定图形放在 svg 区域的位置， height 和 width 指定图形大小。

与很多计算机绘图所使用的坐标系统一样，SVG 也使用了网格坐标系统。这种坐标和我们以前在数学中学过的坐标有些不同。

可省略不看：数学中的坐标是由 x 轴（水平横向延伸）和 y 轴（垂直纵向延伸）交织组成，交点被称为坐标原点 (0,0) 。原点沿 x 轴向右为正值，反之为负值，沿 y 轴向上为正值，反之为负值。

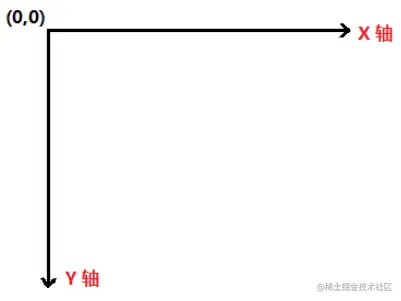

SVG 网格坐标系统的特点如下：（看图就行）

以左上角为坐标系的原点，即 (0,0)。
横向延伸为 X 轴正方向， x 坐标逐渐增大。纵向为 Y 轴正方向，y 坐标逐渐增大。
SVG 坐标以像素 px 为单位。但是在 D3 中只有无缩放的时候和px等价，在有缩放时SVG的宽高只用于维持长宽比例关系。


实战

用 append() 给 svg 添加一个 width 为 25、height 为 100 的 rect 形状。同时，将 rect 的 x 和 y 都设置为 0。

文档应该有 1 个 rect 元素。
rect 元素的 width 应为 25。
rect 元素的 height 应为 100。
rect 元素的 x 值应为 0。
rect 元素的 y 值应为 0。

<body>
  <script>
    const dataset = [12, 31, 22, 17, 25, 18, 29, 14, 9];

    const w = 500;
    const h = 100;

    const svg = d3.select("body")
      .append("svg")
      .attr("width", w)
      .attr("height", h)

      .append("rect")
      .attr("width",25)
      .attr("height",100)
      .attr("x",0)
      .attr("y",0)



  </script>
</body>
