前言

学习数通知识，考证书~ 考证书，记笔记，记笔记~

STP配置

# 配置STP模式，缺省未MSTP
stp mode {mstp stp | rstp}

#配置BID优先级，0-61440，步长未4096
stp priority 4096

# 自动修改优先级，指定主备根桥
stp root primary /secondary

# 配置路径开销值标准
stp pathcost-standard {dot1q-1998| dot1q| legacy}

#开销标准：legacy: cost = 1~ 200000 华为私有
#dot1q标准：cost = 1~ 65535

# 修改stp开销
stp cost 10

# 修改pid优先级，步长为16
# stp port priority 144

# 显示STP配置信息和参数
display stp br

实验

• 查看那个是根桥

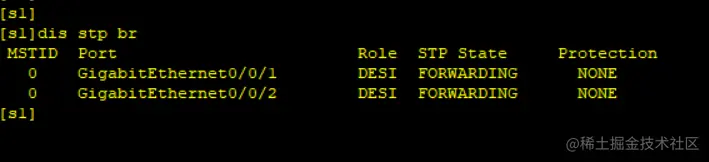

#s1

dis stp br

发现两个口都是指定端口，可以判断该节点为根桥。

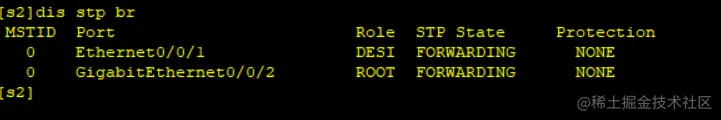

SW2

发现E1 为指定端口，E2为根端口，因此也不是根桥

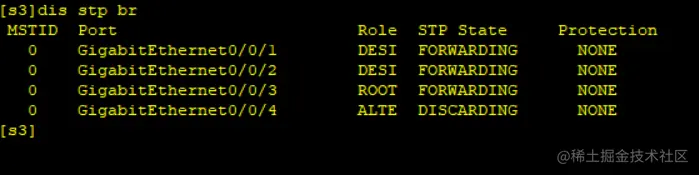

同理SW3，SW4

SW3有一个指定端口，因此非根桥

SW4有一个指定端口，因此非根桥

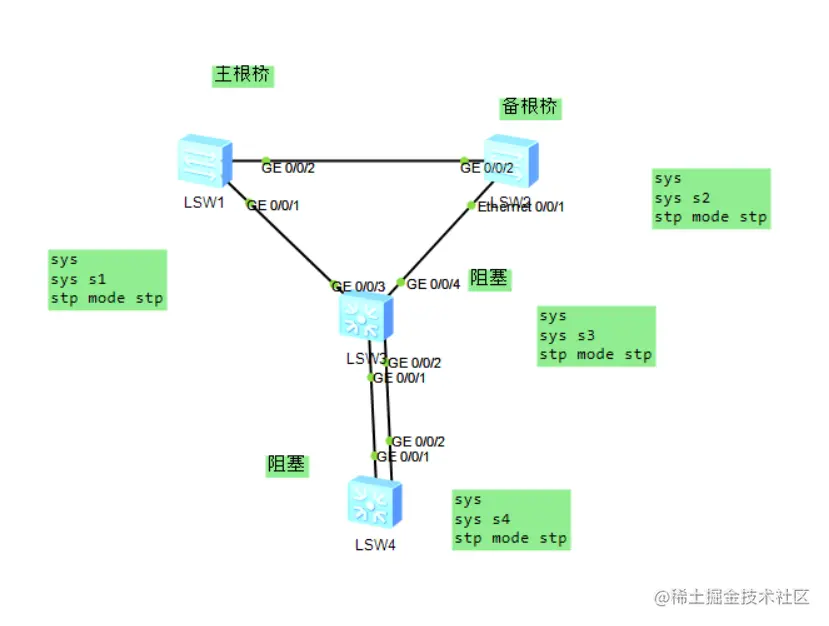

要求 SW1 为主根桥， SW2为备用根桥

根桥最好设计到汇聚层，因此需要修改优先级配置主根桥和备用根桥

配置stp优先级

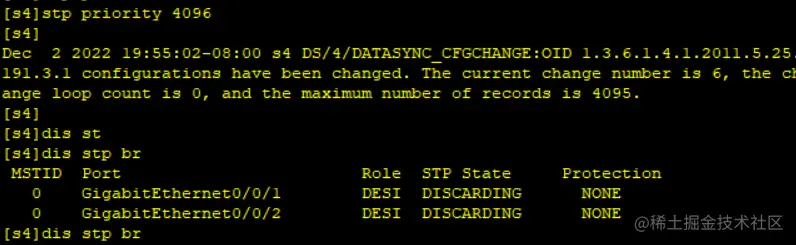

stp priority 4096

dis stp br

此时SW4的两个口均为指定端口，则为根桥。

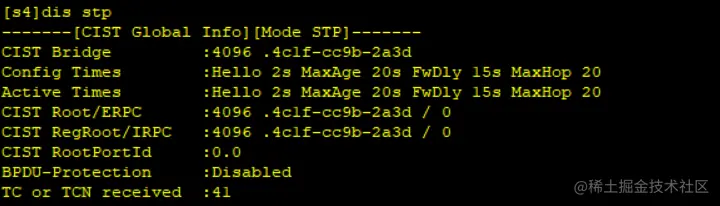

此时查看BID，MAC地址前已经变成了4096

配置备份根桥，根据配置需求，SW1配置优先级为1 SW2配置优先级为4096

另一种方案：

# 自动修改优先级，指定主备根桥
stp root primary /secondary

修改端口为根端口或者为阻塞端口

# 修改stp开销
stp cost 10

# 修改pid优先级，步长为16
# stp port priority 144
