前言

学习数通知识，考证书~ 考证书，记笔记，记笔记~

STP状态和计时器

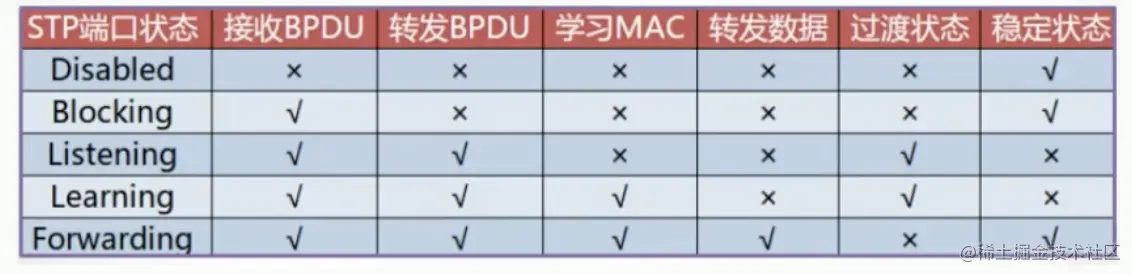

RSTP 将端口的状态缩减为3个

  • Discarding 不转发用户流量，不学习MAC
  • Learning 不转发用户流量，学习MAC
  • Forwarding 转发用户流量了，学习MAC

STP计时器

  • Hello 2秒，根桥发送BPDU的间隔

  • Forward Delay 15秒,监听和学习的持续时间

  • Max Age 20秒 保持阻塞的最大时间，没有收到BPDU

  • Message age 1秒 当前的年龄，没经过一个交换机，message age += 1

  • 配置BPDU报文没经过一个交换机，Message age都会加1

  • 如果Message Age 大于Max Age，非根桥会丢弃该配置BPDU

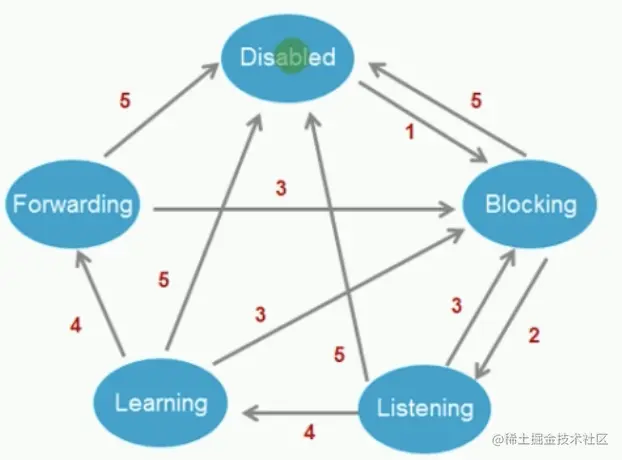

STP端口转换


  1. 端口初始化或开启
  2. 端口被选为根端口或者指定端口
  3. 端口不再是根端口或者指定端口
  4. Forward Delay计时器超市
  5. 端口禁用或者链路失效

STP拓扑变化

根桥故障

- 非根桥会在BPDU老化之后开始根桥的重新选举 20秒 整个需要50秒能够恢复

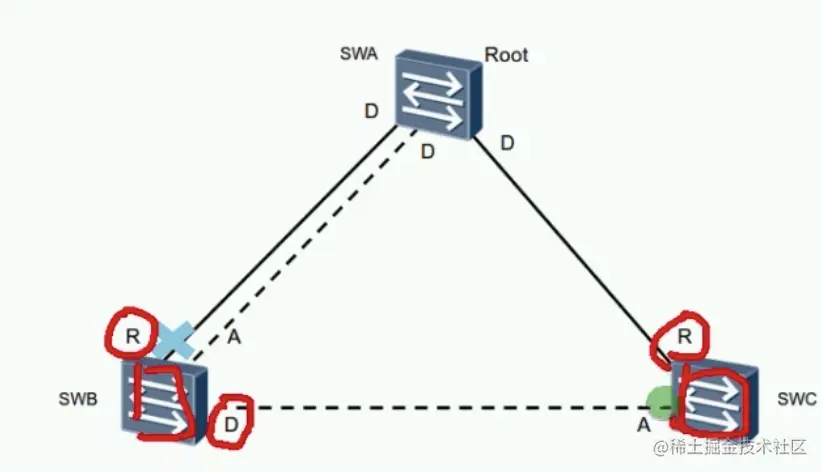

直连链路故障


  • SWB检测到直连链路物理故障后，会将预备端口转为根端口
  • SWB的预备端口会在30秒后恢复到转发状态

非直连链路故障


SWB的接口故障，由于收不到BPDU，会导致SWB觉得自己是根桥，SWB会发送自己是根桥，SWC收到后，会比较SWA和SWC的BPDU，发现依旧是A，SWC保持阻塞，等待20S，会变成指定端口，需要30S，因此总共需要50S

拓扑变化导致MAC地址表错误


  • MAC地址表项的默认老化时间是300S，在这段时间内，SWB无法将数据从G0/0/2端口转发给主机B
  • 检测到拓扑改变的交换机通过根端口向根桥发送TCN，上游交换机收到TCN回应TCA，让下游交换机停止发送TCN，再通过根端口发送TCN直到根桥收到，根桥通过指定端口发送TC通下游交换机将MAC地址表的老化时间从300S改为15秒
