Vlan间路由

部署了VLAN的传统交换机不能实现不同vlan间的二层转发,因此必须引入路由技术实现不同VLAN间通信,VLAN路由可以通过二层交换机配合路由实现,也可以通过三层交换机来实现。

VLAN间通信限制

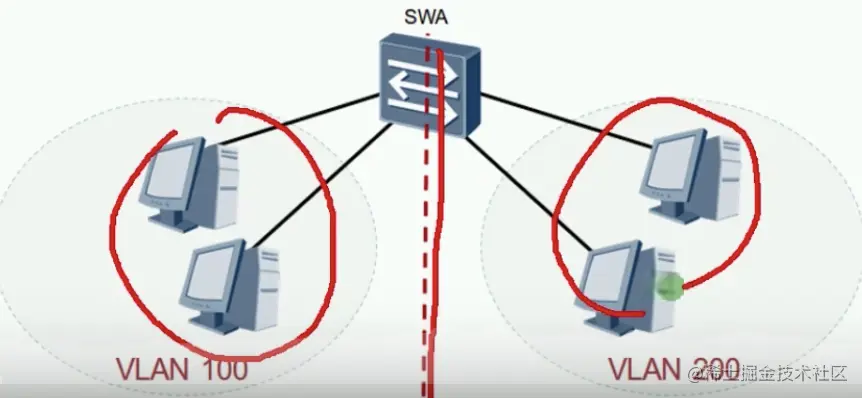

每个VLAN都是一个独立的广播域,不同的VLAN之间二层就已经隔离,因此属于不同的VLAN节点之间是无法通信的。


不同vlan之间如何通信?

vlan通讯方案

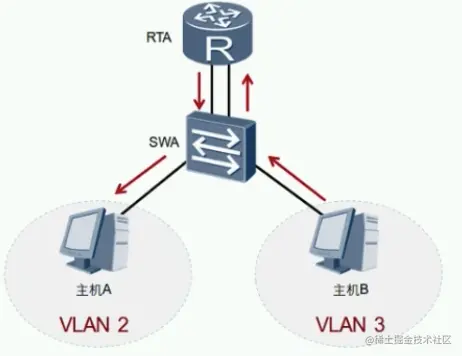

  • vlan 路由- 每一个Vlan一个物理连接


  • 在二层交换机上配置VLAN,每一个VLAN使用一条独占的物理链路链接到路由器的一个接口上。规划好不同的接口的Vlan就成。

  • 单臂路由

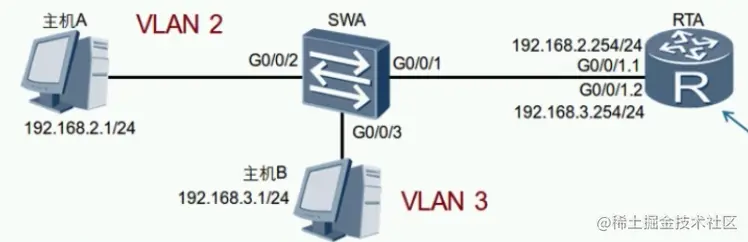

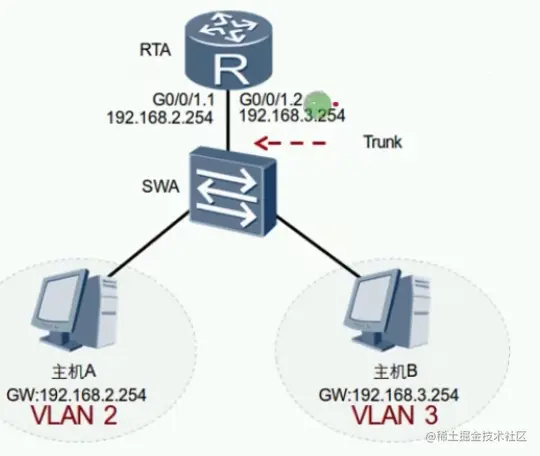

接一根线,使用trunk链路,允许相关vlan的流量,并在路由器上创建子接口以支持Vlan路由。在trunk链路可以抓到4个包。

命令:


dot1q termination vid 10
arp broadcast enable  # 开启子接口的广播功能


全部命令

interface g0/0/1.1
dot1q termination vid 2
ip address 192.168.2.254 24
arp broadcast enable

interface g0/0/1.2
dot1q termination vid 3
ip address 192.168.3.254 24
arp broadcast enable

# 交换机侧
sys
sys SW1
vlan batch 10 20
int g0/0/1
p l a
p d v 10

int g0/0/2
p l a
port default vlan 20

int g0/0/3
p l t
port trunk allow vlan 10 20
  • Vlan路由- 三层交换


为每个Vlan创建一个Vlanif作为网关

interface vlanif 10
# VLAN接口的编号必须对应一个自己创建的VLAN


全部命令

vlan batch 2 3
port link-type access
port default vlan 2
port link-type access
port default vlan 3

interface vlanif 2
ip address 192.168.2.254 24
quit
interface vlanif 3
ip address 192.168.3.254 24
quit

路由综合实验


# 配置LSW2

sys
sys SW2
vlan batch 10 20
int e0/0/1
p l a
p d v 10
int e0/0/2
p l a
p d v 20
int e0/0/3
p l t
p t a v 10 20


# 配置LSW1

sys
sys SW1
vlan batch 10 20
int g0/0/1
p l t
p t a v 10 20

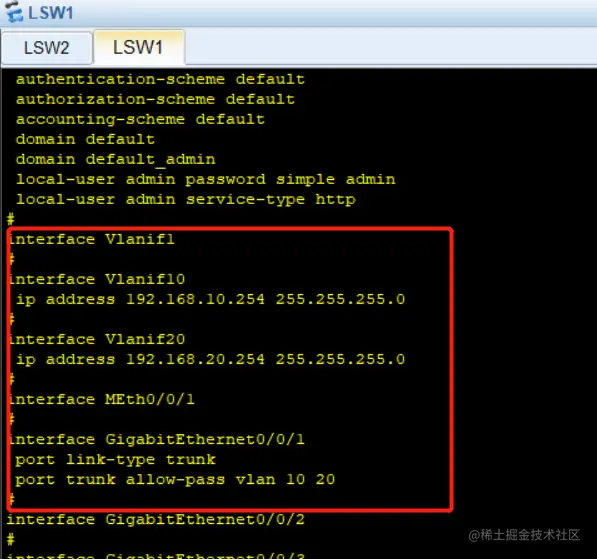

int vlanif 10
ip add 192.168.10.254 24
int vlanif 20
ip add 192.168.20.254 24


此时PC1与PC2可以正常通信


配置路由器

sys
sys R1

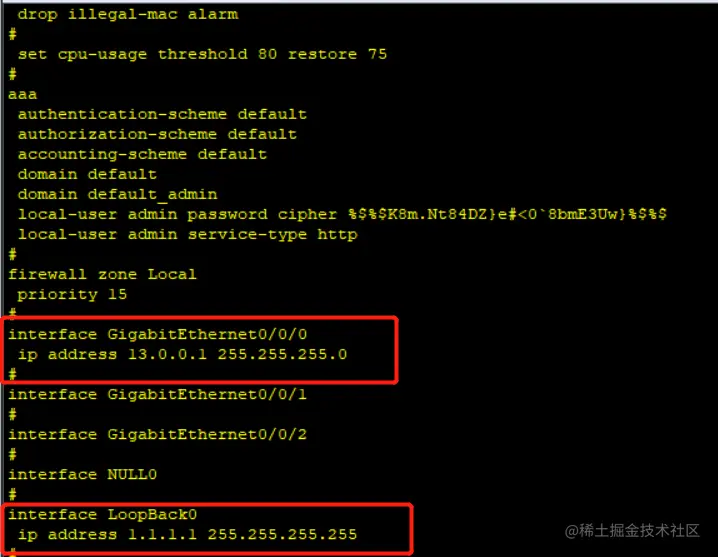

int g0/0/0
ip address 13.0.0.1 24
int lo 0
ip address 1.1.1.1 32


交换机接口配置

portswitch # 配置接口为2层
undo portswitch # 配置接口为3层

路由器跟交换机连接

  • 方案1
    • 2层五里口+3层虚拟口
  • 方案2
    • 直接改成3层物理口

连接交换机1

VLAN 23
int g0/0/2
p l a
port default vlan 23

int vlanif 23
ip add 23.0.0.2 24

SW3

sys
sys SW3
vlan batch 13 23
int g0/0/1
p l a
p d v 23
int g0/0/2
p l a
p d v 13
int vlanif 13
ip add 13.0.0.3 24
int vlanif 23
ip add 23.0.0.3 24

R1 配置路由

ospf 1 router-id 1.1.1.1
area 0
net 13.0.0.1 0.0.0.0
net 1.1.1.1 0.0.0.0

交换机1配置

ospf 1 router-id 3.3.3.3
area 0
net 13.0.0.3 0.0.0.0
net 23.0.0.3 0.0.0.0

交换机2配置

ospf 1 router-id 2.2.2.2
area 0
net 23.0.0.2 0.0.0.0
net 192.168.10.254 0.0.0.0
net 192.168.20.254 0.0.0.0

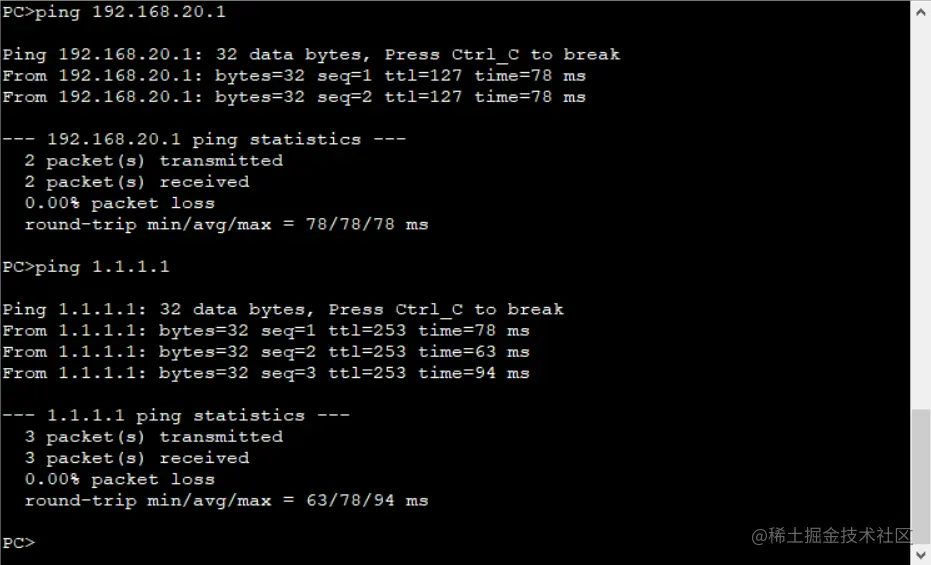

配置之后可以实现全网通
