一、命令体系基础知识

• 每一个uboot的命令对应一个函数do_命令名字，例如do_bootm
• 命令是可以传参的，参数以argc&argv传给函数
  例如：int do_bootm(struct cmd_tbl *cmdtp, int flag, int argc, char *const argv[]);
• uboot的命令体系在工作时，一个命令对应一个cmd_tbl结构体的一个实例，然后uboot支持多少个命令，就需要多少个结构体实例。uboot的命令体系把这些结构体实例管理起来，当用户输入了一个命令时，uboot会去这些结构体实例中查找（查找方法和存储管理的方法有关）。如果找到则执行命令，如果未找到则提示命令未知。

1.1、命令结构体

• 命令结构体cmd_tbl

  struct cmd_tbl {
  	char		*name;		/* Command Name			*/
  	int		maxargs;	/* maximum number of arguments	*/
  					/*
  					 * Same as ->cmd() except the command
  					 * tells us if it can be repeated.
  					 * Replaces the old ->repeatable field
  					 * which was not able to make
  					 * repeatable property different for
  					 * the main command and sub-commands.
  					 */
  	int		(*cmd_rep)(struct cmd_tbl *cmd, int flags, int argc,
  				   char *const argv[], int *repeatable);
  					/* Implementation function	*/
  	int		(*cmd)(struct cmd_tbl *cmd, int flags, int argc,
  			       char *const argv[]);
  	char		*usage;		/* Usage message	(short)	*/
  #ifdef	CONFIG_SYS_LONGHELP
  	char		*help;		/* Help  message	(long)	*/
  #endif
  #ifdef CONFIG_AUTO_COMPLETE
  	/* do auto completion on the arguments */
  	int		(*complete)(int argc, char *const argv[],
  				    char last_char, int maxv, char *cmdv[]);
  #endif
  };


• name：命令名称，字符串格式

• maxargs：命令最多可以接收多少个参数

• cmd_rep：指示这个命令是否可重复执行

• cmd：函数指针，命令对应的函数的函数指针

• usage：命令的短帮助信息

• help：命令的长帮助信息

• complete：函数指针，指向这个命令的自动补全的函数

1.2、命令的管理方式

管理方式：数组，链表等
uboot管理方式是：通过自定义段，实现

• 给命令结构体实例附加特定段属性（用户自定义段），链接时将带有该段属性的内容链接在一起排列（挨着的，不会夹杂其他东西，也不会丢掉一个带有这种段属性的，但是顺序是乱序的）。

• uboot重定位时将该段整体加载到DDR中。加载到DDR中的uboot镜像中带有特定段属性的这一段其实就是命令结构体的集合，有点像一个命令结构体数组。

• 段起始地址和结束地址（链接地址、定义在u-boot.lds中）决定了这些命令集的开始和结束地址。

• U_BOOT_CMD宏：位置common/command.h

二、uboot命令体系执行

• cli_loop函数，就是一个获取命令、解析命令、执行命令的过程参考博文
  位置：common/cli.c
• cmd_process函数，就是查找执行处理命令的函数
  位置：common/command.c
• find_cmd查找命令，位置common/command.c
• cmd_call：执行命令

三、添加命令

• 在u-boot-2022.01/cmd下，新建文件xw.c
  可以cp里面的echo.c文件

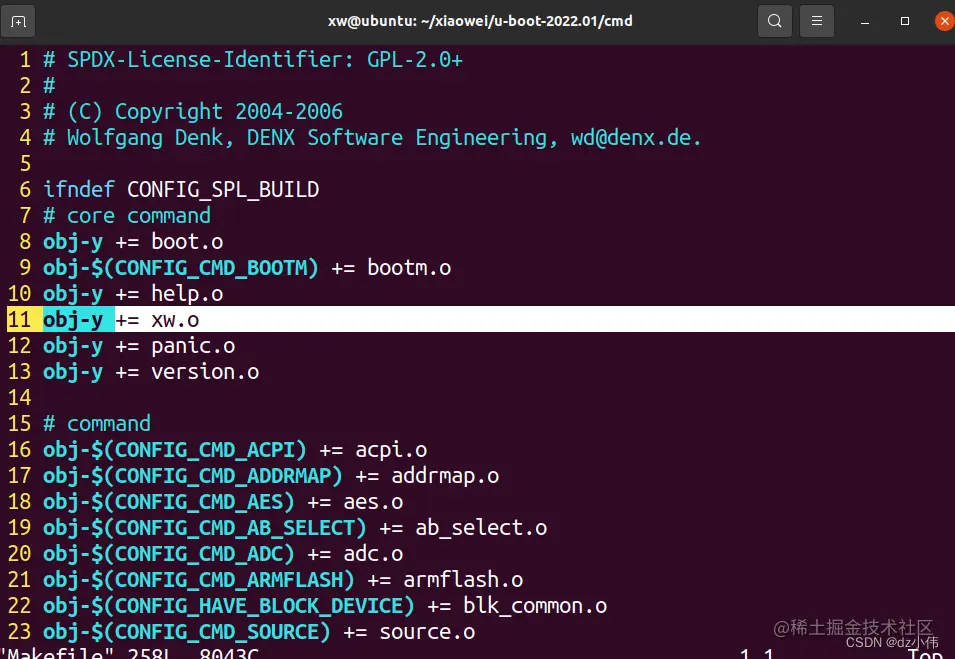

• 在common/cmd/Makefile中添加上xw.o，目的是让Make在编译时编译链接进去

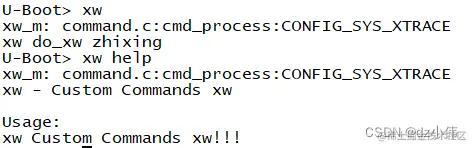

• xw.c

      #include <common.h>
    8 #include <command.h>
    9
   10 static int do_xw(struct cmd_tbl *cmdtp, int flag, int argc,
   11                    char *const argv[])
   12 {
   13         if (argc > 1) {
   14                 printf("argc>1\n");
   15         }else{
   16                 printf("xw do_xw zhixing\n");
   17         }
   18
   19         return 0;
   20 }
   21
   22 U_BOOT_CMD(
   23         xw, 1, 1, do_xw,
   24         "Custom Commands xw",
   25         "Custom Commands xw!!!"
   26 );


​

四、环境变量

• 环境变量的作用
  可以不需要修改源码，修改运行时需要的一些数据和特性
• 环境变量优先级
  uboot和环境变量中各有一个值，如果环境变量为空则适用代码的值，否则则使用环境变量的值

4.1、环境变量的工作方式

1. 刚烧录的系统中环境变量分区是空白的，uboot第一次运行时加载的是uboot代码中自带的一份环境变量，叫默认环境变量
2. saveenv时DDR中的环境变量会被更新到SD卡的环境变量中，下次开机就会在SD卡中加载环境变量到DDR中

4.2、默认环境变量

• 位置u-boot-2022.01/include/env_default.h
  default_environment
  是一个字符数组，大小为ENV_SIZE，内容就是很多个环境变量连续分布组成，每个环境变量最末端以'\0'结束
• ENV_SIZE环境变量最大内存，10k

五、printenv命令

位置：u-boot-2022.01\cmd\nvedit.c

• 可以看出printenv命令对应的函数是do_env_print
• 首先判断输入命令是否是加了-a的，如果没有加，就argc=1进入env_print函数循环打印所有的环境变量出来

六、驱动认识

• 裸机程序中是直接操控硬件的，操作系统中必须通过驱动来操控硬件。这两个的本质区别就是分层
• linux驱动本身做了模块化设计，linux驱动本身和linux内核不是强耦合的
• 驱动的设计中有一个关键数据结构（结构体），结构体中包含一些变量和一些函数指针
  变量用来记录驱动相关的一些属性，函数指针用来记录驱动相关的操作方法
  这些变量和函数指针加起来就构成了驱动。驱动就被抽象为这个结构体
• 一个驱动工作时主要就分几部分：驱动构建（构建一个struct mmc然后填充它）
  驱动运行时（调用这些函数指针指针的函数和变量）
• 分离思想
  分离思想就是说在驱动中将操作方法和数据分开
  操作方法就是函数，数据就是变量
  在不同的地方来存储和管理驱动的操作方法和变量，这样的优势就是驱动便于移植。
• 分层思想
  分层思想是指一个整个的驱动分为好多个层次
  简单理解就是驱动分为很多个源文件，放在很多个文件夹中

​
