OSPF综合实验

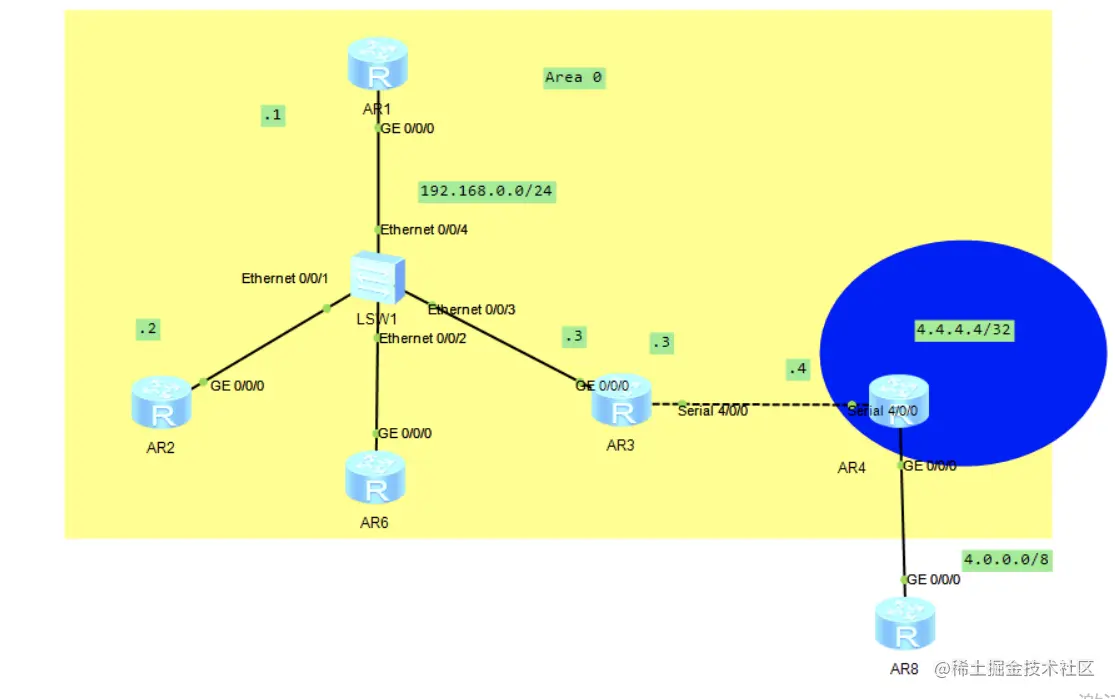

实验拓扑如上图所示：其中Ar8为运营商路由器

要求

配置主机名和地址
配置OSPF
手动配置RID
要求R1为DR，R2为BDR
R3和R4之间开启MD5认证
验证R1到4.4.4.4的开销
R8为虚拟运营商网络
全网通

AR1的配置文件

sys
sys R1
int g0/0/0
ip add 192.168.0.1 24

ospf 1 router-id 1.1.1.1
area 0
net 192.168.0.1 0.0.0.0

同理配置R2和R3、R6

sys
sys R2
int g0/0/0
ip add 192.168.0.2 24

ospf 1 router-id 2.2.2.2
area 0
net 192.168.0.0 0.0.0.255

sys
sys R3
int g0/0/0
ip add 192.168.0.3 24

ospf 1 router-id 3.3.3.3
area 0
net 192.168.0.0 0.0.0.255

sys
sys R6
int g0/0/0
ip add 192.168.0.6 24

ospf 1 router-id 4.4.4.4
area 0
net 192.168.0.0 0.0.0.255

需求4

# R1
ospf dr-pri 200

# R2
ospf dr-pri 100

之后在两台机器上重启进程

ctrl + z  #进入用户视图
reset ospf process

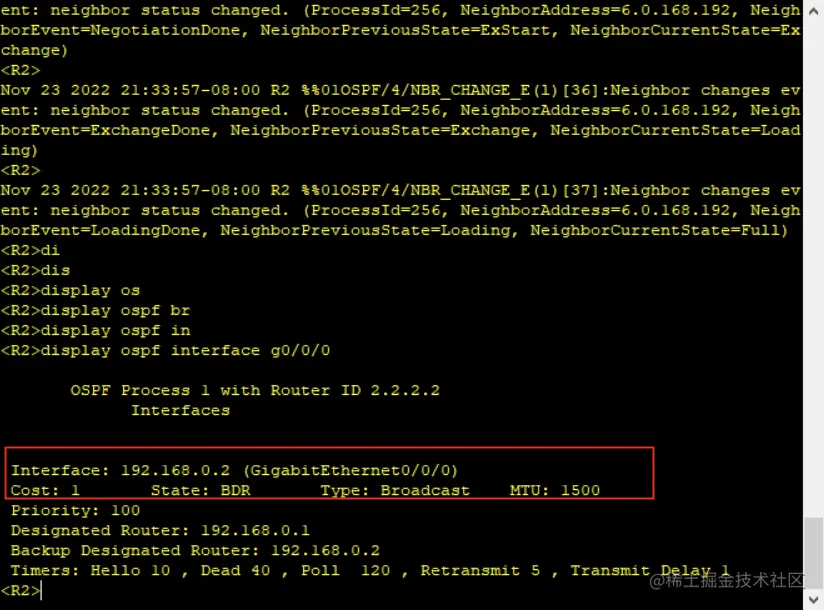

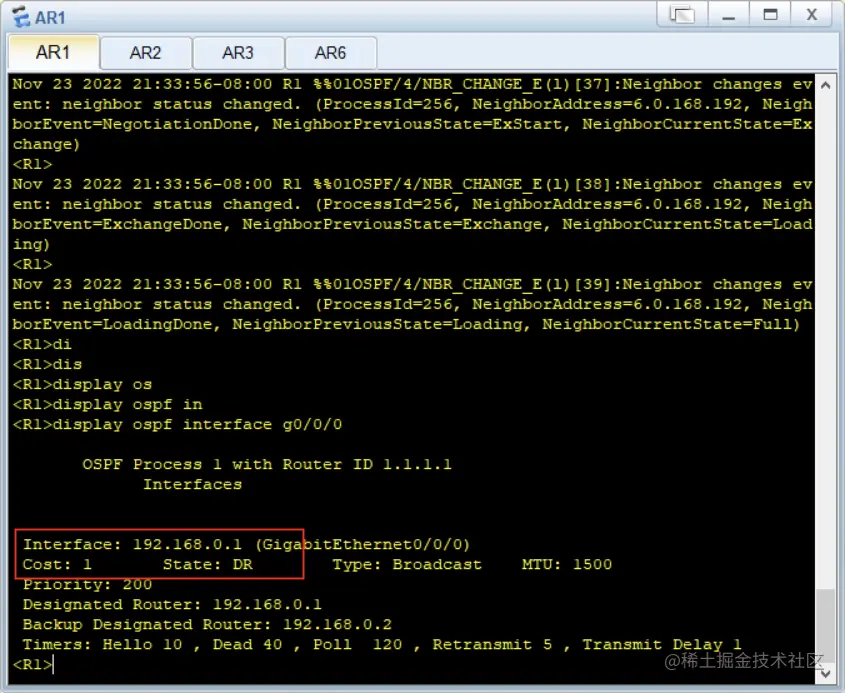

配置完成后 AR1 和AR2分别是DR 和BDR

配置R3和R4串口

sys
int s4/0/0
ip address 34.0.0.3 8

int g0/0/0
ospf 1
area 0
net 34.0.0.0 0.255.255.255

sys
sys R4
int g0/0/0
ip add 48.0.0.4 8
int s4/0/0
ip add 34.0.0.4 8
int lo 4
ip add 4.4.4.4 32

ospf 1 router-id 4.4.4.4
area 0
net 4.4.4.4 0.0.0.0
net 34.0.0.0 0.255.255.255

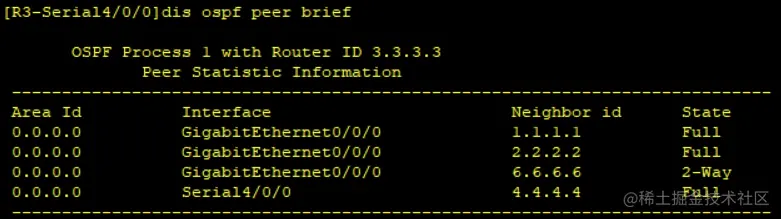

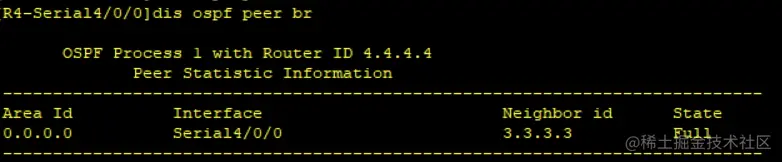

配置完成后查看ospf信息

配置到现在就可以从R1 ping 通R4了

为什么能ping通，因为R1已经学习到了ospf的路由信息，如下：

dis ip routing-table pro br

通过动态路由协议ospf学习非直连路由的路由信息。

验证开销

R1 到达 4.4.4.4 和 34.0.0.0的开销都是49 AR1的出口为1 R3串口通过带宽计算得到48 R4回环口为0 因此开销为49。

问题上不了R8的网段

配置R8

sys
sys R8
int g0/0/0
ip add 48.0.0.8 8

此时R4能ping通 48.0.0.8，但是R8 ping不同4.4.4.4 由于没有到R4的路由

因此给R8添加默认路由

ip route-static 0.0.0.0 0.0.0.0 48.0.0.4

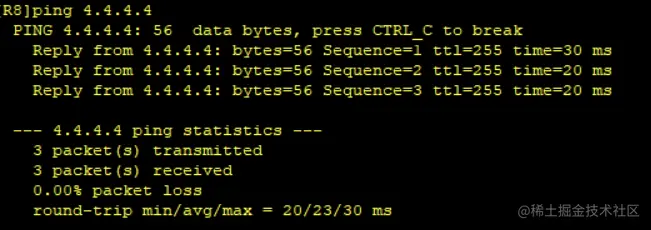

此时就能够ping通4.4.4.4

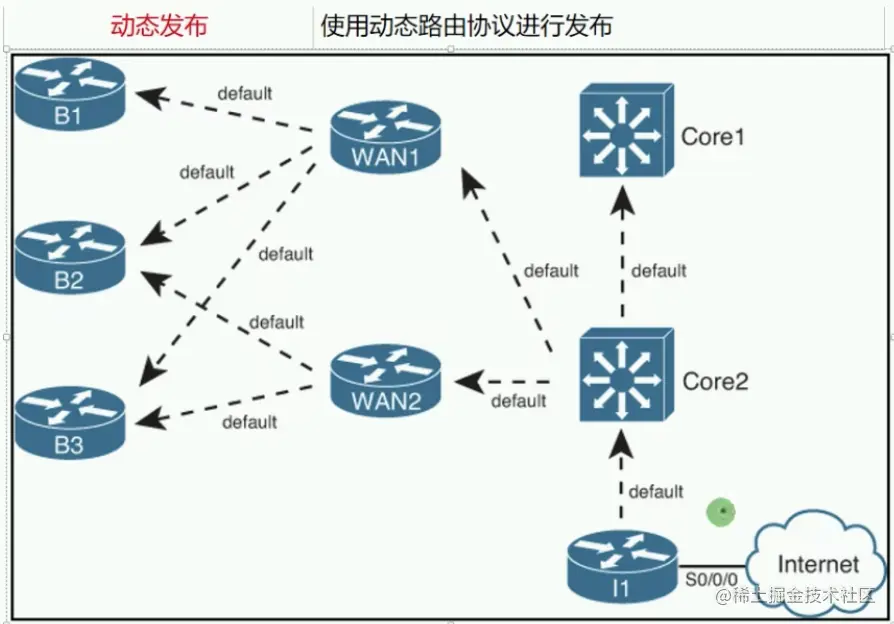

动态发布

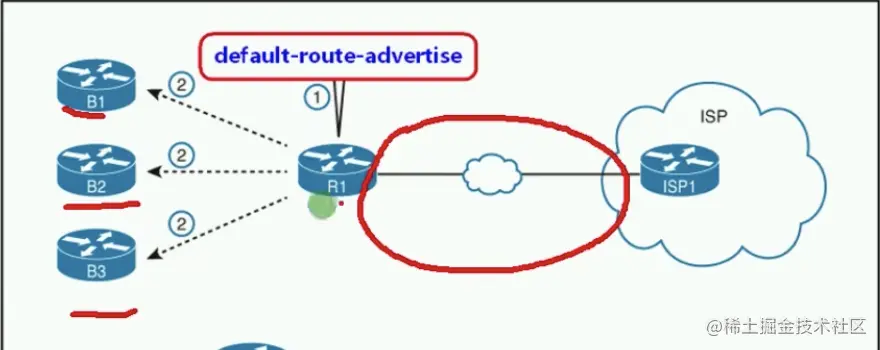

OSPF缺省路由发布命令

default-route-advertise

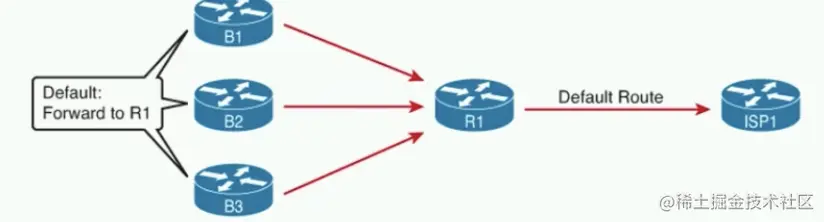

R1是出口设备，跟里面的设备起着ospf，而R1跟运营商外网一般使用默认路由，而内部路由器如何学到默认路由，则使用缺省路由发布命令进行宣告

出口设备往往都是静态的默认路由，也可以通过其他动态路由获取到的默认路由

例如在R4

ip route-static 0.0.0.0 0 48.0.0.8
default-route-advertise

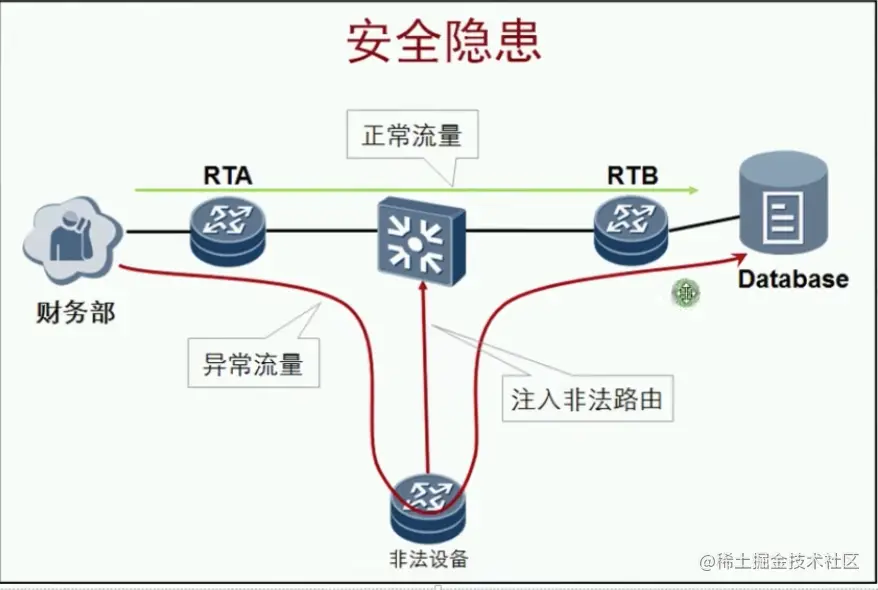

路由认证

# OSPF 认证命令

# 配置接口认证
int g0/0/0
ospf authentication md5 1 cipher password

配置区域认证
ospf 1
area 0
authentication-mode md5 1 cipher password
