2022-12-8

原始输入

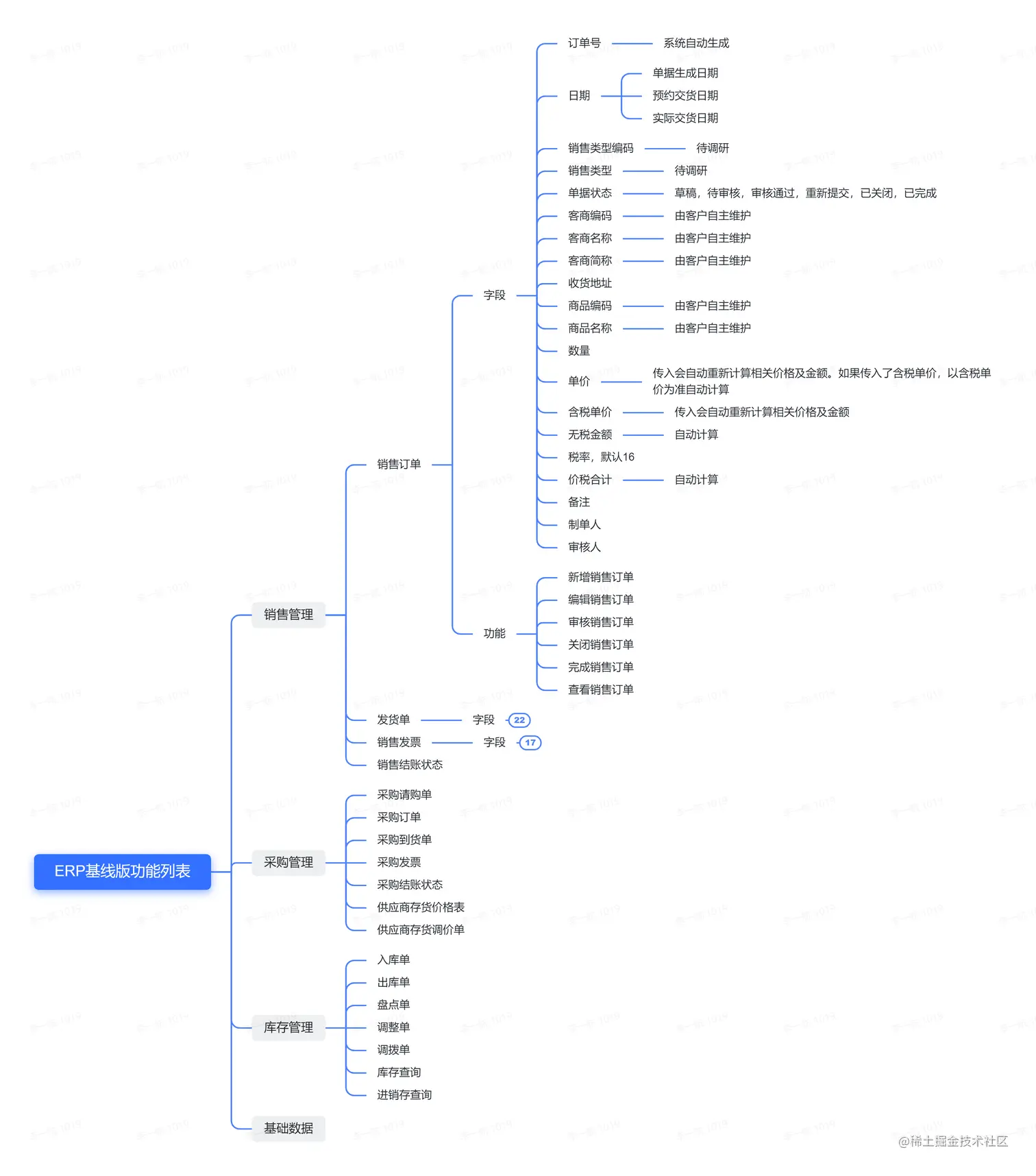

今天开始建模，输入是另外一位同学的思维导图。

这个图还在持续更新中，后面会根据思维导图的更新同步更新模型

准备工作

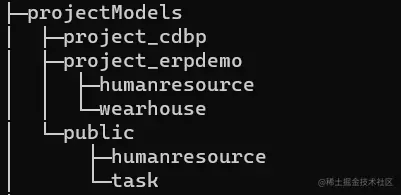

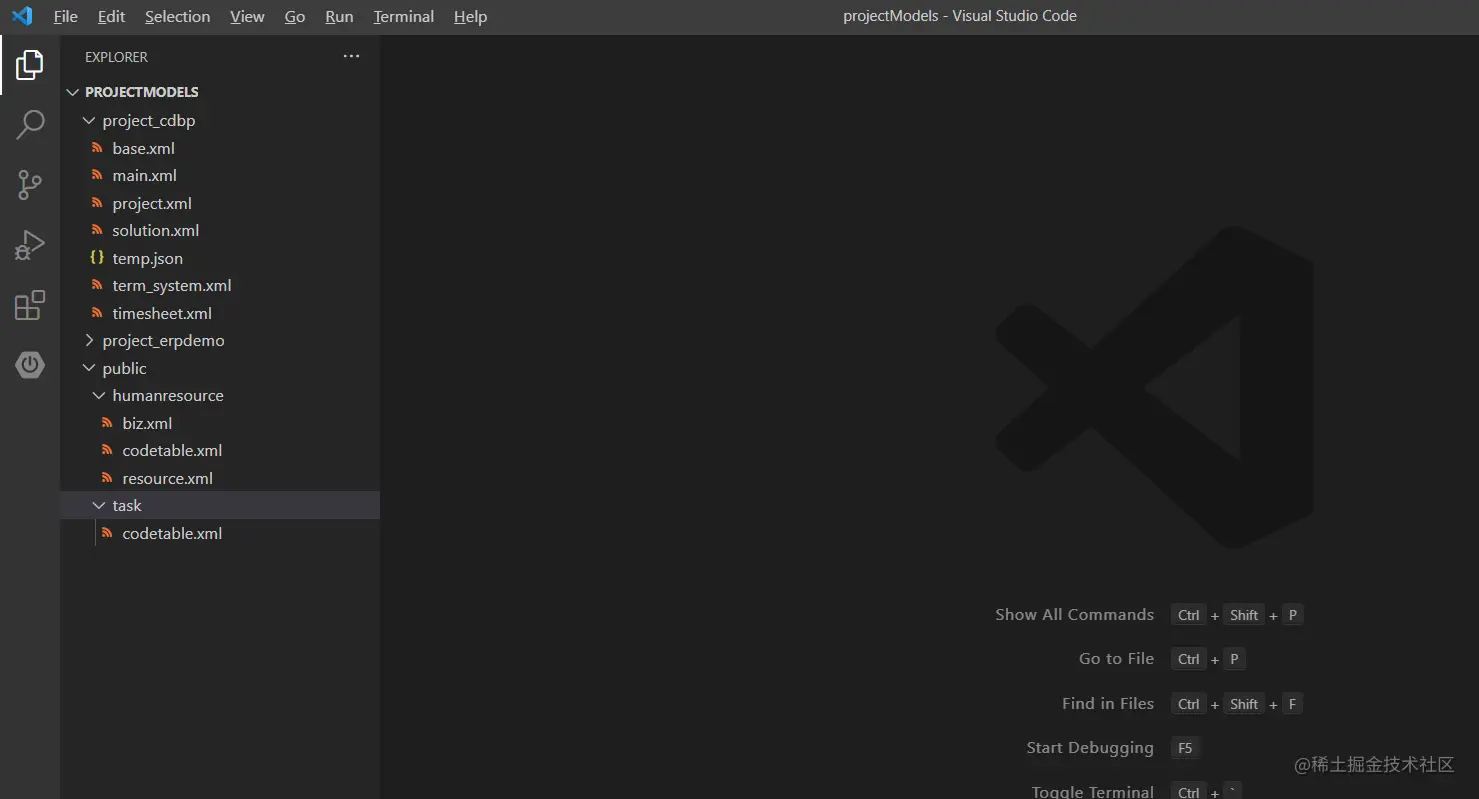

首先我把所有的模型放在一个目录下（在我的电脑上，这个目录就是 projectModels），这样方便查找和引用：

在这里我建了几个目录

public：这里放一些可能很多项目都会用到的模型
project_cdbp: 这里放 cdbp 这个项目的模型
project_erpdemo: 这里放erpdemo这个项目的模型

够直白吧！

然后找一个习惯的编辑器，我用的VSCODE，它可以打开目录，比单纯的文本编辑器方便点。

最后给自己定一个命名规则，不然后面找模型都不好找。

我给自己定的命名规则如下：
1. 公共的模型放在 public 目录里
2. 每个项目的模型放在 project_<项目> 目录里
3. 每个项目的主入口模型文件名字叫做 main.xml
4. 每个项目里的每个模块，单独建立一个目录，用汉字命名。
5. 每个模块的主入口文件名叫做 all.xml. 这个文件里全是import，不写任何具体的模型定义。

按照以上的准备工作，我把之前的模型文件夹结构重新命名如下图：

开始建模

建立文件

先根据上面的命名规则，参照思维导图，把目录建起来。

现在的模块有这么些个：

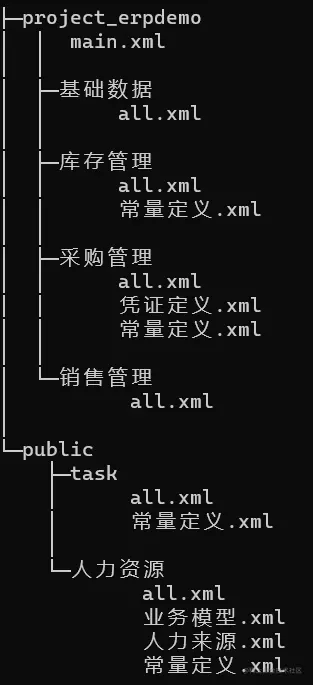

我现在建立的模型的文件夹结构就是这样

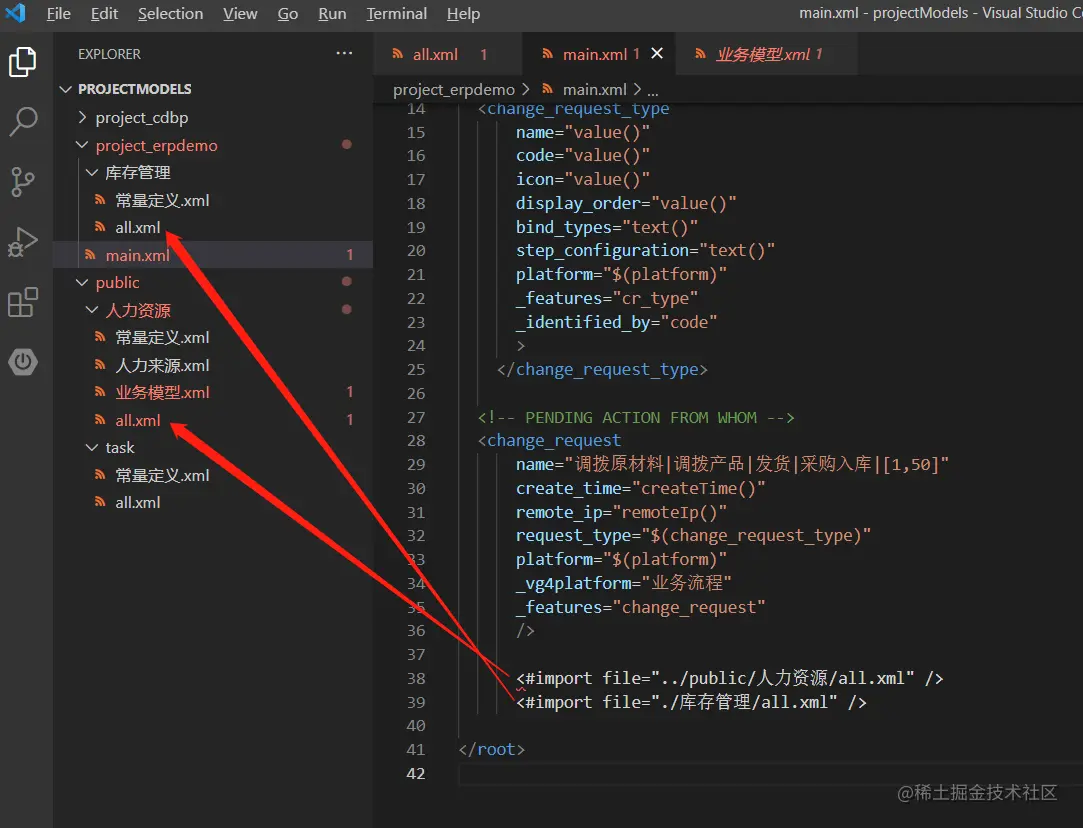

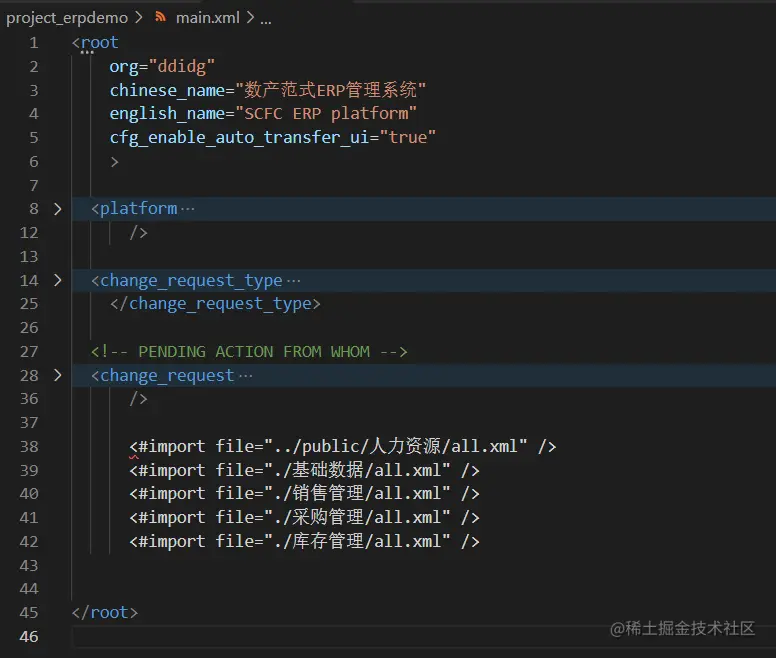

其中project_erpdemo中的main.xml的内容如下，主要就是3个基本对象，再加一系列的import：

看了下XmlMerger的源代码，想起来一个模型文件语法糖：在 #import 指令中，可以指定一个参数 with_global_attribute ,这个参数指定是不是在import文件内容的时候，把此文件的 root 中定义的 global_xxx 这种形式定义的属性，附加到所有此文件的属性中。

例如，在main.xml里写

<#import file="./销售管理/事件定义.xml" with_global_attribute="true" />

然后在文件 ./销售管理/事件定义.xml 的开头可以这么写：

<root global__features="event" global_change_request="change_request()">

就会自动给每个“事件定义”里的模型加上 _features="event" 和 change_request="change_request()" 这两个属性定义

这个特性很方便用于 create_time, last_update_time, _features="event" 这类场景（注意：属性开头是下划线的时候，这里是两个下划线，例如 global__features）

第一个模型

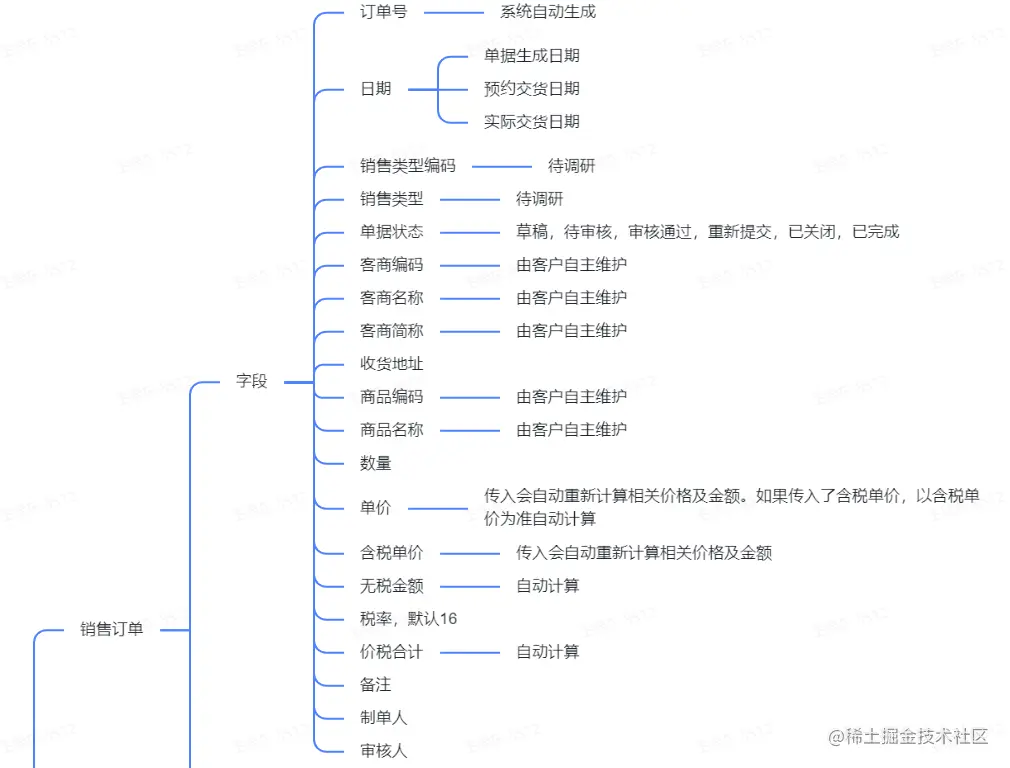

先看思维导图定义的业务模型

就照这个来写字段。先是把字段都命名

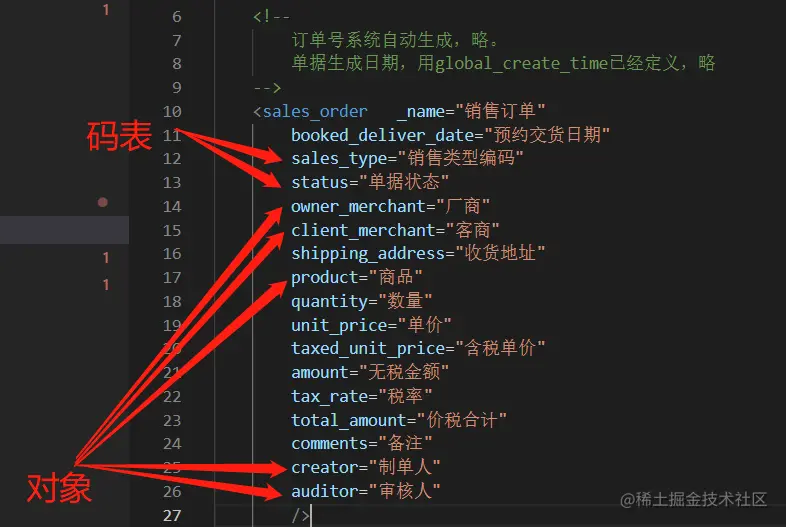

如上所示，可以看到还有很多信息没有定义，例如码表和必要的对象定义。

我们先来加码表，在这个模块的all.xml里增加如下内容：

<#import file="./常量定义.xml" with_global_attribute="true"/>

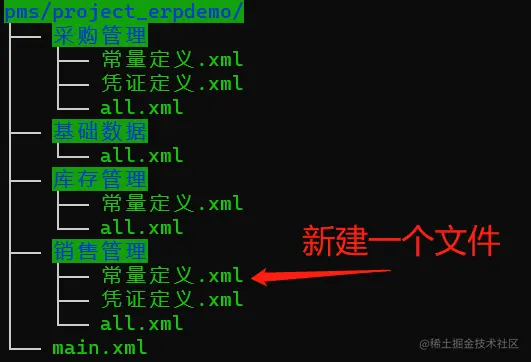

然后创建这个文件

接着在这个文件里写一下内容

    <root
        global_name="value()"
        global_code="value()"
        global_platform="platform()"
        global__features_delta="status"
        >

        <sales_type _name="销售类型">
            <#value name="批发" code="PIFA"/>
            <#value name="零售" code="LINGSHOU"/>
            <#value name="大客户" code="DAKEHU"/>
            <#value name="集采" code="JICAI"/>
        </sales_type>

        <document_status _name="单据状态">
            <#value name="草稿" code="DRAFT"/>
            <#value name="待审核" code="NEED_APPROVE"/>
            <#value name="审核通过" code="APPROVED"/>
            <#value name="重新提交" code="NEED_REDO"/>
            <#value name="已关闭" code="CANCELLED"/>
            <#value name="已完成" code="FINISHED"/>
        </document_status>
    </root>

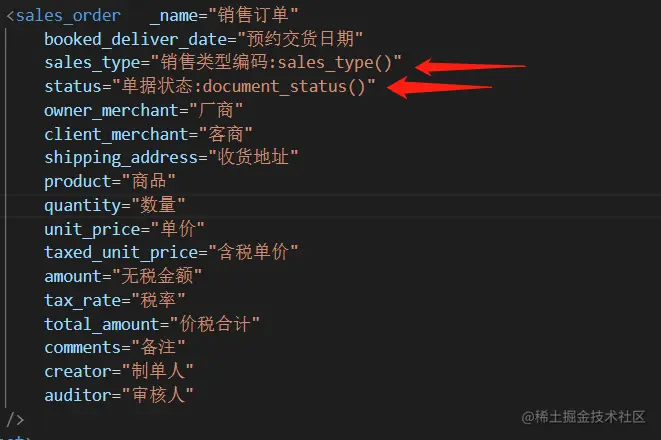

然后在使用的地方，把对这些常量的引用写进去

再接着下来，挨个处理每个字段，给它加样例数据和约束。

首先是 booked_deliver_date 这个字段。

我们假设它是以“日”为基本粒度的，最长可以支持到2199年年底，那么我们可以这么写：

booked_deliver_date="预约交货日期:2199-12-31"

booked_deliver_date 是它的字段名，会在代码里用到

预约交货日期是这个字段的中译名，会出现在控制台的字段名

中译名后有一个冒号，这个冒号是表示，前面是翻译，后面是样例数据

2199-12-31 是一个样例数据，表示日期，最大值为2199-12-31

接下来是 owner_merchant 字段。

它应该是一个完整的模型定义，现在我们还没写到它，所以只写一个空值就可以。

计划把owner_merchant引用的对象放到基础数据里，所以建立一个文件 组织和单位.xml
计划无论是 owner_merchant 还是 client_merchant 都是用merchant来表示的，那么在这个文件里写个空定义：

<root>
    <merchant   _name="商家"
    />
</root>

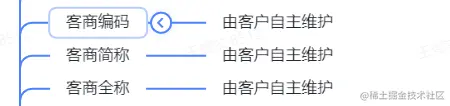

从前面的思维导图里

可以看到它至少有编码，简称，全称三个信息。其中编码和全称应该是它固有的属性，所以直接在merchant模型本身上；而‘简称’有可能是每个厂家对客商有自己的简称，所以应该有个类似“合作关系”这样的模型里面有简称这个字段。

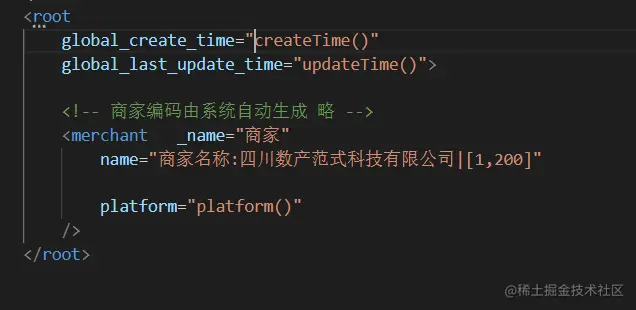

所以我们先加两个字段：ID 和 name

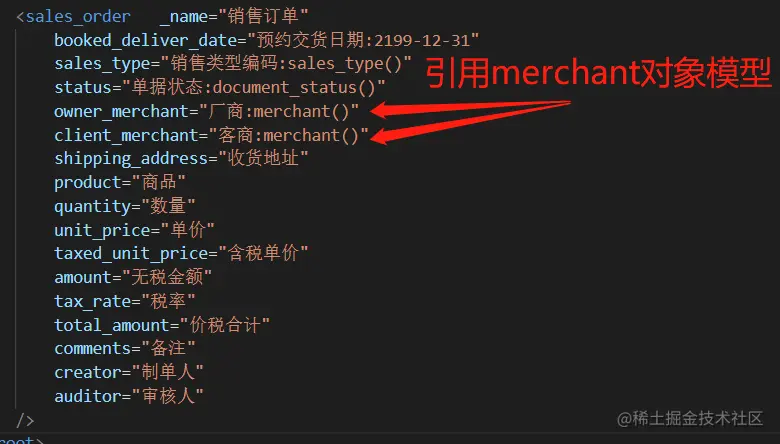

然后咱们的模型就可以引用它了：

2022-12-9

今天继续完成模型 sales_order 的其他字段。

接下来是 shipping_address ，收货地址字段。

这个字段很简单，就是个文本字符串，所以我先写个例子：

shipping_address="收货地址:成都市高新区天府大道北段1700号8栋1单元13层1305号"

然后加上约束条件：最大最小长度

shipping_address="收货地址:成都市高新区天府大道北段1700号8栋1单元13层1305号|[10,200]"

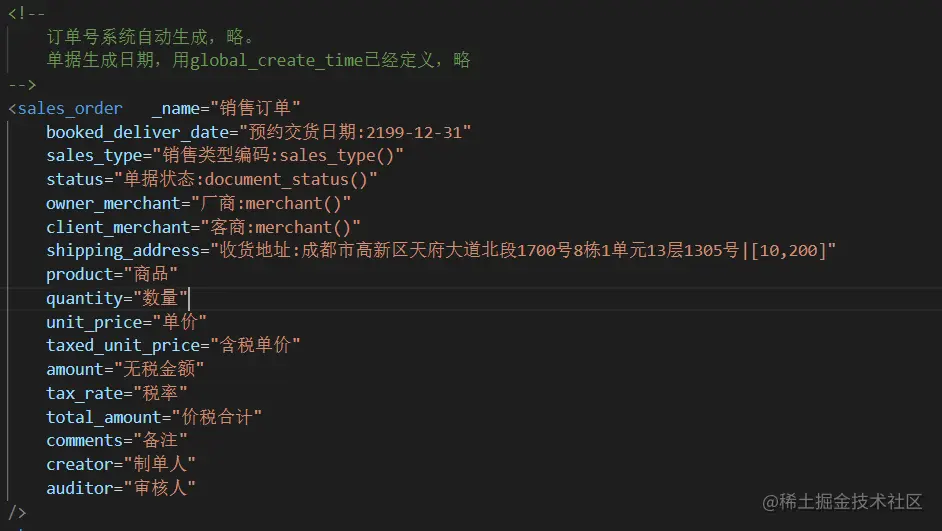

现在模型效果如下：

下来是 product 字段。

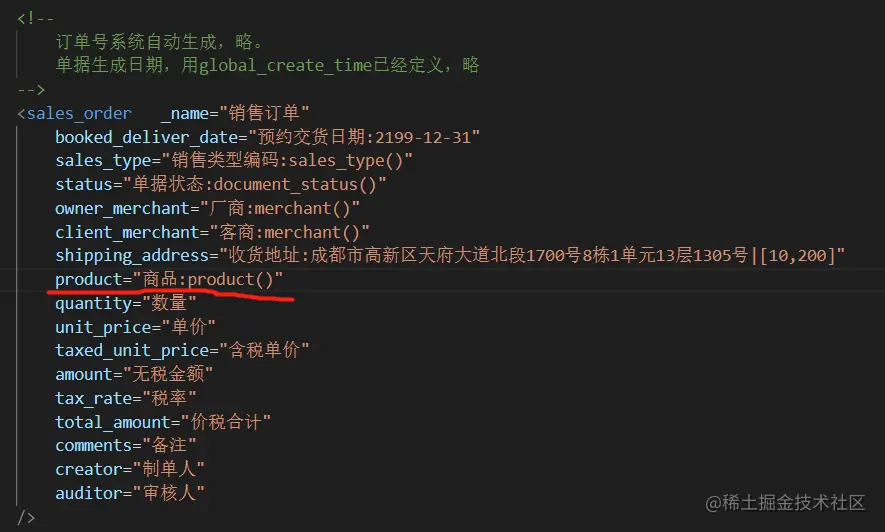

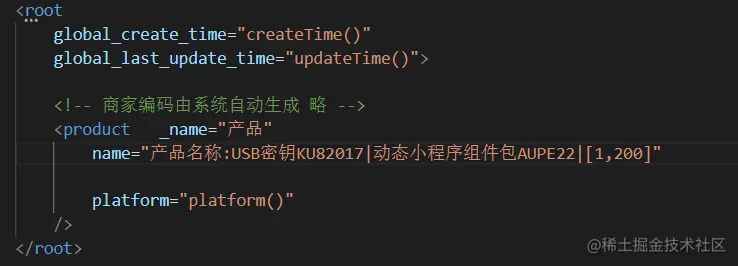

显而易见，它是个复杂对象模型，和merchant的操作类似，我们在基础数据里创建一个 产品定义.xml

下面是 quantity 字段

这个字段有个比较明显特性：在整个系统中，势必会出现很多个‘数量’。这些数量理论上应该具有相同的规则：数据类型和取值范围。

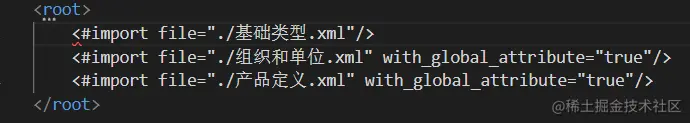

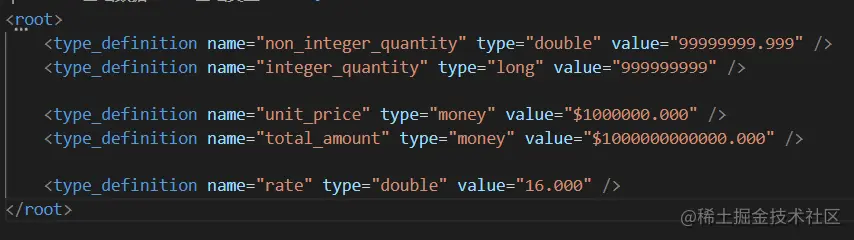

所以我们定义了一个 "基础类型.xml", 在这里用 type_definition 来定义一些公共的数据，然后再引用：

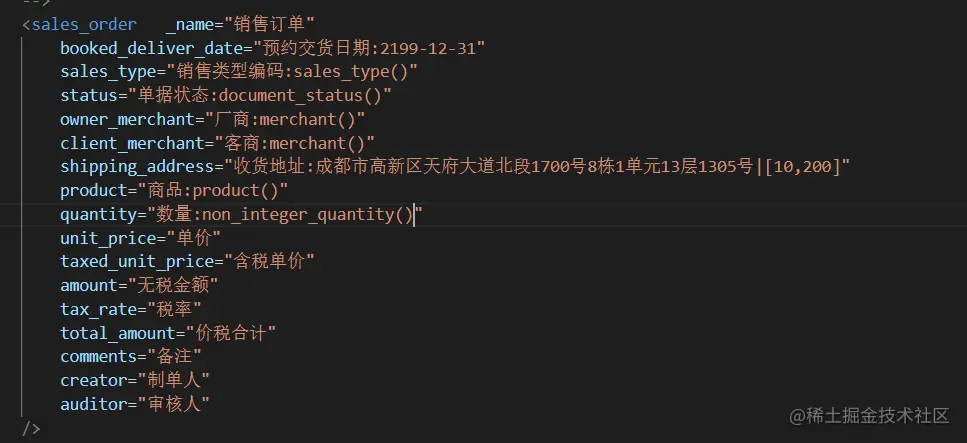

然后在模型中引用它

下面是几个价格字段和quantity一样，我们定义几个基本“价格”类型：单价不超过100万，总价不超过1万亿

先定义基本类型

（注：使用type_definition需要专题学习。）

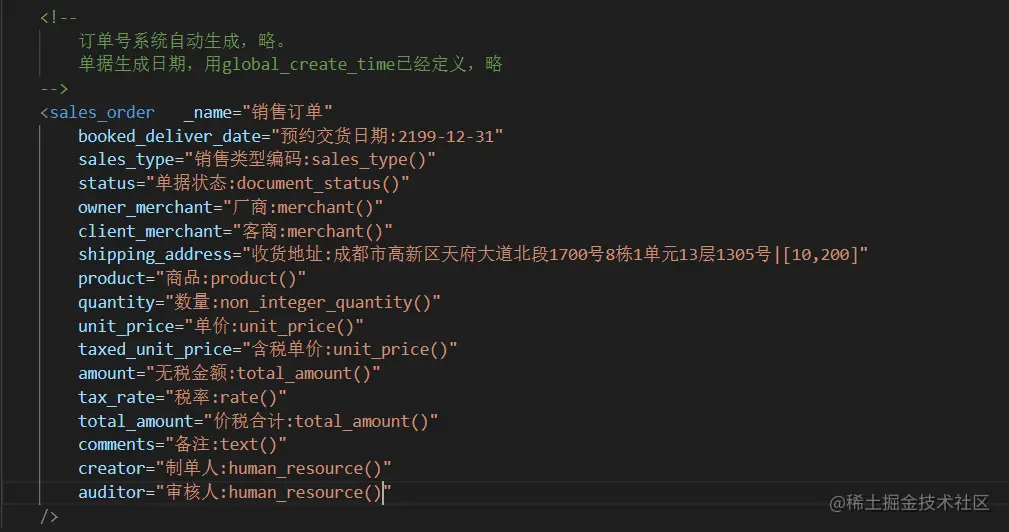

再引用
