Flink checkpoint 算法（下） - Asynchronous Barrier Snapshotting
前言
在 Flink checkpoint 算法（上） 中，介绍了分布式系统状态快照算法 Chandy-Lamport，今天我们继续来了解 Flink checkpoint 实际所使用的算法 Asynchronous Barrier Snapshotting (ABS) 异步屏障快照算法，其受到 Chandy-Lamport 算法的启发，可以看作是 Chandy-Lamport 算法在 Flink 中的落地实现，同时对执行快照过程的一些问题进行了优化。
Asynchronous Barrier Snapshotting
Asynchronous Barrier Snapshotting 来自于论文 Lightweight Asynchronous Snapshots for Distributed Dataflows，算法主要：
- 提出并实现了一种异步快照算法，该算法可以在非循环执行图上实现最小状态快照。
- 描述并实现了在有循环执行图上的状态快照算法。

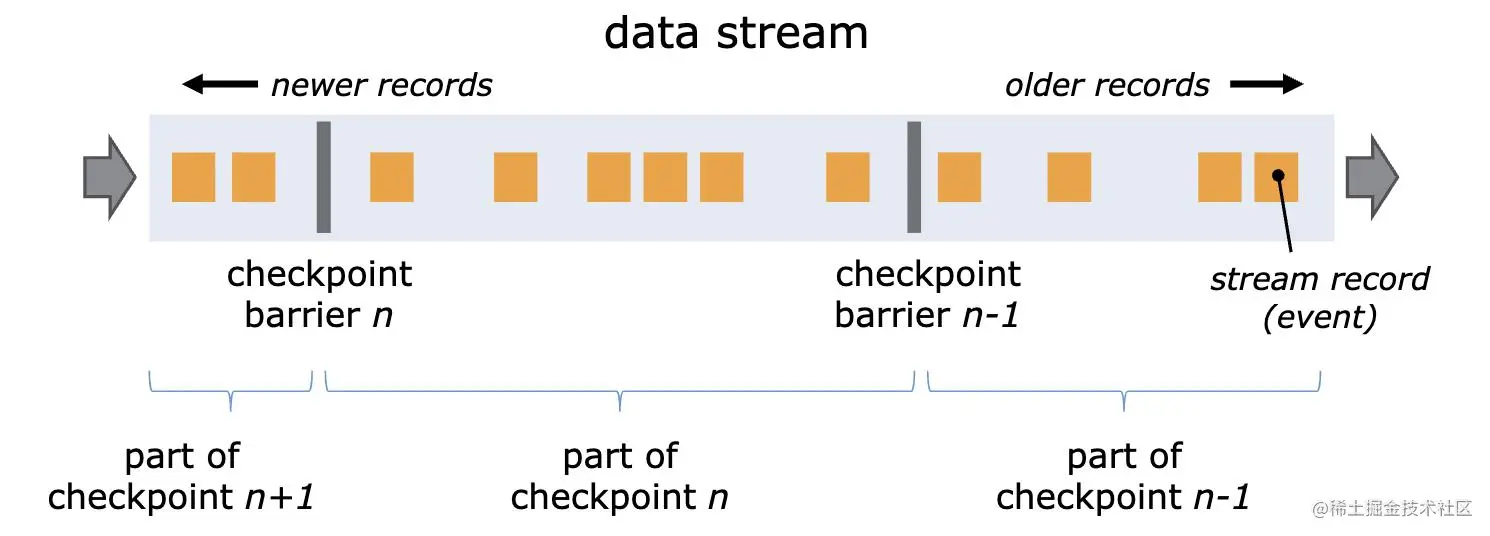

Chandy-Lamport 算法提供了一个最终一致的系统状态快照算法，使用 Marker 消息分隔了当前快照和下一个快照的消息。而在 Asynchronous Barrier Snapshotting 算法中，也使用了一个 Marker 消息，只是它的名称叫做 Barrier 屏障，Barrier 的作用和 Marker 消息一样，用来分隔不同快照的消息，Barrier 由快照中央协调器周期性产生，以触发系统周期性的执行快照。如下图，第 n - 1个 Barrier 屏障之后、第 n 个 Barrier 屏障之前的所有数据都属于第 n 个快照：
流处理系统模型
之前我们已经了解了 Chandy-Lamport 算法的执行流程，现在我们再来看下 Asynchronous Barrier Snapshotting 算法的流程，首先我们基于 Apache Flink 来看下流处理系统模型，Flink 任务在提交执行后，会生成一个有向无环图 DAG，图中的节点为 Flink 的算子，算子之间的边表示为数据流，和 Chandy-Lamport 算法中的进程及通道的模型基本一致。Flink 流式计算模型中一般包含三类算子：Source Operator、Transformation Operator、Sink Operator，分别负责数据的输入、处理、和输出，对应 DAG 中的起点、中间节点和终点。如下图，src 节点为起点 Source 节点，Count 节点为中间计算节，Print 节点为终点 Sink 节点：
ABS 算法在无环图中执行流程
同样先为算法做如下假设条件：
- 网络通道是准可靠的，遵循先进先出的传输顺序，并且可以阻塞（blocked）和解除阻塞（unblocked）。当通道被阻塞时，所有收到的消息会被缓存起来。
- 消息可以触发对其通道的操作，如阻塞、解除阻塞、发送消息。所有 outgoing 通道都支持广播消息。
- 在源任务中注入的 Barrier 消息，会被写入到名为 Nil 的输入通道。

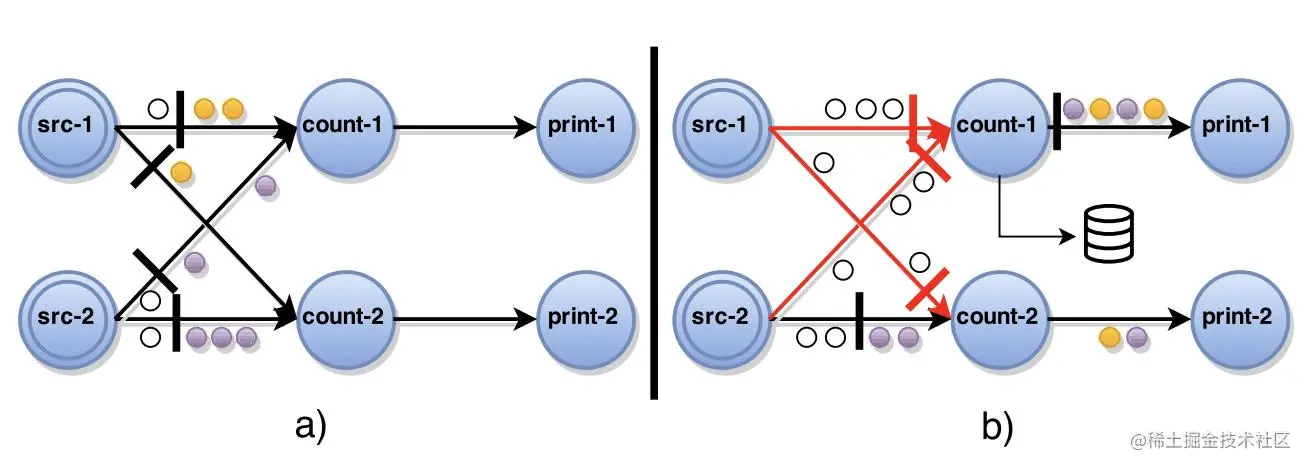

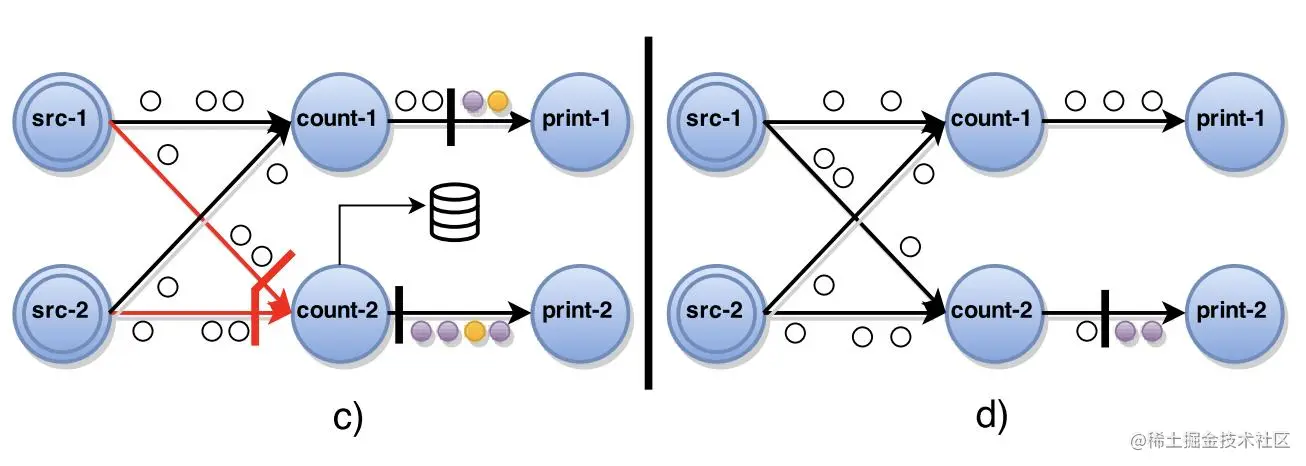

下图是一个并行度为 2 的执行 Count 算子的示例：
算法在无环图中执行流程如下：
- 首先由一个中央协调器周期性注入 Barrier 屏障消息到所有的 Source 节点，当 Source 节点收到 Barrier 后，先对该节点当前状态做快照，然后向它的所有下游节点广播 Barrier 消息。
- 当 Source 的下游节点收到 Barrier 消息后，先将收到 Barrier 的通道阻塞（如果有多个输入通道），然后等待其他输入通道的 Barrier 的到达，当收到所有输入通道的 Barrier 消息后，该节点对当前状态进行快照，并向它的下游节点广播 Barrier。然后解除所有阻塞通道，继续处理输入的数据。
- 当所有 Sink 节点完成快照后，整个系统快照完成。此时系统快照由所有节点的快照组成。
我们看到 Asynchronous Barrier Snapshotting 算法的流程和 Chandy-Lamport 算法很相似，但也有很大的不同之处：
- ABS 算法的系统状态由节点状态组成，少了 C-L 算法中的通道的状态，为什么 ABS 算法中不需要通道状态呢？因为当一个节点完成它的状态快照前，它所有归属于当前快照的输入和产生的输出都已经处理完成，此时不需要再保留通道的状态。这种处理方式降低了快照的大小同时可以减少快照传输的时间，提升了性能。在 C-L 算法中，需要记录通道的状态，而通道的状态通常由实际的业务数据组成，这部分数据可能会相当的大，在占用更大存储的同时也会降低快照执行、故障容错恢复运行时的速度。

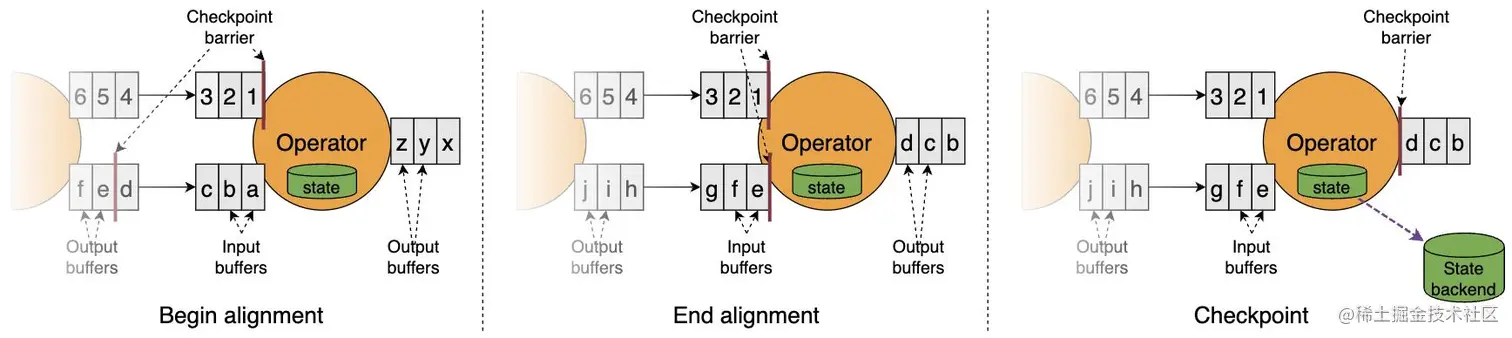

- 在 C-L 算法中，节点收到第一个 Marker 消息后即开始对节点状态进行快照，之后记录其他输入通道的状态。而在 ABS 算法中，节点收到第一个 Barrier 后（如果节点有多个输入数据流），并不会立刻进行快照，而是等带所有的输入通道都收到 Barrier 后，才进行快照。这个过程称之为 Barrier 对齐。Barrier 对齐过程如下图：
在 Barrier 对齐过程中，输入通道会被阻塞，需要注意在 Flink 中，这里的阻塞通道，并不意味着通过不再传输数据，而是指此时通道传输的数据会被算子所在节点缓存到节点本地，这些缓存数据不回立刻参与计算，直到快照完成后通道阻塞状态解除。Flink 中解除阻塞后，会先处理缓存的数据，再处理通道中后续输入的数据。
Barrier 对齐是 Flink 能够做到 Exactly-Once 语义的关键。因为 Barrier 对齐能保证算子处理的数据都是当前 Checkpoint 区间之内的数据，避免同样的数据在系统故障恢复后再次处理。但是 Barrier 对齐需要等待所有输入通道的 Barrier 都到达后才开始进行快照，如果其中一个通道的 Barrier 达到延迟比较高，则会延缓整个系统快照的进程。如果只需要 AT_LEAST_ONCE 语义，可以在 Flink 中关闭 Barrier 对齐。关闭 Barrier 对齐后，算子节点收到第一个 Barrier 后即开始进行快照，这样本属于后一个快照的数据可能也会被当前快照包含进来，当故障恢复时，这部分数据会被重复计算。
那么 Asynchronous Barrier Snapshotting 中的 Asynchronous 异步是指什么呢？在 ABS 算法中，节点不会等到快照完成后才继续处理后续的数据。而是在触发快照后，在向下游广播 Barrier以及继续处理后续数据的同时，异步的执行状态快照的保存、向中央协调器发送 ACK 等操作。
ABS 算法在有环图中执行流程

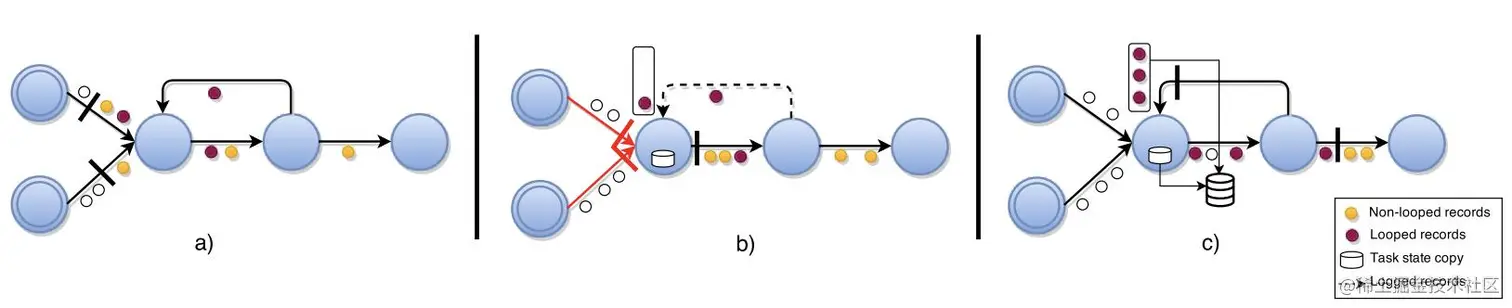

Flink Job 生成的执行图是有向无环图（DAG），所以上面描述的算法即是 Flink chekpoint 使用的算法。但是如果作业的执行计划是个有向有环图呢？如下图，如果继续使用上面的算法，很显然会导致死锁。好在ABS 也提供了在有环执行图上的状态快照算法。我们简单说一下该算法的流程。
如上图，我们把从下游回流到上游的数据流称为 back-edge，当一个有 back-edge 的节点做快照时，执行过程如下：
- 当所有非 back-edge 的输入流的 Barrier 到达后，节点会先在本地保存当前的状态。
- 开始记录从所有 back-edge 收到的数据，直到从 back-edge 收到 Barrier 为止。
- 快照由步骤1中保存的状态和步骤2中记录的数据序列组成。
故障恢复
有了系统全局一致性快照，当系统执行过程出现问题需要故障恢复时就比较简单了，故障恢复可以选择整个系统全部从状态快照恢复，也可以恢复部分节点。节点恢复流程：
- 每个任务节点从持久化存储的快照中获取的自身关联的状态，并设为初始状态。
- 处理备份日志中所包含的所有记录。
- 开始从输入通道中输入数据。
