GlusterFS分布式文件系统

是一个开源的分布式文件系统

GFS三个组件

存储服务器
客户端
NFS/Samba存储网关

GFS没有元数据（就是没有保存数据的地方）

GFS的特点

扩展性和高性能：运用分布式
高可用性：有冗余（可以备份）
全局统一的命名空间
弹性卷管理：类似于redi0、redi1等
基于标准协议：基于tcp等协议

GFS术语

brick（块存储）：存储的服务器
volume（逻辑卷）：本地文件系统分区，逻辑卷等
fuse（内核模块）：用于存放的文件的文件系统，伪文件系统
vfs（虚拟文件系统）：虚拟文件系统，虚拟端口
glusterd

弹性hash算法

通过hash算法得到一个32位的整数
划分为N个连续的子空间，每个空间对应一个brick

弹性hash的优点

保证数据平均分布在每一个brick中
解决了对于元数据服务器的依赖，进而解决了单点故障以及访问瓶颈

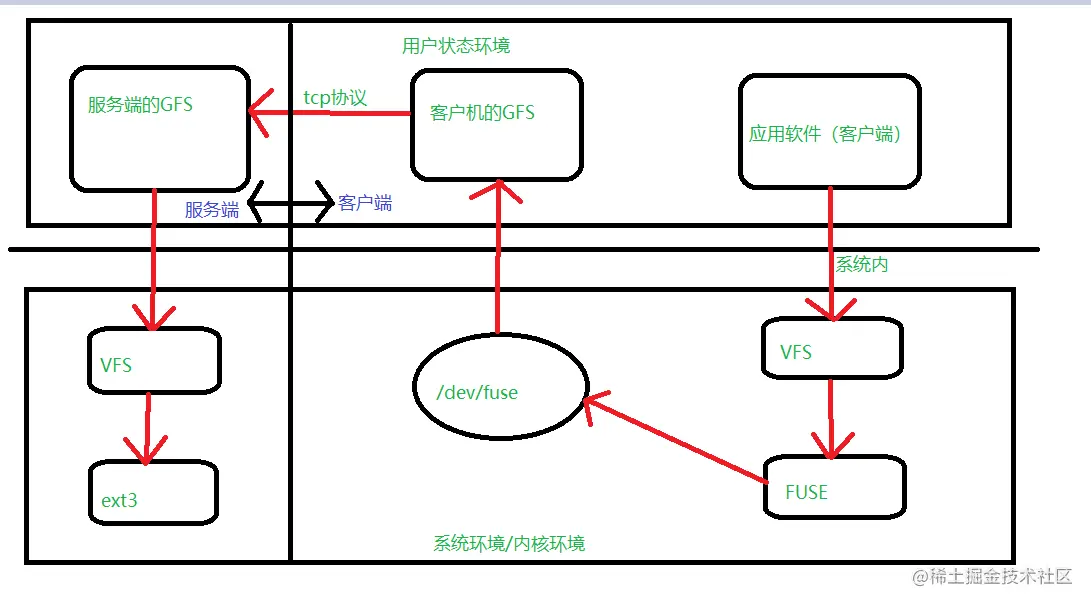

GFS工作原理

客户端通过GFS访问挂载点，通过系统内核、端口等发送数据到vfs虚拟文件系统端口
数据到达vfs后，由vfs转发到到fuse伪文件系统并且存在内存中
fuse拿到数据后，会通过/dev/fuse/提交给gfs客户机
gfs客户端接收到数据之后，通过进程，基于tcp协议，将数据转发给服务端
服务端接收到数据之后，转发给本地的gfs系统，通过内核、vfs虚拟接口转发给ext3等真实的文件系统存储起来

GFS卷类型

分布式卷
条带卷
复制卷
分布式条带卷
分布式复制卷
条带复制卷
分布式条带复制卷

分布式卷-dis

将多个文件，分布在不同的服务器节点上进行保存

不会对文件进行分块处理
保留hash值
支持底层文件系统：ext3、ext4、xfs等

特点

对于扩展卷的大小更容易，也便宜

缺点

文件分布在不同的服务器，没有冗余功能
单点故障会造成数据丢失
依赖底层的数据保护

示例语句

创建一个名为dis-volume的分布式卷，文件将根据HASH分布在server1:/dir1、server2:/dir2和server3:/dir3中

uster volume create dis-volume server1:/dir1 server2:/dir2 server3:/dir3

条带卷-stripe

根据偏移量将文件分成N块（有N个条带节点的时候），并且以轮询的方式存储在每个brick server节点上，支持大文件存储，文件越大，读取效率越高，

特点

数据被分割成更小块分布到服务器群众的不同条带区
分布式减少了负载且更小的文件加速了存取的速度
性能高，可以存储大文件

缺点

没有数据冗余，坏一块，数据就丢失了

示例语句

创建了一个名为stripe-volume的条带卷，文件将被分块轮询的存储在Server1:/dir1和Server2:/dir2两个Brick中

gluster volume create stripe-volume stripe 2 transport tcp server1:/dir1 server2:/dir2

复制卷-rep

将文件同步到多个 Brick 上，文件存储在A服务器上，复制卷会再将数据复制一份保存在B服务器上

若干个节点上的存储空间不一致，取最低节点的容量作为总容量
至少有两块服务器或更多的服务器

特点

卷中所有的服务器均保存一个完整的副本，不怕丢失
卷的副本数量可由客户创建的时候决定
具有数据冗余功能

缺点

磁盘利用率低（要保存副本）

示例语句

创建名为rep-volume的复制卷，文件将同时存储两个副本，分别在Server1:/dir1和Server2:/dir2两个Brick中

gluster volume create rep-volume replica 2 transport tcp server1:/dir1 server2:/dir2

分布式条带卷-dis_stripe

将数据以分布式存入磁盘中

特点

兼顾分布式卷和条带卷的功能
主要用于大文件访问处理
至少最少需要4台服务器
具有数据冗余功能（可以备份）

示例语句

创建一个名为dis-stripe的分布式条带卷，配置分布式的条带卷时，卷中Brick所包含的存储服务器数必须是条带数的倍数（>=2倍）。Brick 的数量是 4（Server1:/dir1、Server2:/dir2、Server3:/dir3 和 Server4:/dir4），条带数为 2（stripe 2）

gluster volume create dis-stripe stripe 2 transport tcp server1:/dir1 server2:/dir2 server3:/dir3 server4:/dir4

分布式复制卷-dis_rep

将单个文件复制到磁盘中，Brick Server数量是镜像数（数据副本数量）的2倍。

特点

兼顾分布式卷和复制卷的功能
用于需要冗余的情况
具有数据冗余功能

示例语句

#创建一个名为dis-rep的分布式复制卷，配置分布式的复制卷时，卷中Brick所包含的存储服务器数必须是复制数的倍数（>=2倍）。Brick 的数量是 4（Server1:/dir1、Server2:/dir2、Server3:/dir3 和 Server4:/dir4），复制数为 2（replica 2）

gluster volume create dis-rep replica 2 transport tcp server1:/dir1 server2:/dir2 server3:/dir3 server4:/dir4

了解5个即可

实验

部署GlusterFS群集

环境

客户端：192.168.42.11

node1:192.168.42.12

磁盘:/dev/sdb1
挂载点:
- /mnt/adb1
- /dev/sdc1
- /dev/sdd1
- /dev/sde1

node2:192.168.42.13

磁盘:/dev/sdb1
挂载点:
- /data/adb1
- /dev/sdc1
- /dev/sdd1
- /dev/sde1

node3:192.168.42.14

磁盘:/dev/sdb1
挂载点:
- /data/adb1
- /dev/sdc1
- /dev/sdd1
- /dev/sde1

node4:192.168.42.15

磁盘:/dev/sdb1
挂载点:
- /mnt/adb1
- /dev/sdc1
- /dev/sdd1

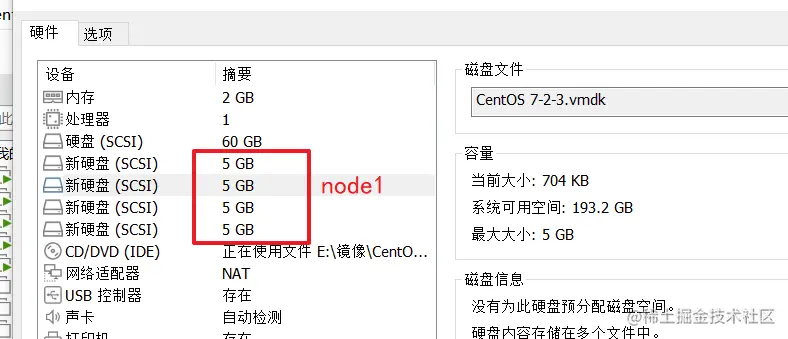

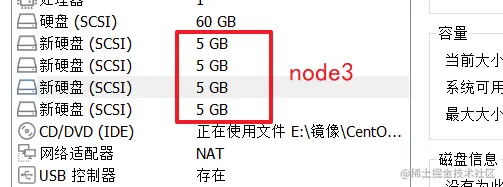

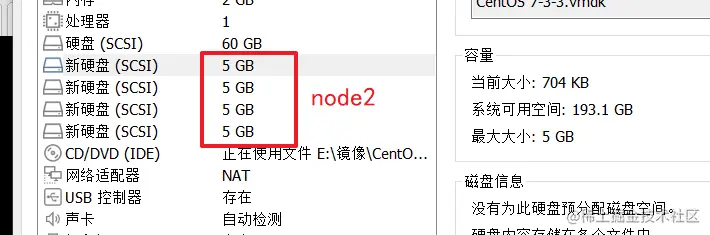

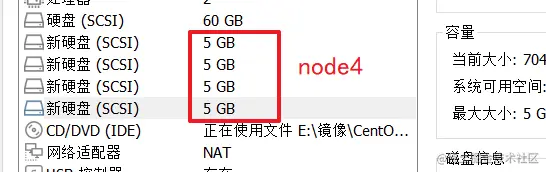

- /dev/sde1 每个机子，添加4块盘，一个盘5G就可以，然后重启，刷新硬盘

关闭防火墙

#关闭防火墙与增强功能
[root@client ~]# systemctl stop firewalld
[root@client ~]# setenforce 0

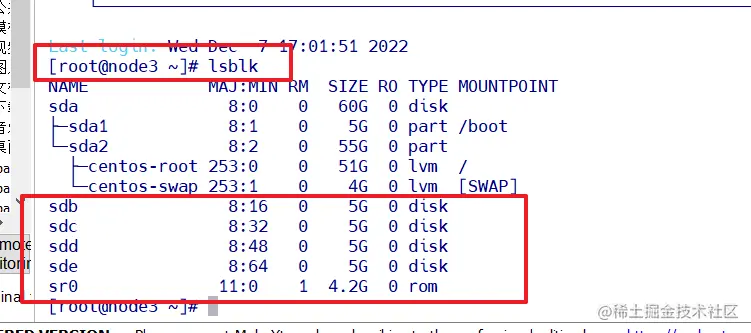

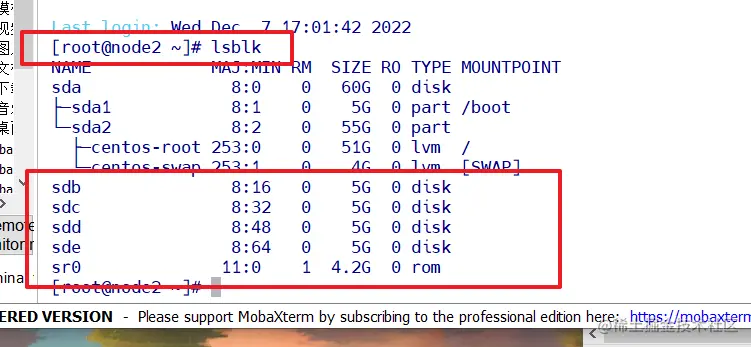

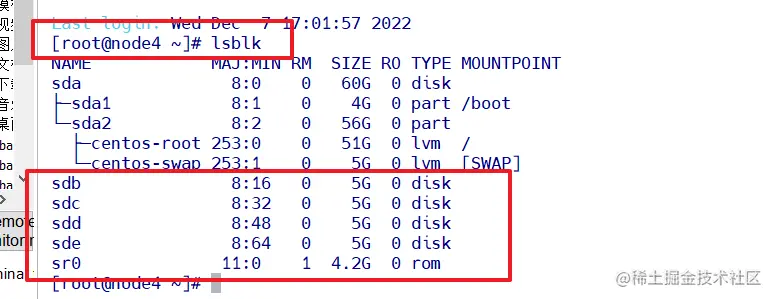

查看硬盘是否添加成功

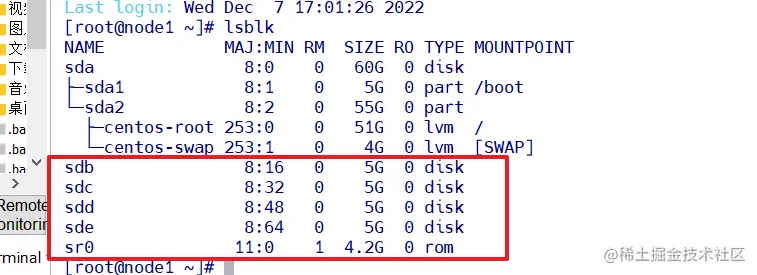

[root@node1 ~]# lsblk

磁盘分区和挂载（以node1为例）

分区，有四个硬盘需要分区，太多太复杂，容易乱，可以直接使用脚本做分区。

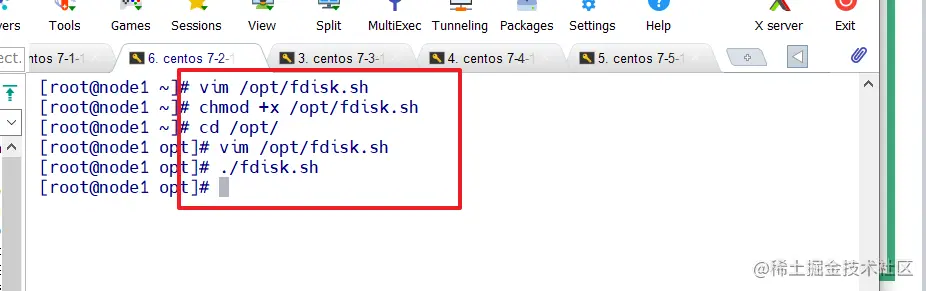

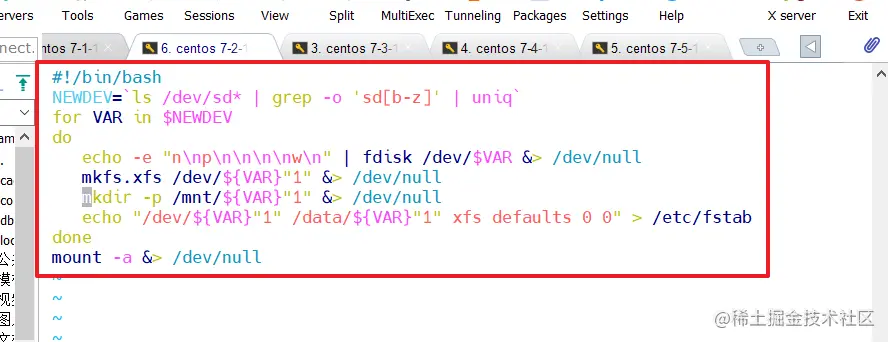

[root@node1 ~]# vim /opt/fdisk.sh
#编辑一个脚本文件
#!/bin/bash
NEWDEV=`ls /dev/sd* | grep -o 'sd[b-z]' | uniq`
for VAR in $NEWDEV
do
   echo -e "n\np\n\n\n\nw\n" | fdisk /dev/$VAR &> /dev/null
   mkfs.xfs /dev/${VAR}"1" &> /dev/null
   mkdir -p /mnt/${VAR}"1" &> /dev/null
   echo "/dev/${VAR}"1" /data/${VAR}"1" xfs defaults 0 0" > /etc/fstab
done
mount -a &> /dev/null

[root@node1 ~]# chmod +x /opt/fdisk.sh
#给出执行权限
[root@node1 ~]# cd /opt/
[root@node1 opt]# ./fdisk.sh
#运行

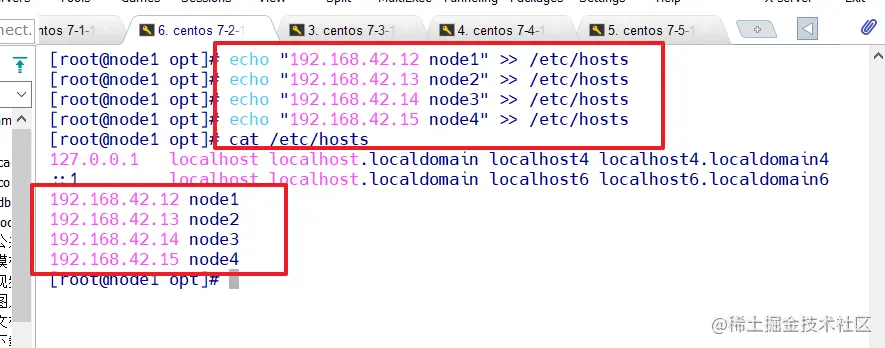

修改配置/etc/hosts文件（以node1为例）

做之前最好将主机名字修改好，这边是修改好的

[root@node1 opt]# echo "192.168.42.12 node1" >> /etc/hosts
[root@node1 opt]# echo "192.168.42.13 node2" >> /etc/hosts
[root@node1 opt]# echo "192.168.42.14 node3" >> /etc/hosts
[root@node1 opt]# echo "192.168.42.15 node4" >> /etc/hosts

安装和启动GFS（以node1为例）

#使用yum安装GFS，将GFS的安装包下载到/opt目录中
#使用unzip解压
[root@node1 opt]# unzip gfsrepo.zip

#编辑一个glfs源

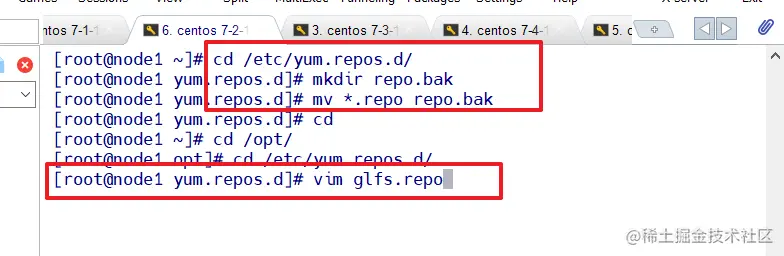

[root@node1 ~]# cd /etc/yum.repos.d/
[root@node1 yum.repos.d]# mkdir repo.bak
[root@node1 yum.repos.d]# mv *.repo repo.bak
[root@node1 yum.repos.d]# vim glfs.repo
#编辑文件
[glfs]
name=glfs
baseurl= file:///opt/gfsrepo
gpgcheck=0
enabled=1

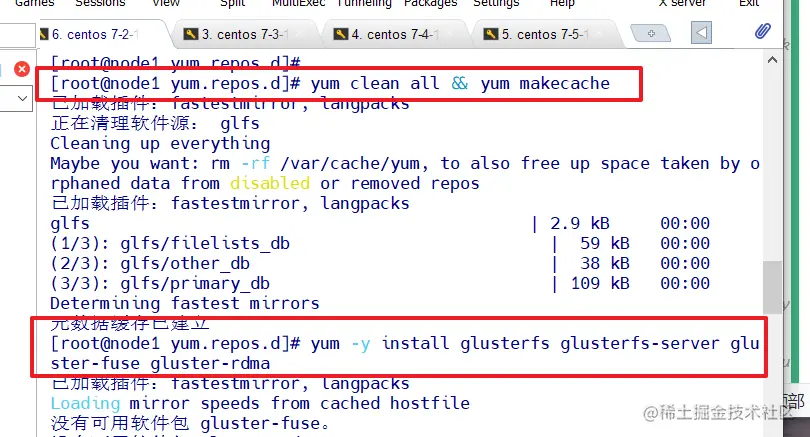

[root@node1 yum.repos.d]# yum clean all && yum makecache
#清理域名缓存，重新加载元数据
[root@node1 yum.repos.d]# yum -y install glusterfs glusterfs-server gluster-fuse gluster-rdma
#下载安装GFS等服务

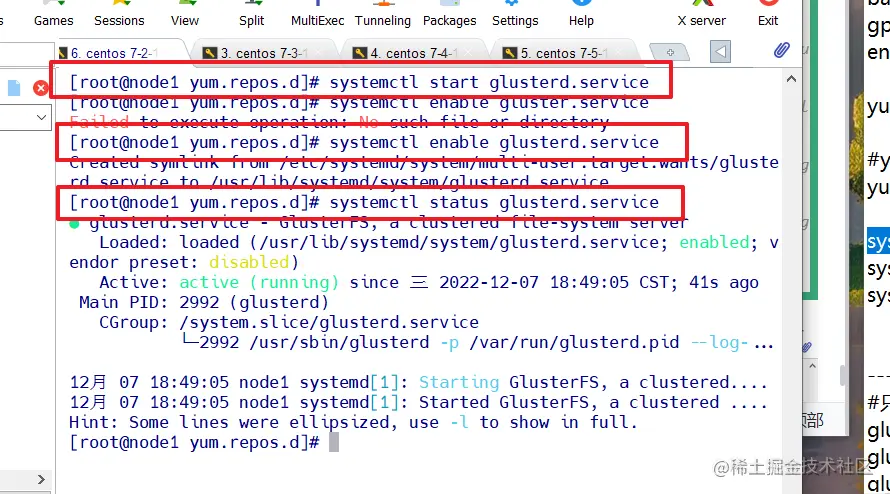

[root@node1 yum.repos.d]# systemctl start glusterd.service
#开启服务
[root@node1 yum.repos.d]# systemctl enable glusterd.service
#设置开机自启
[root@node1 yum.repos.d]# systemctl status glusterd.service
#查看服务状态是否开启

添加节点到存储信任池中（在node1上操作）

只要在一台node节点上添加其他节点就可以

#在node1上就不需要添加自己节点
[root@node1 ~]# gluster peer probe node2
[root@node1 ~]# gluster peer probe node3
[root@node1 ~]# gluster peer probe node4

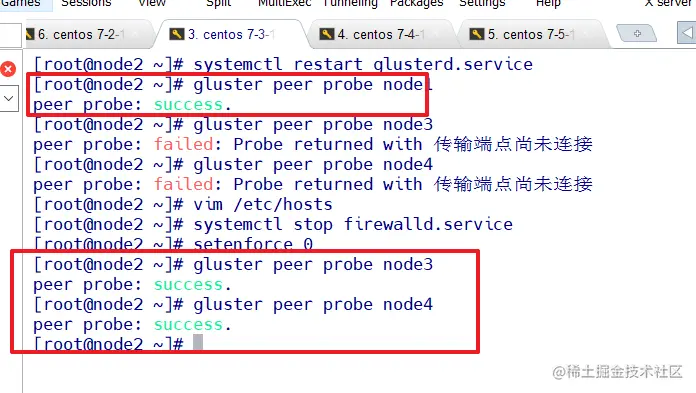

#在node1节点没添加成功，在node2添加成功了

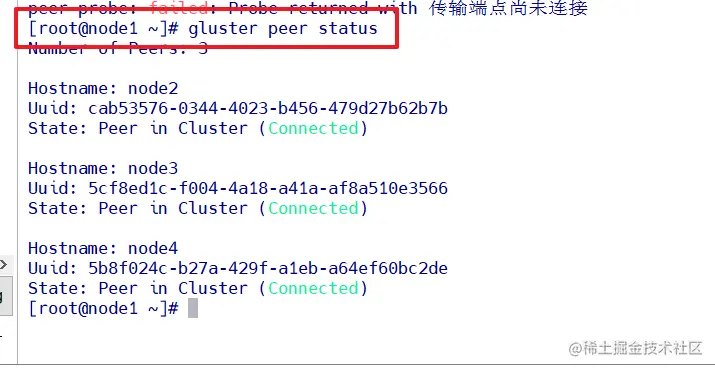

[root@node1 ~]# gluster peer status
#查看群集状态

扩展（添加节点排错）

如果显示传输点尚未连接的情况

查看防火墙是否关闭
查看/etc/hosts中节点对应ip是否正确
查看节点是否开启
查看节点是否存在

都有的话，就在其他机子上添加节点，也是可以，最后再查看节点开启情况

创建卷

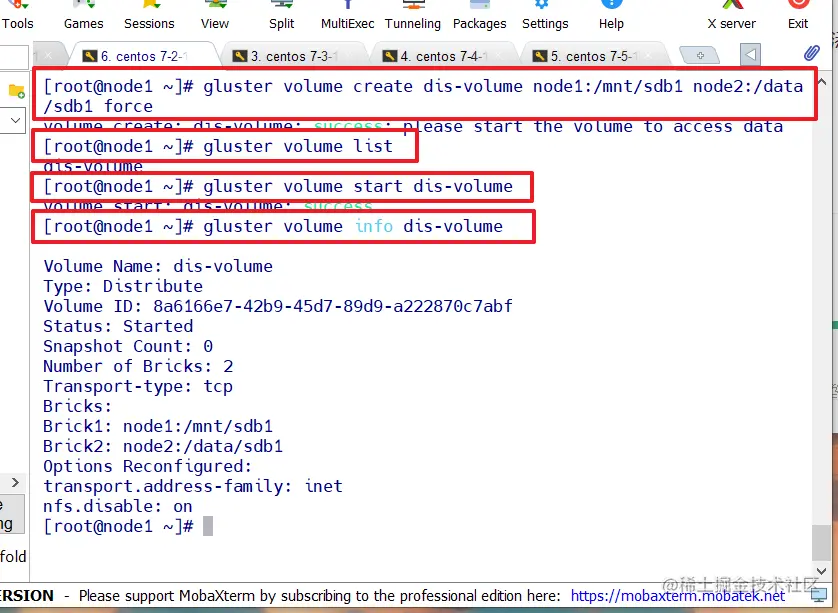

创建分布式卷

[root@node1 ~]# gluster volume create node1:/mnt/sdb1 node2:/data/sdb1 force
#创建分布式卷，没有指定类型，默认创建的是分布式卷
[root@node1 ~]# gluster volume list
#查看卷列表
[root@node1 ~]# gluster volume start dis-volume
#启动新建的分布式卷
[root@node1 ~]# gluster volume info dis-volume
#查看创建分布式卷信息

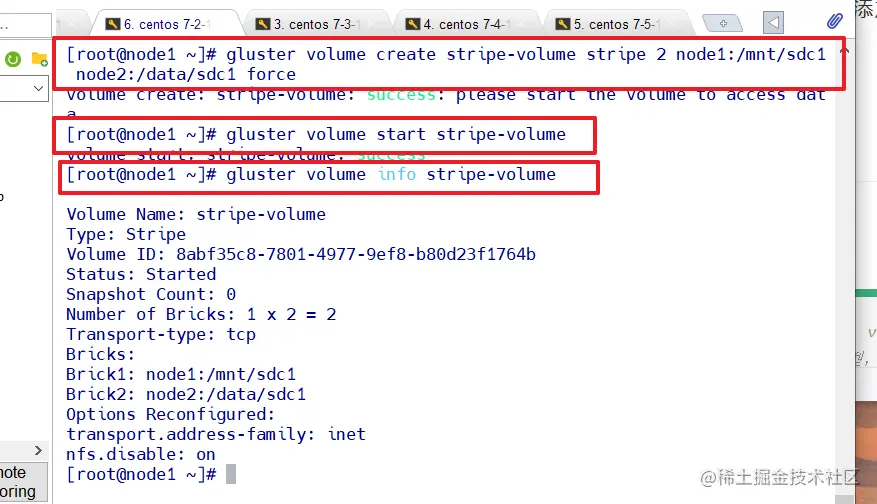

创建条带卷

[root@node1 ~]# gluster volume create stripe-volume stripe 2 node1:/mnt/sdc1 node2:/data/sdc1 force
#指定类型为 stripe，数值为 2，且后面跟了 2 个 Brick Server，所以创建的是条带卷
[root@node1 ~]# gluster volume start stripe-volume
#开启条带卷
[root@node1 ~]# gluster volume info stripe-volume
#查看列表

创建复制卷

[root@node1 ~]# gluster volume create rep-volume replica 2 node3:/data/sdb1 node4:/mnt/sdb1 force
#指定类型为 replica，数值为 2，且后面跟了 2 个 Brick Server，所以创建的是复制卷
[root@node1 ~]# gluster volume start rep-volume
[root@node1 ~]# gluster volume info rep-volume

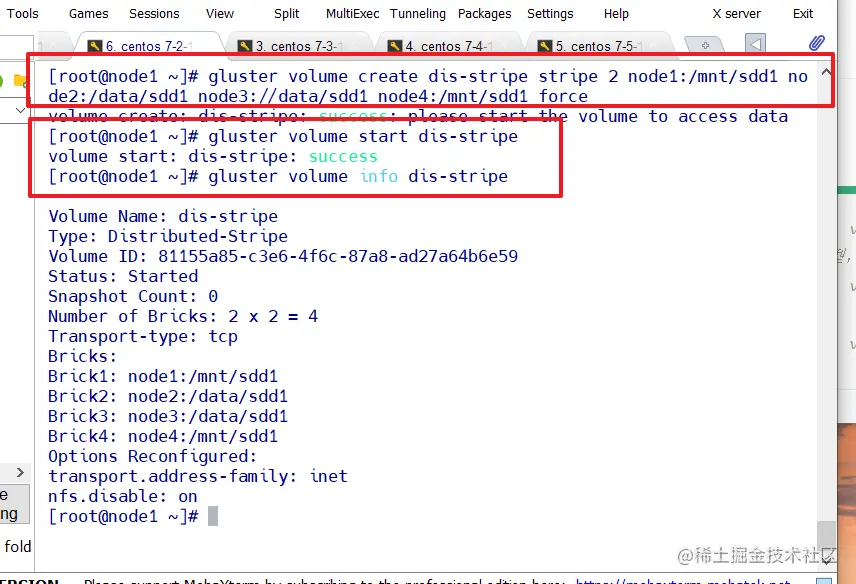

创建分布式条带卷

[root@node1 ~]# gluster volume create dis-stripe stripe 2 node1:/mnt/sdd1 node2:/data/sdd1 node3://data/sdd1 node4:/mnt/sdd1 force
#指定类型为 stripe，数值为 2，而且后面跟了 4 个 Brick Server，是 2 的两倍，所以创建的是分布式条带卷
[root@node1 ~]# gluster volume start dis-stripe
[root@node1 ~]# gluster volume info dis-stripe

创建分布式复制卷

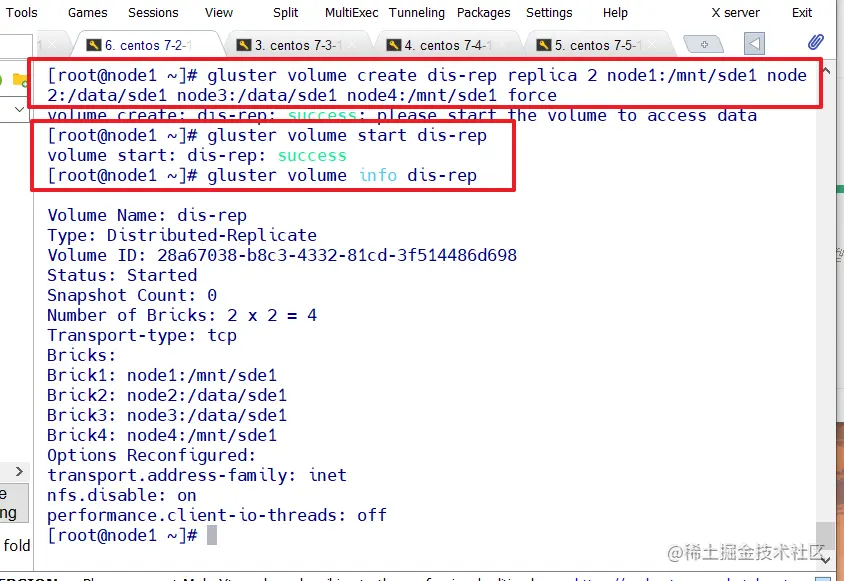

[root@node1 ~]# gluster volume create dis-rep replica 2 node1:/mnt/sde1 node2:/data/sde1 node3:/data/sde1 node4:/mnt/sde1 force
#指定类型为 replica，数值为 2，而且后面跟了 4 个 Brick Server，是 2 的两倍，所以创建的是分布式复制卷
[root@node1 ~]# gluster volume start dis-rep
[root@node1 ~]# gluster volume info dis-rep

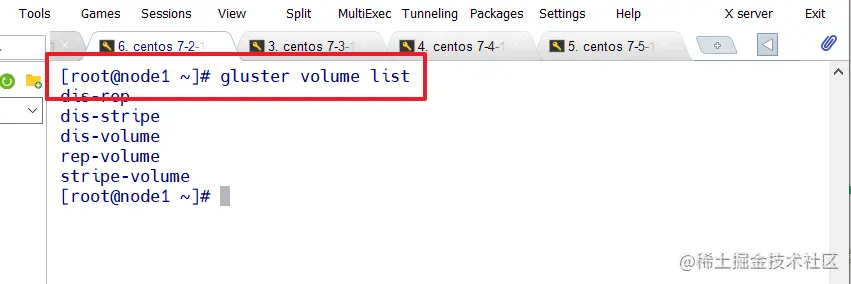

[root@node1 ~]# gluster volume list
#查看当前所有卷的列表

部署Gluster客户端

安装客户端软件

将gfsrepo 软件上传到/opt目下

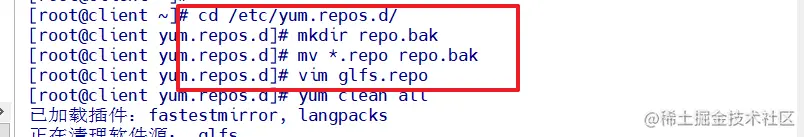

[root@client ~]# cd /etc/yum.repos.d/
[root@client yum.repos.d]# mkdir repo.bak
[root@client yum.repos.d]# mv *.repo repo.bak
[root@client yum.repos.d]# vim glfs.repo
[glfs]
name=glfs
baseurl=file:///opt/gfsrepo
gpgcheck=0
enabled=1

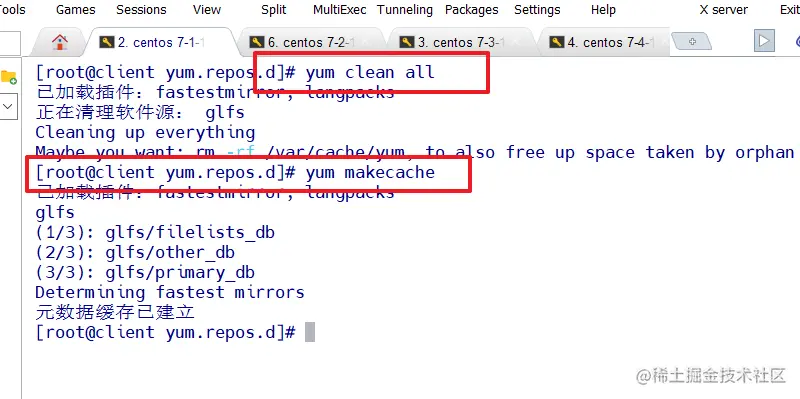

[root@client yum.repos.d]# yum clean all
[root@client yum.repos.d]# yum makecache

[root@client ~]# yum -y install glusterfs glusterfs-fuse

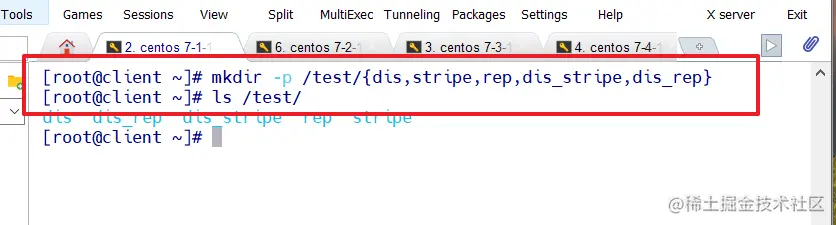

创建挂载目录

[root@client ~]# mkdir -p /test/{dis,stripe,rep,dis_stripe,dis_rep}
#创建挂在目录
[root@client ~]# ls /test/

配置/etc/hosts文件

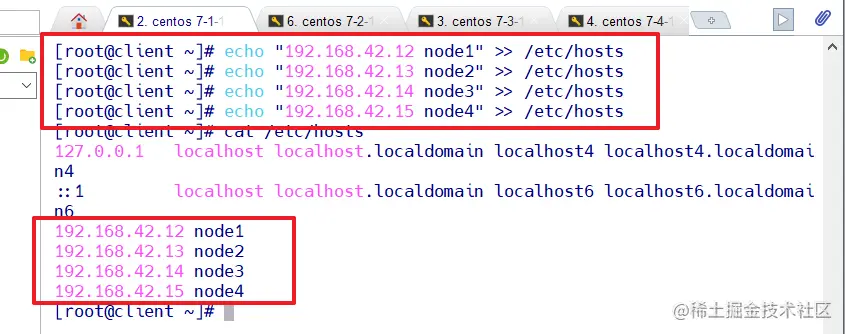

[root@client ~]# echo "192.168.42.12 node1" >> /etc/hosts
[root@client ~]# echo "192.168.42.13 node2" >> /etc/hosts
[root@client ~]# echo "192.168.42.14 node3" >> /etc/hosts
[root@client ~]# echo "192.168.42.15 node4" >> /etc/hosts

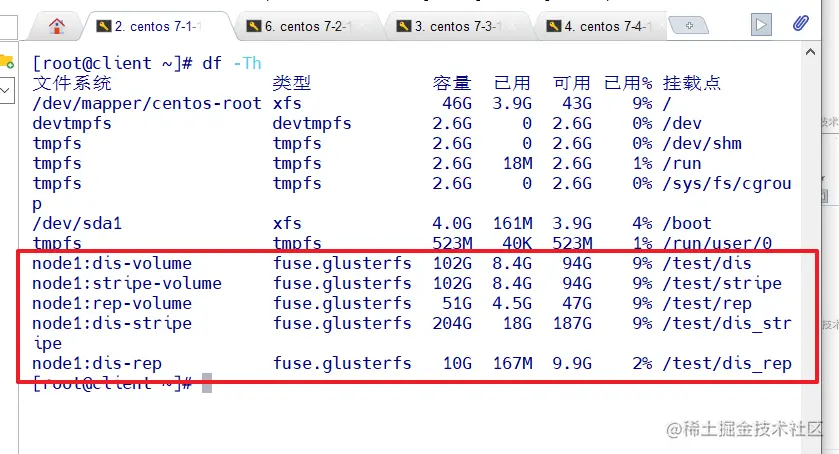

挂在gluster文件系统

两种方法：

#临时挂载

mount.glusterfs node1:dis-volume /test/dis
mount.glusterfs node1:stripe-volume /test/stripe
mount.glusterfs node1:rep-volume /test/rep
mount.glusterfs node1:dis-stripe /test/dis_stripe
mount.glusterfs node1:dis-rep /test/dis_rep

#永久挂载

vim /etc/fstab
node1:dis-volume		/test/dis				glusterfs		defaults,_netdev		0 0
node1:stripe-volume		/test/stripe			glusterfs		defaults,_netdev		0 0
node1:rep-volume		/test/rep				glusterfs		defaults,_netdev		0 0
node1:dis-stripe		/test/dis_stripe		glusterfs		defaults,_netdev		0 0
node1:dis-rep			/test/dis_rep			glusterfs		defaults,_netdev		0 0

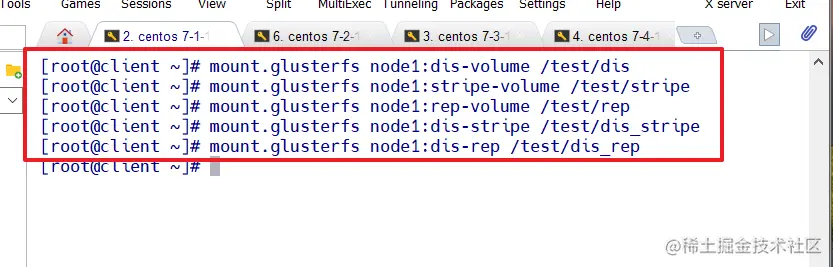

这边使用临时挂载

[root@client ~]# mount.glusterfs node1:dis-volume /test/dis
[root@client ~]# mount.glusterfs node1:stripe-volume /test/stripe
[root@client ~]# mount.glusterfs node1:rep-volume /test/rep
[root@client ~]# mount.glusterfs node1:dis-stripe /test/dis_stripe
[root@client ~]# mount.glusterfs node1:dis-rep /test/dis_rep

测试gluster文件系统

客户端，卷中写入文件

[root@client opt]# dd if=/dev/zero of=/opt/demo1.log bs=1M count=40
[root@client opt]# dd if=/dev/zero of=/opt/demo2.log bs=1M count=40
[root@client opt]# dd if=/dev/zero of=/opt/demo3.log bs=1M count=40
[root@client opt]# dd if=/dev/zero of=/opt/demo4.log bs=1M count=40
[root@client opt]# dd if=/dev/zero of=/opt/demo5.log bs=1M count=40

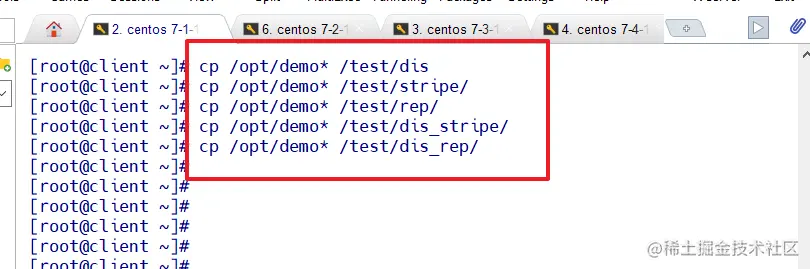

[root@client ~]# cp /opt/demo* /test/dis
[root@client ~]# cp /opt/demo* /test/stripe/
[root@client ~]# cp /opt/demo* /test/rep/
[root@client ~]# cp /opt/demo* /test/dis_stripe/
[root@client ~]# cp /opt/demo* /test/dis_rep/

查看文件分布（在node节点上查看）

查看分布式文件分布

node1：
#数据没有被分片

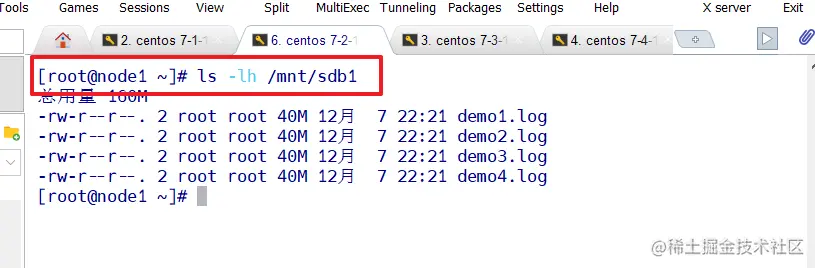

[root@node1 ~]# ls -lh /mnt/sdb1
node2：

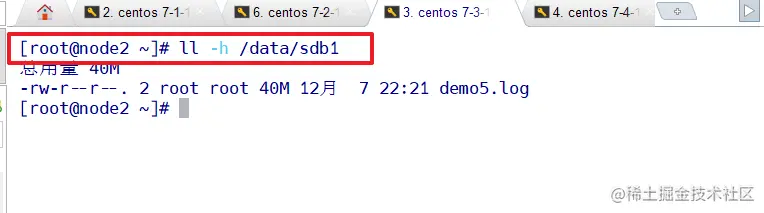

[root@node2 ~]# ll -h /data/sdb1

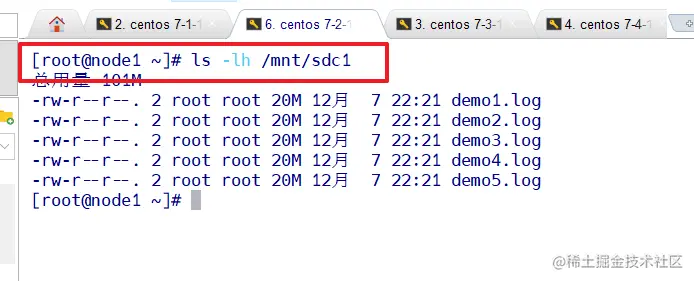

查看条带卷文件分布

#数据被分片50% 没副本 没冗余
node1：
[root@node1 ~]# ls -lh /mnt/sdc1
node2：

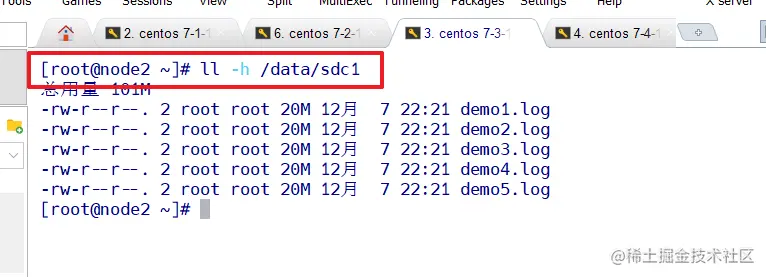

[root@node2 ~]# ll -h /data/sdc1

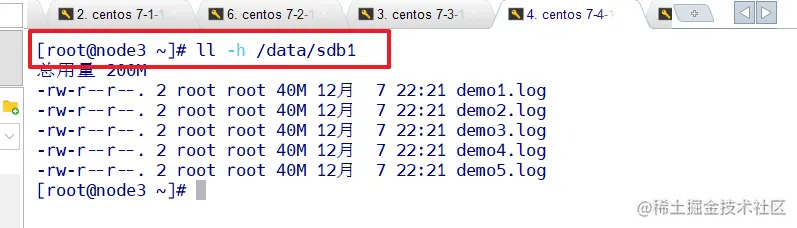

查看复制卷分布

#数据没有被分片 有副本 有冗余
node3：
[root@node3 ~]# ll -h /data/sdb1
node4：

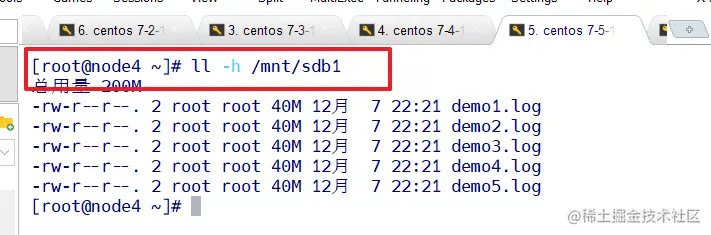

[root@node4 ~]# ll -h /mnt/sdb1

查看分布式条带卷分布

#数据被分片50% 没副本 没冗余
node1：

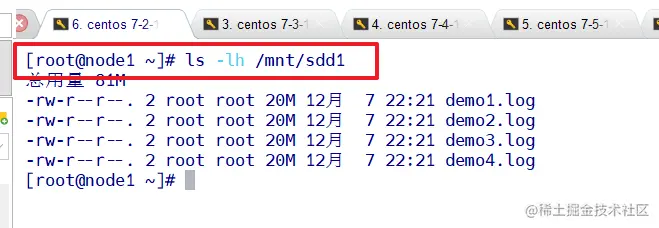

[root@node1 ~]# ls -lh /mnt/sdd1
node2：

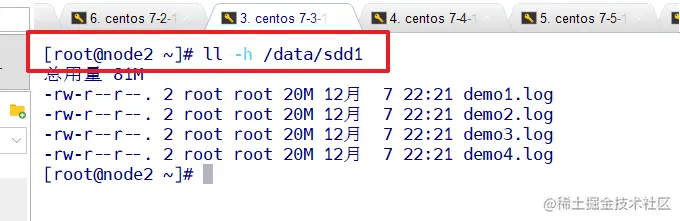

[root@node2 ~]# ll -h /data/sdd1
node3：

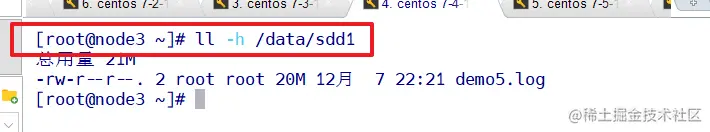

[root@node3 ~]# ll -h /data/sdd1
node4：

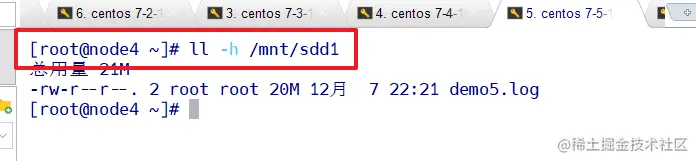

[root@node4 ~]# ll -h /mnt/sdd1

查看分布式复制卷分布

#数据没有被分片 有副本 有冗余
node1：

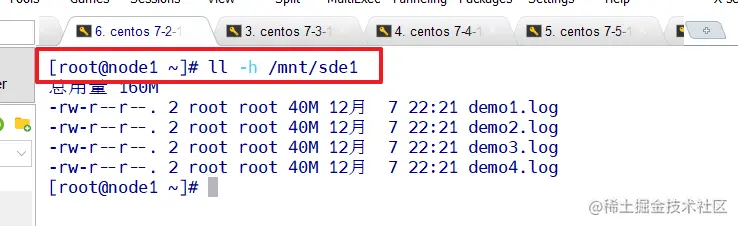

[root@node1 ~]# ll -h /mnt/sde1
node2：

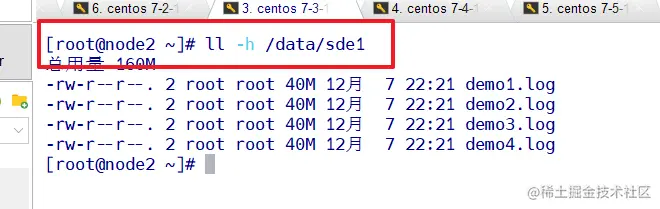

[root@node2 ~]# ll -h /data/sde1
node3：

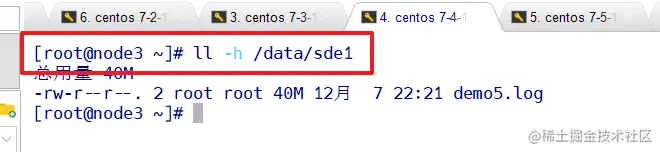

[root@node3 ~]# ll -h /data/sde1
node4：

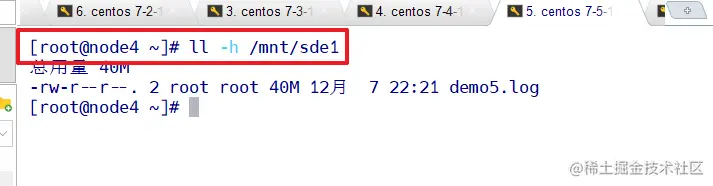

[root@node4 ~]# ll -h /mnt/sde1

破坏性测试

挂起node2节点或者关闭gluster服务去模拟故障

第一种方法：

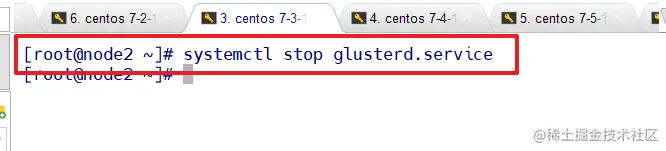

[root@node2 ~]# systemctl stop glusterd.service
#关闭服务

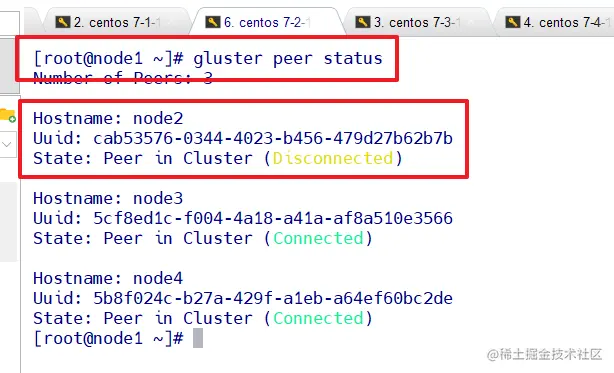

[root@node1 ~]# gluster peer status
#可以看见node2不在开启中，虽然可以检测到
第二种方法：

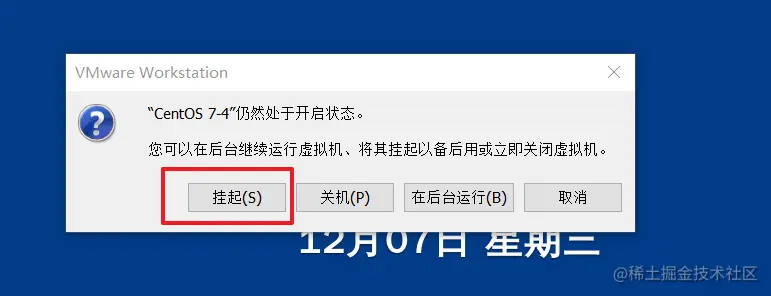

可以打开虚拟机，直接将node2的机子给挂起，但是千万不要关机

第一种方法：

第二种方法：

分布式卷数据查看

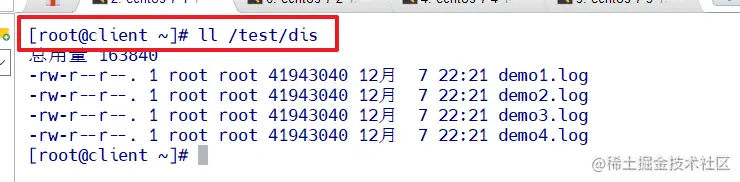

[root@client ~]# ll /test/dis
#只会看见4个demo文件，因为demo5.log是在node2上的

条带卷

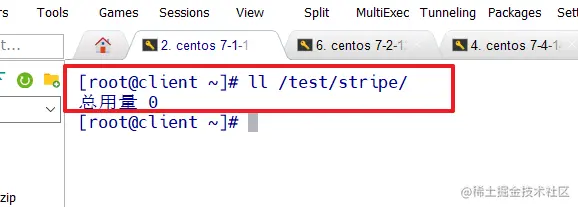

[root@client ~]# ll /test/stripe/
#会无法访问到数据，因为条带卷没有冗余性，所以节点挂了，数据也就消失了

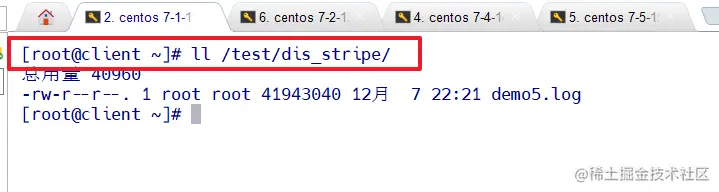

分布式条带卷

[root@client ~]# ll /test/dis_stripe/
#只能访问demo5.log，无法访问到其他demo，因为条带卷不具有冗余功能

分布式复制卷

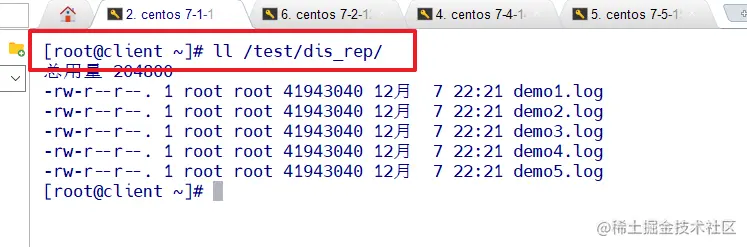

[root@client ~]# ll /test/dis_rep/
#都可以访问到，因为分布式复制卷具有备份冗余功能

再将node4节点挂起来

复制卷

[root@client ~]# ll /test/rep/
#都会访问到，因为复制卷有冗余功能

分布式条带卷

[root@client ~]# ll /test/dis_stripe/
#没有数据，因为没有备份冗余功能，所以节点挂了，数据就丢失了

分布式复制卷

[root@client ~]# ll /test/dis_rep/
#有冗余功能，所以数据不会消失

扩展

1．查看GlusterFS卷
gluster volume list
2．查看所有卷的信息
gluster volume info
3．查看所有卷的状态
gluster volume status
4．停止一个卷
gluster volume stop dis-stripe
5．删除一个卷，注意：删除卷时，需要先停止卷，且信任池中不能有主机处于宕机状态，否则删除不成功
gluster volume delete dis-stripe
6．设置卷的访问控制
#仅拒绝
gluster volume set dis-rep auth.deny 192.168.80.100
#仅允许
gluster volume set dis-rep auth.allow 192.168.80.*	  #设置192.168.80.0网段的所有IP地址都能访问dis-rep卷（分布式复制卷）

解决报错

如果实在安装时候报错，那可能是版本过高，需要先解除依赖关系

yum remove glusterfs-api.x86_64 glusterfs-cli.x86_64 glusterfs.x86_64 glusterfs-libs.x86_64 glusterfs-client-xlators.x86_64 glusterfs-fuse.x86_64 -y

总结

GFS是一个开源的分布式文件系统

由存储服务器、客户端以及NFS/Samba存储网关组成
没有元数据

特点

高可用
高性能
弹性卷管理
基于标准协议

GFS卷

分布式卷
- 没有冗余功能
- 廉价
条带卷
- 没有冗余功能
- 减少负载，加速数据存取速度
复制卷
- 具有冗余功能
- 所有服务器保存在一个完整的副本中
- 副本数量可以自定义
- 需要两个或者两个以上服务器
分布式条带卷
- 至少需要4个服务器
- 大文件访问处理
- 具有分布式卷与条带卷的功能
分布式复制卷
- 具有冗余功能
- 有分布式卷与复制卷的功能
- 存储服务器数量必须为2倍
条带复制卷
分布式条带复制卷

其中前5个知道就可以

GFS分布式文件系统2

GlusterFS分布式文件系统

GFS三个组件

GFS的特点

GFS术语

弹性hash算法

弹性hash的优点

GFS工作原理

GFS卷类型

分布式卷-dis

特点

缺点

示例语句

条带卷-stripe

特点

缺点

示例语句

复制卷-rep

特点

缺点

示例语句

分布式条带卷-dis_stripe

特点

示例语句

分布式复制卷-dis_rep

特点

示例语句

实验

部署GlusterFS群集

环境

关闭防火墙

磁盘分区和挂载（以node1为例）

修改配置/etc/hosts文件（以node1为例）

安装和启动GFS（以node1为例）

添加节点到存储信任池中（在node1上操作）

扩展（添加节点排错）

创建卷

创建分布式卷

创建条带卷

创建复制卷

创建分布式条带卷

创建分布式复制卷

部署Gluster客户端

安装客户端软件

创建挂载目录

配置/etc/hosts文件

挂在gluster文件系统

测试gluster文件系统

客户端，卷中写入文件

查看文件分布（在node节点上查看）

查看分布式文件分布

查看条带卷文件分布

查看复制卷分布

查看分布式条带卷分布

查看分布式复制卷分布

破坏性测试

分布式卷数据查看

条带卷

分布式条带卷

分布式复制卷

再将node4节点挂起来

复制卷

分布式条带卷

分布式复制卷

扩展

解决报错

总结
