1. webgl概述

webgl 是在网页上绘制和渲染三维图形的技术，可以让用户与其进行交互。

div+css、canvas 2d 都是专注于二维图形的。

WebGL（Web 图形库）是一个 JavaScript API，可在任何兼容的 Web 浏览器中渲染高性能的交互式 3D 和 2D 图形，而无需使用插件。

通过一些实际案例，我们可以知道WebGL 能做什么：

对公司而言，webgl 可以解决在三维模型的显示和交互上的问题；对开发者而言，webgl 可以实现更多、更炫酷的效果。

2 在webgl 画布上刷底色

接下来说一个在webgl 画布上刷底色的简单例子。

2.1 刷底色的基本步骤

1.在html中建立canvas 画布

<canvas id="canvas"></canvas>

2.在js中获取canvas画布

const canvas=document.getElementById('canvas’);

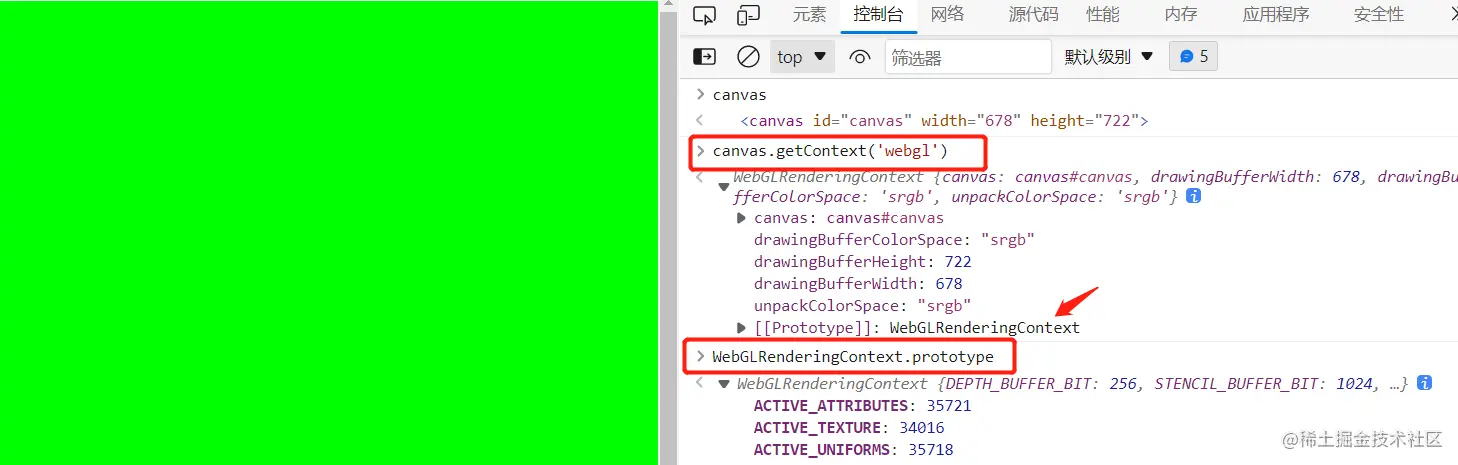

3.使用canvas 获取webgl 绘图上下文——WebGLRenderingContext

const gl=canvas.getContext('webgl’);

4.指定将要用来清空绘图区的颜色

gl.clearColor(0,0,0,1);

5.使用之前指定的颜色，清空绘图区

gl.clear(gl.COLOR_BUFFER_BIT);

整体代码

<!DOCTYPE html>
<html>
  <body>
    <div id="app">
      <canvas id="canvas"></canvas>
    </div>
    <script>
      const canvas = document.getElementById('canvas')
      canvas.width = window.innerWidth
      canvas.height = window.innerHeight
      const gl = canvas.getContext('webgl')
      gl.clearColor(0, 1, 0, 1)
      gl.clear(gl.COLOR_BUFFER_BIT)
    </script>
  </body>
</html>

clearColor(r,g,b,a) 中的参数是红、绿、蓝、透明度，其定义域是[0,1]


2-2 灵活操作webgl中的颜色

css 中有一个“rgba(255,255,255,1)” 颜色，其中r、g、b的定义域是[0,255]，这里要和webgl里的颜色区分一下。

简单了解一下将css颜色解析为webgl 颜色的原理：

const rgbaCSS = 'rgba(255,0,0,1)'
const rgbaStr = '255,0,0,1'
const rgb = rgbaStr.split(',').map((ele) => parseInt(ele))
const r = rgb[0] / 255
const g = rgb[1] / 255
const b = rgb[2] / 255
const a = rgb[3]

gl.clearColor(r, g, b, a)
gl.clear(gl.COLOR_BUFFER_BIT)


在three.js 里有一个非常完美的颜色对象-Color，我们通过这个对象可以轻松的控制颜色。

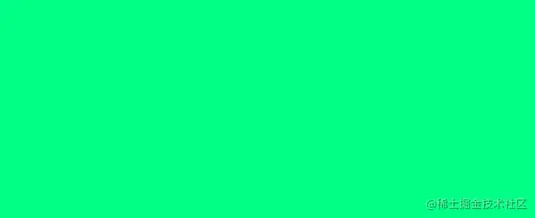

2-3 案例-多姿多彩的画布

1.引入three.js的Color 对象

import { Color } from "https://unpkg.com/three/build/three.module.js";

这是通过CDN 引入的，这种方法不适用于nodejs，因为nodejs 无法直接通过网络路径请求资源。

2.实例化Color 对象

const color = new Color(1, 0, 0);

3.建立色相偏移动画

!(function ani() {
    color.offsetHSL(0.005, 0, 0);
    gl.clearColor(color.r, color.g, color.b, 1);
    gl.clear(gl.COLOR_BUFFER_BIT);
    requestAnimationFrame(ani);
})();


<!DOCTYPE html>
<html>
  <body>
    <div id="app">
      <canvas id="canvas"></canvas>
    </div>
    <script type="module">
      import { Color } from 'https://unpkg.com/three/build/three.module.js'
      const color = new Color(1, 0, 0)

      const canvas = document.getElementById('canvas')
      canvas.width = window.innerWidth
      canvas.height = window.innerHeight
      const gl = canvas.getContext('webgl')
      // gl.clearColor(0, 1, 0, 1)
      // gl.clear(gl.COLOR_BUFFER_BIT)

      !(function ani() {
        color.offsetHSL(0.005, 0, 0)
        gl.clearColor(color.r, color.g, color.b, 1)
        gl.clear(gl.COLOR_BUFFER_BIT)
        requestAnimationFrame(ani)
      })()
    </script>
  </body>
</html>

Color 对象还有很多其它方法，可以在threejs官网查看。

2-4-webgl 坐标系

webgl画布的建立和获取，和canvas 2d是一样的。

一旦我们使用canvas.getContext('webgl')方法获取了webgl 类型的上下文对象，那这张画布就不再是以前的canvas 2d 画布。

当然，它也不会变成三维的，因为电脑屏幕始终是平的。

那这张画布有什么不一样了呢？它的坐标系变了。

canvas 2d 画布和webgl 画布使用的坐标系都是二维直角坐标系，只不过它们坐标原点、y 轴的坐标方向，坐标基底都不一样了。

2-4-1-canvas 2d画布的坐标系

  • canvas 2d 坐标系的原点在左上角。
  • canvas 2d 坐标系的y 轴方向是朝下的。
  • canvas 2d 坐标系的坐标基底有两个分量，分别是一个像素的宽和一个像素的高，即1个单位的宽便是1个像素的宽，1个单位的高便是一个像素的高。

如下图，下图两个方块表示两个像素：

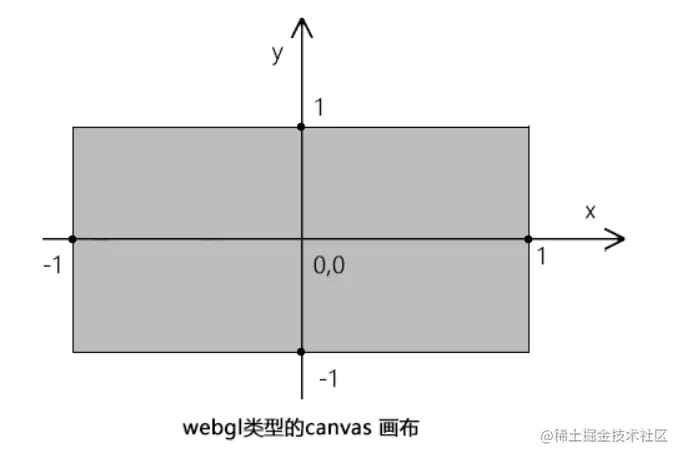

2-4-2-webgl的坐标系

  • webgl坐标系的坐标原点在画布中心。
  • webgl坐标系的y 轴方向是朝上的。
  • webgl坐标基底中的两个分量分别是半个canvas的宽和canvas的高，即1个单位的宽便是半个个canvas的宽，1个单位的高便是半个canvas的高。

如下图：


3. webgl 最简单的图形-画一个点

点是最简单的形状，是几何图形最基本的组成部分。接下来在webgl 画布上——画一个点。

首先说一下绘图的基本步骤。

3.1-绘图的基本步骤

canvas 2d 的绘图逻辑。

  • 首先要有canvas 画布，
  • 然后通过canvas 画布的getContext('2d') 方法获取一支二维画笔，
  • 然后直接在画布上画画。

就像这样：

//canvas画布
const canvas=document.getElementById('canvas');
//二维画笔
const ctx=canvas.getContext('2d');
//设置画笔的颜色
ctx.fillStyle='red';
//用画笔画一个矩形
ctx.fillRect(20,20,300,200);

webgl 的绘图逻辑亦是如此，只不过它更像电脑绘画，其绘画的步骤里还多了一层介质，这层介质就是手绘板。

3-2-canvas 2d和webgl绘图的差异

在webgl里绘图，或许你会觉得也可以像canvas 2d那样，就像下面这样写：

//canvas画布
const canvas=document.getElementById('canvas');
//三维画笔
const ctx=canvas.getContext('webgl');
//设置画笔的颜色
ctx.fillStyle='red';
//用画笔画一个立方体
ctx.fillBox(20,20,300,200);

然而，webgl 的绘图逻辑和canvas 2d 的绘图逻辑还有一个本质的差别。

浏览器有三大线程： js 引擎线程、GUI 渲染线程、浏览器事件触发线程。

其中GUI 渲染线程就是用于渲图的，在这个渲染线程里，有负责不同渲染工作的工人。比如有负责渲染HTML+css的工人，有负责渲染二维图形的工人，有负责渲染三维图形的工人。

  • 渲染二维图形的工人和渲染三维图形的工人不是一个国家的，他们说的语言不一样。
  • 渲染二维图形的工人说的是js语言。
  • 渲染三维图形的工人说的是GLSL ES 语言。
  • 而我们在做web项目时，业务逻辑、交互操作都是用js 写的。

我们在用js 绘制canvas 2d 图形的时候，渲染二维图形的工人认识js 语言，所以它可以正常渲图。

但我们在用js 绘制webgl图形时，渲染三维图形的工人就不认识这个js 语言了，因为它只认识GLSL ES 语言。

因此，这个时候我们就需要找人翻译翻译。

这个做翻译的人就是我们之前提到过的手绘板，它在webgl 里叫“程序对象”。

基于 OpenGL 的 OpenGL Shading Language，简称 GLSL;

GLSL ES编程语言是在OpenGL的着色器语言（GLSL）的基础上，删除和简化一部分功能后形成的

3-3-webgl 的绘图思路

  • 找一台电脑 - 浏览器里内置的webgl 渲染引擎，负责渲染webgl 图形，只认GLSL ES语言。
  • 找一块手绘板 - 程序对象，承载GLSL ES语言，翻译GLSL ES语言和js语言，使两者可以相互通信。
  • 找一支触控笔 - 通过canvas 获取的webgl 类型的上下文对象，可以向手绘板传递绘图命令，并接收手绘板的状态信息。
  • 开始画画 - 通过webgl 类型的上下文对象，用js 画画。

3-4-webgl 的绘图步骤

1.在html中建立canvas 画布

<canvas id="canvas"></canvas>

2.在js中获取canvas画布

const canvas=document.getElementById('canvas');

3.使用canvas 获取webgl 绘图上下文

const gl=canvas.getContext('webgl');

4.在script中建立顶点着色器和片元着色器，glsl es

//顶点着色器
<script id="vertexShader" type="x-shader/x-vertex">
    void main() {
        gl_Position = vec4(0.0, 0.0, 0.0, 1.0);
        gl_PointSize = 100.0;
    }
</script>
//片元着色器
<script id="fragmentShader" type="x-shader/x-fragment">
    void main() {
        gl_FragColor = vec4(1.0, 1.0, 0.0, 1.0);
    }
</script>

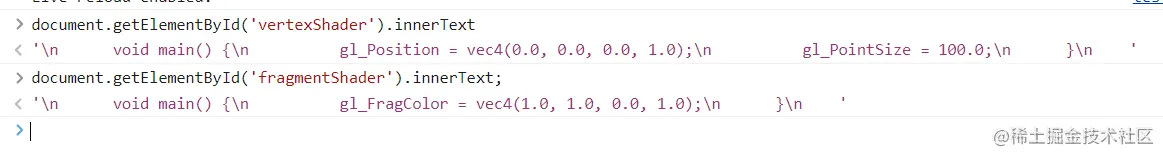

5.在js中获取顶点着色器和片元着色器的文本

const vsSource = document.getElementById('vertexShader').innerText;
const fsSource = document.getElementById('fragmentShader').innerText;


6.初始化着色器

initShaders(gl, vsSource, fsSource);

7.指定将要用来清空绘图区的颜色

gl.clearColor(0,0,0,1);

8.使用之前指定的颜色，清空绘图区

gl.clear(gl.COLOR_BUFFER_BIT);

9.绘制顶点

gl.drawArrays(gl.POINTS, 0, 1);

整体代码

<!DOCTYPE html>
<html>
  <body>
    <div id="app">
      <canvas id="canvas"></canvas>
    </div>

    <!-- 顶点着色器 -->
    <script id="vertexShader" type="x-shader/x-vertex">
      void main() {
          gl_Position = vec4(0.0, 0.0, 0.0, 1.0);
          gl_PointSize = 100.0;
      }
    </script>
    <!-- 片元着色器 -->
    <script id="fragmentShader" type="x-shader/x-fragment">
      void main() {
          gl_FragColor = vec4(1.0, 1.0, 0.0, 1.0);
      }
    </script>
    <script>
      // canvas 画布
      const canvas = document.getElementById('canvas')
      canvas.width = window.innerWidth
      canvas.height = window.innerHeight
      // webgl画笔
      const gl = canvas.getContext('webgl')
      // 顶点着色器
      const vsSource = document.getElementById('vertexShader').innerText
      // 片元着色器
      const fsSource = document.getElementById('fragmentShader').innerText
      // 初始化着色器
      initShaders(gl, vsSource, fsSource)
      // 指定将要用来清理绘图区的颜色
      gl.clearColor(0, 0.0, 0.0, 1.0)
      // 清理绘图区
      gl.clear(gl.COLOR_BUFFER_BIT)
      // 绘制顶点
      gl.drawArrays(gl.POINTS, 0, 1)

      function initShaders(gl, vsSource, fsSource) {
        //创建程序对象
        const program = gl.createProgram()
        //建立着色对象
        const vertexShader = loadShader(gl, gl.VERTEX_SHADER, vsSource)
        const fragmentShader = loadShader(gl, gl.FRAGMENT_SHADER, fsSource)
        //把顶点着色对象装进程序对象中
        gl.attachShader(program, vertexShader)
        //把片元着色对象装进程序对象中
        gl.attachShader(program, fragmentShader)
        //连接webgl上下文对象和程序对象
        gl.linkProgram(program)
        //启动程序对象
        gl.useProgram(program)
        //将程序对象挂到上下文对象上
        gl.program = program
        return true
      }

      function loadShader(gl, type, source) {
        //根据着色类型，建立着色器对象
        const shader = gl.createShader(type)
        //将着色器源文件传入着色器对象中
        gl.shaderSource(shader, source)
        //编译着色器对象
        gl.compileShader(shader)
        //返回着色器对象
        return shader
      }
    </script>
  </body>
</html>


3-5-着色器——Shader

在script 里用GLSL ES语言写着色器。

3-5-1-着色器的概念

webgl 绘图需要两种着色器：

  • 顶点着色器（Vertex shader）：描述顶点的特征，如位置、颜色等。
  • 片元着色器（Fragment shader）：进行逐片元处理，如光照。

顶点着色器里的顶点就是补间动画里的关键帧，片元着色器里的片元就是关键帧之间以某种算法算出的插值。当然，webgl里的片元是像素的意思。

补间动画指的是做FLASH动画时，在两个关键帧中间需要做“补间动画”，才能实现图画的运动

两点决定一条直线。顶点着色器里的顶点就是决定这一条直线的两个点，片元着色器里的片元就是把直线画到画布上后，这两个点之间构成直线的每个像素。

3-5-2-着色器语言

webgl 的着色器语言是GLSL ES语言

  • 顶点着色程序，要写在type=“x-shader/x-vertex” 的script中。
<script id="vertexShader" type="x-shader/x-vertex">
    void main() {
        gl_Position = vec4(0.0, 0.0, 0.0, 1.0);
        gl_PointSize = 100.0;
    }
</script>
  • 片元着色程序，要写在type=“x-shader/x-fragment” 的script中。
<script id="fragmentShader" type="x-shader/x-fragment">
    void main() {
        gl_FragColor = vec4(1.0, 1.0, 0.0, 1.0);
    }
</script>
  • void main() {…… } 是主体函数。
  • 在顶点着色器中，gl_Position 是顶点的位置，gl_PointSize 是顶点的尺寸，这种名称都是固定的，不能写成别的。
  • 在片元着色器中，gl_FragColor 是片元的颜色。

vec4() 是一个4维矢量对象。

  • 将vec4() 赋值给顶点点位gl_Position 的时候，其中的前三个参数是x、y、z，第4个参数默认1.0；
  • 将vec4() 赋值给片元颜色gl_FragColor 的时候，其中的参数是r,g,b,a。

3-6-着色器初始化

在上边第6步中，我们使用了一个自定义的方法initShaders() ，用于初始化着色器

初始化着色器的步骤：

  1. 建立程序对象，目前这只是一个手绘板的外壳。

    const shaderProgram = gl.createProgram();


  1. 建立顶点着色器对象和片元着色器对象，这是手绘板里用于接收触控笔信号的零部件，二者可以分工合作，把触控笔的压感（js信号）解析为计算机语言(GLSL ES)，然后让计算机(浏览器的webgl 渲染引擎)识别显示。

    const vertexShader = loadShader(gl, gl.VERTEX_SHADER, vsSource);
const fragmentShader = loadShader(gl, gl.FRAGMENT_SHADER, fsSource);


  1. 将顶点着色器对象和片元着色器对象装进程序对象中，这就完成的手绘板的拼装。

    gl.attachShader(shaderProgram, vertexShader);
gl.attachShader(shaderProgram, fragmentShader);

  2. 连接webgl 上下文对象和程序对象，就像连接触控笔和手绘板一样（触控笔里有传感器，可以向手绘板发送信号）。

    gl.linkProgram(shaderProgram);

  3. 启动程序对象，就像按下了手绘板的启动按钮，使其开始工作。

    gl.useProgram(program);

上面第二步中的建立着色对象方法loadShader()，是一个自定义的方法，其参数是(webgl上下文对象，着色器类型，着色器源文件)，gl.VERTEX_SHADER 是顶点着色器类型，gl.FRAGMENT_SHADER是片元着色器类型。

function loadShader(gl, type, source) {
    const shader = gl.createShader(type);
    gl.shaderSource(shader, source);
    gl.compileShader(shader);
    return shader;
}
  • gl.createShader(type) ：根据着色器类型建立着色器对象的方法。
  • gl.shaderSource(shader, source)：将着色器源文件传入着色器对象中，这里的着色器源文件就是之前在script 里用GLSL ES写的着色程序。
  • gl.compileShader(shader)：编译着色器对象。

initShaders 会经常用到，我们可以将其模块化。

function initShaders(gl,vsSource,fsSource){
    //创建程序对象
    const program = gl.createProgram();
    //建立着色对象
    const vertexShader = loadShader(gl, gl.VERTEX_SHADER, vsSource);
    const fragmentShader = loadShader(gl, gl.FRAGMENT_SHADER, fsSource);
    //把顶点着色对象装进程序对象中
    gl.attachShader(program, vertexShader);
    //把片元着色对象装进程序对象中
    gl.attachShader(program, fragmentShader);
    //连接webgl上下文对象和程序对象
    gl.linkProgram(program);
    //启动程序对象
    gl.useProgram(program);
    //将程序对象挂到上下文对象上
    gl.program = program;
    return true;
}
function loadShader(gl, type, source) {
    //根据着色类型，建立着色器对象
    const shader = gl.createShader(type);
    //将着色器源文件传入着色器对象中
    gl.shaderSource(shader, source);
    //编译着色器对象
    gl.compileShader(shader);
    //返回着色器对象
    return shader;
}
export {initShaders}

后面在需要的时候，import 引入即可。

import {initShaders} from '../Utils.js';

综上所述，webgl 绘图比较麻烦！可以使用three.js 简化。

不过要深入学习three.js，实现复杂的模型交互逻辑，就必须要有webgl 基础。
