前言

学习数通知识，考证书~ 考证书，记笔记，记笔记~

RIP

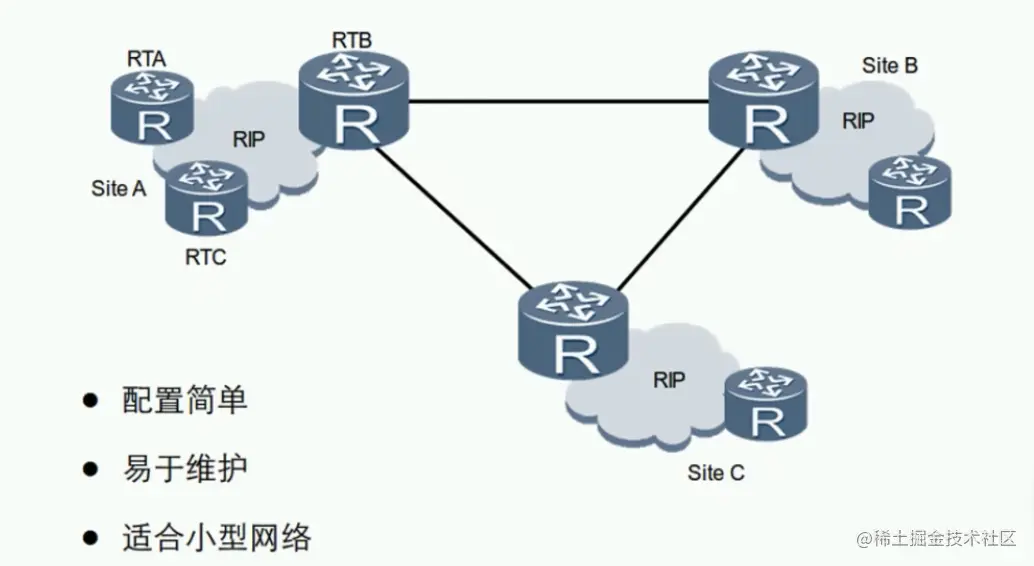

路由信息协议RIP（Routing Information Protocol）的简称，它是一种基于距离矢量算法的协议，使用跳数作为度量来衡量到达目的网络的距离。RIP主要应用于规模较小的网络中。


  • 配置简单
  • 易于维护
  • 适合小型网络
  • 有RIPV1和RIPV2两个版本
  • 基于UDP，目标端口为520
  • 周期性更新 30s左右进行更新
  • 支持水平分割，毒性逆转和触发更新等防环特性。

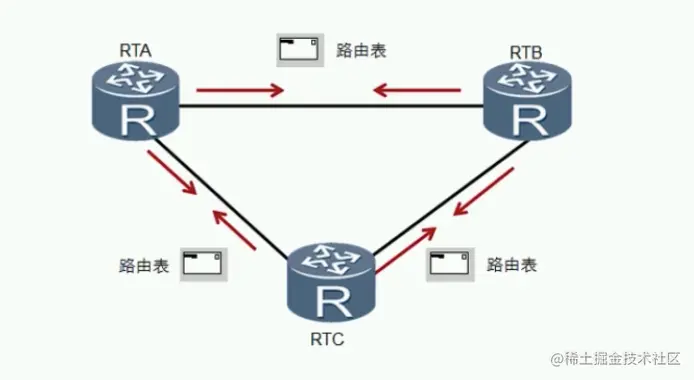

工作原理


  • 路由器运行RIP之后，会首先发送路由更新请求，收到请求的路由器会发送自己的RIP路由进行响应。发送一次request,然后周期发送自己的路由表。
  • 网络稳定后，路由器会30s发送路由表

RIP度量


  • RIP 使用跳数作为度量值来衡量到达目的网络的距离
  • 缺省状况下，直连网络的路由跳数为0，当路由器发送路由更新时，会把度量值加1
  • RIP规定超过15跳为网络不可达

v1版本和v2版本

  • v1 版本是有类别路由协议，不支持VLSM和CIDR，以广播的形式发送报文，不支持认证

  • v2 为无类别路由协议，支持VLSM，支持路由集合和CIDR，支持广播或组播（224.0.0.9）方式发送报文，支持明晚认证和MD5密文认证。

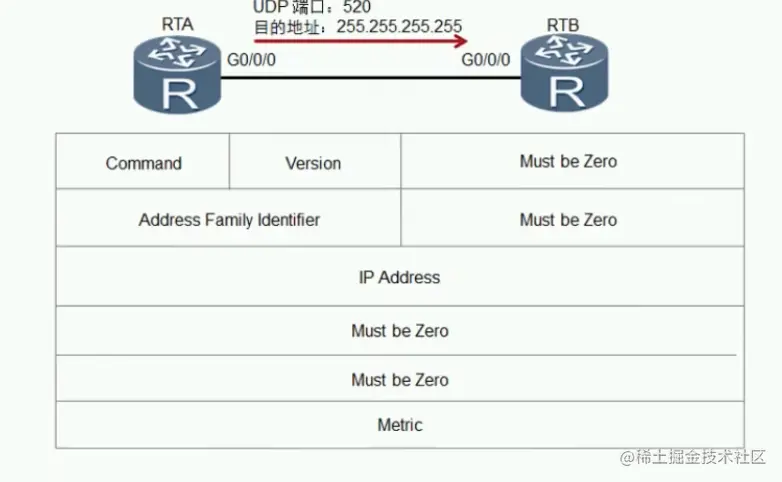

  • RIPv1 image.png

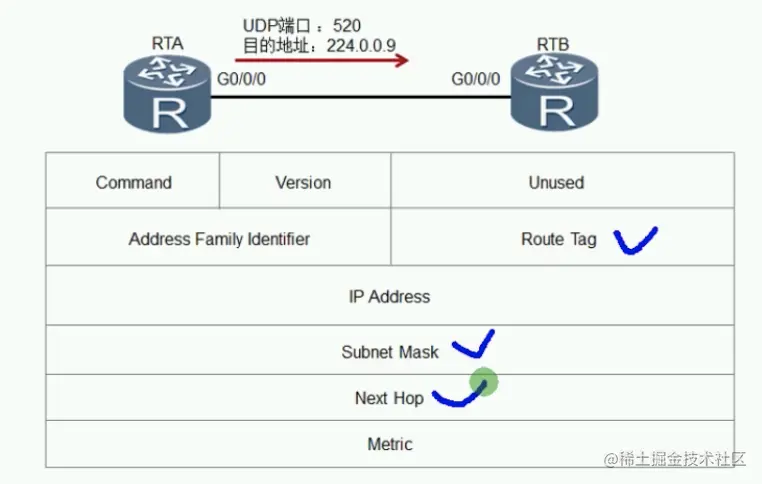

  • RIPv2 image.png

结论，需要用的时候使用V2

RIP环路

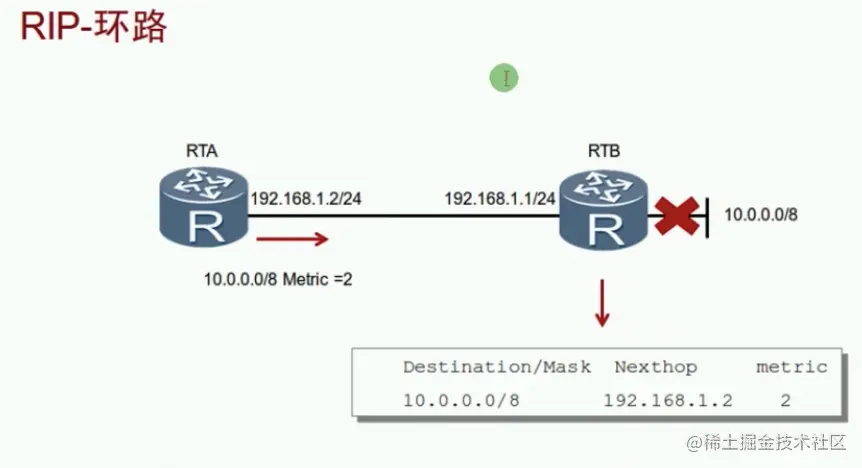

正常情况下没有问题，但是当10.0.0.0/8接口宕掉之后，RTB获取该接口宕掉，但是RTA由于没到30S没有获取到最新的路由信息而将去往10.0.0.0/8 下一跳为RTA的路由信息发送给RTB，而RTB相信了这个路由，因此RTB的下一跳是RTA，RTA的下一跳是RTB，产生了环路。直到跳数到16之后才会停止。

环路的解决

环路避免-水平分割

  • 路由器从某个接口学到的路由，不会从该接口在发回给邻居路由器。

环路避免-触发更新

  • 触发更新是指当路由信息发生变化的时候，立即向邻居花少北发送触发更新报文。

环路避免-毒性反转

  • 毒性反转是指路由器从某个接口学到路由之后，将该路由的跳数设置为16，并从原接收接口发回给邻居路由器。

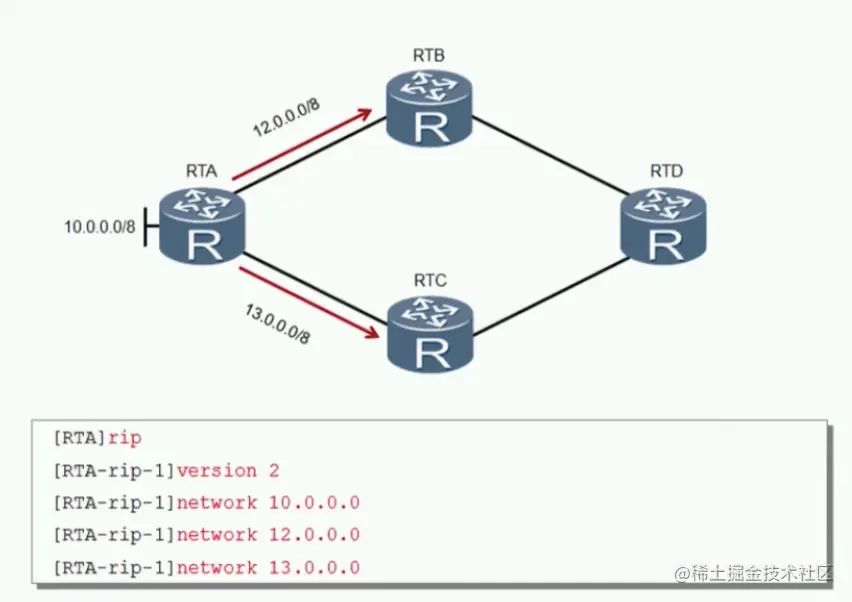

RIP的基本配置


rip + 进程号  # 不同的进程代表不同的数据库，独立进程
version 2 # 开启v2
network 10.0.0.0 # 宣告网络，即指定运行RIP的接口，只需要输入接口的主网络地址即可，只有处于网络中的接口，才能进行RIP报文的接收和发送 只要匹配上接口地址即可

RIP配置- Output

[RTA]interface GigabitEthernet 0/0/0
[RTA-GigabitEthernet0/0/0] undo rip output

不发送RIP报文

RIP配置-Input

[RTA]interface GigabitEthernet 0/0/1
[RTA-GigabitEthernet0/0/0] undo rip Input

抑制接口

rip
silent-interface GigabitEthernet 0/0/1

  • 配置G0/0/1接口为抑制状态，只接收RIP报文

  • 此命令的优先级大于rip input 和 rip output

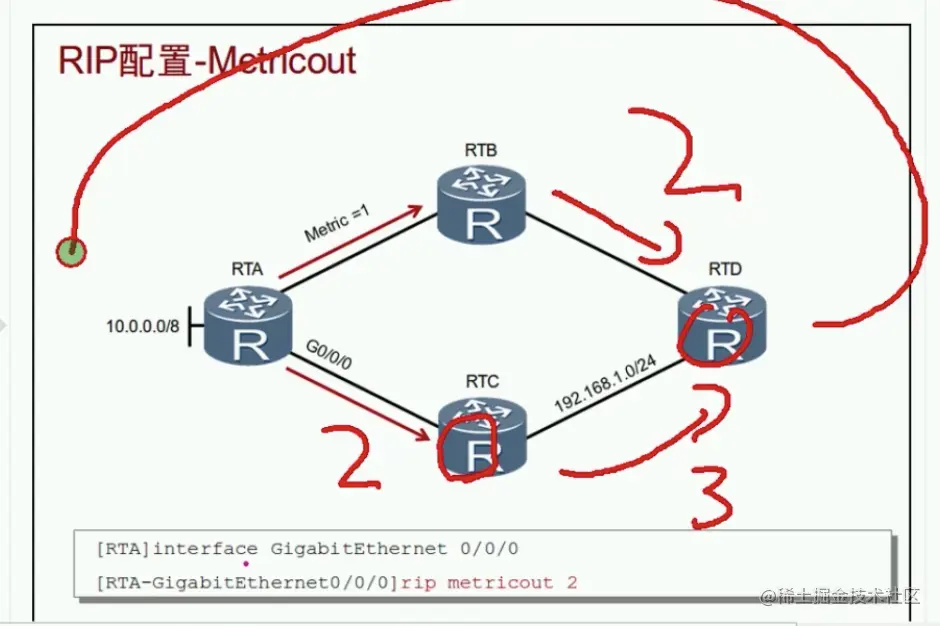

调整度量值

rip mertricin 5  # 在接受路由的时候增加度量值
rip mertricout 5  # 在发送路由时修改度量值


如RTA宣告的时候默认2跳，RTC发送路由表到RTD为3跳 而上面的路径RTA-RTB-RTD则为2跳。默认走上面。

所有的改变都是为了选路
