1.执行流程概述

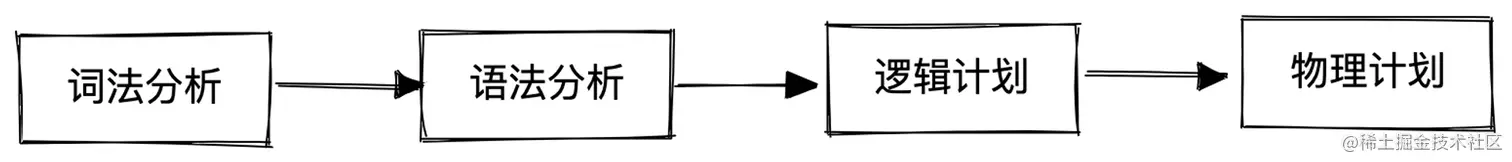

sql在转换为RDD执行中会经过如下几个阶段

词法分析：将输入的SQL语句拆解为单词序列，并识别出关键字、标识、常量等信息；

语法分析：检查词法分析解析出来的单词序列是否满足SQL语法规则；

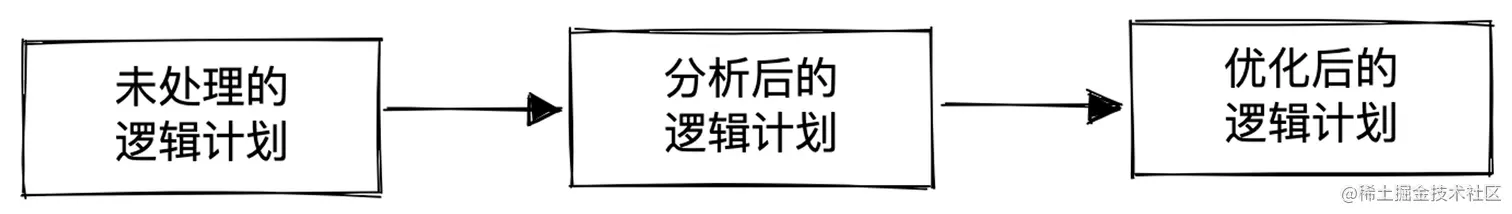

逻辑计划：语法分析完的结果会生成原始的逻辑计划信息，在这个阶段会进行分析和进行优化处理，具体会分为如下几个阶段

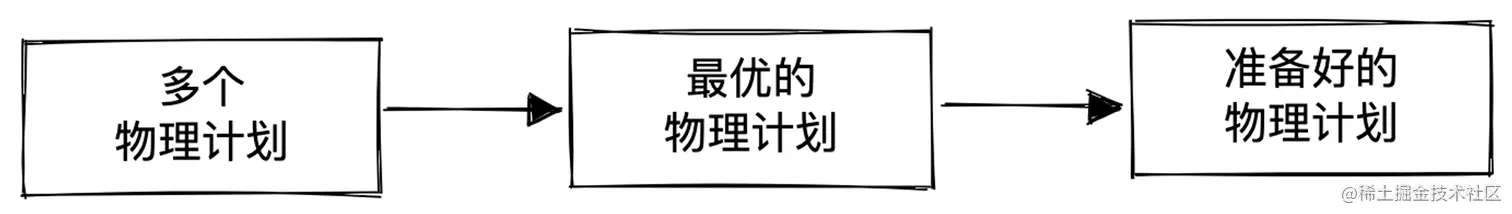

物理计划：物理计划会将上一步的逻辑计划进一步转换，生成可以执行的计划信息

2.代码分析

这里我们通过example例子来入手

val spark = SparkSession.builder().appName("Spark SQL basic example").config("spark.some.config.option", "some-value").getOrCreate()
val df = spark.read.json("examples/src/main/resources/people.json")
df.createOrReplaceTempView("people")
val sqlDF = spark.sql("SELECT * FROM people")

2.1 各个阶段转换的核心类

SQL各个阶段转换处理使用的类信息都在SessionState(SparkSession中的sessionState)中,我们看看SessionState的定义

private[sql] class SessionState(
    ...
    val sqlParser: ParserInterface,
    analyzerBuilder: () => Analyzer,
    optimizerBuilder: () => Optimizer,
    val planner: SparkPlanner,
    ...
   )

SparkSqlParser：ParserInterface的子类，处理SQL的词法和语法分析过程；

Analyzer：通过提供的Catalog信息，给逻辑计划的各节点绑定各种信息，处理后为分析后的逻辑计划(analyzed logicalPlan);

Optimizer：按照定义的规则对一些低效的逻辑计划进行转换；

2.2 代码流程

def sql(sqlText: String): DataFrame = withActive {
  val tracker = new QueryPlanningTracker
  val plan = tracker.measurePhase(QueryPlanningTracker.PARSING) {
sessionState.sqlParser.parsePlan(sqlText)
  }
  Dataset.ofRows(self, plan, tracker)
}

从SparkSession的sql方法入口，这里调用sqlParser.parsePlan来生成了逻辑计划
从Dataset.ofRows里面，在新建QueryExecution实例，逻辑计划和物理计划的处理都在该类里面处理的。各个阶段的结果分别对应到QueryExecution类中的
- analyzed
- optimizedPlan
- sparkPlan
- executedPlan

Tips：在处理的各个阶段有通过QueryPlanningTracker类来跟踪具体过程，所以可以根据该类来快速定位具体处理过程的代码

object QueryPlanningTracker {

  // Define a list of common phases here.
  valPARSING= "parsing"
  valANALYSIS= "analysis"
  valOPTIMIZATION= "optimization"
  valPLANNING= "planning"

2.3执行计划查看

前面spark.sql()返回的是一个DataFrame对象，而DataFrame是个一种特殊的DataSet(DataSet[Row])，DataSet中的explain方法可以查看相应的执行计划信息，另外通过DataSet的queryExecution属性可以直接访问各个具体的计划对象。

scala> sqlDF.explain("extended");
== Parsed Logical Plan ==
'Project [*]
+- 'UnresolvedRelation [people], [], false

== Analyzed Logical Plan ==
age: bigint, name: string
Project [age#7L, name#8]
+- SubqueryAlias people
   +- View (`people`, [age#7L,name#8])
      +- Relation [age#7L,name#8] json

== Optimized Logical Plan ==
Relation [age#7L,name#8] json

== Physical Plan ==
FileScan json [age#7L,name#8] Batched: false, DataFilters: [], Format: JSON, Location: InMemoryFileIndex(1 paths)[file:/Users/liuj/opt/spark-3.2.2-bin-hadoop3.2/examples/src/main/resou..., PartitionFilters: [], PushedFilters: [], ReadSchema: struct<age:bigint,name:string>

直接使用SQL的话通过如下语句也可以查看执行计划

EXPLAIN EXTENDED select * from people;
