《计算机网络》实验报告

实验课题名称：RIP路由协议配置

一、实验目标和要求：（分条目来写）

实验目的：掌握RIP动态路由协议的配置、诊断方法。

实验任务：1、配置RIP动态路由协议，使得3台Cisco路由器模拟远程网络互联。

2、对运行中的RIP动态路由协议进行诊断。

二、实验原理：（写，该实验对应哪些协议？应用哪些技术？等等）

根据RIP动态路由实验拓扑图和实验设备接口与IP规划表可知，两个路由器可互联至少三个不同网络，如何在基于距离矢量RIP动态路由选择协议的作用下，让路由器自动建立路由信息，从而让所有PC机相互通信。

三、实验过程：（写，该实验操作步骤、遇到什么问题、如何解决问题、问题解决的结果；可以自己修改过程、扩展实验（用“扩展”或“修改”进行标注，会加分的哦）；必须要有至少 2 张的截图；）

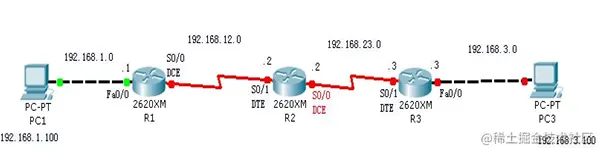

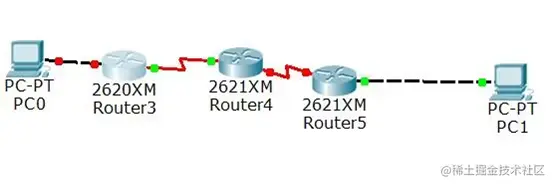

图6-1 RIP路由协议配置实验环境



1、运行Cisco Packet Tracer软件，在逻辑工作区放入3台路由器、两台工作站PC，分别点击各路由器，打开其配置窗口，关闭电源，分别加入一个2口同异步串口网络模块（WIC-2T），重新打开电源。然后，用交叉线（Copper Cross-Over）按图6-1（其中静态路由区域）所示分别连接路由器和各工作站PC，用DTE或DCE串口线缆连接各路由器（router0 router1），注意按图中所示接口连接（S0/0为DCE，S0/1为DTE）。

2、分别点击工作站PC1、PC3，进入其配置窗口，选择桌面（Desktop）项，选择运行IP设置（IP Configuration），设置IP地址、子网掩码和网关分别为

PC1：192.168.1.100/24  gw: 192.168.1.1，

PC3：192.168.3.100/24  gw: 192.168.3.3

3、点击路由器R1，进入其配置窗口，点击命令行窗口（CLI）项，输入命令对路由器配置如下：

图6-2 路由器R1的接口配置

点击路由器R2，进入其配置窗口，点击命令行窗口（CLI）项，输入命令对路由器配置如下：

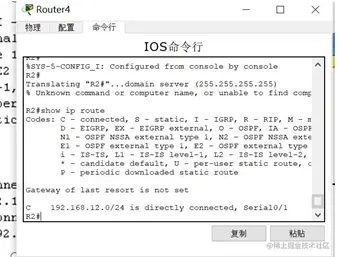

图6-3 路由器R2的接口配置

同理对R3进行相应的配置：

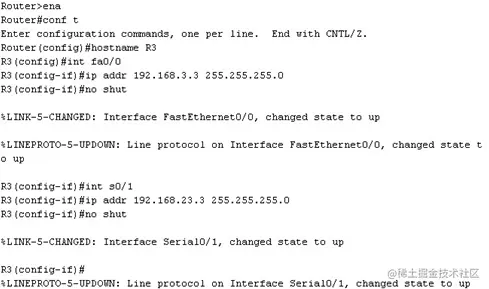

图6-4 路由器R3的接口配置

4、测试工作站PC间的连通性。

从PC1到PC3：PC>ping 192.168.3.100 （不通），如图6-5所示。

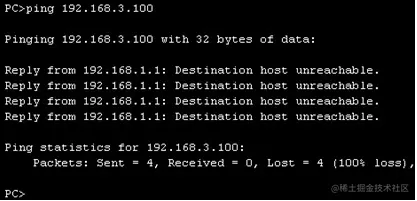

图6-5  PC1到PC3不通

不通的原因是PC1和PC3间无路由可达，下面需要在各路由器上设置RIP动态路由，使网络上各网段间能相互通信。

5、设置RIP动态路由

接前述实验，继续对路由器R1配置如下：

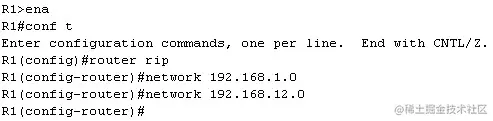

图6-6 在R1上配置RIP协议的过程和命令

同理，在路由器R2、R3上做相应的配置如图6-7所示。

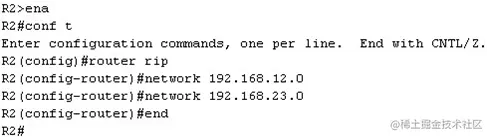

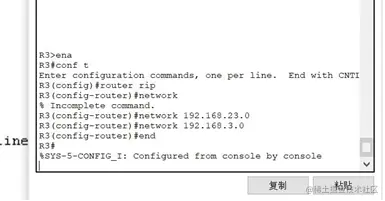

图6-7 在R2、R3上配置RIP协议的过程和命令

6、  在路由器R1上输入show ip route 命令观察路由信息，可以看到增加的RIP路由信息。如图6-8所示。

图6-8 显示路由信息

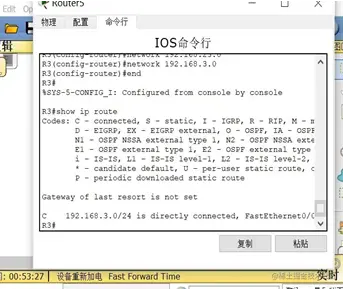

同理，在路由器R2、R3上输入show ip route 命令观察路由信息。

7、测试工作站PC间的连通性。

从PC1到PC3：PC>ping 192.168.3.100 （通），如图6-9所示。

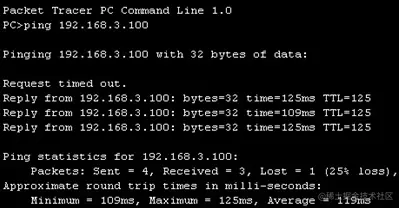

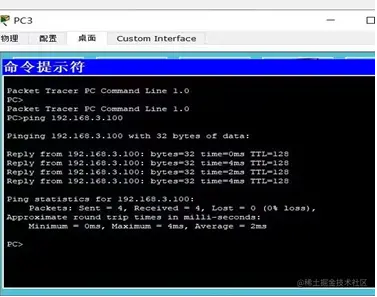

图6-9  PC0到PC1通



四、实验结果：（写，整个实验的针对什么问题、采用什么原理和技术、遇到什么难题以及如何解决、最后整个实验的效果；可以，文图混合表述）



五、实验小结：（写，写这个实验的心得：自学到什么、与大家交流学到什么、还有没有什么疑惑等等）

命令行的不同指令对应着不同的配置，命令行输错会导致后面的连通出现问题，和实验报告不符，所以要注意命令行的输入。测试网络连通性的方法就是执行ping命令，还有就是配置RIP，用route有关的命令行来决定route的命令不同。路由器的配置也很重要，路由器要自己加入2口同异步串口网络模块（WIC-2T）。
