Harbor概述

Harbor的概念

Harbor是VMware公司开源的企业级Docker Registry项目，其目标是帮助用户迅速搭建一个企业级的Docker Registry服务
Harbor以 Docker 公司开源的Registry 为基础，提供了图形管理UI、基于角色的访问控制(Role Based AccessControl)、AD/LDAP集成、以及审计日志(Auditlogging)等企业用户需求的功能，同时还原生支持中文
Harbor的每个组件都是以Docker 容器的形式构建的，使用docker-compose 来对它进行部署。用于部署Harbor 的docker- compose模板位于harbor/ docker- compose.yml

Harbor的特性

基于角色控制：用户和仓库都是基于项目进行组织的，而用户在项目中可以拥有不同的权限。
基于镜像的复制策略：镜像可以在多个Harbor实例之间进行复制（同步）。
支持 LDAP/AD：Harbor 可以集成企业内部已有的 AD/LDAP（类似数据库的一张表），用于对已经存在的用户认证和管理。
镜像删除和垃圾回收：镜像可以被删除，也可以回收镜像占用的空间。
图形化用户界面：用户可以通过浏览器来浏览，搜索镜像仓库以及对项目进行管理。
审计管理：所有针对镜像仓库的操作都可以被记录追溯，用于审计管理。
支持 RESTful API：RESTful API 提供给管理员对于 Harbor 更多的操控, 使得与其它管理软件集成变得更容易。
Harbor和docker registry的关系：Harbor实质上是对docker registry做了封装，扩展了自己的业务模板。

Harbor的构成

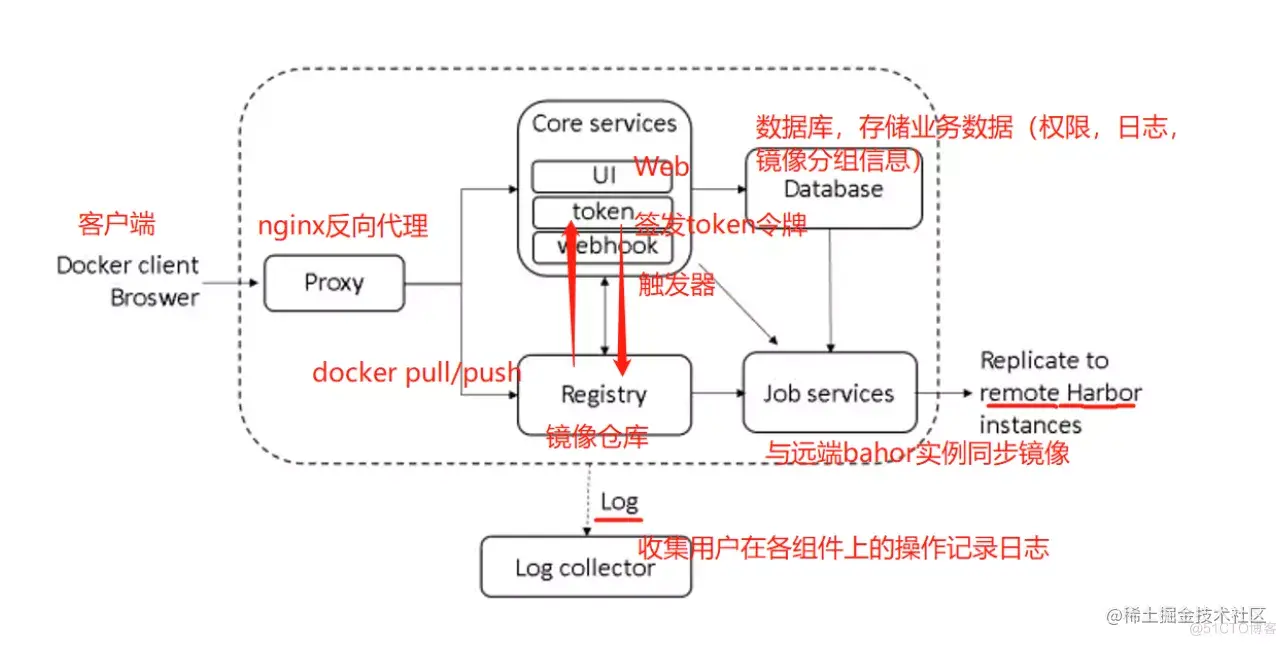

Harbor 在架构上主要有 Proxy、Registry、Core services、Database（Harbor-db）、Log collector（Harbor-log）、Job services 六个组件。

Harbor组件	说明
Proxy	Harbor 的 Registry、UI、Token 服务等组件，都处在 nginx 反向代理后边。该代理将来自浏览器、docker clients 的请求转发到后端不同的服务上。
Registry	负责储存 Docker 镜像，并处理 Docker push/pull 命令。由于要对用户进行访问控制，即不同用户对 Docker 镜像有不同的读写权限，Registry 会指向一个 Token 服务，强制用户的每次 Docker pull/push 请求都要携带一个合法的 Token， Registry 会通过公钥对 Token 进行解密验证。
Core services	Harbor的核心功能，主要提供以下3个服务: 1）UI（harbor-ui）: 提供图形化界面，帮助用户管理 Registry 上的镜像（image）, 并对用户进行授权。 2）WebHook：为了及时获取Registry 上image 状态变化的情况，在Registry 上配置 Webhook，把状态变化传递给 UI 模块。 3）Token 服务：负责根据用户权限给每个 Docker push/pull 命令签发 Token。Docker 客户端向 Registry 服务发起的请求，如果不包含 Token，会被重定向到 Token 服务，获得 Token 后再重新向 Registry 进行请求。
Database（harbor-db）	为core services提供数据库服务，负责储存用户权限、审计日志、Docker 镜像分组信息等数据。
Job services	主要用于镜像复制，本地镜像可以被同步到远程 Harbor 实例上。
Log collector（harbor-log）	负责收集其他组件的日志到一个地方。

Harbor 的每个组件都是以 Docker 容器的形式构建的，因此，使用 Docker Compose 来对它进行部署。总共分为7个容器运行，通过在docker-compose.yml所在目录中执行 docker-compose ps 命令来查看，名称分别为：nginx、harbor-jobservice、harbor-ui、harbor-db、harbor-adminserver、registry、harbor-log。其中 harbor-adminserver 主要是作为一个后端的配置数据管理，并没有太多的其他功能。harbor-ui 所要操作的所有数据都通过 harbor-adminserver 这样一个数据配置管理中心来完成。

Harbor部署

服务器	IP地址
Harbor服务器	192.168.20.20
client服务器 192.168.20.10

案例需求

通过Harbor创建Docker私有仓库使用图形化管理Docker私有仓库镜像

实验准备

在服务端安装docker和docker-compose 客户端上安装docker 关闭防火墙修改主机名

实验步骤

1. 部署 Harbor 服务

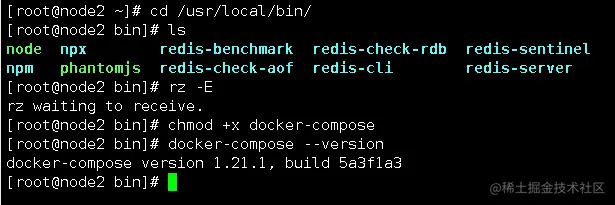

Harbor 被部署为多个 Docker 容器，因此可以部署在任何支持 Docker 的 Linux 发行版上。服务端主机需要安装Docker 和 Docker Compose。安装Docker Compose如下

放入命令压缩包
cp -p docker-compose /usr/local/bin/
chmod +x /usr/local/bin/docker-compose

1）下载 Harbor 安装程序

Harbor：192.168.20.20

//在线下载
wget http:// harbor.orientsoft.cn/harbor-1.2.2/harbor-offline-installer-v1.2.2.tgz

//如果在先下载慢，可以使用上面的链接下载，在拖入

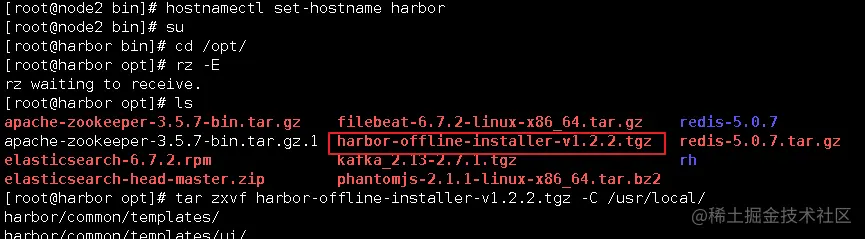

tar zxvf harbor-offline-installer-v1.2.2.tgz -C /usr/local/

2）配置 Harbor 参数文件

Harbor：192.168.20.20

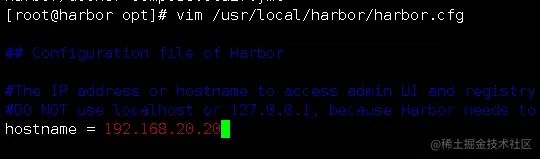

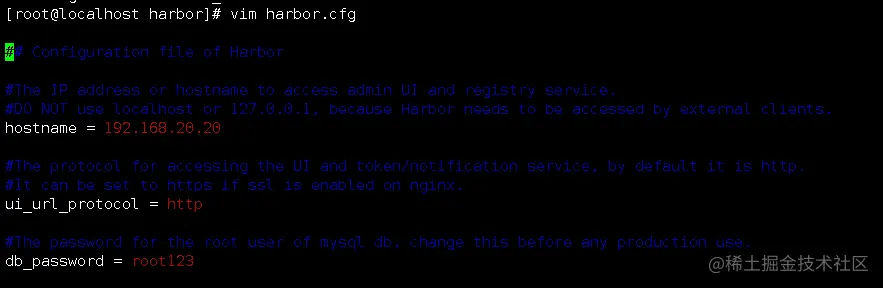

vim /usr/local/harbor/harbor.cfg

//第5行
hostname = 192.168.163.143

3）启动 Harbor

Harbor：192.168.20.20

cd /usr/local/harbor/

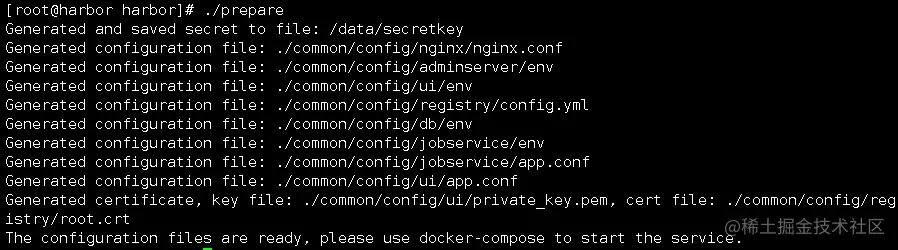

./prepare

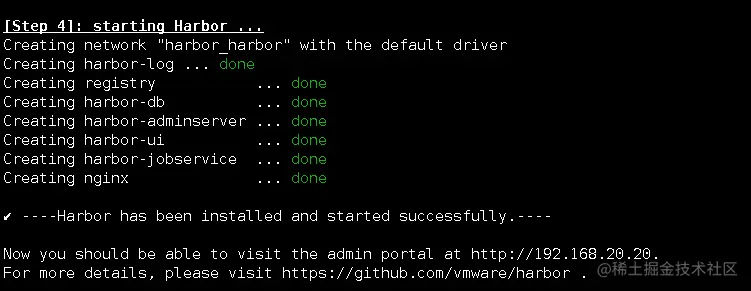

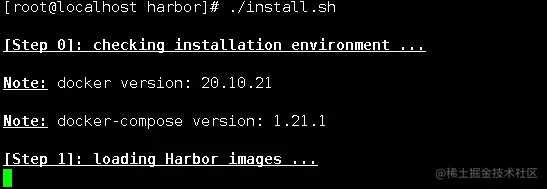

./install.sh

4）查看 Harbor 启动镜像和容器

Harbor：192.168.20.20

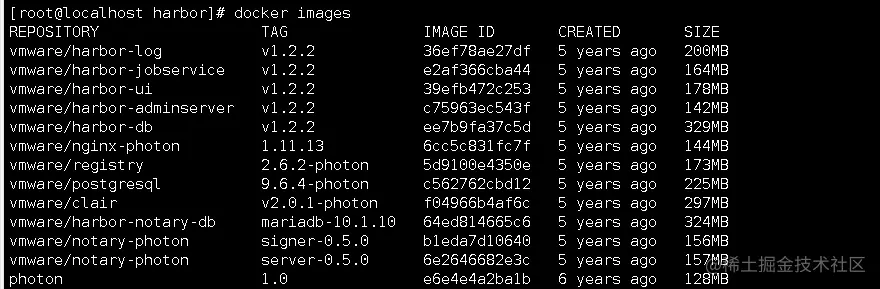

#查看镜像
docker images

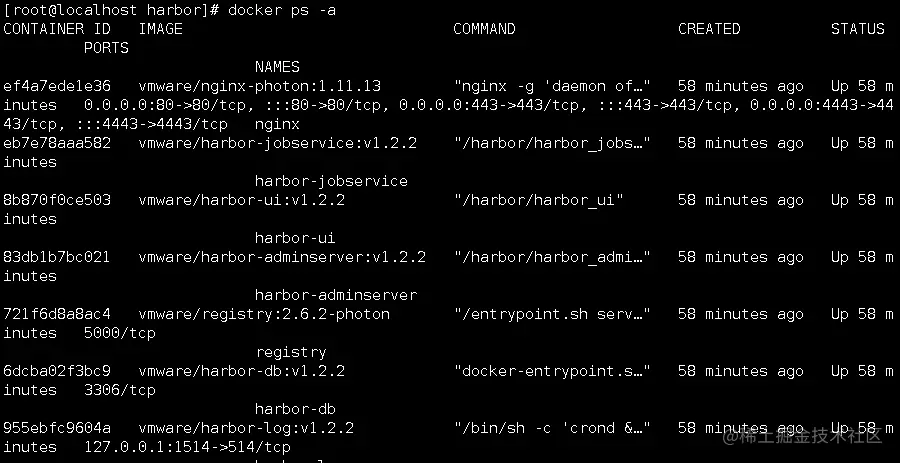

#查看容器
docker ps -a

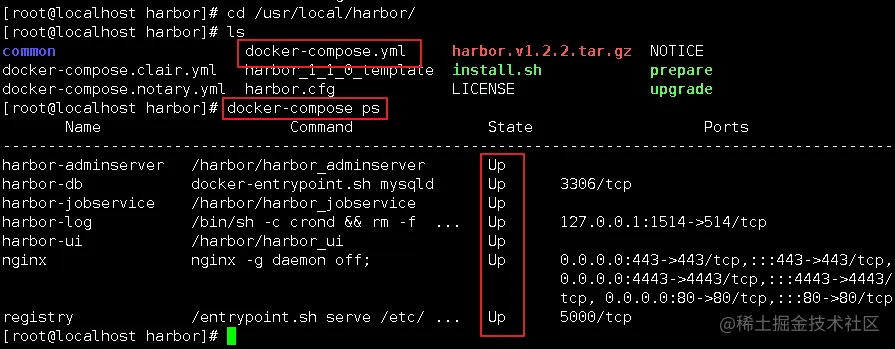

检查服务容器是否开启

cd /usr/local/harbor/
docker-compose ps

5）在UI界面创建项目

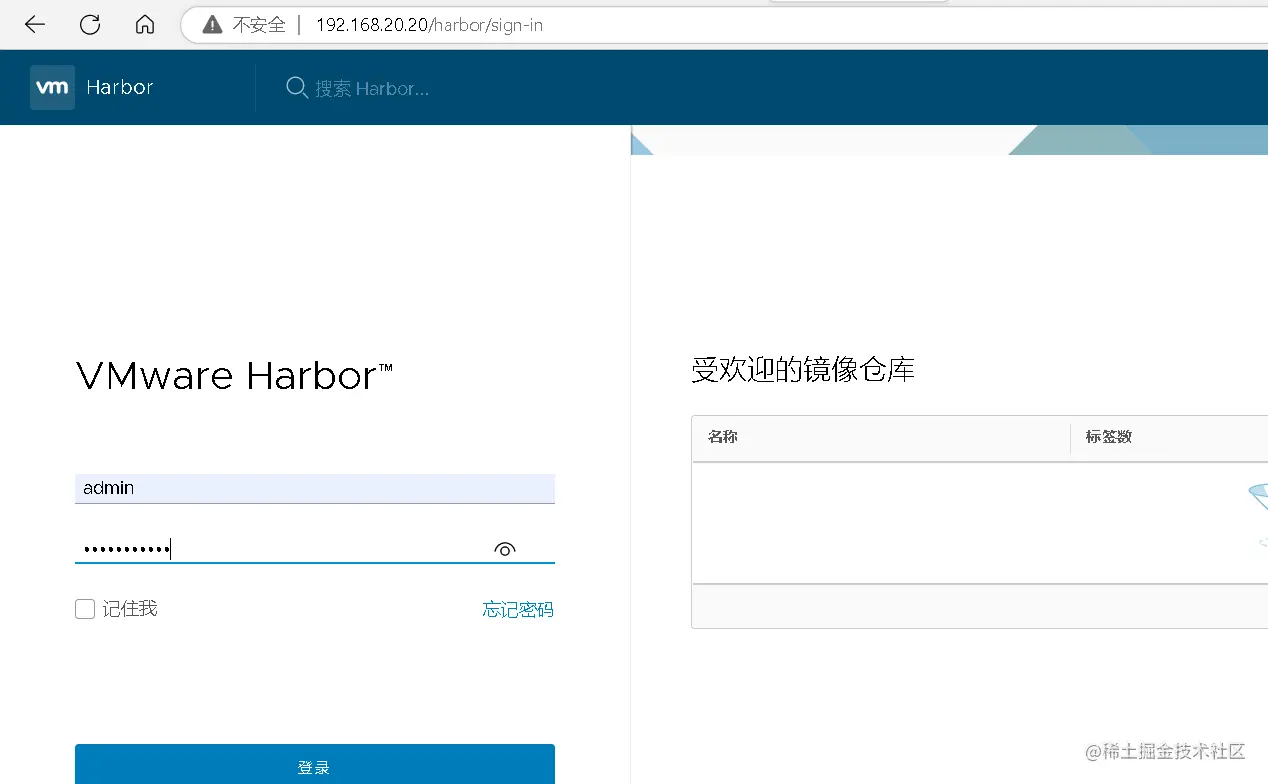

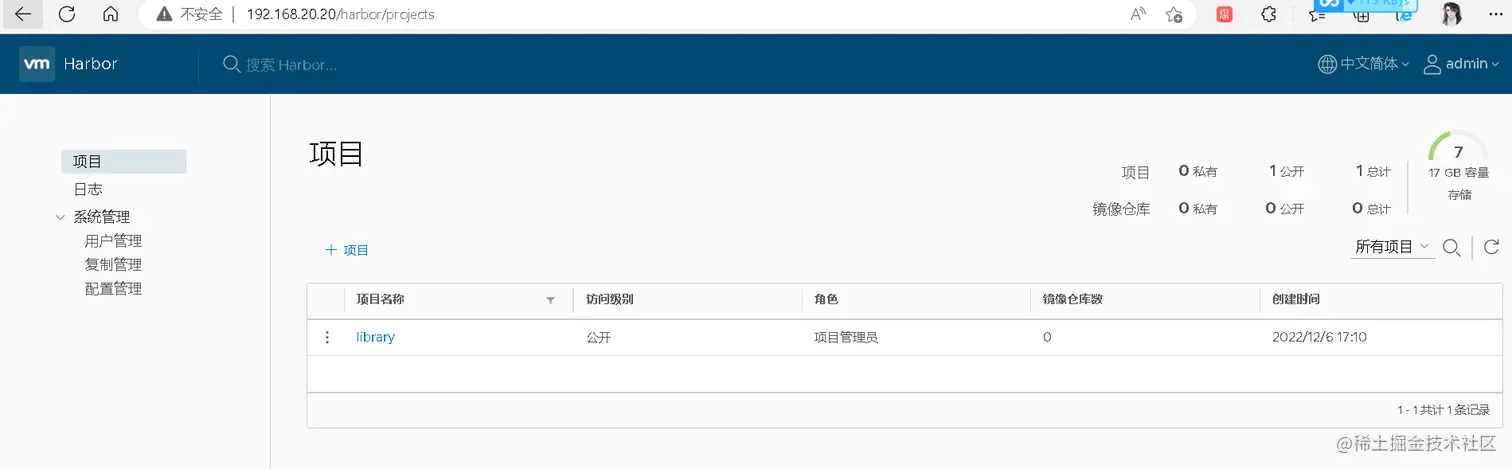

真机上图检查一切正常，此时可以打开浏览器访问 http://192.168.20.20 的管理页面，默认的管理员用户名和密码是 admin/Harbor12345。

如果打不开页面就打开路由转发功能

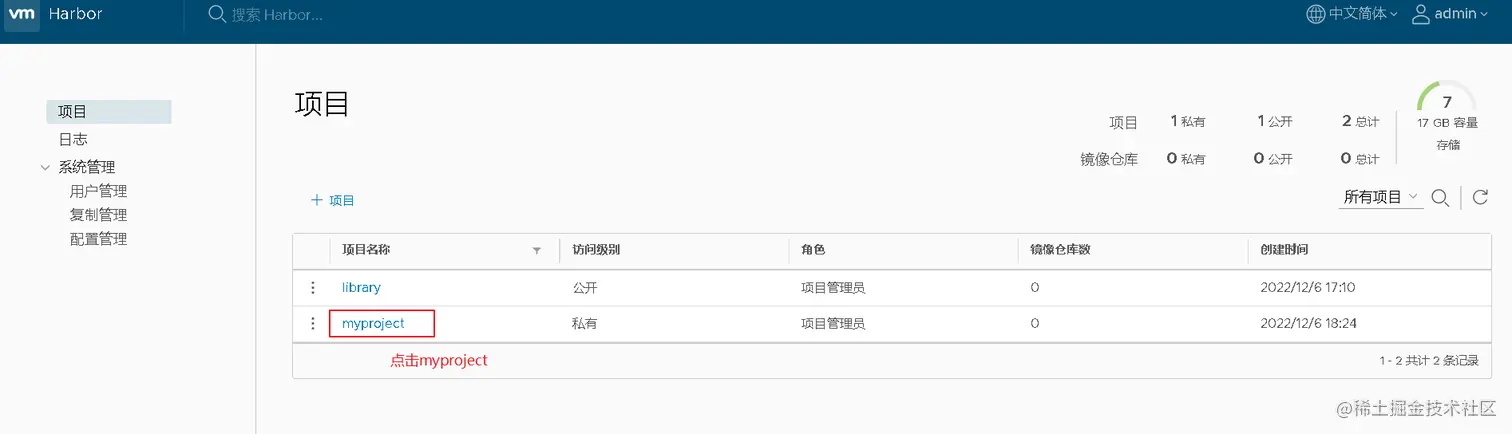

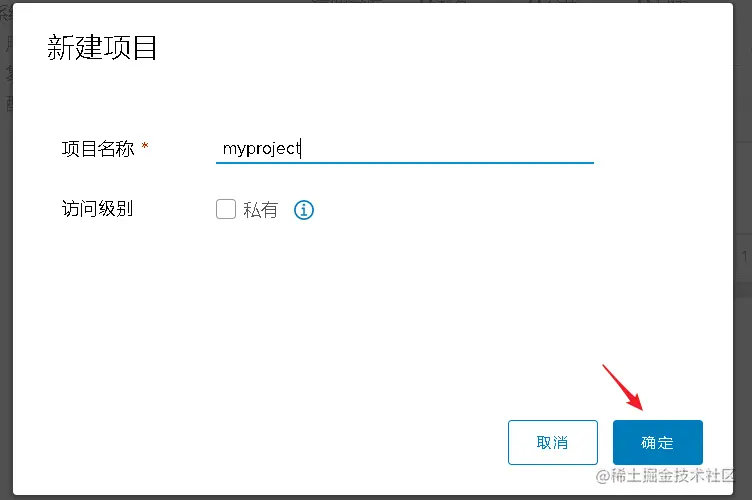

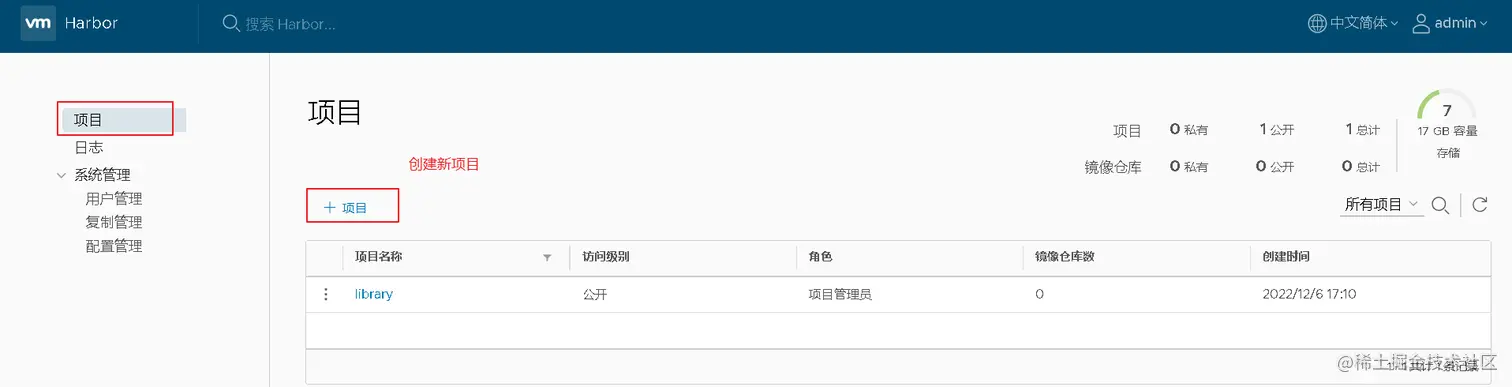

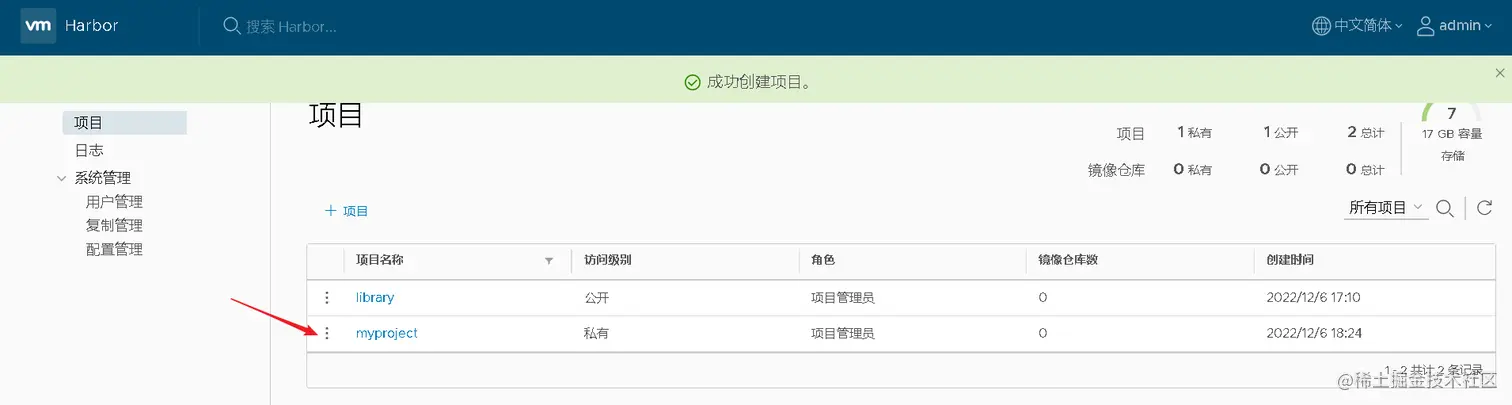

登录后的页面添加项目并且填写项目名称

6）在本地测试仓库功能

Harbor：192.168.20.20

此时可使用 Docker 命令在本地通过 127.0.0.1 来登录和推送镜像。默认情况下，Register 服务器在端口 80 上侦听。

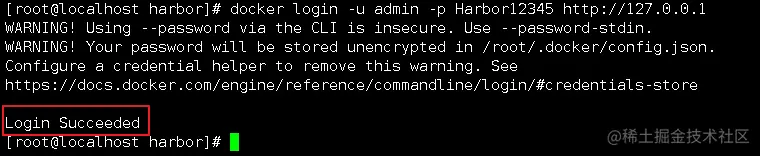

1.登录

docker login -u admin -p Harbor12345 http://127.0.0.1

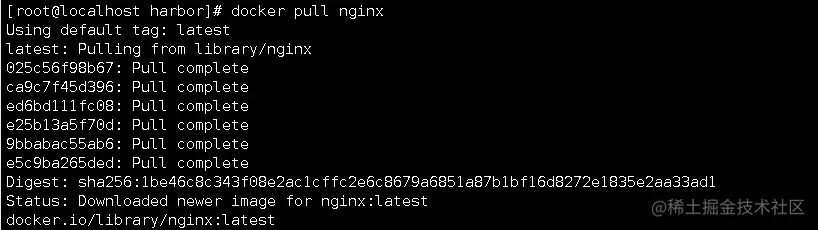

2.下载镜像进行测试

docker pull nginx

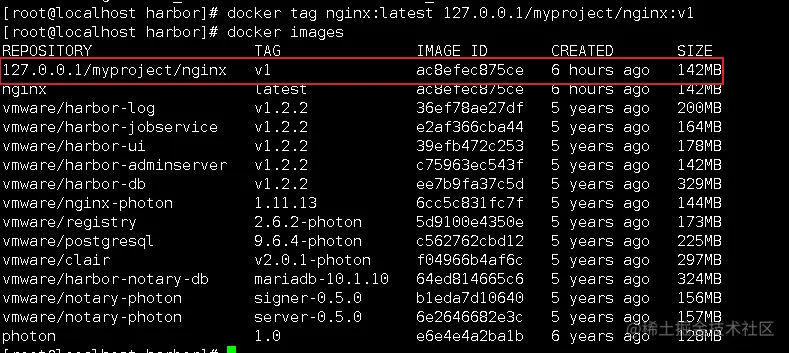

3.镜像打标签

docker tag nginx 127.0.0.1/myproject/nginx:v1

4.上传镜像到Harbor

docker push 127.0.0.1/myproject/nginx:v1

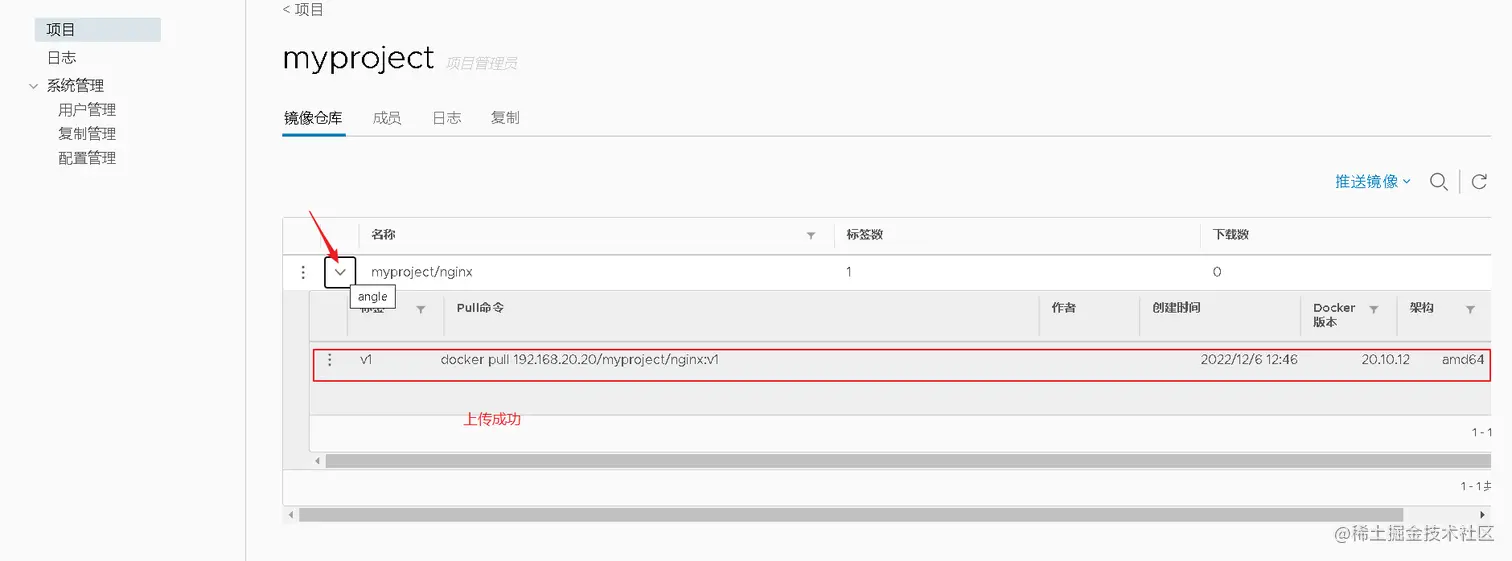

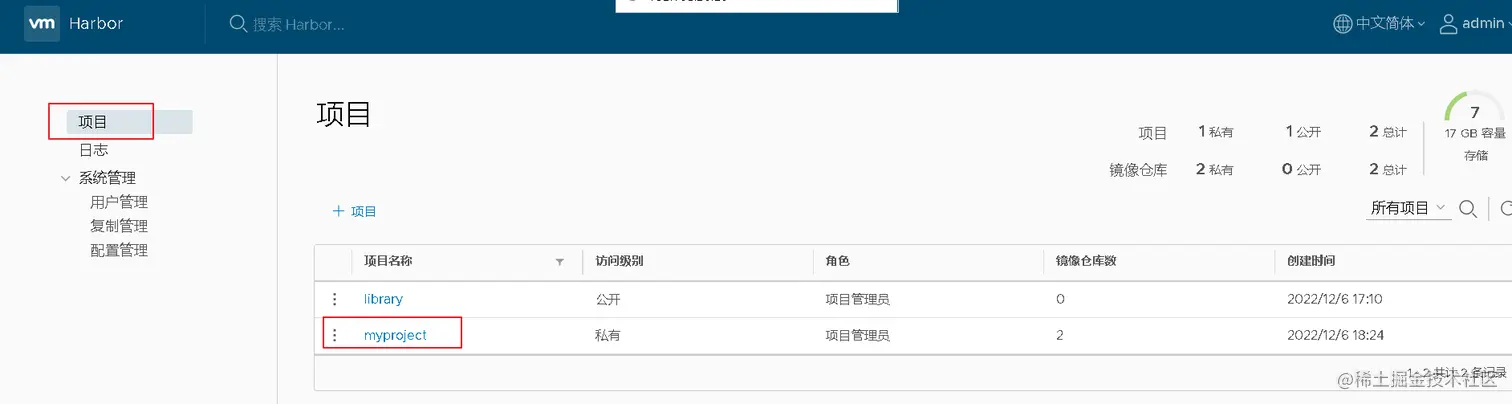

5.验证是否上传成功

7）在客户端上传镜像

client：192.168.20.10

上述操作都是在 Harbor 服务器本地操作。如果其他客户端上传镜像到 Harbor，就会报如下错误。出现这问题的原因 Docker Registry 交互默认使用的是 HTTPS，但是搭建私有镜像默认使用的是 HTTP 服务，所以与私有镜像交互时出现以下错误。

docker login  -u admin -p Harbor12345 http://192.168.20.20
#-------------------输出内容------------------------------------------
WARNING! Using --password via the CLI is insecure. Use --password-stdin.
Error response from daemon: Get https://192.168.20.20/v2/: dial tcp 192.168.20.20:443: connect: connection refused

解决方法

vim /usr/lib/systemd/system/docker.service
#--------------------修改内容-----------------------------------
ExecStart=/usr/bin/dockerd -H fd:// --insecure-registry 192.168.20.20 --containerd=/run/containerd/containerd.sock
#---------------------------------------------------------------

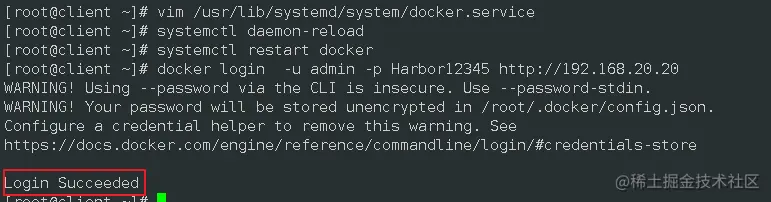

//重启服务
systemctl daemon-reload
systemctl restart docker

//再次登录
docker login  -u admin -p Harbor12345 http://192.168.20.20
#----------------------输出内容--------------------------------------------
WARNING! Using --password via the CLI is insecure. Use --password-stdin.
WARNING! Your password will be stored unencrypted in /root/.docker/config.json.
Configure a credential helper to remove this warning. See
https://docs.docker.com/engine/reference/commandline/login/#credentials-store

Login Succeeded
#--------------------------------------------------------------------

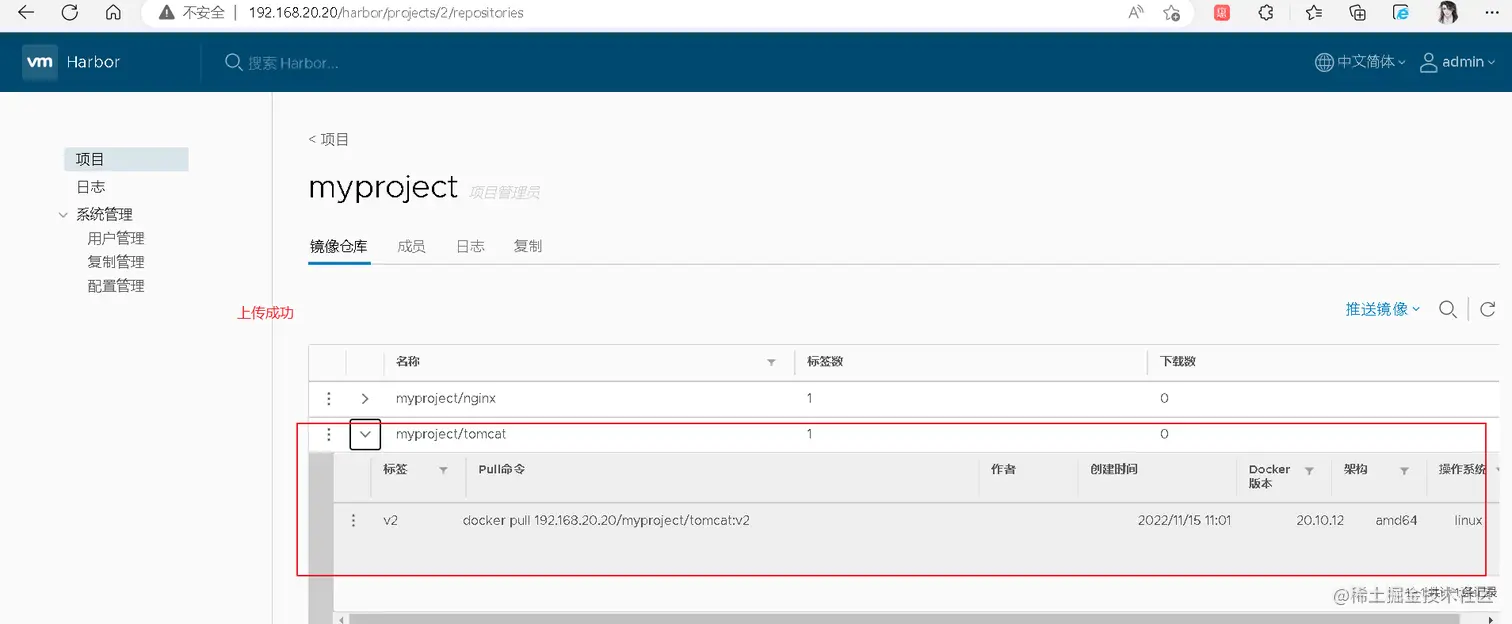

查看

docker pull tomcat

docker images

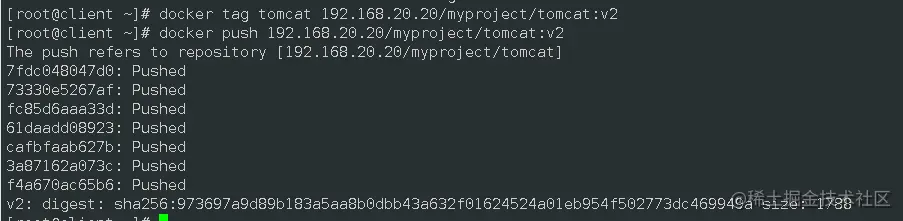

docker tag tomcat 192.168.20.20/myproject/tomcat:v2

docker push 192.168.20.20/myproject/tomcat:v2

维护管理Harbor

可以使用 docker-compose 来管理 Harbor。一些有用的命令如下所示，必须在与docker-compose.yml 相同的目录中运行。
修改 Harbor.cfg 配置文件所需选项的步骤要更改 Harbour 的配置文件时，请先停止现有的 Harbor 实例并更新 Harbor.cfg；然后运行 prepare 脚本来填充配置；最后重新创建并启动 Harbour 的实例。

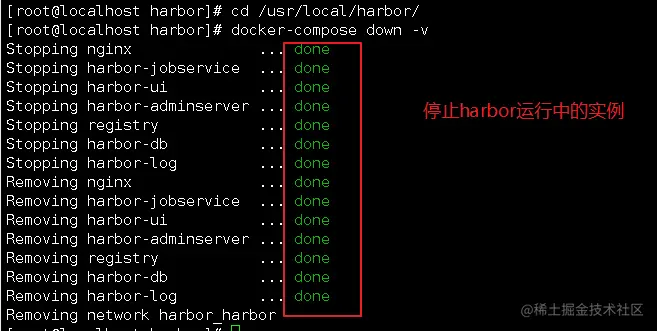

1）停止现有的 Harbor 实例

cd /usr/local/harbor
docker-compose down -v

2）修改配置文件 Harbor.cfg

vim harbor.cfg

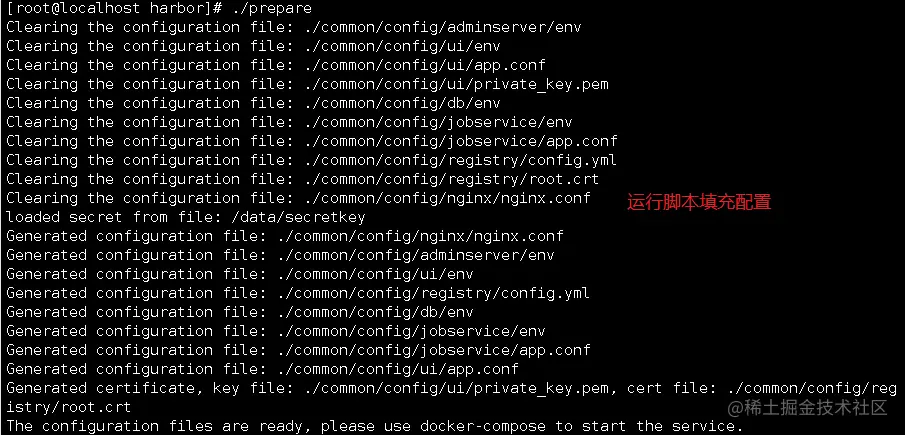

3）运行 prepare 脚本来填充配置

./prepare

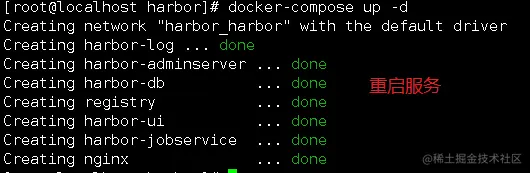

4）重启服务

docker-compose up -d

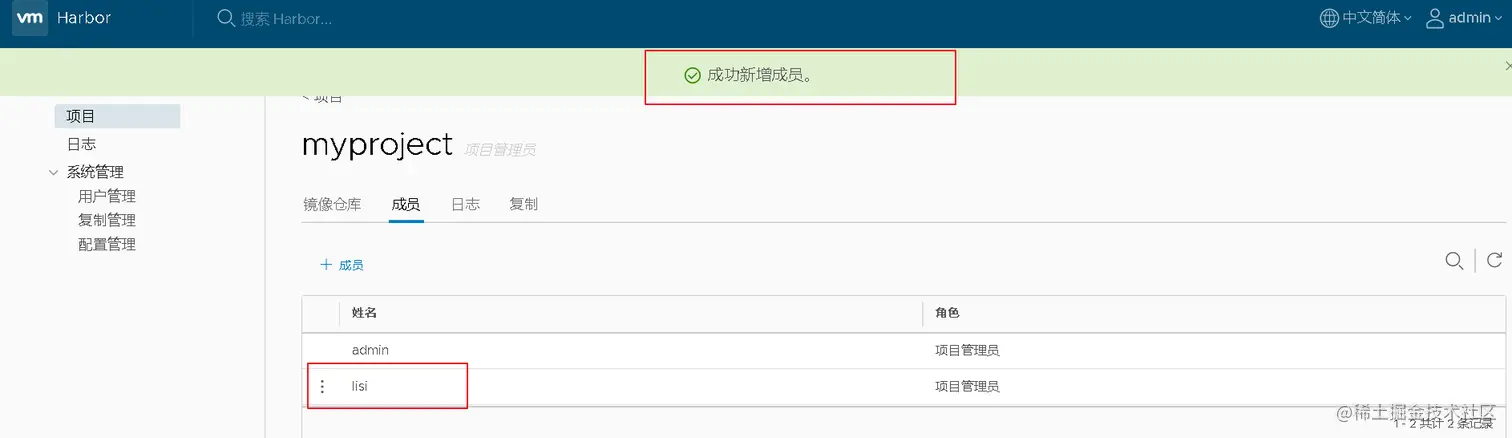

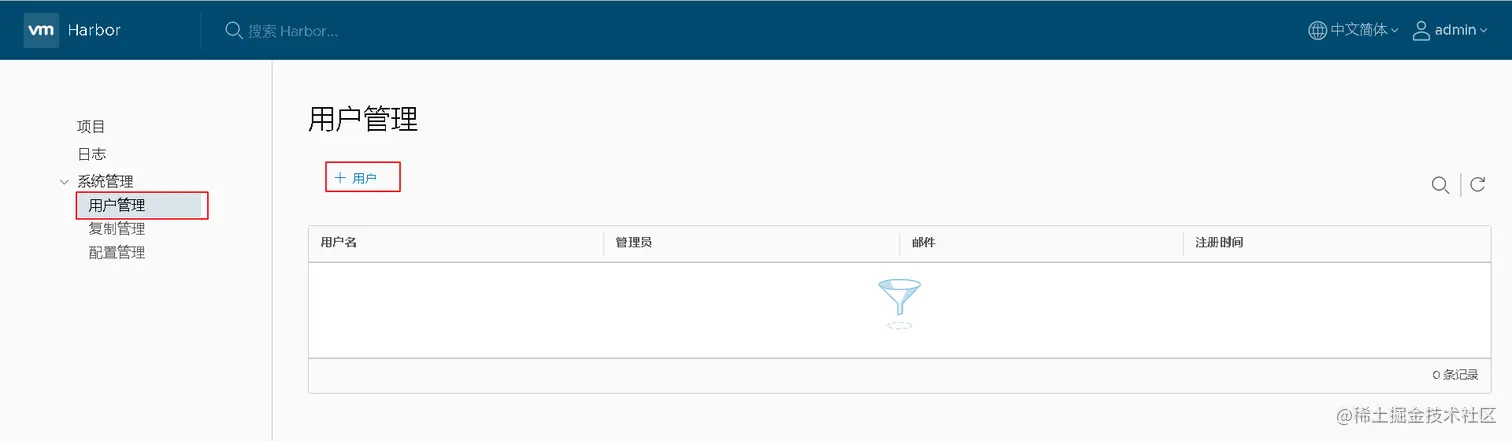

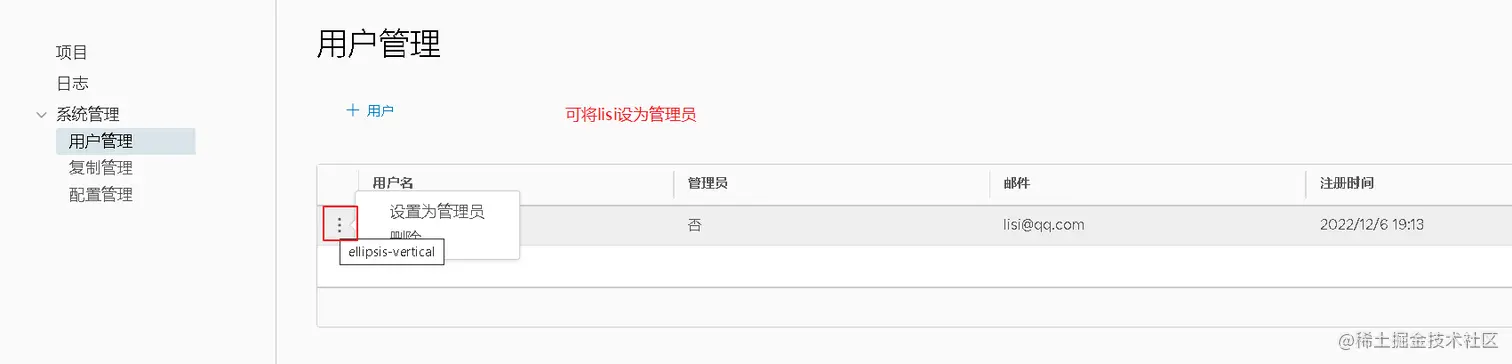

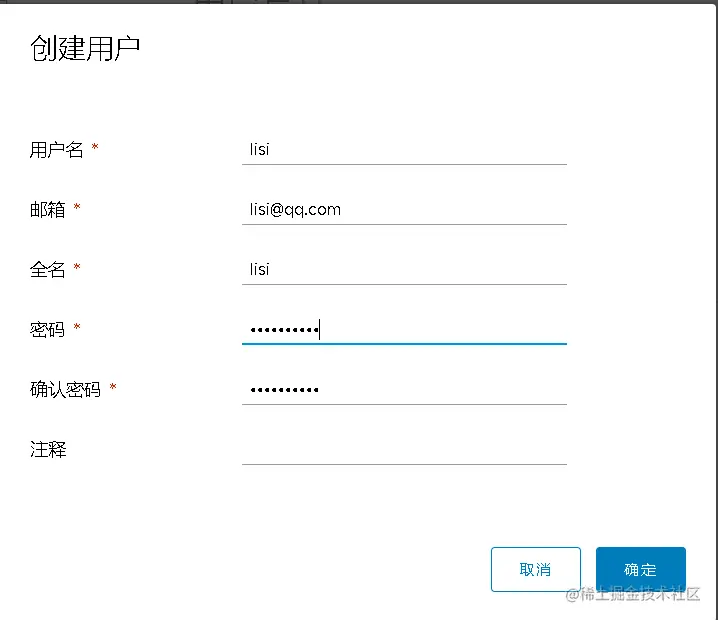

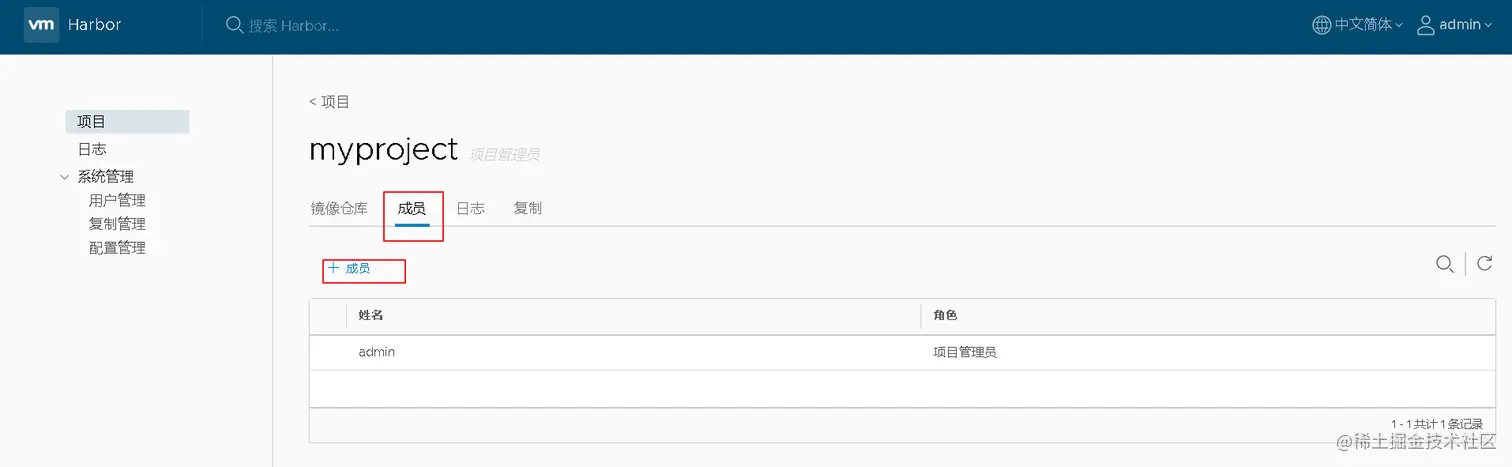

创建 Harbor 用户

删除之前打标签的镜像, 在客户端上操作

docker rmi 192.168.20.20/myproject/tomcat:v2

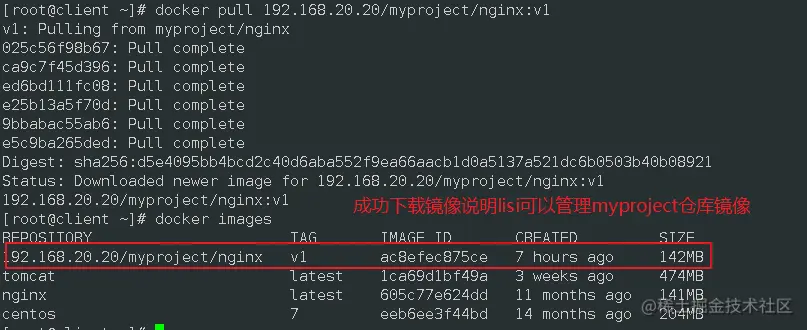

测试创建的新用户能否使用

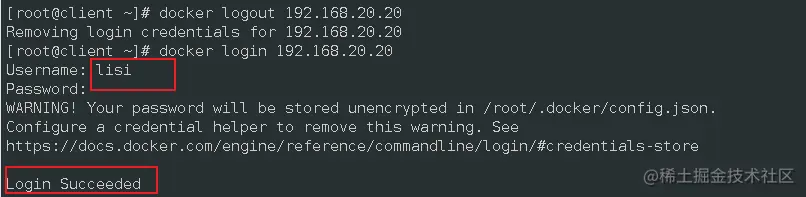

//注销登录
docker logout 192.168.20.20

//使用新创建的用户和密码登录私有仓库
docker login 192.168.20.20

//从私有仓库下载镜像
docker pull 192.168.20.20/myproject/nginx:v1

//查看镜像
docker images

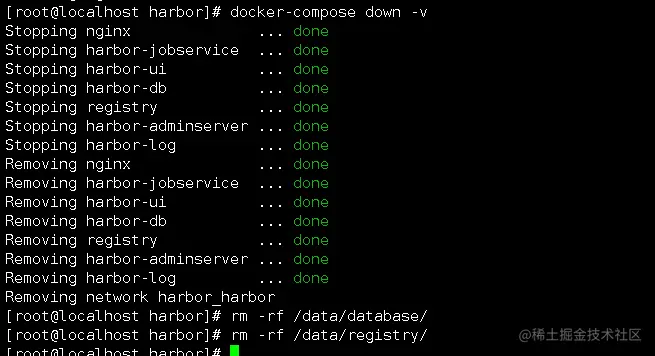

移除 Harbor 服务容器以及全部数据

移除 Harbor 服务容器同时保留镜像数据/数据库 //在Harbor服务器上操作

docker-compose down -v

如需重新部署，需要移除 Harbor 服务容器全部数据持久数据，如镜像，数据库等在宿主机的/data/目录下,日志在宿主机的 /var/log/Harbor/目录下。

rm -rf /data/database/
rm -rf /data/registry/
