前言

学习数通知识，考证书~ 考证书，记笔记，记笔记~

静态路由

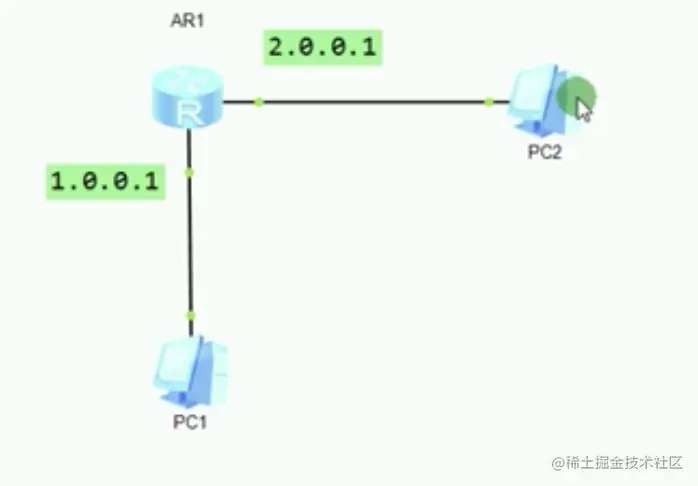

  • 直连路由


sys
sysname R1
int g0/0/0
ip add 1.0.0.1 24
int g0/0/1
ip add 2.0.0.1 24
  • 静态路由

技术背景：如果只有直连路由，那么非直连网络将无法到达

  • 静态路由是由管路员手动配置和维护的路由
  • 静态路由配置简单，并广泛用于网络中
  • 静态路由还可以实现负载均衡和路由备份

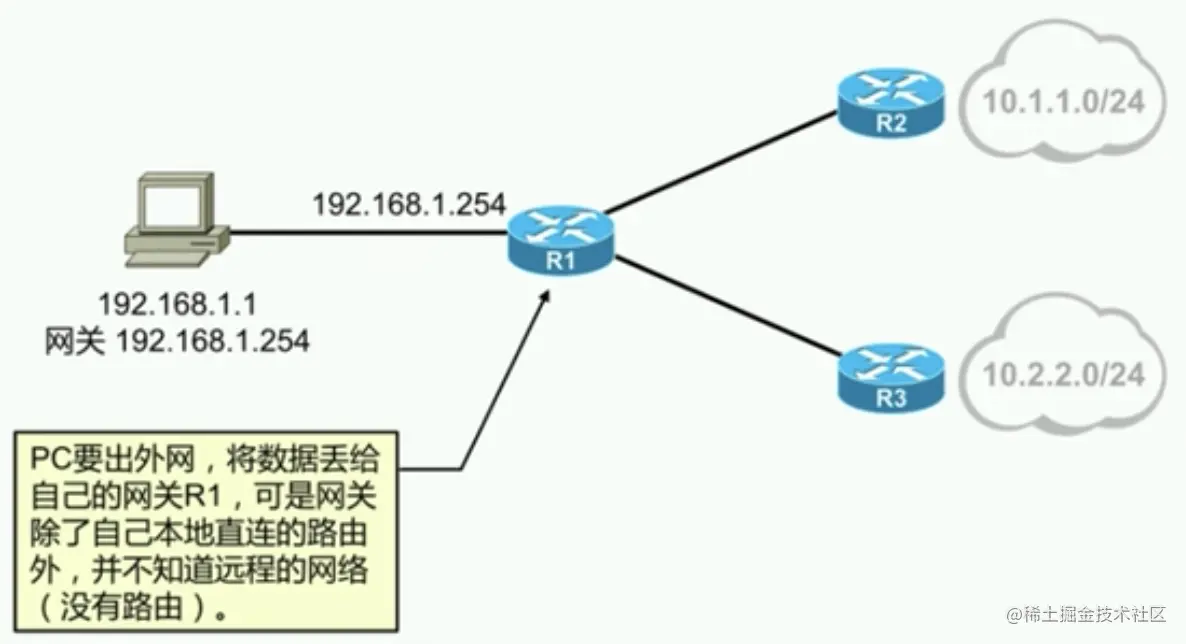

例如上图 PC可以到R1 但是如果PC到R2或者R3的网络，由于没有直连路由，因此发送到R2或者R3的将会丢包。

因此需要在R1上配置到R3和R2上的静态路由。

静态路由概述

  • 配置简单、开销小
  • 通过手动配置添加
  • 无法根据拓扑的变化而进行动态的响应
  • 适用于组网规模较小的场景，如果网络规模较大，则配置及维护成本就会很高
  • 在大型的网络中，往往采取动、静态路由结合的方式进行部署。

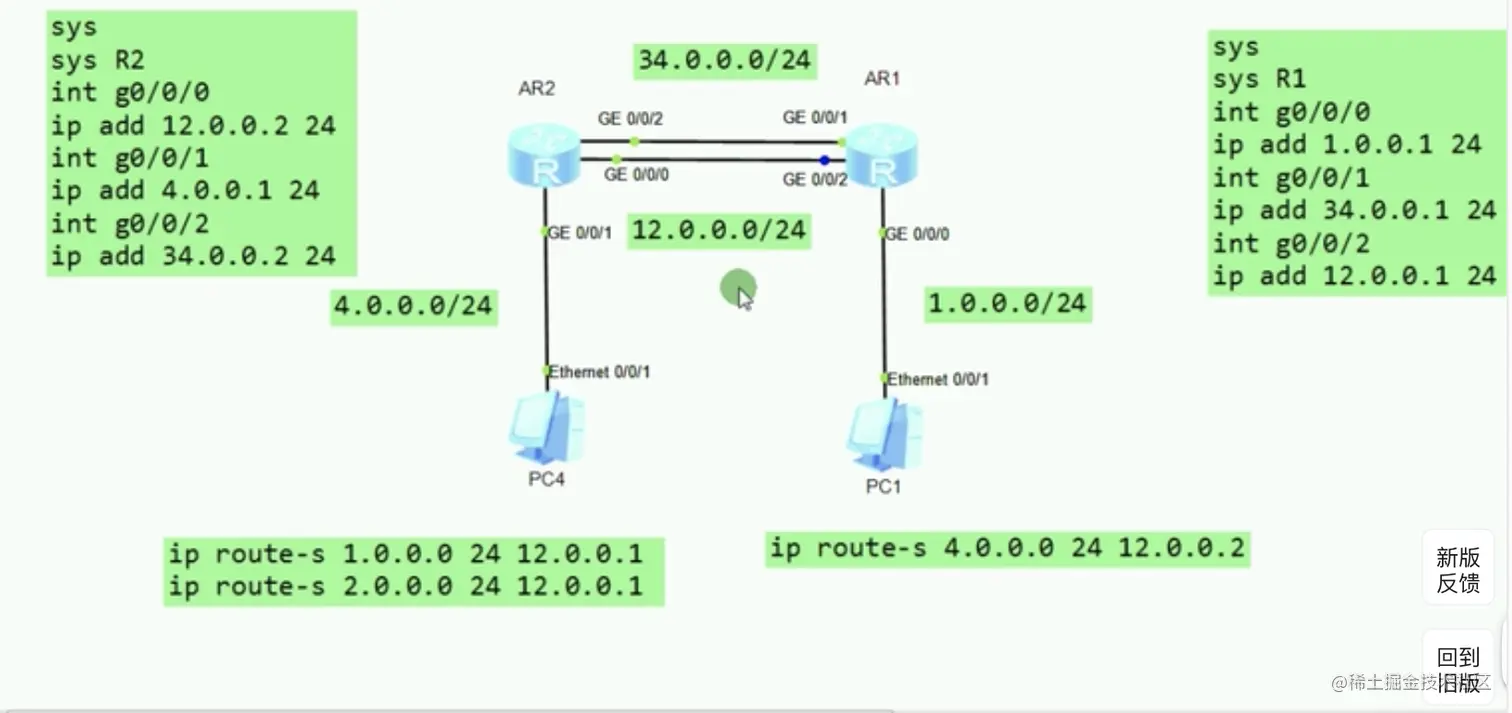

配置命令

  • ip route-static [目标网络] [子网掩码] [下一跳]
  • 如果出接口为以太网接口，则必须指定下一跳地址。
  • 如果出接口为串口，则可以使用下一跳或出接口来配置。
  • 切记：通信是双向的，不要忘记配置返回流量的路由。

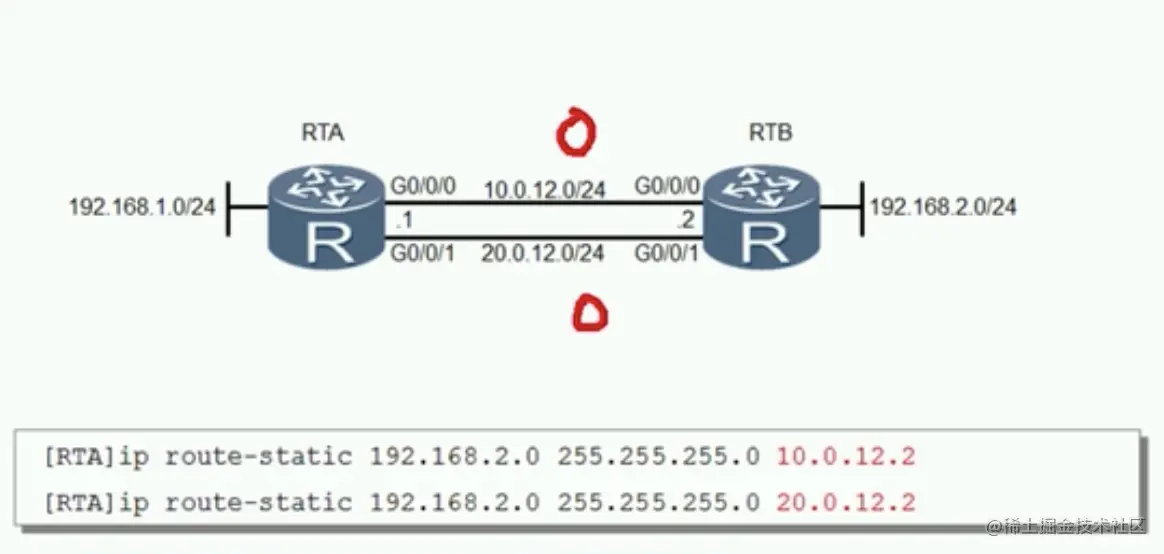

负载分担

静态路由支持到达同一目标网络的等价负载分担



等价路由，两条路径的开销是0，负载均衡不一定两条链路平均分配，断掉任何一条链路不影响业务。

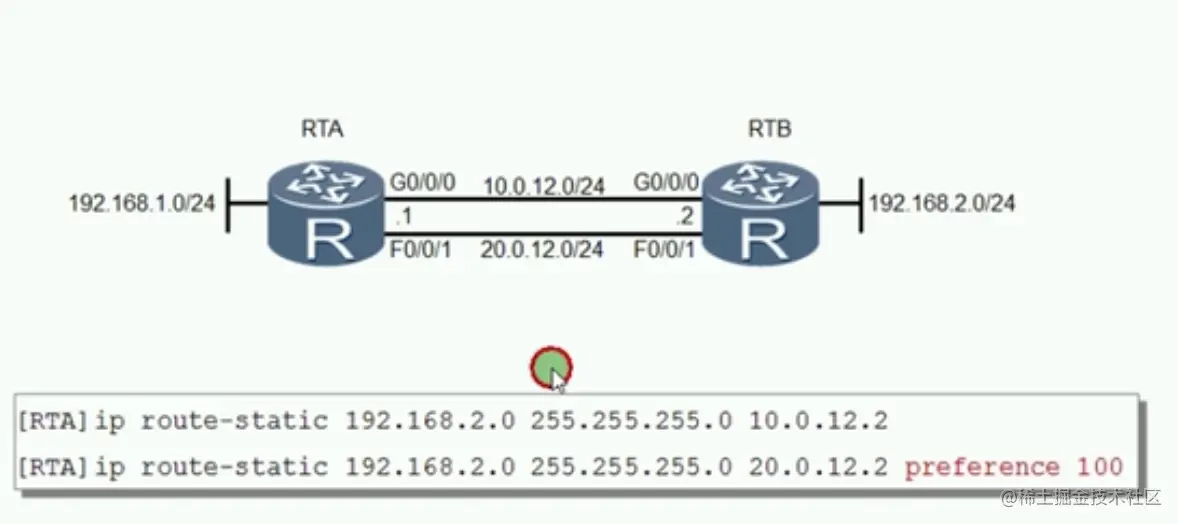

路由备份，浮动静态路由


  • 利用优先级的特性，配置浮动路由
  • 在主路由失效的情况下，浮动路由会加入到路由表并承担路由转发业务。

实现方式是将备份路径的优先级升高

ip route-static 192.168.2.0 255.255.255.0 20.0.12.2 perference 100

shutdown接口之后，备份链路将进入路由表，完成主备切换。

  • 配置错误的路由一定要删掉

undo ip route-static ...

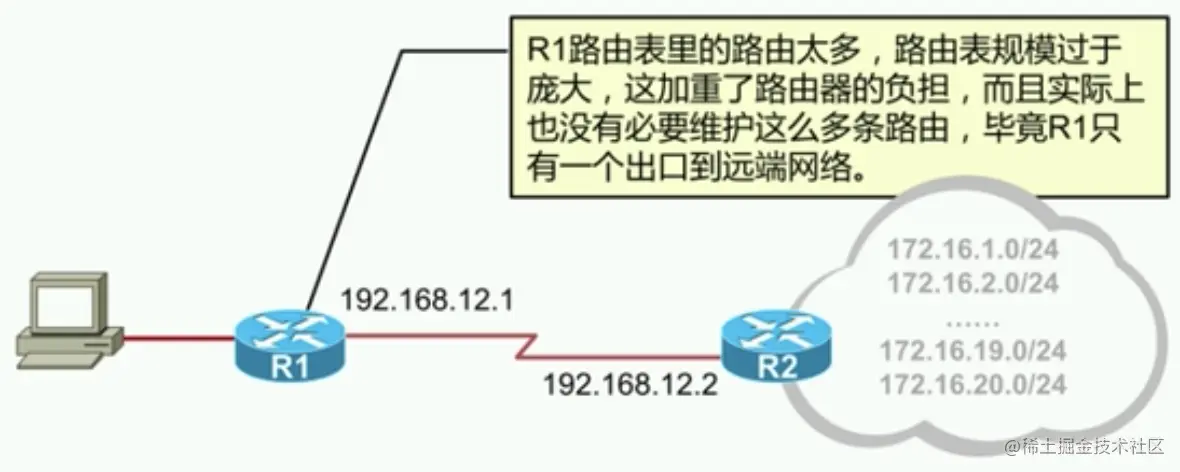

缺省路由

一种特殊路由，能匹配所有的目标网络


  • 可以通过静态路由配置，也可以通过动态路由配置
  • 在路由表中，以到0.0.0.0 掩码为0.0.0.0 的形式出现
  • 通常用于末梢网络，如家庭网络、企业出口等
ip route-static 0.0.0.0 0.0.0.0/0 下一跳/出口地址 配置缺省路由

所有去往未知目的地的都丢给默认路由。明细路由到不了的地方会从默认路由出去。

  • 缺省路由是目标网络和掩码全都是0的特殊路由
  • 如果报文的目标地址无法匹配路由表中的任何一项，路由器将选择依照缺省路由来转发报文。

loopback接口：回环口、逻辑的、虚拟的接口

interface loopback 0
ip address 1.1.1.1 255.255.255.0

作用

  • 模拟直连网段，可用于测试

  • 设备管理（稳定）

  • 供其他协议使用，OSPF 、 BGP、 MPLS等

  • SNMP Traps消息的源地址

  • 其他用途，十分广泛
