开篇
今天我将介绍我们的论文:Remix，LSM树的高效范围查询。fast21-zhong.pdf (usenix.org) 本文是我逐句听写翻译而来，本文花了我很多时间去理解和听译。
LSM树是许多数据库系统的骨干。这些系统是许多现代应用的构件，同时LSM树本质上是一种优化数据结构的权利，它在内存缓冲区内缓存更新，当缓冲区填满后
它对更新进行合并，并将其Flush到持久性存储。lsm树将数据组织在不同（指容量）大小的Levle上，这些Level通常相互重叠，一个Level的数据将通过批量写入更新而逐渐压缩到下一个层次。lsm树比传统的索引结构（如B3）实现了更好的写入效率，这取决于如何选择数据进行Compaction。
关于compaction对性能的影响，怎么形容都不为过，下篇我讲发一篇关于LSM compaction的设计空间的论文讨论。
我们有不同的compaction策略。一般来说，有两种类型的compaction策略。tiered compaction and level the compaction. 在tiered compaction中，每一层都会从上一层积累运行。当runs达到阈值时，这些runs将被淹没并冲到下一级。在tiered compaction中，每一层都有正好一个排序的runs，来自上一层的更新将被合并，形成一个新的runs。当runs的大小达到阈值时，它将被flush并与下一级的运行合并。因层级的compaction是比较aggressive地将更新与现有数据合并，每层的数据将被多次重写。另一方面，通过在一个Level中积累更新，并一次性sort merge它们，tiered compaction的内耗（insight cost，指的是写放大？）成本较低。
让我们来看看LSM树是如何执行查询的。对于点查询，LSM树通常采用Bloom过滤器，以避免访问不包含搜索key的条目，在实践中，大多数查询可以只用一个IO即可完成。在传统的基于LSM的系统中，范围查询是使用merge iterator实现的，该迭代器本质上是一个min-heap结构，它合并了所有的轮次以提供一个排序的视图。因为LSM树中的runs经常重叠，所以范围查询必须访问存储中的每个runs。如果rounds不多，这听起来问题不大。然而，由于tier compaction 维护了多个sort runs以提高写入效率。合并迭代器需要访问更多的runs，这导致了更糟糕的范围查询性能。不同的compaction策略本质上是在读和写的效率之间做不同的权衡。

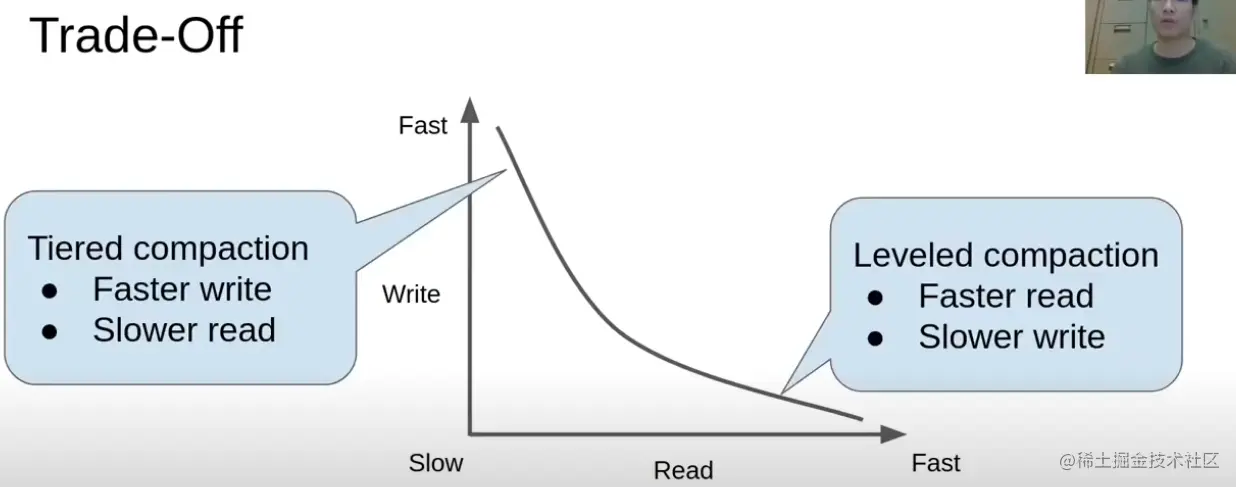

下图形象展示了不同诉求（读写性能）下对compaction的选择。看起来只能二选一？
我们能否同时实现高性能的读和写，因为level compaction 积极地合并少量数据，以维持每一层级Level的run。在这个模型的基础上，我们没有什么办法改善写。
因为compaction占据了太多资源，但结果确实每次compaction的是少量的数据（没有大批量去做）。

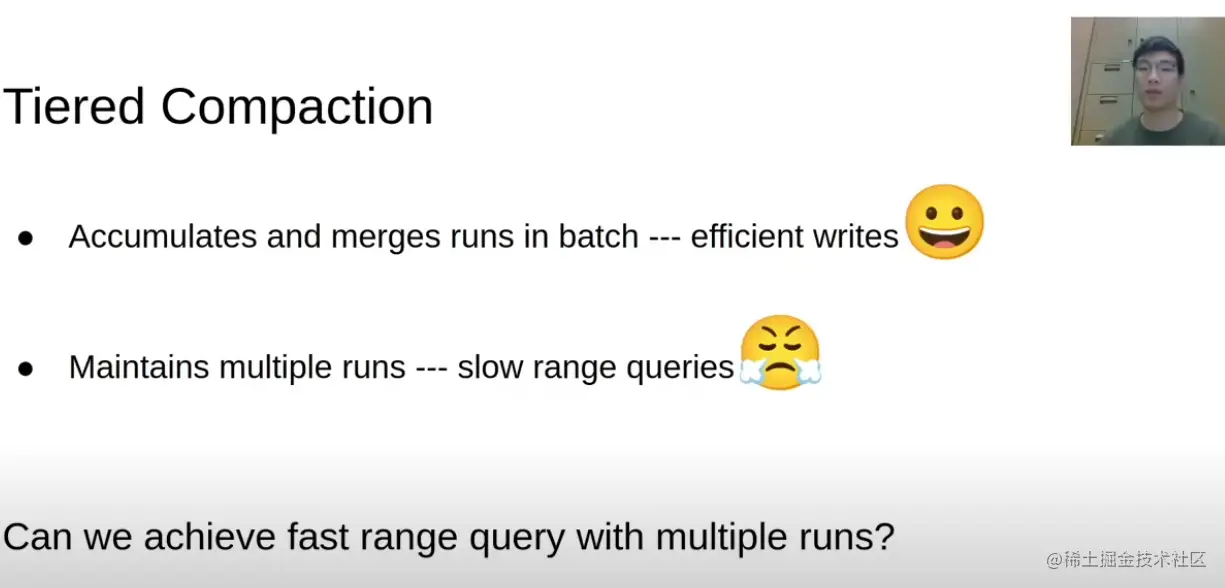

另一方面，tiered compaction是以批处理的方式去merge runs，这同时也提供了高性能的写入，它维护了多个runs的数据，导致了较慢的范围查询。所以我们认为，即使我们有很多runs，我们能否实现更快的范围查询？
作者希望在tiered compaction提供高性能写的基础上，去改进快速查询。
为什么范围查询可能非常昂贵？
首先，让我们看看为什么使用min-heap实现的范围查询迭代器会很昂贵。假设我们有三个sort runs，这些数字代表运行中的Key。

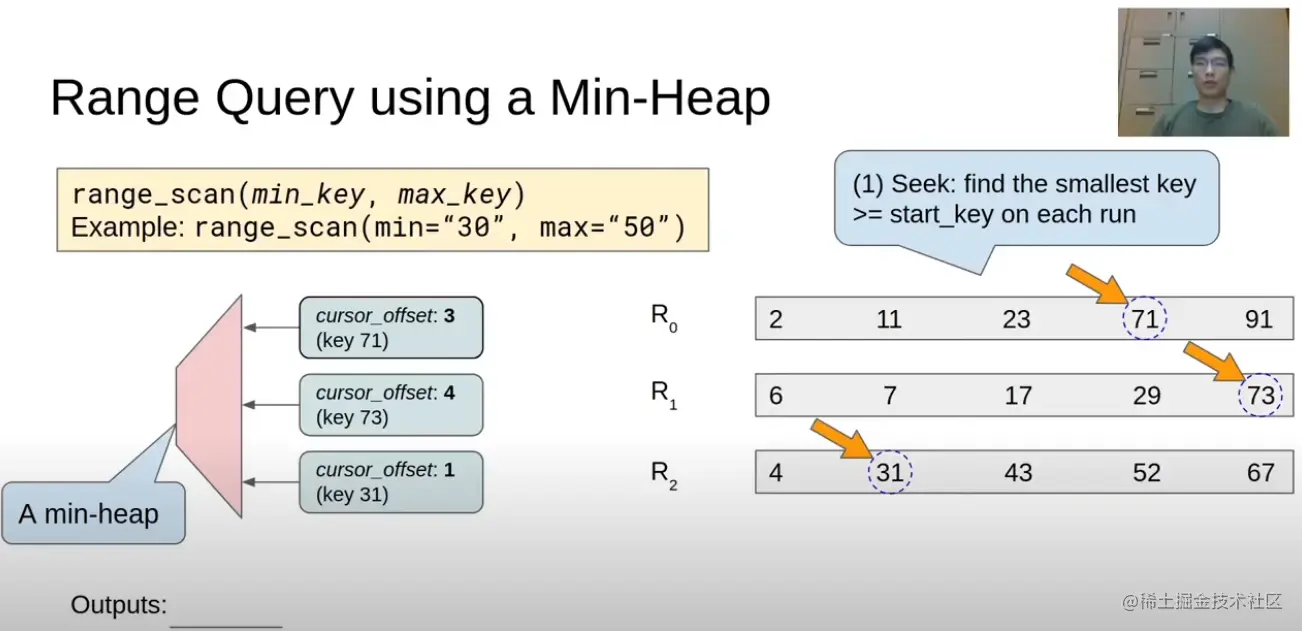

上图展示了一个范围查询的例子，我们在范围查询30和50之间的key。
- 在每个round中二分查找第一个大于30的item。
- 经过多次min-heap堆排，找到最小的item是31-R2；
接下来，我们应该在R2上优先使用31这个游标。然后更新游标下一个值43给堆，变成这样，于是输出31，43，注意到R2下轮是52>max，范围查找结束。
注意，step1 找到:{R0:71,R1:73,R2:31}，给min-heap后只有R2合适，继续在R2上往前next.直到52。
第一步是用二分查找来寻找每个Round，这样游标就会指向最小的大于或等于begin的key。接着，我们比较这些key，并填充min-heap，于是我们把最小的key 在R2的key:31放在min-heap中，R2上的游标应该提前跳，我们的得到了43，然后我们更新min-heap并输出Key:43，因为，这仍是所有最新游标中下最小的key。 类似地，为了检索下一个Key，R2上的游标应该往前跳过Key43，以便重复再次比较，并输出min的key：52，已经>我们要找的50，范围查询结束。
最小堆的成本可以总结为以下几点。
-
首先，初始化min-hit需要在每次运行时进行二分查找。
-
其次，当推进迭代器时，需要进行多次key比较以调整堆并输出最小的key
-
最后，它需要访问每个run，即使其中一些轮次没有覆盖范围内的Key。
在我们之前的例子中，key{31,43,52}只属于R2，即使只是属于R2，但我们仍然需要访问R0和R1。

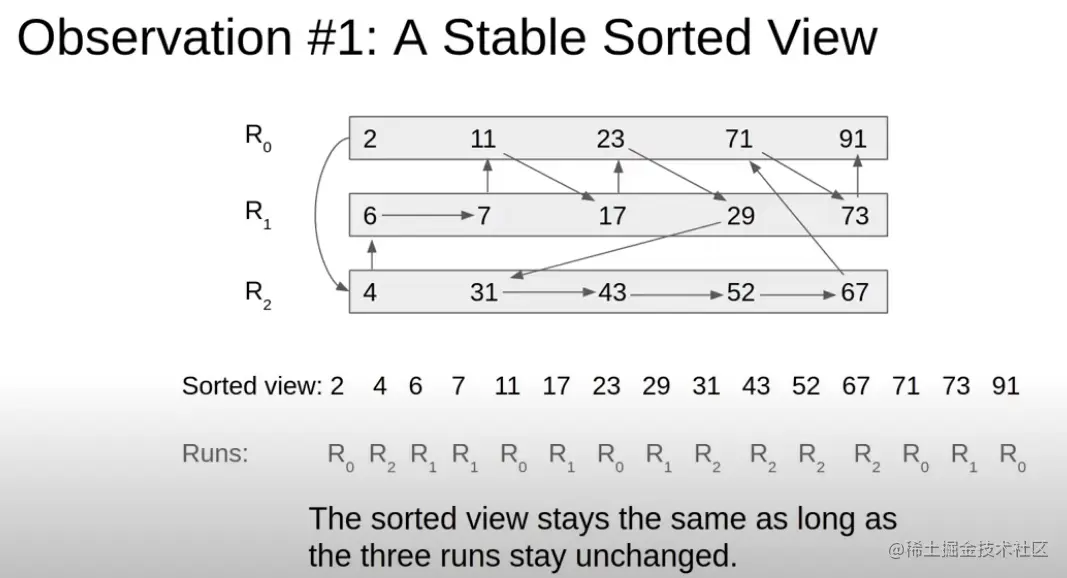

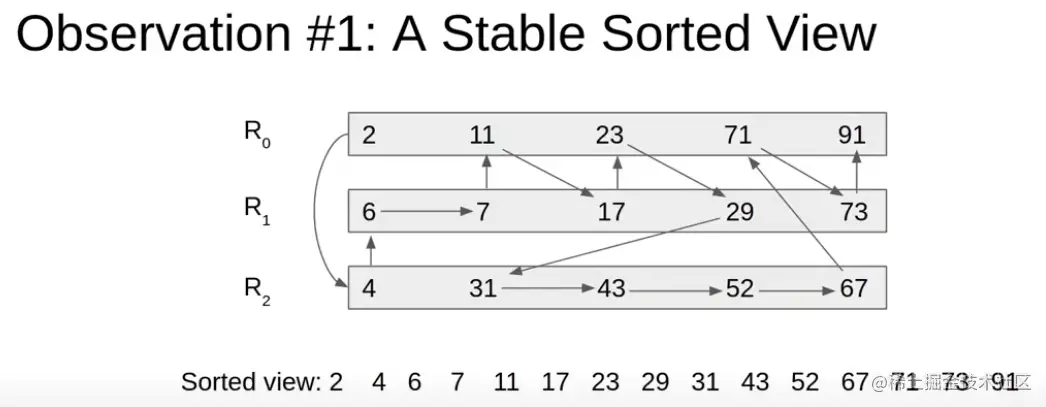

我们还有两个观察结果，首先，排序的视图是稳定的。例如，这三个sort run的排序视图总是从2 4 6开始，在91结束。我们发现这个查找是稳定排序。
只要runs保持不变，排序的视图就保持不变。然而，排序的视图是在运行时构建的，然后在范围查询结束后丢弃，以避免重复重建排序的视图。我们可以记录视图的访问路径。
优化点是不要重复重建sort view.相当于每次merge复用上次的结果。
LSM树不适应现代磁盘？
lsm树最初是为旋转磁盘设计的，数据必须进行物理排序才能高效地访问。今天，ssd的随机访问性能有了很大的提高，cpu已经成为瓶颈，保持数据的物理排序可能并不划算。

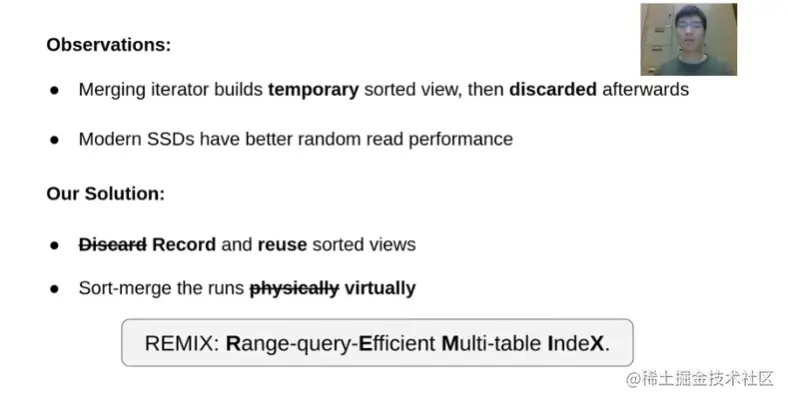

(Remix的)目标是记录和重用sorted views。compaction时，不需要物理地执行sort merge.
总结：基于这些观察，我们提出了高效的多表索引。简而言之，remix有效地记录了LSM TREE中的排序视图。remix元数据包含三个部分：
首先，运行选择器记录了排序后的视图的顺序访问路径，如果我们想访问视图中间的任何Key，只使用run选择器就足矣。
例如下图中，run selector记录了从0 2 1... round中得到了想要的元素。但是，还不够，如果只有run 选择器，每次得从这个Rn中从开开始扫描。于是增加了segment的概念。
我们将不得不从头开始扫描，为了避免这种情况，我们将视图分为段。在这个例子中，每个段中最多有四个Key，以快速定位一个段。我们还将最小的Key存储在段中，作为锚定Key。以便于扫描一个段，我们还存储了每个段的游标偏移量，记录了迭代器的位置，就像我们要从锚定Key开始扫描一样。
所谓segment就是根据Run selector记录的R下标组成的一系列元素，下图中有4个元素/段
上图中，例如，让我们看一下第二个segment，key 11是这个段中最小的Key，也是锚Key，游标偏移量指向key11，17和31是大于或等于Key11的最小的Key，对应于Key11的合并迭代器的状态。
让我们看一个使用remix检索15和28之间的范围的例子，范围之间的Key将被复制到用户缓冲区。
因为LSM会先load 对应的block cache
第一步是找到一个覆盖起始Key的目标段。Key 15在11和31之间，所以选择第二段。（类似二分查找定位到了segment 2）
下一步是初始化游标。根据游标偏移量是1 2 1 ，所以游标将在三轮中被定位为指向11 17和31。
迭代器的当前指针将被设置为指向该段的第一个run选择器，在这种情况下，迭代器将指向r0，根据重建的游标（从remix结构重建）偏移量，它对应于key:11，然后我们比较游标下的Key，Key11比Key15小，所以我们需要推进迭代器来找到范围内的第一个Key。
为了推进迭代器，我们首先推进当前运行的游标，在这种情况下，r0的游标将被推进指向23号Key，接下来，我们直接从Run selector选下一个selector（不必去读和比较！之前已经比较过了。）
然后当前指针也将被推进，指向本段的下一个运行选择器。然后迭代器将指向r1的游标下的Key，也就是Key17，17大于15，所以Key17被复制到用户缓冲区。我们不断地推进迭代器来获取范围内所有的Key。 同样，r1的游标将被推进到Key29的位置。然后迭代器将指向r0的游标下的Key，也就是Key23，Key23将被复制到用户缓冲区。我们继续推进迭代器，r0的游标将提前指向Key71，然后迭代器将指向r1中大于29的Key，所以范围扫描结束了。
让我们总结一下使用remix的好处。
首先，remix使用二进制搜索锚Key来初始化一个迭代器。
第二，使用remix推进迭代器，不需要任何Key的比较。
最后，remix可以跳过访问不在搜索路径上的运行。
我们的论文中阐述了remix的更多好处。

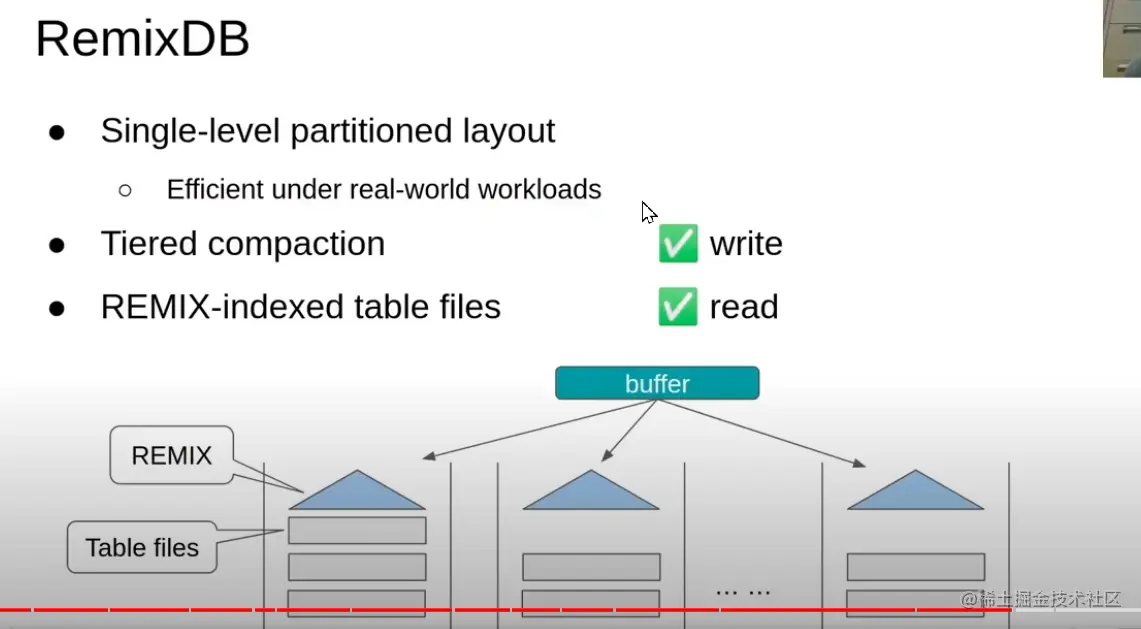

与remix相结合，我们建立了remixdb和基于LSM树的键值存储，remixdb使用一层（level）的分区布局，这被证明是在现实世界的工作负载下是有效的。
LSM 一层？ 不太可能
与传统的LSM树类似，当内存缓冲区填满时，更新将被刷入相应的分区。被刷新到持久化存储中的相应分区。在每个分区中，根据新数据的大小和旧数据的大小，可以有三种压缩方式。
- minor compaction直接将新的table文件放在旧的table文件之上。(类似L0压缩？)
- major compaction选择几个相似大小的table文件，并将它们压缩成一个。
- split compaction将一个较大的分区分成多个新的分区。
所以，让我们看看remix和remixdb的实际表现。我们用一个micro bechmark和YCSB基准来评估remix和remixdb。

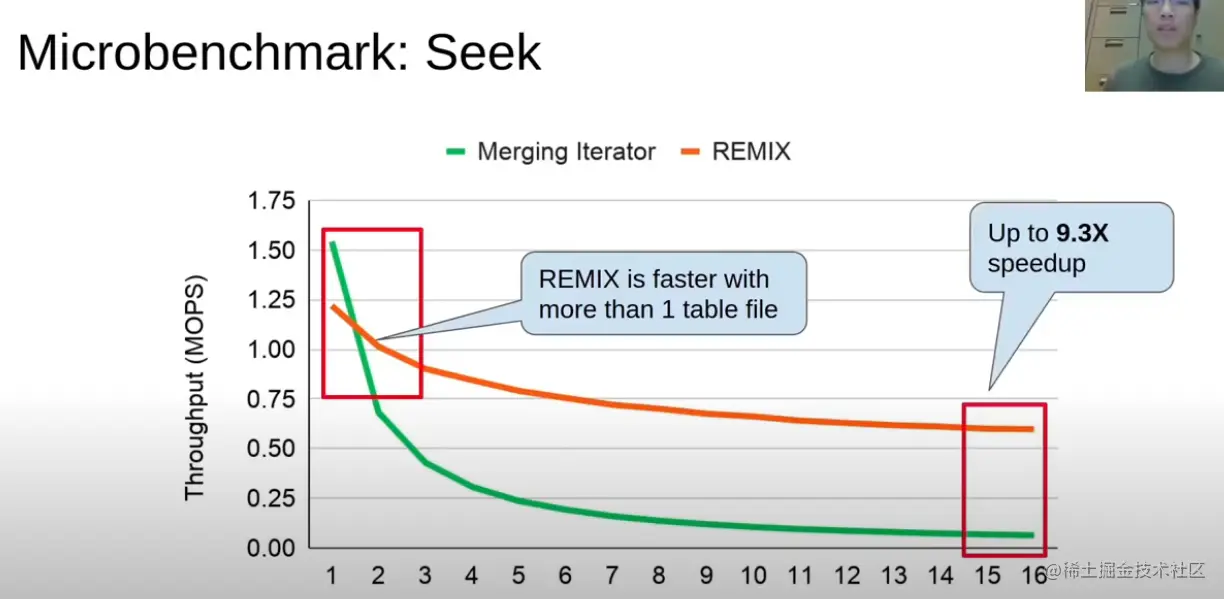

在micro benchmark中，我们将remix与min-heap合并迭代器进行了比较，我们使用1到16个表文件进行了一组实验，在每个实验中，键被随机分配给不同的table文件。
当只有一个table文件时，两种方法都使用二分搜索，而remix的恒定开销略高。
当有多于一个表文件时，remix比合并迭代器快。当有16个表文件时，remix实现了高达9.3倍的速度。这里我们显示了寻址操作的结果，然后是扫描下一个50个键。扫描在复制键上带来了持续的开销。在这种情况下，remix在有5个表文件的情况下仍然实现了大约2倍的速度，在有16个表文件的情况下实现了3倍的速度。

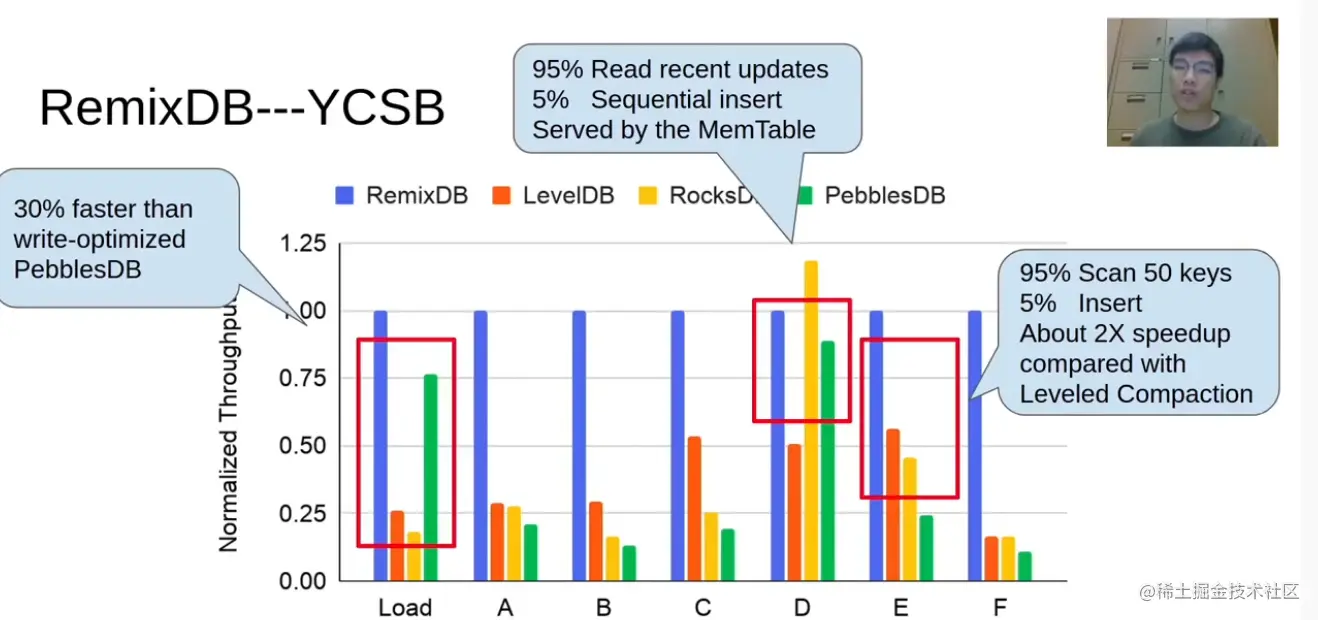

为了评估remixdb的性能，我们将remix db与leveldb rocksdb和pebblesdb进行了比较。我们给每个系统加载256GB的随机顺序的键值对，然后运行ycsb工作负载a到f。remix db的低吞吐量比pebblesdb快30%左右，pebblesdb也采用了tiering压缩策略。在e项目大多包含查询范围的情况下，remixdb与使用分级压缩的系统相比，实现了高达2倍的速度。
ycsb工作负载d主要执行点查询，对最近插入的键，大部分的查询可以从内存缓冲区中返回。因此，remixdb在此工作负载下没有显示出明显的改进。
综上所述，remix记录并重用排序视图，以支持对多个排序运行的快速范围查询。我们在remix的基础上建立了一个remix db，它通过采用单级分区布局和remix db实现了高效的读写。我们在remix的基础上建立了remix数据库，通过采用remix的单级分区布局实现了高效的读写。
