《计算机网络》实验报告
实验课题名称：静态路由配置
一、实验目标和要求：（分条目来写）
实验目的：掌握静态路由配置方法。
实验要求：根据静态路由实验拓扑图和实验设备、接口与IP规划表，两个路由器可连接三个不同网段，如何在直连路由、静态路由的作用下，让所有PC机相互通信，是本实验要实现的目标。其中有交换机在拓扑图中只是起着汇聚网络的作用，不需要对其修改配置，重点修改路由器的配置。
二、实验原理：（写，该实验对应哪些协议？应用哪些技术？等等）
路由器属于网络层设备，能够根据IP包头的信息，选择一条最佳路径，将数据包转发出去，实现不同网段的主机之间的互相访问。
路由器是根据路由表进行选路和转发的。而路由表里就是由一条条的路由信息组成。路由表的产生方式一般有3种：直连路由给路由器接口配置一个IP地址，路由器自动产生本接口IP所在网段的路由信息。静态路由在拓扑结构简单的网络中，网管员通过手工的方式配置本路由器未知网段的路由信息，从而实现不同网段之间的连接。
三、实验过程：（写，该实验操作步骤、遇到什么问题、如何解决问题、问题解决的结果；可以自己修改过程、扩展实验（用“扩展”或“修改”进行标注，会加分的哦）；必须要有至少 2 张的截图；）
（一）环境设置

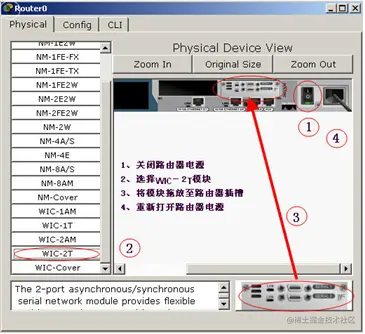

1、运行Cisco Packet Tracer软件，在逻辑工作区放入3台路由器、两台工作站PC，分别点击各路由器，打开其配置窗口，关闭电源，分别加入一个2口同异步串口网络模块（WIC-2T），重新打开电源，如图5－2所示。然后，用交叉线（Copper Cross-Over）按图5-1（其中静态路由区域）所示分别连接路由器和各工作站PC，用DTE或DCE串口线缆连接各路由器（router0 router1），注意按图中所示接口连接（S0/0为DCE，S0/1为DTE）。
图5－2 路由器加载2口同异步串口网络模块
2、分别点击工作站PC1、PC3，进入其配置窗口，选择桌面（Desktop）项，选择运行IP设置（IP Configuration），设置IP地址、子网掩码和网关分别为
PC1：192.168.1.100/24 gw: 192.168.1.1，
PC3：192.168.3.100/24 gw: 192.168.3.3
5-3 PC1地址设置
5-4PC3地址设置
（二）静态路由实验

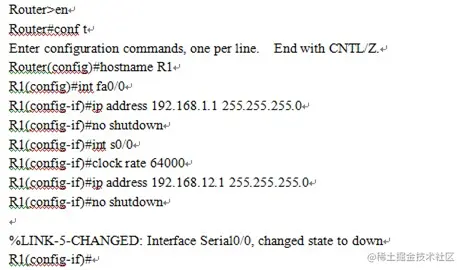

1、点击路由器R1，进入其配置窗口，点击命令行窗口（CLI）项，输入命令对路由器配置如下：
图5-5路由器R1接口配置

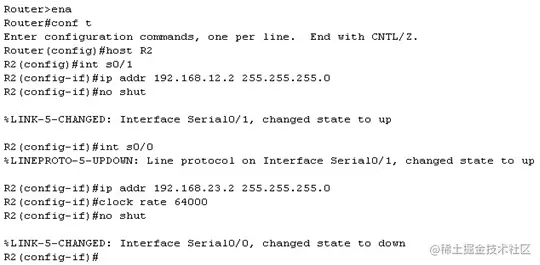

点击路由器R2，进入其配置窗口，点击命令行窗口（CLI）项，输入命令对路由器配置如下：
图5-6路由器R1接口配置

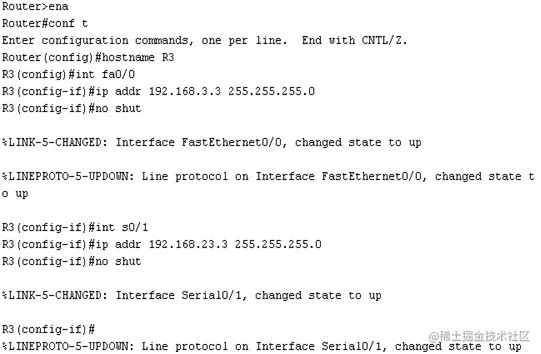

同理对R3进行相应的配置：
图5-7 路由器接口配置
2、测试工作站PC间的连通性。
从PC1到PC3：PC>ping 192.168.3.100 （不通），如图5-8所示。
图5-8 PC0到PC1不通
不通的原因是PC1和PC3间无路由可达，下面需要在路由器R1、R2和R3中设置静态路由，使网络192.168.1.0/24和192.168.3.0/24能相互通信。
3、设置静态路由
接前述实验，继续对路由器R1配置如下：
图5-9 对路由器R1设置静态路由
也可采用：ip route 192.168.23.0 255.255.255.0 S0/0 格式。
对路由器R2配置如下：
图5-10对路由器R2设置静态路由
对路由器R3配置如下：
图5-11对路由器R3设置静态路由
4、测试工作站PC间的连通性。

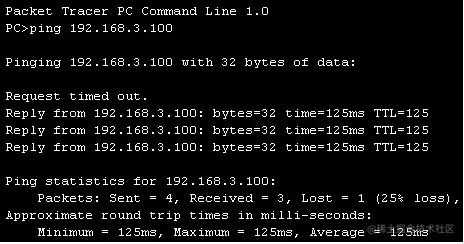

从PC1到PC3：PC>ping 192.168.3.100 （通），如图5-12所示。
图5-12 PC1到PC3的Ping操作

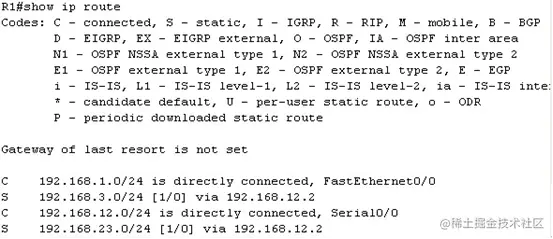

5、在路由器R1输入show ip route 命令观察路由信息，如图5-13所示。
图5-13 显示路由信息
四、实验结果：（写，整个实验的针对什么问题、采用什么原理和技术、遇到什么难题以及如何解决、最后整个实验的效果；可以，文图混合表述）
配置RouterA无误后，利用show ip route命令查看路由表信息，可以发现目前路由器RA只有直连路由信息。直连路由是路由器根据直连网络自动产生的路由。
配置RouterB无误后，查看路由表信息，发现目前路由器RB只有直连路由信息。
配置静态路由后发现两个路由器连接的三个网络都可以互相通信，静态路由已配置成功。
五、实验小结：（写，写这个实验的心得：自学到什么、与大家交流学到什么、还有没有什么疑惑等等）
答：默认路由是一种特殊的静态路由，当路由器不知道分组的目的网络的时候，在路由表中没有可匹配表项的包就会被丢弃，有了默认路由，路由器就会把分组都转发到该接口。如果一个网络存在多个路由器，在进行静态路由设置之后，一般还要设置默认路由。通过设置默认路由可大大简化路由器的路由配置，减轻管理员的负担，提高网络性能，但有时增加端口的负担。通过对静态路由方法实现网络连通性，达到实验目的。
