《计算机网络》实验报告
实验课题名称：路由器的基本配置
一、实验目标和要求：（分条目来写）
实验目的：1、掌握利用超级终端配置路由器时的连接和参数设置。
2、掌握用配置向导配置路由器的步骤和方法。
3、掌握检查路由器配置和状态的路由器命令。
4、掌握手工对路由器进行初始配置的步骤和方法。
实验要求：通过计算机访问路由器并进行简单的基本配置，包括路由器名称、端口 IP地址、特权密码、远程登录设置，以及路由器模块的添加和使用。
二、实验原理：（写，该实验对应哪些协议？应用哪些技术？等等）
路由器的配置需要使用路由器IOS提供的命令进行。路由器的配置命令有多种模式，不同模式配置的参数不同，执行的命令不同。以下是Cisco路由器的4种主要命令模式：用户模式(user mode)、特权模式(privileged mode)、全局配置模式(configuration mode)、接口配置模式(interface configuration)。\n\n
三、实验过程：（写，该实验操作步骤、遇到什么问题、如何解决问题、问题解决的结果；可以自己修改过程、扩展实验（用“扩展”或“修改”进行标注，会加分的哦）；必须要有至少 2 张的截图；）
（一）超级终端登录路由器
1、运行Cisco Packet Tracer软件，在逻辑工作区放入一台路由器和一台工作站PC，用控制台电缆（Console）连接路由器和工作站PC，路由器端接Console口，PC端接RS232口。
2、启动超级终端。
3、在系统设置对话框中，出现“Continue with configuration dialog? [yes/no]:”提示时，键入“n”，出现“Press RETURN to get started!”提示，按“回车”键直到出现用户EXEC模式提示符Router>。
4、按表4-1，练习路由器四种工作模式的相互转换。
表4-1 路由器工作模式转换
| 命令 | 解释 |
|---|---|
| Router>enable | 用户EXEC模式，输入enable命令转换至特权模式。 |
| Router#configure terminalEnter configuration commands, one per line. End with CNTL/Z. | 特权模式，输入configure terminal命令转换至全局配置模式。 |
| Router(config)#interface fastEthernet0/0 | 全局配置模式，输入interface XXX命令进入接口配置模式。 |
| Router(config-if)#exit | 接口配置模式，输入exit命令转换到全局配置模式，如果输入end命令将直接转换到特权模式。 |
| Router(config)#exit%SYS-5-CONFIG_I: Configured from console by console | 全局配置模式，输入exit命令转换到特权模式。如果输入end命令将直接转换到特权模式。 |
| Router#disable | 特权模式，输入disable命令转换到用户EXEC模式。 |
| Router> | 用户EXEC模式。 |
（二）通过以太网口Telnet登录路由器
1、运行Cisco Packet Tracer软件，在逻辑工作区放入一台路由器和一台工作站PC，用控制台电缆（Console）连接路由器和工作站PC，路由器端接Console口，PC端接RS232口。
2、再使用交叉双绞线（Copper Cross-Over）连接路由器的Fastethernet 0/0接口和PC工作站的网卡接口。
3、启动超级终端。
4、在超级终端中对“Continue with configuration dialog? [yes/no]:”提示选择“n”，出现“Press RETURN to get started!”提示，按“回车”键直到出现用户EXEC模式提示符Router>。
5、按表4-2，对路由器作如下配置：
表4-2 路由器配置
| 命令 | 解释 |
|---|---|
| Router>en | |
| Router#conf tEnter configuration commands, one per line. End with CNTL/Z. | |
| Router(config)#int f0/0 | 配置Fastethernet0/0口 |
| Router(config-if)#ip address 192.168.0.1 255.255.255.0 | 设置IP地址 |
| Router(config-if)#no shut%LINK-5-CHANGED: Interface FastEthernet0/0, changed state to up%LINEPROTO-5-UPDOWN: Line protocol on Interface FastEthernet0/0, changed state to up | 打开端口，查看工作区中，交叉线两端的指示点已由红色变为绿色。 |
| Router(config-if)#exit | |
| Router(config)#enable password 123456%SYS-5-CONFIG_I: Configured from console by console | 设置由用户模式到特权模式的口令为123456 |
| Router(config)#line vty 0 4 | 设置虚拟终端线路，允许5个（0-4）Telnet会话连接。 |
| Router(config-line)#password cisco | 设置登录终端口令为cisco，口令可自己定义。 |
| Router(config-line)#login | 设置登录终端时检查口令。 |
| Router(config-line)#end%SYS-5-CONFIG_I: Configured from console by console |
6、点击工作站PC0，进入其配置窗口，选择桌面（Desktop）项，选择运行IP设置（IP Configuration），设置IP地址和子网掩码为PC0：192.168.0.2/24。
7、再选择运行DOS命令行（Command Prompt），如图2-4所示，打开DOS命令行窗口，在DOS提示符下输入：telnet 192.168.0.1后，回车确认。已能登录路由器，如图4-2所示。
图4-2 打开DOS命令行窗口

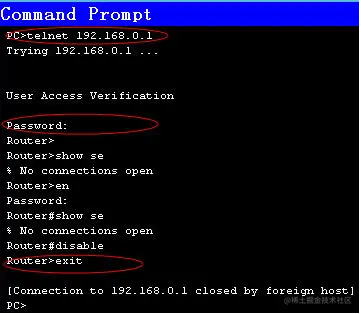

图4-3 telnet登录路由器
四、实验结果：（写，整个实验的针对什么问题、采用什么原理和技术、遇到什么难题以及如何解决、最后整个实验的效果；可以，文图混合表述）
1、 远程登录访问路由器并对路由器尽兴相应的配置。
1） 通过Console线配置了路由器特权密码和接口IP地址后，必须设置远程允许权限和密码才可以远程登陆路由器。
2） 利用PC机，通过telnet命令登录路由器的任何一个接口的IP都可以远程访问路由器。
五、实验小结：（写，写这个实验的心得：自学到什么、与大家交流学到什么、还有没有什么疑惑等等）
答：此次实验通过对路由器和PC端的设置来进行操作，设置密码后输入密码时不会显示密码，输入对后会直接跳转。不同的命令对应着不同的设置，在不同模式下设置，能够更好的实现不同的命令。
