现在，我们学会了绘制三角形，也学会了静态图片绘制，是时候来绘制视频了。
如果没有视频基础的小伙伴，看到标题可能会奇怪，yuv是什么，视频就是yuv吗？视频其实也是由一幅幅静态图片组成，图片当然也是rgb色系构成，不过视频领域，为了更好地压缩，一般是用yuv存储数据。yuv数据再经过一系列编码、压缩，最后封装到各种视频容器中，比如mp4、avi等。由于opengl无法做视频的解封装，所以我们现在只能用opengl来绘制视频的原始材料，yuv。等到讲ffmpeg时，我们再来绘制mp4等文件。
1、YUV渲染思路
yuv文件，可以理解为初始的视频文件（也确实如此，示例中的yuv文件只有3秒，不过文件有70几M）。既然是视频，它肯定是由一帧帧静态图组成。
每一个静态图，都可以看成是一个纹理，纹理我们已经会绘制了，那yuv当然也不在话下啦。
不过，纹理绘制中，片段着色器最后输出的是rgb，所以我们需要把yuv转换成rgb。
所以yuv渲染大概就是两个步骤：
- yuv数据获取
- yuv数据转换成rgb
回忆下纹理渲染的一行代码：
glTexImage2D(GL_TEXTURE_2D, 0, GL_RGBA, width, height,
0, GL_RGBA, GL_UNSIGNED_BYTE, data);
纹理渲染，本质上是定义一个2D纹理，然后此纹理正确解析它的data参数，绘制（开发传给纹理正确的数据，纹理正确地解析）。代码中的data是一张图片的像素数据，图片的每个像素点必然是由RGB数据组成的，所以纹理解析的格式就是GL_RGBA。
那yuv数据，纹理怎么解析data呢？我们传给纹理的是yuv数据，不是rgb数据，肯定不能使用 GL_RGBA。
yuv绘制，我们使用GL_LUMINANCE ，它表示只取一个颜色通道，如果传入的值为 L，则纹理读出来的数据则是（L、L、L、1）。如果我们将yuv视频分离成3个data，每个data中分别存储y、u、v，然后使用三个纹理来解析，每个纹理的格式都是 GL_LUMINANCE ，则三个纹理将分别解析出对应的y值、u值、v值，然后再将此yuv值转换成rgb值来绘制，是不是就大功告成了？
2、YUV转换RGB
yuv可以和rgb互转，而且它们的转换规则还有很多，这里我们任取其中一个：
补全一下，其实是这样：
r = 1*y + 0*u + 1.540*(v - 128)
g = 1*y - 0.183*(u-128) - 0.459*(v - 128)
r = 1*y + 1.816*(u - 128) + 0*v
所以，最后是通过如下矩阵来转换yuv的：
rgb = mat3(
1.0, 1.0, 1.0,
0.0, -0.183, 1.816,
1.540, -0.459, 0.0
) * yuv;
因为mat3中的矩阵是按列的顺序排布的，所在转换矩阵如上所示，和我们常规理解的矩阵有点不一样。
另外，转换公式中，u和v都要减去128。又因为yuv每个分量都是使用一个字节存储，所以yuv的每个分量值都在 [0, 256] 区间，即u和v都要减去自身的一半。
因为glsl语句中，数值都是作归一化处理，即最大值是1，所以在处理u、v数据时，需要把u、v的值分别减去0.5。
3、YUV数据获取
首先，yuv视频怎么获取呢？我们可以借助ffmpeg命令行得到。本将示例中用到的ffmpeg命令行如下：
ffmpeg.exe -i demo.mp4 -t 3 output.mp4 //从demo.mp4中截取3秒视频
ffmpeg.exe -i output.mp4 output.yuv //将mp4转换成yuv视频
ffmpeg.exe -i output.mp4 //查看mp4视频的格式，宽高等
ffmpeg.exe -i ds.jpeg -vf scale=220:-1 dss.jpg //压缩图片，宽度为220，高度为等比例压缩
值得注意的是，纹理绘制中需要获取视频的宽高，这些宽高可以通过 ffmpeg.exe -i output.mp4指令查看到，前提是在转换yuv的时候没有指定其它宽高。另外，mp4的编码也存在多种可能，通过如上指令，我们也能知道它的编码方式，它的编码方式决定了我们如何解析yuv视频。
如上图所示，本示例中使用的视频，编码方式为yuv420p，宽高为576*1024
yuv420p格式是什么样的呢？

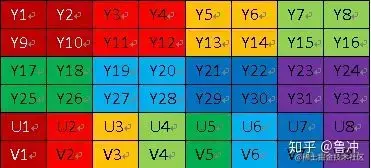

如上图所示：假设当前yuv视频的宽高为8×4，那么它将先连续存储8×4=32个y，8个u，8个v。

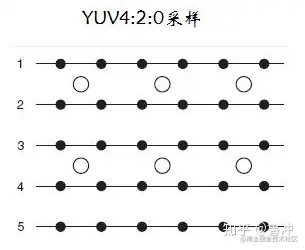

YUV 4:2:0 采样，并不是指只采样 U 分量而不采样 V 分量。而是指，在每一行扫描时，只扫描一种色度分量（U 或者 V），和 Y 分量按照 2 : 1 的方式采样。比如，第一行扫描时，YU 按照 2 : 1 的方式采样，那么第二行扫描时，YV 分量按照 2:1 的方式采样。对于每个色度分量来说，它的水平方向和竖直方向的采样和 Y 分量相比都是 2:1 。
总之yuv三者之间的数量对比为：4：1：1
我们示例中示例的宽高为：576×1024，假设为 w * h，那么这个视频的一帧内，则会有 w * h个y，w * h/4个u，w * h/4个v。如果视频总buf大小为n，那么一共有多少帧呢？n/(w * h * 3 / 2)
现在我们已经知道如何解析yuv视频了，那现在我们就来读取它吧。
ndk中提供asset资源读取接口，我们通过输入流，一次读取一帧数据的内容，然后将读取的值设置给yuv对应的三个纹理：
AAssetManager* asManager = MyGlRenderContext::getInstance()->getAsset();
AAsset* dataAsset = AAssetManager_open(asManager, "res/demo_576_1024.yuv", AASSET_MODE_STREAMING);
off_t bufferSize = AAsset_getLength(dataAsset);
long frameCount = bufferSize / (width * height * 3 / 2);
LOGI("frameCount%d", frameCount);
for (int i = 0; i < frameCount; ++i) {
int bufYRead = AAsset_read(dataAsset, buf[0], width * height);
int bufURead = AAsset_read(dataAsset, buf[1], width * height / 4);
int bufVRead = AAsset_read(dataAsset, buf[2], width * height / 4);
if (bufYRead <= 0 || bufURead <= 0 || bufVRead <= 0) {
AAsset_close(dataAsset);
return;
}
//设置data参数给纹理
......
}
4、实现
整个的实现思路如下：
- 以文件流方式解析yuv视频，遍历每一帧，分别读取出每一帧y数据、u数据、v数据的buf
- 使用3个纹理，每个纹理的格式为 GL_LUMINANCE，将第一步得到的3个buf分别赋值给3个纹理，每个纹理读取出当前的数据，得到当前像素点的yuv，再转换成rgb，绘制
void YuvSample::init() {
if (m_ProgramObj != 0) {
return;
}
LOGI("yuv sample init");
auto verShader = MyGlRenderContext::getInstance()->getAssetResource("yuv/yuv.vert");
auto fragShader = MyGlRenderContext::getInstance()->getAssetResource("yuv/yuv.frag");
m_ProgramObj = GLUtils::createProgram(verShader.data(), fragShader.data(),
m_VertexShader, m_FragmentShader);
LOGI("m_ProgramObj = %d", m_ProgramObj);
prepareData();
prepareTexture();
}
void YuvSample::prepareData() {
//这里包含了三角形顶点坐标，也包含了纹理顶点坐标，和解析颜色一样解析
GLfloat verticesCoords[] = {
-1.0f, 1.0f, 0.0f, 0.0f, 0.0f,// Position 0
-1.0f, -1.0f, 0.0f, 0.0f, 1.0f,// Position 1
1.0f, -1.0f, 0.0f, 1.0f, 1.0f,// Position 2
1.0f, 1.0f, 0.0f, 1.0f, 0.0f // Position 3
};
unsigned int indices[] = {0, 1, 2, 0, 2, 3};
glGenBuffers(1, &VBO);
//绑定VBO，GL_ARRAY_BUFFER类型的buffer，它只能有一个，所有三角形顶点和纹理就放在一起解析了
glBindBuffer(GL_ARRAY_BUFFER, VBO);
glBufferData(GL_ARRAY_BUFFER, sizeof(verticesCoords), verticesCoords, GL_STATIC_DRAW);
glEnableVertexAttribArray(0);
glVertexAttribPointer(0, 3, GL_FLOAT, GL_FALSE, 5* sizeof(float), (const void*)0);
glEnableVertexAttribArray(1);
glVertexAttribPointer(1, 2, GL_FLOAT, GL_FALSE, 5* sizeof(float), (const void*)(3 * sizeof(float)));
glBindBuffer(GL_ARRAY_BUFFER, 0);
//绑定EBO，GL_ELEMENT_ARRAY_BUFFER
glGenBuffers(1, &EBO);
glBindBuffer(GL_ELEMENT_ARRAY_BUFFER, EBO);
glBufferData(GL_ELEMENT_ARRAY_BUFFER, sizeof(indices), indices, GL_STATIC_DRAW);
glBindBuffer(GL_ELEMENT_ARRAY_BUFFER, 0);
}
void YuvSample::prepareTexture() {
int width = 576;
int height = 1024;
//处理纹理
glGenTextures(3, texture);
glBindTexture(GL_TEXTURE_2D, texture[0]);
glTexParameteri(GL_TEXTURE_2D, GL_TEXTURE_MIN_FILTER, GL_LINEAR);
glTexParameteri(GL_TEXTURE_2D, GL_TEXTURE_MAG_FILTER, GL_LINEAR);
glTexImage2D(GL_TEXTURE_2D, 0, GL_LUMINANCE, width, height, 0, GL_LUMINANCE,
GL_UNSIGNED_BYTE, NULL);
glBindTexture(GL_TEXTURE_2D, texture[1]);
glTexParameteri(GL_TEXTURE_2D, GL_TEXTURE_MIN_FILTER, GL_LINEAR);
glTexParameteri(GL_TEXTURE_2D, GL_TEXTURE_MAG_FILTER, GL_LINEAR);
glTexImage2D(GL_TEXTURE_2D, 0, GL_LUMINANCE, width/2, height/2, 0, GL_LUMINANCE,
GL_UNSIGNED_BYTE, NULL);
glBindTexture(GL_TEXTURE_2D, texture[2]);
glTexParameteri(GL_TEXTURE_2D, GL_TEXTURE_MIN_FILTER, GL_LINEAR);
glTexParameteri(GL_TEXTURE_2D, GL_TEXTURE_MAG_FILTER, GL_LINEAR);
glTexImage2D(GL_TEXTURE_2D, 0, GL_LUMINANCE, width/2, height/2, 0, GL_LUMINANCE,
GL_UNSIGNED_BYTE, NULL);
}
void YuvSample::draw() {
if (m_ProgramObj == 0) {
return;
}
glClearColor(1.0, 1.0, 1.0, 1.0);
glClear(GL_STENCIL_BUFFER_BIT | GL_COLOR_BUFFER_BIT | GL_DEPTH_BUFFER_BIT);
//获取默认的display以及winsurface，绘制好一帧后swap，否则后面的帧无法显示
//因为java端的glsurfaceview中已经处理好了相关的egl逻辑，如果我们要写就必须写全套，比较麻烦，先用这个代替
auto display = eglGetCurrentDisplay();
auto winSurface = eglGetCurrentSurface(EGL_READ);
glUseProgram(m_ProgramObj);
int width = 576;
int height = 1024;
//使用vbo及ebo数据，不用每次绘制都解析
glBindBuffer(GL_ARRAY_BUFFER, VBO);
glBindBuffer(GL_ELEMENT_ARRAY_BUFFER, EBO);
//这段代码必须每次绘制的时候都调用，不指定的话，颜色会变绿，仔细想想也对，每次绘制的时候必须重新为每个纹理指定标号，不能只在初始化的时候指定一次
glUniform1i(glGetUniformLocation(m_ProgramObj, "yTexture"), 0);
glUniform1i(glGetUniformLocation(m_ProgramObj, "uTexture"), 1);
glUniform1i(glGetUniformLocation(m_ProgramObj, "vTexture"), 2);
unsigned char* buf[3] = {0};
buf[0] = new unsigned char[width * height];
buf[1] = new unsigned char[width * height / 4];
buf[2] = new unsigned char[width * height / 4];
AAssetManager* asManager = MyGlRenderContext::getInstance()->getAsset();
AAsset* dataAsset = AAssetManager_open(asManager, "res/demo_576_1024.yuv", AASSET_MODE_STREAMING);
off_t bufferSize = AAsset_getLength(dataAsset);
long frameCount = bufferSize / (width * height * 3 / 2);
LOGI("frameCount%d", frameCount);
for (int i = 0; i < frameCount; ++i) {
int bufYRead = AAsset_read(dataAsset, buf[0], width * height);
int bufURead = AAsset_read(dataAsset, buf[1], width * height / 4);
int bufVRead = AAsset_read(dataAsset, buf[2], width * height / 4);
if (bufYRead <= 0 || bufURead <= 0 || bufVRead <= 0) {
AAsset_close(dataAsset);
return;
}
glActiveTexture(GL_TEXTURE0);
glBindTexture(GL_TEXTURE_2D, texture[0]);
glTexSubImage2D(GL_TEXTURE_2D, 0, 0, 0, width, height,
GL_LUMINANCE, GL_UNSIGNED_BYTE, buf[0]);
glActiveTexture(GL_TEXTURE1);
glBindTexture(GL_TEXTURE_2D, texture[1]);
glTexSubImage2D(GL_TEXTURE_2D, 0, 0, 0, width/2, height/2,
GL_LUMINANCE, GL_UNSIGNED_BYTE, buf[1]);
glActiveTexture(GL_TEXTURE2);
glBindTexture(GL_TEXTURE_2D, texture[2]);
glTexSubImage2D(GL_TEXTURE_2D, 0, 0, 0, width/2, height/2,
GL_LUMINANCE, GL_UNSIGNED_BYTE, buf[2]);
glDrawElements(GL_TRIANGLES, 6, GL_UNSIGNED_INT, 0);
eglSwapBuffers(display, winSurface);
//usleep(20000);
}
AAsset_close(dataAsset);
delete[] buf[0];
delete[] buf[1];
delete[] buf[2];
}
对应的着色器代码为：
#version 300 es
layout(location = 0) in vec4 a_position;
layout(location = 1) in vec2 a_texCoord;
out vec2 vTextCoord;
void main()
{
gl_Position = a_position;
vTextCoord = a_texCoord;
}
#version 300 es
precision mediump float;
//输入的yuv三个纹理
uniform sampler2D yTexture;//采样器
uniform sampler2D uTexture;//采样器
uniform sampler2D vTexture;//采样器
out vec4 FragColor;
//纹理坐标
in vec2 vTextCoord;
void main() {
//采样到的yuv向量数据
vec3 yuv;
//yuv转化得到的rgb向量数据
vec3 rgb;
//分别取yuv各个分量的采样纹理
yuv.x = texture(yTexture, vTextCoord).r;
yuv.y = texture(uTexture, vTextCoord).g - 0.5;
yuv.z = texture(vTexture, vTextCoord).b - 0.5;
//yuv转化为rgb
rgb = mat3(
1.0, 1.0, 1.0,
0.0, -0.183, 1.816,
1.540, -0.459, 0.0
) * yuv;
//gl_FragColor是OpenGL内置的
FragColor = vec4(rgb, 1.0);
}
5、问题点记录
-
由于我没有在c++部分实现egl那一套，如果不执行 eglSwapBuffers，将导致画面会卡在第一帧，但执行eglSwapBuffers需要 display 以及 surface 对象，看GLSurfaceView源码时，java端其实已经帮助我们初始化了egl环境，按理说c++这端不需要了，但现实如此，没办法，只得想办法来执行 eglSwapBuffers，百无聊赖中看egl提供了哪些函数，发现里边居然能获取默认的display和surface，一试果然灵
-
示例中把纹理对象的初始化放到另一个方法中，在类初始化的时候执行一次。draw方法是会被反复执行的，如果初始化纹理方式放在draw方法中，当然能实现效果，但没必要。不过这里有个问题，卡住本人好几天，glUniform1i，这个方法必须在draw的时候重新执行一遍，否则整个画面会泛绿，仔细想想，确实如此，因为这个方法本意是为三个纹理分配id，以便后续激活，它需要在program中找到对应名字的纹理，如果program还没有启用就执行，肯定会有问题
-
这个点是我现在还没想清楚的：示例中我把顶点数据放到一个单独的方法中，本来我是用一个vao来管理所有顶点数据的，但整个画面会闪，后来我去掉vao，使用vbo及ebo来管理顶点，不使用vao，画面正常了，也不闪了，真难，哪里有问题都不知道，也不知道怎么调试。。。
-
最后一个点，目前仍然没有解决：现在有demo示例，一开始并不显示画面，要等待几秒才会显示画面，百思不得其解，如果有哪位大神能指出问题，感激不尽
