基于qemu的kdump与crash环境搭建与实例解析

哈哈linux
6,341 阅读4分钟

最近想使用qemu搭建一个能调试kdump与crash的环境，用来学习使用crash工具解决一些内核panic、死机、重启稳定性问题，也能更好的学习内核，于是找了一些资料，发现runninglinuxkernel_5.0介绍的比较详细，所以想按照这个文档先搭建个环境进行学习。（如有侵权，可删除）

kdump是一个内核转储工具，其核心是基于Kexec（kernel execution），可以快速启动一个新的内核，它会跳过BIOS或者bootloader等引导程序的初始化阶段，这样在系统崩溃时快速切换到一个备份的内核，这样第一个内核的内存就得到保留。在第二个内核中可以对第一个内核产生的崩溃数据（寄存器、栈、堆等内存数据）进行dump，写到本地磁盘，然后通过crash工具进行离线分析。

crash是redhat的工程师开发的，主要用来离线分析linux内核转存文件，它整合了gdb工具，功能非常强大。可以查看堆栈，dmesg日志，内核数据结构，反汇编等等，是分析linux内核panic、死机、重启等疑难问题的利器。

1、环境搭建

1.1 环境版本

  1. 主机硬件平台：Intel x86_64处理器笔记本。
  2. 主机操作系统：Ubuntu Linux 20.04
  3. GCC版本：9 (aarch64-linux-gnu-gcc-9)

《奔跑吧Linux内核》源码

1.2 搭建qemu虚拟机环境

1.2.1 vmware环境搭建

网上有很多相关资料参考

1.2.2 安装软件包

在Ubuntu Linux 20.04可以通过如下命令来安装需要的软件包：

$ sudo apt update -y
$ sudo apt install net-tools libncurses5-dev libssl-dev build-essential openssl qemu-system-arm libncurses5-dev gcc-aarch64-linux-gnu git bison flex bc vim universal-ctags cscope cmake python3-dev gdb-multiarch openjdk-13-jre trace-cmd kernelshark bpfcc-tools cppcheck docker docker.io
1.2.3 下载runninglinuxkernel源码
mkdir runninglinuxkernel
cd runninglinuxkernel
git clone https://github.com/figozhang/runninglinuxkernel_5.0.git
1.2.4 编译linux内核
$ cd runninglinuxkernel_5.0
$ ./run_debian_arm64.sh build_kernel
1.2.5 编译根文件系统
$ cd runninglinuxkernel_5.0
$ sudo ./run_debian_arm64.sh build_rootfs
1.2.6 运行qemu环境
$ cd runninglinuxkernel_5.0
$ ./run_debian_arm64.sh run

执行时遇到virtio-9p-pci is not a valid device model name问题（virtio-9p-pci是一个用来在ubuntu与qemu虚拟机之间进行文件共享的模块，可以直接将ubuntu上的文件直接拷贝到qemu，而不用向之前一样还需要重新编译根文件系统），原因是我使用的qemu版本是 5.1.0，通过qemu-system-aarch64 -device help查看的确是没有virtio-9p-pci这个device，参考这个qemu virtio-9p-pci is not a valid device model name的解决办法，需要重新安装qemu。

$ wget https://download.qemu.org/qemu-5.1.0.tar.xz
$ tar xvJf qemu-5.1.0.tar.xz
$ cd qemu-5.1.0
$ qemu-system-aarch64 --version
QEMU emulator version 5.1.0
Copyright (c) 2003-2020 Fabrice Bellard and the QEMU Project developers

//加上--enable-virtfs使得qemu能支持virtio-9p-pci，注意需要 libcap 和 libattr 等依赖库
//可使用apt-get build-dep qemu去安装所有的依赖库
$ apt-get build-dep qemu
$ ./configure --target-list=x86_64-softmmu,x86_64-linux-user,arm-softmmu,arm-linux-user,aarch64-softmmu,aarch64-linux-user --enable-kvm --enable-virtfs
$ make
$ sudo make install

再尝试运行qemu环境：

$ cd runninglinuxkernel_5.0
$ ./run_debian_arm64.sh run


可以通过qemu将virt machine的dtb dump出来，在命令中增加dumpdtb=dump.dtb，并且使用dtc工具转换为dts格式分析查看

run_qemu_debian(){
                cmd="$QEMU -m 4096 -cpu max,sve=on,sve256=on -M virt,gic-version=3,its=on,iommu=smmuv3,dumpdtb=dump.dtb\
                        -nographic $SMP -kernel arch/arm64/boot/Image \
                        -append \"$kernel_arg $debug_arg $rootfs_arg $crash_arg $dyn_arg\"\
                        -drive if=none,file=$rootfs_image,id=hd0\
                        -device virtio-blk-device,drive=hd0\
                        --fsdev local,id=kmod_dev,path=./kmodules,security_model=none\
                        -device virtio-9p-pci,fsdev=kmod_dev,mount_tag=kmod_mount\
                        $DBG"
                echo "running:"
                echo $cmd
                eval $cmd

}

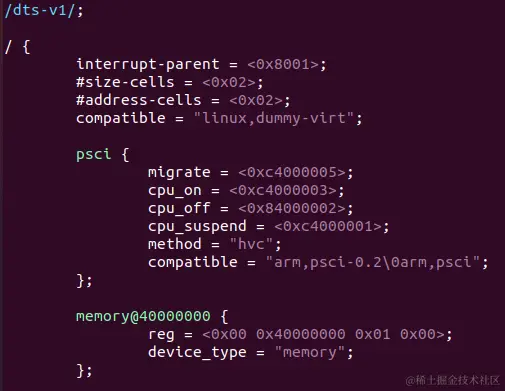

然后执行./run_debian_arm64.sh run，生成dump.dtb，然后执行：

dtc -o dump.dts -O dts -I dtb dump.dtb

生成dump.dts


1.3 kdump环境

在qemu虚拟机环境中，使用systemctl status kdump-tools命令来查看kdump服务是否正常工作。如下图，当显示的状态为active表示kdump启动成功。 image.png

2、制造panic并获取转储文件

使用echo c > /proc/sysrq-trigger手动制造一个panic，然后触发重启，进入第二内核： image.png

进入第二内核后，会调用makedumpfile进行内核信息转储（可能需要几分钟时间进行加载），转储完成后，自动重启再进去第一内核：


3、使用crash分析转储文件

在ubuntu将带调试符号信息的vmlinux文件拷贝到共享文件夹kmodules，在qemu即可访问这个文件：

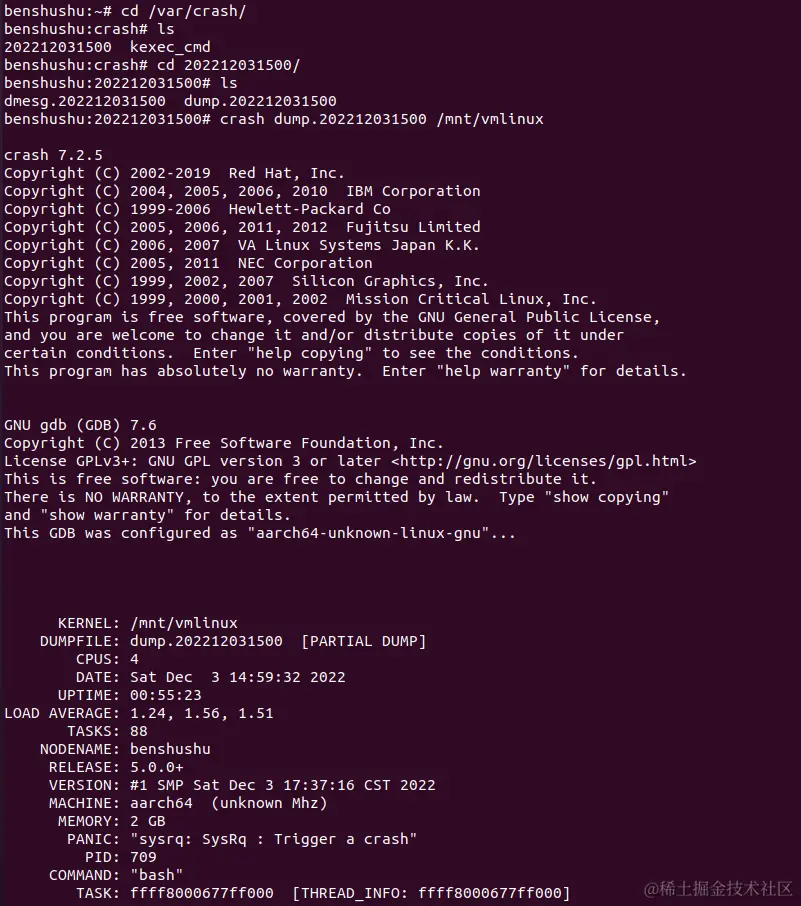

接下来在qemu中进入/var/crash目录，转储文件的目录是以日期来命名，然后使用crash工具来加载内核转储文件进行分析（可能需要几分钟时间进行加载）：


可输入命令来进行各种分析：

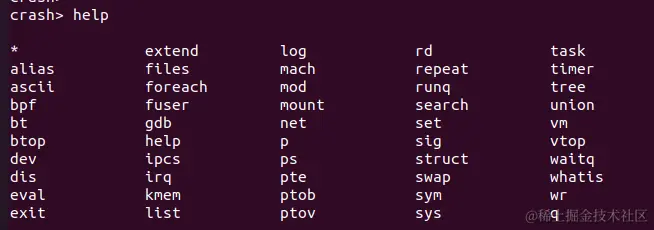

  1. help：用于查看crash命令的帮助


一个比较有用的技巧是使用 help 子命令 查看某个子命令的帮助说明：

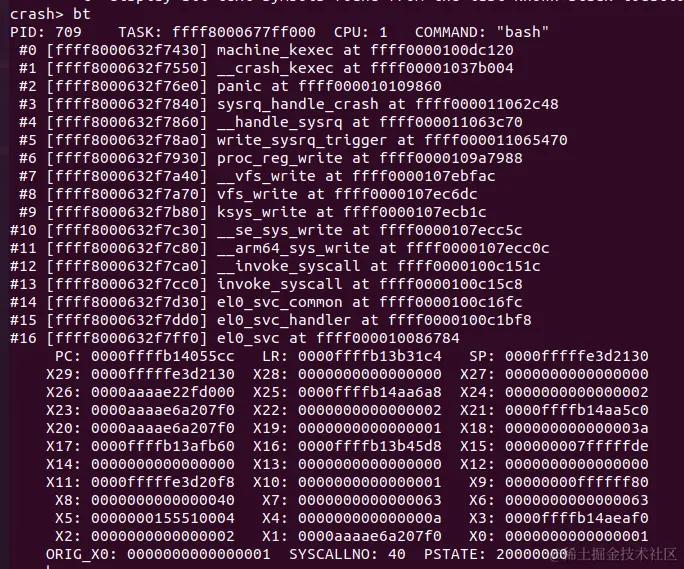

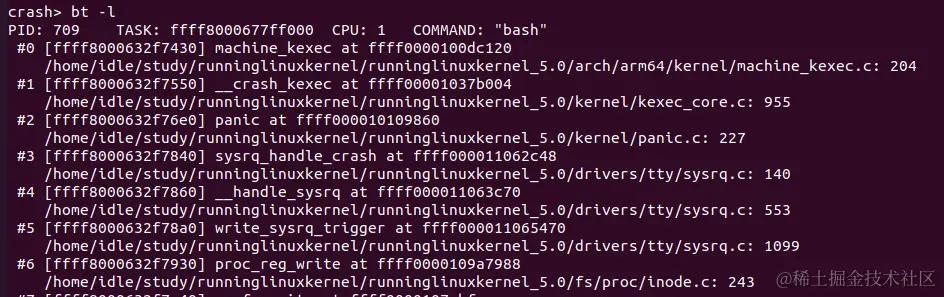

  1. bt：输出进程的内核栈函数调用关系
  • -t：显示栈中所有文本符号
  • -f：显示每一栈帧里的数据
  • -l：显示文件名和行号
  • pid：显示指定PID进程的内核栈的函数调用信息




  1. dis：用来输出反汇编结果


  1. rd：读取内存地址中的值


  1. struct：显示内核中数据结构的定义或者具体的值

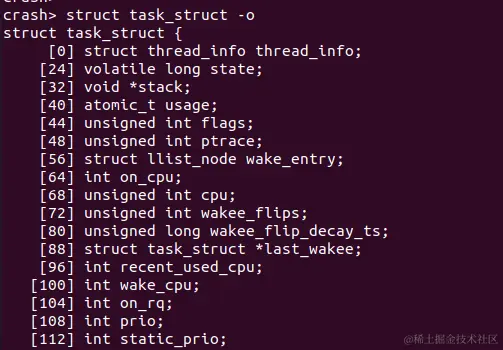

struct xxx -o来显示每个成员的偏移量

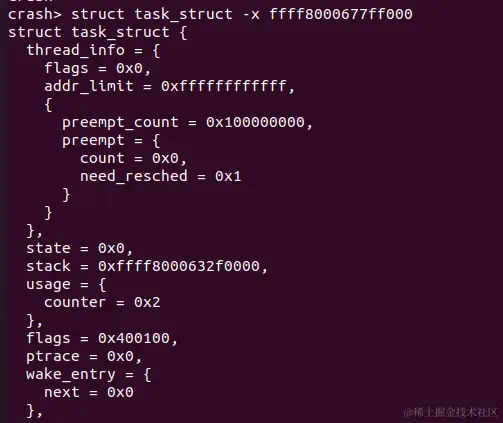

另外，struct xxx -x addr，可以指定一个地址，用来按照struct的格式以16进制显示每个成员的值，这个在实战中十分的有用。


  1. p：输出内核变量、表达式或者符号的值

p jiffies：输出jiffies的值

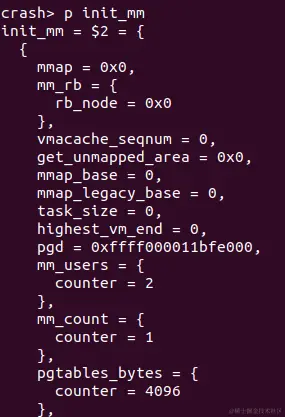

p init_mm：输出进程0的mm数据结构的值


p irq_stat：如果一个变量时Per-CPU类型，那么会输出所有Per-CPU变量的地址，p irq_stat:0用来输出某个CPU上内核符号的值



  1. irq：显示中断相关信息
  • index：显示某个指定irq的信息
  • -b：显示中断下半部信息

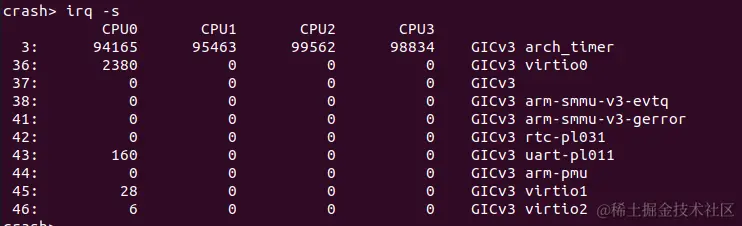

  • -s：显示系统中断信息

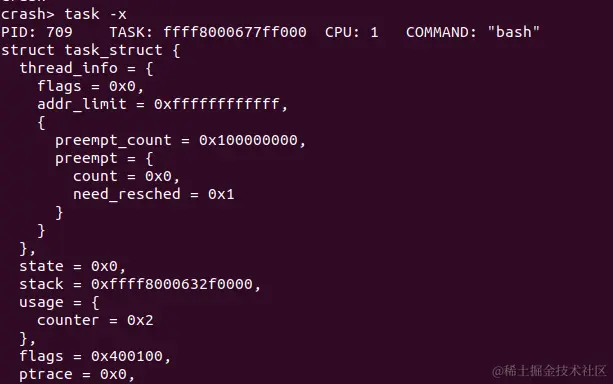

  1. task：用来显示进程task_struct数据结构和thread_info数据结构的内容，其中-x表示按照16进制显示。


task -R on_cpu,on_rq,comm 709：查看进程中task_struct中的成员


  1. vm：显示进程的地址空间相关信息

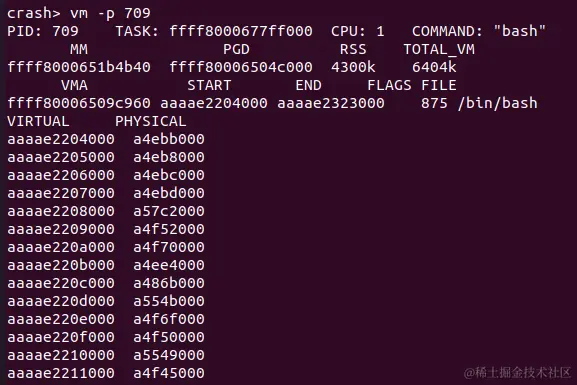

  • -p：显示虚拟地址和物理地址

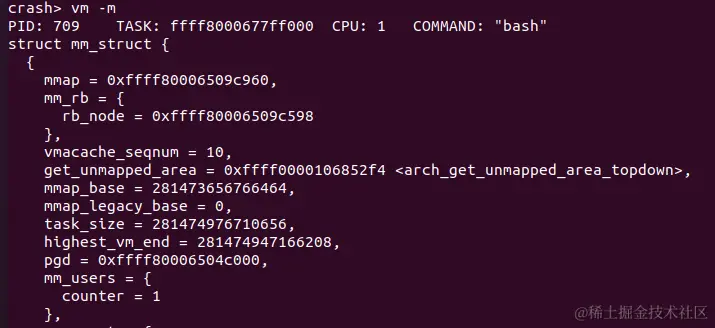

  • -m：显示mm_struct数据结构
  • -R：搜索特定字符串或者数值

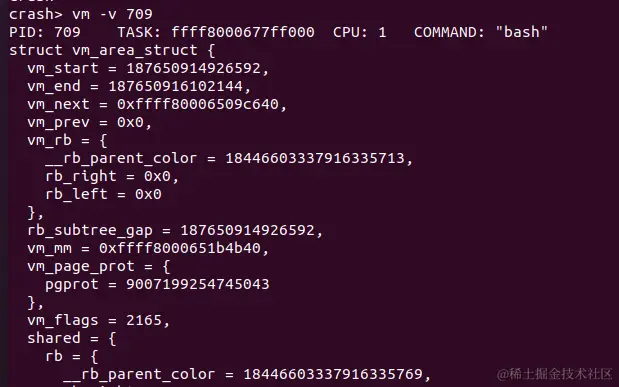

  • -v：显示该进程中所有vm_area_struct数据结构的值
  • -f num：显示数字在vm_flags中对应的位




  1. kmem：显示系统的内存信息

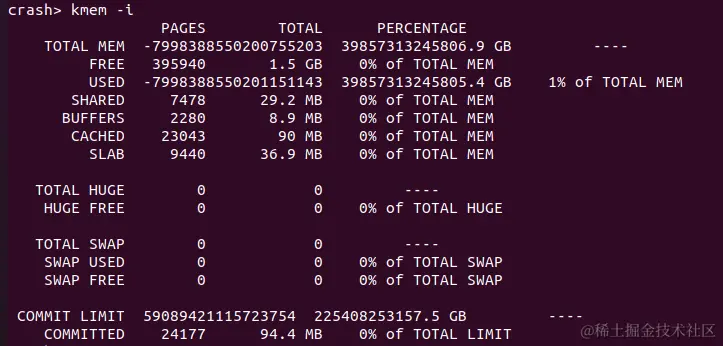

  • -i：显示系统内存的使用情况

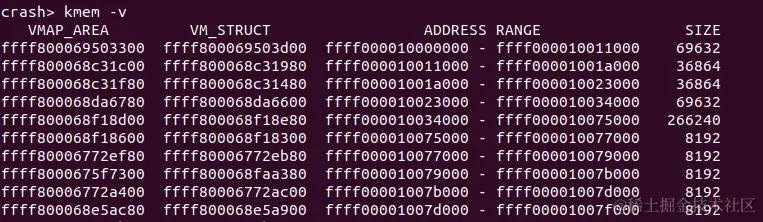

  • -v：显示系统vmalloc的使用情况
  • -V：显示系统vm_stat情况

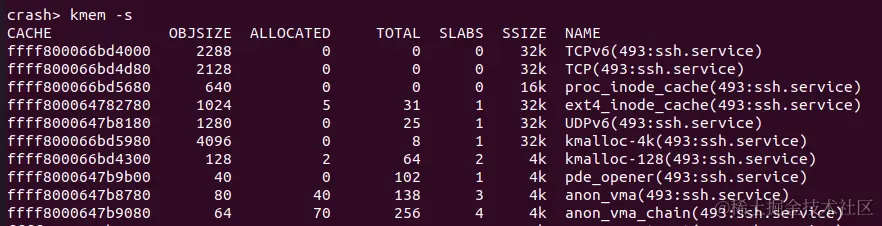

  • -s：显示slab使用情况

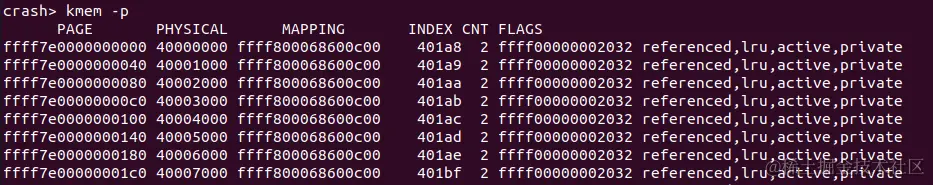

  • -p：显示每个页面的使用情况

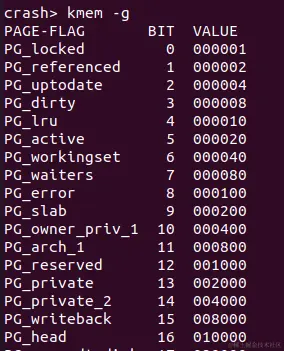

  • -g：显示page数据结构里flags的标志位







  1. list：遍历链表，并且可以输出链表成员的值
  • -h：指定链表头（list_head）的地址
  • -s：用来输出链表成员的值
  1. 统计内存的使用情况

统计所有用户进程一共占用了多少内存：

ps -u | awk '{ total += $8 } END { printf "Total RSS of user-mode: %.02f GB\n", total/2^20 }'

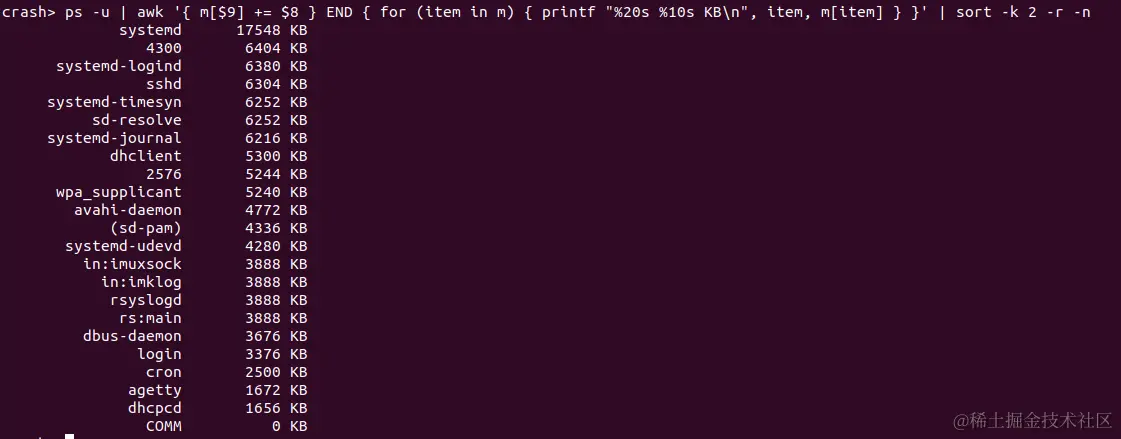

统计哪些进程占用的内存最多：

ps -u | awk '{ m[$9] += $8 } END { for (item in m) { printf "%20s %10s KB\n", item, m[item] } }' | sort -k 2 -r -n


  1. 查看进程状态

ps | grep UN：查看系统有哪些进程处于不可中断状态

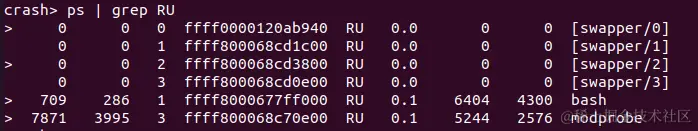

ps | grep RU：查看系统有哪些进程处于运行状态


ps | grep -c RU：查看系统处于运行状态的进程个数


  1. foreach：遍历系统中所有进程并且做一些统计方面的工作

foreach RU bt：遍历系统所有处于运行状态进程的堆栈


  1. 查看CPU和进程时间戳

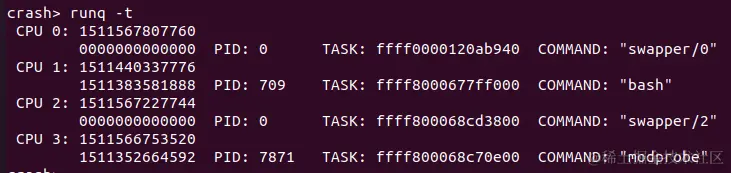

runq -t：查看每个CPU上最近运行的时间戳与task

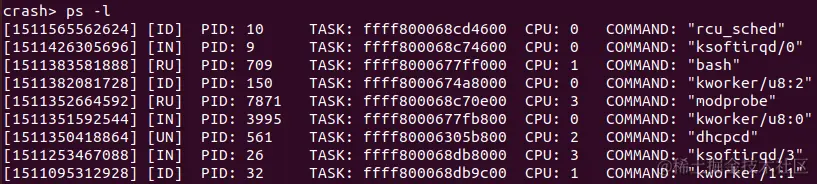

ps -l：查看每个进程最近运行的时间戳

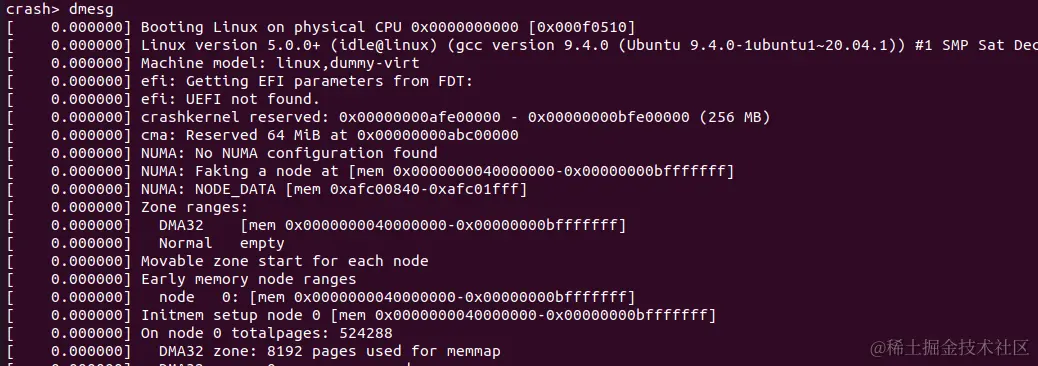

  1. 查看dmesg log
