《计算机网络》实验报告

实验课题名称：     VLAN主干道配置

一、实验目标和要求：（分条目来写）

实验目的：1、掌握交换机上创建交换机间的主干道，实现对多VLAN 的运输。

实验要求：1、配置两个交换机上分别创建两个VLAN：VLAN2和VLAN3并为其分配静态成员。

                    2、创建两个交换机上的主干道，测试主干道的工作情况。

二、实验原理：（写，该实验对应哪些协议？应用哪些技术？等等）

1、创建两个VLAN，并使VLAN2和VLAN3分配静态成员。

2、VLAN主干道是为了将分布在不同交换机的同一个VLAN连接在一起，使分布在不同交换机上的属于同一VLAN。

三、实验过程：（写，该实验操作步骤、遇到什么问题、如何解决问题、问题解决的结果；可以自己修改过程、扩展实验（用“扩展”或“修改”进行标注，会加分的哦）；必须要有至少 2 张的截图；）

1、运行Cisco Packet Tracer软件，在逻辑工作区放入两台交换机和六台工作站PC，按图5-1用直

连线（CopperStraight-Through）连接交换机和工作站PC，用交叉双绞线（Copper Cross-Over）连接两

台交换机的FastEthernet0/1 口。

2、创建VLAN 2  和VLAN 3，按实验4 中创建VLAN 的步骤，分别在两台交换机上创建VLAN 2

和 VLAN 3。

3、静态分配 VLAN 成员，将两台交换机的端口 2、3、4 分配成 VLAN 2 的成员，端口 5、6、7

分配成VLAN 3的成员。

4、分别点击工作站 PC0~PC5，进入其配置窗口，选择桌面（Desktop）项，选择运行 IP 设置（IP

Configuration），设置IP 地址和子网掩码分别为

PC0：192.168.1.1/24（表示 IP：192.168.1.1 子网掩码：255.255.255.0） ，

PC1：192.168.1.2/24，

PC2：192.168.1.3/24，

PC3：  192.168.2.1/24，

PC4：192.168.1.4/24，

PC5：192.168.2.2/24。

5、测试工作站PC间的连通性。

从PC0到PC1：PC>ping 192.168.1.2 （通，相同VLAN，相同网段）

从PC0到PC2：PC>ping 192.168.1.3 （不通，网段相同，处于不同的VLAN）

从PC0到PC4：PC>ping 192.168.1.4 （不通，相同VLAN，相同网段，但分处于两台交换机，需要配

置主干道）

请同学们再继续测试从PC0 到PC3、从 PC2 到PC3、从PC2 到 PC5、从 PC3 到 PC5 的连通性，并分

析结果。

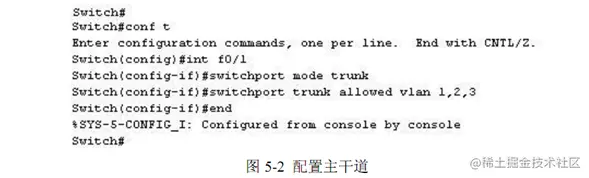

6、分别在两台交换机中输入命令，配置主干道，如图 5-2所示。

7、测试工作站PC间的连通性。

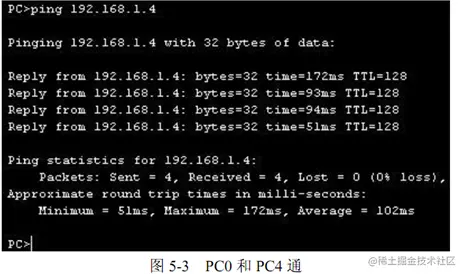

从PC0到PC4：PC>ping 192.168.1.4 （通，相同VLAN，相同网段，分处于两台交换机，通过主干道相连），如图 5-3所示。

请同学继续测试各工作站PC间的相互连通性，并加以分析。



四、实验结果：（写，整个实验的针对什么问题、采用什么原理和技术、遇到什么难题以及如何解决、最后整个实验的效果；可以，文图混合表述）

1、从PC0到PC1之间连通（相同VLAN，相同网段）
2、从PC0到PC2之间不连通（网段相同，处于不同的VLAN）
3、从PC0到PC4之间不连通（相同VLAN，相同网段，但分别处于两台交换机，需要配置主干道）
4、从PC0到PC3之间不连通（网段相同，处于不同VLAN），PC2到PC3之间不连通（不同网段，相同VLAN），PC2到PC5之间不连通（相同VLAN，不同网段），PC3到PC5之间不连通（相同VLAN，相同网段但处于两台交换机，需要配置主干道）。

5、主干道配置完成后，从PC0到PC4之间连通，从PC2到PC3之间连通，从PC2到PC4和PC5不连通，从PC4到PC5不连通，从PC3到PC5连通，从PC3到PC4不连通。
5、主干道配置完成后，从PC0到PC4之间连通（相同VLAN，相同网段，分处于两台交换机，通过主干道相连）。

五、实验小结：（写，写这个实验的心得：自学到什么、与大家交流学到什么、还有没有什么疑惑等等）

答：掌握创建两个交换机的主干道，对于主干道的测试工作。了解到：位于相同的网段，拥有相同的VLAN，但分处于两台交换机的终端设备接通，需要配置主干道。位于相同的网段，不同的V LAN，即使是配置主干道也无法相连，而对于配置主干道前就接通的终端，在配置后同样可以接通，对其不产生影响。
