Problem 72 3-variable
问题： 根据卡诺题来实现电路：
编辑

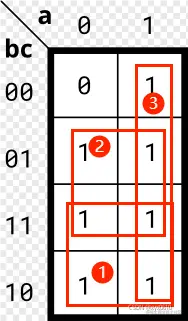

思路： 使用卡洛图得到表达式
编辑
第一个方框中，只有b的值保持不变且为1，所以这个框化简出来是b
第二个方框中，只有c的值都保持不变且为1，所以这个框化简出来是c
第三个方框中，只有a的值保持不变且为1，所以这个框化简出来是a
最后三个表达式加起来就是最后的表达式，转换到verilog中就是或‘|’的关系
解决：
module top_module(
input a,
input b,
input c,
output out );
assign out = a | b | c;
endmodule
Problem 73 4-variable
问题： 根据卡诺图来设计电路
编辑
思路： 可以画出四个圈，化简后如下
编辑
第一个框：a非d非
第二个框：c非b非
第三个框：a非bc
第四个框：acd
转换到verilog就是
(!a&!d) | (!c&!b) | (!a&b&c) | (a&c&d)
解决：
module top_module(
input a,
input b,
input c,
input d,
output out );
assign out = (!a&!d) | (!c&!b) | (!a&b&c) | (a&c&d);
endmodule
Problem 74 4-variable
问题： 根据卡诺图来设计电路
编辑
思路：使用卡洛图化简表达式，d是无关项，可以代表0或1，但不一定要全部圈中
编辑
第一个框：a
第二个框：a非b非c
转换到verilog
a | (!a&!b&c)
解决：
module top_module(
input a,
input b,
input c,
input d,
output out );
assign out = a | (!a&!b&c);
endmodule
Problem 75 4-variable
问题： 根据卡诺图来设计电路
编辑
思路： 化简不了了，只能硬写了
解决：
module top_module(
input a,
input b,
input c,
input d,
output out );
assign out = (~a&b&~c&~d) | (a&~b&~c&~d) | (~a&~b&~c&d) | (a&b&~c&d) | (~a&b&c&d) | (a&~b&c&d) | (~a&~b&c&~d) | (a&b&c&~d); //借用大佬代码 写不动了，，，
endmodule
Problem 76 Minimum SOP and POS

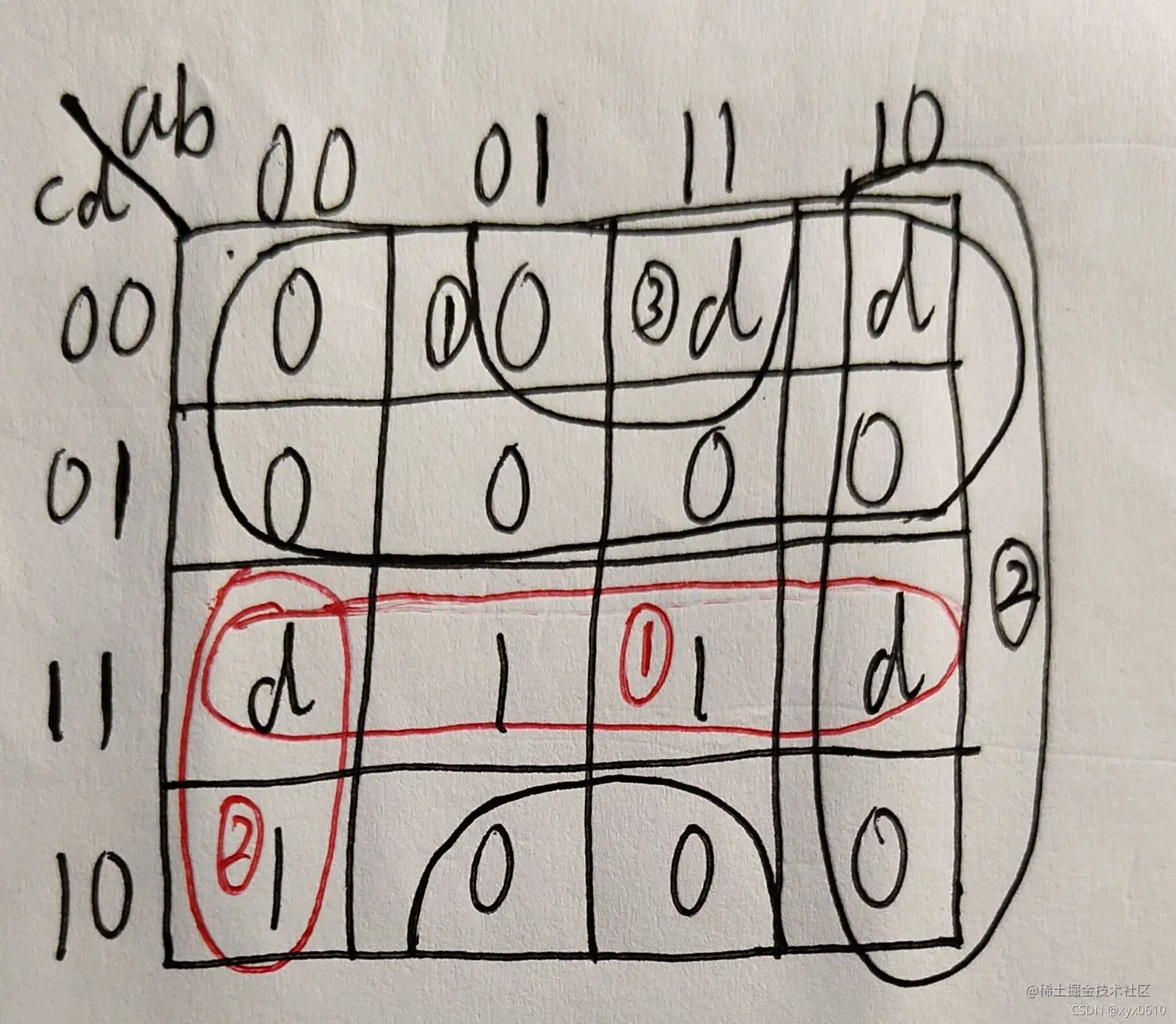

问题： 一个4输入a, b, c, d和一输出的逻辑电路，当输入为2， 7或15时，输出为1， 当输入为0, 1, 4, 5, 6, 9, 10, 13, 或 14 时，输出为0，当输入为3，8，11或12时输出为任意值。举例来说，7对应输入abcd为0，1，1，1
思路： 还是借用卡洛图来化简
SOP：
编辑
第一个框：cd
第二个框：a非b非c
POS：
编辑
第一个框：c非
第二个框：ab非
第三个框：bd非
然后整体取反
解决：
module top_module (
input a,
input b,
input c,
input d,
output out_sop,
output out_pos
);
assign out_sop = (c&d) | (!a&!b&c);
assign out_pos = ~((!c) | (a&!b) | (b&!d));
endmodule
Problem 77 Karnaugh map
问题： 根据卡诺图来设计电路
编辑
思路：用卡洛图化简
编辑
第一个框：x1非x3
第二个框：x3 x4
第三个框：x1 x2 x3非
解决：
module top_module (
input [4:1] x,
output f );
assign f = (!x[1]&x[3]) | (x[3]&x[4]) | (x[1]&x[2]&!x[3]);
endmodule
Problem 78 Karnaugh map
问题： 根据卡诺图来设计电路
编辑
思路： 用卡洛图化简表达式
编辑
第一个框：x1非x3
第二个框：x2非x4非
第三个框：x2 x3 x4
解决：
module top_module (
input [4:1] x,
output f );
assign f = (!x[1]&x[3]) | (!x[2]&!x[4]) | (x[2]&x[3]&x[4]);
endmodule
Problem 79 K-map implemented with a multiplexer
问题： 根据题目给出的卡诺图，用一个4-1的多路选择器和尽可能多的2-1多路选择器来实现电路，不允许使用其他逻辑门，必须使用ab作为选择器的输入
编辑
编辑
思路： 相当于把原来4*4的卡洛图拆分成了四分
编辑
解决：
module top_module (
input c,
input d,
output [3:0] mux_in
);
assign mux_in = {c&d, !d ,1'b0 ,c|d};
endmodule
注意： 输出高低位别弄错，卡洛图中是按格雷码排布的
