Matlab simulink常见问题和数据导出到变量区

开启掘金成长之旅！这是我参与「掘金日新计划 · 12 月更文挑战」的第13天，点击查看活动详情

1、simulink常见问题

问题1：scope波形图没有或者看不清

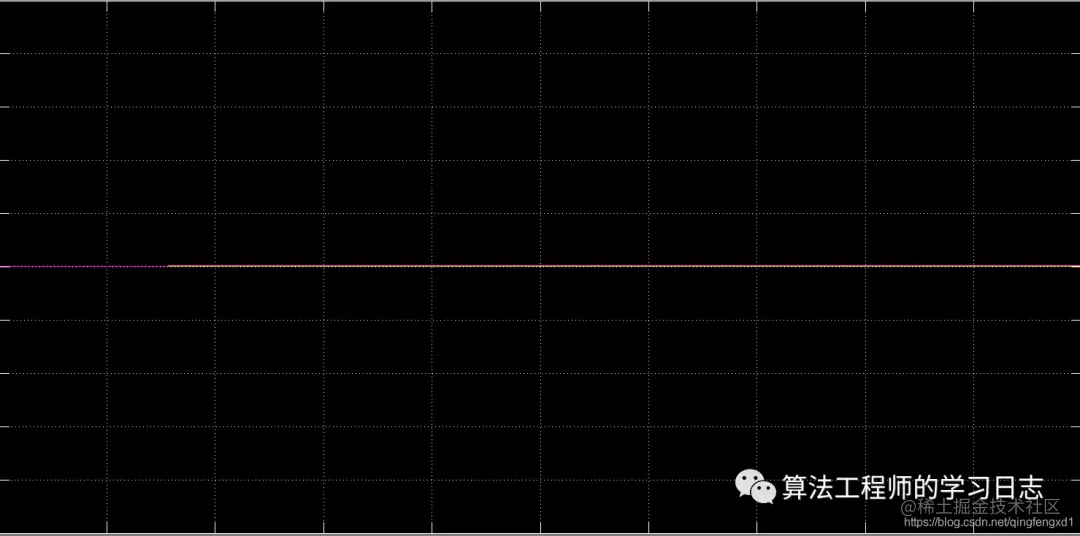

解决方案：你要使图像自适应，点击scope里面的这个按钮

问题2：运行代码出现下面提示框

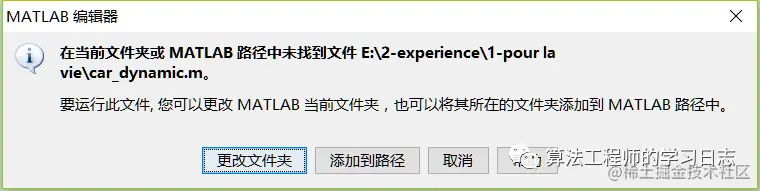

解决方案：这是系统提示你的文件不在matlab的根目录下面。

这个为matlab的根目录。你要把对应的代码、模型之类的文件放在这个文件夹下面

问题3：simulink文件不能打开

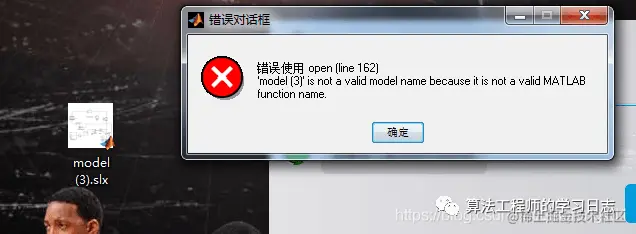

解决方案：这是因为你的文件名字不对，simulink的文件名字不能有括号之类的符号，必须是字母或者字母加数字，或者下划线之类的。

2、Simulink数据导出到变量空间

方法1：通过out模块

对于低版本的matlab（15a之前的）要取消勾选limit data points to last，不然导出来的数据最多只有100个

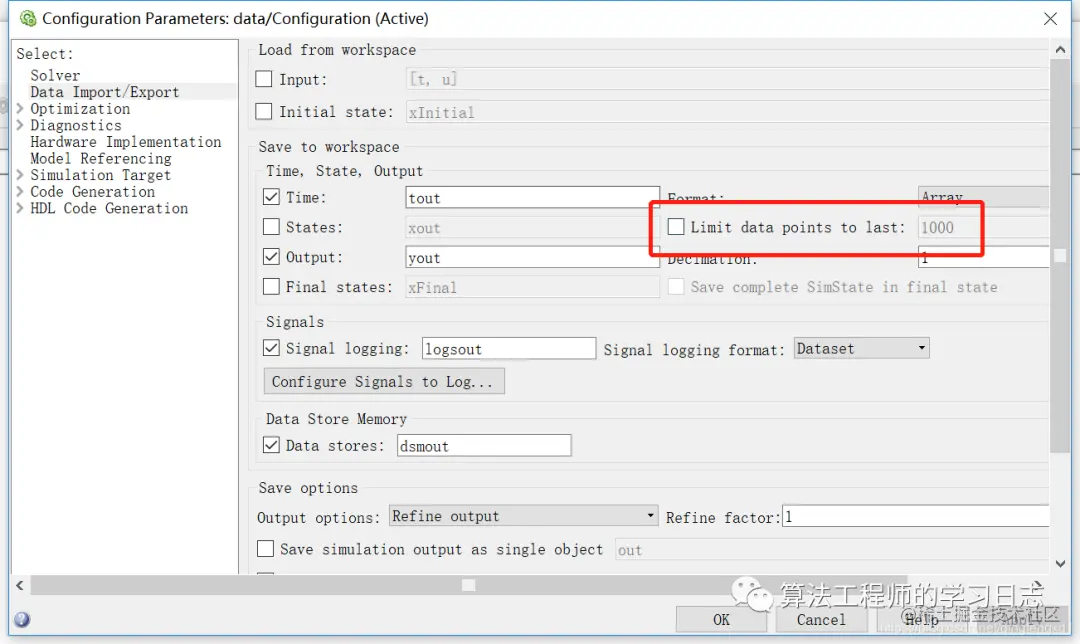

在Simulation>Configuration Parameters

在变量空间就可以看到tout和yout的变量，这样就可以对数据进行处理了

for example:

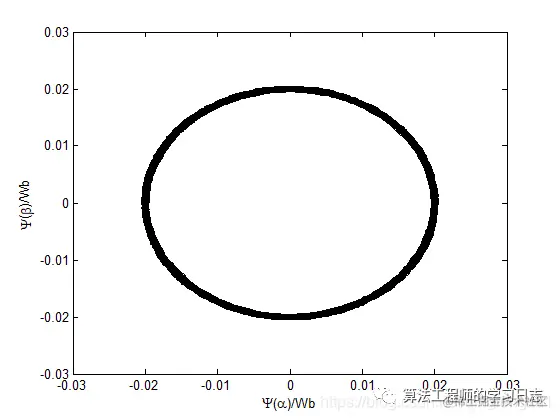

figureplot(yout(:,1),yout(:,2),'k')xlabel \Psi(\alpha)/Wbylabel \Psi(\beta)/Wbxlim([-0.03 0.03])ylim([-0.03 0.03])set(gcf,'color','w')

方法2：通过To Workspace模块



simout这个变量会直接保存在变量区，对于simout这个变量有4种格式

• “Timeseries”（默认值）

  将信号另存为 MATLAB timeseries 对象的结构体

                 调用方法:  plot(simout.Time,simout.Data)

• “Array”

  就一个输出的数组，类似yout，没有时间信息

                调用方法：plot(simout)

• “Structure”

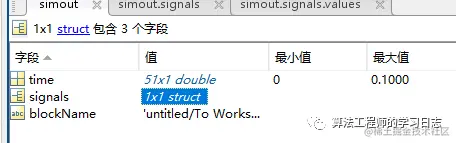

  这个就只有value，没时间信息，

  调用方法：plot(simout.signals.values)

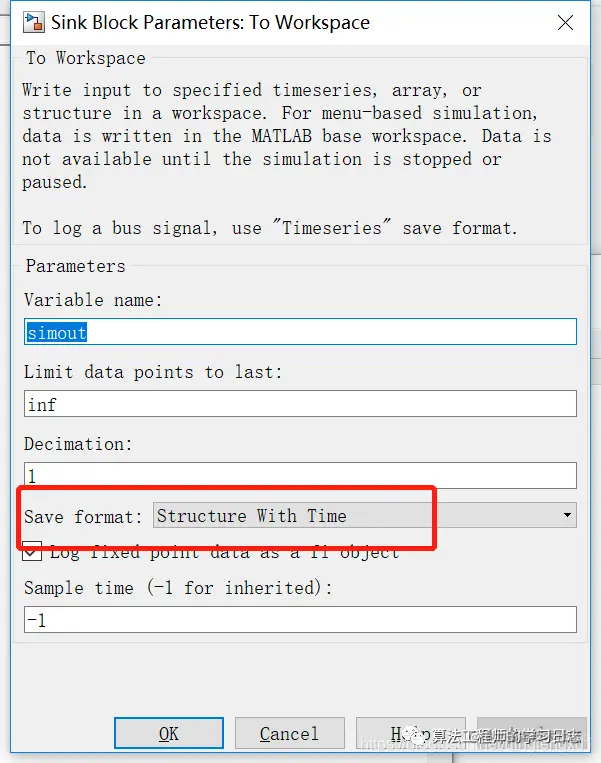

• “Structure With Time”



  调用方法：plot(simout.time,simout.signals.values)
