《计算机网络》实验报告
实验课题名称：VLAN基本配置
一、实验目标和要求：（分条目来写）
实验目的：掌握交换机上创建VLAN、分配静态VLAN成员的方法。
实验要求：本实验分两部分，第一部分是单交换机VLAN配置，第二部分是跨交换机VLAN通信配置。第一部分主要包括内容有:修改交换机的名称为swA,在交换机上创建VLAN,把交换机相应的端口静态地划分到相应的VLAN中，测试VLAN间通信结果。第二部分主要内容包括有:新增另一台交换机并命名swB,用另一种方法创建与swA交换机相同的VLAN,将交换机swB相应端口划分到相应的VLAN中，将互联两台交换机的端口都设置为Trunk中继协议模式，测试通信结果。第一部分是在全局模式下创建VALN,第二部分是在VLAN Dabase (VLAN数据库)模式下创建VLAN。
二、实验原理：（写，该实验对应哪些协议？应用哪些技术？等等）
VLAN的工作原理和作用，掌握划分VLAN的方法，特别是基于端口划分，掌握跨交换机TRUNK中继协议配置。 利用hostname命令将交换机改名，对不同的计算机指定不同的IP地址，利用ping命令测试PC机之间的连通性。
三、实验过程：（写，该实验操作步骤、遇到什么问题、如何解决问题、问题解决的结果；可以自己修改过程、扩展实验（用“扩展”或“修改”进行标注，会加分的哦）；必须要有至少 2 张的截图；）

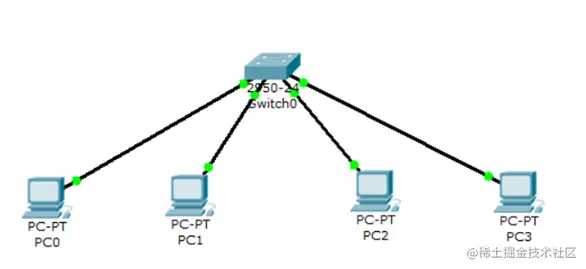

1、运行Cisco Packet Tracer软件，在逻辑工作区放入一台交换机和四台工作站PC，用直通线（CopperStraight-Through）连接交换机和工作站PC。
2、分别点击工作站PC0~PC3，进入其配置窗口，选择桌面（Desktop）项，选择运行IP设置（IP Configuration），如图3-2所示，设置IP地址和子网掩码分别为
图3-2 PC机地址设置
图3-2 选择运行IP设置
图3-3 设置IP地址和子网掩码
3、划分VLAN之前测试工作站PC间的连通性：
从PC0到PC1的测试，点击工作站PC0，进入其配置窗口，选择桌面（Desktop）项，选择运行DOS命令行（Command Prompt），打开DOS命令行窗口，在DOS提示符下输入：ping 192.168.1.2后，回车确认,测试结果表示连通。
同理，从PC0到PC2的测试结果也为连通。
而从PC0到PC3的测试结果不连通，因为不在同一网段。
4、创建VLAN 2 和VLAN 3

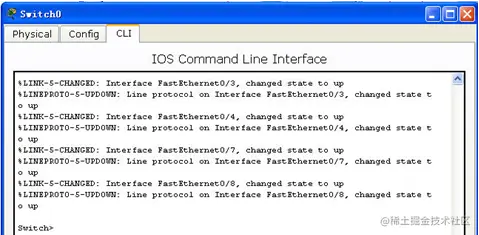

点击交换机进入其配置界面，选择命令行（CLI）项，如图3-4所示。
图3-4 交换机命令行界面

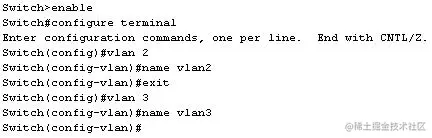

输入如下命令，创建VLAN 2 和VLAN 3。
图3-5 创建VLAN

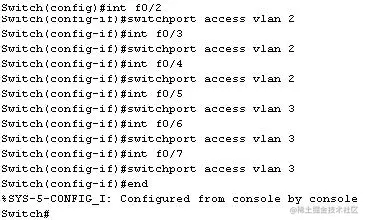

5、输入如图3-6所示命令，静态分配VLAN成员，将交换机上的端口2、3、4分配成VLAN 2的成员，端口5、6、7分配成VLAN 3的成员。
图3-6 分配VLAN成员
6、测试划分VLAN后工作站PC间的连通性

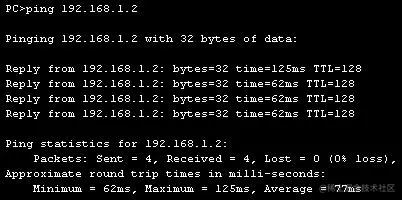

从PC0到PC1的测试，点击工作站PC0，进入其配置窗口，选择桌面（Desktop）项，选择运行DOS命令行（Command Prompt），打开DOS命令行窗口，在DOS提示符下输入：ping 192.168.1.2后，回车确认，如图3-7所示。
PC>ping 192.168.1.2（通）。PC0和PC1在同一个VLAN中，且在同一个网段内。
图3-7 PC0和PC1通

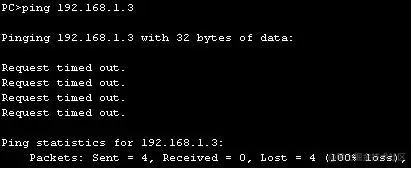

从PC0到PC2的测试： PC>ping 192.168.1.3（不通），如图3-8所示。PC0和PC2虽然IP地址属同一网段，但分处于不同的VLAN中，所以不能相互通信。
图3-8 PC0和PC2不通
从PC2到PC3的测试： PC>ping 192.168.2.1（不通）。PC2和PC3在同一VLAN中，但IP地址不在同一网段内。
四、实验结果：（写，整个实验的针对什么问题、采用什么原理和技术、遇到什么难题以及如何解决、最后整个实验的效果；可以，文图混合表述）
答：在PC0上利用ping命令测试测试PC0与PC1和PC2的连通性，结果发现互相之间ping不通，原因是PC0,PC1,PC2在不同的VLAN中。采用了交换机改换命令，通过桌面寻找DOS端来进行操作，进行PC0的命令提示符来进行，判断PC端互相之间的ping是否连通。
五、实验小结：（写，写这个实验的心得：自学到什么、与大家交流学到什么、还有没有什么疑惑等等）
答：这个实验是VLAN的基本配置，我们自学到了VLAN的工作原理和作用，掌握划分VLAN的方法，特别是基于端口划分，掌握跨交换机TRUNK中继协议配置。自学到了利用hostname命令将交换机改名，对不同的计算机指定不同的IP地址，利用ping命令测试PC机之间的连通性，观察结果分析原因发现，如果两台计算机可以连通证明它们属于同一网段且在同一个VLAN里，发现没划分VLAN前，在交换机特权模式下，利用show vlan命令查看当前交换机的VLAN信息，全局配置模式下，利用该模式的vlan命令划分相应的vlan，利用switch port命令把交换机相应端口划分到创建的VLAN中，利用ping命令测试PC0与PC1与PC2的连通性，因为都在不同的VLAN中。
