🍎Redis底层结构

Redis 摒弃了C字符串,转而采用自己实现的的名为简单动态字符串的抽象类型简称SDS

传统C字符串是以\0结尾的若不以这个结尾表示字符数组 C语言中没有String类型,而是通过char[]来表示

🍉SDS的定义

struct sdshdr{
    //记录buf数组中已使用字节的数量
    //即SDS所保存字符串的长度
    int len;
    //记录buf数组中未使用字节的数量
    int free;
    //字节数组用于保存字符串
    char buf[];
}

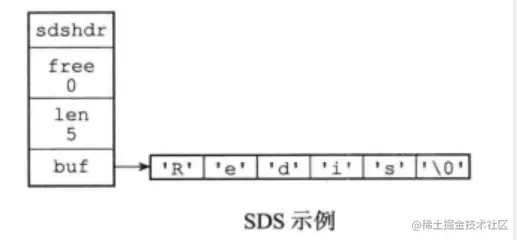

SDS遵循了以空字符结尾的惯例,保存空字符的1字节空间不计算在SDS的len属性里,好处就是SDS可以重用C字符串函数库里的函数

空字符分配额外的1字节空间,以及添加空字符到字符串末尾等操作由 SDS函数自动完成

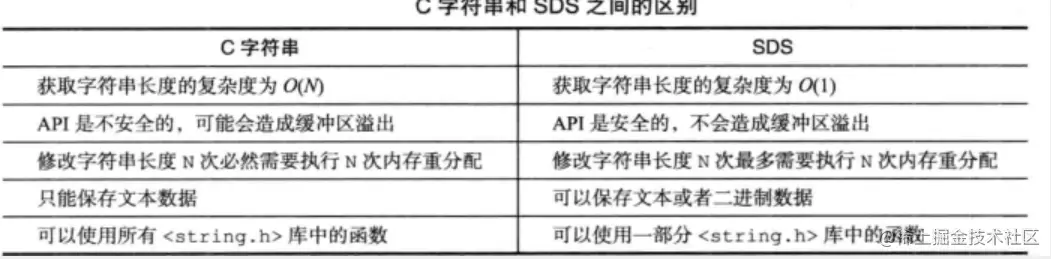

🍉SDS与C的区别

🍓获取字符串长度复杂度

C字符串并不记录字符长度这就导致在获取字符长度时需要遍历来统计字符长度复杂度为O(n)

而SDS本身就有len属性,获取字符长度的复杂度为O(1)

🍓缓冲区溢出

C字符串不记录自身长度,当我们在做字符串拼接时没有给足够的内存来存储拼接的字符串,就会造成缓冲区溢出

SDS会检查是否空间是否满足,如果不满足会自动进行扩容

🍓内存分配次数

C字符串的底层实现总是用N+1个字符长度的数组来存储N个字符,每次增加或者删减字符都需要做一次内存重新分配

增加不重新分配会造成内存溢出删减不重新分配会造成内存泄漏

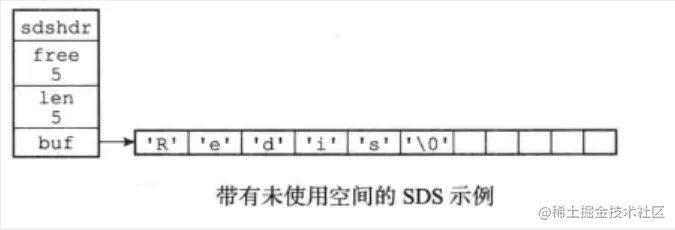

在SDS中数组长度不一定是字符数量加一,数组里面可以包含未使用的字节,而未使用的通过free属性来记录

通过未使用空间,SDS实现了空间预分配和惰性空间释放两种优化策略

🥭空间预分配

空间预分配用于优化SDS的字符串增长操作

当对SDS修改后长度小于1MB,程序会分配和len属性同样大小的未使用空间,也就是len和free是相同的

如修改后 SDS的len将变成13字节那么该buf的实际长度将是 13+13+1=27 字节

当SDS修改后长度大于1MB,那么程序会分配1MB的未使用空间

如:修改后SDS的len是30MB, buf的实际长度是 30MB+1MB+1byte

🥭惰性空间释放

惰性空间释放用于优化SDS的字符串删减操作

当需要缩短字符串长度时,程序并不会立即使用内存重分配来回收多出来的字节,而是使用free属性将这些字节的数量记录起来,并等待将来使用

🍓安全性

C字符串中不允许中间有空格,否则会被误认为是字符串结尾,使得C字符串只能保存文本数据,而不能保存图片音频视频之类的二进制数据

🍓兼容C字符串函数

SDS遵循C字符串的以空字符结尾的惯例,就可以直接使用C的一些函数

🍉数据结构

🍓字典

概念:字典,又称为符号表关联数组或映射,是一种用保存键值对的抽象数据结构

作用:

字典中的每个键都是独一无二的,我们可以根据字典中的键来找到对应的值,通过键来更改值或根据键删除整个键值对
Redis的数据库就是根据字典来实现的,对数据库的CRUD操作也是字典上操作的
当一个哈希键包含的键值对比较多,又或者键值对中元素都是比较长的字符串时,字典就会做为哈希键的底层实现

🥭实现

Redis的字典使用哈希表作为底层实现.一个哈希表里面可以有多个哈希表节点,每个哈希表节点就保存了字典中的一个键值对

哈希表

哈希表的定义

typeedf struct dictht{
    //哈希表数组
    dictEntry  **table;
    //哈希表大小
    unsigned long size;
    //哈希表大小掩码,用于计算索引值
    //总是等于size-1
    unsigned long sizemask;
    //该哈希表已有节点的数量
    unsigned long used;
}

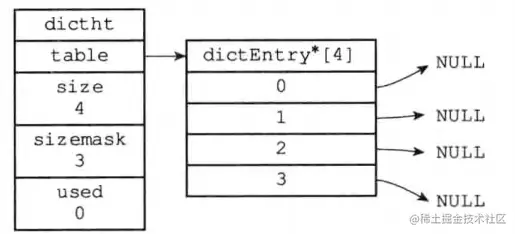

其中table属性是一个数组,数组中的每个元素都指向一个dictEntry,大概样子如图所示

每个dictEntry结构保存着一个键值对

size记录了哈希表的大小,即table数组的大小

sizemask属性的值总是等于size-1,这个属性和哈希值一起决定一个键应该被放在table数组的哪个索引上 哈希表节点

哈希表节点用dictEntry结构表示,每个dictEntry结构都保存着一个键值对

typeedf struct dictEntry{
    //键
    void *key;
    //值
    union{
        void *val;
        uint64_tu64;
        int64_ts64;
    } v;
    //指向下个哈希表节点  形成链表
    struct dictEntry *next;
} dictEntry;

key属性保存着键 v属性保存着值 next指向另一个哈希表节点的指针,用来解决键冲突

下图表示将两个索引值相同的k1和k0通过next连接起来

字典

typeedf struct dict{
    //类型特定函数
    dictType *type;
    //私有数据
    void *privadata;
    //哈希表  包含两个哈希表 在rehash中使用
    dictht ht[2];
    //rehash 索引
    //当rehash不在进行时,值为-1
    in trehashidx;
}

type属性指向dictType结构每个dictType保存了一簇用于操作特定类型键值对的函数

privdata属性则保存了需要传给那些类型特定函数的可选参数


typeedf struct dictType{
    //计算哈希值的函数
   unsigned int(*hashFunction){const void *key};
    //复制键的函数
   void *(*keyDup)( void *privdata,const void *key);
    //复制值的函数
   void *(*valDup)( void *privdata,const void *obj);
    //对比键的函数
    int (*keyCompare){void *privdata,const void *key1,const void *key2};
    //销毁键的函数
    void (*keyDestructor){void *privdata,void *key};
    //销毁值的函数
    void (*valDestructor){void *privdata,void *obj};
} dictType;

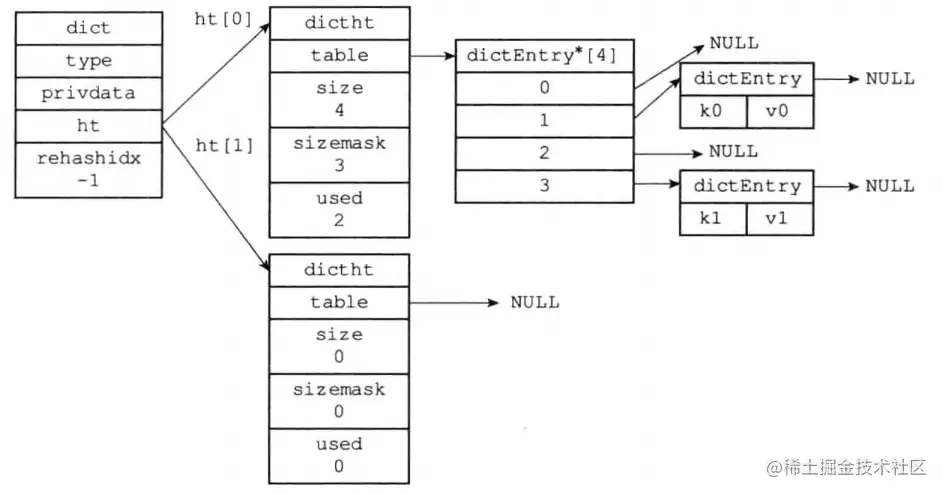

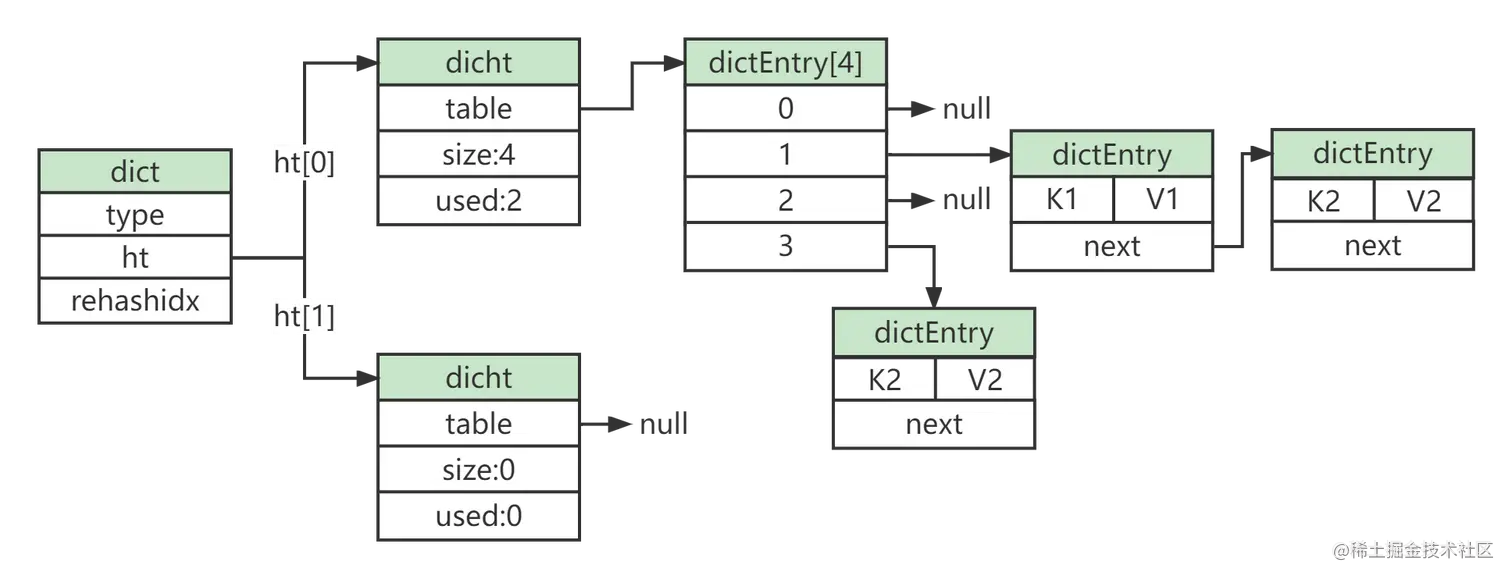

普通字典结构如下:

哈希算法

当要将一个新的键值对添加到字典里面的时候,要先根据键计算出哈希值和索引值再根据索引值将键值对放在相应索引上

比如向字典表中添加一个元素 set name marvin 先会对key做散列运算,将得到的值和哈希表的大小4做取余,假设得到的是3

那么key就会落到3这个位置上

键冲突

当有两个以上的key被分配到同一索引上时,就需要通过dictEntry的next节点连接组成一个链表来解决 rehash

当我们哈希表中存的数据越来越多，哈希冲突的概率就会越来越大。这样所有的键值对冲突后会形成一个链表，查询的效率就由原先的O(1)变成了O(n)，所以我们要有一个评估的标准，用来判断是否需要扩缩容。我们通过负载因子来判断是否需要扩缩容

负载因子=used/size

扩容条件:

程序没有执行BGSAVE命令或者BGREWRITEAOF(AOF重写)命令，并且哈希表的负载因子大于等于1
如果程序正在执行BGSAVE或者BGREWRITEAOF(AOF重写)命令并且哈希表的负载因子大于等于5。在执行RDB或者AOF重写操作时，redis会创建当前服务器的子进程执行相应操作，为了避免在子进程存在期间对哈希表进行扩展操作，将扩展因子提高。可以避RDB或者AOF重写时不必要的内存写入操作，最大限度的节约内存。

缩容条件: 负载因子小于0.1 扩容过程:

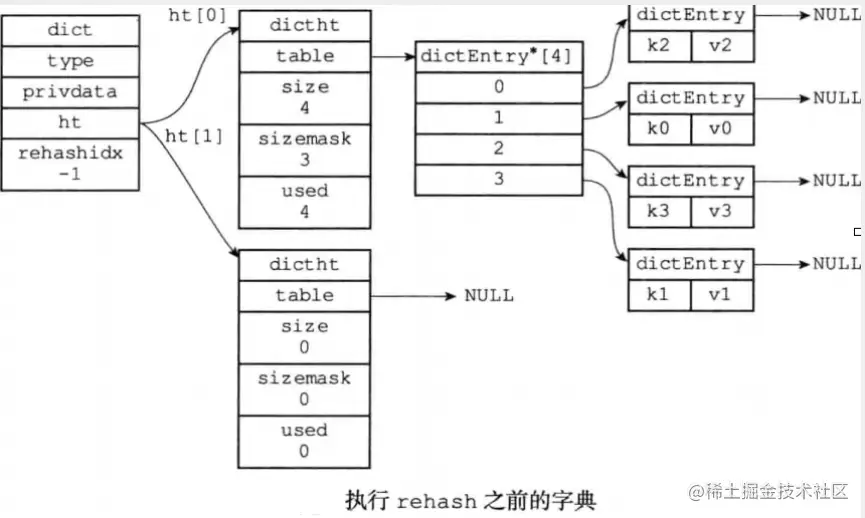

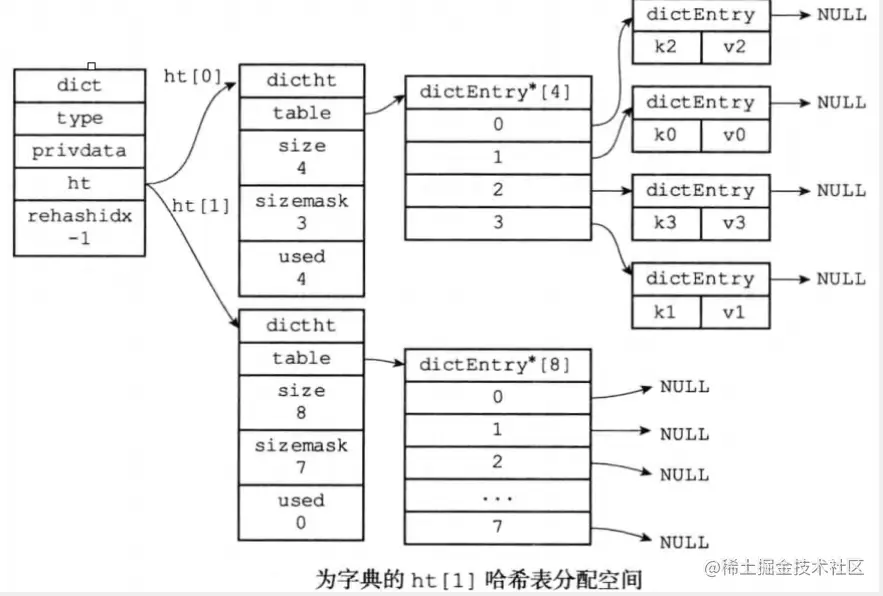

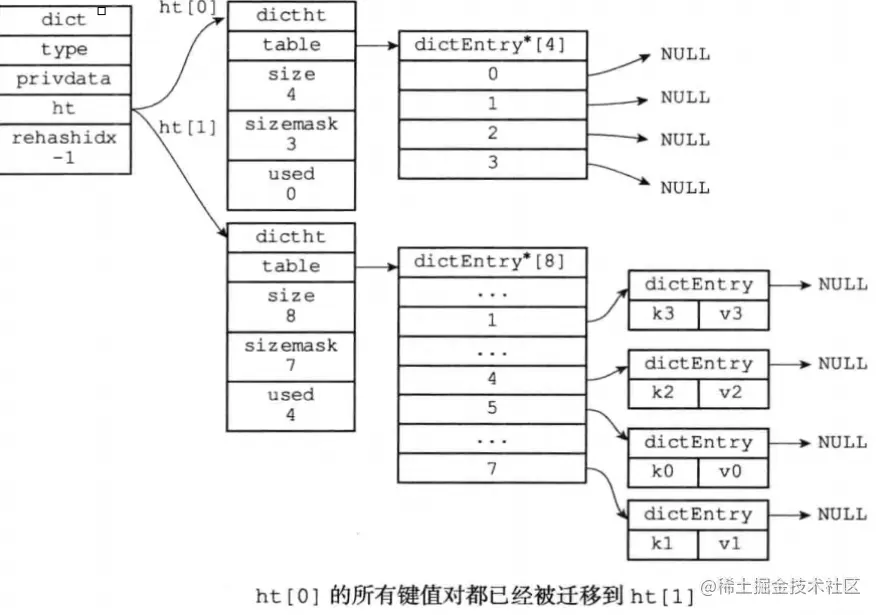

1.首先需要为ht[1]分配空间,ht[1]大小为第一个大于等于ht[0].used*2的2n次幂,used是4,4x2=8 8恰好是2的n次方

2.将ht[0]的四个键值对都rehash到ht[1]

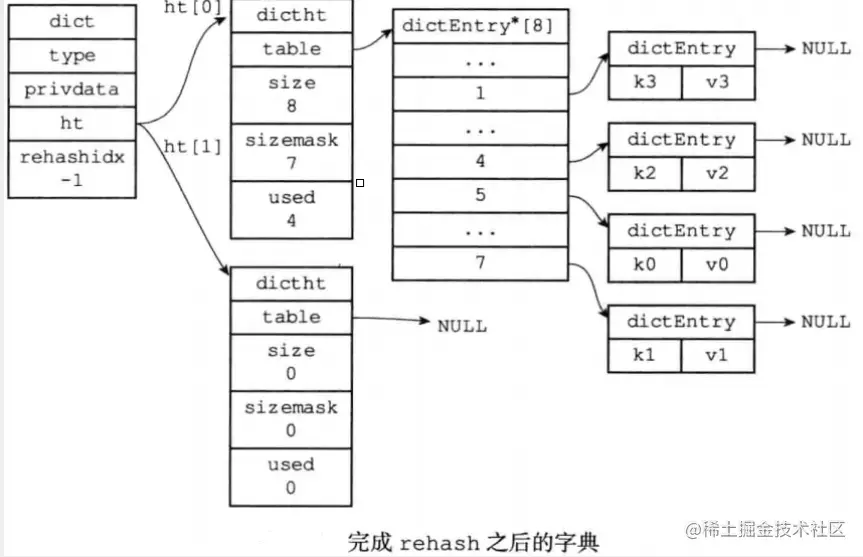

3.释放ht[0],并将ht[1]设置为ht[0],然后为ht[1]分配一个空白哈希表,至此哈希表扩展操作执行完毕

渐进式rehash

然而redis并不像我画的那样，只有一两个key。一个生产使用的redis可以达到几百上千万个。而redis的核心计算是单线程的，一次性重新散列这么多的key会造成长时间的服务不可用，因此需要采用渐进式的rehash。在渐进式的过程中,字典会同时使用ht[0]和ht[1]两个哈希表,CRUD过程中的操作会在两个哈希表上进行

步骤:

1.为ht[1]分配空间，让字典同时持有ht[0]和ht[1]两个哈希表。

2.在字典中维持-一个索引计数器变量rehashidx,并将它的值设置为0，表示rehash工作正式开始。

3.在rehash进行期间，每次对字典执行添加、删除、查找或者更新操作时，程序除了执行指定的操作以外，还会顺带将ht[0]哈希表在rehashidx索引上的所有键值对rehash到ht[1]，当rehash工作完成之后，程序将rehashidx属性的值增一。

4.随着字典操作的不断执行，最终在某个时间点上，ht[0]的所有键值对都会被rehash至ht[1],这时程序将rehashidx属性的值设为-1,表示rehash操作已完成。

5.最后将h[1]的地址设置给h[0]，并将h[1]设置为null，也就是将新哈希表替换旧hash表。

渐进式rehash的好处在于它采取分而治之，的方式，将rehash键值对所需的计算工作均摊到对字典的每个添加、删除、查找和更新操作上，从而避免了集中式rehash而带来的庞大计算量。

共存的策略

所有增删改查都会先访问ht[0],再访问ht[1].比如查询会先在ht[0]里面进行查找，如果没找到的话，就会继续到ht[1]里面进行查找，诸如此类
rehash期间所有新增的键值对都会添加到h[1]里，保证ht [0]的键值对数量会只减不增，最终会变成空表

🍎单机功能及原理

上一章介绍了redis的数据类型和底层实现，本章将会着重介绍redis的单机数据库的底层细节，包括客户端，服务端，数据过期，持久化，过期键等实现细节。

🍉数据库

redis服务端一般有16个数据库，默认情况下都在0号数据库操作，我们也可以通过命令来实现数据库的切换。

redis> SET msg "hello world"
OK
redis> GET msg
"hello world"
redis> SELECT 2
OK
redis[2]>GET msg
(nil)

不同数据库间的数据都是隔离的，那么redis底层是如何实现这个功能的呢？首先我们要引入redis服务端最重要的一个结构

redisServer。所有的相关信息都在这个结构上，由于字段太多，我们先引入我们关心的字段即可，剩下的之后再慢慢介绍。

struct redisServer{
    //服务器的数据库数量
    int dbnum;
    //一个数组，保存着服务器中的所有数据库
    redisDb *db;
}

服务器会在初始化的时候根据dbnum属性来决定创建多少个数据库，而dbnum的值又来源于配置文件，默认16.

还有个重要的结构，是客户端redisClient,这个结构会在每个客户端连接上的时候创建，每个连接都有一个单独的redisClient结构

typedef struct redisClinet{
    //当前客户端正在使用的数据库
    redisDb *db;
}redisClient;

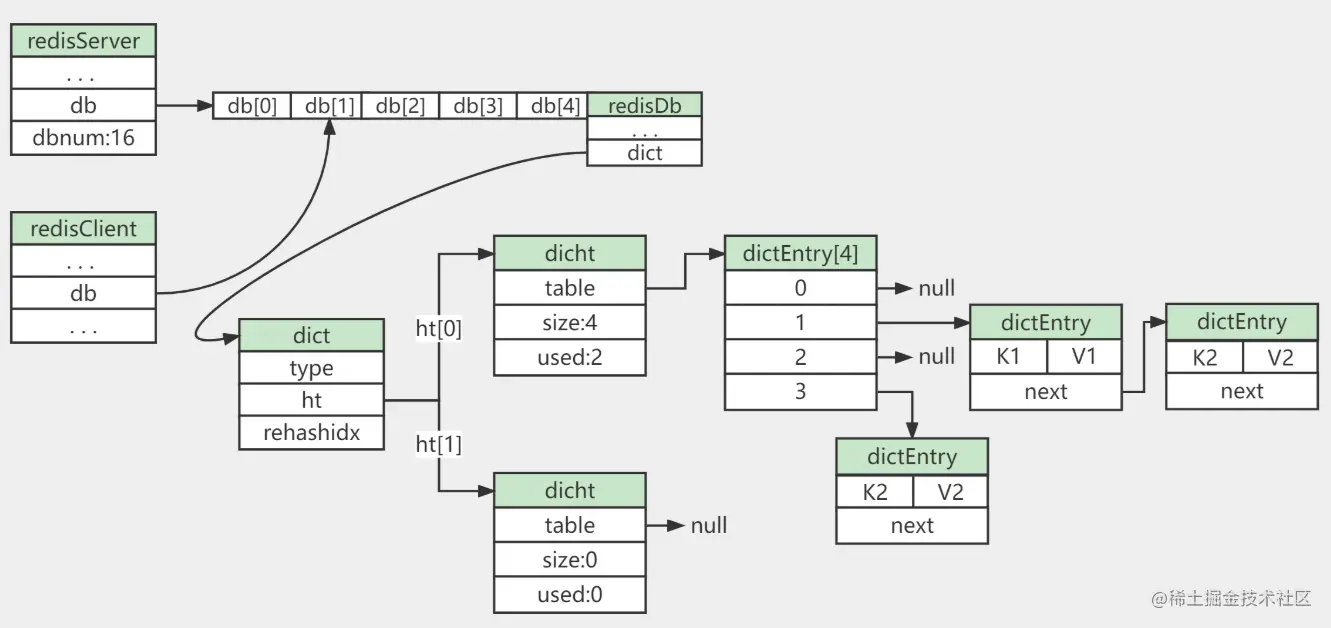

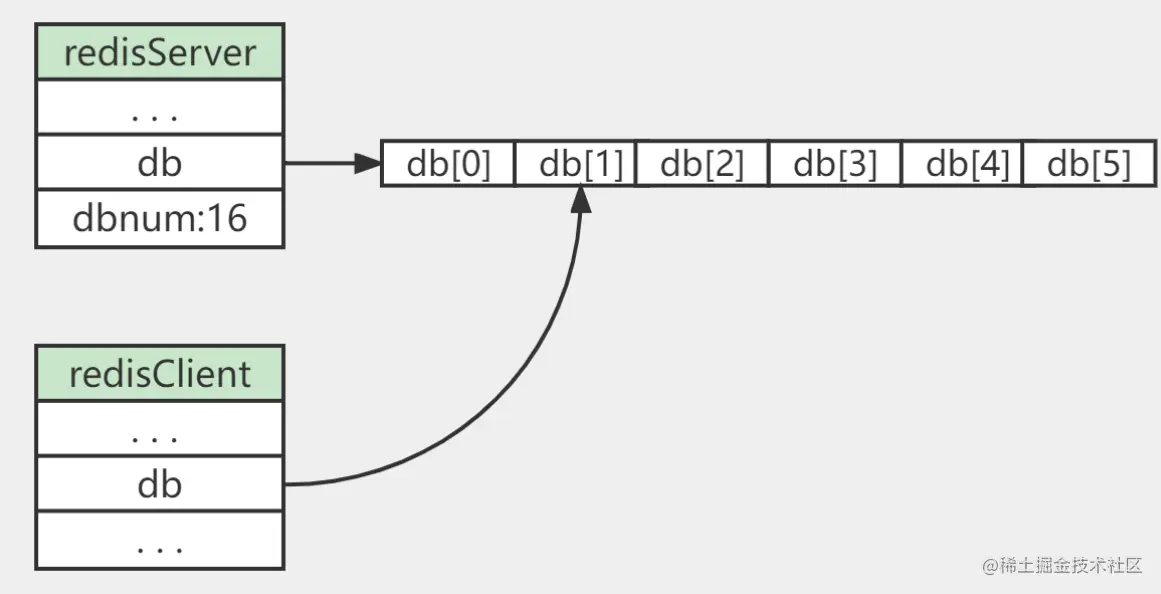

如果客户端执行命令select3，那么指针就指向db[3]的位置，就是这么的简单。

Redis目前没有可以返回客户端目标数据库的命令,使用危险命令时需注意自己当前所在数据库

后续你还会发现，redis所有的命令执行，都依赖于数据结构里的数据变更。

每个数据库的结构里又保存着我们上一章提到的字典

typedef struct redisDb{
    //数据库里的字典
    dict *dict;
}redisDb;

对数据库的增删改查,本质上就是通过客户端指向数据库,查找里面的字典,匹配对应的key,取出对应的value

🍉键过期

redis是如何保存过期时间又是如何让key过期的？接下来就从数据结构的角度，来看看具体的原理。

首先redis设置过期时间有四个方式

EXPIRE <key> <ttl> #命令用于将键key的生存时间设置为ttl秒。
PEXPIRE <key> <ttl> #命令用于将键key的生存时间设置为tt1毫秒。
EXPIREAT <key> <timestamp> #命令用于将键key的过期时间设置为timestamp
PEXPIREAT <key> <timestamp> #命令用于将键key的过期时间设置为timestamp所指定的毫秒数时间戳。

但实际上在redis的服务端，只有一种方式，就是采用PEXPIREAT这个命令，另外三个命令都会被计算，转化成PEXPIREAT来执行那么这些过期时间在redis内部是如何被保存的呢?

typedef struct redisDb{
    //数据库里的字典
    dict *dict;
    //过期时间的字典
    dict *expires;
}redisDb;

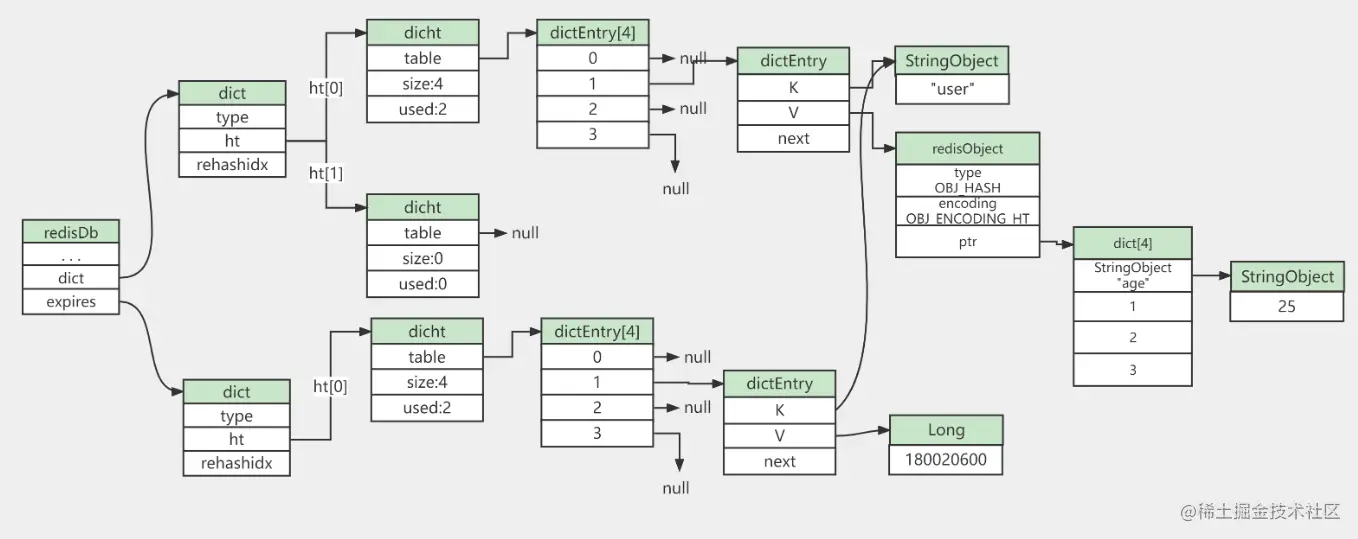

这个过期字典和键值对字典一模一样，唯一不一样的就是过期字典的值是Long类型存的是时间戳。这里就能体现复用了键对象来节省空间的思想了。

过期策略

如果一个键过期了,那么什么时候会被删除了呢? 这里有三种策略

定时删除:定时删除是对内存最友好的，但是对cpu不友好。键只要一过期，我们就立马去删除key，释放内存空间。但是这意味着cpu需要不断的去遍历所有的key，来判断对方有没有过期。影响到了我们正常的请求处理。
惰性删除:惰性删除对内存不友好，但是对cpu很友好。只有到key被访问了，我们才会去先判断key是否过期，过期就直接删除key，并返回nil。但是如果有key长时间没有被访问到，内存就会一直被占用
定期删除:整合了上面两者的缺点,每隔一段时间，我们就对一些随机key进行检查，删除里面过期的key。只要设定好频率和执行时间，就能很好的管理key，但是难点就在于频率和执行时间的设定上。

我们都知道redis的主从复制，是采用全量同步+增量同步的方式，增量同步类似于AOF。数据过期的时候，主库会执行一条del命令，这个命令也会记录在主库的AOF中，同时会将该命令传递给从库，让从库也达到数据过期的效果。 RDB对过期键的处理

在执行Save或者BGSAVE命令后,已过期的键不会被保存到新生成的RDB文件中.

载入时

作为主服务器模式运行,未过期的key被载入,过期key会被忽略
作为从服务器模式运行,文件中保存的所有key都会被载入.但在主从同步时,从库会被清空

SAVE就是主线程同步保存，在保存期间不接受外界的命令。

BGSAVE会fork一个子进程来保存RDB，在这个期间能够正常接受外界命令，这时候如果有修改的语句，会采用copy on write的方式来进行修改。保存好的新的RDB后，会将新RDB替换旧的RDB。如果期间还有SAVE,或BGSAVE命令执行，会被拒绝，如果有BGREWRITEAOF命令，会在BGSAVE执行结束后再执行

AOF对过期键的处理

AOF (Append Only File) ，顾名思义，就是一条条追加的日志。

当某个键已经过期,但还没有被惰性删除或者定期删除,那么AOF文件不会因为这个过期键产生任何影响

当被删除后,程序会向AOF文件追加一条DEL命令,显式记录键被删除

复制时对过期键的处理

当服务器运行在复制模式下时,从服务器的过期键删除动作由主服务器控制

主服务器在删除一个过期键后,会显式地向所有从服务器发送一个DEL命令,告知从服务器删除这个键

从服务器只有在接收到主服务器发来的DEL命令后,才会删除过期键

🍉RDB

RDB是持久化的一种方式，我们可以将redis数据库的数据保存为RDB文件，服务器在启动的时候初始化中，又会将RDB文件恢复成redis的缓存数据。

可执行的命令有SAVE和BGSAVE两个命令。

上面,我们已经对SAVE和BGSAVE做了解释

服务器在载入RDB文件时,不会工作直至载入工作完成

RDB触发规则

我们可以通过配置文件配置让服务器自动执行BGSAVE命令

save 900 1 #900s内至少修改1次
save 300 10 #300s内至少修改10次
save 60 10000 #60s内至少修改1000次

底层实现

上述是默认值,会根据该值设置redisServer结构的saveparams属性,该属性是个数组,每个元素都是一个saveparam

struct redisServer{
    //....
    //记录了保存条件的数组
    struct saveparam *saveparams;
    //...
}

struct saveparam{
    //秒数
    time_t seconds;
    //修改数
    int changes;
}

默认值的结构如下图所示

为了完成上述的功能,redis底层还有两个属性来记录修改次数和上次保存时间

struct redisServer{
    //记录修改次数
    long long dirty;
    //上次执行保存的时间
    time_t lastsave;
}

底层使用周期操作函数serverCron默认每100毫秒检查一次看是否满足条件,满足就执行BGSAVE;

RDB文件恢复

RDB文件结构

RDB保存的是二进制文件

开头长度为5字节的REDIS字符

db_version 四个字节记录RDB文件的版本号

databases包含零个或多个数据库

EOF 长度1字节标志这RDB文件正文内容的结束

check_sum 8字节由前几个计算得来的校验和检查RDN文件是否出错或损坏

🍉AOF

例如

redis>SET msg "hello"
OK
redis>SADD fruits "apple" "banana" "cherry"
(integer) 3
redis> RPUSH numbers 128 256 512
(integer) 3

RDB持久化的方式是将msg,fruits,numbers三个键的键值对保存在RDB文件中

AOF持久化是将服务器执行的SET SADD RPUSH 三个命令保存到AOF文件中

AOF 持久化功能的实现可以分为命令追加（append）、文件写入、文件同步（sync）

命令追加

struct redisServer{
    //AOF缓冲区
    sds aof_buf;
}

aof有个缓冲区，里面记录的是所有修改的命令。新的修改命令会被追加在缓冲区的末尾。

写入与同步

redis的主进程就是一个无限的循环，里面会处理文件事件，时间事件等。这些事件都有可能会造成写操作。

所以一个循环的末尾，它都会调用 flushAppendOnlyFile 函数，考虑是否需要将 aof_buf 缓冲区的内容写入和同步到 AOF 文件里，这个过程可以用伪代码表示三个方法循环处理三样不同的事情

def evenLoop():
   while True:
    # 处理文件事件，接受命令请求以及发送命令回复
    # 处理请求时可能会有新内容被追加到 aof_buf 缓冲区
    processFileEvents()
    # 处理时间事件   例如处理serverCron函数
    processTimeEvents()
    # 考虑是否要将 aof_buf 中的内容写入和保存到 AOF 文件里
    flushAppendOnlyFile()

flushAppendOnlyFile由我们配置的appendfsync选项来决定

always：每次都将 aof_buf 缓冲区中的所有内容写入并同步到 AOF 文件
everysec:先将 aof_buf 缓冲区中的所有内容,写入到 AOF 文件，如果上次同步 AOF 文件的时间距离现在超过一秒钟，那么再次对 AOF 文件进行同步，并且这个操作是由一个线程专门负责执行的
no:将 aof_buf 缓冲区中的所有内容写入到 AOF 文件,不对 AOF 文件进行同步，何时同步由操作系统来决定

上面三种操作都会将文件写入，但是是否同步就根据选项不一致，有不同的效果。具体的规则实际上和mysql的刷盘策略很像。都写到pagecache，是否刷盘可以自己配置，也可以根据操作系统自己的判断。

AOF文件载入

AOF 持久化默认是关闭的，通过将 redis.conf 中将 appendonly no,修改为appendonly yes来开启AOF 持久化功能

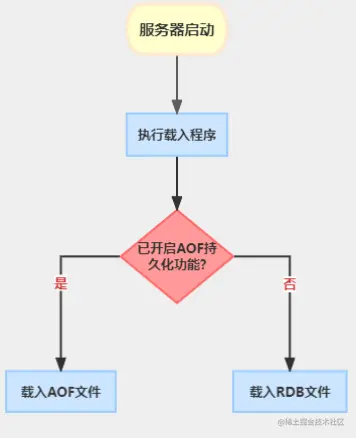

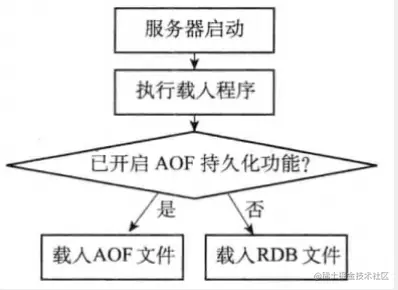

如果服务器开启了 AOF 持久化功能，服务器会优先使用 AOF 文件来还原数据库状态。只有在 AOF 持久化功能处于关闭状态时，服务器才会使用 RDB 文件来还原数据库状态。如图：

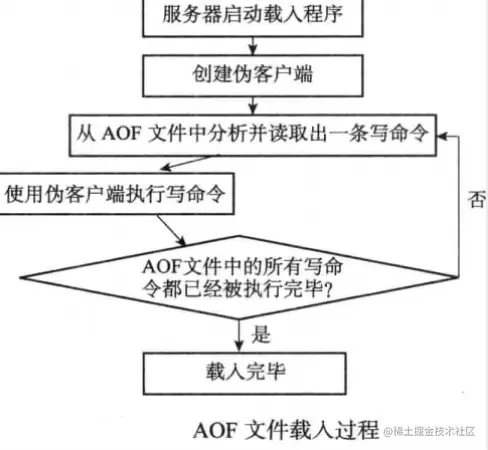

Redis读取AOF文件并还原数据库状态的详细步骤

AOF重写

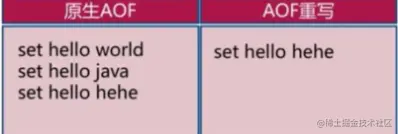

因为 AOF 持久化是通过保存被执行的写命令来记录数据库状态的，所以随着服务器运行时间的流逝，AOF 文件中的内容会越来越多，文件的体积也会越来越大，如果不加以控制的话，体积过大的 AOF 文件很可能对 Redis 服务器、甚至整个宿主计算机造成影响，并且 AOF 文件的体积越大，使用 AOF 文件来进行数据还原所需的时间就越长，这时候就需要对AOF文件进行重写。Redis服务创建一个新的AOF文件代替旧的AOF文件重写效果类似于这样:

我们可以通过调用BGREWRITEAOF命令来后台重写AOF文件，也可以通过配置文件，程序在达到对应的规则自动调用BGREWRITEAOF来重写文件

重写流程:

1.fork一个子进程进行AOF重写，把现有的数据转成新增命令保存。

2.父进程正常接收客户端命令，所有新的写操作会把命令输入缓冲管道（也就是父子进程通信的管道）

3.子进程写完AOF后，再追加重写缓冲区里的新命令。

4.重写结束，新的AOF文件替换旧的AOF文件。

为了解决服务器当前状态和新的AOF文件所保存的数据库状态不一致,产生了AOF重写缓冲区

AOF缓冲区给旧aof文件提供数据 AOF重写缓存区给新aof文件提供数据

RDB+AOF

4.0版本引入了RDB+AOF的功能，整合了RDB的占用内存小的优点，和AOF实时性的优点。

aof-use-rdb-preamble yes

这样 BGREWRITEAOF的功能就变了，会把aof文件重写成rdb的格式，然后后续的追加仍然是aof。变成了RDB和AOF的一个结合。
