7.BGP-MPLS实验

阿尔托莉雅969
154 阅读1分钟

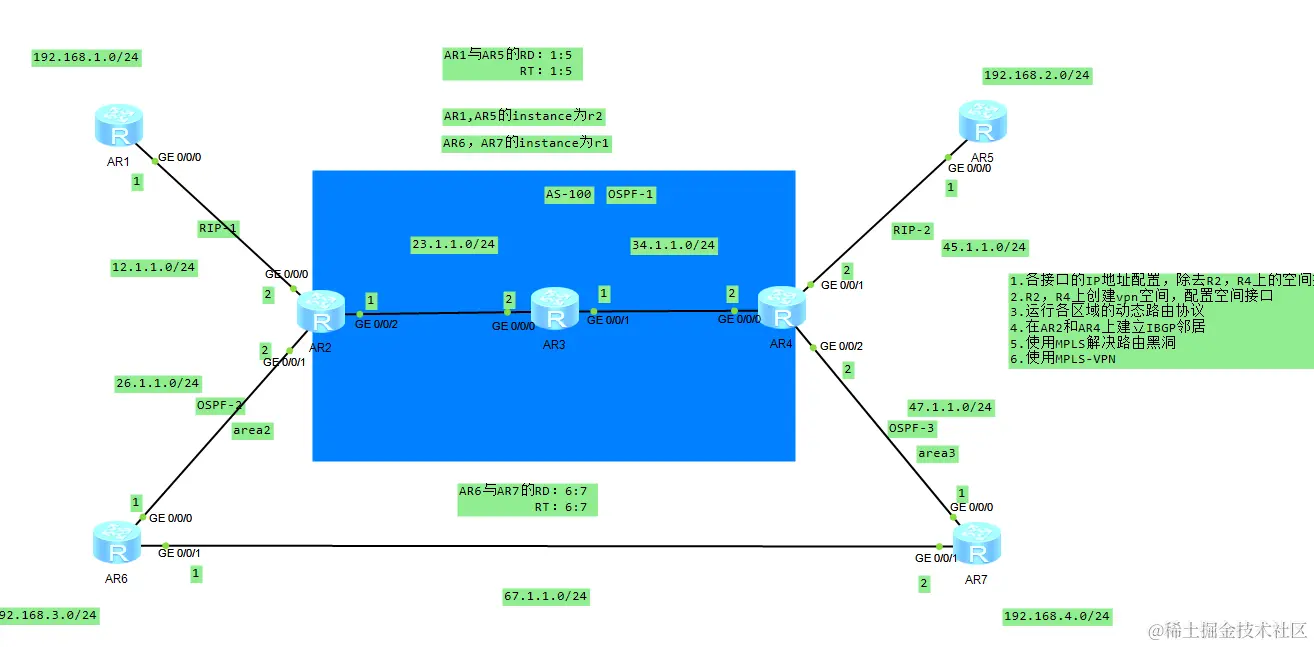

1、拓扑


2、要求

1.如图连接拓扑，合理规划IP地址，R1、R5、R6、R7各种创建一个环回，IP地址分别为192.168.1.0 、192.168.2.0、192.168.3.0、192.168.4.0 2.AS 100内使用IGP协议为OSPF ，如图运行动态路由协议 3.要求R1-R5之间启用MPLS VPN ； R6-R7之间启用MPLS VPN； 4.将两条VPN 进行合并

3、分析

1.各接口的IP地址配置，除去R2，R4上的空间接口 2.R2，R4上创建vpn空间，配置空间接口 3.运行各区域的动态路由协议 4.在AR2和AR4上建立IBGP邻居 5.使用MPLS解决路由黑洞 6.使用MPLS-VPN

4、配置内容

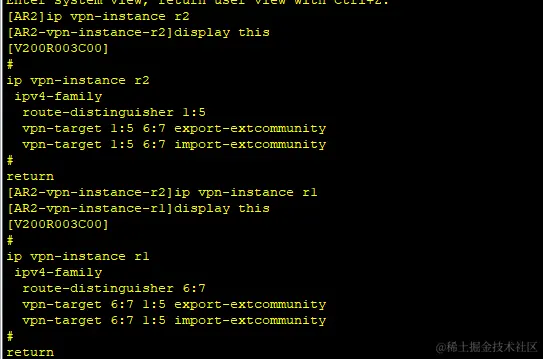

AR2的空间配置

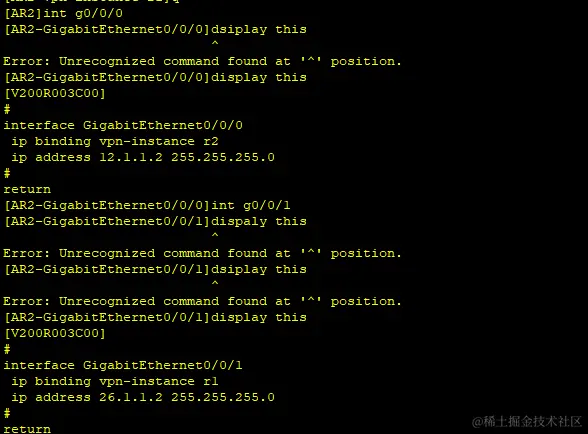

AR2上的空间接口配置


AR2上的私网配置

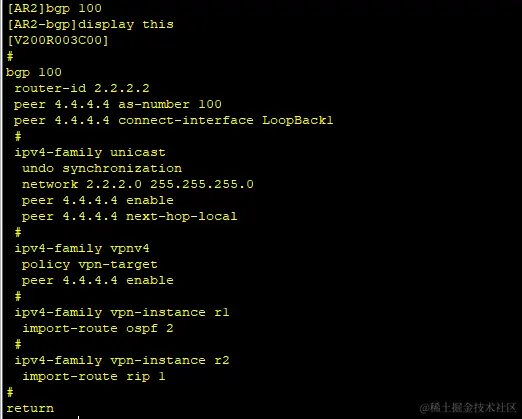

AR2上的BGP配置


AR2上的MPLS配置


AR4的空间配置

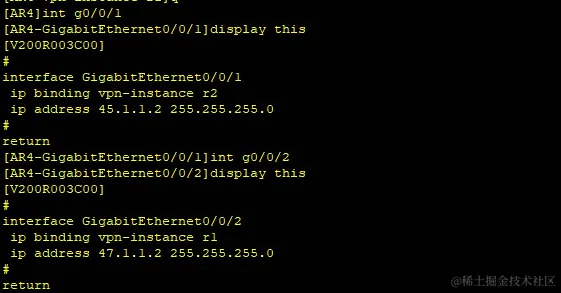

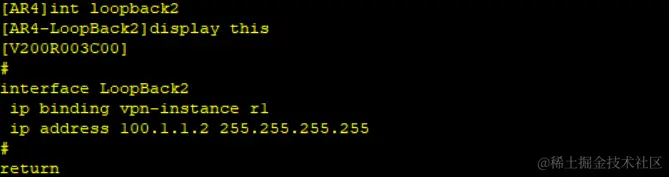

AR4上的空间接口配置

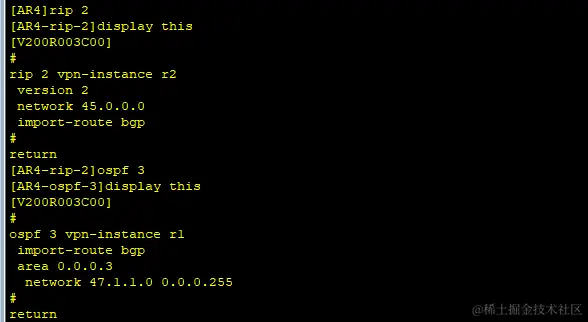

AR4上的私网配置

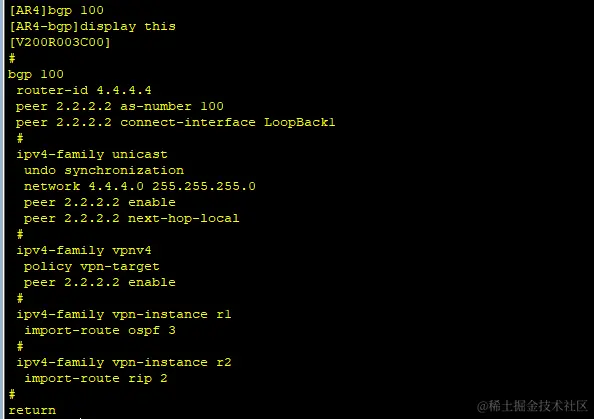

AR4上的BGP配置

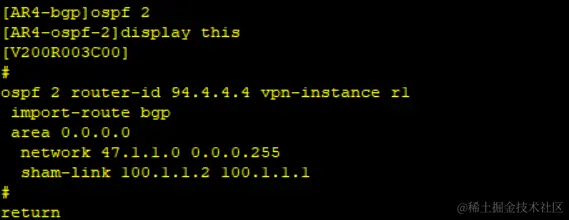

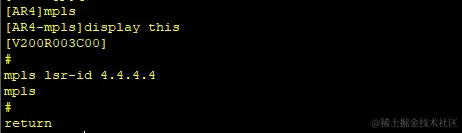

AR4上的MPLS配置

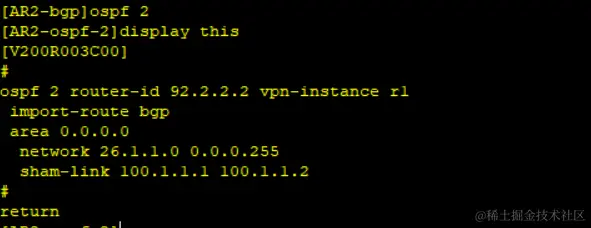

AR2和AR4之间做sham-link备份链路







5、测试

AR1的RIP路由表

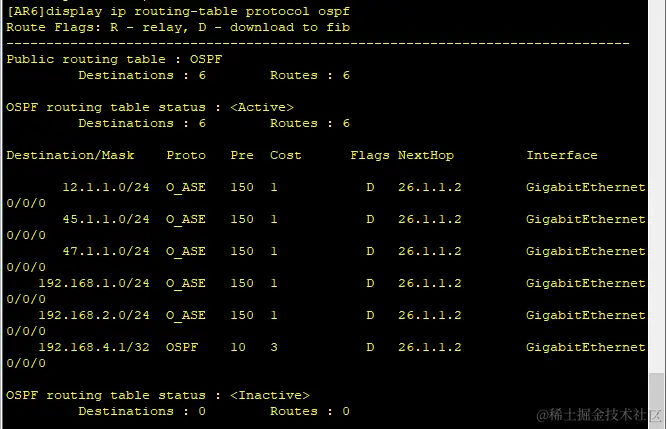

AR6的OSPF路由表

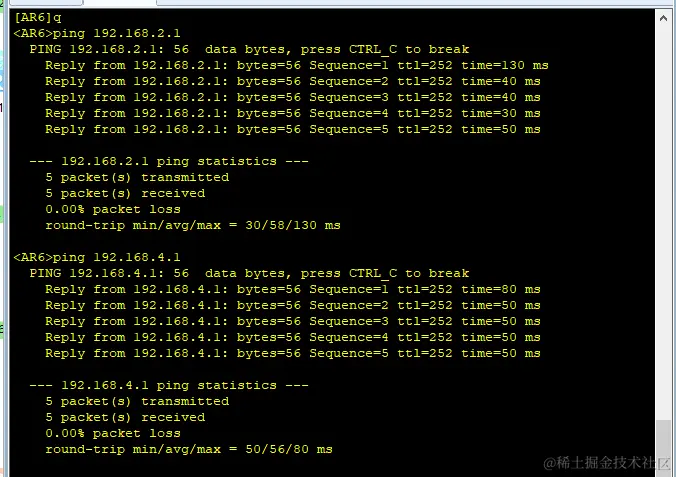

AR6 ping AR5和AR7的环回

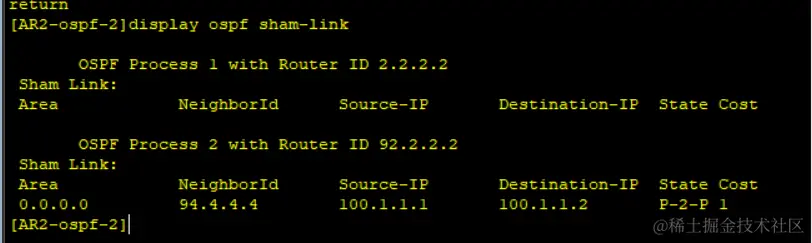

在AR2上查看sham-link表
