大家好，我是Zhan，一名个人练习时长一年半的大二后台练习生，最近在学MySQL高级篇，欢迎各路大佬一起交流讨论
👉本篇速览
在前面对InnoDB存储引擎的的学习中，我们学习到了MySQL的逻辑存储结构、InnoDB存储引擎的内存、磁盘结构以及后台线程、以及事务原子性、持久性、一致性的实现原理，不过我们埋了一个坑，事务隔离性的实现，这就是本文的重点，其实锁已经对事务的隔离性贡献了一部分，但是MVCC也是支持事务隔离性很重要的一部分，也是面试高频考点，本文将带着大家，从以下五个方面，深入了解MVCC：
- 1️⃣ MVCC-基本概念
- 2️⃣ 数据库中的三个隐藏字段
- 3️⃣ undolog是如何帮助实现MVCC的
- 4️⃣ readView又是如何帮助实现MVCC的
- 5️⃣ 综合上述三点对MVCC进行原理分析
Tips：本篇知识点比较多、比较密集、大家可以慢慢来看，相信认真啃完后会有不小的收获！
1️⃣ MVCC-基本概念
MVCC这里面涉及的知识点和概念比较多，并且相对复杂，因此，我们在讲解MVCC之前，有必要对MVCC的基本概念先做一个介绍，做完这些铺垫后，我们再来解析多版本并发控制（MVCC） 的底层原理：
🎐 当前读
当前读：我们读取的是记录的最新版本，读取时还要保证其他的并发事务不能修改当前记录，也就是对读取的记录进行加锁。
我们常见的当前读的操作有：SELECT……LOCK IN SHARE MODE、SELECT……FOR UPDATE、UPDATE、INSERT、DELETE

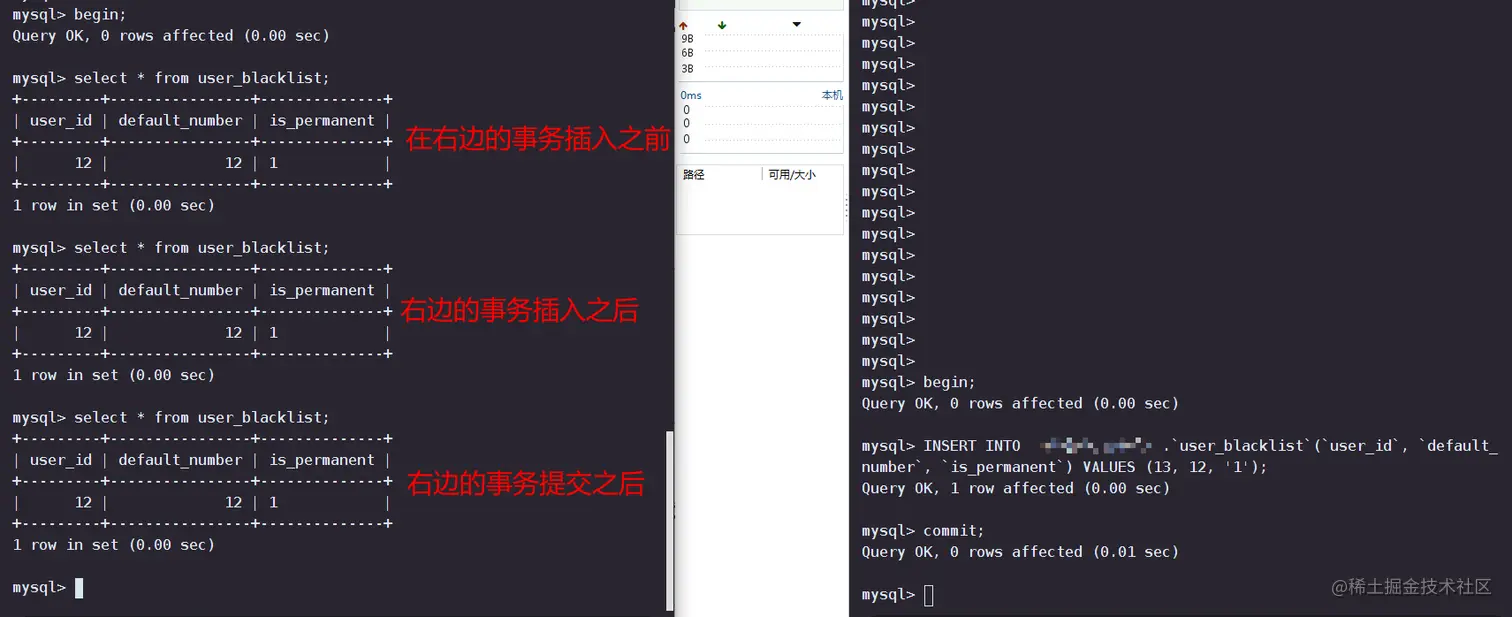

我们做个简单的示例：
左边的事务查询的过程中，右边的事务更新数据后，左边的查询的数据仍然是旧数据。右边的事务提交后，也就是数据库中的数据已经发生了改变，左边的数据仍然是没有变化。

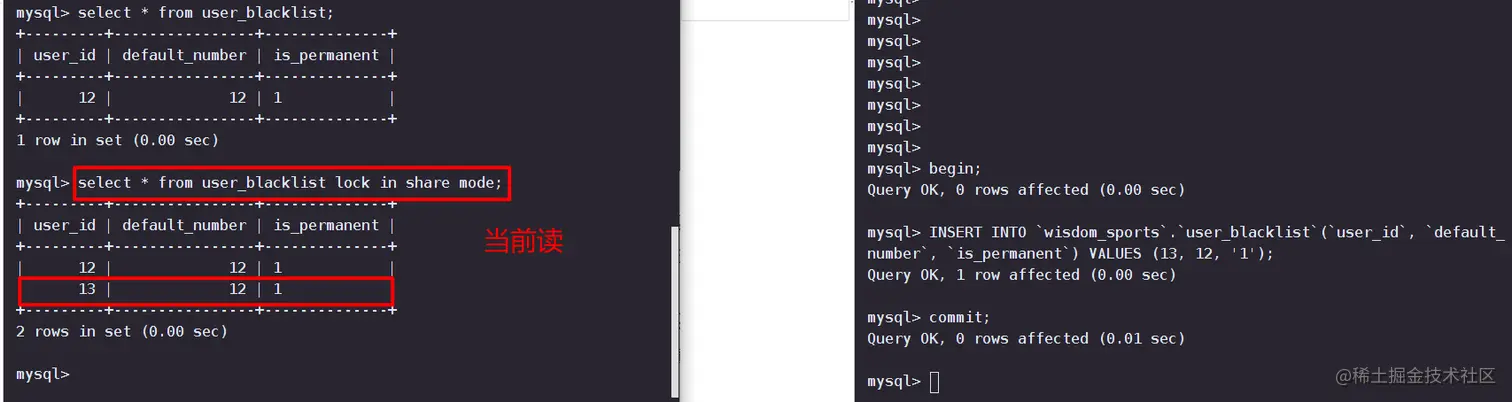

这与MySQL的事务隔离级别有关系，因为默认的隔离级别为可重复读（Repteatable Read），也就意味着SELECT语句不是当前读，那我们以 SELECT……LOCK IN SHARE MODE 作为当前读的示例，再次进入这个场景：
我们会发现当前读读到的数据是最新的数据，简单来说，当前读读取到的就是最新的数据记录。
📢 快照读
快照读：就是简单的SELECT语句，也就是我们最开始演示的，它读取的是记录数据的可见版本，可能会是历史数据，它并不加锁，是非阻塞读。
不同的事务隔离级别的快照读的实现不同：
- Read Committed：每次SELECT，都会生成一个快照读
- Repeatable Read：开启事务后，第一个SELECT语句才是快照读的地方，也就是说在第一个SELECT会产生一个快照，后续在查询的时候，就会去查询这个快照，也就是复用
- Serializable：快照读会退化为当前读，每次操作都会去加锁

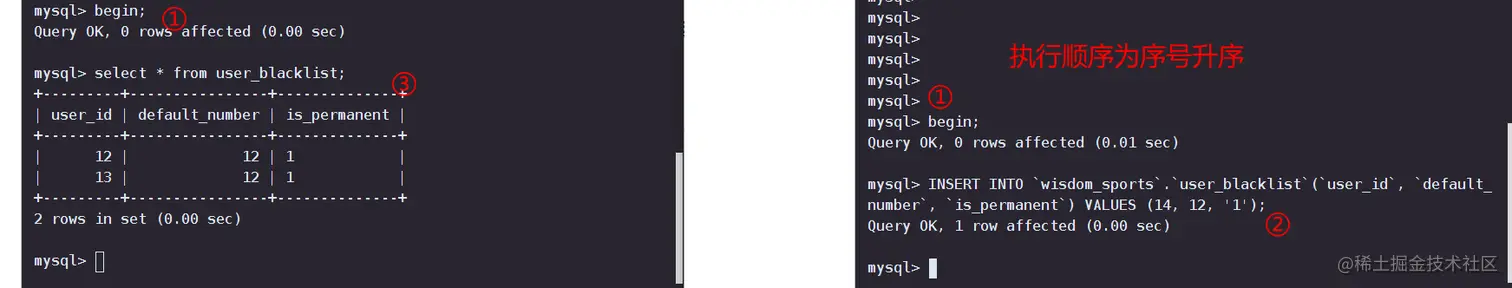

提到在RR隔离级别下，开启事务后第一个SELECT语句才产生快照，那如果在产生快照前进行了数据更新，是否产生的快照是更新后的呢，我们再次来到FinalShell做一个测试：
我们可以发现，尽管是在第一个SELECT语句才产生快照读，但是查到的数据仍然是插入前的数据
🔔 MVCC
MVCC：全称Multi-Version Concurrency Control，多版本并发控制。指的是维护一个数据的多个版本，使得读写操作没有冲突，快照读为MySQL实现MVCC提供了一个非阻塞读的功能。
MVCC的具体实现，依赖于数据库记录的三个隐式字段、undo log日志、readView，MVCC实现原理就取决于这三块内容，这就是本文的第二、三、四点，我们将针对这三点，做一个详细的讲解，从而了解MVCC底层的原理是怎么实现的
2️⃣ 隐式字段
我们在讲数据库的逻辑存储结构的时候，有提到，数据库的行，也就是数据是存在两个隐藏的字段的：BD_TRX_ID、DB_ROLL_PTR
但是我们在上面也提到了，是数据库记录的三个隐式字段，是因为还有一个DB_ROW_ID，这三个字段分别的含义如下：
| 隐藏字段 | 含义 |
|---|---|
| DB_TRX_ID | 最近修改事务ID，记录 插入这条记录或者最后一次修改该记录的事务ID |
| DB_ROLL_PTR | 回滚指针，指向这条记录的上一个版本，用于配合undo log，指向上一个版本 |
| DB_ROW_ID | 隐藏主键，如果表结构没有主键，将会生成该隐藏字段，也就是说表中有主键，就不会出现该隐式字段 |
那我们想要去确认是否存在隐式字段，以及隐式字段相关信息，就需要去查看表的结构，也就是我们在讲解存储引擎时提到的IDB文件，并使用命令：ibd2sdi xxx.ibd进行查看：

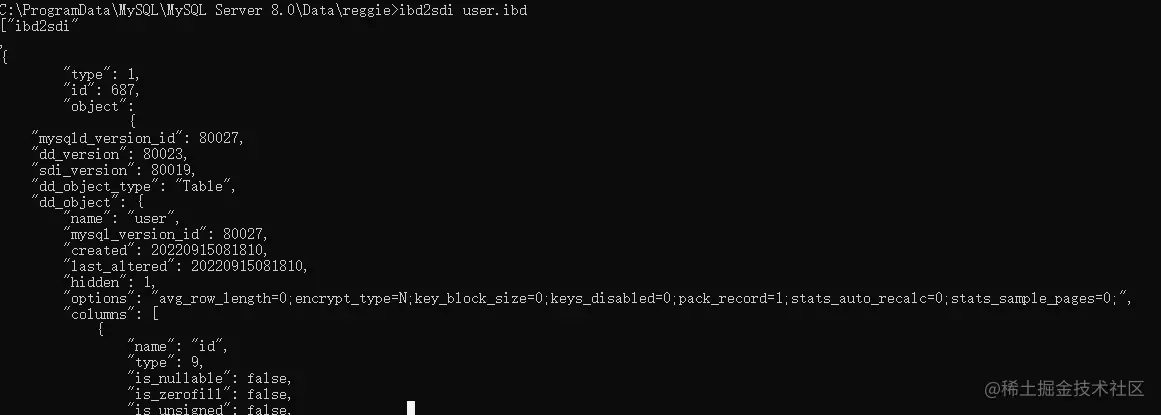

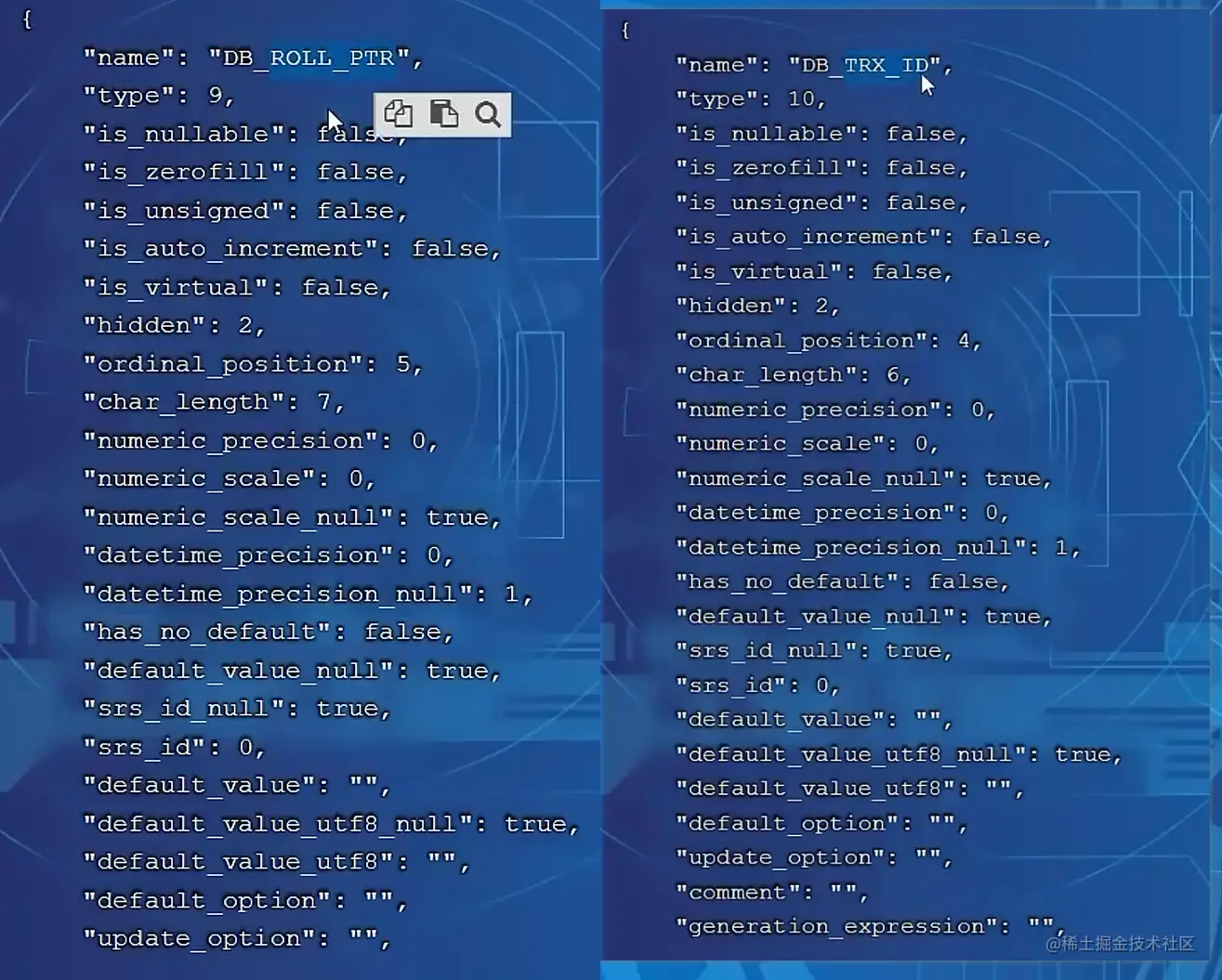

这是我们使用命令得到的信息，由于比较长，我们只截取我们需要的数据：DB_ROLL_PTR、DB_TRX_ID
这里没有DB_ROW_ID，因为存在主键，所以就不会出现该隐式字段
3️⃣ Undo Log & MVCC
Undo Log：回滚日志，在insert、update、delete的时候产生的便于数据回滚的日志
在使用结束，即事务结束后，是可以被删除的，但是什么时候是立即删除，什么时候是不会立即删除呢，就分为以下两种
- 当insert的时候，产生的undo log日志只在回滚时需要，在事提交或者回滚后，可以被立即删除掉，
- 当update、delete的时候，产生的undo log日志不仅在回滚的时候需要，在快照读的时候也需要，不会立即删除
🔗 Undo Log 版本链
我们暂时不去想Undo Log 版本链是什么，先来看看这个场景：
先新插入一条数据，其各字段的值如下：
现有四个事务操作该记录，操作的方式和顺序如下，时间从上到下：
| 事务1 | 事务2 | 事务3 | 事务4 |
|---|---|---|---|
| 开始事务 | 开始事务 | 开始事务 | 开始事务 |
| 修改id为30的记录的age为3 | 查询id为30的记录 | ||
| 提交事务 | |||
| 修改name为A3 | |||
| 查询id为30的记录 | |||
| 提交事务 | |||
| 修改age为10 | |||
| 查询id为30的记录 | |||
| 查询id为30的记录 | |||
| 提交事务 |
我们按照时间线来模拟一下事务的执行：
-

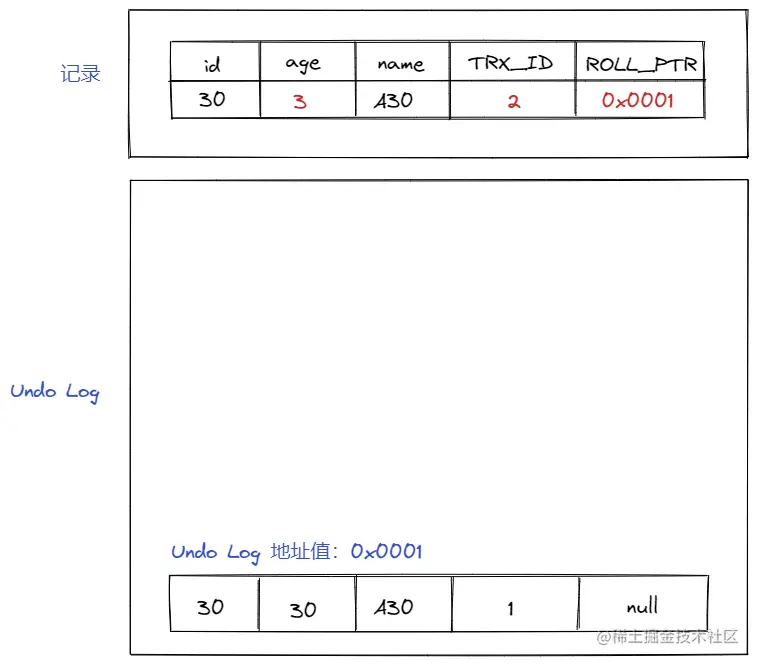

首先事务1修改年龄为3，在修改这条记录之前，需要记录undo log日志用于数据回滚，在记录结束后，会去进行更新操作：
这里为了可视化，记录的是物理日志，实际上应该是：
UPDATE user SET age = 30 where id = 30 这条SQL语句
-

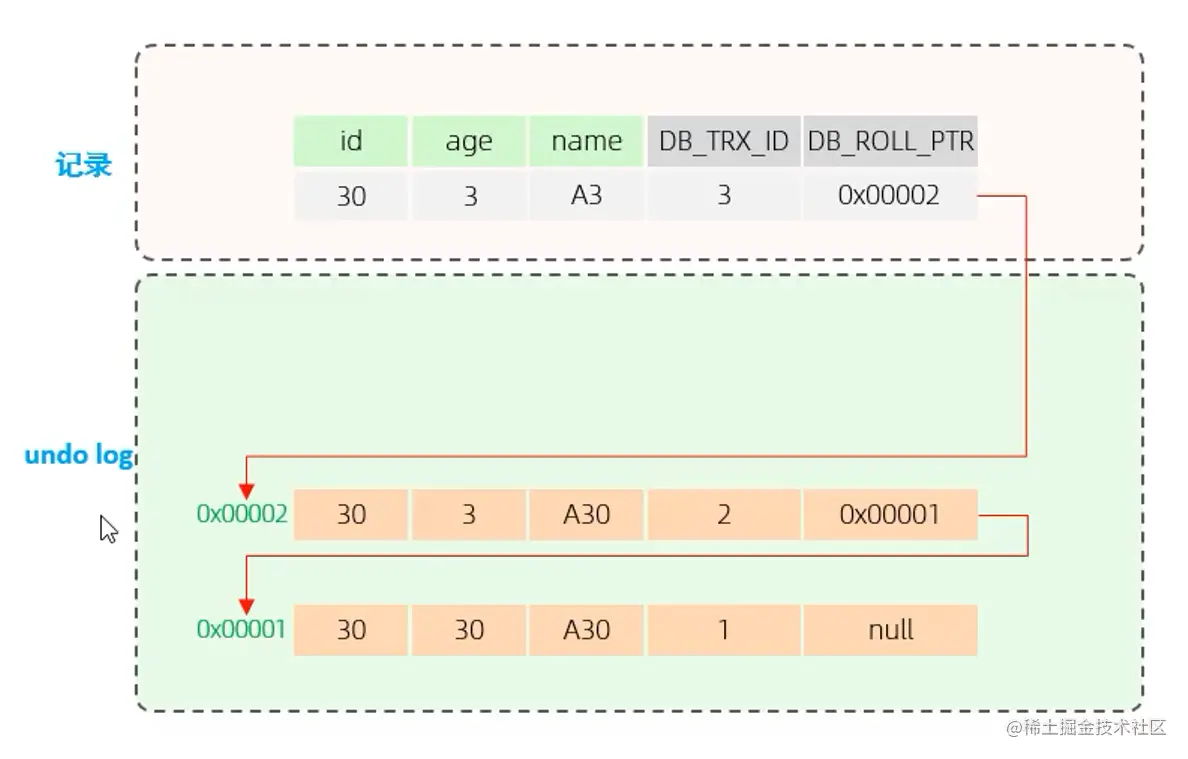

然后事务2开启事务，修改name为A3，此时图就变为了：

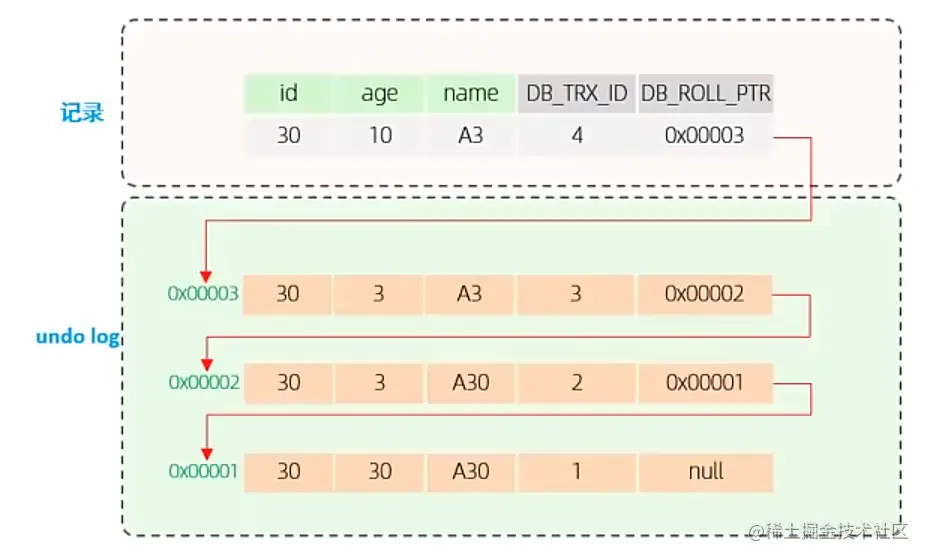

3. 依次类推事务3和事务4，就能得到：
所以这样就形成了undo Log版本链，不同的事务或者相同的事务对同一条记录进行修改，会导致该记录的undolog生成一条记录版本链表，链表的头部是最新的记录，链表的尾部是最早的旧记录。
当我们在进行查询的时候，应该返回哪一个版本呢，这并不由undolog版本链控制，而是MVCC实现原理的第三个组件：ReadView，我们在下文来探讨：
4️⃣ ReadView & MVCC
ReadView：读视图，是快照读SQL执行时MVCC提取数据的依据，记录并维护当前未提交的事务id。我们先回顾一下快照读：它读取的是记录数据的可见版本，可能会是历史数据。在刚才的讲解中我们提到：undolog版本链，在版本链中产生的记录都是历史记录，而快照读读取的究竟是哪个历史记录，就是由ReadView决定的。
那么ReadView是怎么实现的呢，我们先看看它的四个核心字段：
| 字段 | 含义 |
|---|---|
| m_ids | 当前活跃（未提交的事务）的事务ID集合 |
| min_trx_id | 最小活跃事务ID |
| max_trx_id | 预分配事务ID，当前最大事务ID+1（因为事务ID是自增的） |
| creator_trx_id | ReadView创建者的事务ID |
有了上面的前置知识，我们来看看版本链数据访问规则，如果当前的事务ID为trx_id：
- trx_id == creator_trx_id 代表可以访问该版本，说明这个更改是当前这个事务做的
- trx_id < min_trx_id 代表可以访问该版本，说明数据的更改已经提交了
- trx_id > max_trx_id 代表不可以访问该版本，说明这个事务是在ReadView生成后才开启的
- min_trx_id <= trx_id <= max_trx_id 如果 trx_id 不在 m_ids 中是可以访问该版本的，说明该数据已经提交
这个听起来有点不好理解，当然如果细心去揣摩是能够发现上述的访问规则是没有问题的，但是为了方便大家理解，我们将在下面的原理分析中，进行实际场景的使用。
在此之前，我们首先要了解到一点：不同的隔离级别，生成ReadView的时机不同：
- READ COMMITTED：在事务每次执行快照读的时候生成 ReadView
- REPEATABLE READ：仅仅 在事务第一次执行快照读的时候生成 ReadView
5️⃣ 原理分析
这里我们将带着上面的四个规则，进入实际场景，分别分析两种隔离级别下事务原理：
🛠 RC级别

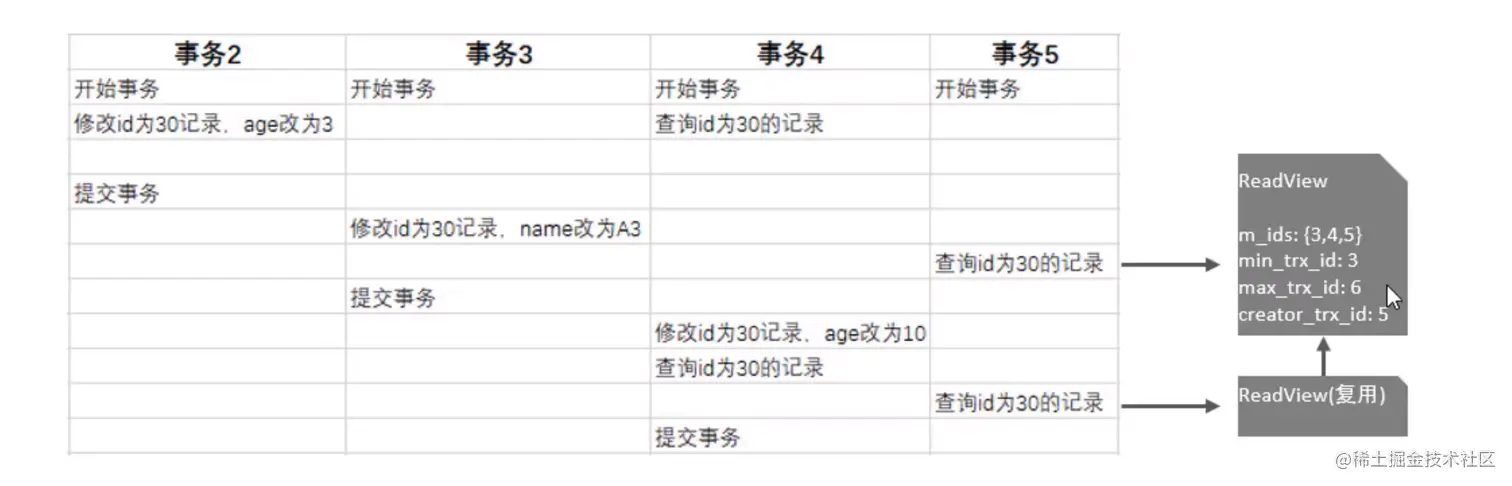

还是之前的四个事务，但是我们只分析事务5的两个快照读：
生成快照读的时候的四个字段我们并不难理解。
比如第一个快照读，此时尚未提交的事务为3,4,5，因此m_ids:[3,4,5]，其中最小的为3，最大的加一为6，因此min_trx_id = 3,max_trx_id = 6，创建这个快照读的事务为5，因此creator_trx_id = 5：
第二个快照读依次类推也能得出，那么两个快照读的信息的我们都了解了，我们先从第一个快照读开始分析：

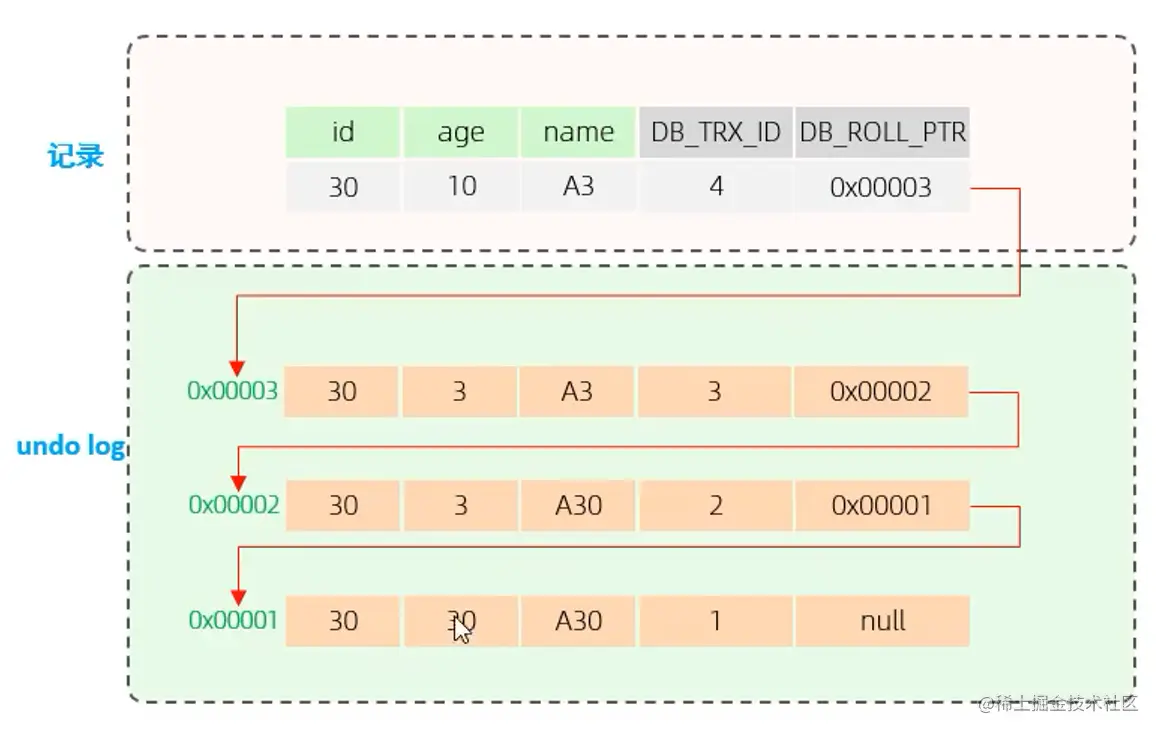

在之前讲undo log版本链的时候我们得到了这张图：

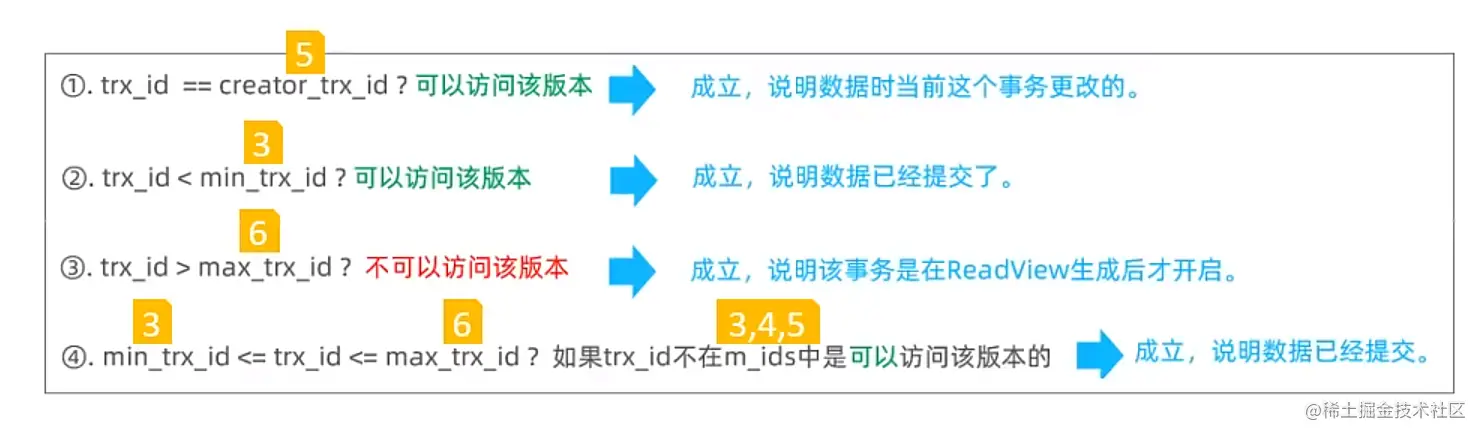

现在我们就要借用这张图和四个规则开始匹配，根据已知的数据，我们可以把规则中的数据填上方便我们进行匹配：
从版本链的最新的数据开始遍历：
- 首先事务ID为4，发现四条规则都匹配不上：4 != 5, 4 > 3, 4 < 6, 4虽然在3-6之间，但是存在于m_ids中
- 然后拿到版本链的下一个数据，事务ID为3：3 != 5, 3 == 3, 3 < 6, 3虽然在3-6之间，但是存在于m_ids中

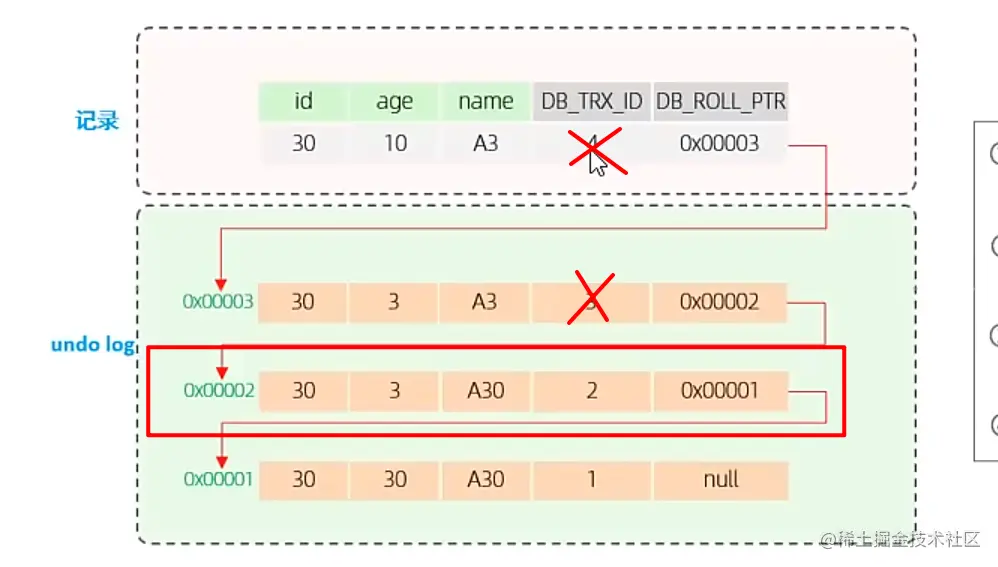

- 然后拿到版本链的下一个数据，事务ID为2，匹配上了第二条规则，此时我们就确定该数据的版本是可以访问的，因此此处ReadView得到的数据就是版本链中事务Id为2的数据：
这么一看，好像我们今天提到的隐藏字段、undoLog版本链、ReadView就全部串起来了，首先是UndoLog版本链中的数据是需要隐藏字段的，然后ReadView需要遍历UndoLog版本链，找到合适的能够访问的数据。
我们此时来分析第二个快照读就应该熟练很多了：
- 首先把已知的数据代入进规则，方便后续进行比较：
- 然后遍历版本链，最后发现符合规则的数据为：事务ID为3的那条数据
⚒ RR级别
其实RR级别和RC级别的区别并不在于比较规则和比较流程，唯一的区别就在于ReadView的生成时机：
- RR 隔离级别下，仅仅在事务进行第一次快照读的时候生成ReadView，后续再复用该ReadView
- RC 隔离级别下，每次在事务进行快照读的时候就会生成ReadView
也就是说，对于RR级别的ReadView为：
后续的比较我们就不再进行了，相信大家也能在脑海中想到了
💬 总结
本文讲解了MVCC的实现原理，MVCC的实现实际上是三个部分：隐藏字段、UndoLog版本链、ReadView：
- 隐藏字段：主要取决于其中的两个隐藏字段：事务ID和回滚指针
- UndoLog版本链：这是我们在查询时选择版本，去遍历的链表，链表的头部是最新的数据
- ReadView：生成的ReadView以及它的四个字段，能够帮助我们正确的匹配到能够访问的版本的数据
本文我们讲了MVCC的底层实现原理，知识点比较密集，大家可以慢慢看
MVCC加上我们之前学到的三种粒度锁就能完成InnoDB存储引擎事务的隔离性，而undoLog、redoLog能够实现事务的原子性、一致性、持久性，至此，事务实现底层原理 the end！
