ConstraintLayout 你真的会用了吗

阿健君
216 阅读6分钟

ConstraintLayout 即约束布局，也是 Android Studio 的默认布局，可以减少布局的层级，改善布局性能。不夸张地说，它基本上可以实现任何你想要的布局效果。

基本属性

可以让本 View 的一个方向置于目标 View 的一个方向，比如 layout_constraintBottom_toBottomOf 表示本 View 的下面置于目标 View 的下面，与此类似的还有 layout_constraintEnd_toEndOf， layout_constraintStart_toStartOf，layout_constraintTop_toTopOf，layout_constraintBottom_toTopOf 等等。

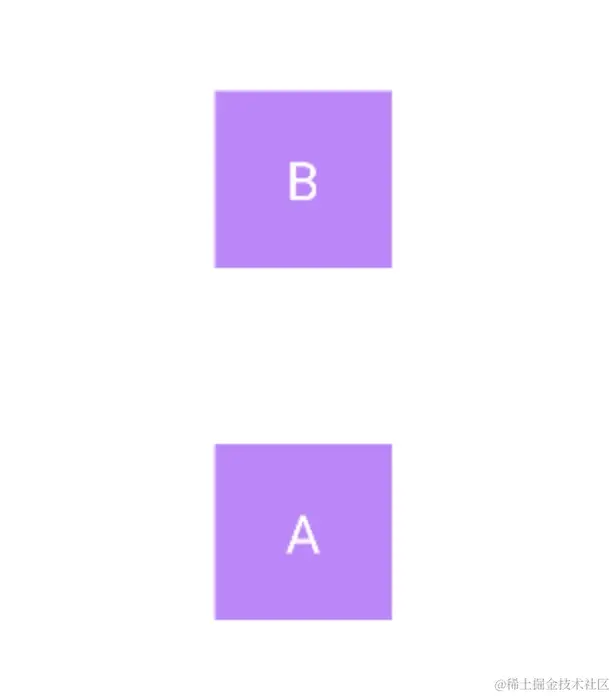

例如，B 放在 A 的上面，就可以让 B 的下面置于 A 的上面

<?xml version="1.0" encoding="utf-8"?>
<androidx.constraintlayout.widget.ConstraintLayout xmlns:android="http://schemas.android.com/apk/res/android"
    xmlns:app="http://schemas.android.com/apk/res-auto"
    xmlns:tools="http://schemas.android.com/tools"
    android:layout_width="match_parent"
    android:layout_height="match_parent"
    tools:context=".MainActivity">

    <TextView
        android:id="@+id/a"
        android:layout_width="100dp"
        android:layout_height="100dp"
        android:background="@color/purple_200"
        android:gravity="center"
        android:text="@string/a"
        android:textColor="@color/white"
        android:textSize="30sp"
        app:layout_constraintBottom_toBottomOf="parent"
        app:layout_constraintEnd_toEndOf="parent"
        app:layout_constraintStart_toStartOf="parent"
        app:layout_constraintTop_toTopOf="parent" />

    <TextView
        android:id="@+id/b"
        android:layout_width="100dp"
        android:layout_height="100dp"
        android:background="@color/purple_200"
        android:gravity="center"
        android:text="@string/b"
        android:textColor="@color/white"
        android:textSize="30sp"
        app:layout_constraintBottom_toTopOf="@id/a"
        app:layout_constraintEnd_toEndOf="parent"
        app:layout_constraintStart_toStartOf="parent"
        app:layout_constraintTop_toTopOf="parent" />

</androidx.constraintlayout.widget.ConstraintLayout>

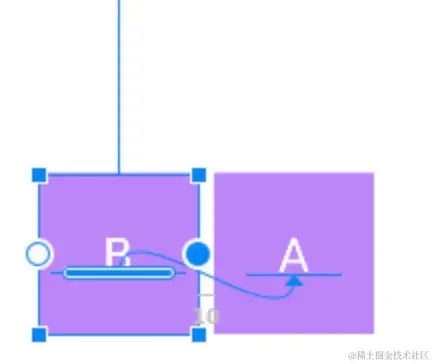

还有一个属性就是 layout_constraintBaseline_toBaselineOf，这个可以让其内部文字对齐。


约束强度

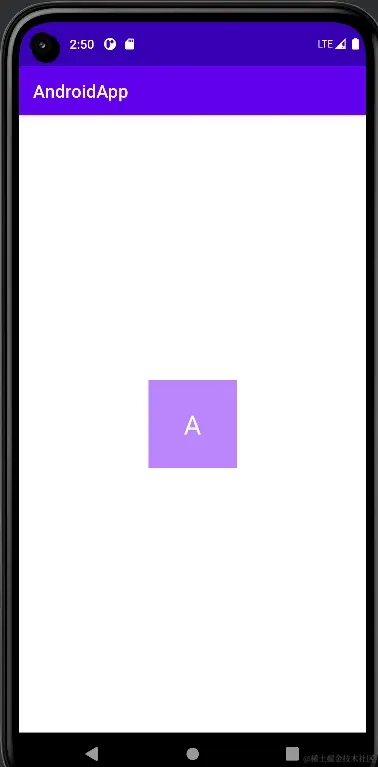

利用 layout_constraintHorizontal_bias 和 layout_constraintVertical_bias，可以设置控件在水平和垂直方向上的偏移量，值为 0-1， 比如，让一个控件居中显示，我们会这样写

<?xml version="1.0" encoding="utf-8"?>
<androidx.constraintlayout.widget.ConstraintLayout xmlns:android="http://schemas.android.com/apk/res/android"
    xmlns:app="http://schemas.android.com/apk/res-auto"
    xmlns:tools="http://schemas.android.com/tools"
    android:layout_width="match_parent"
    android:layout_height="match_parent"
    tools:context=".MainActivity">

    <TextView
        android:id="@+id/a"
        android:layout_width="100dp"
        android:layout_height="100dp"
        android:background="@color/purple_200"
        android:gravity="center"
        android:text="@string/a"
        android:textColor="@color/white"
        android:textSize="30sp"
        app:layout_constraintBottom_toBottomOf="parent"
        app:layout_constraintEnd_toEndOf="parent"
        app:layout_constraintStart_toStartOf="parent"
        app:layout_constraintTop_toTopOf="parent" />

</androidx.constraintlayout.widget.ConstraintLayout>

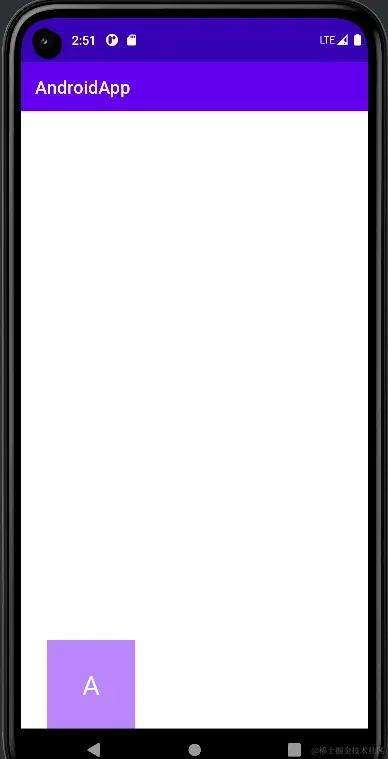

现在，它的上下左右的剩余空间都占50%，现在我想让它的左侧剩余空间从50%变成10%，上面的剩余空间从50%变成100%，可以这么干

<?xml version="1.0" encoding="utf-8"?>
<androidx.constraintlayout.widget.ConstraintLayout xmlns:android="http://schemas.android.com/apk/res/android"
    xmlns:app="http://schemas.android.com/apk/res-auto"
    xmlns:tools="http://schemas.android.com/tools"
    android:layout_width="match_parent"
    android:layout_height="match_parent"
    tools:context=".MainActivity">

    <TextView
        android:id="@+id/a"
        android:layout_width="100dp"
        android:layout_height="100dp"
        android:background="@color/purple_200"
        android:gravity="center"
        android:text="@string/a"
        android:textColor="@color/white"
        android:textSize="30sp"
        app:layout_constraintBottom_toBottomOf="parent"
        app:layout_constraintEnd_toEndOf="parent"
        app:layout_constraintHorizontal_bias="0.1"
        app:layout_constraintStart_toStartOf="parent"
        app:layout_constraintTop_toTopOf="parent"
        app:layout_constraintVertical_bias="1" />

</androidx.constraintlayout.widget.ConstraintLayout>


Visibility 属性

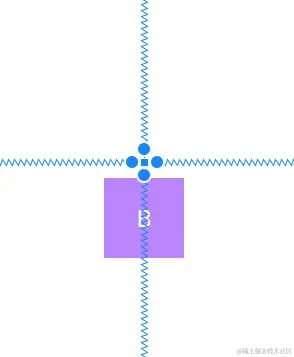

在 ConstraintLayout 布局中，visibility 属性设置为 gone 的话，可以理解为该 View 被缩小成一个不可见的小点，而其他对其有约束的 View 依照该点来进行定位。 比如，现在有两个TextView

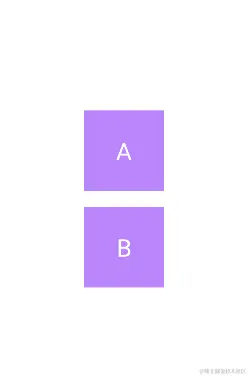

如果这时，将A设置成不可见，那B的位置会有些改变


这时，我们可以通过 layout_goneMarginTop，layout_goneMarginBottom，layout_goneMarginStart，layout_goneMarginEnd 属性来设置与之的距离，这类属性只在A的visibility 属性为 gone 时生效。

<?xml version="1.0" encoding="utf-8"?>
<androidx.constraintlayout.widget.ConstraintLayout xmlns:android="http://schemas.android.com/apk/res/android"
    xmlns:app="http://schemas.android.com/apk/res-auto"
    xmlns:tools="http://schemas.android.com/tools"
    android:layout_width="match_parent"
    android:layout_height="match_parent"
    tools:context=".MainActivity">

    <TextView
        android:id="@+id/a"
        android:layout_width="100dp"
        android:layout_height="100dp"
        android:background="@color/purple_200"
        android:gravity="center"
        android:text="@string/a"
        android:textColor="@color/white"
        android:textSize="30sp"
        android:visibility="gone"
        app:layout_constraintBottom_toBottomOf="parent"
        app:layout_constraintEnd_toEndOf="parent"
        app:layout_constraintStart_toStartOf="parent"
        app:layout_constraintTop_toTopOf="parent" />

    <TextView
        android:id="@+id/b"
        android:layout_width="100dp"
        android:layout_height="100dp"
        android:layout_marginTop="20dp"
        android:background="@color/purple_200"
        android:gravity="center"
        android:text="@string/b"
        android:textColor="@color/white"
        android:textSize="30sp"
        app:layout_constraintEnd_toEndOf="parent"
        app:layout_constraintStart_toStartOf="parent"
        app:layout_constraintTop_toBottomOf="@+id/a"
        app:layout_goneMarginTop="70dp" />

</androidx.constraintlayout.widget.ConstraintLayout>

控件宽高比

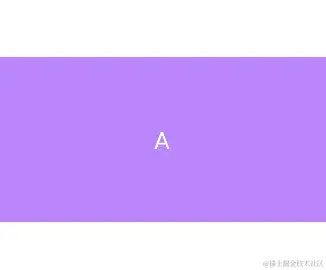

如果想实现固定宽高比的话，可以使用 layout_constraintDimensionRatio 属性，至少设置 layout_width 或 layout_height 为0

<?xml version="1.0" encoding="utf-8"?>
<androidx.constraintlayout.widget.ConstraintLayout xmlns:android="http://schemas.android.com/apk/res/android"
    xmlns:app="http://schemas.android.com/apk/res-auto"
    xmlns:tools="http://schemas.android.com/tools"
    android:layout_width="match_parent"
    android:layout_height="match_parent"
    tools:context=".MainActivity">

    <TextView
        android:id="@+id/a"
        android:layout_width="0dp"
        android:layout_height="0dp"
        android:background="@color/purple_200"
        android:gravity="center"
        android:text="@string/a"
        android:textColor="@color/white"
        android:textSize="30sp"
        app:layout_constraintBottom_toBottomOf="parent"
        app:layout_constraintDimensionRatio="4:2"
        app:layout_constraintEnd_toEndOf="parent"
        app:layout_constraintStart_toStartOf="parent"
        app:layout_constraintTop_toTopOf="parent" />


</androidx.constraintlayout.widget.ConstraintLayout>

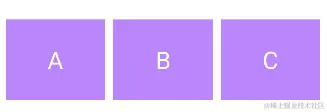

子控件之间的宽高占比

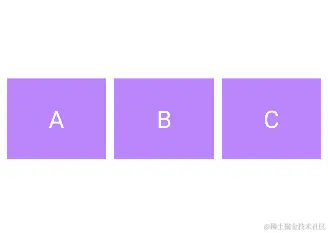

我们知道，LinearLayout 可以为子控件设置 layout_weight 属性，控制子控件之间的宽高占比，ConstraintLayout 也可以，对应的属性是 layout_constraintHorizontal_weight，layout_constraintVertical_weight

<?xml version="1.0" encoding="utf-8"?>
<androidx.constraintlayout.widget.ConstraintLayout xmlns:android="http://schemas.android.com/apk/res/android"
    xmlns:app="http://schemas.android.com/apk/res-auto"
    xmlns:tools="http://schemas.android.com/tools"
    android:layout_width="match_parent"
    android:layout_height="match_parent"
    tools:context=".MainActivity">

    <TextView
        android:id="@+id/a"
        android:layout_width="0dp"
        android:layout_height="100dp"
        android:layout_marginStart="10dp"
        android:background="@color/purple_200"
        android:gravity="center"
        android:text="@string/a"
        android:textColor="@color/white"
        android:textSize="30sp"
        app:layout_constraintBottom_toBottomOf="parent"
        app:layout_constraintEnd_toStartOf="@+id/b"
        app:layout_constraintHorizontal_weight="1"
        app:layout_constraintStart_toStartOf="parent"
        app:layout_constraintTop_toTopOf="parent" />

    <TextView
        android:id="@+id/b"
        android:layout_width="0dp"
        android:layout_height="100dp"
        android:layout_marginStart="10dp"
        android:background="@color/purple_200"
        android:gravity="center"
        android:text="@string/b"
        android:textColor="@color/white"
        android:textSize="30sp"
        app:layout_constraintBottom_toBottomOf="parent"
        app:layout_constraintEnd_toStartOf="@+id/c"
        app:layout_constraintHorizontal_weight="1"
        app:layout_constraintStart_toEndOf="@+id/a"
        app:layout_constraintTop_toTopOf="parent" />

    <TextView
        android:id="@+id/c"
        android:layout_width="0dp"
        android:layout_height="100dp"
        android:layout_marginStart="10dp"
        android:layout_marginEnd="10dp"
        android:background="@color/purple_200"
        android:gravity="center"
        android:text="@string/c"
        android:textColor="@color/white"
        android:textSize="30sp"
        app:layout_constraintBottom_toBottomOf="parent"
        app:layout_constraintEnd_toEndOf="parent"
        app:layout_constraintHorizontal_weight="1"
        app:layout_constraintStart_toEndOf="@+id/b"
        app:layout_constraintTop_toTopOf="parent" />

</androidx.constraintlayout.widget.ConstraintLayout>

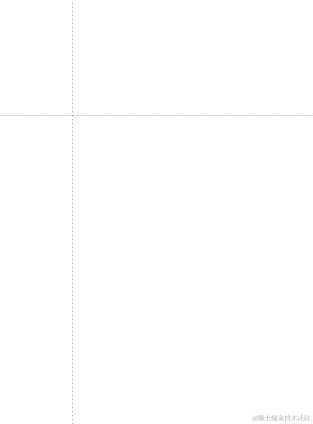

锚向指示线

当我们需要任意位置的锚点时，可以使用 Guideline 来帮助定位，它的宽度和高度均为0，可见性也为 GONE，它是为了帮助其他 View 定位而存在的，并不会出现在实际页面上。

    <androidx.constraintlayout.widget.Guideline
        android:id="@+id/guideline_horizontal"
        android:layout_width="wrap_content"
        android:layout_height="wrap_content"
        android:orientation="horizontal"
        app:layout_constraintGuide_percent="0.2" />

    <androidx.constraintlayout.widget.Guideline
        android:id="@+id/guideline_vertical"
        android:layout_width="wrap_content"
        android:layout_height="wrap_content"
        android:orientation="vertical"
        app:layout_constraintGuide_begin="100dp" />

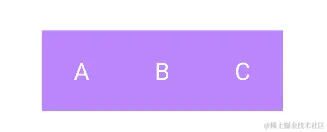

Chain 链

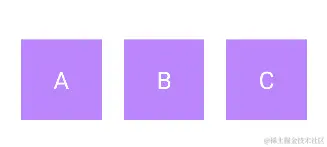

Chain 链是一种特殊的约束，是用来分发链条剩余空间位置的。几个View之间通过双向连接而互相约束对方的位置，就叫链条，像这种


链条分为水平链条和竖直链条，分别用 layout_constraintHorizontal_chainStyle 和 layout_constraintVertical_chainStyle 两个属性来设置。 属性值有三种：spread，spread_inside，packed

layout_constraintHorizontal_chainStyle="spread"


layout_constraintHorizontal_chainStyle="spread_inside"


layout_constraintHorizontal_chainStyle="packed"


<?xml version="1.0" encoding="utf-8"?>
<androidx.constraintlayout.widget.ConstraintLayout xmlns:android="http://schemas.android.com/apk/res/android"
    xmlns:app="http://schemas.android.com/apk/res-auto"
    xmlns:tools="http://schemas.android.com/tools"
    android:layout_width="match_parent"
    android:layout_height="match_parent"
    tools:context=".MainActivity">

    <TextView
        android:id="@+id/a"
        android:layout_width="100dp"
        android:layout_height="100dp"
        android:background="@color/purple_200"
        android:gravity="center"
        android:text="@string/a"
        android:textColor="@color/white"
        android:textSize="30sp"
        app:layout_constraintBottom_toBottomOf="parent"
        app:layout_constraintEnd_toStartOf="@+id/b"
        app:layout_constraintHorizontal_chainStyle="packed"
        app:layout_constraintStart_toStartOf="parent"
        app:layout_constraintTop_toTopOf="parent" />

    <TextView
        android:id="@+id/b"
        android:layout_width="100dp"
        android:layout_height="100dp"
        android:background="@color/purple_200"
        android:gravity="center"
        android:text="@string/b"
        android:textColor="@color/white"
        android:textSize="30sp"
        app:layout_constraintBottom_toBottomOf="parent"
        app:layout_constraintEnd_toStartOf="@+id/c"
        app:layout_constraintHorizontal_chainStyle="packed"
        app:layout_constraintStart_toEndOf="@+id/a"
        app:layout_constraintTop_toTopOf="parent" />

    <TextView
        android:id="@+id/c"
        android:layout_width="100dp"
        android:layout_height="100dp"
        android:background="@color/purple_200"
        android:gravity="center"
        android:text="@string/c"
        android:textColor="@color/white"
        android:textSize="30sp"
        app:layout_constraintBottom_toBottomOf="parent"
        app:layout_constraintEnd_toEndOf="parent"
        app:layout_constraintHorizontal_chainStyle="packed"
        app:layout_constraintStart_toEndOf="@+id/b"
        app:layout_constraintTop_toTopOf="parent" />

</androidx.constraintlayout.widget.ConstraintLayout>
