0. 环境
- nacos版本：1.4.1
- Spring Cloud : 2020.0.2
- Spring Boot ：2.4.4
- Spring Cloud alibaba: 2.2.5.RELEASE
1. GateWay的自动配置
springboot 在引入一个新的组件时，一般都会有对应的XxxAutoConfiguration类来对该组件进行配置，GateWay也不例外，在引入了以下配置后，就会生成对应的GatewayAutoConfiguration自动配置类
<!-- gateway网关 -->
<dependency>
<groupId>org.springframework.cloud</groupId>
<artifactId>spring-cloud-starter-gateway</artifactId>
</dependency>
GatewayAutoConfiguration自动配置类信息如下：
@Configuration(proxyBeanMethods = false)
//spring.cloud.gateway.enabled配置项必须为true，自动配置才生效，默认为true
@ConditionalOnProperty(name = "spring.cloud.gateway.enabled", matchIfMissing = true)
@EnableConfigurationProperties
//自动配置前置条件：引入了WebFlux 和 HttpHandler 组件
@AutoConfigureBefore({ HttpHandlerAutoConfiguration.class,
WebFluxAutoConfiguration.class })
//自动配置后置组件：负载均衡组件
@AutoConfigureAfter({ GatewayLoadBalancerClientAutoConfiguration.class,
GatewayClassPathWarningAutoConfiguration.class })
@ConditionalOnClass(DispatcherHandler.class)
public class GatewayAutoConfiguration {
..... // 初始化各种bean
}
从配置类上的注解，可以了解到
spring.cloud.gateway.enabled配置项必须为true，自动配置才生效，默认为true- 在使用Gataway之前，必须存在
WebFlux和HttpHandler组件 - 注入
Gataway之后，需要对请求负载到某一台服务器上，所以后置组件为负载均衡组件
自动配置类GatewayAutoConfiguration在内部初始化了很多bean，列举几个重要的如下：
PropertiesRouteDefinitionLocator：用于从配置文件（yml/properties）中读取路由配置信息！RouteDefinitionLocator：把 RouteDefinition 转化为 RouteRoutePredicateHandlerMapping：类似于 mvc 的HandlerMapping，不过这里是 Gateway实现的。用于匹配对应的请求routeGatewayProperties：yml配置信息封装在 GatewayProperties 对象中AfterRoutePredicateFactory：各种路由断言工厂，正是这些断言工厂在启动时已经生成对应的bean，我们才可以在 yml 中配置一下，即可生效RetryGatewayFilterFactory：各种 Gateway 过滤器，正是这些过滤器在启动时已经生成对应的bean，我们才可以在 yml 中配置一下，即可生效GlobalFilter实现类：全局过滤器
2. GateWay的源码执行流程
GateWay采用的是webFlux的响应式编程，其整个流程与spring mvc 类似
| 框架 | Gateway | spring mvc |
|---|---|---|
| 请求分发 | DispatcherHandler | DispatcherServlet |
| 请求映射 | HandlerMapping | HandlerMapping |
| 请求适配 | HanderAdaper | HanderAdaper |
| 请求处理 | WebHander | Hander |
所有请求都会经过 gateway 的DispatcherHandler中的handle方法！可以看到该方法使用的就是webFlux的响应式编程
@Override
public Mono<Void> handle(ServerWebExchange exchange) {
if (this.handlerMappings == null) {
return createNotFoundError();
}
if (CorsUtils.isPreFlightRequest(exchange.getRequest())) {
return handlePreFlight(exchange);
}
return Flux
// 1.遍历所有的 handlerMapping
.fromIterable(this.handlerMappings)
// 2.获取对应的handlerMapping ，比如常用的 RequestMappingHandlerMapping、RoutePredicateHandlerMapping
.concatMap(mapping -> mapping.getHandler(exchange))
.next()
.switchIfEmpty(createNotFoundError())
// 3.获取对应的适配器，调用对应的处理器
.flatMap(handler -> invokeHandler(exchange, handler))
// 4.返回处理结果
.flatMap(result -> handleResult(exchange, result));
}
其实这就是 gateway的核心逻辑
2.1 路由断言HandlerMapping
进入路由断言HandlerMapping，扫描yml文件，匹配路由信息

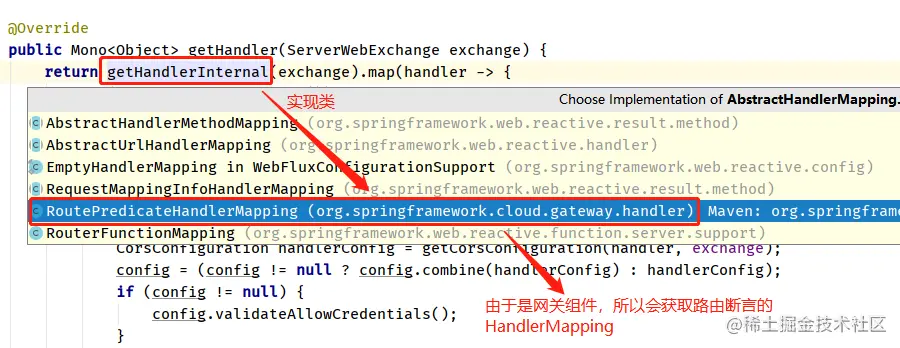

上文核心逻辑代码中getHandler(exchange)方法是获取对应的HandlerMapping。由于是网关组件，当请求进入时，会先判断路由，所以会进入实现类RoutePredicateHandlerMapping中。
org.springframework.cloud.gateway.handler.RoutePredicateHandlerMapping # getHandlerInternal 方法如下：
@Override
protected Mono<?> getHandlerInternal(ServerWebExchange exchange) {
if (this.managementPortType == DIFFERENT && this.managementPort != null
&& exchange.getRequest().getURI().getPort() == this.managementPort) {
return Mono.empty();
}
exchange.getAttributes().put(GATEWAY_HANDLER_MAPPER_ATTR, getSimpleName());
//寻找并匹配路由
return lookupRoute(exchange)
.flatMap((Function<Route, Mono<?>>) r -> {
//移除上下文中旧的属性
exchange.getAttributes().remove(GATEWAY_PREDICATE_ROUTE_ATTR);
if (logger.isDebugEnabled()) {
logger.debug(
"Mapping [" + getExchangeDesc(exchange) + "] to " + r);
}
//把该路由与上下文绑定，后续负载均衡会用
exchange.getAttributes().put(GATEWAY_ROUTE_ATTR, r);
//返回 webHandler
return Mono.just(webHandler);
}).switchIfEmpty(Mono.empty().then(Mono.fromRunnable(() -> {
exchange.getAttributes().remove(GATEWAY_PREDICATE_ROUTE_ATTR);
if (logger.isTraceEnabled()) {
logger.trace("No RouteDefinition found for ["
+ getExchangeDesc(exchange) + "]");
}
})));
}
其中lookupRoute方法会找到yml中配置的所有的路由断言工厂（Before、After、Path等等），并执行apply方法，进行路由匹配，判断是否允许请求通过！执行顺序由springboot自动配置时自己制定
protected Mono<Route> lookupRoute(ServerWebExchange exchange) {
// getRoutes 获取所有的断言工厂
return this.routeLocator.getRoutes()
.concatMap(route -> Mono.just(route).filterWhen(r -> {
exchange.getAttributes().put(GATEWAY_PREDICATE_ROUTE_ATTR, r.getId());
// 先获取Route内部的predicate属性
//然后调用apply方法 执行断言！判断请求是否通过
return r.getPredicate().apply(exchange);
})
}
其中getRoutes()方法就是通过RouteDefinitionRouteLocator从配置文件中获取所有路由的，然后把找到的路由转换成Route:
public Flux<Route> getRoutes() {
// getRouteDefinitions() 从配置文件中获取所有路由
Flux<Route> routes = this.routeDefinitionLocator.getRouteDefinitions()
// convertToRoute()：把找到的路由转换成Route
.map(this::convertToRoute);
}
Route内部结构如下
public class Route implements Ordered {
//路由id
private final String id;
//请求URI
private final URI uri;
//排序
private final int order;
//断言
private final AsyncPredicate<ServerWebExchange> predicate;
//过滤器
private final List<GatewayFilter> gatewayFilters;
//元数据
private final Map<String, Object> metadata;
}
2.2 找到对应的适配器HandlerAdaptor，执行过滤器链

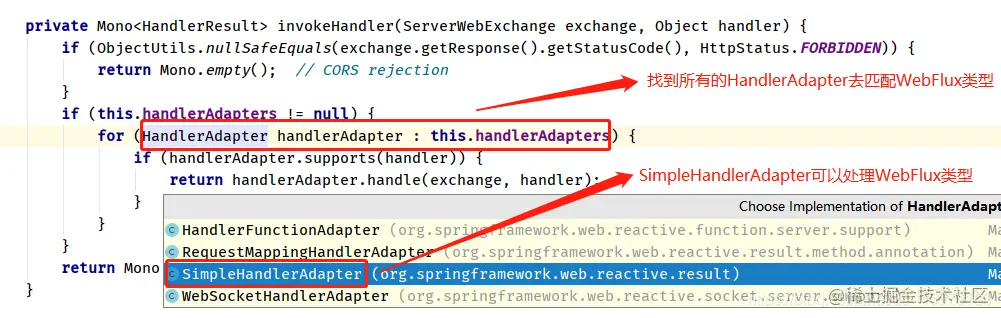

Gateway由于在第2.1步匹配路由后返回的是webHandler类型的，所以也需要找到对应的HandlerAdaptor，进入获取对应的适配器方法 invokeHandler(exchange, handler)中
SimpleHandlerAdapter 中的handle方法如下
public class SimpleHandlerAdapter implements HandlerAdapter {
@Override
public Mono<HandlerResult> handle(ServerWebExchange exchange, Object handler) {
//处理WebHandler 类型
WebHandler webHandler = (WebHandler) handler;
Mono<Void> mono = webHandler.handle(exchange);
return mono.then(Mono.empty());
}
}
其中webHandler.handle方法就是处理所有过滤器链的方法，该过滤器链包括globalFilters和gatewayFilters:
@Override
public Mono<Void> handle(ServerWebExchange exchange) {
// 1. 根据路由与上下文绑定关系，获取对应的路由Route
Route route = exchange.getRequiredAttribute(GATEWAY_ROUTE_ATTR);
List<GatewayFilter> gatewayFilters = route.getFilters();
// 2. 收集所有的 globalFilters 并放入List<GatewayFilter>
//注意这里使用了适配器模式
List<GatewayFilter> combined = new ArrayList<>(this.globalFilters);
// 3. 把 gatewayFilters 也放入List<GatewayFilter>，形成一条过滤器立案
combined.addAll(gatewayFilters);
// 4. 根据order排序
AnnotationAwareOrderComparator.sort(combined);
if (logger.isDebugEnabled()) {
logger.debug("Sorted gatewayFilterFactories: " + combined);
}
// 5. 执行过滤器链中的每一个过滤器方法！
return new DefaultGatewayFilterChain(combined).filter(exchange);
}
注意：在组装过滤器链的时候，是把globalFilters和gatewayFilters两种过滤器都放进了List<GatewayFilter>中，这是怎么做的呢？
这其实用到了一种 适配器 的设计模式！
-
如果放入的是
globalFilters，会先把globalFilters转化成GatewayFilterAdapter。GatewayFilterAdapter在内部集成了GlobalFilter，同时也实现了GatewayFilter，使globalFilters和gatewayFilters在 适配器 类GatewayFilterAdapter中共存！ -
如果放入的是
gatewayFilters，直接放入即可！
//使用适配器类GatewayFilterAdapter 解决了 globalFilters想要放入List<GatewayFilter>中的类型不一致问题
private static class GatewayFilterAdapter implements GatewayFilter {
//集成了`GlobalFilter`
private final GlobalFilter delegate;
GatewayFilterAdapter(GlobalFilter delegate) {
this.delegate = delegate;
}
//调用filter时，调的是globalFilters的filter方法！
@Override
public Mono<Void> filter(ServerWebExchange exchange, GatewayFilterChain chain) {
return this.delegate.filter(exchange, chain);
}
@Override
public String toString() {
final StringBuilder sb = new StringBuilder("GatewayFilterAdapter{");
sb.append("delegate=").append(delegate);
sb.append('}');
return sb.toString();
}
}
然后在执行过滤器链中的globalFilters和gatewayFilters的filter方法时，就会为请求加上请求头、请求参数等扩展点！
3. Gateway的负载均衡是如何实现的？
Gateway的负载均衡只需要在yml中配置 uri: lb://mall-order即可实现负载均衡，底层是由全局过滤器LoadBalancerClientFilter的filter方法去做的！
以提供者服务的http://localhost:7700/depart-provider/provider/depart/get/1为例！7700为网关Gateway的端口
public Mono<Void> filter(ServerWebExchange exchange, GatewayFilterChain chain) {
// 1. 根据路由与上下文绑定关系
// 获取原始的url：http://localhost:7700/depart-provider/provider/depart/get/1
URI url = exchange.getAttribute(GATEWAY_REQUEST_URL_ATTR);
String schemePrefix = exchange.getAttribute(GATEWAY_SCHEME_PREFIX_ATTR);
if (url == null
|| (!"lb".equals(url.getScheme()) && !"lb".equals(schemePrefix))) {
return chain.filter(exchange);
}
addOriginalRequestUrl(exchange, url);
if (log.isTraceEnabled()) {
log.trace("LoadBalancerClientFilter url before: " + url);
}
// 2. 通过ribbon的负载均衡算法，根据服务名 去nacos选择一个实例！
// 该实例就有order服务真正的 url 地址：http://localhost:9001/order/findOrderById/1
final ServiceInstance instance = choose(exchange);
if (instance == null) {
throw NotFoundException.create(properties.isUse404(),
"Unable to find instance for " + url.getHost());
}
// 3. 拿到原生的 uri ：http://localhost:8888/order/findOrderById/1
URI uri = exchange.getRequest().getURI();
String overrideScheme = instance.isSecure() ? "https" : "http";
if (schemePrefix != null) {
overrideScheme = url.getScheme();
}
// 4. 拿服务实例instance的uri替换原生的uri地址 得到 新的url
// 新的url: http://localhost:8888/order/findOrderById/1
URI requestUrl = loadBalancer.reconstructURI(
new DelegatingServiceInstance(instance, overrideScheme), uri);
if (log.isTraceEnabled()) {
log.trace("LoadBalancerClientFilter url chosen: " + requestUrl);
}
// 5. 再次记录上下文关系
exchange.getAttributes().put(GATEWAY_REQUEST_URL_ATTR, requestUrl);
// 6. 执行过滤器链中的其他过滤请求
return chain.filter(exchange);
}
