一：关于系统架构

1、系统架构包括什么形式？

（1）C/S架构

（2）B/S架构

2、C/S架构（客户端 / 服务器 ）

（1）Client / Server（客户端 / 服务器）【软件版】

（2）C/S架构的软件或者说系统有哪些呢？

        例如：QQ（先去腾讯官网下载一个QQ软件，然后把这个客户端软件安装上去，然后输入QQ号以及密码，登录之后，就可以和你的朋友聊天了，就可以使用这个软件了）

（3）C/S架构的特点：需要安装特定的客户端软件

（4）C/S架构的系统优点和缺点：

优点：

⭐️速度快：软件中的数据大部分都是集成到客户端软件当中的，很少量的数据从服务器端传送过来，所以C/S结构的系统速度快。

⭐️界面酷炫：专门的语言去实现界面的，更加灵活。

⭐️体验好：速度又快，界面又酷炫，当然体验好了。

⭐️服务器压力小：因为大量的数据都是集成在客户端软件当中，所以服务器只需要传送很少的数据量，当然服务器压力小。

⭐️安全：因为大量的数据是集成在客户端软件当中的，并且客户端有很多个，服务器虽然只有一个，就算服务器那边地震了，火灾了，服务器受损了，问题也不大，因为大量的数据在多个客户端上有缓存，有存储，所以从这个方面来说，C/S结构的系统比较安全。

缺点：

⭐️升级维护比较差劲：升级维护比较麻烦。每一个客户端软件都需要升级。有一些软件不是那么容易安装的。成本比较高。

3、B/S架构（浏览器 / 服务器 ）

（1）B/S（Browser / Server，浏览器 / 服务器） 【网页版】

例如：www.baidu.com

           https://www.sina.com.cn/

（2）B/S结构的系统是不是一个特殊的C/S系统？

        实际上B/S结构的系统还是一个C/S，只不过这个C比较特殊，这个Client是一个固定不变浏览器软件。

（3）B/S结构的系统优点和缺点：

优点：

⭐️升级维护方便，成本比较低（只需要升级服务器端即可）

⭐️不需要安装特定的客户端软件，用户操作方便。只需要打开浏览器，输入网址即可。

缺点：

⭐️速度慢：不是因为带宽低的问题，是因为所有的数据都是在服务器上，用户发送的每一个请求都是需要服务器全身心的响应数据，所以B/S结构的系统在网络中传送的数据量比较大，所以比较慢。

⭐️体验差：界面不是那么酷炫，因为浏览器只支持三个语言HTML CSS JavaScript。

 ⭐️不安全：所有的数据都在服务器上，只要服务器发生火灾，地震等不可抗力，最终数据全部丢失。

4、C/S和B/S结构的系统哪个好？哪个不好？

（1）不同结构的系统在不同的业务场景下有不同的适用场景，所以没有什么好与不好而言。

（2）娱乐性软件建议 使用 C/S 结构【软件版】

        需要界面酷炫，响应快。

（3）公司内部使用的一些业务软件建议使用 B/S 结构【网页版】

        公司内部使用的系统，需要维护成本低。

        公司内部使用的系统，不需要很酷炫。

        公司内部使用的企业级系统主要是能够进行数据的维护即可。

5、开发B/S结构的系统，其实就是开发网站，其实就是开发一个WEB系统

开发一个WEB系统你需要会哪些技术？

（1）WEB前端（运行在浏览器上的程序）

        HTML

        CSS

        JavaScript

（2）WEB后端（WEB服务器端的程序）

        Java可以、C语言、C++、Python、PHP也都可以

        Java做WEB开发我们称为JavaWEB开发。

        JavaWEB开发最核心的规范：Servlet【Server Applet服务器端的Java小程序】

6、JavaEE是什么？

Java包括三大块：

（1）JavaSE

    Java标准版（一套类库：别人写好的一套类库，只不过这个类库是标准类库，走EE，或者走ME，这个SE一定是基础，先学）

（2）JavaEE（WEB方向，WEB系统）

        Java企业版（一套类库：也是别人写好的一套类库，只不过这套类库可以帮助我们完成企业级项目的开发，专门为企业内部提供解决方案的一套（多套）类库）

（3）JavaME

        Java微型版（一套类库：只不过这套类库帮助我们进行电子微型设备内核程序的开发）

        例如：机顶盒内核程序，吸尘器内核程序，电冰箱内核程序，电饭煲内核序等

总结：JavaEE实际上包括很多种规范，13种规范，其中Servlet就是JavaEE规范之一；实际上学Servlet还是Java语言。

二：B/S架构通信原理

（1）WEB系统的访问过程

        第一步：打开浏览器

        第二步：找到地址栏

        第三步：输入一个合法的网址（URL）

        第四步：回车

        第五步：在浏览器上会展示响应的结果。

（2）关于域名：

        www.baidu.com

        www.baidu.com 是一个域名

        在浏览器地址栏上输入域名，回车之后，域名解析器会将域名解析出来一个具体的IP地址和端口号等。

（3）IP地址是啥？

        计算机在网络当中的一个身份证号。在同一个网络当中，IP地址是唯一的。

        A计算机和B计算机通信，首先你需要知道B计算机的IP地址，有了IP地址才建立连接。

（4）端口号是啥？

        一个端口代表一个软件（一个端口代表一个应用，一个端口仅代表一个服务）。

        一个计算机当中有很多软件，每一个软件启动之后都有一个端口号。

        在同一个计算机上，端口号具有唯一性。

（5）对于http://14.215.177.38:80/index.html ；14.215.177.38表示IP地址，说明连接到百度服务器；80表示端口，表示百度服务器上的某个软件；index.html表示服务器上的某个资源

（6）什么是URL？

        统一资源定位符（例如：http://www.baidu.com）

（7）一个WEB系统的通信原理？通信步骤：

• 第一步：用户输入网址（URL）
• 第二步：域名解析器进行域名解析：http://110.242.68.3/index.html
• 第三步：浏览器软件在网络中搜索110.242.68.3这一台主机，直到找到这台主机。
• 第四步：定位110.242.68.3这台主机上的服务器软件，因为是80端口，可以很轻松的定位到80端口对应的服务器软件。
• 第五步：80端口对应的服务器软件得知浏览器想要的资源名是：index.html
• 第六步：服务器软件找到index.html文件，并且将index.html文件中的内容(代码)直接输出响应到浏览器上。
• 第七步：浏览器接收到来自服务器的代码（HTML CSS JS）
• 第八步：浏览器渲染，执行HTML CSS JS代码，展示效果。

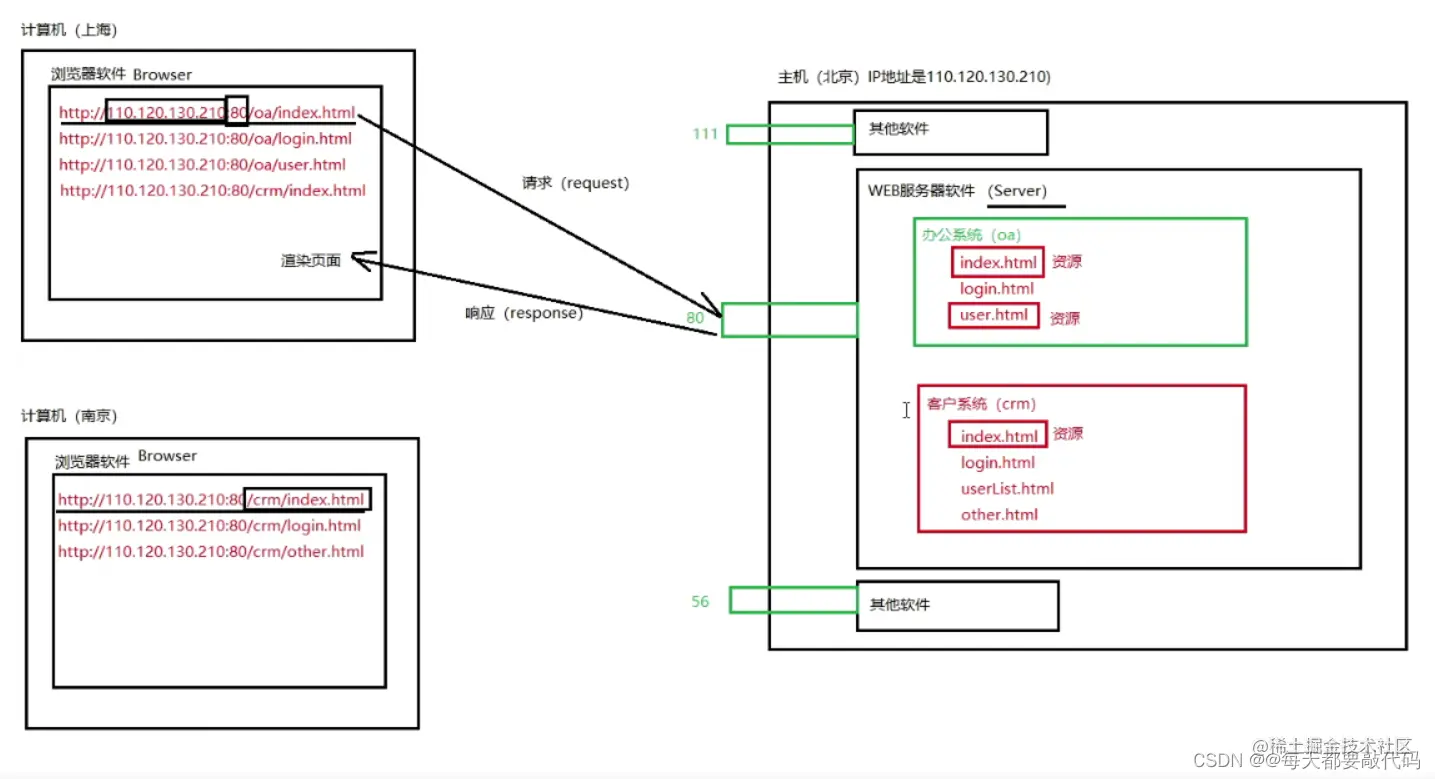

（8）单纯的访问HTML原理图：

​编辑

 （9）什么是请求，什么是响应？

• 请求和响应实际上说的是数据的流向不同。
• 从Browser端发送数据到Server端，我们称为请求。英语单词：request
• 从Server端向浏览器Browser端发送数据，我们称为响应。英语单词：response
• B --> S （请求request）
• S --> B （响应response）

三：配置Tomcat服务器

1、WEB服务器软件都有哪些呢？（这些软件都是提前开发好的）

• Tomcat（WEB服务器）
• jetty（WEB服务器）
• JBOSS（应用服务器）
• WebLogic（应用服务器）
• WebSphere（应用服务器）

2、应用服务器和WEB服务器的关系？

• 应用服务器： 实现了JavaEE的所有规范。(JavaEE有13个不同的规范)
• WEB服务器： 只实现了JavaEE中的Servlet + JSP两个核心的规范。
• 通过这个讲解说明了：应用服务器是包含WEB服务器的。
• 实际上JBOSS中内嵌了一个Tomcat服务器。

3、Tomcat下载

• apache官网地址：www.apache.org/
• tomcat官网地址：tomcat.apache.org/
• tomcat是开源免费的轻量级WEB服务器。
• tomcat还有另外一个名字：catalina（catalina是美国的一个岛屿，风景秀丽，据说作者是在这个风景秀丽的小岛上开发了一个轻量级的WEB服务器，体积小，运行速度快，因此tomcat又被称为catalina）
• tomcat的logo是一只公猫（寓意表示Tomcat服务器是轻巧的，小巧的，果然，体积小，运行速度快，只实现了Servlet+JSP规范）
• tomcat是java语言写的。
• tomcat服务器要想运行，必须先有jre（Java的运行时环境）

4、Tomcat服务器要想运行，需要先有jre，所以要先安装JDK，配置java运行环境。

• JAVA_HOME=C:\Program Files\Java\jdk1.8.0_101
• PATH=%JAVA_HOME%\bin
• 思考：JAVA_HOME没有配置，只配置PATH：C:\Program Files\Java\jdk1.8.0_101\bin;也能正常运行Java程序。但是运行Tomcat会有问题，因为启动startup.bat文件里面会用到JAVA_HOME环境变量。

5、Tomcat服务器的安装：

• 绿色版本的安装很简单，直接zip包解压即可；解压就是安装。

• 启动Tomcat，例如我安装的路径：

• C:\Java学习\5.Web后端\工具\apache-tomcat-10.0.12\bin（当然是不建议路径有中文）

  • bin目录下有一个文件：startup.bat，通过它可以启动Tomcat服务器。

    • xxx.bat文件是个什么文件？bat文件是windows操作系统专用的，bat文件是批处理文件，这种文件中可以编写大量的windows的dos命令，然后执行bat文件就相当于批量的执行dos命令。
    • startup.sh，这个文件在windows当中无法执行，在Linux环境当中可以使用。在Linux环境下能够执行的是shell命令，大量的shell命令编写在shell文件当中，然后执行这个shell文件可以批量的执行shell命令。
    • tomcat服务器提供了bat和sh文件，说明了这个tomcat服务器的通用性。
    • 分析startup.bat文件：%CATALINA_HOME%\bin\catalina.bat，执行这个命令，实际上最后是执行：catalina.bat文件。
    • catalina.bat文件中有这样一行配置：MAINCLASS=org.apache.catalina.startup.Bootstrap （这个类就是main方法所在的类）；在源码中：C:\Java学习\5.Web后端\工具\apache-tomcat-10.0.12-src\java**org\apache\catalina\startup，** 目录下就有Bootstrap.java文件
    • tomcat服务器就是Java语言写的，既然是java语言写的，那么启动Tomcat服务器就是执行main方法。

  • 我们配置一下tomcat的bin目录到PATH当中：PATH = C:\Java学习\5.Web后端\工具\apache-tomcat-10.0.12\bin；此时在dos命令窗口中输入startup.bat来启动tomcat服务器，会报错需要CATALINA_HOME变量；进行配置CATALINA_HOME=C:\Java学习\5.Web后端\工具\apache-tomcat-10.0.12

  • 启动Tomcat服务器只配置path对应的bin目录是不行的有两个环境变量需要配置：

    • JAVA_HOME=JDK的根
    • CATALINA_HOME=Tomcat服务器的根

6、关于Tomcat服务器的目录

• bin目录： 这个目录是Tomcat服务器的命令文件存放的目录，比如：启动Tomcat，关闭Tomcat等。
• conf目录： 这个目录是Tomcat服务器的配置文件存放目录。（server.xml文件中可以配置端口号，默认Tomcat端口是8080）
• lib目录 ： 这个目录是Tomcat服务器的核心程序目录，因为Tomcat服务器是Java语言编写的，这里的jar包里面都是class文件。
• logs目录: Tomcat服务器的日志目录，Tomcat服务器启动等信息都会在这个目录下生成日志文件。
• temp目录： Tomcat服务器的临时目录，存储临时文件。
• webapps目录： 是用来存放大量的webapp（web application：web应用）
• work目录： 是用来存放JSP文件翻译之后的java文件以及编译之后的class文件

• 配置Tomcat服务器需要哪些环境变量？

  • JAVA_HOME=JDK的根
  • CATALINA_HOME=Tomcat服务器的根
  • PATH=%JAVA_HOME%\bin;%CATALINA_HOME%\bin

• 启动Tomcat： startup.bat

• 关闭Tomcat：shutdown.bat

怎么测试Tomcat服务器有没有启动成功呢？

• 打开浏览器，在浏览器的地址栏上输入URL即可：

  • http://IP地址:端口号
  • ip地址是什么？tomcat端口号是8080
  • 本机的IP地址是：127.0.0.1，或者是localhost，都可以
  • 例如：startup.bat启动后，然后在浏览器中输入：http://127.0.0.1:8080  能跳转到tomcat的地址网页，就说明启动成功。

四：编写一个webapp

实现一个最基本的web应用（这个web应用中没有java小程序）

第一步：找到CATALINA_HOME\webapps目录

        因为所有的webapp要放到webapps目录下（如果不放到这里，Tomcat服务器找不到你的应用）

第二步：在CATALINA_HOME\webapps目录下新建一个子目录，起名：oa

        这个目录名oa就是你这个webapp的名字。

第三步：在oa目录下新建资源文件，例如：index.html

        编写index.html文件的内容:

<!doctype html>
<html>
	<head>
		<title>index page</title>
	</head>
	<body>
		<h1>my index page</h1>
	</body>
</html>

第四步：启动Tomcat服务器

第五步：打开浏览器，在浏览器地址栏上输入URL：http://127.0.0.1:8080/oa/index.html

思考问题：

        我们这样使用Tomcat启动一个网页，和直接双击index.html效果不是一样的？那为什么还要那么麻烦安装配置Tomcat呢？因为这个服务器不一定是在我们本机的电脑上，我们无法双击，所以通过浏览器访问这个服务器更加的通用。

        我们在浏览器上直接输入一个URL，然后回车。这个动作和超链接一样吗？既然是一样的，我们完全可以使用超链接。

        先编写一个登录网页oa目录下的login.html资源：

<!doctype html>
<html>
	<head>
		<title>login page</title>
	</head>
	<body>
		<form>
			<h2>user login</h2>
			username:<input type="text" name="username" /> <br>
			password:<input type="password" name="userpwd" /> <br>
			<input type="submit" value="login" />
		</form>
	</body>
</html>

        通过在浏览器的地址栏上输入URL：http://127.0.0.1:8080/oa/login.html可以进行网页的访问；也可以通过超链接进行访问：

<!doctype html>
<html>
	<head>
		<title>index page</title>
	</head>
	<body>
		<h1>my index page</h1> <br>
		<!--增加一个超链接-->
		<a href="http://127.0.0.1:8080/oa/login.html">user login</a>

		<!--超链接中的IP地址和端口号是可以省略的-->
		<!--以下这个路径是绝对路径，以"/"开始，带项目名-->
		<a href="/oa/login.html">user login2</a>
	</body>
</html>

        user login2即可

        d page

五：B/S架构系统的角色和协议

•  http://127.0.0.1:8080/oa/userList.html

  • 访问这个地址，可以展示一个用户列表页面。但是这个用户列表页面是写死在HTML文件当中的。这种资源我们称为静态资源。怎么能变成动态资源？显然需要连接数据库。
  • 连接数据库需要JDBC程序，也就是说需要编写Java程序连接数据库，数据库中有多少条记录，页面上就显示多少条记录，这种技术被称为动态网页技术。
  • 动态网页技术并不是说页面中有flash动画。动态网页技术是说页面中的数据是动态的，根据数据库中数据的变化而变化。

• 一个路径代表一个资源；这个资源可能静态的，也可能是动态的：

  • 如果这个资源静态的(.html)访问时，静态资源是什么名字，访问时路径就怎么写
  • 如果这个资源动态的(java小程序)访问时，如何让java程序与访问时的路径对上

​编辑

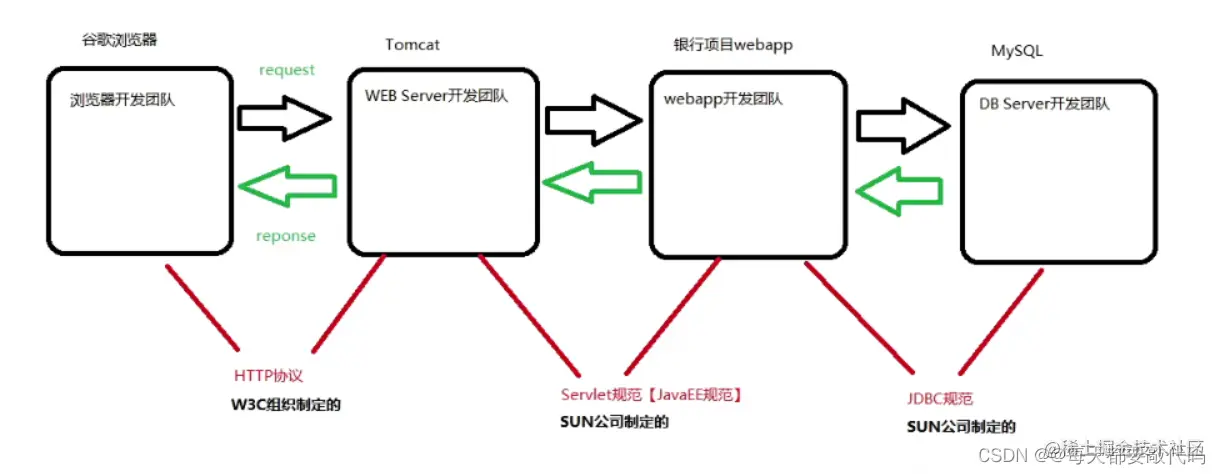

对于一个动态的web应用来说，一个请求和响应的过程有多少个角色参与，角色和角色之间有多少个协议？

对于上图有哪些角色（在整个BS结构的系统当中，有哪些人参与进去了）

• 浏览器软件的开发团队（浏览器软件很多：谷歌浏览器、火狐浏览器、IE浏览器....）
• WEB Server的开发团队（WEB Server这个软件很多：Tomcat、Jetty、WebLogic、JBOSS、WebSphere....）
• DB Server的开发团队（DB Server这个软件很多：Oracle、MySQL.....）
• webapp的开发团队（WEB应用是我们做为JavaWEB程序员开发的）

 角色和角色之间需要遵守哪些规范，哪些协议

• webapp的开发团队 和 WEB Server的开发团队之间有一套规范: JavaEE规范之一Servlet规范。

  • Servlet规范的作用是什么？

    • WEB Server 和 webapp解耦合；一个wepapp在任何WEB Server都能运行！

• Browser 和 WebServer之间有一套传输协议：HTTP协议。（超文本传输协议）

• webapp开发团队 和 DB Server的开发团队之间有一套规范：JDBC规范。

​

​
