项目中使用 ECharts 的踩坑记录

1.ECharts 的基本使用

① 安装 ECharts

npm install echarts --save

② 项目引入 ECharts

import * as echarts from 'echarts';

③ 准备图表的容器

<div class="columnChart"></div>

④ 初始化图表

const columnChart = echarts.init(document.querySelector('.columnChart'));

⑤ 图表数据更新

• let columnChart = echarts.getInstanceByDom( document.querySelector('.columnChart') );
• let option = columnChart.getOption();

• 调用接口赋值 option

---

2.ECharts相关问题记录

Q1.ECharts 数据更新，但 x 轴或 y 轴显示未同步变化

Answer: 修改整个 yAxis或 xAxis,而不是对 yAxis.data或 xAxis.data进行赋值。

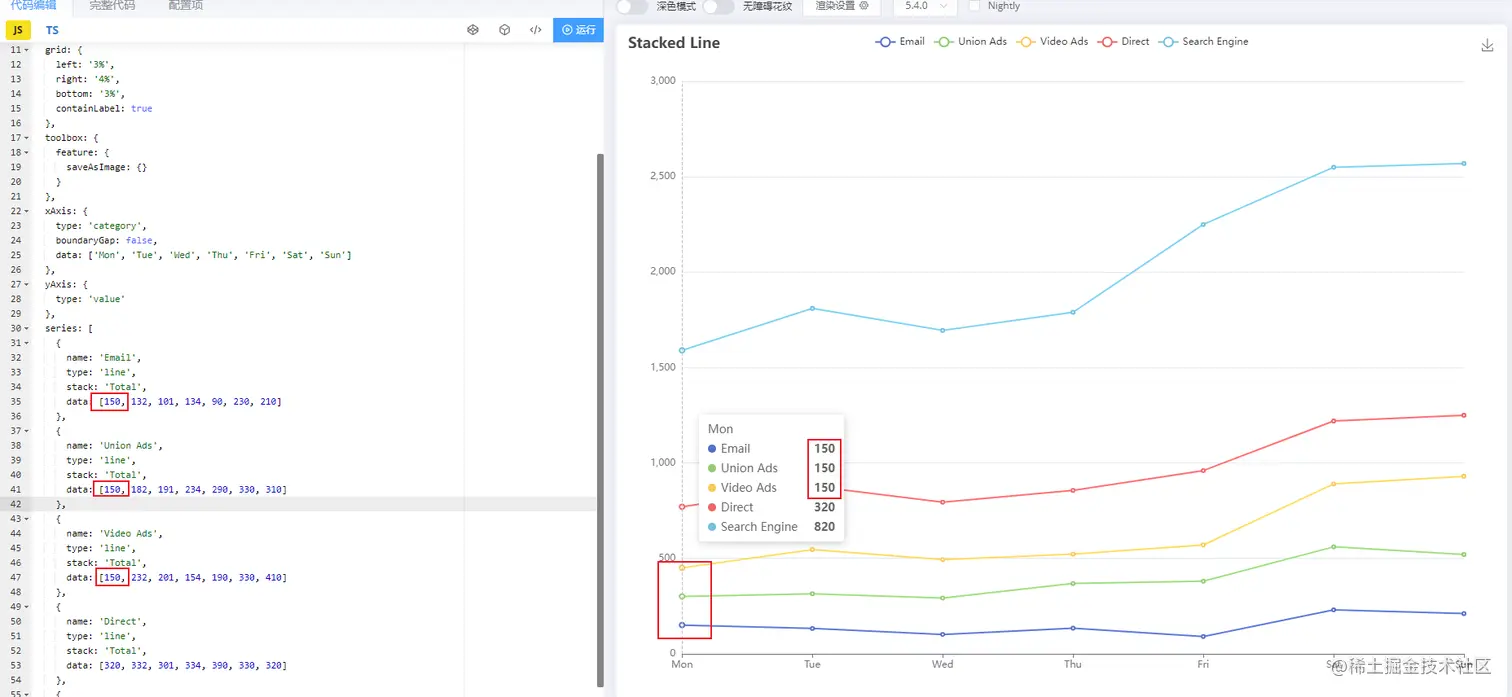

Q2.堆叠折线图 series 的 data 值与图表展示不一致-如下图所示

Answer: 去掉 stack: 'Total'。stack是堆叠属性，刻度反映的是累计之和。

echarts官网补充：目前 stack 只支持堆叠于 'value' 和 'log' 类型的类目轴上，不支持 'time' 和 'category' 类型的类目轴。

Q3.图表的图例去除点击功能

Answer: legend: {selectedMode: false},

Q4.echarts图表绑定点击事件，会出现事件调用多次

Answer: 解绑点击事件 columnChart.off('click');

Q5.图表的数据以千分符展示，或以别的形式展示

Answer: 通过label.formatter方法处理数据展示

label: {
        show: true, // 是否展示
        position: 'inside', // 数据展示的位置
        formatter: (param) => {
          return param.value.toLocaleString();
        }
      },

Q6.图表数据刷新时出现tooltip和数据展示不对应，或旧数据残留

Answer: columnChart.setOption(columnChartOptions, { replaceMerge: ['series'] });

此问题出现是因为echarts图表配置项和数据更新模式为普通合并，设置replaceMerge指定series组件类型，则该类型会由普通合并变为替换合并。普通合并和替换合并的区别详见官网

Q7.图表添加滚动条并修改滚动条样式

Answer: 滚动条样式示例-具体配置项说明详见官网

    dataZoom: [
    {
      type: 'slider',
      show: true,
      yAxisIndex: [0],
      showDetail: false,
      left: '98%',
      minValueSpan: 5,
      maxValueSpan: 5,
      start: 100,
      width: 12,
      brushSelect: false,
      handleSize: '0px',
      handleIcon: 'none',
      moveHandleSize: 0,
      moveHandleIcon: 'none',
      backgroundColor: '#f1f1f1',
      fillerColor: '#c1c1c1',
      borderColor: '#f1f1f1'
    },
    {
      type: 'inside',
      yAxisIndex: [0]
    }
  ],

Q8.图表添加点击放大事件

Answer: option添加toolbox--重写onClick事件--在弹窗中重新渲染图表

    toolbox: {
    feature: {
      myTool1: {
        show: true,
        icon: 'path://M432.45,595.444c0,2.177-4.661,6.82-11.305,6.82c-6.475,0-11.306-4.567-11.306-6.82s4.852-6.812,11.306-6.812C427.841,588.632,432.452,593.191,432.45,595.444L432.45,595.444z M421.155,589.876c-3.009,0-5.448,2.495-5.448,5.572s2.439,5.572,5.448,5.572c3.01,0,5.449-2.495,5.449-5.572C426.604,592.371,424.165,589.876,421.155,589.876L421.155,589.876z M421.146,591.891c-1.916,0-3.47,1.589-3.47,3.549c0,1.959,1.554,3.548,3.47,3.548s3.469-1.589,3.469-3.548C424.614,593.479,423.062,591.891,421.146,591.891L421.146,591.891zM421.146,591.891',
        onclick: function () {}
      }
    }
  },

重写onClick方法时，如想传入其它参数使用bind，写法如下：

option.toolbox[0].feature.myTool1.onclick = enlargeColumnChart.bind(this,'columnChart');

Q9.饼图中数据展示为百分比展示

Answer: label: { position: 'inside',formatter: {d}%},

Q10.柱状堆叠图展示总数

处理思路：

• series新增系列，将此系列中的data数组中元素都赋值为0，处理label数据展示

{
      name: 'Total',
      type: 'bar',
      stack: 'total',
      label: {
        show: true,
        position: 'top',
        distance: -3,
        formatter: (params) => {
       // series[series.length - 1].data来自接口返回值，是total数据对应的数组
          return series[series.length - 1].data[
            params.dataIndex
          ].value.toLocaleString();
        }
      },
      emphasis: {
        focus: 'series'
      },
      data: [0, 0, 0, 0, 0, 0, 0]
    };

• 处理legend，将总数对应的图例隐藏

  optionName.legend = {
    selectedMode: false,
    data: optionName.series.map((item) => {
      if (item.name !=='Total') {
        return {
          name: item.name
        };
      }
    })
  };

---
