Docker 网络实现原理

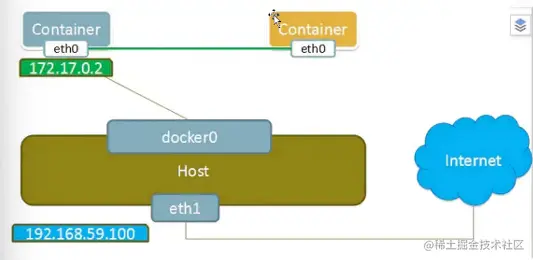

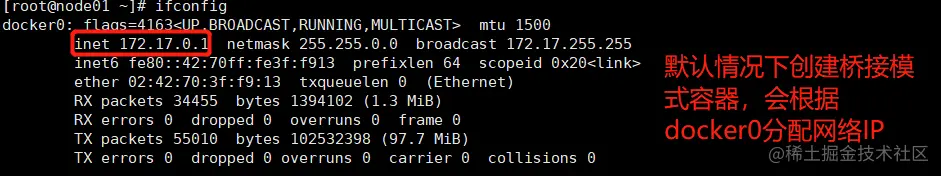

Docker使用Linux桥接，在宿主机虚拟一个Docker容器网桥 docker0)，Docker启动一个容器时会据Docker网桥的段分配给容器一个?地址，称为cotainer-ip，同时Docker网桥是每个容器的默认网关。因为在同一宿主机内的容器都接入同一个网桥，这样容器之问就能够通过容器的 container-TP 直接通信

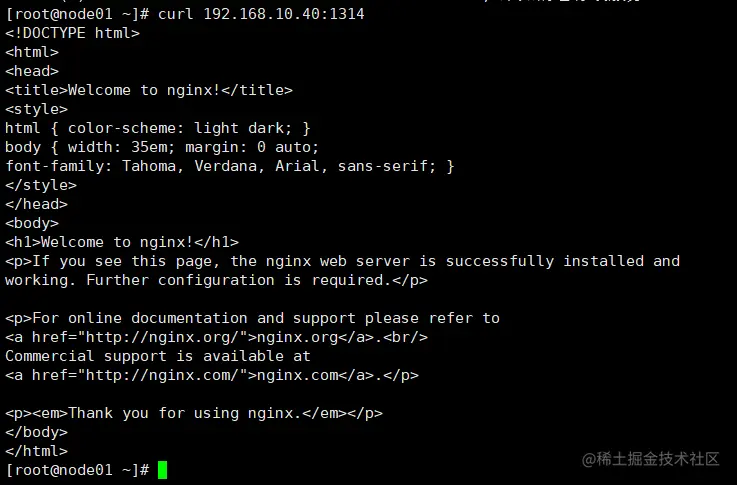

Dogker网桥是宿主机虚拟出来的，并不是直实存在的网络设备，外部网络是无法寻址到的，这也意味着外部网络无法直接通过 Container-IP访问到容器。如果容器希望外部访问能够访问到，可以通过映射容器端口到宿主主机(端口映射)，即docker run创建容器时候通过-p 或 -P 参数来启用，访问容器的时候就通过[宿主机IP]:[容器端口]访问容器

指定映射端口

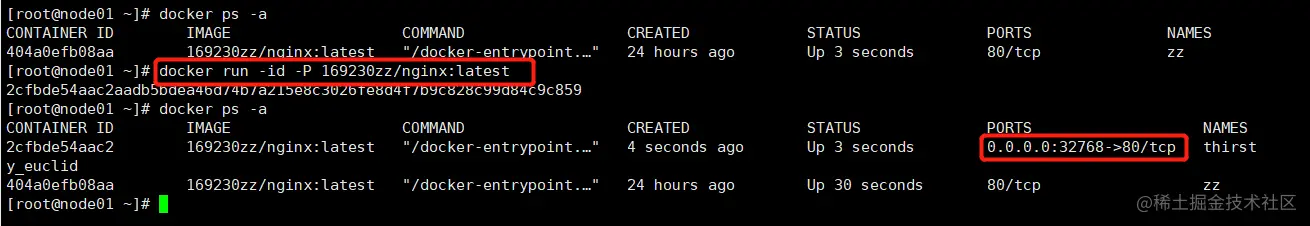

docker run -id -P（大写） 容器id/名 #随机映射端口（从32768开始）

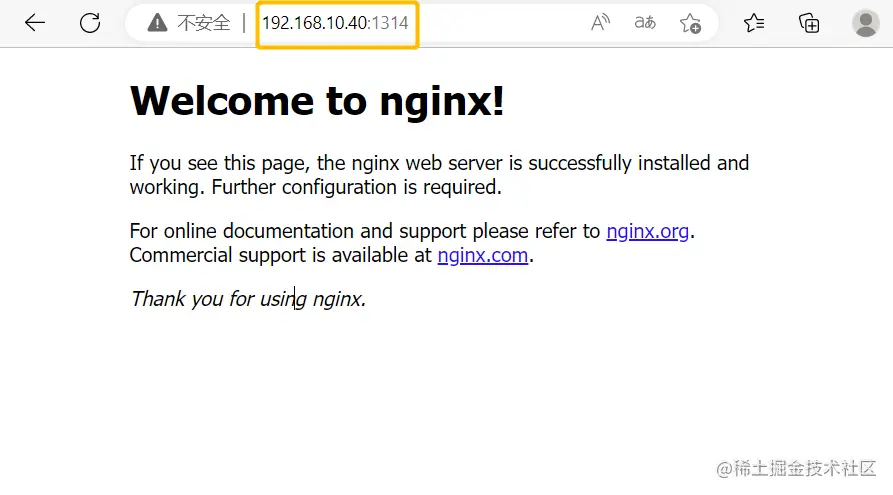

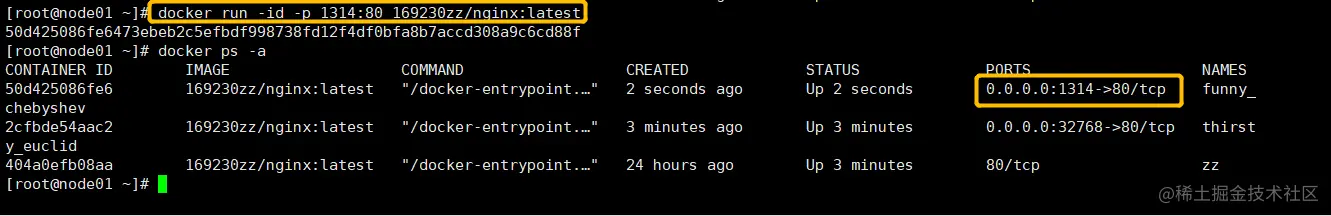

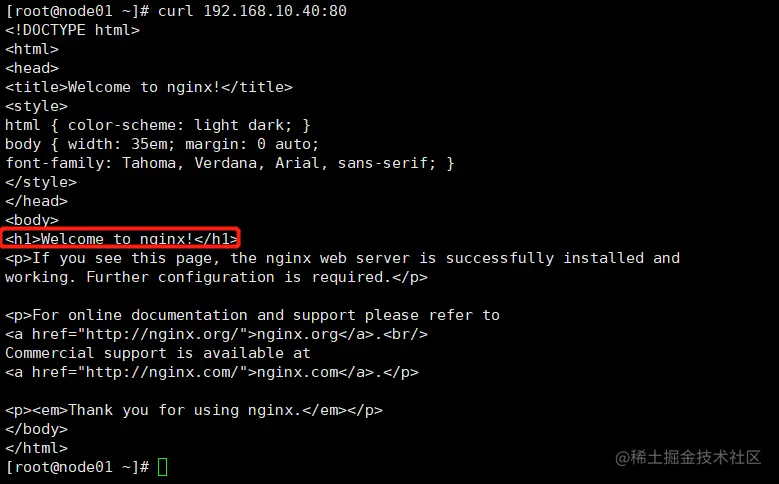

docker run -id -p（小写）端口:80 容器id/名 #指定映射端口
#指定的端口没有被服务占用，否则不生效

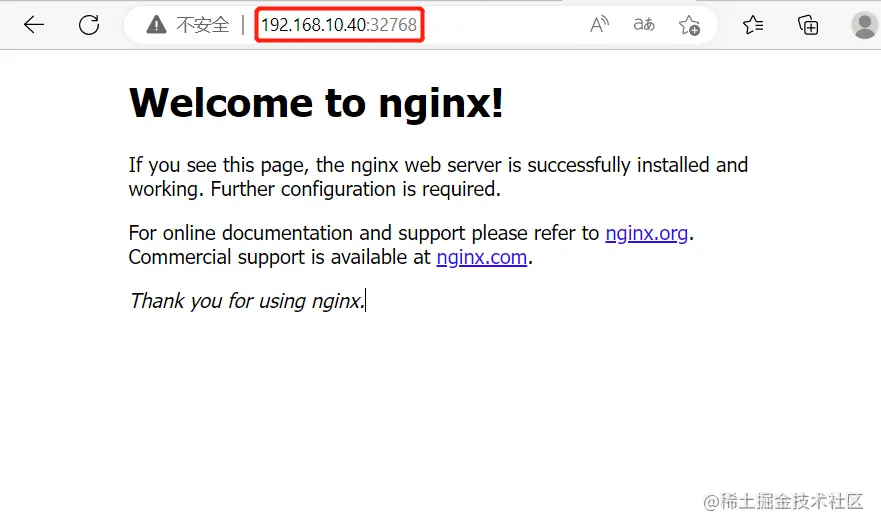

微信截图_20221124093945.png 微信截图_20221124094248.png 微信截图_20221124094019.png

容器启动失败了怎么办

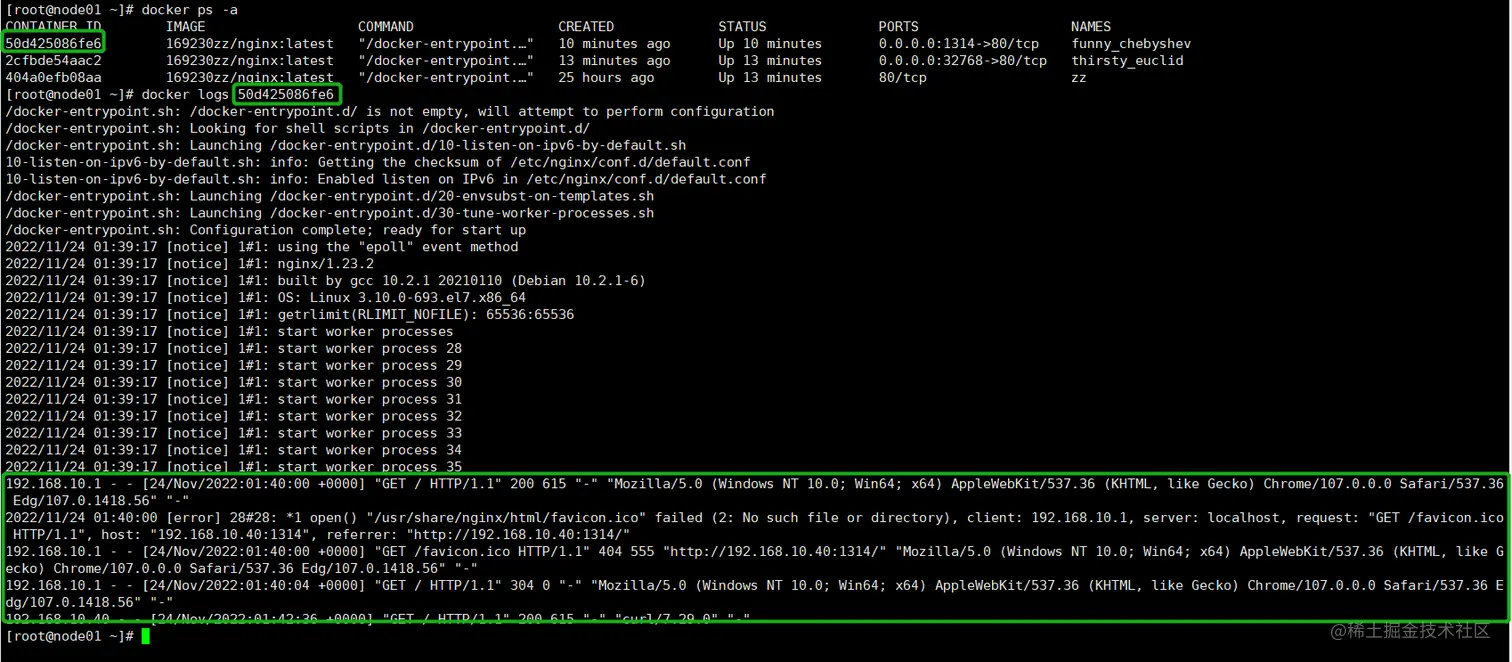

docker logs 容器id/名
docker inspect 容器/镜像id
#可以查看容器或者镜像的详细信息


 获取容器的进程号

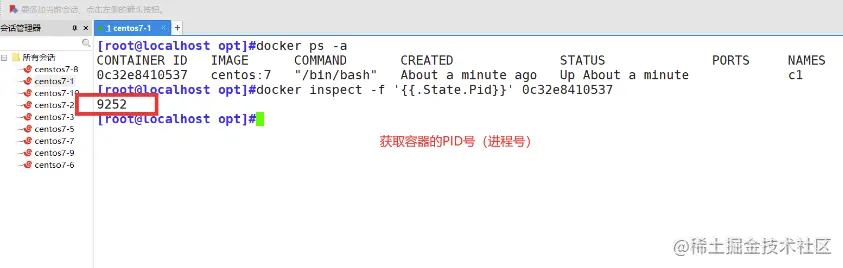

docker inspect -f '{{.State.Pid}}' 容器id/容器名


docker网络模式

docker网络的分类

  • host：容器将不会虚拟出自己的网卡，配置自己的IP等，而是使用宿主机的IP和端口
  • container：创建的容器不会创建自己的网卡，配置自己的IP，而是和一个指定的容器共享IP、端口范围
  • none：该模式拥有独自的网络命名空间，没有任何网络设置
  • bridge：默认认为该模式，此模式会为每一个容器分配、设置IP等，并将容器连接到一个docker0虚拟网桥，通过docker0网桥以及iptables nat表配置与宿主机通信
  • 自定义网络

网络模式详解

host模式

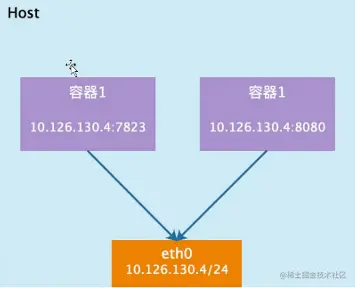

  • 相当于vmware中的桥接模式，与宿主机在同一网络中，但没有独立ip地址。

  • docker使用了linux的namespaces技术来进行资源，如PID Namespace隔离进程，Mount Namespace隔离文件系统，Natwork Namespace隔离网络等。

  • 一个Net Namespace提供了一份独立的网络环境，包括网卡、路由、iptable规则等都与其他的network namespace隔离一个docker容器一般会分配一个独立的network namespace。但如果启动容器的时候使用host模式，那么这个容器将不会获得一个独立的network namespace，而是和宿主机共用一个network namespace。容器将不会虚拟出自己的网卡、配置自己的ip等，而是使用宿主机的ip和端口。




container模式

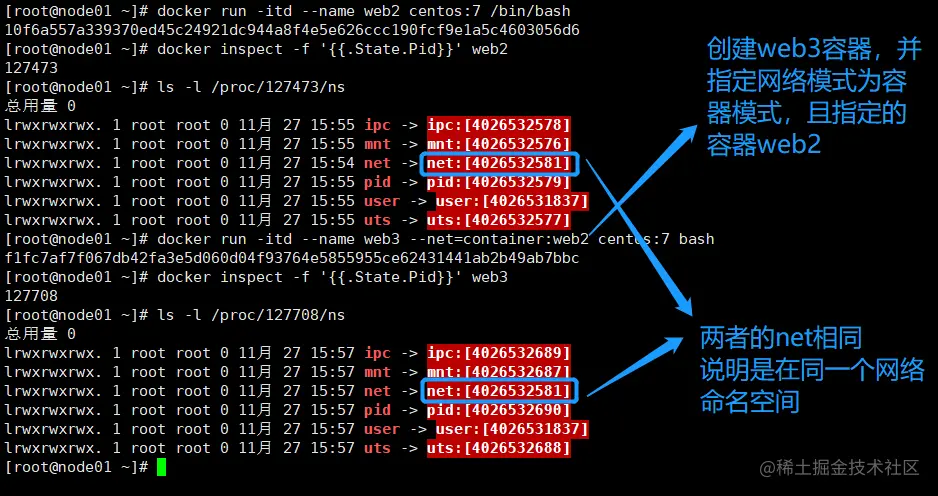

这个模式指定新创新的容器和已经存在的一个容器共享一个network nameapace，而不是和宿主机共享，新创建的容器不会创建自己的网卡，配置自己的IP，而是和一个指定的容器共享IP、端口范围等。同样，两个容器除了网络方面，其他的如文件系统、进程列表等还是隔离的。两个容器的进程可以通过io网卡设备通信



none模式

使用none模式，Docker容器拥有自己的network namespace，但是并不为Docker容器进行任何网络设置。也就是说，这个Docker容器没有网卡、IP、路由等信息。这种网络模式下容器只有io回环网络，没有其他网卡。这种类型的网络没有办法联网，封闭的网络能很好的保证容器的安全性


bridge模式

bridge模式是docker的默认网络模式，不用--net参数，就是bridge模式

相当于vmware中的nat模式，容器使用独立network namespaces，并连接到docker0虚拟网卡。通过docker0网桥以及iptables nat表配置与宿主机通信，此模式会成为每一个容器分配network namespace、设置ip等，并将一个主机上的Docker容器连接到一个虚拟网桥上。

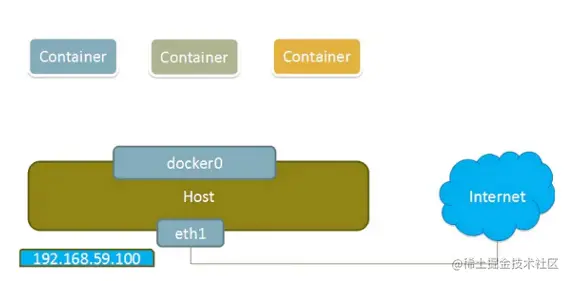

  1. 当Docker进程启动时，会在主机上创建一个名为docker0的虚拟网桥，此主机启动的docker容器会连接到这个虚拟网桥上。虚拟网桥的工作方式和物理交换机类似，这样主机上的所有容器就通过交换机连接在了一个二层网络中
  2. 从docker0子网中分配一个IP给容器使用，并设置docker0的IP地址给容器使用，并设置docker的IP地址为容器的默认网关.在主机上创建一对虚拟网卡veth pair设备。veth设备总是成对出现的。它们组成了一个数据的通道，数据从一个设备进入，就会从另一个设备出来。因此，veth设备常用来来连接两个网络设备。
  3. docker将veth pair设备的一端放在新创建的容器中，并命令为veth0（容器的网卡），另一端放在主机中，以veth*这样类似的名字，并将这个网络设备加入到docker0网桥中，可以通过brcl1 show命令查看。
  4. 使用docker run -p时，docker实际上是在iptables做了DNAT规则，实际端口转发功能。可以使用iptables -t nat -vnl查看。


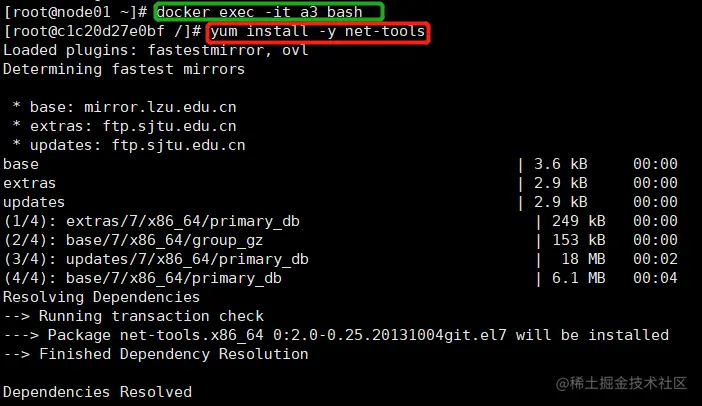

查看已有容器的网络模式

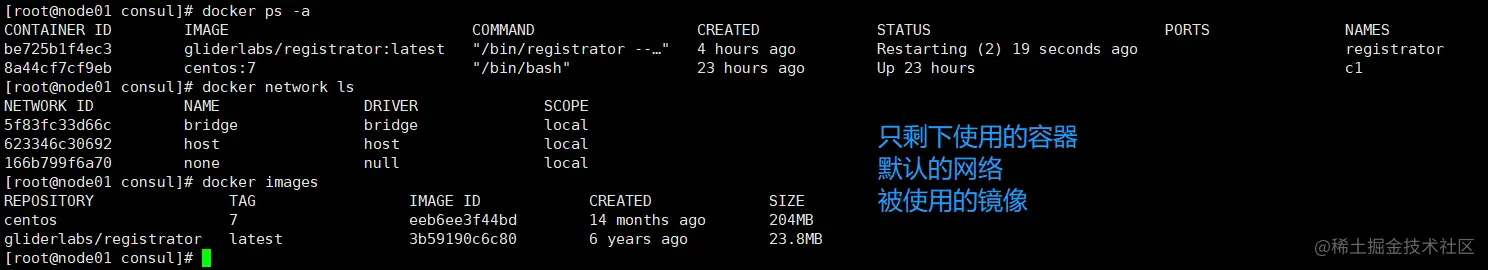

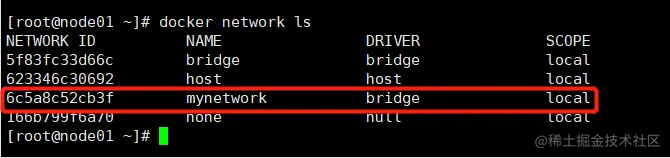

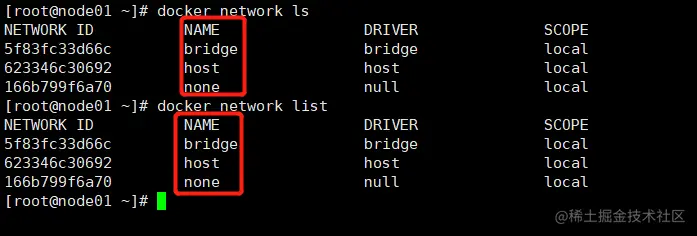

docker network ls或 docker network list


自定义网络

使用docker run创建docker容器时，可以用--nat或--network选项指定容器的网络模式

  • host模式：使用--net=host指定
  • none模式：使用--net=none指定
  • container模式：使用--net=container：name or ID指定
  • bridge模式：使用--net=bridge指定，默认设置，可省略


未创建自定义网络时，创建指定IP容器的测试

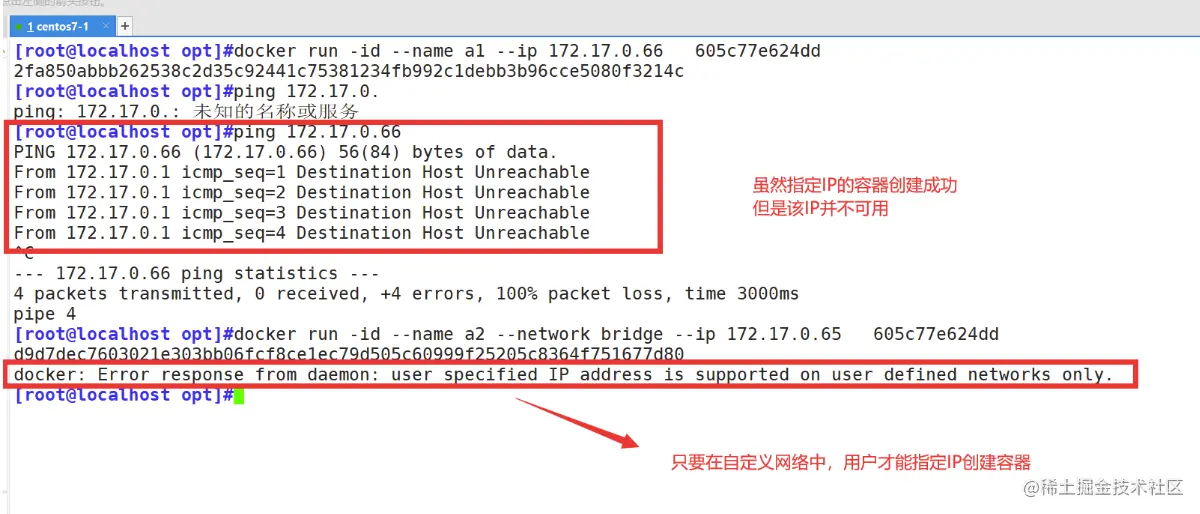

注意：创建指定IP的容器也需要基于docker网卡的IP网段


创建自定义docker网络

docker network create --subnet=172.66.0.0/16 --opt "com.docker.network.bridge.name"="docker1" mynetwork

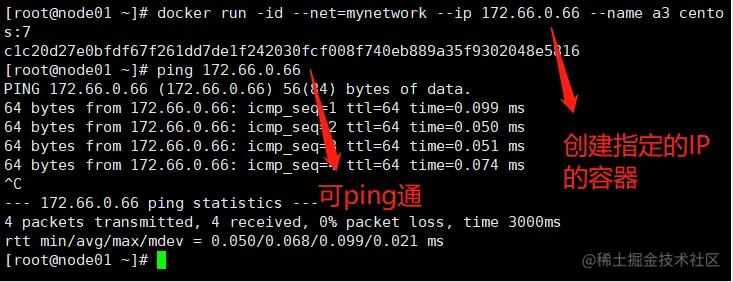

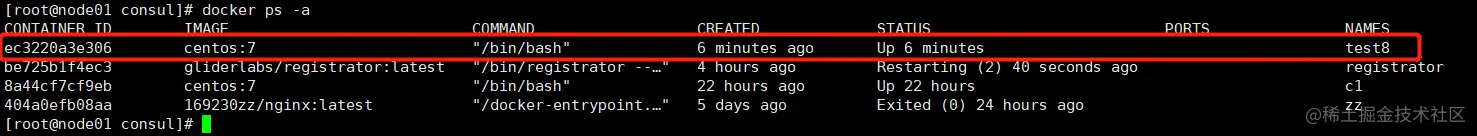

再次创建指定IP的容器

Docker容器网络生产经验，docker的网络建议和宿主机的IP"对照”：

比如宿主机地址10.2.5.6，容器的地址就可以修改为172.5.6.x，这样方便在故障发生时，更容易定位故障节点位置。




删除自定义网络

如果想要删除自定义的网络，可以使用 docker network rm网络模式名称 进行删除，例如docker network rm mynetwork

删除网络模式前，需要先确保使用该网络模式创建的容器已退出（即已停止）。如果容器仍在运行，则该网络无法删除。

Docker容器网络生产经验

daemon.json 配置介绍
{
"graph": "/data/docker",
"storage-driver": "overlay2",
"insecure-registries": ["registry.access.redhat.com", "quay.io"],
"registry-mirrors": ["https://3u6mkfxb.mirror.aliyuncs.com"],
"bip": "172.24.38.1/24",       #指定网桥的网段，这里不能写0，必须写1
"exec-opts": ["native. cgroupdriver= systemd"],
"live-restore": true
}

#配置项注意点:
● graph：该关键字未来将被弃用，可以采用"data-root" 替代。
● storage-driver：存储驱动，即分层文件系统。
● insecure-registries：不安全的docker registries, 即使用http协议推拉镜象。
● registry-mirrors:加速站点，一般可以使用阿里、网易云、docker中国 (https: //registry.docker-cn.com)的地址。
● bip：指定doccer bridge地址(不能以.0结尾)，生产中建议采用172.xx.yy.1/24,其中xx. yy为宿主机ip后四位，方便定位问题。
● 若启动失败，查看/var/log/message 日志排错。
● live-restore：启用实时还原。
默认情况下，当Docker守护程序终止时，它将关闭正在运行的容器。从Docker Engine 1.12开始，您可以配置守护程序，以便在守护程序不可用时容器仍在运行。此功能称为实时还原。实时还原选项有助于减少由于守护程序崩溃，计划内的停机或升级而导致的容器停机时间。

#使用配置文件/etc/docker/daemon.json (没有时新建该文件)
vim /etc/docker/daemon.json
{
" insecure-registries": ["192.168.10.7:666"],
"registry-mirrors": ["https://3u6mkfxb.mirror.aliyuncs.com"],
"live-restore": true
}

Docker容器的资源控制

Docker通过Cgroup 来控制容器使用的资源配额，包括CPU、内存、磁盘三大方面，基本覆盖了常见的资源配额和使用量控制。Caroup 是ControlGroups的缩写，是Linux 内核提供的一种可以限制、记录、隔离进程组所使用的物理资源(如 cpu、内存、磁盘，io等等)的机制，被LXC、docker等很多项目用于实现进程资源控制。Cgroup本身是提供将进程进行分组化管理的功能和接口的基础结构，I/O或内存的分配控制等具体的资源管理是通过该功能来实现的。

  • 资源限制：可以对任务使用的资源总额进行限制。
  • 优先级分配：通过分配的cpu时间片数量以及磁盘IO带宽大小，实际上相当于控制了任务运行优先级。
  • 资源统计：可以统计系统的资源使用量，如cpu时长，内存用量等。
  • 任务控制： cgroup可以对任务 执行挂起、恢复等操作。

docker占用宿主机cpu的限制

cpu的使用率上限

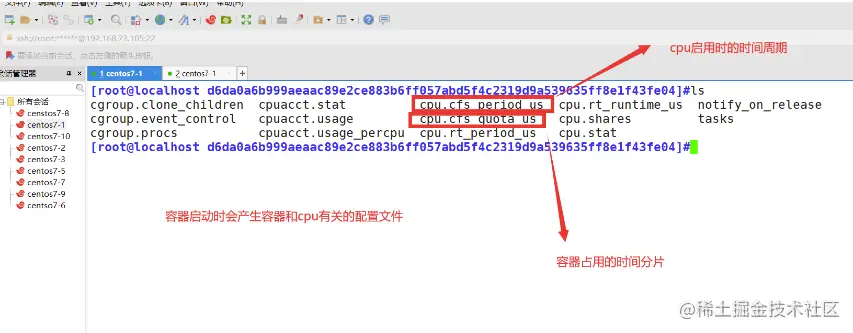

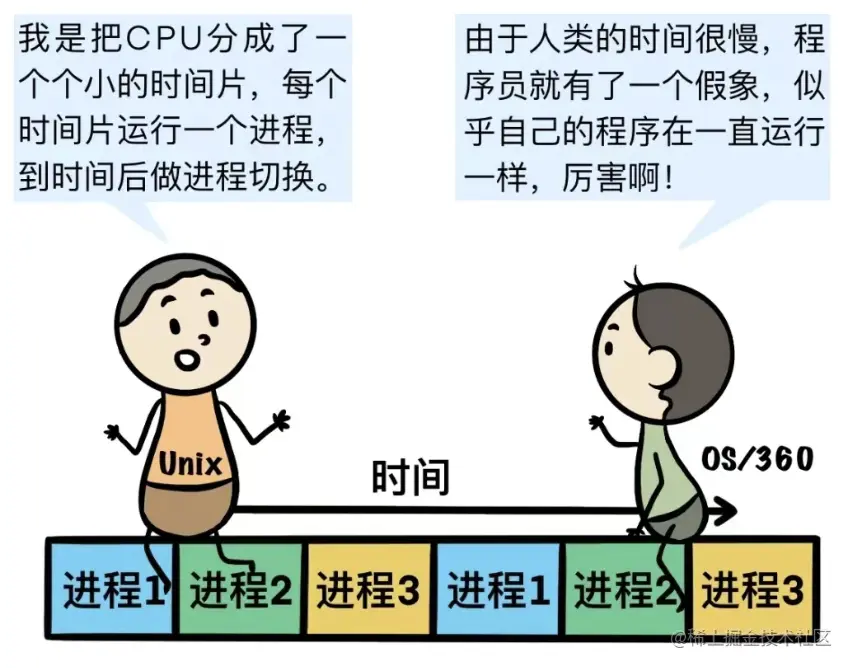

Linux通过CFS (Completely Fair Scheduler，完全公平调度器）来调度各个进程对ceu的使用。CFS默认的调度周期是100ms 。我们可以设置每个容器进程的调度周期，以及在这个周期内各个容器最多能使用多少CPU时间。


使用--cpu-period 即可设置调度周期，使用--cpu-quota即可设置在每个周期内容器能使用的CPU时间。两者可以配合使用。CFS周期的有效范围是 1ms1s，对应的--cpu-period 的数值范围是10001000000。而容器的CPU配额必须不小于1ms，即--cpu-quota的值必须>= 1000。而容器的CPU配额必须不小于1ms，即--cpu-quota的值必须>= 1000。

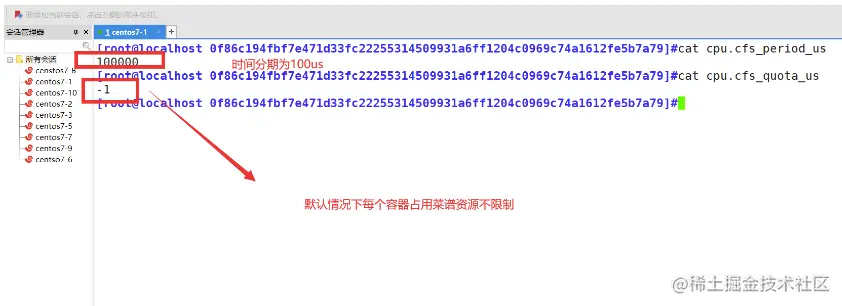

正常启用的cpu，测试使用上限

#正常创建容器（此时容器遵循默认的占用cpu资源规则）
[root@localhost ~]#docker run -id --name c1 centos:7

[root@localhost ~]#docker ps -a

[root@localhost ~]#docker exec -it c1 bash

[root@d6da0a6b999a /]# vi cpu.sh

#!/bin/bash
i=0
while true
do
let i++
done

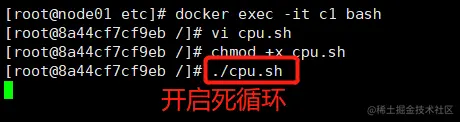

[root@d6da0a6b999a /]# chmod +x cpu.sh

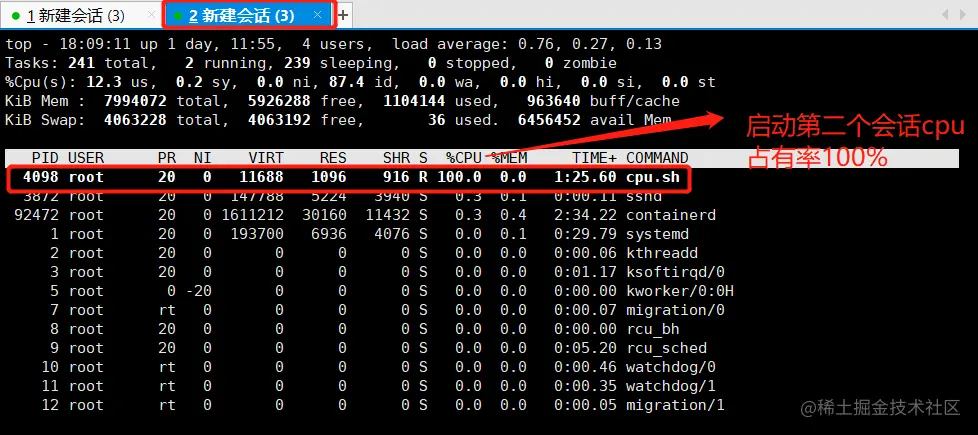

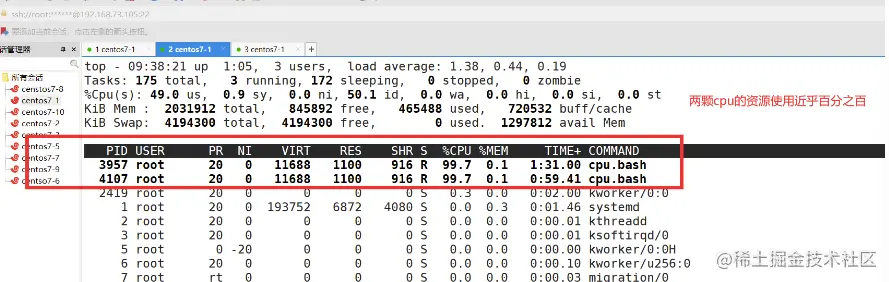

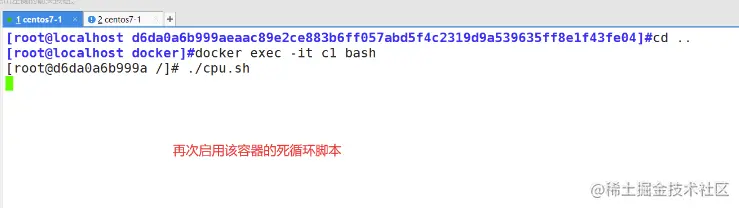

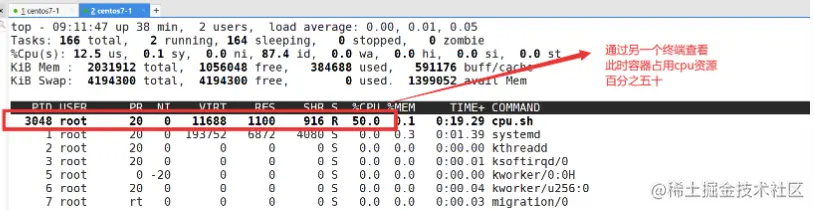

[root@d6da0a6b999a /]# ./cpu.sh

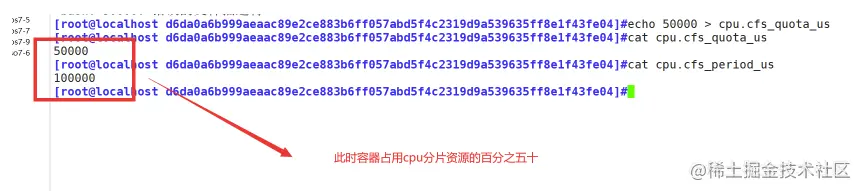

修改默认的容器时间分片上限规则，再次创建启动测试




创建容器时指定容器的cpu资源占用量上限

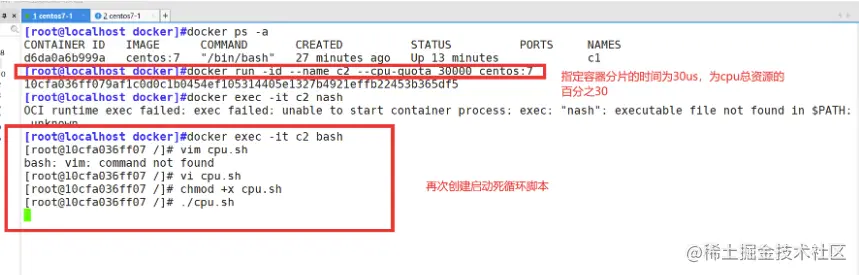

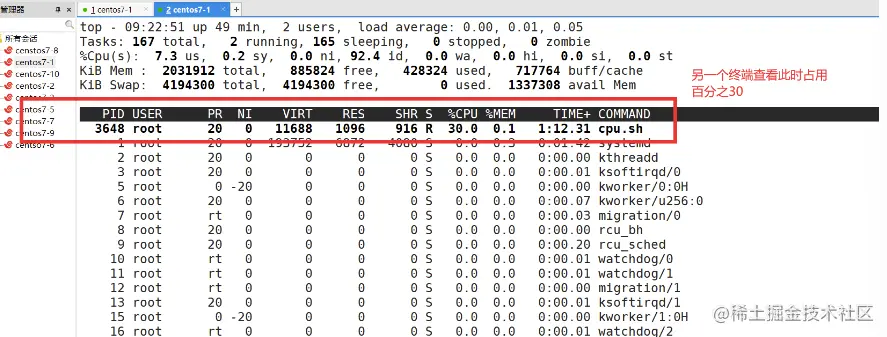

docker run -id --name c2 --cpu-quota 30000 centos:7
[root@localhost docker]#docker exec -it c2 bash
[root@10cfa036ff07 /]# vim cpu.sh
#!/bin/bash
i=0
while true
do
let i++
done
[root@10cfa036ff07 /]# vi cpu.sh
[root@10cfa036ff07 /]# chmod +x cpu.sh
[root@10cfa036ff07 /]# ./cpu.sh

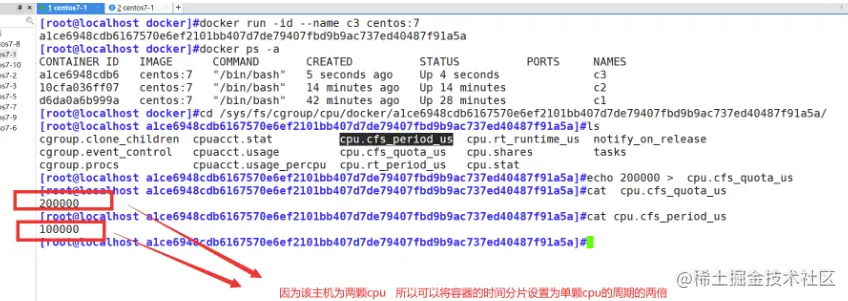

多cpu分配容器的使用上限

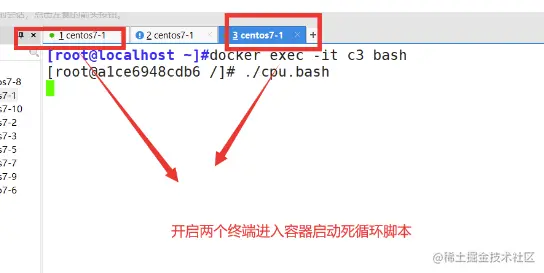

[root@localhost ~]#docker exec -it c3 bash
[root@a1ce6948cdb6 /]# vi cpu.bash
#!/bin/bash
i=0
while true
do
let i++
done
[root@a1ce6948cdb6 /]# chmod +x ./cpu.bash
[root@a1ce6948cdb6 /]# ./cpu.bash



设置cpu资源的占用比

注意：该方式需要设置多个容器时才会生效

创建容器时可以使用选项 --cpu-shares 数值（该数值要为1024的倍数，1024代表一份，当个容器占用cpu的份额由自身分配的份数除于所有容器占用cpu的份数，就为该容器所占用cpu资源的百分比）

进行分配

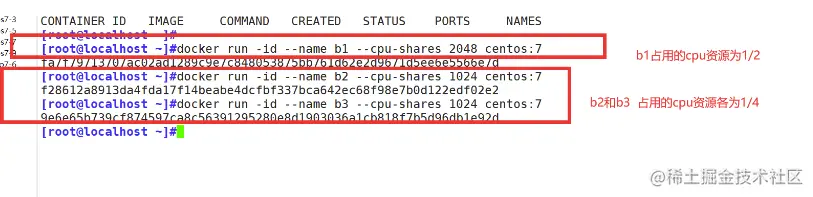

[root@localhost ~]#docker run -id --name b1 --cpu-shares 2048 centos:7

[root@localhost ~]#docker run -id --name b2 --cpu-shares 1024 centos:7

[root@localhost ~]#docker run -id --name b3 --cpu-shares 1024 centos:7

微信截图_20221127182921.png 开启三个终端，启动容器压测

#三个容器均为以下压测操作
#下载压测工具依赖环境
yum install -y epel-release
#下载压测工具
yum install -y stress
#进行四个线程压测
stress -c 4
#再开启一个终端查看测试结果

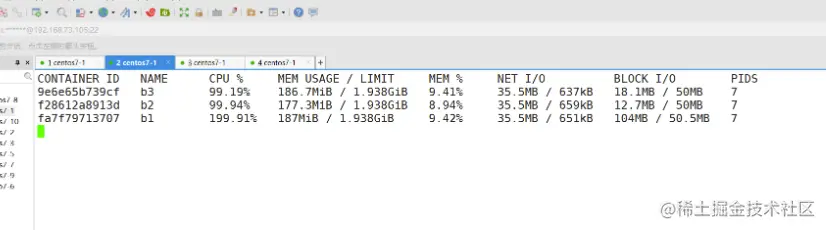

docker stats



由测试结果， 可以看到在cPU进行时间片分配的时候，容器b1比容器b2和b3多一倍的机会获得cpu的时间片。但分配的结果取决于当时主机和其他容器的运行状态，实际上也无法保证容器 b2和b3一定能获得cpu时间片

比如容器b2和b3的进程一直是空闲的，那么容器b1是可以获取比容器b2和b3更多的cpu时间片的。极端情况下，例如主机上只运行了一个容器，即使它的cpu份额只有50，它也可以独占整个主机的cpu资源。

Cgroups 只在容器分配的资源紧缺时，即在需要对容器使用的资源进行限制时，才会生效。因此，无法单纯根据某个容器的cpu 份额来确定有多少cpu资源分配给它，资源分配结果取决于同时运行的其他容器的CPU分配和容器中进程运行情况。

设置容器绑定指定的cpu

查看主机中的cpu编号

top
按数字“1”

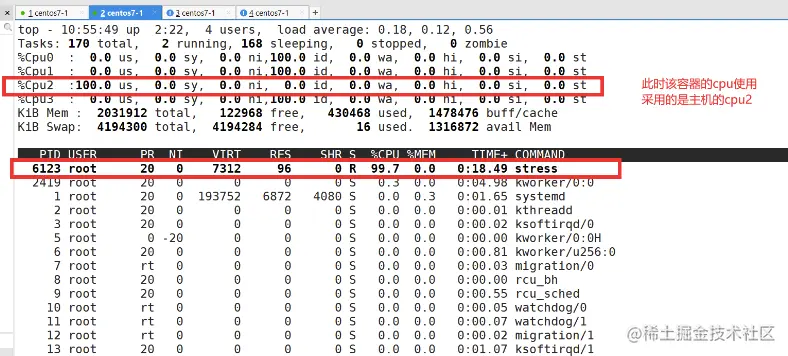

进行绑核创建容器

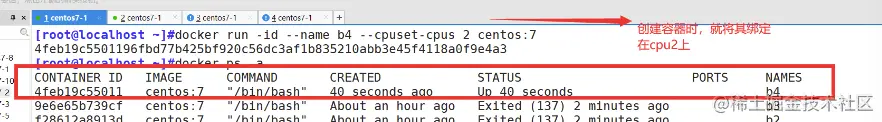

docker run -id --name b4 --cpuset-cpus 2 centos:7


压力测试

yum install -y epel-release
yum insatll -y stress

stress -c 1


测试结果


内存使用的限制

限制容器可以使用的最大内存

m （或--memory=）选项用于限制容器可以使用的最大内存

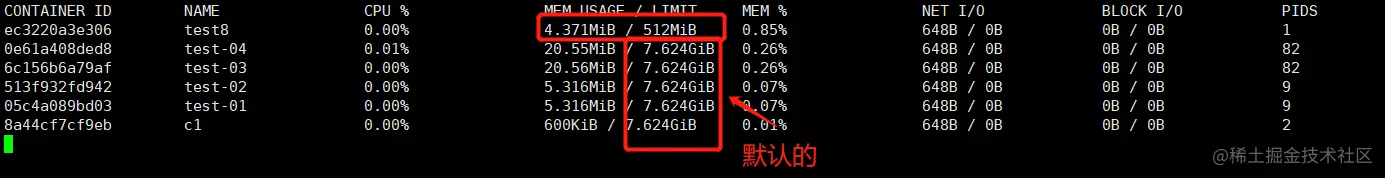

docker run -itd --name d1 -m 512m centos:7 /bin/bash
docker  stats



限制容器可用的swap 大小

#限制可用的swap 大小，--memory-swap

●强调一下， --memory-swap是必须要与 --memory（或-m）一起使用的。

●正常情况下， --memory-swap 的值包含容器可用内存和可用swap 。

●所以 -m 300m --memory-swap=1g 的含义为：容器可以使用300M 的物理内存，并且可以使用700M (1G - 300M)的swap。 ​ 设置为0或者不设置，则容器可以使用的 swap 大小为 -m 值的两倍。

如果 --memory-swap 的值和 -m 值相同，则容器不能使用swap。

如果 --memory-swap 值为 -1，它表示容器程序使用的内存受限，而可以使用的swap空间使用不受限制（宿主机有多少swap 容器就可以使用多少）。

#--memory-swap 的值包含容器可用内存和可用swap，减去-m的值才是可用swap的值。
#表示容器可以使用512M的物理内存，并且可以使用512M的swap。因为1g减去512m的物理内存，剩余值才是可用swap。
docker run -itd --name d2 -m 512m --memory-swap=1g centos:7 bash

#--memoryswap值和 -m 的值相同，表示容器无法使用swap
docker run -itd --name d3 -m 512m --memory-swap=512m centos:7 bash

# --memory-swap 的值设置为0或者不设置，则容器可以使用的 swap 大小为 -m 值的两倍。
docker run -itd --name d4 -m 512m centos:7 bash

# --memory-swap 值为 -1，它表示容器程序使用的内存受限，但可以使用的swap空间使用不受限制（宿主机有多少swap 容器就可以使用多少）。
docker run -itd --name d5 -m 512m --memory-swap=-1 centos:7 bash

对磁盘IO的配置控制（blkio）的限制

  • -device-read-bps：限制某个设备上的读速度bps ( 数据量)，单位可以是kb、mb (M)或者gb。

  • --device-write-bps : 限制某个设备上的写速度bps ( 数据量)，单位可以是kb、mb (M)或者gb。

该速度是指每秒钟进行读写操作1M，1G或者是1kb

  • --device-read-iops :限制读某个设备的iops (次数)

  • --device-write-iops :限制写入某个设备的iops ( 次数)

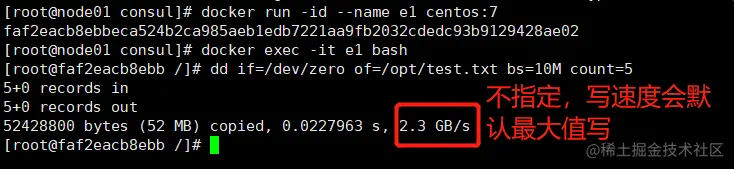

默认情况下容器的写速度

[root@localhost ~]#docker run -id --name e1  centos:7
[root@localhost ~]#docker exec -it e1 bash
[root@8657384cb483 /]# dd if=/dev/zero  of=/opt/test.txt bs=10M count=5 oflag=direct
# oflag=direct 规避文件读写系统中所带来的缓存，避免影响测试结果

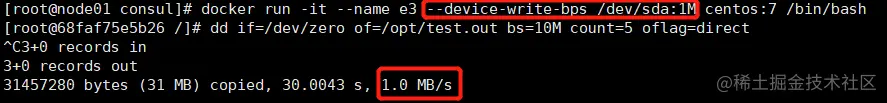

进行写速度限制的容器创建

[root@localhost ~]#docker run -it --name e3 --device-write-bps /dev/sda:1M centos:7 /bin/bash
[root@6c1b8bcf6b44 /]# dd if=/dev/zero of=/opt/test.out bs=10M count=5 oflag=direct


清除docker占用的磁盘空间

docker system prune -a 可用于清理磁盘，删除关闭的容器、无用的数据卷和网络。

docker system prune -a
