前、中、后序的非递归遍历

写在前面

本文摘要

  1. 前序遍历
  2. 中序遍历
  3. 后序遍历

二叉树遍历的复习

  • 上篇文章，我们了解了如何遍历一棵二叉树。常见的有四种方式：
    • 前序、中序、后序、层序

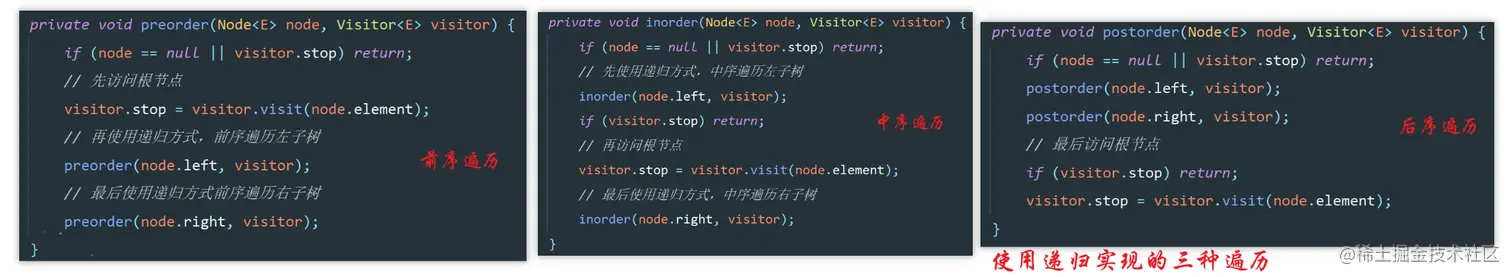

  • 其中除了层序遍历，其余的都是使用递归实现的，如下图所示：

image-20221124204039262

  • 这三个递归函数，思路确实很好想，代码也很精简
  • 可是我们都知道，调用函数会开辟栈帧，消耗栈空间
  • 而遍历基本上就是要访问所有元素，时间复杂度一般情况都为O(n)，而此递归函数的空间复杂度应该也差不多为O(n)
  • 能不能优化一下这三个遍历的方式，不用递归来实现呢？

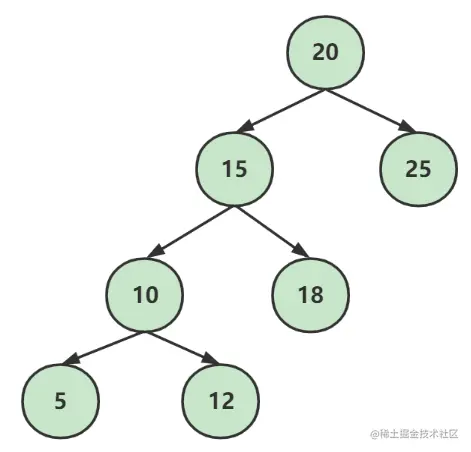

  • 这就是我们今天要谈的内容，有如下一棵二叉树：

image-20221124204701092

一、前序遍历

规律探寻

  • 如果利用前序遍历，那么访问该树的顺序为：20、15、10、5、12、18、25。这一点相信大家都清楚
  • 有什么规律呢？我们一起来研究一下：

image-20221124205127622

  • 首先要明确的点：一开始只能拿到根节点

  • 可以发现，前序遍历的顺序，刚好就是拿到根节点，一直往左走。走到为空为止

  • 譬如上图：

    • 先访问 20，20的左边不为空
    • 访问15，15的左边不为空
    • 访问10,10的左边不为空
    • 访问5，5的左边为空

  • 左边为空之后，该访问右边了。可以发现，左边最后访问的元素，它的右边会最先被访问（如果有）。左边最先被访问的元素，它的右边会最后被访问（如果有）

  • 譬如上图：

    • 访问完5之后，发现左边为空了，该访问它的右边了，它的右边为空
    • 向上访问10的右边，不为空，访问12
    • 访问12时，12的左边为空，右边也为空
    • 向上访问15的右边，不为空，访问18
    • 访问18时，18的左边为空，右边也为空
    • 向上访问20的右边，不为空，访问25
    • 访问25时，25的左边为空，右边也为空
    • 至此，所有元素访问完毕

  • 如果你感到晕，没关系，我说了这么半天，就是想让你注意到：先被访问的元素，它的右子节点反而会后被访问。后被访问的元素，它的右子节点反而会先被访问

  • 这和什么有点像来着？是不是和栈Stack的思想很像：先进后出

思路分析

  • 先准备一个栈：

image-20221124213442876

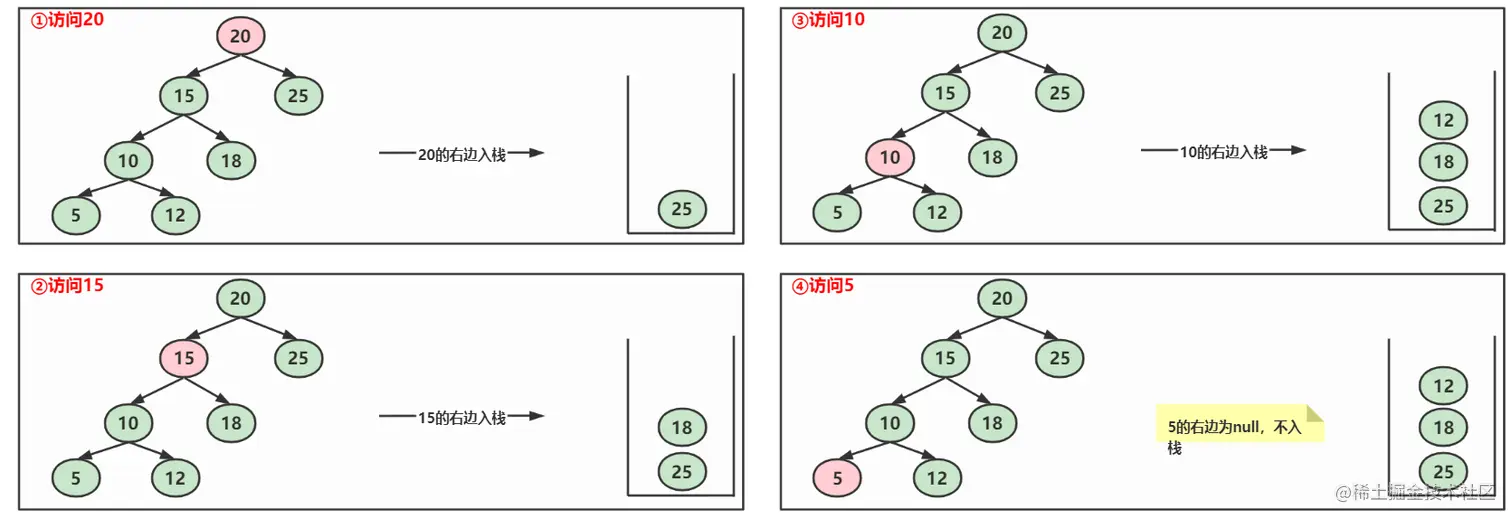

  • 访问节点的同时，将它的右子节点入栈（如果有），直至左边为空：

image-20221124214007945

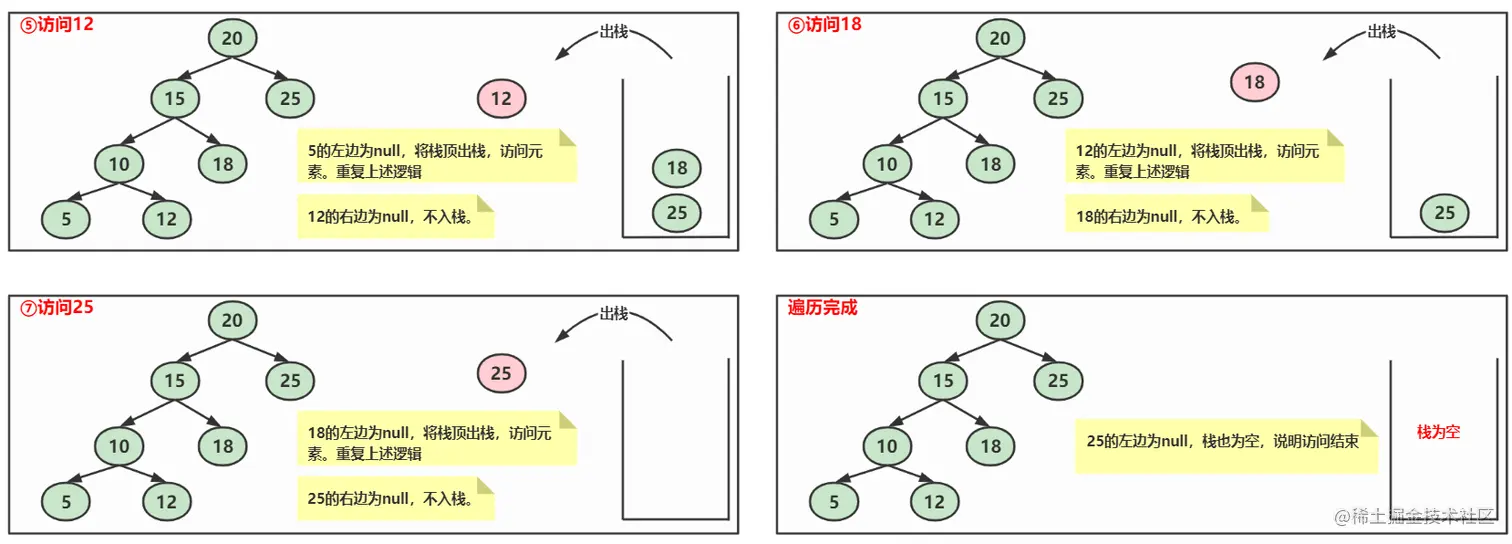

  • 左边为空后，弹出栈顶元素，重复上述逻辑：

image-20221124214950054

代码实现

  • 将其思路转换为代码：
    public void preorder(Visitor<E> visitor) {
	if (visitor == null || root == null) return;

        Node<E> node = root;
        Stack<Node<E>> stack = new Stack<>(); // 准备一个栈

        while (true) {
            if (node != null) { // 如果 node 没有到最左边

                if (visitor.visit(node.element)) return; // 访问元素，若外界需要停止，直接返回即可

                if (node.right != null) { // 右子节点不为空，将其入栈
                    stack.push(node.right);
                }

                node = node.left; // 再向左走
            } else { // 处理右边
                if (stack.isEmpty()) return; // 如果 node 和 栈 都为空了，就直接返回
                node = stack.pop(); // 将栈顶元素弹出来，让 node 再次不为 null，执行上面的逻辑
            }
        }
    }

实现思路2

  • 前序遍历比较特殊，还有一种非递归的实现思路：
    • 准备一个栈，将根节点直接入栈
    • 当栈不为空时，遍历栈：
      • 取出栈顶元素，执行访问逻辑
      • 如果栈的右子节点不为空，将右子节点入栈
      • 如果栈的左子节点不为空，将左子节点入栈
  • 将其思路转换为代码：
    public void preorder(Visitor<E> visitor) {
        if (visitor == null || root == null) return;

        // 准备一个栈，并且将根节点放入其中
        Stack<Node<E>> stack = new Stack<>();
        stack.push(root);

        while (!stack.isEmpty()) {
            final Node<E> node = stack.pop(); // 弹出栈顶元素
            if (visitor.visit(node.element)) return; // 访问元素，若外界需要停止，直接返回即可

            if (node.right != null) { // 如果右子节点不为空，将其入栈
                stack.push(node.right);
            }

            if (node.left != null) { // 如果左子节点不为空，将其入栈
                stack.push(node.left);
            }
        }

    }
  • 哈哈哈，有没有感觉这样清晰很多，而且，它和之前学习的层序遍历是不是很像：

image-20221124221047288

二、中序遍历

规律探寻

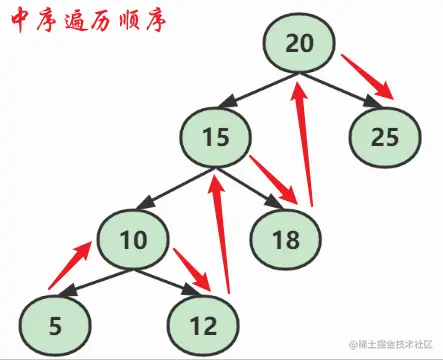

  • 如果利用中序遍历，那么访问该树的顺序为：5、10、12、15、18、20、25
  • 我们来探寻一下规律：

image-20221125104946124

  • 首先也是要明确：一开始只能拿到根节点
  • 可以发现，中序遍历的顺序，也是拿到根节点，走到最左边。最先访问最左边的元素
  • 有了上面的铺垫，不难发现，这里也可以使用栈的思想来实现：先进后出

思路分析

  • 先准备一个栈：

image-20221124213442876

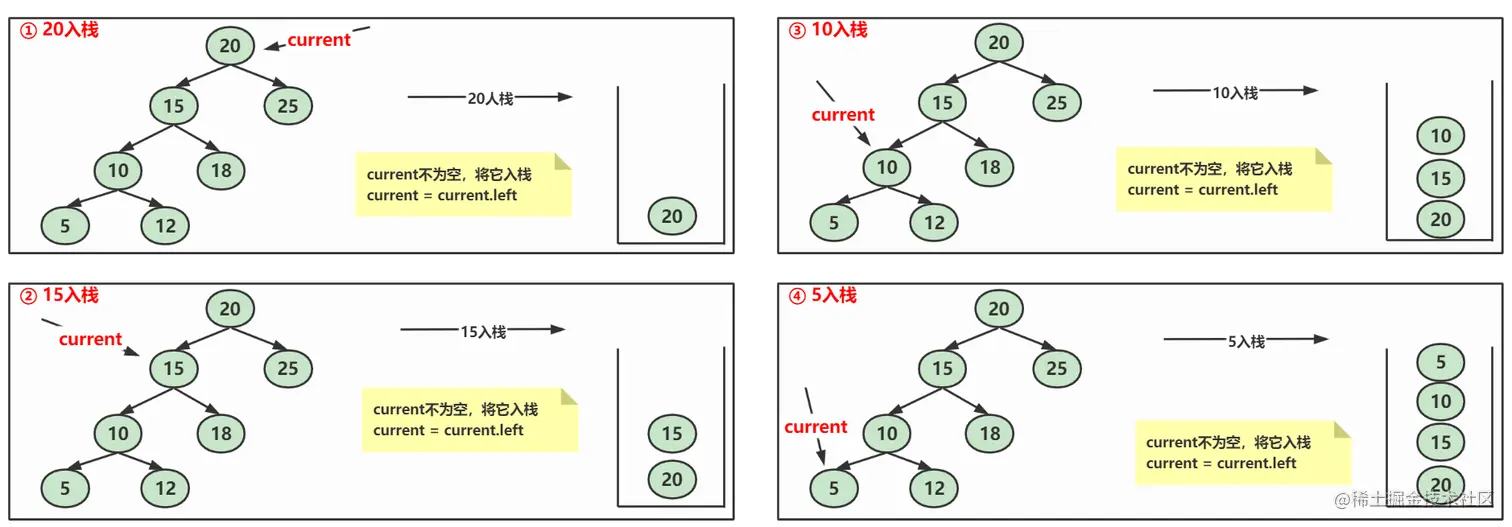

  • 用一个临时引用：current，当它不为空，将它入栈，然后一路向左：

image-20221125113605544

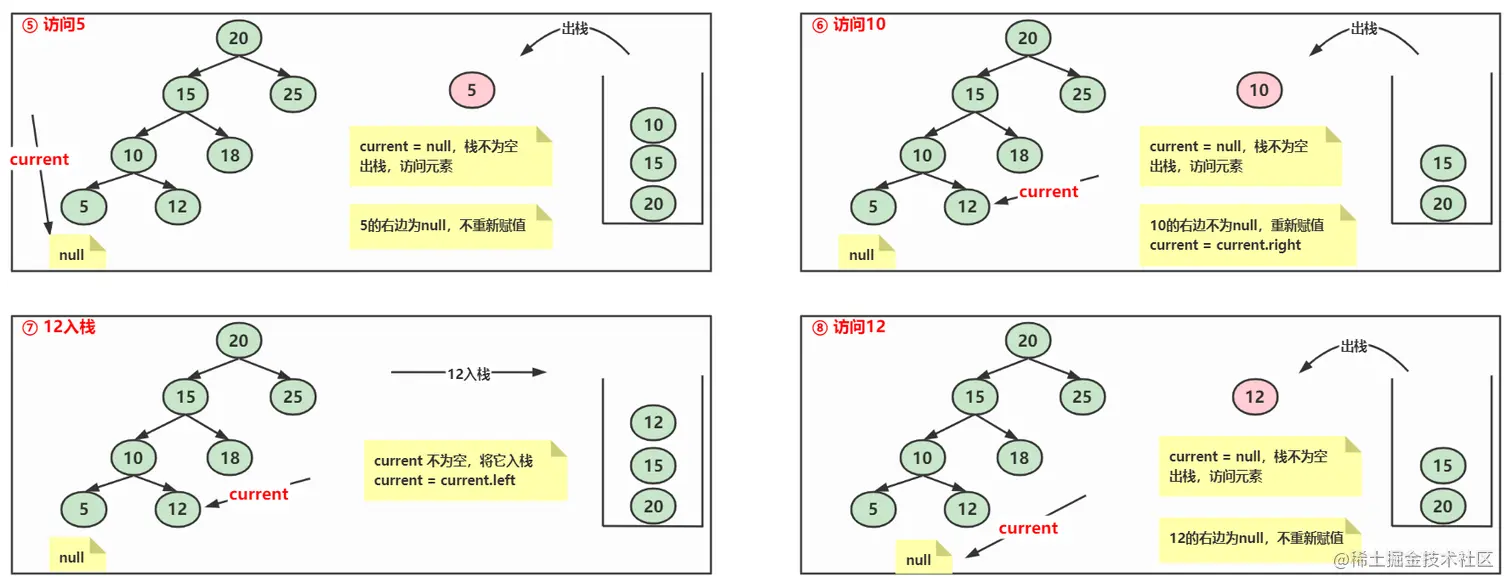

  • 到最左边了，栈顶元素不为空，弹出栈顶元素进行访问。如果它的右边不为空，将它赋值给current，重复上述逻辑。直至栈为空。current也为空

image-20221125193307999

image-20221125193525640

代码实现

  • 将其思路转换为代码：
public void inorder(Visitor<E> visitor) {
        if (visitor == null || root == null) return;

        Node<E> node = root;
        Stack<Node<E>> stack = new Stack<>(); // 准备一个栈

        while (true) {
            if (node != null) { // node 不为空
                stack.push(node); // 将自己入栈
                node = node.left; // 一直往左边走，直到左边为 null
            } else { // 处理右边
                if (stack.isEmpty()) return; // 如果 stack 也为空，直接返回
                final Node<E> pop = stack.pop(); // 弹出栈顶元素
                if (visitor.visit(pop.element)) return; // 访问元素，若外界需要停止，直接返回即可

                if (pop.right != null) { // 若栈顶元素的左子节点不为空
                   node = pop.right; // 让 node 再次不为 null，执行上面的逻辑
                }
            }
        }
    }

三、后序遍历

规律探寻

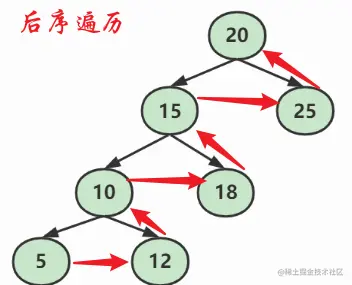

  • 如果利用后序遍历，那么访问该树的顺序为：5、12、10、18、15、25、20

  • 我们来探寻一下规律：

image-20221125194343889

  • 首先也是要明确：一开始只能拿到根节点
  • 可以发现，后序遍历的顺序，也是拿到根节点，走到最左边。最先访问最左边的元素
  • 20是最早能够拿到的元素，但是最后才能访问它。这里也可以使用栈的思想来实现：先进后出

思路分析

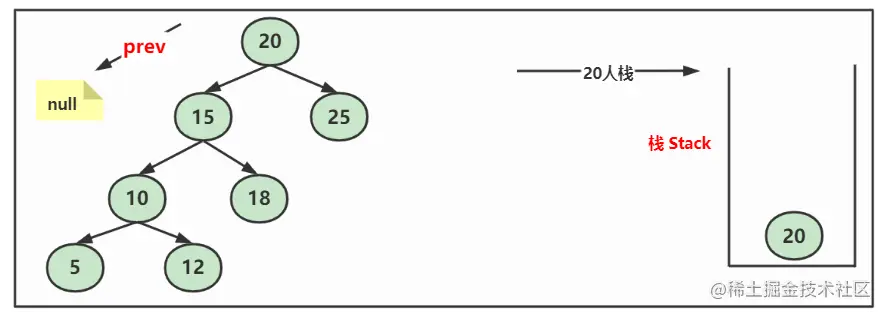

  • 先准备一个栈，并且直接将根节点入栈。再准备一个prev节点，用于记录前一个访问的节点

image-20221127172729475

  • 开始遍历，直至栈为空

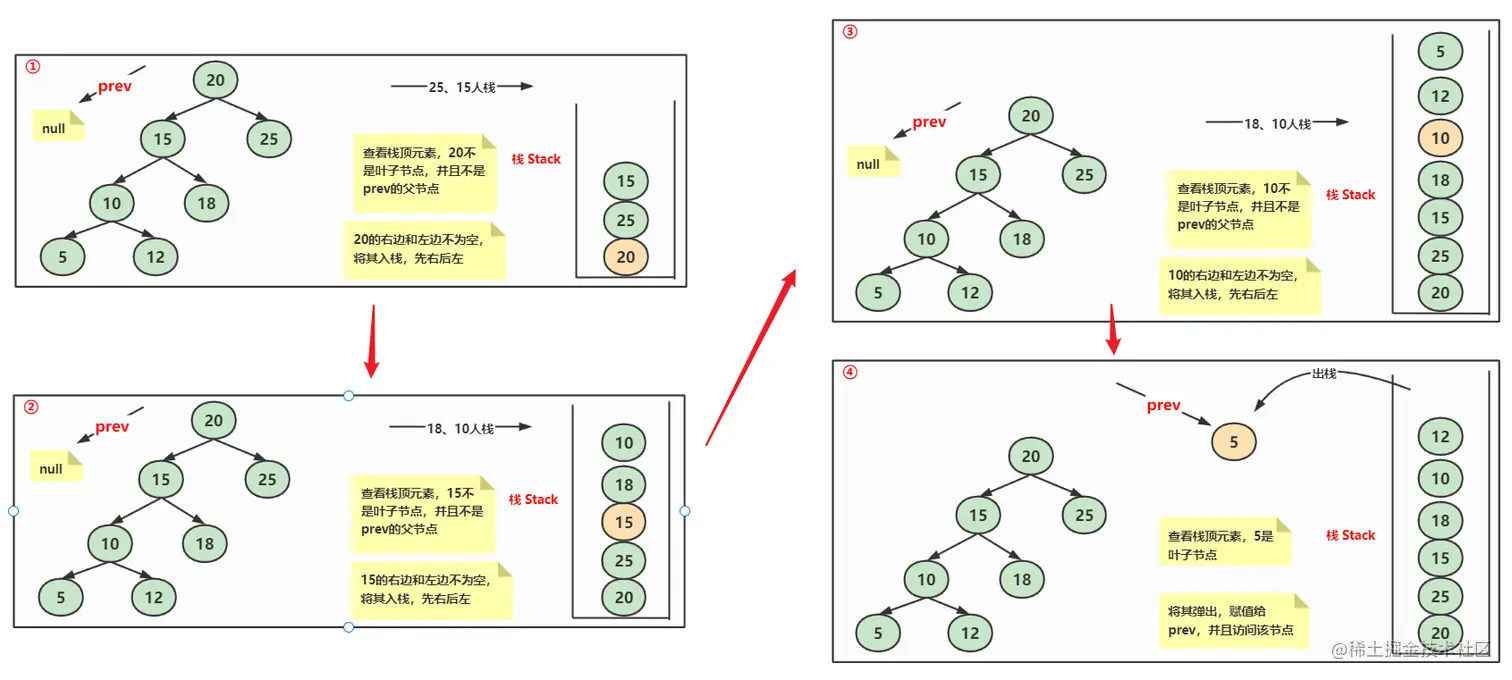

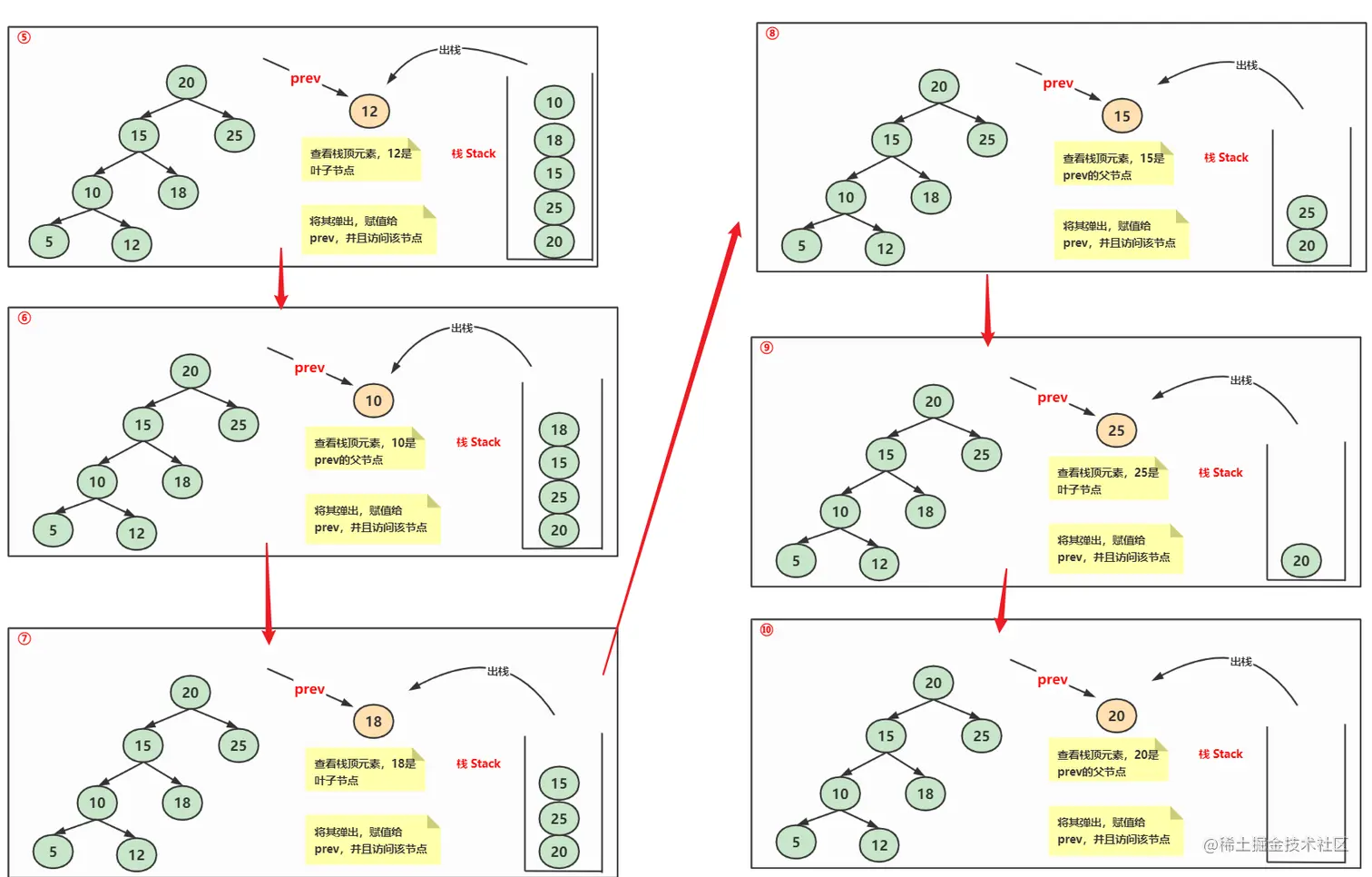

    • 查看栈顶元素，看它是否为叶子节点或者是否是prev的父节点。（仅查看，并未出栈）
    • 如果是，将其栈顶弹出，赋值给prev节点。然后进行访问。
    • 如果不是，查看它的左和右是否为空，如果不为空，将其入栈。

image-20221127205103780

image-20221127205150437

代码实现

    public void postorder(Visitor<E> visitor) {
        if (visitor == null || root == null) return;

        Stack<Node<E>> stack = new Stack<>();
        stack.push(root); // 直接将根节点入栈
        Node<E> prev = null; // 用于记录上一个被访问的元素

        while (!stack.isEmpty()) {
            final Node<E> peek = stack.peek(); // 只是看看栈顶元素，并不是弹出

            // 如果栈顶元素是叶子节点 或 前一个访问的父节点是栈顶元素
            if (peek.isLeaf() || (prev != null && prev.parent == peek)) {
                prev = stack.pop(); // 弹出栈顶元素
                if (visitor.visit(prev.element)) return; // 访问元素，若外界需要停止，直接返回即可
            } else {
                if (peek.right != null) { // 栈顶元素的右子节点不为空，将其入栈
                    stack.push(peek.right);
                }
                if (peek.left != null) { // 栈顶元素的右子左子节点不为空，将其入栈
                    stack.push(peek.left);
                }
            }
        }
    }

四、总结

  • 其实三种遍历方式，我都说了一个需要注意的地方：最开始只能拿到根节点。所以我们只能从根节点开始，从上往下找

    "虽然不同顺序的遍历各有各的不同，但是遍历的思想都是相似的"

  • 都是准备一个栈Stack，然后先处理左边。看遍历的顺序，将它的相关节点入栈

  • 最后再处理右边，直至栈为空，退出循环

  • 当然，你也可以试试先处理右边，再处理左边~

写在后面

本篇收获

  1. 复习了二叉树的遍历
  2. 复习了栈的使用
  3. 学习了非递归遍历二叉树的方式
