Kubernetes-apiServer源码深度分析(二)scheme详解

LuckyLove
945 阅读4分钟

开启掘金成长之旅！这是我参与「掘金日新计划 · 12 月更文挑战」的第4天，点击查看活动详情

记得看代码中的注释哈，理解都在里面 源码基于v1.24

这篇文章先铺垫GVK和GVR这两个在Kubernetes中非常重要的概念的基本认知，以便于更进一步的深入学习内部的机制

GVK 和 GVR 是什么？

  • GVK 就是 group、verison、kind
  • GVR 就是 group、version、resource

为什么有 kind 和 resouce 两个相似概念 首先我们要明确几个概念：

  • 在编码过程中，资源数据的存储都是以结构体存储(称为 Go type) 由于多版本version的存在（alpha1，beta1，v1等），不同版本中存储结构体的存在着差异，但是我们都会给其相同的 Kind 名字（比如 Deployment）
  • 因此，我们编码中只用 Kind 名（如 Deployment），并不能准确获取到其使用哪个版本结构体
  • 所以，采用 GVK 获取到一个具体的 存储结构体，也就是 GVK 的三个信息（group/verion/kind) 确定一个 Go type（结构体）
  • 如何获取呢？ —— 通过 Scheme, Scheme 存储了 GVK 和 Go type 的映射关系
    • 在创建资源过程中，我们编写 yaml，提交请求： 编写 yaml 过程中，我们会写 apiversion 和 kind，其实就是 GVK 而客户端（也就是我们）与 apiserver 通信是 http 形式，就是将请求发送到某一 http path
    • 发送到哪个 http path 呢？ 这个 http path 其实就是 GVR /apis/batch/v1/namespaces/default/job 这个就是表示 default 命名空间的 job 资源 我们 kubectl get po 时 也是请求的路径 也可以称之为 GVR 其实 GVR 是由 GVK 转化而来 —— 通过REST映射的RESTMappers实现
  • 总结 同 Kind 由于多版本会存在 多个数据结构（Go type） GVK 可以确定一个具体的 Go Type（映射关系由 Scheme 维护） GVK 可以转换 http path 请求路径（也就是 GVR）（映射由RESTMappers实现） GVK和GVR是相关的。GVK在GVR标识的HTTP路径下提供服务。将GVK映射到GVR的过程称为REST映射。我们将在“ REST Mapping”中看到在Golang中实现REST映射的RESTMappers。

scheme的定义

定义在 k8s.io/apimachinery/pkg/runtime/scheme.go 中

type Scheme struct {
   // gvkToType allows one to figure out the go type of an object with
   // the given version and name.
   gvkToType map[schema.GroupVersionKind]reflect.Type

   // typeToGVK allows one to find metadata for a given go object.
   // The reflect.Type we index by should *not* be a pointer.
   typeToGVK map[reflect.Type][]schema.GroupVersionKind

   // unversionedTypes are transformed without conversion in ConvertToVersion.
   unversionedTypes map[reflect.Type]schema.GroupVersionKind

   // unversionedKinds are the names of kinds that can be created in the context of any group
   // or version
   unversionedKinds map[string]reflect.Type

   // Map from version and resource to the corresponding func to convert
   // resource field labels in that version to internal version.
   fieldLabelConversionFuncs map[schema.GroupVersionKind]FieldLabelConversionFunc

   // defaulterFuncs is a map to funcs to be called with an object to provide defaulting
   // the provided object must be a pointer.
   defaulterFuncs map[reflect.Type]func(interface{})

   // converter stores all registered conversion functions. It also has
   // default converting behavior.
   converter *conversion.Converter

   // versionPriority is a map of groups to ordered lists of versions for those groups indicating the
   // default priorities of these versions as registered in the scheme
   versionPriority map[string][]string

   // observedVersions keeps track of the order we've seen versions during type registration
   observedVersions []schema.GroupVersion

   // schemeName is the name of this scheme.  If you don't specify a name, the stack of the NewScheme caller will be used.
   // This is useful for error reporting to indicate the origin of the scheme.
   schemeName string
}

对象的scheme是在哪里注册的呢？

在cmd/apiserver/app/server.go中有一个

import "k8s.io/kubernetes/pkg/controlplane"

在这个文件下全是import一些包很明显是通过go语言的init机制来操作的

package controlplane

import (
   // These imports are the API groups the API server will support.
   _ "k8s.io/kubernetes/pkg/apis/admission/install"
   _ "k8s.io/kubernetes/pkg/apis/admissionregistration/install"
   _ "k8s.io/kubernetes/pkg/apis/apiserverinternal/install"
   _ "k8s.io/kubernetes/pkg/apis/apps/install"
   _ "k8s.io/kubernetes/pkg/apis/authentication/install"
   _ "k8s.io/kubernetes/pkg/apis/authorization/install"
   _ "k8s.io/kubernetes/pkg/apis/autoscaling/install"
   _ "k8s.io/kubernetes/pkg/apis/batch/install"
   _ "k8s.io/kubernetes/pkg/apis/certificates/install"
   _ "k8s.io/kubernetes/pkg/apis/coordination/install"
   _ "k8s.io/kubernetes/pkg/apis/core/install"
   _ "k8s.io/kubernetes/pkg/apis/discovery/install"
   _ "k8s.io/kubernetes/pkg/apis/events/install"
   _ "k8s.io/kubernetes/pkg/apis/extensions/install"
   _ "k8s.io/kubernetes/pkg/apis/flowcontrol/install"
   _ "k8s.io/kubernetes/pkg/apis/imagepolicy/install"
   _ "k8s.io/kubernetes/pkg/apis/networking/install"
   _ "k8s.io/kubernetes/pkg/apis/node/install"
   _ "k8s.io/kubernetes/pkg/apis/policy/install"
   _ "k8s.io/kubernetes/pkg/apis/rbac/install"
   _ "k8s.io/kubernetes/pkg/apis/scheduling/install"
   _ "k8s.io/kubernetes/pkg/apis/storage/install"
)

在apps这个APIGroup，发现init的中把不同版本的APIGroup都注册到了scheme里

// Package install installs the apps API group, making it available as
// an option to all of the API encoding/decoding machinery.
package install

import (
   "k8s.io/apimachinery/pkg/runtime"
   utilruntime "k8s.io/apimachinery/pkg/util/runtime"
   "k8s.io/kubernetes/pkg/api/legacyscheme"
   "k8s.io/kubernetes/pkg/apis/apps"
   "k8s.io/kubernetes/pkg/apis/apps/v1"
   "k8s.io/kubernetes/pkg/apis/apps/v1beta1"
   "k8s.io/kubernetes/pkg/apis/apps/v1beta2"
)

func init() {
   Install(legacyscheme.Scheme)
}

// Install registers the API group and adds types to a scheme
func Install(scheme *runtime.Scheme) {
   utilruntime.Must(apps.AddToScheme(scheme))
   utilruntime.Must(v1beta1.AddToScheme(scheme))
   utilruntime.Must(v1beta2.AddToScheme(scheme))
   utilruntime.Must(v1.AddToScheme(scheme))
   utilruntime.Must(scheme.SetVersionPriority(v1.SchemeGroupVersion, v1beta2.SchemeGroupVersion, v1beta1.SchemeGroupVersion))
}

对象的scheme是怎么注册的呢？

以下代码在register.go中

package apps

import (
   "k8s.io/apimachinery/pkg/runtime"
   "k8s.io/apimachinery/pkg/runtime/schema"
   "k8s.io/kubernetes/pkg/apis/autoscaling"
)
/*
    定义了需要导出的变量
*/
var (
   // SchemeBuilder stores functions to add things to a scheme.
   SchemeBuilder = runtime.NewSchemeBuilder(addKnownTypes)
   // AddToScheme applies all stored functions t oa scheme.
   AddToScheme = SchemeBuilder.AddToScheme
)

// GroupName is the group name use in this package
const GroupName = "apps"

// SchemeGroupVersion is group version used to register these objects
var SchemeGroupVersion = schema.GroupVersion{Group: GroupName, Version: runtime.APIVersionInternal}

// Kind takes an unqualified kind and returns a Group qualified GroupKind
func Kind(kind string) schema.GroupKind {
   return SchemeGroupVersion.WithKind(kind).GroupKind()
}

// Resource takes an unqualified resource and returns a Group qualified GroupResource
func Resource(resource string) schema.GroupResource {
   return SchemeGroupVersion.WithResource(resource).GroupResource()
}

// Adds the list of known types to the given scheme.
func addKnownTypes(scheme *runtime.Scheme) error {
   // TODO this will get cleaned up with the scheme types are fixed
   scheme.AddKnownTypes(SchemeGroupVersion,
      &DaemonSet{},
      &DaemonSetList{},
      &Deployment{},
      &DeploymentList{},
      &DeploymentRollback{},
      &autoscaling.Scale{},
      &StatefulSet{},
      &StatefulSetList{},
      &ControllerRevision{},
      &ControllerRevisionList{},
      &ReplicaSet{},
      &ReplicaSetList{},
   )
   return nil
}

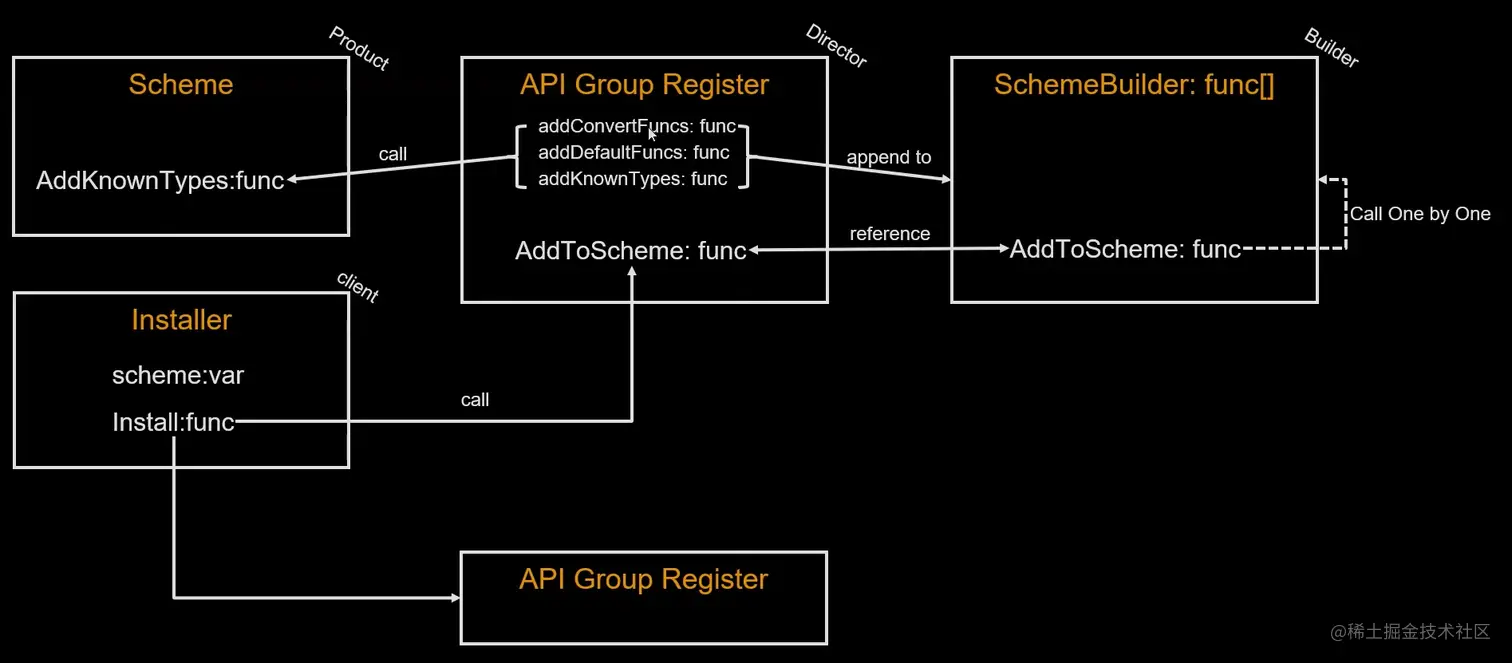

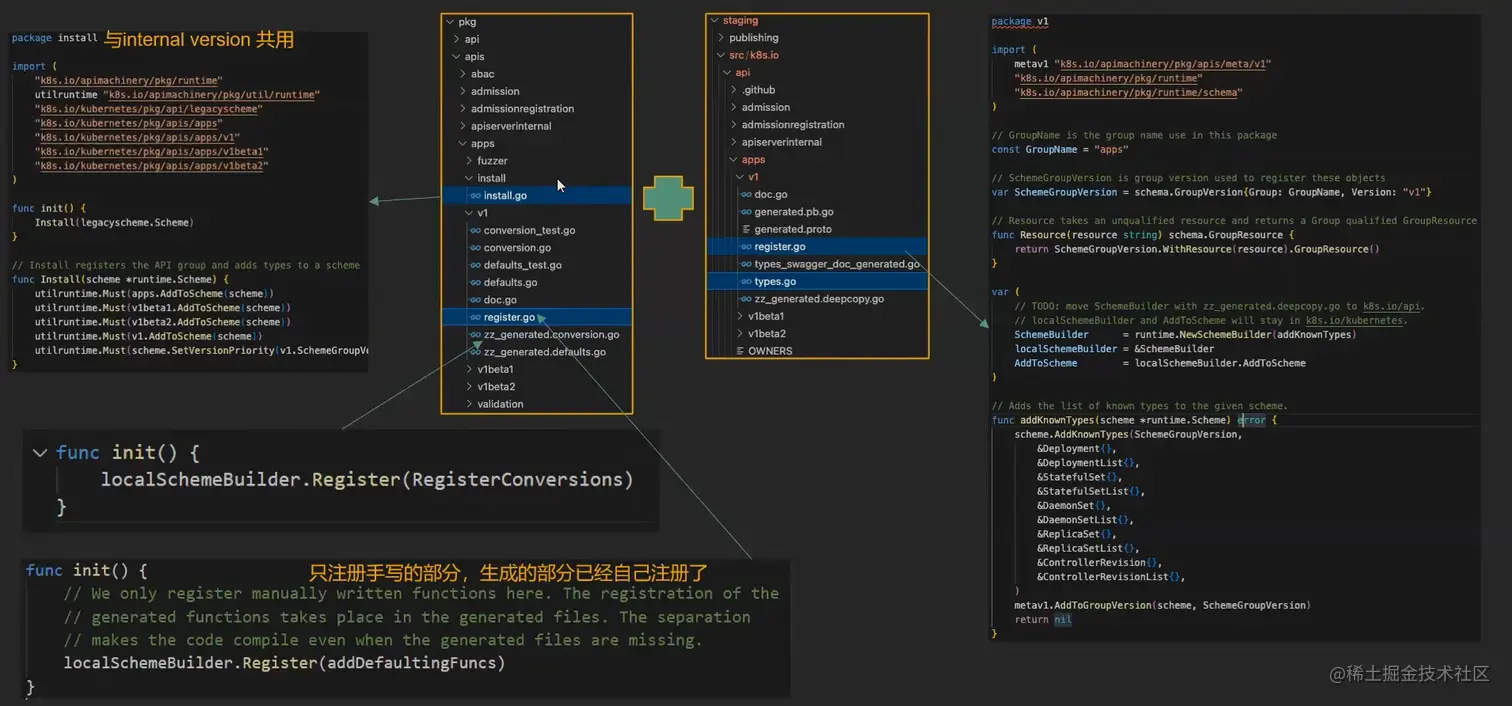

以上代码中使用了builder的设计模式，逻辑如下图所示 image.png scheme分为两类，internal和external，interna是对内使用，external是对外使用，以上是internal的注册方式，下面是external的注册方式，逻辑大致是一致的，只是实现部分的代码位置不同

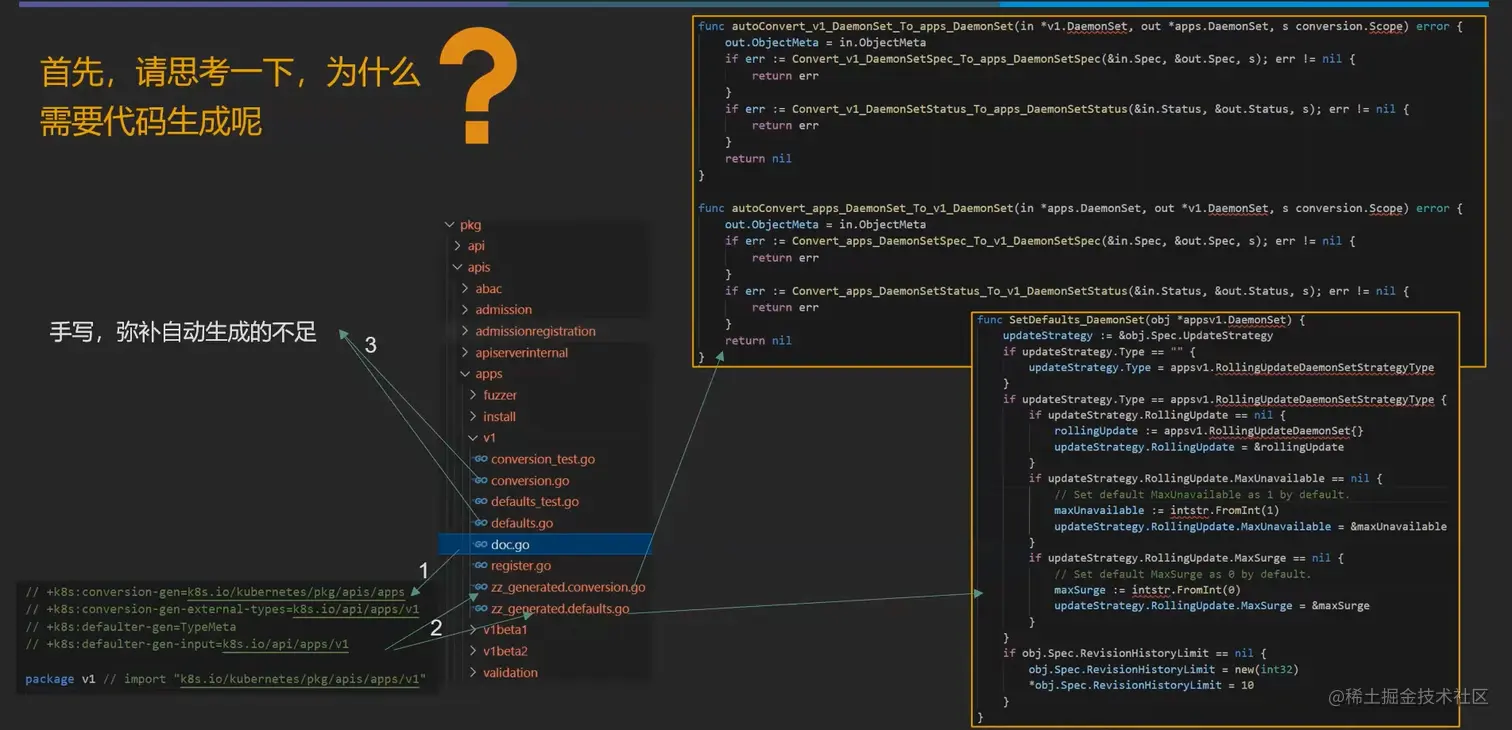

image.png 再用一张图来看看Converter和Defaulter的代码生成


Summary

  1. scheme可以理解为资源对象的注册表，分为对内对外两类，内含处理内外部Version之间的转换，GVK和GoType之间的转换，默认值的填充
  2. scheme使用了builder的设计模式进行代码的解耦和优化，无处不彰显着优雅二字
