回收、复用、预加载

当 RecyclerView 上下滑动时那些移出屏幕的 ViewHolder 会进行回收，新进入屏幕的 ViewHolder 会进行复用（如果有缓存），那么对于回收复用的源码分析就要从触摸方法中开始找切入点，先看一下 onTouchEvent 方法中处理滑动的调用流程：

RecyclerView.java

public boolean onTouchEvent(MotionEvent e) {
    // ...
    // mLayout 即为 LayoutManager 可以看出不设置 LayoutManager 是无法触发滑动的
    if (mLayout == null) {
        return false;
    }
    // ...
    switch (action) {
        case MotionEvent.ACTION_DOWN: {}
        case MotionEvent.ACTION_MOVE: {
            // ...
            // 根据 Down 事件中保存的信息计算出滑动距离
            int dx = mLastTouchX - x;
            int dy = mLastTouchY - y;
            // 滑动前先进行方向判断
            if (mScrollState != SCROLL_STATE_DRAGGING) {
                boolean startScroll = false;
                // ...
                if (canScrollVertically) { // 是否可以垂直滑动
                    if (dy > 0) {
                        dy = Math.max(0, dy - mTouchSlop);
                    } else {
                        dy = Math.min(0, dy + mTouchSlop);
                    }
                    if (dy != 0) {
                        startScroll = true;
                    }
                }
                if (startScroll) { // 标记开始滑动
                    setScrollState(SCROLL_STATE_DRAGGING);
                }
            }

            if (mScrollState == SCROLL_STATE_DRAGGING) {
                // ...
                // scrollByInternal 是处理滑动的方法 !!!
                if (scrollByInternal(
                        canScrollHorizontally ? dx : 0,
                        canScrollVertically ? dy : 0,
                        e, TYPE_TOUCH)) {
                    getParent().requestDisallowInterceptTouchEvent(true);
                }
                // ...
            }
        }
        // ...
}

// scrollByInternal 源码部分
boolean scrollByInternal(int x, int y, MotionEvent ev, int type) {
    // ...
    if (mAdapter != null) {
        mReusableIntPair[0] = 0;
        mReusableIntPair[1] = 0;
        // scrollStep 方法中计算出了滑动消耗的距离，并且赋值给了 mReusableIntPair
        scrollStep(x, y, mReusableIntPair);
        consumedX = mReusableIntPair[0];
        consumedY = mReusableIntPair[1];
        unconsumedX = x - consumedX;
        unconsumedY = y - consumedY;
    }
    // ...
}

// scrollStep 源码部分
void scrollStep(int dx, int dy, @Nullable int[] consumed) {
    // ...
    int consumedX = 0;
    int consumedY = 0;
    // 不管是水平还是垂直滑动 最终都调用到了 LayoutManager 的 scrollXXXBy 方法中
    if (dx != 0) {
        consumedX = mLayout.scrollHorizontallyBy(dx, mRecycler, mState);
    }
    if (dy != 0) {
        consumedY = mLayout.scrollVerticallyBy(dy, mRecycler, mState);
    }
    //...
    // 赋值
    if (consumed != null) {
        consumed[0] = consumedX;
        consumed[1] = consumedY;
    }
}

从上面源码部分中可以看出，RecyclerView 的滑动最终是交给 LayoutManager 去处理，我们以 LinearLayoutManager 为例继续跟踪源码：

LinearLayoutManager.java

public int scrollHorizontallyBy(int dx, RecyclerView.Recycler recycler,
        RecyclerView.State state) {
    // ...
    return scrollBy(dx, recycler, state);
}

public int scrollVerticallyBy(int dy, RecyclerView.Recycler recycler,
        RecyclerView.State state) {
    // ...
    return scrollBy(dy, recycler, state);
}

不论是水平还是垂直滑动都调用到了 scrollBy 方法，继续跟踪源码：

LinearLayoutManager.java

int scrollBy(int delta, RecyclerView.Recycler recycler, RecyclerView.State state) {
    // ...
    // 注意这里这个 fill 方法
    final int consumed = mLayoutState.mScrollingOffset
            + fill(recycler, mLayoutState, state, false);
    // ...
    return scrolled;
}

fill 是填充的意思，当发生滑动时，就需要有新的 View 来填充滑动的部分，来看一下 fill 的源码：

LinearLayoutManager.java

int fill(RecyclerView.Recycler recycler, LayoutState layoutState,
        RecyclerView.State state, boolean stopOnFocusable) {
    final int start = layoutState.mAvailable;
    if (layoutState.mScrollingOffset != LayoutState.SCROLLING_OFFSET_NaN) {
        // ...
        // 回收
        recycleByLayoutState(recycler, layoutState);
    }
    int remainingSpace = layoutState.mAvailable + layoutState.mExtraFillSpace;
    LayoutChunkResult layoutChunkResult = mLayoutChunkResult;
    while ((layoutState.mInfinite || remainingSpace > 0) && layoutState.hasMore(state)) {
        // ...
        // 复用
        layoutChunk(recycler, state, layoutState, layoutChunkResult);
        // ...
    }
}

在 RecyclerView 滑动时回收和复用操作会同时触发，有移除屏幕的 ViewHolder 就需要有新的 ViewHolder 来填补，这个不难理解。

下面来分别看下回收和复用的方法调用流程。

recycleByLayoutState(recycler, layoutState);

LinearLayoutManager.java

private void recycleByLayoutState(RecyclerView.Recycler recycler, LayoutState layoutState) {
    // ...
    if (layoutState.mLayoutDirection == LayoutState.LAYOUT_START) {
        // 回收头部 View
        recycleViewsFromEnd(recycler, scrollingOffset, noRecycleSpace);
    } else {
        // 回收尾部 View 两个方法逻辑都一样
        recycleViewsFromStart(recycler, scrollingOffset, noRecycleSpace);
    }
}

// recycleViewsFromEnd 和 recycleViewsFromStart 逻辑整体一样 就只贴一个了
private void recycleViewsFromEnd(RecyclerView.Recycler recycler, int scrollingOffset,
        int noRecycleSpace) {
    final int childCount = getChildCount();
    // ...
    // 是否倒置 （LinearLayoutManager 构造器中可以设置）
    // 无论 if 还是 else 最终都调用到了 recycleChildren
    if (mShouldReverseLayout) {
        for (int i = 0; i < childCount; i++) {
            View child = getChildAt(i);
            if (mOrientationHelper.getDecoratedStart(child) < limit
                    || mOrientationHelper.getTransformedStartWithDecoration(child) < limit) {
                // 根据 i 来回收 View
                recycleChildren(recycler, 0, i);
                return;
            }
        }
    } else {
        for (int i = childCount - 1; i >= 0; i--) {
            View child = getChildAt(i);
            if (mOrientationHelper.getDecoratedStart(child) < limit
                    || mOrientationHelper.getTransformedStartWithDecoration(child) < limit) {
                // 根据 i 来回收 View
                recycleChildren(recycler, childCount - 1, i);
                return;
            }
        }
    }
}

private void recycleChildren(RecyclerView.Recycler recycler, int startIndex, int endIndex) {
    // ...
    // 最终调用到了 removeAndRecycleViewAt 方法
    if (endIndex > startIndex) {
        for (int i = endIndex - 1; i >= startIndex; i--) {
            removeAndRecycleViewAt(i, recycler);
        }
    } else {
        for (int i = startIndex; i > endIndex; i--) {
            removeAndRecycleViewAt(i, recycler);
        }
    }
}

LayoutManager.java

public void removeAndRecycleViewAt(int index, @NonNull Recycler recycler) {
    final View view = getChildAt(index); //根据 index 找到 View
    removeViewAt(index); // 从 RV 中移除
    recycler.recycleView(view); // 交给 recycler 进行回收
}

layoutChunk(recycler, state, layoutState, layoutChunkResult);

LinearLayoutManager.java

void layoutChunk(RecyclerView.Recycler recycler, RecyclerView.State state,
        LayoutState layoutState, LayoutChunkResult result) {
    View view = layoutState.next(recycler);
    // ...
}

View next(RecyclerView.Recycler recycler) {
    if (mScrapList != null) {
        return nextViewFromScrapList();
    }
    // 最终通过 recycler 的 getViewForPosition 方法获取到了 View
    final View view = recycler.getViewForPosition(mCurrentPosition);
    mCurrentPosition += mItemDirection;
    return view;
}

Recycler

从上述的源码调用流程中可以看出，回收复用的具体逻辑都放在了 Recycler 中，Recycler 和 LayoutManager 一样是 RecyclerView 的内部类，先来看下 Recycler 中的一些定义：

RecyclerView.java

public final class Recycler {
    // 一级缓存
    final ArrayList<ViewHolder> mAttachedScrap = new ArrayList<>();
    ArrayList<ViewHolder> mChangedScrap = null;

    // 二级缓存
    final ArrayList<ViewHolder> mCachedViews = new ArrayList<ViewHolder>();

    // 三级缓存
    private ViewCacheExtension mViewCacheExtension;

    // 四级缓存
    RecycledViewPool mRecyclerPool;
    // ...
}

在这里先对这些定义有个大致的了解：

1. mAttachedScrap、mChangedScrap 屏幕上的 ViewHolder 缓存；
2. mCachedViews 刚刚移除屏幕的 ViewHolder 会加入进来，默认容量为 2，超出容量后最先放入的会移出，并且加入 mRecyclerPool 缓存池中；
3. mViewCacheExtension 供开发者自定义的缓存，一般不实现（在回收源码流程中并没有使用）；
4. mRecyclerPool 缓存池；

RecycledViewPool

mAttachedScrap、mCachedViews 就是简单的 ArrayList，存储 ViewHolder，RecycledViewPool 就需要查看源码来了解下了：

RecycledView.java

public static class RecycledViewPool {
    private static final int DEFAULT_MAX_SCRAP = 5;
    static class ScrapData {
        final ArrayList<ViewHolder> mScrapHeap = new ArrayList<>();
        int mMaxScrap = DEFAULT_MAX_SCRAP; // mScrapHeap 的容量 默认为 5
        long mCreateRunningAverageNs = 0;
        long mBindRunningAverageNs = 0;
    }
    // 缓存池容器
    SparseArray<ScrapData> mScrap = new SparseArray<>();
    // ...
}

可以看出 RecycledViewPool 内部的容器为 SparseArray，存储类型是其内部类 ScrapData，而 ScrapData 内部使用 ArrayList 来存储 ViewHolder。当 RecyclerView 多类型 item 进行缓存时，直接以 itemViewType 作为 key，ScrapData 作为 value 对 ViewHolder 进行缓存，默认情况下每种不同的 ViewHolder 可以分别缓存 5 个。

回收

回收源码从 Recycler.recycleView(view) 直接看起：

RecyclerView.java

public void recycleView(@NonNull View view) {
    // View 的 LayoutParams 为 RecyclerView.LayoutParams
    // 从其内部可以直接获取到 ViewHolder
    ViewHolder holder = getChildViewHolderInt(view);
    if (holder.isTmpDetached()) {
        // 清除动画资源等 并且触发 adapter 的 onViewDetachedFromWindow 方法
        removeDetachedView(view, false);
    }
    // 如果 ViewHolder 存在于 mAttachedScrap 或者 mChangedScrap 中就移除、清除相关 flag
    if (holder.isScrap()) {
        holder.unScrap();
    } else if (holder.wasReturnedFromScrap()) {
        holder.clearReturnedFromScrapFlag();
    }
    // 回收核心方法
    recycleViewHolderInternal(holder);
    // 停止动画
    if (mItemAnimator != null && !holder.isRecyclable()) {
        mItemAnimator.endAnimation(holder);
    }
}

void recycleViewHolderInternal(ViewHolder holder) {
    // ...
    final boolean transientStatePreventsRecycling = holder
            .doesTransientStatePreventRecycling();
    // 这里提一下 可以重写 adapter 的 onFailedToRecycleView 方法返回 ture 来达到强制回收 ViewHolder
    final boolean forceRecycle = mAdapter != null
            && transientStatePreventsRecycling
            && mAdapter.onFailedToRecycleView(holder);
    boolean cached = false;
    boolean recycled = false;
    // ...
    // 如果可以回收
    if (forceRecycle || holder.isRecyclable()) {
        if (mViewCacheMax > 0
                && !holder.hasAnyOfTheFlags(ViewHolder.FLAG_INVALID
                | ViewHolder.FLAG_REMOVED
                | ViewHolder.FLAG_UPDATE
                | ViewHolder.FLAG_ADAPTER_POSITION_UNKNOWN)) {
            // 先获取 mCachedViews 的 size
            int cachedViewSize = mCachedViews.size();
            if (cachedViewSize >= mViewCacheMax && cachedViewSize > 0) {
                // 超出容量后移除头部的 item
                // 注意这个方法 ！！！ 内部还将移除的 ViewHolder 加入到了 RecyclerViewPool 中
                recycleCachedViewAt(0);
                cachedViewSize--;
            }

            int targetCacheIndex = cachedViewSize;

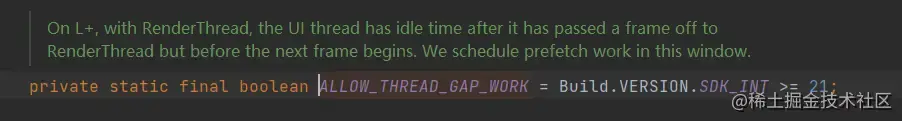

            // 这个 if 中是预加载机制相关代码 后面解释
            if (ALLOW_THREAD_GAP_WORK
                    && cachedViewSize > 0
                    && !mPrefetchRegistry.lastPrefetchIncludedPosition(holder.mPosition)) {
                // when adding the view, skip past most recently prefetched views
                int cacheIndex = cachedViewSize - 1;
                while (cacheIndex >= 0) {
                    int cachedPos = mCachedViews.get(cacheIndex).mPosition;
                    if (!mPrefetchRegistry.lastPrefetchIncludedPosition(cachedPos)) {
                        break;
                    }
                    cacheIndex--;
                }
                targetCacheIndex = cacheIndex + 1;
            }
            // 添加到 mCachedViews 缓存中
            mCachedViews.add(targetCacheIndex, holder);
            cached = true;
        }
        if (!cached) {
            // 如果没有添加到 mCachedView 中则直接加入 RecycledViewPool 中
            addViewHolderToRecycledViewPool(holder, true);
            recycled = true;
        }
    } else {
        // ...
        // 不能回收就什么也不做
    }
    // 清除保存的 ViewHolder 动画相关的信息
    mViewInfoStore.removeViewHolder(holder);
    if (!cached && !recycled && transientStatePreventsRecycling) {
        holder.mBindingAdapter = null;
        holder.mOwnerRecyclerView = null;
    }
}

void recycleCachedViewAt(int cachedViewIndex) {
    // 根据 index 获取到要从 mCachedViews 中移除的 ViewHolder
    ViewHolder viewHolder = mCachedViews.get(cachedViewIndex);
    // 添加到 RecycledViewPool
    addViewHolderToRecycledViewPool(viewHolder, true);
    // 从 mCachedViews 移除
    mCachedViews.remove(cachedViewIndex);
}

void addViewHolderToRecycledViewPool(@NonNull ViewHolder holder, boolean dispatchRecycled) {
    View itemView = holder.itemView;
    // ...
    if (dispatchRecycled) {
        // 触发 adapter 的 onViewRecycled 方法
        dispatchViewRecycled(holder);
    }
    // ...
    // 添加到缓存池
    getRecycledViewPool().putRecycledView(holder);
}

public void putRecycledView(ViewHolder scrap) {
    // 根据 itemViewType 获取缓存池中对应的 ArrayList
    // 没有的话会 new 一个 ScrapData 添加到 mScrap 中
    final int viewType = scrap.getItemViewType();
    final ArrayList<ViewHolder> scrapHeap = getScrapDataForType(viewType).mScrapHeap;
    // 判断是否超出容量
    if (mScrap.get(viewType).mMaxScrap <= scrapHeap.size()) {
        return;
    }
    // ...
    // 清除 ViewHolder 的状态信息
    scrap.resetInternal();
    // 添加到缓存池
    scrapHeap.add(scrap);
}

注释中有详细的解释，在这里就简单总结下整体回收的流程：

1. 如果要回收的 ViewHolder 存在于一级缓存 mAttachedScrap、mChangedScrap 中则从中移除；
2. 将 ViewHolder 加入二级缓存 mCacheViews 中，如果容量超出则移除 index 为 0 的 ViewHolder，并且将其添加到 RecyclerViewPool 中；
3. 如果 ViewHolder 在第 2 步中没有成功添加到 mCacheViews 中则直接添加进 RecyclerViewPool 缓存；
4. RecyclerViewPool 中会根据 ItemViewType 获取对应 ViewHolder 的 ArrayList 容器（如果还没初始化则直接 new 一个）判断容量后添加进去，添加前会清除 ViewHolder 的一些状态信息；

复用

熟悉了回收流程后趁热打铁来看一下复用的源码流程，从 Recycler.getViewForPosition(position) 直接看起：

RecyclerView.java

public View getViewForPosition(int position) {
    // 调用了重载方法
    return getViewForPosition(position, false);
}

View getViewForPosition(int position, boolean dryRun) {
    // 调用了 tryGetViewHolderForPositionByDeadline 获取到 ViewHolder
    // 将 ViewHolder 的 itemView 返回
    return tryGetViewHolderForPositionByDeadline(position, dryRun, FOREVER_NS).itemView;
}

// 复用机制的核心源码
ViewHolder tryGetViewHolderForPositionByDeadline(int position,
        boolean dryRun, long deadlineNs) {
    // ...
    boolean fromScrapOrHiddenOrCache = false;
    ViewHolder holder = null;
    // 如果是预布局状态通过一级缓存 mChangedScrap 中查找
    if (mState.isPreLayout()) {
        holder = getChangedScrapViewForPosition(position);
        fromScrapOrHiddenOrCache = holder != null;
    }
    // 二级缓存 内部会先从 mAttachedScrap 中尝试获取，获取不到则尝试从 mCacheViews 中寻找
    // 注意这里是通过 position 寻找
    if (holder == null) {
        holder = getScrapOrHiddenOrCachedHolderForPosition(position, dryRun);
        // ...
    }
    // 二级缓存 跟上面的区别是这次根据 mHasStableIds 寻找
    // adapter 重写 getItemId 方法设置 id
    if (holder == null) {
        // ...
        if (mAdapter.hasStableIds()) {
            holder = getScrapOrCachedViewForId(mAdapter.getItemId(offsetPosition),
                    type, dryRun);
            // ...
        }

        // 三级缓存 自定义缓存
        if (holder == null && mViewCacheExtension != null) {
            // 注意这里返回的是 View
            final View view = mViewCacheExtension
                    .getViewForPositionAndType(this, position, type);
            if (view != null) {
                // 通过 RecyclerView.LayoutParams 获取其 ViewHolder
                holder = getChildViewHolder(view);
                // ...
            }
        }

        // 四级缓存
        if (holder == null) { // fallback to pool
            holder = getRecycledViewPool().getRecycledView(type);
            // ...
        }

        // 四级缓存都没有获取到
        if (holder == null) {
            // ...
            // 通过 adapter onCreateViewHolder 方法创建 ViewHolder
            holder = mAdapter.createViewHolder(RecyclerView.this, type);
            // 预加载机制相关代码 后面解释
            if (ALLOW_THREAD_GAP_WORK) {
                // only bother finding nested RV if prefetching
                RecyclerView innerView = findNestedRecyclerView(holder.itemView);
                if (innerView != null) {
                    holder.mNestedRecyclerView = new WeakReference<>(innerView);
                }
            }
            // ...
            }
        }
    }
    // ...
    boolean bound = false;
    if (mState.isPreLayout() && holder.isBound()) {
        holder.mPreLayoutPosition = position;
    } else if (!holder.isBound() || holder.needsUpdate() || holder.isInvalid()) {
        // 如果没有绑定过数据 则调用 adapter onBindViewHolder 进行绑定
        final int offsetPosition = mAdapterHelper.findPositionOffset(position);
        bound = tryBindViewHolderByDeadline(holder, offsetPosition, position, deadlineNs);
    }

    // 给 ViewHolder 的 itemView 设置 LayoutParams
    final ViewGroup.LayoutParams lp = holder.itemView.getLayoutParams();
    // 这里的 LayoutParams 是 RecyclerView.LayoutParams
    final LayoutParams rvLayoutParams;
    if (lp == null) {
        // LayoutParams 由 LayoutManager 返回
        rvLayoutParams = (LayoutParams) generateDefaultLayoutParams();
        holder.itemView.setLayoutParams(rvLayoutParams);
    } else if (!checkLayoutParams(lp)) {
        rvLayoutParams = (LayoutParams) generateLayoutParams(lp);
        holder.itemView.setLayoutParams(rvLayoutParams);
    } else {
        rvLayoutParams = (LayoutParams) lp;
    }
    rvLayoutParams.mViewHolder = holder; // 将 ViewHolder 赋值给 LayoutParams
    rvLayoutParams.mPendingInvalidate = fromScrapOrHiddenOrCache && bound;
    return holder;
}

总结下，源码中四级缓存的方法分别为：

1. 一级缓存 getChangedScrapViewForPosition，根据 position 从 mChangedScrap 中获取；
2. 二级缓存 getScrapOrHiddenOrCachedHolderForPosition、getScrapOrCachedViewForId，优先根据 position 从 mAttachScrap、mCacheViews 中获取，其次根据 itemId 再次从 mAttachScrap、mCacheViews 中获取；
3. 三级缓存 mViewCacheExtension.getViewForPositionAndType，自定义缓存，一定注意这里返回的是 View；
4. 四级缓存 getRecycledViewPool().getRecycledView，根据 itemViewType 获取对应 ViewHolder 的缓存 ArrayList，再从其中尝试获取。

每级缓存对应的方法源码比较易懂，篇幅原因就不挨着贴出来了。

预加载

预加载是 SDK 21 后对 RecyclerView 的一项优化。

在了解与加载机制之前，需要先简单了解下 Android 开启硬件加速后的 UI 渲染流程：

1. 当 VSync 信号到来后 UI Thread 处理输入事件、动效、测量、布局、绘制等等，将这些封装成 Render Node 同步给 Render Thread； 2. Render Thread 会将这些绘制指令转为 OpenGL 指令，最终通过 GPU 绘制到 Graphic Buffer； 3. SurfaceFlinger 拿到 buffer 后进行 layer 合并，最终将数据交给 HAL 层绘制到设备屏幕上； 4. 当下一次 VSync 信号到来后重复上述流程；

UI Thread 将 Render Node 同步给 Render Thread 后等待的过程就是预加载要利用的空隙：

原理大概就是这样，具体来看一下源码中是如何实现：

RecyclerView.java

protected void onAttachedToWindow() {
    // ...
    // SDK >= 21
    if (ALLOW_THREAD_GAP_WORK) {
        // sGapWorker 是一个 ThreadLocal
        mGapWorker = GapWorker.sGapWorker.get();
        if (mGapWorker == null) { //初始化 GapWorker
            mGapWorker = new GapWorker();
            // ...
            GapWorker.sGapWorker.set(mGapWorker);
        }
        mGapWorker.add(this);
    }
}

GapWorker 实现了 Runnable 接口，GapWorker 的使用在 onTouchEvent 的 MOVE 事件中：

RecyclerView.java

public boolean onTouchEvent(MotionEvent e) {
    // ...
    switch (action) {
        // ...
        case MotionEvent.ACTION_MOVE: {
                // ...
            if (mGapWorker != null && (dx != 0 || dy != 0)) {
                mGapWorker.postFromTraversal(this, dx, dy);
            }
        }
}

来看一下 postFromTraversal 源码：

GapWorker.java

void postFromTraversal(RecyclerView recyclerView, int prefetchDx, int prefetchDy) {
    if (recyclerView.isAttachedToWindow()) {
        // ...
        if (mPostTimeNs == 0) {
            mPostTimeNs = recyclerView.getNanoTime();
            // GapWorker 实现了 Runnable
            // 通过 View.post 执行 run 方法
            recyclerView.post(this);
        }
    }
    // ...
}

继续查看 GapWorker 的 run 方法实现：

GapWorker.java

public void run() {
    try {
        // Trace
        Trace.beginSection(RecyclerView.TRACE_PREFETCH_TAG);

        long lastFrameVsyncNs = TimeUnit.MILLISECONDS.toNanos(
                mRecyclerViews.get(0).getDrawingTime());
        if (lastFrameVsyncNs == 0) {
            return;
        }
        // 获取下次 VSync 信号到来的时间
        long nextFrameNs = lastFrameVsyncNs + mFrameIntervalNs;
        // 尝试预加载
        prefetch(nextFrameNs);
    }
    // ...
}

void prefetch(long deadlineNs) {
    buildTaskList(); // 构建任务
    flushTasksWithDeadline(deadlineNs); // 执行
}

private void flushTasksWithDeadline(long deadlineNs) {
    for (int i = 0; i < mTasks.size(); i++) {
        final Task task = mTasks.get(i);
        if (task.view == null) {
            break; // done with populated tasks
        }
        // 循环执行
        flushTaskWithDeadline(task, deadlineNs);
        task.clear();
    }
}

private void flushTaskWithDeadline(Task task, long deadlineNs) {
    long taskDeadlineNs = task.immediate ? RecyclerView.FOREVER_NS : deadlineNs;
    // prefetchPositionWithDeadline 方法中进行了预加载
    RecyclerView.ViewHolder holder = prefetchPositionWithDeadline(task.view,
            task.position, taskDeadlineNs);
    // ...
    }
}

private RecyclerView.ViewHolder prefetchPositionWithDeadline(RecyclerView view,
        int position, long deadlineNs) {
    // ...
    RecyclerView.Recycler recycler = view.mRecycler;
    // 这里又调用到了 tryGetViewHolderForPositionByDeadline
    RecyclerView.ViewHolder holder = recycler.tryGetViewHolderForPositionByDeadline(
            position, false, deadlineNs);

    // 预加载创建 View 成功之后
    if (holder != null) {
        if (holder.isBound()) { // 绑定数据成功 放入 mCacheViews 中
            recycler.recycleView(holder.itemView);
        } else { // 如果仅仅创建成功 没绑定数据 就放入 RecyclerViewPool 中
            recycler.addViewHolderToRecycledViewPool(holder, false);
        }
    }
    return holder;
}

再次回到 方法中：

ViewHolder tryGetViewHolderForPositionByDeadline(int position,
        boolean dryRun, long deadlineNs) {
    if (holder == null) {
        long start = getNanoTime();
        // 这里是根据 ViewHolder 的平均创建时间判断
        // 判断是否有足够的时间进行预加载操作
        if (deadlineNs != FOREVER_NS
                && !mRecyclerPool.willCreateInTime(type, start, deadlineNs)) {
            // abort - we have a deadline we can't meet
            return null;
        }
        // 时间够 则预加载成功
        holder = mAdapter.createViewHolder(RecyclerView.this, type);
        // ...
    }
    // ...
    // 利用剩余的时间尝试绑定数据
    bound = tryBindViewHolderByDeadline(holder, offsetPosition, position, deadlineNs);
    // ...
}

可以看出预加载之后对 ViewHolder 的缓存和前面回收复用部分是相符合的。预加载机制一般不需要我们额外编写代码即可实现，这部分内容就当扩展了解吧。

测量、布局、绘制、预布局

onMeasure

RecyclerView.java

@Override
protected void onMeasure(int widthSpec, int heightSpec) {
    // 第一种情况：没有设置 LayoutManager
    if (mLayout == null) {
        defaultOnMeasure(widthSpec, heightSpec);
        return;
    }
    // 第二种情况：设置的 LayoutManager 开启自动测量
    if (mLayout.isAutoMeasureEnabled()) {
        // ...
        mLayout.onMeasure(mRecycler, mState, widthSpec, heightSpec);
        // ...
        mLastAutoMeasureSkippedDueToExact =
                widthMode == MeasureSpec.EXACTLY && heightMode == MeasureSpec.EXACTLY;
        if (mLastAutoMeasureSkippedDueToExact || mAdapter == null) {
            return;
        }

        if (mState.mLayoutStep == State.STEP_START) {
            dispatchLayoutStep1();
        }

        mLayout.setMeasureSpecs(widthSpec, heightSpec);
        mState.mIsMeasuring = true;
        dispatchLayoutStep2();
        // 需要二次测量
        if (mLayout.shouldMeasureTwice()) {
            // ...
            dispatchLayoutStep2();
            mLayout.setMeasuredDimensionFromChildren(widthSpec, heightSpec);
        }
        // ...
    } else {  // 第三种情况：设置的 LayoutManager 没有开启自动测量
        // ...
        mLayout.onMeasure(mRecycler, mState, widthSpec, heightSpec);
        // ...
        mState.mInPreLayout = false; // clear
    }
}

源码只贴出了重要部分，稍微总结下：

1. 没有设置 LayoutManager 时，调用 defaultOnMeasure 方法；
2. 设置 LayoutManager 并且开启自动测量时，调用 LayoutManager 的 onMeasure 方法，并且会执行 dispatchLayoutStep1()、dispatchLayoutStep2()；
3. 设置 LayoutManager 且没有开始自动测量时，仅调用了 LayoutManager 的 onMeasure 方法；

先来看一下 LayoutManager 的 onMeasure 方法：

RecyclerView.java

public abstract static class LayoutManager{
    // ...
    public void onMeasure(@NonNull Recycler recycler, @NonNull State state, int widthSpec,int heightSpec) {
        mRecyclerView.defaultOnMeasure(widthSpec, heightSpec);
    }
}

默认实现和第一种情况一样，调用了 defaultOnMeasure 方法，而且 sdk 中给我们提供的三种 LayoutManager（LinearLayoutManager、GridLayoutManager、StaggeredGridLayoutManager）均没有重写 onMeasure 方法。

接着就来看看 defaultOnMeasure 的源码：

RecyclerView.java

void defaultOnMeasure(int widthSpec, int heightSpec) {
    // 通过 LayoutManager.chooseSize 获取的宽和高的值
    final int width = LayoutManager.chooseSize(widthSpec,
            getPaddingLeft() + getPaddingRight(), // 横向内边距
            ViewCompat.getMinimumWidth(this)); // 反射获取是否设置最小宽度
    final int height = LayoutManager.chooseSize(heightSpec,
            getPaddingTop() + getPaddingBottom(), // 纵向内边距
            ViewCompat.getMinimumHeight(this)); // 反射获取是否设置最小宽度
    // 设置宽高
    setMeasuredDimension(width, height);
}

接着看一下 LayoutManager.chooseSize 是如何获取宽高的：

public static int chooseSize(int spec, int desired, int min) {
    final int mode = View.MeasureSpec.getMode(spec);
    final int size = View.MeasureSpec.getSize(spec);
    switch (mode) {
        case View.MeasureSpec.EXACTLY:
            return size;
        case View.MeasureSpec.AT_MOST:
            return Math.min(size, Math.max(desired, min));
        case View.MeasureSpec.UNSPECIFIED:
        default:
            return Math.max(desired, min);
    }
}

这段代码就不用解释了吧？自定义 View 时经常会根据 mode 不同来处理宽高的最终值。

测量这部分到目前为止的代码都比较简单，测量对于宽高这部分并没有特殊处理，剩余重要逻辑都在 dispatchLayoutStep1()、dispatchLayoutStep2() 方法中，这里先不对其进行详细解释，因为下面的 onLayout 中还有一个 dispatchLayoutStep3() 方法。

稍微总结下，测量部分除非有特殊的自定义 LayoutManager 对宽高有自定义需求，一般情况都会走默认的 defaultOnMeasure 方法，和大部分自定义 View 相同根据 mode 确定宽高。

onLayout

自定义 View 的第二大流程 onLayout，直接看源码：

RecyclerView.java

protected void onLayout(boolean changed, int l, int t, int r, int b) {
    TraceCompat.beginSection(TRACE_ON_LAYOUT_TAG);
    dispatchLayout(); //  只有一处方法调用 分发布局
    TraceCompat.endSection();
    mFirstLayoutComplete = true;
}

void dispatchLayout() {
    // ...
    // 在 onMeasure 中这个值被设置为 true
    mState.mIsMeasuring = false;
    // ...
    if (mState.mLayoutStep == State.STEP_START) {
        dispatchLayoutStep1();
        mLayout.setExactMeasureSpecsFrom(this);
        dispatchLayoutStep2();
    } else if (mAdapterHelper.hasUpdates()
            || needsRemeasureDueToExactSkip
            || mLayout.getWidth() != getWidth()
            || mLayout.getHeight() != getHeight()) {
        mLayout.setExactMeasureSpecsFrom(this);
        dispatchLayoutStep2();
    } else {
        mLayout.setExactMeasureSpecsFrom(this);
    }
    dispatchLayoutStep3(); // mState.mLayoutStep 的值在里面被设置为 State.STEP_START
}

onLayout 中的逻辑并不复杂，逻辑都放在了 dispatchLayout 中，而 dispatchLayout 中又根据各种判断确保了 dispatchLayoutStep1、dispatchLayoutStep2、dispatchLayoutStep3 都会执行。

onDraw

RecyclerView 重写了 draw 方法，那么就先看一下 draw 方法：

RecyclerView.java

public void draw(Canvas c) {
    super.draw(c);

    final int count = mItemDecorations.size();
    for (int i = 0; i < count; i++) {
        mItemDecorations.get(i).onDrawOver(c, this, mState);
    }

    // ...
}

draw 方法中获取了所有的 ItemDecoration 也就是“分割线”，调用了其 onDrawOver 方法。

draw 的源码中会继续调用 onDraw 方法，继续看一下 onDraw 方法：

RecyclerView.java

public void onDraw(Canvas c) {
    super.onDraw(c);
    // draw 方法中调用了 ItemDecoration 的 onDrawOver
    // onDraw 方法又调用了 ItemDecoration 的 onDraw
    final int count = mItemDecorations.size();
    for (int i = 0; i < count; i++) {
        mItemDecorations.get(i).onDraw(c, this, mState);
    }
}

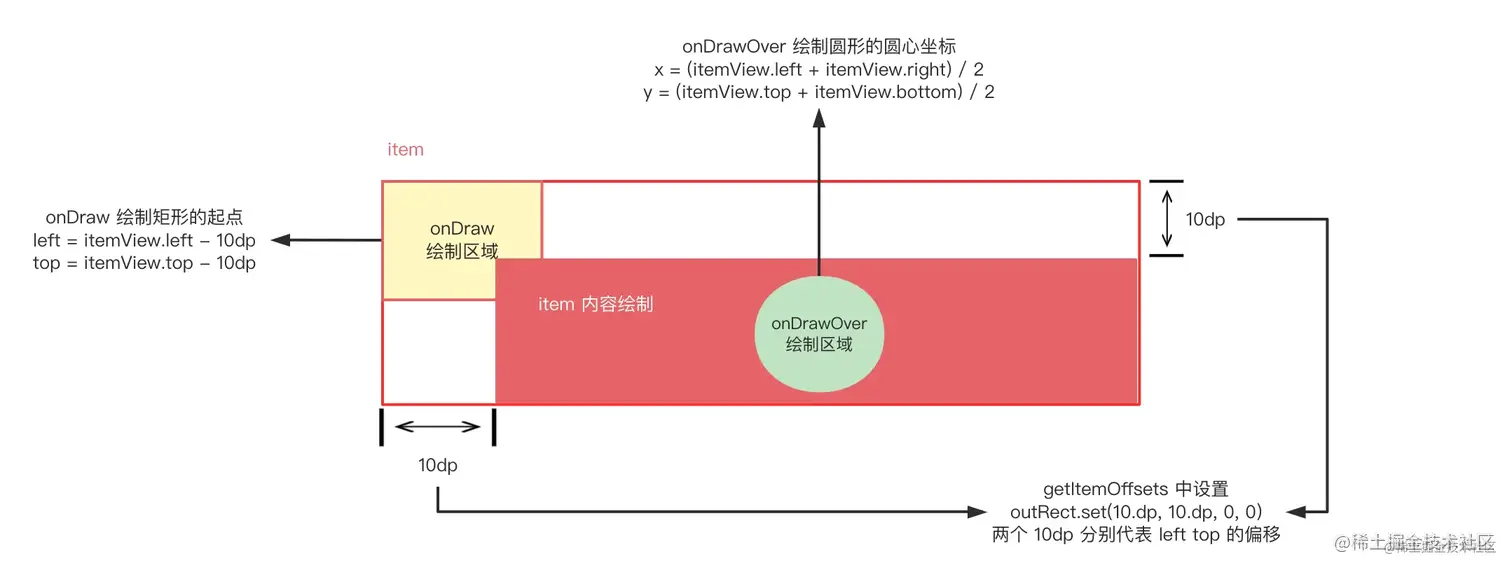

可以看出 draw 和 onDraw 主要对分割线进行了绘制，由于 draw 方法先执行，那么也就意味着 ItemDecoration 的 onDrawOver 方法会先绘制，之后再执行其 onDraw 方法。

dispatchLayoutStep1、2、3

dispatchLayoutStep1

概述：处理 Adapter 更新，决定哪个动画应该被执行，保存当前的视图信息，如果需要的话进行预布局并保存相关信息。

RecyclerView.java

private void dispatchLayoutStep1() {
    // 确认布局步骤 在 dispatchLayoutStep3 会设置为 STEP_START
    // 并且 onLayout 调用 dispatchLayoutStep1 之前也进行了判断
    mState.assertLayoutStep(State.STEP_START);
    // 获取剩余的滚动距离（横竖向）
    fillRemainingScrollValues(mState);
    // onMeasure 中标记为 true 这里再置为 false
    mState.mIsMeasuring = false;
    startInterceptRequestLayout();
    // ViewInfoStore 用于保存动画相关信息
    // 清除保存的信息
    mViewInfoStore.clear();
    // 标记进入布局或者滚动状态 内部是int类型进行++操作
    onEnterLayoutOrScroll();
    // 适配器更新和动画预处理 设置 mState.mRunSimpleAnimations 和 mState.mRunPredictiveAnimations 的值
    processAdapterUpdatesAndSetAnimationFlags();
    // 保存焦点信息
    saveFocusInfo();
    // 一些信息保存
    mState.mTrackOldChangeHolders = mState.mRunSimpleAnimations && mItemsChanged;
    mItemsAddedOrRemoved = mItemsChanged = false;

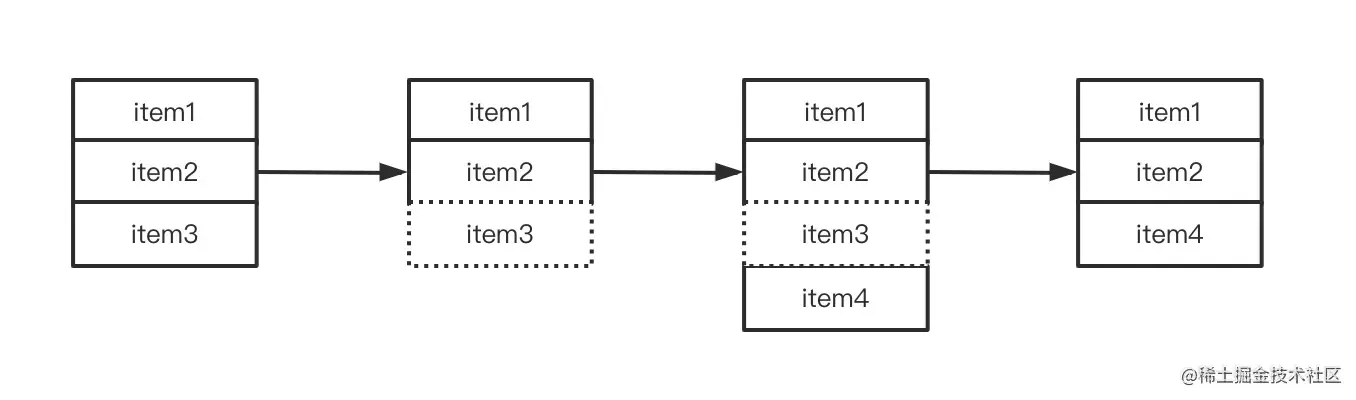

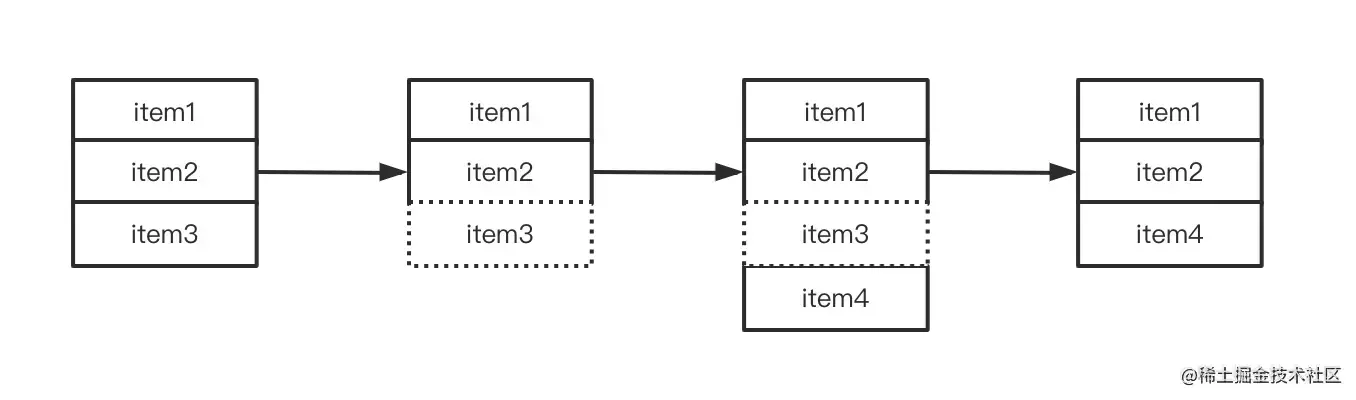

    // 预布局标志 和 mRunPredictiveAnimation 有关 这里先记住 后面会解释什么是预布局
    mState.mInPreLayout = mState.mRunPredictiveAnimations;
    mState.mItemCount = mAdapter.getItemCount();
    findMinMaxChildLayoutPositions(mMinMaxLayoutPositions);

    // 下面两个 if 都是动画预处理 保存信息等等
    // mRunSimpleAnimations 可以理解为 需要执行动画
    if (mState.mRunSimpleAnimations) {
        // ...
        int count = mChildHelper.getChildCount();
        for (int i = 0; i < count; ++i) {
            // ...
            // 保存执行动画所需的信息 （预布局时的信息）
            mViewInfoStore.addToPreLayout(holder, animationInfo);
            // ...
        }
    }
    // mRunPredictiveAnimations 可以理解为 需要执行动画的情况下需要进行预布局
    // 换而言之需要拿到动画执行前后的各种信息（坐标等等）
    if (mState.mRunPredictiveAnimations) {
        // ...
        // 这里如果需要预布局就调用 LayoutManager 的 onLayoutChildren 开始布局
        // 注意 mState.mInPreLayout = mRunPredictiveAnimations
        // 当 mRunPredictiveAnimations 为 ture 时 mInPreLayout 同样为 true
        mLayout.onLayoutChildren(mRecycler, mState);
        // ...
    } else {
        clearOldPositions();
    }
    onExitLayoutOrScroll();
    // 和 startInterceptRequestLayout 成对使用 貌似是防止多次 requestLayout
    stopInterceptRequestLayout(false);
    // 标记 STEP_START 完成 可以执行 dispatchLayoutStep2
    mState.mLayoutStep = State.STEP_LAYOUT;
}

dispatchLayoutStep1 整体上都是预布局处理，对动画信息的保存等等，ViewInfoStore 是用于存储 item 动画相关信息，后面的博客中会分析。注意重点，如果需要执行动画将会执行预布局，也就是调用 mLayout.onLayoutChildren 之前 mInPreLayout 为 true。

dispatchLayoutStep2

概述：预布局状态结束，开始真正的布局。

RecyclerView.java

private void dispatchLayoutStep2() {
    startInterceptRequestLayout(); // 和 stopInterceptRequestLayout 成对出现
    onEnterLayoutOrScroll(); // 上面已经说过了
    // 判断 State ，在 dispatchLayoutStep1 已经标记为 STEP_LAYOUT
    mState.assertLayoutStep(State.STEP_LAYOUT | State.STEP_ANIMATIONS);
    mAdapterHelper.consumeUpdatesInOnePass();
    mState.mItemCount = mAdapter.getItemCount();
    mState.mDeletedInvisibleItemCountSincePreviousLayout = 0;
    if (mPendingSavedState != null && mAdapter.canRestoreState()) {
        if (mPendingSavedState.mLayoutState != null) {
            mLayout.onRestoreInstanceState(mPendingSavedState.mLayoutState);
        }
        mPendingSavedState = null;
    }
    // 预布局标记为 fasle
    mState.mInPreLayout = false;
    // 开始布局 这里是真正的测量和布局items
    mLayout.onLayoutChildren(mRecycler, mState);
    mState.mStructureChanged = false;
    mState.mRunSimpleAnimations = mState.mRunSimpleAnimations && mItemAnimator != null;
    // 标记 STEP_ANIMATIONS
    mState.mLayoutStep = State.STEP_ANIMATIONS;
    onExitLayoutOrScroll();
    stopInterceptRequestLayout(false); // 和 startInterceptRequestLayout 成对出现
}

dispatchLayoutStep2 方法代码不多，注意重点，在调用 mLayout.onLayoutChildren(mRecycler, mState) 之前将 mState.mInPreLayout 预布局标记为 false。

到这里可以看出预布局过程就发生在 dispatchLayoutStep1、2 之间。

dispatchLayoutStep3

概述：执行 item 动画以及布局完成后的收尾工作。

RecyclerView.java

private void dispatchLayoutStep3() {
    // 判断状态是否为 STEP_ANIMATIONS
    mState.assertLayoutStep(State.STEP_ANIMATIONS);
    // 和 stopInterceptRequestLayout 成对出现
    startInterceptRequestLayout();
    // 和 onExitLayoutOrScroll 成对出现
    onEnterLayoutOrScroll();
    // 标记为 STEP_START， 在步骤 1 中会判断是否为 STEP_START
    mState.mLayoutStep = State.STEP_START;
    if (mState.mRunSimpleAnimations) {
        for (int i = mChildHelper.getChildCount() - 1; i >= 0; i--) {
            ViewHolder holder = getChildViewHolderInt(mChildHelper.getChildAt(i));
            // ...
            // 保存动画信息
            // 布局完成后的坐标等等
            mViewInfoStore.addToPostLayout(holder, animationInfo);
            // ...
            }
        }
        // 执行 item 动画

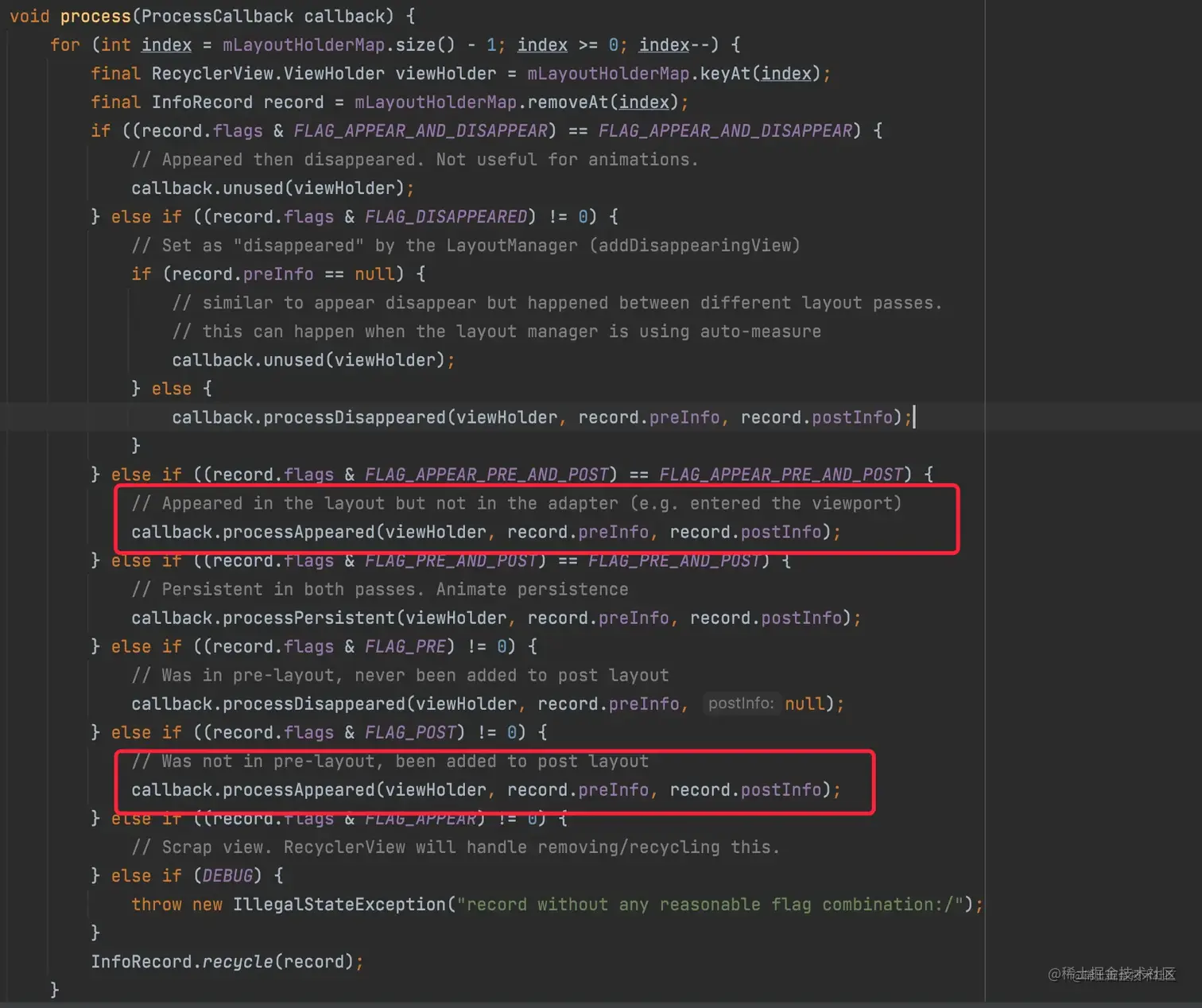

        mViewInfoStore.process(mViewInfoProcessCallback);
    }
    // 清理 mAttachedScrap 和 mChangedScraop 缓存
    mLayout.removeAndRecycleScrapInt(mRecycler);
    // item 数量
    mState.mPreviousLayoutItemCount = mState.mItemCount;
    // 相关标记设为初始值
    mDataSetHasChangedAfterLayout = false;
    mDispatchItemsChangedEvent = false;
    mState.mRunSimpleAnimations = false;
    mState.mRunPredictiveAnimations = false;
    mLayout.mRequestedSimpleAnimations = false;
    // ...
    // 布局完成回调
    mLayout.onLayoutCompleted(mState);
    onExitLayoutOrScroll();
    stopInterceptRequestLayout(false);
    // 清理
    mViewInfoStore.clear();
    // ...
}

mAttachedScrap 和 mChangedScrap

回收部分源码执行时，并没有用到 mAttachedScrap 和 mChangedScrap，复用时却优先在他们俩容器中寻找缓存。现在在布局步骤3 dispatchLayoutStep3 中也对其进行了清空，那么说明在 dispatchLayoutStep3 之前对其肯定有过回收的操作。

布局步骤1、2、3中，大部分逻辑都在 mLayout.onLayoutChildren 中，但其是一个空实现，所以，就以其开发中最常用到的实现类 LinearLayoutManager 源码来分析看看：

LinearLayoutManager.java

public void onLayoutChildren(RecyclerView.Recycler recycler, RecyclerView.State state){
    // ...
    //
    detachAndScrapAttachedViews(recycler);
    // ...
    // fill 在第一篇博客中提到了 填充布局 算是回收复用的入口
    fill(recycler, mLayoutState, state, false);
}

public void detachAndScrapAttachedViews(@NonNull Recycler recycler) {
    // 从这里可以看出将所有的可见的 item 都回收到了 mAttachedScrap 或者 mChangedScrap 中
    final int childCount = getChildCount();
    for (int i = childCount - 1; i >= 0; i--) {
        final View v = getChildAt(i);
        scrapOrRecycleView(recycler, i, v);
    }
}

在 onLayoutChildren 中对可见的 item 都进行了回收操作，并且紧接着执行了 fill 进行了填充布局操作。由上述对 dispatchLayout1、2、3 的源码分析可以得知，dispatchLayout3 对 mAttachedScrap 和 mChangedScrap 进行了清空操作，dispatchLayout1 调用 onLayoutChildren 进行预布局操作，而 dispatchLayout2 调用 onLayoutChildren 进行真正的布局操作。

那么显而易见，mAttachedScrap 和 mChangedScrap 是对可见 item 的缓存，目的在于预布局、真正的布局阶段复用，不用重新绑定数据。

预布局

先大概说一下预布局的使用场景，如下图所示：

假如屏幕中有一个 RecyclerView 且其有三个 item，当删除 item3 时，item4 会递补出现在屏幕内。这是开发中非常常见的情况吧，一般执行删除或者新增操作，我们都会添加动画让其显得不生硬，那么思考下 item4 是什么时候添加到屏幕上的呢？

回到 LinearLayoutManager 的 fill 方法查看源码：

LinearLayoutManager.java

int fill(RecyclerView.Recycler recycler, LayoutState layoutState,
        RecyclerView.State state, boolean stopOnFocusable) {
    //...
    // 可用空间
    int remainingSpace = layoutState.mAvailable + layoutState.mExtraFillSpace;
    // 当 remainingSpace > 0 会继续循环
    while ((layoutState.mInfinite || remainingSpace > 0) && layoutState.hasMore(state)) {
        // ...
        // 布局
        layoutChunk(recycler, state, layoutState, layoutChunkResult);
        // 计算可用空间
        // 注意这里的判断条件
        if (!layoutChunkResult.mIgnoreConsumed || layoutState.mScrapList != null
                || !state.isPreLayout()) {
            layoutState.mAvailable -= layoutChunkResult.mConsumed;
            remainingSpace -= layoutChunkResult.mConsumed;
        }
    }
}

在计算可用空间时，有三个判断条件：

1. !layoutChunkResult.mIgnoreConsumed
2. layoutState.mScrapList != null
3. !state.isPreLayout()

重点看 1 和 3，先说 3 吧，如果是预布局状态，也就是 dispatchLayoutStep1 调用进来时第三个条件是 false。至于条件 1 还需要看一下 layoutChunk 方法源码：

LinearLayoutManager.java

void layoutChunk(RecyclerView.Recycler recycler, RecyclerView.State state,
        LayoutState layoutState, LayoutChunkResult result) {
    // ...
    RecyclerView.LayoutParams params = (RecyclerView.LayoutParams) view.getLayoutParams();
    // ...
    // 源码最后部分有这么一处判断
    // 如果 viewholder 被标记为了移除或者改变 mIgnoreConsumed 设为 true
    if (params.isItemRemoved() || params.isItemChanged()) {
        result.mIgnoreConsumed = true;
    }
    result.mFocusable = view.hasFocusable();
}

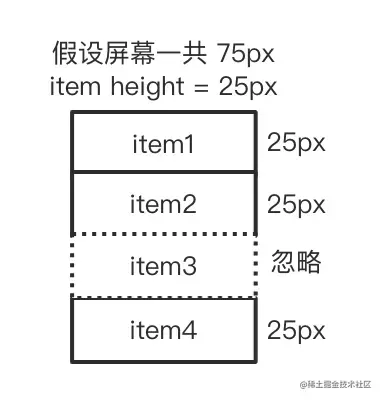

看完这段代码再回到上面图示中的场景：

当 item3 被删除时，在预布局阶段它所占用的空间会忽略不计，那么 fill 方法中在计算可用空间时就会多走一次 while 循环，从而多添加一个 item。

那么 dispatchStep1 即可称之为预布局阶段，此时将要移除的 item3 以及即将添加到屏幕上的 item4 的预布局阶段的位置信息等等保存，在 dispatchStep2 真正布局阶段保存完成删除操作后的位置信息等等，即可在 dispatchStep3 中根据两个信息之间的差异做出对应的 item 动画。

LayoutManager

布局

RecyclerView 将布局这个任务完全交给了 LayoutManager，根据上面的回顾可知布局逻辑在 onLayoutChildren 方法，直接查看下 LinearLayoutManager 的 onLayoutChildren 方法源码：

LinearLayoutManager.java

public void onLayoutChildren(RecyclerView.Recycler recycler, RecyclerView.State state) {
    if (mPendingSavedState != null || mPendingScrollPosition != RecyclerView.NO_POSITION) {
        if (state.getItemCount() == 0) { // 没有 items 就全部回收
            removeAndRecycleAllViews(recycler);
            return;
        }
    }
    // mPendingScrollPosition 设置需要滚动到第几个item
    if (mPendingSavedState != null && mPendingSavedState.hasValidAnchor()) {
        mPendingScrollPosition = mPendingSavedState.mAnchorPosition;
    }
    // 初始化 LayoutState ，为 null 则直接 new 出来
    ensureLayoutState();
    // 标记为不回收
    mLayoutState.mRecycle = false;
    // 是否倒序（构造函数中可以设置）
    resolveShouldLayoutReverse();
    // 获取焦点 View
    final View focused = getFocusedChild();

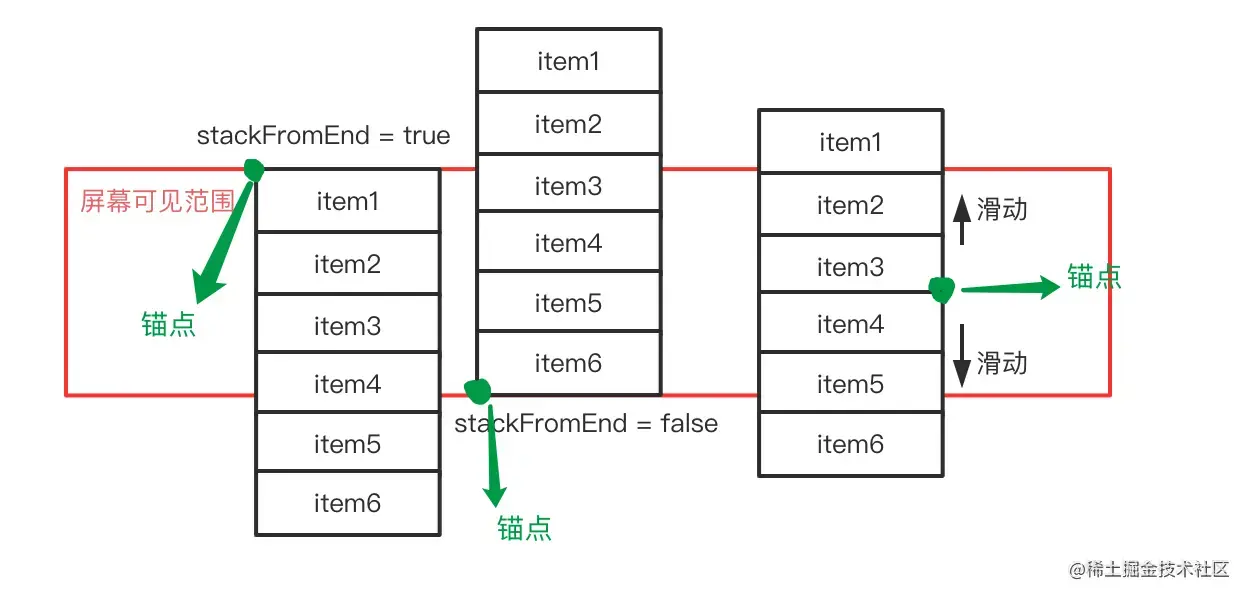

    // 这个 if 整体是计算锚点信息
    if (!mAnchorInfo.mValid || mPendingScrollPosition != RecyclerView.NO_POSITION
            || mPendingSavedState != null) {
        mAnchorInfo.reset();
        // 是否从末尾开始 mStackFromEnd 可以设置
        mAnchorInfo.mLayoutFromEnd = mShouldReverseLayout ^ mStackFromEnd;
        // 计算锚点相关信息
        updateAnchorInfoForLayout(recycler, state, mAnchorInfo);
        mAnchorInfo.mValid = true;
    } else if (focused != null && (mOrientationHelper.getDecoratedStart(focused)
            >= mOrientationHelper.getEndAfterPadding()
            || mOrientationHelper.getDecoratedEnd(focused)
            <= mOrientationHelper.getStartAfterPadding())) {
        // 这个 else if 为了处理软键盘弹出压缩布局后的情况 我没有细研究
        mAnchorInfo.assignFromViewAndKeepVisibleRect(focused, getPosition(focused));
    }

    // 根据滑动值判断布局方向
    mLayoutState.mLayoutDirection = mLayoutState.mLastScrollDelta >= 0
            ? LayoutState.LAYOUT_END : LayoutState.LAYOUT_START;
    mReusableIntPair[0] = 0;
    mReusableIntPair[1] = 0;
    // 计算额外的布局空间 也就是预布局的情况下 需要额外计算
    calculateExtraLayoutSpace(state, mReusableIntPair);
    int extraForStart = Math.max(0, mReusableIntPair[0])
            + mOrientationHelper.getStartAfterPadding();
    int extraForEnd = Math.max(0, mReusableIntPair[1])
            + mOrientationHelper.getEndPadding();
    // 看第一个判断条件也就知道了 是处理预布局的
    if (state.isPreLayout() && mPendingScrollPosition != RecyclerView.NO_POSITION
            && mPendingScrollPositionOffset != INVALID_OFFSET) {
        final View existing = findViewByPosition(mPendingScrollPosition);
        if (existing != null) {
            final int current;
            final int upcomingOffset;
            // ...
            // 最后计算出了两个方向的 额外布局空间
            if (upcomingOffset > 0) {
                extraForStart += upcomingOffset;
            } else {
                extraForEnd -= upcomingOffset;
            }
        }
    }
    // ...
    // 锚点计算完成回调
    onAnchorReady(recycler, state, mAnchorInfo, firstLayoutDirection);
    // 回收屏幕上可见 item 到 scrap 中
    detachAndScrapAttachedViews(recycler);
    // ...
    if (mAnchorInfo.mLayoutFromEnd) { // 从末尾开始布局
        // 更新锚点信息 AnchorInfo 对象中存储着锚点的位置、偏移、方向等等
        updateLayoutStateToFillStart(mAnchorInfo);
        // 设置预布局计算出的额外填充空间
        mLayoutState.mExtraFillSpace = extraForStart;
        // fill 方法填充
        fill(recycler, mLayoutState, state, false);
        // ...
        // 再次更新锚点信息 和上次不同 上次上 锚点向 start 方向，这次上 锚点向 end 方向
        updateLayoutStateToFillEnd(mAnchorInfo);
        // 设置与布局 end 方向的 额外填充空间
        mLayoutState.mExtraFillSpace = extraForEnd;
        // fill 方法中填充
        fill(recycler, mLayoutState, state, false);
        // ...
    } else { // 从头部开始布局
        // 和上面 if 反过来 先更新 end 方向锚点信息
        updateLayoutStateToFillEnd(mAnchorInfo);
        mLayoutState.mExtraFillSpace = extraForEnd;
        // end 方向布局
        fill(recycler, mLayoutState, state, false);
        // ...
        // 下面是向 start 方向布局的逻辑
        updateLayoutStateToFillStart(mAnchorInfo);
        mLayoutState.mExtraFillSpace = extraForStart;
        mLayoutState.mCurrentPosition += mLayoutState.mItemDirection;
        fill(recycler, mLayoutState, state, false);
        // ...
    }

    if (!state.isPreLayout()) { // 不是预布局 则布局完成回调
        mOrientationHelper.onLayoutComplete();
    } else { // 预布局则重置锚点信息
        mAnchorInfo.reset();
    }
    // 保存这次布局是否从底部填充
    mLastStackFromEnd = mStackFromEnd;
}

实际添加 View 以及布局重点逻辑都在 fill 方法中，在之前的博客中以及提到过：

int fill(RecyclerView.Recycler recycler, LayoutState layoutState,
        RecyclerView.State state, boolean stopOnFocusable) {
    //...
    // 可用空间
    int remainingSpace = layoutState.mAvailable + layoutState.mExtraFillSpace;
    // 当 remainingSpace > 0 会继续循环
    while ((layoutState.mInfinite || remainingSpace > 0) && layoutState.hasMore(state)) {
        // ...
        // 布局
        layoutChunk(recycler, state, layoutState, layoutChunkResult);
        // 计算可用空间
        // 注意这里的判断条件
        if (!layoutChunkResult.mIgnoreConsumed || layoutState.mScrapList != null
                || !state.isPreLayout()) {
            layoutState.mAvailable -= layoutChunkResult.mConsumed;
            remainingSpace -= layoutChunkResult.mConsumed;
        }
    }
}

layoutChunk 是获取、添加 View 的方法：

void layoutChunk(RecyclerView.Recycler recycler, RecyclerView.State state,
        LayoutState layoutState, LayoutChunkResult result) {
    // 获取 View 在第一篇有详细说这个方法
    View view = layoutState.next(recycler);
    // ...
    // view 的 LayoutParams 中存储着 ViewHolder
    RecyclerView.LayoutParams params = (RecyclerView.LayoutParams) view.getLayoutParams();
    if (layoutState.mScrapList == null) {
        // 添加 View
        if (mShouldReverseLayout == (layoutState.mLayoutDirection
                == LayoutState.LAYOUT_START)) {
            addView(view);
        } else {
            addView(view, 0);
        }
    }
    // ...
    // 测量 view
    measureChildWithMargins(view, 0, 0);
    result.mConsumed = mOrientationHelper.getDecoratedMeasurement(view);
    // 根据方向计算 view 的位置
    int left, top, right, bottom;
    if (mOrientation == VERTICAL) {
        if (isLayoutRTL()) {
            right = getWidth() - getPaddingRight();
            left = right - mOrientationHelper.getDecoratedMeasurementInOther(view);
        } else {
            left = getPaddingLeft();
            right = left + mOrientationHelper.getDecoratedMeasurementInOther(view);
        }
        if (layoutState.mLayoutDirection == LayoutState.LAYOUT_START) {
            bottom = layoutState.mOffset;
            top = layoutState.mOffset - result.mConsumed;
        } else {
            top = layoutState.mOffset;
            bottom = layoutState.mOffset + result.mConsumed;
        }
    }
    // ...
    // 摆放 View
    layoutDecoratedWithMargins(view, left, top, right, bottom);
    // 如果即将被移除 则标记忽略 不占用可用空间
    if (params.isItemRemoved() || params.isItemChanged()) {
        result.mIgnoreConsumed = true;
    }
    result.mFocusable = view.hasFocusable();
}

锚点

如图所示，绿色的位置为锚点，共分为三种情况。第三种情况上下滑动是最常见的情况。在上述源码中进行填充的 if else 中不论进入哪个判断都会有两次 fill，就如图中第三种情况所示，会根据锚点的位置结合 stackFromEnd 的值先后进行两次填充。

下面来进入源码来了解一下 mAnchorInfo：

final AnchorInfo mAnchorInfo = new AnchorInfo();

在 LinearLayoutManager 中定义时就完成了初始化，看下其源码：

static class AnchorInfo {
    OrientationHelper mOrientationHelper; // 辅助类获取itemView的相关信息
    int mPosition; // 锚点的位置 也就是对应的 itemView 在 rv 中的索引
    int mCoordinate; // 偏移量
    boolean mLayoutFromEnd; // 是否从末尾开始填充
    boolean mValid; // 是否有效

    AnchorInfo() { // 构造函数直接调用了 reset 也就知道这些变量的初始值了
        reset();
    }

    void reset() {
        mPosition = RecyclerView.NO_POSITION;
        mCoordinate = INVALID_OFFSET;
        mLayoutFromEnd = false;
        mValid = false;
    }
    //...
}

LayoutState

在 onLayoutChildren 的源码中也多次使用了 LayoutState 中的变量，直接看一下源码：

static class LayoutState {
    // ...
    // 是否要回收
    boolean mRecycle = true;
    // 偏移量
    int mOffset;
    // 要填充的空间值（像素）
    int mAvailable;
    // 当前位置
    int mCurrentPosition;
    // 适配器遍历方向
    int mItemDirection;
    // 布局填充方向
    int mLayoutDirection;
    // 滚动的偏移量
    int mScrollingOffset;
    // 预布局需要额外填充的空间大小
    int mExtraFillSpace = 0;
    int mNoRecycleSpace = 0;
    // 预布局标记
    boolean mIsPreLayout = false;
    // 上一次滚动的距离
    int mLastScrollDelta;
    // 我查看了他的赋值 其实就是 Relcycer 的 mAttachScrap
    List<RecyclerView.ViewHolder> mScrapList = null;
    boolean mInfinite;
    // ...
}

可以看出 LayoutState 就是一个布局状态类，将一些关键的布局方向、偏移量等等作为成员变量。

滑动

RecyclerView 的滑动是交给 LayoutManager 的 scrollHorizontallyBy 和 scrollVerticallyBy 两个方法执行，分别处理水平、垂直方向的滑动，那么就直接进入到 LinearLayoutManager 的 scrollHorizontallyBy 方法（垂直方向的逻辑都一样就只看一个了）查看其源码：

LinearLayoutManager.java

public int scrollHorizontallyBy(int dx, RecyclerView.Recycler recycler,
        RecyclerView.State state) {
    if (mOrientation == VERTICAL) { // 判断了下方向
        return 0;
    }
    //  调用了 scrollBy
    return scrollBy(dx, recycler, state);
}

int scrollBy(int delta, RecyclerView.Recycler recycler, RecyclerView.State state) {
    // ...
    // 滑动方向
    final int layoutDirection = delta > 0 ? LayoutState.LAYOUT_END : LayoutState.LAYOUT_START;
    // 距离
    final int absDelta = Math.abs(delta);
    updateLayoutState(layoutDirection, absDelta, true, state);
    // fill 方法很熟悉了 主要处理 itemView 的摆放以及回收复用
    final int consumed = mLayoutState.mScrollingOffset
            + fill(recycler, mLayoutState, state, false);
    // ...
    final int scrolled = absDelta > consumed ? layoutDirection * consumed : delta;
    // 交给 mOrientationHelper 的 offsetChildren 方法处理滑动
    mOrientationHelper.offsetChildren(-scrolled);
    // ...
    return scrolled;
}

OrientationHelper 是一个抽象类，offsetChildren 也是一个抽象方法，那么直接在 LinearLayoutManager 中查看其初始化逻辑：

LinearLayoutManager.java

public LinearLayoutManager(Context context, AttributeSet attrs, int defStyleAttr,
        int defStyleRes) {
    Properties properties = getProperties(context, attrs, defStyleAttr, defStyleRes);
    // 在构造方法中 设置了方向
    setOrientation(properties.orientation);
    setReverseLayout(properties.reverseLayout);
    setStackFromEnd(properties.stackFromEnd);
}

public void setOrientation(@RecyclerView.Orientation int orientation) {
    // ...
    if (orientation != mOrientation || mOrientationHelper == null) {
        // 通过 OrientationHelper 静态方法 createOrientationHelper 初始化
        mOrientationHelper = OrientationHelper.createOrientationHelper(this, orientation);
        // ...
    }
}

OrientationHelper.java

public static OrientationHelper createOrientationHelper(
        RecyclerView.LayoutManager layoutManager, @RecyclerView.Orientation int orientation) {
    switch (orientation) {
        case HORIZONTAL: // 水平方向
            return createHorizontalHelper(layoutManager);
        case VERTICAL: // 垂直
            return createVerticalHelper(layoutManager);
    }
    throw new IllegalArgumentException("invalid orientation");
}

// 由于分析水平方向，所以只查看其水平方向的创建源码
public static OrientationHelper createHorizontalHelper(
        RecyclerView.LayoutManager layoutManager) {
    return new OrientationHelper(layoutManager) {
        // ...
        public void offsetChildren(int amount) {
            // 又调用回了 LayoutManager
            mLayoutManager.offsetChildrenHorizontal(amount);
        }
        // ...
    };
}

LayoutManager.java

public void offsetChildrenHorizontal(@Px int dx) {
    if (mRecyclerView != null) {
        // 又调用到了 RecyclerView 中
        mRecyclerView.offsetChildrenHorizontal(dx);
    }
}

RecyclerView.java

public void offsetChildrenHorizontal(@Px int dx) {
    final int childCount = mChildHelper.getChildCount();
    for (int i = 0; i < childCount; i++) {
        // 循环获取 View 调用 View 的 offsetLeftAndRight 方法进行偏移操作
        mChildHelper.getChildAt(i).offsetLeftAndRight(dx);
    }
}

经过这一系列的源码调用，最终滑动还是交给 RecyclerView 去遍历子 View 设置偏移来实现的，其实可以看出当我们自定义 LayoutManager 时需要处理滑动时，水平方向调用 offsetChildrenHorizontal 那么垂直方向自然是调用 offsetChildrenVertical。

回收复用

LinearLayoutManager fill 方法的回收调用流程：

int fill(RecyclerView.Recycler recycler, LayoutState layoutState,
        RecyclerView.State state, boolean stopOnFocusable) {
    //...
    // 可用空间
    int remainingSpace = layoutState.mAvailable + layoutState.mExtraFillSpace;
    // 当 remainingSpace > 0 会继续循环
    while ((layoutState.mInfinite || remainingSpace > 0) && layoutState.hasMore(state)) {
        // ...
        // 布局
        layoutChunk(recycler, state, layoutState, layoutChunkResult);
        // 计算可用空间
        if (!layoutChunkResult.mIgnoreConsumed || layoutState.mScrapList != null
                || !state.isPreLayout()) {
            layoutState.mAvailable -= layoutChunkResult.mConsumed;
            remainingSpace -= layoutChunkResult.mConsumed;
        }

        // 在上面布局、计算可用空间的操作完成后
        if (layoutState.mScrollingOffset != LayoutState.SCROLLING_OFFSET_NaN) {
            layoutState.mScrollingOffset += layoutChunkResult.mConsumed;
            if (layoutState.mAvailable < 0) {
                layoutState.mScrollingOffset += layoutState.mAvailable;
            }
            // 通过 recycleByLayoutState 去回收移除屏幕的 View
            recycleByLayoutState(recycler, layoutState);
        }
        // ...
    }
}

private void recycleByLayoutState(RecyclerView.Recycler recycler, LayoutState layoutState) {
    if (!layoutState.mRecycle || layoutState.mInfinite) {
        return;
    }
    int scrollingOffset = layoutState.mScrollingOffset;
    int noRecycleSpace = layoutState.mNoRecycleSpace;
    // 和布局时一样 分两个方向
    // 以水平滑动为例吧 左滑则左侧item移除屏幕需要回收，右滑同理
    if (layoutState.mLayoutDirection == LayoutState.LAYOUT_START) {
        recycleViewsFromEnd(recycler, scrollingOffset, noRecycleSpace);
    } else {
        recycleViewsFromStart(recycler, scrollingOffset, noRecycleSpace);
    }
}

private void recycleViewsFromEnd(RecyclerView.Recycler recycler, int scrollingOffset,
        int noRecycleSpace) {
    final int childCount = getChildCount();
    // 计算出回收的触发距离
    final int limit = mOrientationHelper.getEnd() - scrollingOffset + noRecycleSpace;
    if (mShouldReverseLayout) {
        for (int i = 0; i < childCount; i++) {
            View child = getChildAt(i);
            // 遍历找出需要回收的子 View 的最大索引
            if (mOrientationHelper.getDecoratedStart(child) < limit
                    || mOrientationHelper.getTransformedStartWithDecoration(child) < limit) {
                // 通过 recycleChildren 回收
                recycleChildren(recycler, 0, i);
                return;
            }
        }
    }
    // ...
}

private void recycleChildren(RecyclerView.Recycler recycler, int startIndex, int endIndex) {
    // 根据传入的索引 开始遍历回收
    if (endIndex > startIndex) {
        for (int i = endIndex - 1; i >= startIndex; i--) {
            removeAndRecycleViewAt(i, recycler);
        }
    } else {
        for (int i = startIndex; i > endIndex; i--) {
            removeAndRecycleViewAt(i, recycler);
        }
    }
}

public void removeAndRecycleViewAt(int index, @NonNull Recycler recycler) {
    final View view = getChildAt(index);
    removeViewAt(index); // 移除 View
    recycler.recycleView(view); // 最终调用到了 recycler.recycleView
}

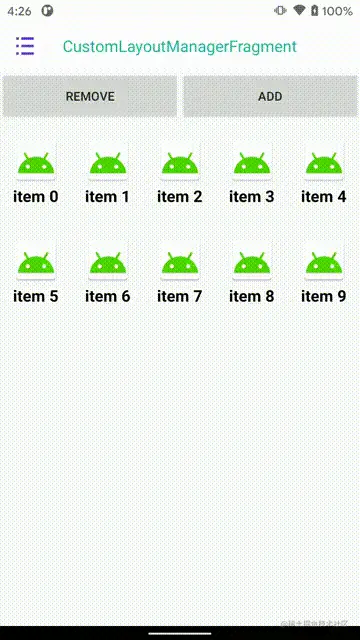

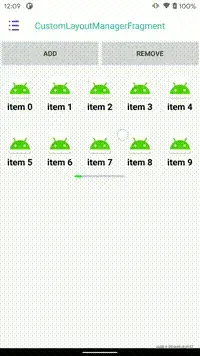

自定义 LayoutManager

其实算一个比较简单的需求，和自定义 ViewGroup 很像只要计算好每个 item 的位置，在第几页、第几列、第几行按位置摆放即可，重点在于理解自定义 LayoutManager 的步骤，相比于自定义 ViewGroup 多了一个回收复用的步骤，并且滑动也不需要自己去实现。

布局逻辑就不说了，一页一页的排布，仅仅是根据 item 的 index 计算它的位置。

滑动和回收复用是关联在一起的，一般自定义 LayoutManager 要保证子 View 当数量，也就是 childCount 不超过屏幕可见的 item 数量，也就意味着当滑动结束后 item 的坐标不在屏幕可见范围内就应该回收，而新滑入屏幕的 View 应该优先从缓存池中获取达到复用的目的。

布局

首先要根据 index 能算出 item 在第几行第几列，接着再根据行列计算出 item 的位置：

// 在第几页
var page = ...
// 在分页的第几个位置
val pageIndex = ...
// 第几列
val colum = ...
// 第几行
val row = ...
// 位置
itemRect.left = page * 一页的宽度 + colum * itemView的宽度
itemRect.right = itemRect.left + itemView的宽度
itemRect.top = row * itemView的高度
itemRect.bottom = itemRect.top + itemView的高度

接着根据滑动的距离，计算出可见范围的 Rect，遍历 items 只要在可见范围内则添加到屏幕上即可：

// 可见范围
val outRect = Rect(滑动偏移量, 0, 滑动偏移量 + 一页的宽度, 一页的高度)
while (index < itemCount) {
    val itemRect
    if (Rect.intersects(outRect, itemRect)) { // 在范围内
        // 添加 测量 布局 itemView 即可
    }
    index++
}

滑动

滑动 LayoutManager 给出了接口：

// 是否可以水平滑动
public boolean canScrollHorizontally() {
    return false;
}
// 水平滑动触发 需要返回消费的滑动距离
public int scrollHorizontallyBy(int dx, Recycler recycler, State state) {
    return 0;
}
// 是否可以垂直滑动
public boolean canScrollVertically() {
    return false;
}
// 垂直滑动触发
public int scrollVerticallyBy(int dy, Recycler recycler, State state) {
    return 0;
}

重写对应方法返回 true 即可，实现水平滑动可以重写 scrollHorizontallyBy 在其中利用 offsetChildrenHorizontal 方法进行滑动，但是要注意边界检测（如果做无限循环的 LayoutManager 就不需要检测边界了）。

回收

回收复用是重中之重，在合适的时机（当前Demo的场景当 item 不在可见范围内即可回收），LayoutManager 并不处理回收，而是都要交给 Recycler 去处理，LayoutManager 也给我们提供了一些 Api：

detachAndScrapAttachedViews // 回收所有可见的 View
detachAndScrapView // 回收指定 View
detachView // 轻量级回收，用于马上要 attach 回来的情况

复用

复用一般只需要调用 recycler.getViewForPosition 即可，会根据 RecyclerView 的缓存机制一层一层的获取缓存。

class NavigationGridLayoutManager : RecyclerView.LayoutManager() {

    private var mItemViewWidth = 0 // itemView 宽度
    private var mItemViewHeight = 0 // itemView 高度

    private val mColumCount = 5 // 列数
    private val mRowCount = 2 // 行数
    private var mPageCount = 0 // 页面数
    private var mPageItemSize = 0 // 一页能放多少个 item = mRowCount * mColumCount

    private var mPageWidth = 0 // 一页的宽度
    private var mPageHeight = 0 // 一页的高度
    private var mOffsetHorizontal = 0 // 水平滑动偏移量 用于计算可见范围 布局子 View
    private var mMaxOffsetHorizontal = 0 // 水平滑动最大偏移量 滑动边界

    override fun generateDefaultLayoutParams(): RecyclerView.LayoutParams {
        return RecyclerView.LayoutParams(
            RecyclerView.LayoutParams.WRAP_CONTENT,
            RecyclerView.LayoutParams.WRAP_CONTENT
        )
    }

    override fun onMeasure(
        recycler: RecyclerView.Recycler,
        state: RecyclerView.State,
        widthSpec: Int,
        heightSpec: Int
    ) {
        // 这里只考虑水平滑动的场景 因为需要均分高度 高度一定要是测量值 所以重写 onMeasure 检查 heightMode
        val heightSize = MeasureSpec.getSize(heightSpec)
        var heightMode = MeasureSpec.getMode(heightSpec)
        if (heightMode != MeasureSpec.EXACTLY && heightSize > 0) {
            heightMode = MeasureSpec.EXACTLY
        }
        super.onMeasure(
            recycler,
            state,
            widthSpec,
            MeasureSpec.makeMeasureSpec(heightSize, heightMode)
        )
    }

    override fun onLayoutChildren(recycler: RecyclerView.Recycler, state: RecyclerView.State) {
        if (state.isPreLayout) {
            return
        }
        if (itemCount == 0) {
            detachAndScrapAttachedViews(recycler)
            return
        }
        // 获取一页的宽高、itemView均分后的宽高、一页的item数量、页面数量
        mPageWidth = width - paddingLeft - paddingRight
        mPageHeight = height - paddingTop - paddingBottom
        mItemViewWidth = mPageWidth / mColumCount
        mItemViewHeight = mPageHeight / mRowCount
        mPageItemSize = mRowCount * mColumCount
        mPageCount = itemCount / mPageItemSize
        if (itemCount % mPageItemSize > 0) {
            mPageCount++
        }
        // 最大滑动边界
        mMaxOffsetHorizontal = (mPageCount - 1) * mPageWidth
        // 模仿 LinearLayoutManager 在 fill 方法中进行填充布局的操作
        fill(recycler, state, 0)
    }

    // 允许水平滑动
    override fun canScrollHorizontally(): Boolean {
        return true
    }

    // 水平滑动处理
    override fun scrollHorizontallyBy(
        dx: Int,
        recycler: RecyclerView.Recycler,
        state: RecyclerView.State
    ): Int {
        // 因为有边界，所以需要获取实际滑动消费的距离
        val newX: Int = mOffsetHorizontal + dx
        var result = dx
        if (newX > mMaxOffsetHorizontal) {
            result = mMaxOffsetHorizontal - mOffsetHorizontal
        } else if (newX < 0) {
            result = 0 - mOffsetHorizontal
        }
        mOffsetHorizontal += result // 记录滑动的偏移量 用于计算可见范围
        offsetChildrenHorizontal(-result) // 滑动子View
        fill(recycler, state, result) // 填充布局
        return result
    }

    private fun fill(recycler: RecyclerView.Recycler, state: RecyclerView.State, dx: Int) {
        if (state.isPreLayout) {
            return
        }
        // 先将屏幕上的 View 全部分离进缓存
        detachAndScrapAttachedViews(recycler)
        // 计算出可见范围
        val outRect = Rect(
            mOffsetHorizontal,
            0,
            mPageWidth + mOffsetHorizontal,
            mPageHeight
        )
        // 遍历 item
        // 注意：这么写性能很烂 如果有 itemCount 增大后 这个循环会导致严重的卡顿
        // 篇幅原因就简单处理了 遍历了所有 View
        // 正确做法：根据可见范围计算出 遍历的区间
        var startPosition = 0
        while (startPosition < itemCount) {
            val itemRect = Rect()
            // 在第几页
            val page = startPosition / mPageItemSize
            // 在分页的第几个位置
            val pageIndex = (startPosition) % mPageItemSize
            // 第几列
            val colum = pageIndex % mColumCount
            // 第几行
            val row = pageIndex / mColumCount
            // 位置
            itemRect.left = page * mPageWidth + colum * mItemViewWidth
            itemRect.right = itemRect.left + mItemViewWidth
            itemRect.top = row * mItemViewHeight
            itemRect.bottom = itemRect.top + mItemViewHeight
            // 是否在可见范围内
            if (Rect.intersects(outRect, itemRect)) {
                val itemView = recycler.getViewForPosition(startPosition) // 获取 View
                addView(itemView) // 添加 View
                measureChildWithMargins(itemView, 0, 0) // 测量
                layoutDecoratedWithMargins( // 对 View 进行布局
                    itemView,
                    itemRect.left - mOffsetHorizontal,
                    itemRect.top,
                    itemRect.right - mOffsetHorizontal,
                    itemRect.bottom
                )
            }
            startPosition++
        }
    }
}

ItemDecoration

由于 ItemDecoration 的源码很简单，直接进入源码：

public abstract static class ItemDecoration {

    public void onDraw(Canvas c, RecyclerView parent,State state) {
        onDraw(c, parent);
    }

    public void onDrawOver(Canvas c, RecyclerView parent, State state) {
        onDrawOver(c, parent);
    }

    public void getItemOffsets(Rect outRect, View view, RecyclerView parent, State state) {
        getItemOffsets(outRect, ((LayoutParams)view.getLayoutParams()).getViewLayoutPosition(), parent);
    }

    // 方法标记删除 使用上面的 onDraw
    @Deprecated
    public void onDraw(Canvas c, RecyclerView parent) {
    }

    // 方法标记删除 使用上面的 onDrawOver
    @Deprecated
    public void onDrawOver(Canvas c, RecyclerView parent) {
    }

    // 方法标记删除 使用上面的 getItemOffsets
    @Deprecated
    public void getItemOffsets(Rect outRect, int itemPosition, RecyclerView parent) {
        outRect.set(0, 0, 0, 0);
    }
}

onDraw、onDrawOver

RecyclerView.java

public void draw(Canvas c) {
    super.draw(c);
    // draw 方法上来就循环 mItemDecorations 逐个调用了 onDrawOver 方法
    // mItemDecorations 就不贴代码了 就是个 ArrayList 存储 ItemDecoration 对象
    final int count = mItemDecorations.size();
    for (int i = 0; i < count; i++) {
        mItemDecorations.get(i).onDrawOver(c, this, mState);
    }
    // ...
}

View 的 draw 方法中会调用 onDraw，那么接着看一下 onDraw 方法：

RecyclerView.java

public void onDraw(Canvas c) {
    super.onDraw(c);
    final int count = mItemDecorations.size();
    for (int i = 0; i < count; i++) {
        // 同样是遍历 这次调用的是 ItemDecoration 的 onDraw 方法
        mItemDecorations.get(i).onDraw(c, this, mState);
    }
}

RecyclerView 的 draw 方法先调用了 super.draw()，在父类 View 的 draw 方法中先调用了 onDraw，然后再执行RecyclerView 重写后剩余 draw 方法中的代码，所以 ItemDecoration onDraw 方法是先执行，onDrawOver 则是后执行。

getItemOffsets

public void getItemOffsets(Rect outRect, int itemPosition, RecyclerView parent) {
    outRect.set(0, 0, 0, 0);
}

先来个示意图来理解一下 getItemOffsets 中 outRect 的含义：

getItemOffsets 设置偏移前后的区别：

就是给 itemView 设置了一个内部偏移，说的再简单点就是 itemView 内容的绘制区域缩小了。

接着查看下其在 RecyclerView 的调用时机，在 RecyclerView 中搜索后发现仅有一处调用：

RecyclerView.java

Rect getItemDecorInsetsForChild(View child) {
    final LayoutParams lp = (LayoutParams) child.getLayoutParams();
    // ...
    // 从 LayoutParams 中取出
    final Rect insets = lp.mDecorInsets;
    insets.set(0, 0, 0, 0);
    final int decorCount = mItemDecorations.size();
    for (int i = 0; i < decorCount; i++) {
        mTempRect.set(0, 0, 0, 0);
        // 遍历获取
        mItemDecorations.get(i).getItemOffsets(mTempRect, child, this, mState);
        // 对 insets 进行累加
        insets.left += mTempRect.left;
        insets.top += mTempRect.top;
        insets.right += mTempRect.right;
        insets.bottom += mTempRect.bottom;
    }
    lp.mInsetsDirty = false;
    return insets;
}

可以看出每个 ItemDecoration 设置的偏移量都进行累加存储在了 LayoutParams 的 mDecorInsets 中，继续查看下 getItemDecorInsetsForChild 的调用时机：

RecyclerView.java

// 测量 View
public void measureChild(@NonNull View child, int widthUsed, int heightUsed) {
    final LayoutParams lp = (LayoutParams) child.getLayoutParams();
    // 获取 mDecorInsets 累加完成后的结果
    final Rect insets = mRecyclerView.getItemDecorInsetsForChild(child);
    widthUsed += insets.left + insets.right;
    heightUsed += insets.top + insets.bottom;
    final int widthSpec = getChildMeasureSpec(getWidth(), getWidthMode(),
            getPaddingLeft() + getPaddingRight() + widthUsed, lp.width,
            canScrollHorizontally());
    final int heightSpec = getChildMeasureSpec(getHeight(), getHeightMode(),
            getPaddingTop() + getPaddingBottom() + heightUsed, lp.height,
            canScrollVertically());
    if (shouldMeasureChild(child, widthSpec, heightSpec, lp)) {
        child.measure(widthSpec, heightSpec);
    }
}

// 和上面 measureChild 是一样的
public void measureChildWithMargins(@NonNull View child, int widthUsed, int heightUsed) {
    //...
    // 区别在于 widthSpec heightSpec 计算时增加了 Margin
    final int widthSpec = getChildMeasureSpec(getWidth(), getWidthMode(),
            getPaddingLeft() + getPaddingRight()
                    + lp.leftMargin + lp.rightMargin + widthUsed, lp.width,
            canScrollHorizontally());
    final int heightSpec = getChildMeasureSpec(getHeight(), getHeightMode(),
            getPaddingTop() + getPaddingBottom()
                    + lp.topMargin + lp.bottomMargin + heightUsed, lp.height,
            canScrollVertically());
    //...
}

从上面的代码不难看出，在测量子 View（也就是 itemView）时，整体占用的宽高是包含设置的偏移量的。

示意图

最后再来个示意图将三个方法结合起来理解下：

• onDraw 绘制的内容在最底层，itemView 绘制在其内容之上，而 onDrawOver 绘制的内容在最上层；

• 图中 onDrawOver 虽然绘制在了 itemView 之中，但其实可以超出 itemView，我怕会有歧义特别说明一下；

• 如果想让 onDraw 绘制的内容不被 itemView 遮挡就重写 getItemOffsets 方法设置合适的偏移；

自定义 ItemDecoration

进度条首先要保证不被 item 遮挡，那么绘制的逻辑要写在 onDrawOver 保证其绘制在最上层。其次也要保证进度条不遮挡 item，需要重写 getItemOffsets 对 item 设置底部偏移。

绘制逻辑比较简单用 drawLine 画进度条背景、进度条即可。进度等于 当滑动距离 / 最大滑动距离 ，获取这两个值可以通过 RecyclerView 的 重写 computeHorizontalScrollOffset 和 computeHorizontalScrollRange 两个方法，可以看下源码：

RecyclerView.java

public class RecyclerView {
    // ...
    public int computeHorizontalScrollOffset() {
        if (mLayout == null) {
            return 0;
        }
        return mLayout.canScrollHorizontally() ? mLayout.computeHorizontalScrollOffset(mState) : 0;
    }

    @Override
    public int computeHorizontalScrollRange() {
        if (mLayout == null) {
            return 0;
        }
        return mLayout.canScrollHorizontally() ? mLayout.computeHorizontalScrollRange(mState) : 0;
    }
    // ...
}

可以看出 RecyclerView 又交给了 LayoutManager 去获取，而 LayoutManager 中两个方法默认返回 0，需要我们自己重写实现计算。

class NavigationGridLayoutManager : RecyclerView.LayoutManager() {
    // ...
    override fun computeHorizontalScrollOffset(state: RecyclerView.State): Int {
        return mOffsetHorizontal
    }

    override fun computeHorizontalScrollRange(state: RecyclerView.State): Int {
        return mMaxOffsetHorizontal
    }
}

接着自定义 ItemDecoration：

class NavigationItemDecoration : RecyclerView.ItemDecoration() {

    private val mPaint = Paint().apply {
        strokeCap = Paint.Cap.ROUND
    }

    override fun onDrawOver(c: Canvas, parent: RecyclerView, state: RecyclerView.State) {
        super.onDrawOver(c, parent, state)
        // 滑动偏移量
        val scrollOffset = parent.computeHorizontalScrollOffset().toFloat()
        // 最大滑动距离
        val scrollRange = parent.computeHorizontalScrollRange().toFloat()
        // 进度条高度
        val progressHeight = 4f.dp
        // 进度条整体宽度
        val progressBgWidth = 100f.dp
        // 进度条宽度
        val progressWidth = 10f.dp

        // 先画进度条背景
        mPaint.color = Color.LTGRAY
        mPaint.strokeWidth = progressHeight

        val progressBgStartX = parent.width / 2f - progressBgWidth / 2
        val progressBgEndX = parent.width / 2f + progressBgWidth / 2
        val progressBgStartY = parent.height - progressHeight
        val progressBgEndY = parent.height - progressHeight
        c.drawLine(progressBgStartX, progressBgStartY, progressBgEndX, progressBgEndY, mPaint)

        // 画进度条
        mPaint.color = Color.GREEN
        val progressStartX = min(
            progressBgEndX - progressWidth,
            progressBgStartX + progressBgWidth * (scrollOffset / scrollRange)
        )
        val progressEndX = progressStartX + progressWidth
        val progressStartY = progressBgStartY
        val progressEndY = progressBgEndY
        c.drawLine(progressStartX, progressStartY, progressEndX, progressEndY, mPaint)
    }

    override fun getItemOffsets(
        outRect: Rect,
        view: View,
        parent: RecyclerView,
        state: RecyclerView.State
    ) {
        // 设置底部偏移 防止被遮挡
        outRect.set(0, 0, 0, 10.dp)
    }
}

ItemAnimator

一般我们给 RecyclerView 设置动画会调用 setItemAnimator 方法，直接看一下源码：

RecyclerView.java

// 默认动画 DefaultItemAnimator
ItemAnimator mItemAnimator = new DefaultItemAnimator();

public void setItemAnimator(@Nullable ItemAnimator animator) {
    if (mItemAnimator != null) { // 先结束动画，取消监听
        mItemAnimator.endAnimations();
        mItemAnimator.setListener(null);
    }
    mItemAnimator = animator; // 赋值
    if (mItemAnimator != null) { // 重新设置监听
        mItemAnimator.setListener(mItemAnimatorListener);
    }
}

可以看出 RecyclerView 默认提供了 DefaultItemAnimator，先不着急分析它，首先我们要分析出动画的执行流程以及动画的信息是怎么处理的。先了解以下这么几个类作为基础。

ItemHolderInfo

RecylerView.java

public static class ItemHolderInfo {

    public int left;
    public int top;
    public int right;
    public int bottom;
    @AdapterChanges
    public int changeFlags;

    public ItemHolderInfo() {
    }

    public ItemHolderInfo setFrom(@NonNull RecyclerView.ViewHolder holder) {
        return setFrom(holder, 0);
    }

    @NonNull
    public ItemHolderInfo setFrom(@NonNull RecyclerView.ViewHolder holder,
            @AdapterChanges int flags) {
        final View view = holder.itemView;
        this.left = view.getLeft();
        this.top = view.getTop();
        this.right = view.getRight();
        this.bottom = view.getBottom();
        return this;
    }
}

ItemHolderInfo 作为 RecyclerView 的内部类，代码非常简单，向外暴露 setFrom 方法，用于存储 ViewHolder 的位置信息；

InfoRecord

InfoRecord 是 ViewInfoStore 的内部类（下一小节分析），代码也非常简单：

ViewInfoStore.java

static class InfoRecord {
    // 一些 Flag 定义
    static final int FLAG_DISAPPEARED = 1; // 消失
    static final int FLAG_APPEAR = 1 << 1; // 出现
    static final int FLAG_PRE = 1 << 2; // 预布局
    static final int FLAG_POST = 1 << 3; // 真正布局
    static final int FLAG_APPEAR_AND_DISAPPEAR = FLAG_APPEAR | FLAG_DISAPPEARED;
    static final int FLAG_PRE_AND_POST = FLAG_PRE | FLAG_POST;
    static final int FLAG_APPEAR_PRE_AND_POST = FLAG_APPEAR | FLAG_PRE | FLAG_POST;
    // 这个 flags 要记住！！
    // 后面多次对其进行赋值，且执行动画时也根据 flags 来判断动画类型；
    int flags;
    // ViewHolder 坐标信息
    RecyclerView.ItemAnimator.ItemHolderInfo preInfo; // 预布局阶段的
    RecyclerView.ItemAnimator.ItemHolderInfo postInfo; // 真正布局阶段的
    // 池化 提高效率
    static Pools.Pool<InfoRecord> sPool = new Pools.SimplePool<>(20);
    // ...
    // 其内部的一些方法都是复用池相关 特别简单 就不贴了
}

不难看出，InfoRecord 功能和他的名字一样信息记录，主要记录了预布局、真正布局两个阶段的 ViewHodler 的位置信息（ItemHolderInfo）。

ViewInfoStore

class ViewInfoStore {
    // 将 ViewHodler 和 InfoRecord 以键值对形式存储
    final SimpleArrayMap<RecyclerView.ViewHolder, InfoRecord> mLayoutHolderMap =
            new SimpleArrayMap<>();
    // 根据坐标存储 ViewHodler 看名字也看得出是 旧的，旧是指：
    // 1.viewHolder 被隐藏 但 未移除
    // 2.隐藏item被更改
    // 3.预布局跳过的 item
    final LongSparseArray<RecyclerView.ViewHolder> mOldChangedHolders = new LongSparseArray<>();

    // mLayoutHolderMap 中添加一项 如果有就改变 InfoRecord 的值
    // 下面很多方法都是类似功能 下面的就不贴 if 里面那段了
    void addToPreLayout(RecyclerView.ViewHolder holder, RecyclerView.ItemAnimator.ItemHolderInfo info) {
        InfoRecord record = mLayoutHolderMap.get(holder);
        if (record == null) { // 没有就构建一个 加入 map
            record = InfoRecord.obtain();
            mLayoutHolderMap.put(holder, record);
        }
        record.preInfo = info;
        record.flags |= FLAG_PRE; // 跟方法名对应的 flag
    }

    // 调用 popFromLayoutStep 传递 FLAG_PRE
    RecyclerView.ItemAnimator.ItemHolderInfo popFromPreLayout(RecyclerView.ViewHolder vh) {
        return popFromLayoutStep(vh, FLAG_PRE);
    }

    // 调用 popFromLayoutStep 传递 FLAG_POST
    RecyclerView.ItemAnimator.ItemHolderInfo popFromPostLayout(RecyclerView.ViewHolder vh) {
        return popFromLayoutStep(vh, FLAG_POST);
    }

    // 上面两个方法都调用的这里 flag 传递不同
    private RecyclerView.ItemAnimator.ItemHolderInfo popFromLayoutStep(RecyclerView.ViewHolder vh, int flag) {
        int index = mLayoutHolderMap.indexOfKey(vh);
        if (index < 0) {
            return null;
        }
        // 从map中获取
        final InfoRecord record = mLayoutHolderMap.valueAt(index);
        if (record != null && (record.flags & flag) != 0) {
            record.flags &= ~flag;
            final RecyclerView.ItemAnimator.ItemHolderInfo info;
            if (flag == FLAG_PRE) { // 根据 flag 获取对应的 ItemHolderInfo
                info = record.preInfo;
            } else if (flag == FLAG_POST) {
                info = record.postInfo;
            } else {
                throw new IllegalArgumentException("Must provide flag PRE or POST");
            }
            // 如果没有包含两个阶段的flag 直接回收
            if ((record.flags & (FLAG_PRE | FLAG_POST)) == 0) {
                mLayoutHolderMap.removeAt(index);
                InfoRecord.recycle(record);
            }
            return info;
        }
        return null;
    }
    // 向 mOldChangedHolders 添加一个 holder
    void addToOldChangeHolders(long key, RecyclerView.ViewHolder holder) {
        mOldChangedHolders.put(key, holder);
    }

    // 和 addToPreLayout 方法类似 flags 不同
    void addToAppearedInPreLayoutHolders(RecyclerView.ViewHolder holder, RecyclerView.ItemAnimator.ItemHolderInfo info) {
        InfoRecord record = mLayoutHolderMap.get(holder);
        // ...
        record.flags |= FLAG_APPEAR;
        record.preInfo = info;
    }

    // 和 addToPreLayout 方法类似 flags 不
    // 注意这里的方法名 是添加的 post-layout 真正布局阶段的信息
    void addToPostLayout(RecyclerView.ViewHolder holder, RecyclerView.ItemAnimator.ItemHolderInfo info) {
        InfoRecord record = mLayoutHolderMap.get(holder);
        // ...
        record.postInfo = info; // 这里赋值的是 postInfo
        record.flags |= FLAG_POST;
    }

    // 这里直接拿到 InfoRecord 修改了 flag
    void addToDisappearedInLayout(RecyclerView.ViewHolder holder) {
        InfoRecord record = mLayoutHolderMap.get(holder);
        // ...
        record.flags |= FLAG_DISAPPEARED;
    }
    // 这里直接拿到 InfoRecord 修改了 flag
    void removeFromDisappearedInLayout(RecyclerView.ViewHolder holder) {
        InfoRecord record = mLayoutHolderMap.get(holder);
        // ...
        record.flags &= ~FLAG_DISAPPEARED;
    }

    // 移除 两个容器都移除
    void removeViewHolder(RecyclerView.ViewHolder holder) {
        //...
        mOldChangedHolders.removeAt(i);
        //...
        final InfoRecord info = mLayoutHolderMap.remove(holder);
    }

    // 这里其实是 动画开始的入口
    void process(ProcessCallback callback) {
        // 倒着遍历 mLayoutHolderMap
        for (int index = mLayoutHolderMap.size() - 1; index >= 0; index--) {
            final RecyclerView.ViewHolder viewHolder = mLayoutHolderMap.keyAt(index);
            final InfoRecord record = mLayoutHolderMap.removeAt(index);
            // 取出 InfoRecord 根据 flag 和 两个阶段位置信息 进行判断 触发对应的 callback 回调方法
            if ((record.flags & FLAG_APPEAR_AND_DISAPPEAR) == FLAG_APPEAR_AND_DISAPPEAR) {
                callback.unused(viewHolder);
            } // 一大堆判断就先省略了，后面会提到 ...
            // ...
            // 最后回收
            InfoRecord.recycle(record);
        }
    }
    // ...
}

ViewInfoStore，字面翻译为 View信息商店，类名就体现出了他的功能，主要提供了对 ViewHolder 的 InfoRecord 存储以及修改，并且提供了动画触发的入口。

ProcessCallback

还有最后一个类需要了解，也就是上面 ViewInfoStore 最后一个方法 process 中用到的 callback，直接看源码：

ViewInfoStore.java

//前三个需要做动画的方法传入了 viewHolder 以及其预布局、真正布局两个阶段的位置信息
interface ProcessCallback {
    // 进行消失
    void processDisappeared(RecyclerView.ViewHolder viewHolder, RecyclerView.ItemAnimator.ItemHolderInfo preInfo, RecyclerView.ItemAnimator.ItemHolderInfo postInfo);
    // 进行出现
    void processAppeared(RecyclerView.ViewHolder viewHolder, RecyclerView.ItemAnimator.ItemHolderInfo preInfo, RecyclerView.ItemAnimator.ItemHolderInfo postInfo);
    // 持续 也就是 不变 或者 数据相同大小改变的情况
    void processPersistent(RecyclerView.ViewHolder viewHolder, RecyclerView.ItemAnimator.ItemHolderInfo preInfo, RecyclerView.ItemAnimator.ItemHolderInfo postInfo);
    // 未使用
    void unused(RecyclerView.ViewHolder holder);
}

ProcessCallback 在 RecyclerView 有默认实现，这个待会再详细分析，看 callback 的方法名也能略知一二，分别对应 ViewHolder 做动画的几种情况；

那么从前三个方法的参数中也能推断出，ViewHolder 做动画时，动画的数据也是从 preInfo 和 postInfo 两个参数中做计算得出。

动画处理

前置基础有点多😂😂😂，不过通过对上面几个类有一些了解，下面在分析动画触发、信息处理时就不用反复解释一些变量的意义了。

dispatchLayoutStep3

在之前分析布局阶段的博客中提到 dispatchLayoutStep1、2、3 三个核心方法，分别对应三种状态 STEP_START、STEP_LAYOUT、STEP_ANIMATIONS；

很显然，STEP_ANIMATIONS 是执行动画的阶段，再来看一下 dispatchLayoutStep3 方法中对 item 动画进行了哪些操作：

RecyclerView.java

private void dispatchLayoutStep3() {
    // ...
    if (mState.mRunSimpleAnimations) { // 需要做动画
        // 倒着循环 因为可能会发生移除
        for (int i = mChildHelper.getChildCount() - 1; i >= 0; i--) {
            // 获取到 holder
            ViewHolder holder = getChildViewHolderInt(mChildHelper.getChildAt(i));
            if (holder.shouldIgnore()) { // 如果被标记忽略则跳过
                continue;
            }
            // 获取 holder 的 key 一般情况获取的就是 position
            long key = getChangedHolderKey(holder);
            // 前置基础中 提到的 ItemHolderInfo
            // recordPostLayoutInformation 内部构建了一个 ItemHolderInfo 并且调用了 setFrom 设置了 位置信息
            final ItemHolderInfo animationInfo = mItemAnimator.recordPostLayoutInformation(mState, holder);
            // 从 ViewInfoStore 的 mOldChangedHolders 中获取 vh
            ViewHolder oldChangeViewHolder = mViewInfoStore.getFromOldChangeHolders(key);
            if (oldChangeViewHolder != null && !oldChangeViewHolder.shouldIgnore()) {
                // 是否正在执行消失动画
                final boolean oldDisappearing = mViewInfoStore.isDisappearing(oldChangeViewHolder);
                final boolean newDisappearing = mViewInfoStore.isDisappearing(holder);
                // 这个 if 判断 将要发生更新动画的 vh 已经在执行消失动画
                if (oldDisappearing && oldChangeViewHolder == holder) {
                    // 用消失动画代替
                    mViewInfoStore.addToPostLayout(holder, animationInfo);
                } else {
                    // 获取 预布局阶段的 ItemHolderInfo
                    final ItemHolderInfo preInfo = mViewInfoStore.popFromPreLayout(oldChangeViewHolder);
                    // 设置 真正布局阶段的 ItemHolderInfo
                    mViewInfoStore.addToPostLayout(holder, animationInfo);
                    // 然后在取出来
                    ItemHolderInfo postInfo = mViewInfoStore.popFromPostLayout(holder);
                    if (preInfo == null) {
                        handleMissingPreInfoForChangeError(key, holder, oldChangeViewHolder);
                    } else { // 用上面取出来的 preInfo postInfo 做更新动画
                        animateChange(oldChangeViewHolder, holder, preInfo, postInfo,oldDisappearing, newDisappearing);
                    }
                }
            } else { // 没有获取到 直接设置 hodler 真正布局阶段的 位置信息 并且设置 flag
                mViewInfoStore.addToPostLayout(holder, animationInfo);
            }
        }

        // 开始执行动画
        mViewInfoStore.process(mViewInfoProcessCallback);
    }
    // ...
}

代码中的注释写的比较详细，主要注意一下 mViewInfoStore.addToPostLayout 会给 ViewHolder 生成 InfoRecord 对象，并且设置 postInfo，并且给 flags 添加 FLAG_POST，然后以 <ViewHolder, InfoRecord> 键值对形式添加到 ViewInfoStore 的 mLayoutHolderMap 中；

dispatchLayoutStep1

其实上一小节 dispatchLayoutStep3 方法中也包含对动画信息的处理，也就是针对真正布局后的位置信息设置的相关代码。那么删除、新增的动画在哪里实现呢？首先，回顾一下之前分析的布局流程，真正的布局发生在 dispatchLayoutStep2 中，预布局发生在 dispatchLayoutStep1 中，结合之前对预布局的简单解释，不难理解出预布局时肯定也对动画信息进行了处理，那么直接看一下 dispatchLayoutStep1 的相关源码，这部分需要分成两段来分析，先看第一段：

RecyclerView.java

private void dispatchLayoutStep1() {
    // ...
    if (mState.mRunSimpleAnimations) {
        // 遍历 child
        int count = mChildHelper.getChildCount();
        for (int i = 0; i < count; ++i) {
            // 获取 vh
            final ViewHolder holder = getChildViewHolderInt(mChildHelper.getChildAt(i));
            // 忽略、无效的 跳过
            if (holder.shouldIgnore() || (holder.isInvalid() && !mAdapter.hasStableIds())) {
                continue;
            }
            // 构造出 ItemHolderInfo
            final ItemHolderInfo animationInfo = mItemAnimator
                    .recordPreLayoutInformation(mState, holder,
                            ItemAnimator.buildAdapterChangeFlagsForAnimations(holder),
                            holder.getUnmodifiedPayloads());
            // 注意这里 时 addToPreLayout. 表示预布局阶段
            // 此时设置的是 InfoRecord 的 preInfo，flag 是 FLAG_PRE
            mViewInfoStore.addToPreLayout(holder, animationInfo);
            // 如果 holder 发生改变 添加到 ViewInfoStore 的 mOldChangedHolders 中
            if (mState.mTrackOldChangeHolders && holder.isUpdated() && !holder.isRemoved()
                    && !holder.shouldIgnore() && !holder.isInvalid()) {
                long key = getChangedHolderKey(holder); // 获取 key 一般是 position
                mViewInfoStore.addToOldChangeHolders(key, holder);
            }
        }
    }
    // ...
}

这一段也不复杂，记录当前 holder 预布局阶段的位置信息(InfoRecord 的 preInfo)到 ViewInfoStore 的 mLayoutHolderMap 中，且添加了 FLAG_PRE 到 flags 中；

并且如果 holder 发生改变就添加到 ViewInfoStore 的 mOldChangedHolders 中；

再看下面的代码：

RecyclerView.java

private void dispatchLayoutStep1() {
    // ...
    if (mState.mRunPredictiveAnimations) {
        // ...
        // 这次是预布局 计算可用空间时忽略了要删除的项目 所以如果发生删除 会有新的 item 添加进去
        mLayout.onLayoutChildren(mRecycler, mState);
        // ...
        // 遍历 child
        for (int i = 0; i < mChildHelper.getChildCount(); ++i) {
            final View child = mChildHelper.getChildAt(i);
            final ViewHolder viewHolder = getChildViewHolderInt(child);
            if (viewHolder.shouldIgnore()) {
                continue;
            }
            // 这个判断也就是没有经历过上一部分代码的 vh （onLayoutChildren 中新加入的 item）
            // InfoRecord 为 null 或者 flags 不包含 FLAG_PRE
            if (!mViewInfoStore.isInPreLayout(viewHolder)) {
                int flags = ItemAnimator.buildAdapterChangeFlagsForAnimations(viewHolder);
                // 判断是否是隐藏的
                boolean wasHidden = viewHolder
                        .hasAnyOfTheFlags(ViewHolder.FLAG_BOUNCED_FROM_HIDDEN_LIST);
                if (!wasHidden) { // 没有隐藏 则标记在预布局阶段出现
                    flags |= ItemAnimator.FLAG_APPEARED_IN_PRE_LAYOUT;
                }
                // 构造出 ItemHolderInfo
                final ItemHolderInfo animationInfo = mItemAnimator.recordPreLayoutInformation(
                        mState, viewHolder, flags, viewHolder.getUnmodifiedPayloads());
                if (wasHidden) {
                    // 隐藏的 如果发生更新 并且没有被移除 就添加到 mOldChangedHolders
                    // 设置 preInfo 设置 flag为 FLAG_PRE
                    recordAnimationInfoIfBouncedHiddenView(viewHolder, animationInfo);
                } else { // 没有隐藏的 设置 flag FLAG_APPEAR， 并且设置 preInfo
                    mViewInfoStore.addToAppearedInPreLayoutHolders(viewHolder, animationInfo);
                }
            }
        }
        clearOldPositions();
    } else {
        clearOldPositions();
    }
    // ...
}

这里结合之前解释预布局时的图来理解下：

第一部分执行时，item1、2、3 都会执行 addToPreLayout，addToPreLayout 会生成 InfoRecord 并且设置其 preInfo 存储 vh 的位置信息，然后以 <ViewHolder, InfoRecord> 键值对形式添加到 ViewInfoStore 的 mLayoutHolderMap 中；

然后第二部分执行了 onLayoutChildren 进行了预布局，以 LinearLayoutManager 为例，在计算可用空间时会忽略要删除的 item3，从而 item4 被添加到 RecyclerView 中，再次对 child 进行遍历时进行 mViewInfoStore.isInPreLayout(viewHolder) 判断时显然 item4 对应的 ViewHolder 在 mLayoutHolderMap 中获取为 null，那么就能知道 item4 属于新增出来的，就在最后调用 mViewInfoStore.addToAppearedInPreLayoutHolders(viewHolder, animationInfo); 生成 InfoRecord 设置位置信息，并且添加 flag 为 FLAG_APPEAR 添加到 mLayoutHolderMap 中。

总结

这部分源码是倒着来分析的（先看 dispatchLayoutStep3 在看 1 ），可能有点不好理解，先从这三个布局核心方法的角度来稍稍总结一下（均假设需要执行动画）：

dispatchLayoutStep1

1. 首先将当前屏幕中的 items 信息保存；（生成 ItemHolderInfo 赋值给 InfoRecord 的 preInfo 并且对其 flags 添加 FLAG_PRE ，再将 InfoRecord 添加到 ViewInfoStore 的 mLayoutHolderMap 中）
2. 进行预布局；（调用 LayoutManager 的 onLayoutChildren)
3. 预布局完成后和第 1 步中保存的信息对比，将新出现的 item 信息保存；（和第 1 步中不同的是 flags 设置的是 FLAG_APPEAR）

dispatchLayoutStep2

1. 将预布局 boolean 值改为 flase；
2. 进行真正布局；（调用 LayoutManager 的 onLayoutChildren）

dispatchLayoutStep3

1. 将真正布局后屏幕上的 items 信息保存；（与 dispatchLayoutStep1 不同的是赋值给 InfoRecord 的 postInfo 并且 flags 添加 FLAG_POST）
2. 执行动画，调用 ViewInfoStore.process；
3. 布局完成回调，onLayoutCompleted；

动画执行

经过上面两个 dispatchLayoutStep1 和 3 方法的执行，ViewInfoStore 中已经有预布局时 item 的信息、真正布局后的 item 信息、以及对应的 flags。最终调用了 ViewInfoStore 的 process 执行动画：

这里面的代码不难，就是根据 flags 进行判断执行对应的动画，调用的是 ProcessCallback 中的方法进行执行，那么看一下 ProcessCallback 的具体实现：

RecyclerView.java

private final ViewInfoStore.ProcessCallback mViewInfoProcessCallback =
        new ViewInfoStore.ProcessCallback() {
            // ...
            // 这里就以执行新增动画为例 其他的也都差不多
            @Override
            public void processAppeared(ViewHolder viewHolder,
                    ItemHolderInfo preInfo, ItemHolderInfo info) {
                // 调用 animateAppearance
                animateAppearance(viewHolder, preInfo, info);
            }
            // ...
        };

void animateAppearance(@NonNull ViewHolder itemHolder, @Nullable ItemHolderInfo preLayoutInfo, @NonNull ItemHolderInfo postLayoutInfo) {
    // 先标记 vh 不能被回收
    itemHolder.setIsRecyclable(false);
    // mItemAnimator 上面也提过了 又默认实现 待会再分析
    if (mItemAnimator.animateAppearance(itemHolder, preLayoutInfo, postLayoutInfo)) {
        // 这里看方法名也知道是 post 一个 runnable
        postAnimationRunner();
    }
}

void postAnimationRunner() {
    if (!mPostedAnimatorRunner && mIsAttached) {
        // 核心就是 post 的 mItemAnimatorRunner
        ViewCompat.postOnAnimation(this, mItemAnimatorRunner);
        mPostedAnimatorRunner = true;
    }

private Runnable mItemAnimatorRunner = new Runnable() {
    @Override
    public void run() {
        if (mItemAnimator != null) {
            // 有调用到了 mItemAnimator 中
            mItemAnimator.runPendingAnimations();
        }
        mPostedAnimatorRunner = false;
    }
};

整个调用下来核心就在于 ItemAnimator 的两个方法调用（animateAppearance、runPendingAnimations），那么下面我们就来进入 ItemAnimator 的分析；

ItemAnimator

在最开始的前置基础小节提到 mItemAnimator 实际上是 DefaultItemAnimator；而 DefaultItemAnimator 继承自 SimpleItemAnimator，SimpleItemAnimator 又继承自 ItemAnimator。ItemAnimator 是 RecyclerView 的内部类，其内部大部分是抽象方法需要子类实现，就简单说说其主要功能不贴代码了：

1. ItemHolderInfo 是 ItemAnimator 的内部类，用于保存位置信息；
2. ItemAnimatorListener 是其内部动画完成时的回调接口；
3. 提供设置动画时间、动画执行、动画开始结束回调、动画状态的方法，大部分是需要子类实现的；

而上述提供的 animateAppearance 和 runPendingAnimations 都是抽象方法，这里并没有实现；

SimpleItemAnimator

SimpleItemAnimator 继承自 ItemAnimator，乍一看方法很多，大部分都是空实现或抽象方法：

这一堆 dispatchXXX 方法和 onXXX 方法是一一对应的，dispatchXXX 中调用 onXXX，而 onXXX 都是空方法交给子类去实现，这部分代码很简单就不贴了；

SimpleItemAnimator 实现了 animateAppearance：

public boolean animateAppearance(RecyclerView.ViewHolder viewHolder,ItemHolderInfo preLayoutInfo, ItemHolderInfo postLayoutInfo) {
    if (preLayoutInfo != null && (preLayoutInfo.left != postLayoutInfo.left
            || preLayoutInfo.top != postLayoutInfo.top)) {
        return animateMove(viewHolder, preLayoutInfo.left, preLayoutInfo.top,
                postLayoutInfo.left, postLayoutInfo.top);
    } else {
        return animateAdd(viewHolder);
    }
}

逻辑很简单，如果 preLayoutInfo 不为空，并且 preLayoutInfo 和 postLayoutInfo 的 top、left 不同则调用 animateMove 否则调用 animateAdd；看名字也大致能理解是处理移除动画和添加动画；

对于 runPendingAnimations SimpleItemAnimator 还是没有实现；

DefaultItemAnimator

DefaultItemAnimator 继承自 SimpleItemAnimator，上述两个父类中都没有真正执行动画，那么执行动画一定在 DefaultItemAnimator 内部；在看其 runPendingAnimations 实现前先大概了解下类的结构；

// mPendingXXX 容器存放将要执行动画的 ViewHodler
private ArrayList<RecyclerView.ViewHolder> mPendingRemovals = new ArrayList<>();
private ArrayList<RecyclerView.ViewHolder> mPendingAdditions = new ArrayList<>();
// 这里的 MoveInfo，ChangeInfo 下面解释
private ArrayList<MoveInfo> mPendingMoves = new ArrayList<>();
private ArrayList<ChangeInfo> mPendingChanges = new ArrayList<>();

// mXXXAnimations 容器存放正在执行动画的 ViewHolder
ArrayList<RecyclerView.ViewHolder> mAddAnimations = new ArrayList<>();
ArrayList<RecyclerView.ViewHolder> mMoveAnimations = new ArrayList<>();
ArrayList<RecyclerView.ViewHolder> mRemoveAnimations = new ArrayList<>();
ArrayList<RecyclerView.ViewHolder> mChangeAnimations = new ArrayList<>();

// MoveInfo 额外存储了执行移除动画前后的坐标信息用于动画执行
private static class MoveInfo {
    public RecyclerView.ViewHolder holder;
    public int fromX, fromY, toX, toY;
    // ...
}

// ChangeInfo 想比于 MoveInfo 额外存储了 oldHolder
private static class ChangeInfo {
    public RecyclerView.ViewHolder oldHolder, newHolder;
    public int fromX, fromY, toX, toY;
    // ...
}

上面的代码逻辑很简单，注释都详细说明了，就不再解释了，最后来看看 animateRemoveImpl，animateMoveImpl 方法：

private void animateRemoveImpl(final RecyclerView.ViewHolder holder) {
    // 拿到 itemView
    final View view = holder.itemView;
    // 构建动画
    final ViewPropertyAnimator animation = view.animate();
    // 添加到正在执行动画的容器
    mRemoveAnimations.add(holder);
    // 执行动画
    animation.setDuration(getRemoveDuration()).alpha(0).setListener(
            new AnimatorListenerAdapter() {
                @Override
                public void onAnimationStart(Animator animator) {
                    // 开始执行动画回调
                    // SimpleItemAnimator 中默认空实现
                    dispatchRemoveStarting(holder);
                }

                @Override
                public void onAnimationEnd(Animator animator) {
                    // 动画结束后的一些操作
                    animation.setListener(null);
                    view.setAlpha(1);
                    // 当前 item 动画执行结束回调
                    dispatchRemoveFinished(holder);
                    mRemoveAnimations.remove(holder);
                    // 所有动画执行完成后的回调
                    // 内部通过判断上述各个容器是否为空触发回调
                    dispatchFinishedWhenDone();
                }
            }).start(); // 执行动画
}

void animateMoveImpl(final RecyclerView.ViewHolder holder, int fromX, int fromY, int toX, int toY) {
    final View view = holder.itemView;
    final int deltaX = toX - fromX;
    final int deltaY = toY - fromY;
    if (deltaX != 0) {
        view.animate().translationX(0);
    }
    if (deltaY != 0) {
        view.animate().translationY(0);
    }

    final ViewPropertyAnimator animation = view.animate();
    // 添加进容器
    mMoveAnimations.add(holder);
    animation.setDuration(getMoveDuration()).setListener(new AnimatorListenerAdapter() {
        @Override
        public void onAnimationStart(Animator animator) {
            // 动画开始回调
            dispatchMoveStarting(holder);
        }
        // ...
        @Override
        public void onAnimationEnd(Animator animator) {
            // 和 animateRemoveImpl 一样 就不重复说明了
            animation.setListener(null);
            dispatchMoveFinished(holder);
            mMoveAnimations.remove(holder);
            dispatchFinishedWhenDone();
        }
    }).start(); // 执行动画
}

DefaultItemAnimator 的代码也不难理解，这里仅仅贴出了重要部分代码进行解读，其余代码的阅读难度也不大，就不再细说了，对于自定义 ItemAnimator 仿照 DefaultItemAnimator 的逻辑实现即可。
