Haproxy搭建web群集

白日梦最可笑
64 阅读10分钟

Haproxy简介

Haproxy 是一个使用C语言编写的自由及开放源代码软件，其提供高可用性、负载均衡，以及基于TCP和HTTP的应用程序代理。

Haproxy应用分析

  • LVS在企业应用中抗负载能力很强，但存在不足

    • LVS不支持正则处理，不能实现动静分离
    • 对于大型网站，LVS的实施配置复杂，维护成本相对较高

  • Haproxy是一款可提供高可用性、负载均衡、及基于TCP和HTTP应用的代理软件

    • 适用于负载大的web站点
    • 运行在硬件上可支持数以万计的并发连接的连接请求

Haproxy的特性

HAProxy是可提供高可用性、负载均衡以及基于TCP和HTTP应用的代理，是免费、快速并且可靠的一种解决方案。HAProxy非常适用于并发大（并发达1w以上）web站点，这些站点通常又需要会话保持或七层处理。HAProxy的运行模式使得它可以很简单安全的整合至当前的架构中，同时可以保护web服务器不被暴露到网络上。

HAProxy的主要特性有：

  • 可靠性和稳定性非常好，可以与硬件级的F5负载均衡设备相媲美；
  • 最高可以同时维护40000-50000个并发连接，单位时间内处理的最大请求数为20000个，最大处理能力可达10Git/s;
  • 支持多达8种负载均衡算法；
  • 支持Session会话保持，Cookie的引导；
  • 支持通过获取指定的url来检测后端服务器的状态；
  • 支持虚机主机功能，从而实现web负载均衡更加灵活；
  • 支持连接拒绝、全透明代理等独特的功能；
  • 拥有强大的ACL支持，用于访问控制；
  • 支持TCP协议的负载均衡转发；（支持7层代理、实现动静分离）
  • 支持客户端的keepalive功能，减少客户端与haproxy的多次三次握手导致资源浪费，让多个请求在一个tcp连接中完成

HAProxy负载均衡策略

常见的有如下8种：

  1. roundrobin，表示简单的轮询
  2. static-rr，表示根据权重
  3. leastconn，表示最少连接者先处理
  4. source，表示根据请求源IP
  5. uri，表示根据请求的URI,做cdn需使用;
  6. url_param，表示根据请求的URl参数'balance url_param' requires an URL parameter name
  7. hdr(name)，表示根据HTTP请求头来锁定每一次HTTP请求;
  8. rdp-cookie(name)，表示根据cookie(name)来锁定并哈希每一次TCP请求。

LVS、Nginx、HAproxy的区别

  • LVS基于Linux操作系统内核实现软负载均衡，而HAProxy和Nginx是基于第三方应用实现的软负载均衡；
  • LVS是可实现4层的IP负载均衡技术，无法实现基于目录、URL的转发。而HAProxy和Nginx都可以实现4层和7层技术，HAProxy可提供TCP和HTTP应用的负载均衡综合解决方案；
  • LVS因为工作在ISO模型的第四层，其状态监测功能单一，而HAProxy在状态监测方面功能更丰富、强大，可支持端口、URL、脚本等多种状态检测方式；
  • HAProxy功能强大，单纯从效率上来讲HAProxy会比Nginx有更出色的负载均衡速度，在并发处理上也是优于Nginx的。但整体性能低于4层模式的LVS负载均衡；
  • Nginx主要用于Web服务器或缓存服务器。Nginx的upstream模块虽然也支持群集功能，但是对群集节点健康检查功能不强，性能没有Haproxy好。

使用Haproxy搭建web群集

环境：

Haproxy负载均衡器：192.168.1.10/24

Nginx1服务器：192.168.1.11/24

Nginx2服务器：192.168.1.12/24

客户端：192.168.137.1/24

部署nginx1服务器

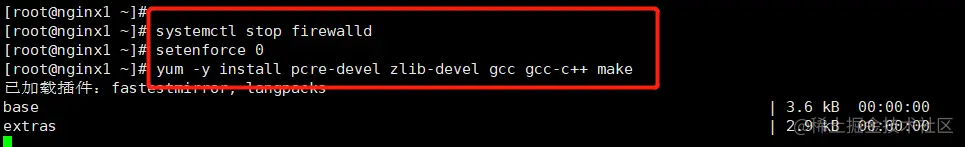

systemctl stop firewalld
setenforce 0
#关闭防火墙

yum -y install pcre-devel zlib-devel gcc gcc-c++ make
#安装依赖关系包

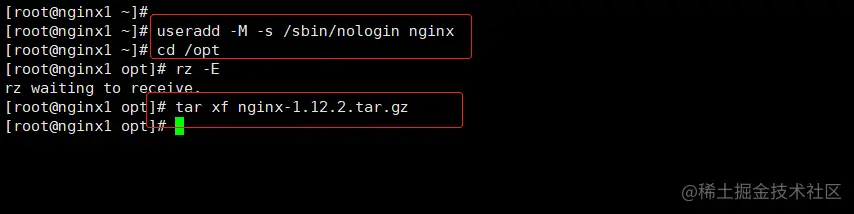

useradd -M -s /sbin/nologin nginx
#新建用户和组便于管理

cd /opt
tar xf nginx-1.12.2.tar.gz
#切换至opt目录，将下载好的压缩包传进来解压

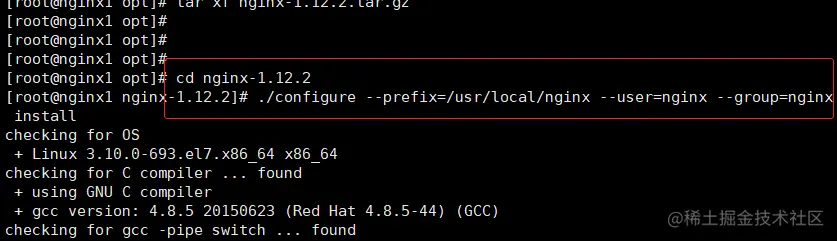

cd nginx-1.12.2

./configure \
--prefix=/usr/local/nginx \
--user=nginx \
--group=nginx \
--with-http_stub_status_module
#切换至解压后的目录下编译

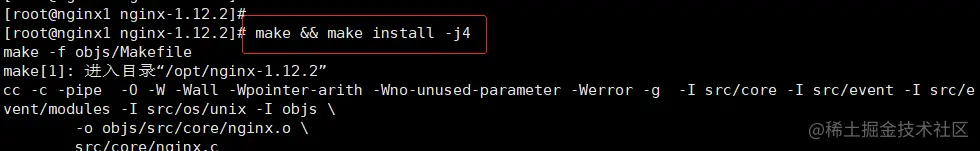

make && make install -j4
#安装



ln -s /usr/local/nginx/sbin/nginx /usr/local/sbin/
#做软连接，让系统识别nginx的操作命令

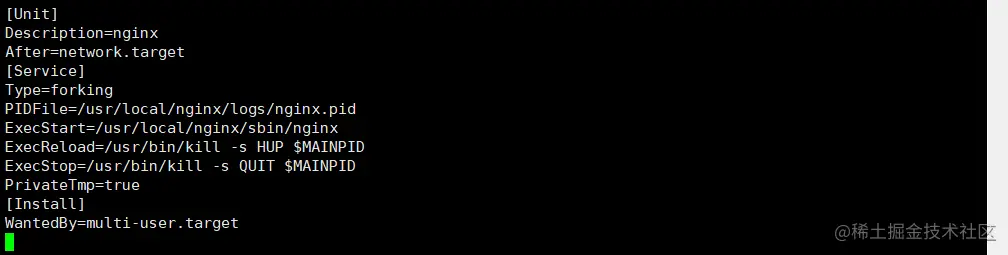

vim /lib/systemd/system/nginx.service
[Unit]
Description=nginx
After=network.target
[Service]
Type=forking
PIDFile=/usr/local/nginx/logs/nginx.pid
ExecStart=/usr/local/nginx/sbin/nginx
ExecReload=/usr/bin/kill -s HUP $MAINPID
ExecStop=/usr/bin/kill -s
QUIT $MAINPID
PrivateTmp=true
[Install]
WantedBy=multi-user.target

#将nginx命令加入服务



echo "this is test1 web" > /usr/local/nginx/html/index.html
cat /usr/local/nginx/html/index.html
#创建站点目录


systemctl daemon-reload
systemctl start nginx
#重新加载单元.启动服务

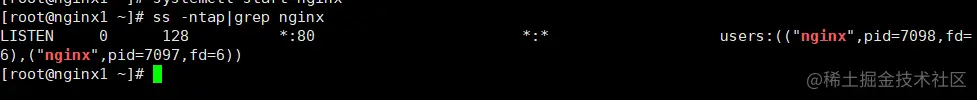

ss -ntap|grep nginx

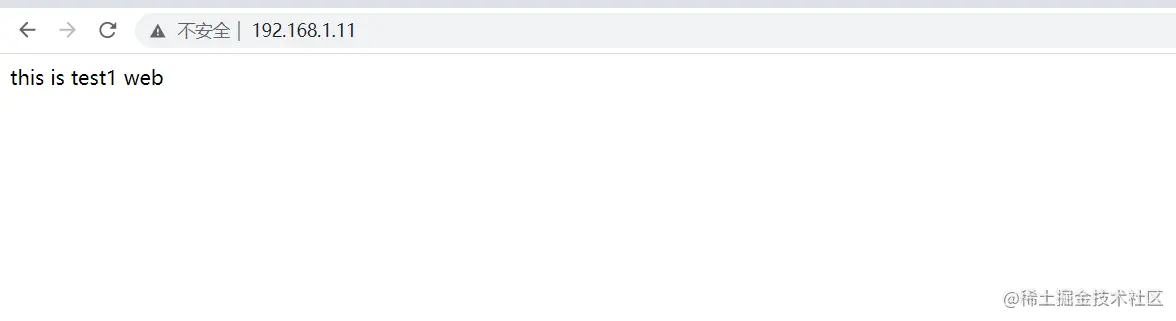

访问http://192.168.1.11
#查看是否能成功启动

image.png image.png image.png

部署nginx2服务器

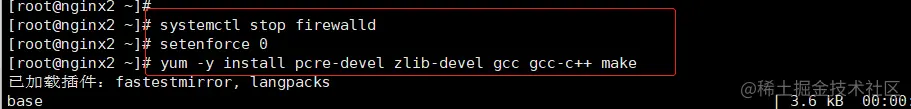

systemctl stop firewalld
setenforce 0
#关闭防火墙

yum -y install pcre-devel zlib-devel gcc gcc-c++ make
#安装依赖关系包


useradd -M -s /sbin/nologin nginx
#新建用户和组便于管理

cd /opt
tar xf nginx-1.12.2.tar.gz
#切换至opt目录，将下载好的压缩包传进来解压

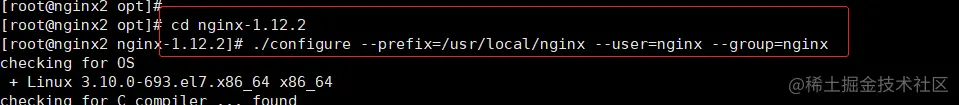

cd nginx-1.12.2

./configure \
--prefix=/usr/local/nginx \
--user=nginx \
--group=nginx \
--with-http_stub_status_module
#切换至解压后的目录下编译

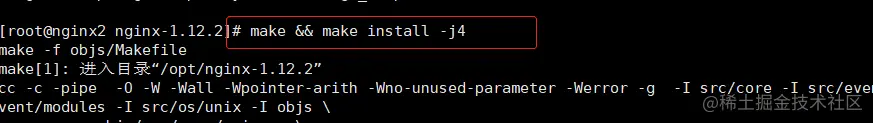

make && make install -j4
#安装



ln -s /usr/local/nginx/sbin/nginx /usr/local/sbin/
#做软连接，让系统识别nginx的操作命令

vim /lib/systemd/system/nginx.service
[Unit]
Description=nginx
After=network.target
[Service]
Type=forking
PIDFile=/usr/local/nginx/logs/nginx.pid
ExecStart=/usr/local/nginx/sbin/nginx
ExecReload=/usr/bin/kill -s HUP $MAINPID
ExecStop=/usr/bin/kill -s
QUIT $MAINPID
PrivateTmp=true
[Install]
WantedBy=multi-user.target

#将nginx命令加入服务

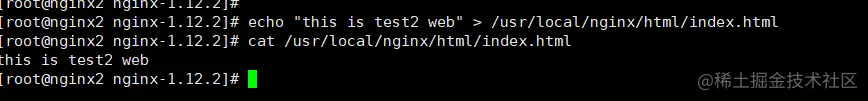

echo "this is test2 web" > /usr/local/nginx/html/index.html
cat /usr/local/nginx/html/index.html
#创建站点目录


systemctl daemon-reload
systemctl start nginx
#重新加载单元.启动服务

ss -ntap|grep nginx

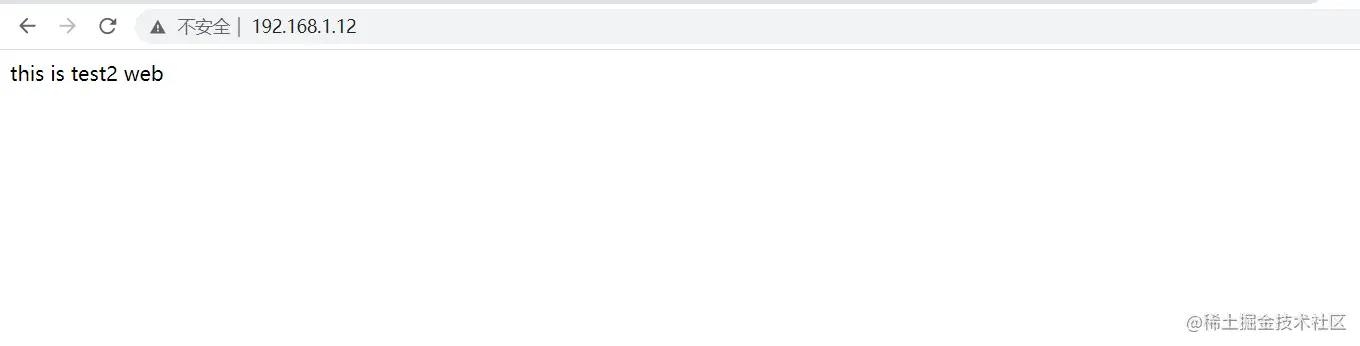

访问http://192.168.1.12
#查看是否能成功启动



部署Haproxy负载均衡器

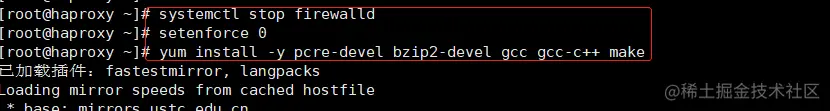

systemctl stop firewalld
setenforce 0
#关闭防火墙
yum install -y pcre-devel bzip2-devel gcc gcc-c++ make
#安装依赖软件

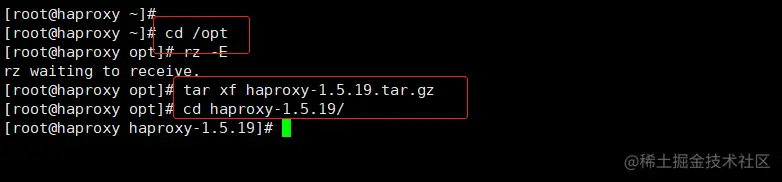

cd /opt
#切换目录，将安装Haproxy所需软件包传到/opt目录下
tar xf haproxy-1.5.19.tar.gz
#解压安装包
cd haproxy-1.5.19/
#切换至该软件包


#编译安装Haproxy

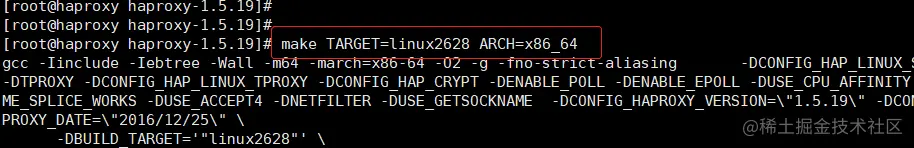

make TARGET=linux2628 ARCH=x86_64         #编译

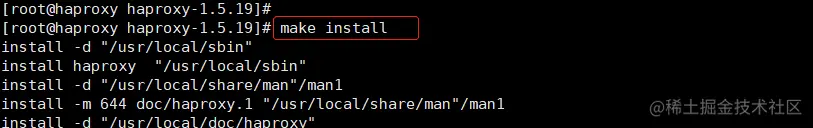

make install     #安装


############# 参数说明 #############
TARGET=linux26    #内核版本
#使用uname -r查看内核，如: 2.6.18-371.e15，此时该参数用TARGET=linux26; kernel大于2.6.28的用TARGET=linux2628
ARCH=x86_64    #系统位数，64位 系统



Haproxy服务器配置

haproxy支持的最大并发量=并发进程数×每个进程最大连接数，即"nbproc的值 × maxconn的值"

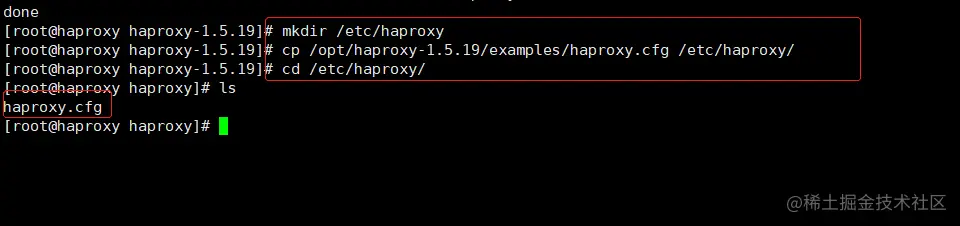

mkdir /etc/haproxy   #创建配置文件的目录
cp /opt/haproxy-1.5.19/examples/haproxy.cfg /etc/haproxy/   #将模板文件复制到配置文件目录
cd /etc/haproxy/
ls

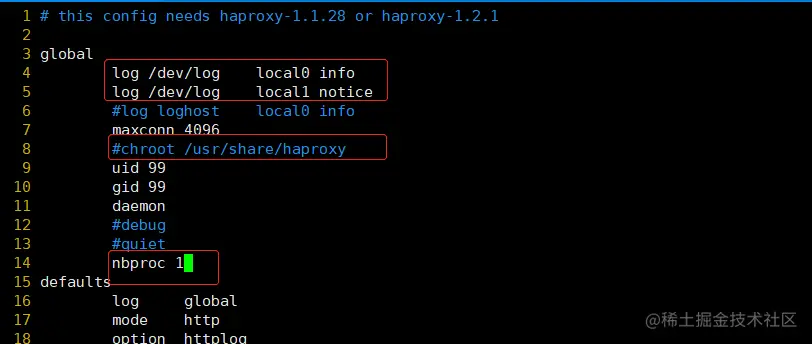

vim haproxy.cfg     #修改配置文件
global  #全局配置，主要用于定义全局参数，属于进程级的配置，通常和操作系统配置有关。      --4~5行--修改，定义haproxy日志输出设备和日志级别，local0为日志设备，默认存放到系统日志
    log /dev/log   local0 info       #修改
    log /dev/log   local0 notice     #修改
    #log loghost   local0 info
    maxconn 4096     #每个进程最大连接数，需考虑"ulimit -n"限制，推荐使用10240
--8行--注释，chroot运行路径，为该服务自设置的根目录，一般需将此行注释掉。                #chroot /usr/share/haproxy
uid 99      #用户UID
gid 99      #用户GID
daemon      #守护进程模式
nbproc 1    #添加，设置并发进程数，建议与当前服务器CPU核数相等或为其2倍

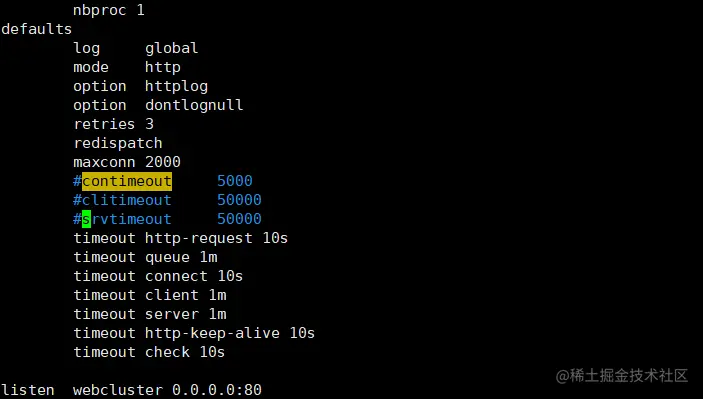

defaults    #配置默认参数，这些参数可以被用到Listen，frontend，backend组件             log     global         #引入global定义的日志格式
mode   http           #模式为http（7层代理http，4层代理tcp）
option httplog        #日志类别为http日志格式
option dontlognull    #不记录健康检查日志信息
retries 3          #检查节点服务器失败次数，连续达到三次失败，则认为节点不可用           redispatch         #当服务器负载很高时，自动结束当前队列处理比较久的连接               maxconn 2000       #最大连接数，“defaults”中的值不能超过“global”段中的定义             #contimeout 5000         #设置连接超时时间，默认单位是毫秒
#clitimeout 50000         #设置客户端超时时间，默认单位是毫秒
#srvtimeout 50000         #设置服务器超时时间，默认单位是毫秒
timeout http-request 10s  #默认http请求超时时间
timeout queue 1m        #默认队列超时时间
timeout connect 10s     #默认连接超时时间，新版本中替代contimeout，该参数向后兼容       timeout client 1m       #默认客户端超时时间，新版本中替代clitimeout，该参数向后兼容     timeout server 1m       #默认服务器超时时间，新版本中替代srvtimeout，该参数向后兼容     timeout http-keep-alive 10s      #默认持久连接超时时间
timeout check 10s       #设置心跳检查超时时间

--删除下面所有listen项--，之后添加

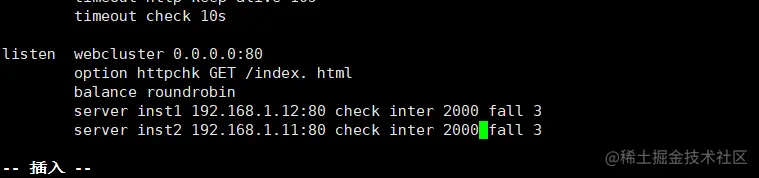

listen webcluster 0.0.0.0:80  #haproxy实例状态监控部分配置，定义一个名为webcluster的应用
   option httpchk GET /index. html  #检查服务器的index.html文件。
   option指定健康检查的方式为 httpchk， 发送http的GET请求检查index.html文件，返回2xx、3xx表示正常；返回4xx/5xx表示异常，则会将该web服务器隔离起来，不会将访问请求分配给它。
   balance roundrobin    #负载均衡调度算法使用轮询算法roundrobin
   server inst1 192.168.1.12:80 check inter 2000 rise 2 fall 3   #定义在线节点        server inst2 192.168.1.11:80 check inter 2000 rise 2 fall 3   #定义在线节点

   ################## 参数说明 ##################
balance roundrobin ：指定负载均衡调度算法为rr轮询
#轮询算法: roundrobin;
#最小连接数算法: leastconn;
#来源访问调度算法: source，源地址哈希，类似于nginx的ip_hash

instl ：为服务器名称，可以自定义，可以使用主机名或域名来管理。
check inter 2000 ：表示启用对此后端服务器执行健康检查，设置健康状态检查的时间间隔，单位为毫秒。
rise 2 : 表示连续2次检测成功后，则会认为server UP，恢复该节点。  因为默认为2次，这一项可以省略不设置。（隔离节点后也会进行健康检查，连续2次检测成功后就会恢复）
fall 3 ：表示连续三次检测不到心跳频率则认为该节点失效。  若节点配置后带有"backup"表示该节点只是个备份节点，仅在所有在线节点都失效该节点才启用。不携带"backup"，表示为主节点，和其它在线节点共同提供服务。



image.png 添加haproxy系统服务（把haproxy加入系统服务管理中）

ln -s /usr/local/sbin/haproxy /usr/sbin/
#做个软链接，将haproxy的可执行文件放入环境PATH的目录下

cp /opt/haproxy-1.5.19/examples/haproxy.init /etc/init.d/haproxy
#将haproxy.init文件复制到/etc/init.d/目录下，并改名为haproxy
cd /etc/init.d/
chmod +x haproxy
#增加文件的执行权限
chkconfig --add /etc/init.d/haproxy
#把haproxy加入系统服务管理中

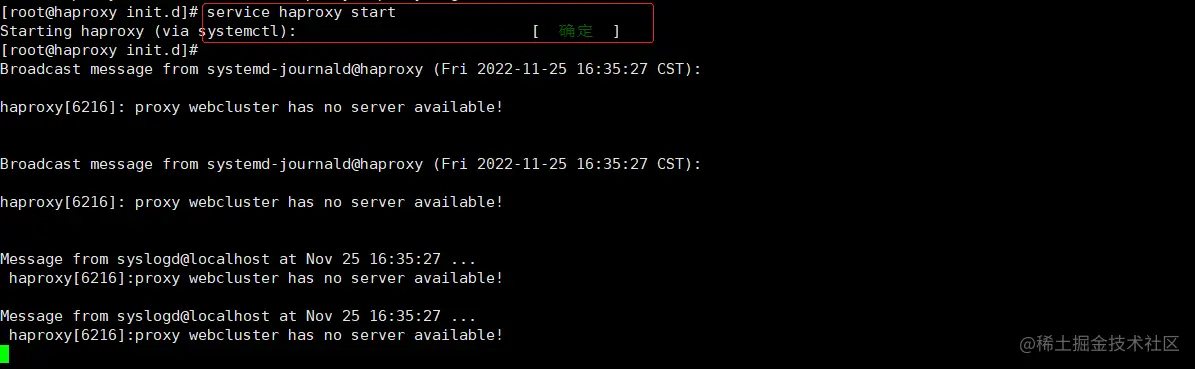

service haproxy start 或 /etc/init.d/haproxy start
#启动haproxy

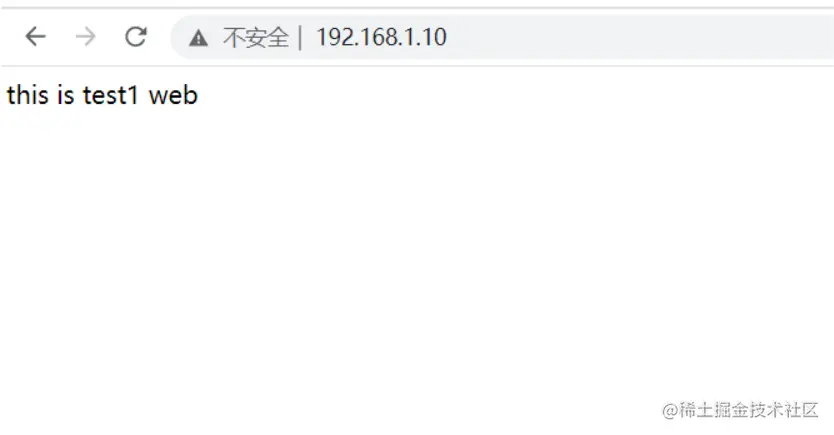

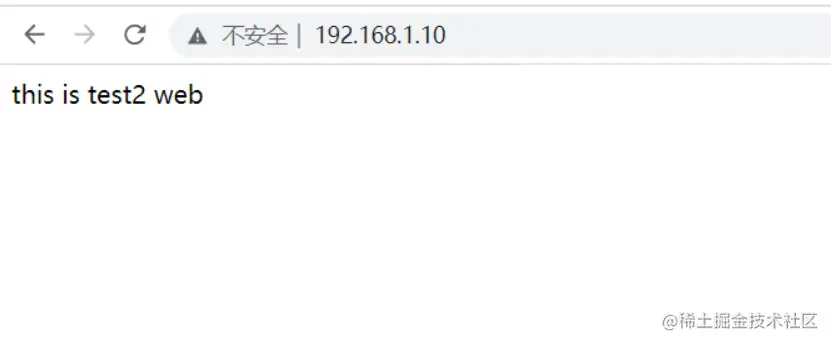

客户端测试访问

客户端地址：19.168.137.1 浏览器输入Haproxy负载调度器地址：192.168.1.10



Haproxy日志管理

默认haproxy的日志是输出到系统的syslog中，查看起来不是非常方便，为了更好的管理haproxy的日志，要将haproxy的info及notice日志分别记录到不同的日志文件中。（其他级别的日志仍记录在系统日志/var/log/messages中；因为error日志较少，故一般不做分离）

需要修改rsyslog配置，为了便于管理。将haproxy相关的配置独立定义到haproxy.conf，并放到/etc/rsyslog.d/下，rsyslog启动时会自动加载此目录下的所有配置文件。

 1、#修改配置文件
 vim /etc/haproxy/haproxy.cfg
 global
     1og /dev/log local0 info      #将info日志存放到local0对应的路径中
     log /dev/log local6 notice    #将notice日志存放到local6对应的路径中


 2、#设置local0和local6对应的日志路径
 mkdir /var/log/haproxy   #创建haproxy日志文件的存放目录/var/log/haproxy

 vim /etc/rsyslog.d/haproxy.conf
 local0.*        /var/log/haproxy/haproxy-info.log
 local1.*        /var/log/haproxy/haproxy-notice.log

 #如果不加下面的的配置则除了在/var/log/haproxy/中写入日志外，也会写入messages文件。
 vim /etc/sysconfig/rsyslog
 SYSLOGD_OPTIONS="-r -m 0 -c 2"    #-r 开启远程日志；-m 0 标记时间戳，单位是分钟，为0时，表示禁用该功能；-c 2 使用兼容模式，默认是 -c 5

 3、#重启haproxy服务和日志服务
 systemctl restart rsyslog.service
 service haproxy restart

 4、#查看haproxy的访问请求日志信息
 访问网页后查看日志
 tail -f /var/log/haproxy/haproxy-info.log
