mars3d基于vue3.0的widget使用

mars3d在vue3.0生态上开发了两个gis相关开源项目 mars3d-vue-example 和 mars3d-vue-project，在这两个项目中widget都是非常重要的一个模块。通过widget可以在复杂的场景下非常清晰的管理功能模块之间的互斥关系，管理内存，完成不同的功能模块之间的解耦，并且可以实现功能模块之间的交互。下面就来介绍一下，widget模块的使用。

前置依赖： 使用widget模块，则必须依赖vuex，通过vuex实现widget管理、交互等。

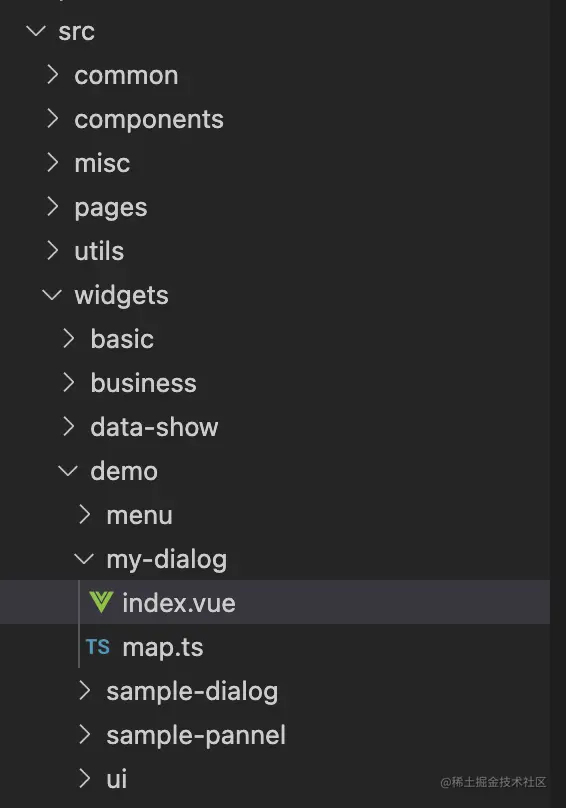

widget相关的代码一般会被放置在src/widgets目录下，按照功能或者业务来新建子目录管理widget代码，一般每个目录下的 index.vue 就是此widget的入口，通常也会包括一个map.ts文件用于编写地图相关代码。在某些特殊的场景下，也会将多个vue文件放置在同一个widget目录下，方便共享map.ts的命名空间，后面会针对这些特殊场景具体介绍。下面是一个标准的widget目录位置和结构

创建好widget之后，下面就应该来配置widget，标准写法是在入口main.ts 同级新建widget-store.ts 文件，下面这个示例演示了这个文件的基本结构和一个widget的配置

import { defineAsyncComponent, markRaw } from "vue"
import { WidgetState } from "@mars/common/store/widget"
import { StoreOptions } from "vuex"

const store: StoreOptions<WidgetState> = {
  state: {
    // 自定义widget的默认值
    defaultOption: {},
    // widgets 配置列表
    widgets: [
      {
        // required widget使用的异步组件
        component: markRaw(defineAsyncComponent(() => import("@mars/widgets/demo/menu/index.vue"))),
        // required widget的唯一标识
        name: "menu",
        // 是否可以被自动关闭 default true
        autoDisable: false,
        // 此widget打开时，是否自动关闭其他可关闭的widget default true
        disableOther: false,
        /*
         * widget分组, widget打开时会强制关闭所有同组的其他widget
         * 优先级高于 disableOther autoDisable
        */
        group: "demo"
      }
    ],
    // 默认打开的widget
    openAtStart: ["menu"]
  }
}

export default store

WidgetState接口定义如下

// 为 store state 声明类型
export interface DefaultOption {
  autoDisable?: boolean
  disableOther?: boolean | string[]
  group?: string // group相同的widget一定是互斥的
  meta?: any // 额外参数 不会在每次关闭后清除
}

export interface Widget {
  name: string // 唯一标识
  key?: string // 作为vue diff 环节的key，用于控制组件重载
  component?: any // widget关联的异步组件
  autoDisable?: boolean // 是否能够被自动关闭
  disableOther?: boolean | string[] // 是否自动关闭其他widget,或通过数组指定需要被关闭的widget
  group?: string // group相同的widget一定是互斥的
  visible?: boolean // 显示隐藏
  data?: any // 额外传参 会在每次关闭后清除
  meta?: any // 额外参数 不会在每次关闭后清除
}

export interface WidgetState {
  widgets: Widget[] // widget具体配置
  openAtStart: string[] // 默认加载的widget
  defaultOption?: DefaultOption // 支持配置默认参数
}

还需要在main.ts中初始化配置

import { createApp } from "vue"
import Application from "./App.vue"
import { injectState, key } from "@mars/common/store/widget"
import { store as testStore, key as testKey } from "@mars/common/store/test"
import store from "./widget-store"

const app = createApp(Application)

// 此处传入key是为了让widget的store有自己的独立命名空间，不影响项目中的其他store
app.use(injectState(store), key)
// 项目中的其他store
app.use(testStore, testKey)

app.mount("#app")

完成上述配置工作之后，就可以编写具体的widget代码了，widget本身其实就是一个vue组件，原则上只负责ui相关的展示和逻辑，地图相关的代码新建map.ts文件进行逻辑上的解耦，widget提供了api来完成组件和map的交互。下面是一个标准的 widget组件的基本结构。

<template>
 <mars-button class="small-btn" @click="onDraw">绘制</mars-button>
</template>

<script setup lang="ts">
import { onUnmounted, ref } from "vue"
import useLifecycle from "@mars/common/uses/use-lifecycle"
import * as mapWork from "./map"

// 激活map.ts生命周期
useLifecycle(mapWork)

const onClick = () => {
  // 调用 map.ts 中的方法
  mapWork.onDraw()
}
// 监听 map.ts 中抛出的事件，基于 mars3d.BaseClass 类实现
mapWork.eventTarget.on("drawExtent", function (event: any) {
  // 此处用于处理事件
  console.log(event)
})

onUnmounted(() => {
  // 销毁操作
})
</script>
<style lang="less"></style>

上面代码中的 useLifecycle 是一个比较重要的api，他接受map.ts 的导出模块作为参数，建立了vue和map.ts生命周期的关联。可用的map.ts 可用的生命周期为 onMounted 和 onUnmounted，map.ts 标准结构如下。

import * as mars3d from "mars3d"

let map: mars3d.Map // 地图对象

// 事件对象，用于抛出事件给vue
export const eventTarget = new mars3d.BaseClass()

// 初始化当前业务
export function onMounted(mapInstance: mars3d.Map): void {
  map = mapInstance // 记录map
}

// 释放当前业务
export function onUnmounted(): void {
  map.graphicLayer.clear()
  eventTarget = null
  map = null
}

// 绘制矩形（演示map.js与index.vue的交互）
export function onDraw(): void {
  map.graphicLayer.clear()
  // 绘制矩形
  map.graphicLayer.startDraw({
    type: "rectangle",
    style: {
      fill: true,
      color: "rgba(255,255,0,0.2)",
      outline: true,
      outlineWidth: 2,
      outlineColor: "rgba(255,255,0,1)"
    },
    success: function (graphic: mars3d.graphic.RectangleEntity) {
      const rectangle = graphic.getRectangle({ isFormat: true })
      // 抛出事件可以在vue中进行监听
      eventTarget.fire("drawExtent", { extent: JSON.stringify(rectangle) })
    }
  })
}

到此我们就初步了解了widget的使用，继续来看一下widget在各种不同的场景下的使用。具体包括和marsui搭配使用、参数配置、动态传参、api、多个根组件场景的处理、widget间的动态交互等。

在学习具体业务场景的使用之前，要先明确一个概念，widget本身并不会负责ui方面的任何事情，总体来说，widget只做了三件事，1. 对ui部分和map部分进行解耦，关联生命周期。2. 对widget各种行为的封装，通过简单的配置和api，完成widget各种交互。 3. 支持对prop的配置和动态修改。当widget的这些特性结合到marsui中的pannel或者dialog使用时，就能够轻松的应对一些复杂场景。

1. 搭配marsui使用

widget的入口是一个vue单文件组件，在这个组件的模板中我们可以写任何的html或者没有html，在gis的场景中经常需要一些操作面板，这些就可以在组件的模板中来编写这些代码，这个时候又免不了需要去封装一些组件，幸运的是mars-ui恰好解决了这个问题。在火星科技的vue项目中，mars-dialog 和 mars-pannel 通常都会搭配widget一起使用来实现这种操作面板的场景。下面是一个简单的示例

<template>
  <!-- 这是一个宽 370px 位于左上角的固定面板 -->
  <mars-pannel width="370" left="10" top="10">
    <a-space>
      <mars-button>按钮1</mars-button>
      <mars-button>按钮2</mars-button>
      <mars-button>按钮3</mars-button>
    </a-space>
  </mars-pannel>
</template>

<template>
  <!-- 这是一个宽 370px 位于左上角的可移动可缩放的面板 -->
  <mars-dialog width="370" left="10" top="10">
    <a-space>
      <mars-button>按钮1</mars-button>
      <mars-button>按钮2</mars-button>
      <mars-button>按钮3</mars-button>
    </a-space>
  </mars-dialog>
</template>

有一个细节，上面的示例并没有去传入visible参数，那么pannel或者dialog是如何显示的呢，这里就涉及到组件的属性继承。widget已经在外部传入了visible属性，因为两个示例都只存在一个根组件，所以就自动继承的visible属性。我们也可以手动的进行属性继承，后面会这对这种场景具体分析。

2. 参数配置

WidgetState 接口定义了widget相关的配置参数，具体可参考上一篇文档，(下文中提到的defaultOption、 meta、data等概念也请参看上一篇文档)。这里主要来介绍一下在widget中对ui控件的一些配置。首先在defaultOption中可以为所有的widget配置prop，写法如下:

// widget-store.ts
// 这里配置的参数会被合并到所有组件的prop中，组件中的相同属性将会被覆盖
defaultOption: {
  meta: {
    props: {
      top: 50,
      bottom: 50,
      left: 50
    }
  }
}

除了defaultOption 也可以在每一个widget配置中传入自己的个性化参数，写法如下：

// widget-store.ts
// 这里配置的参数会被合并到本组件的prop中，组件和defaultOption中的相同属性都将会被覆盖
{
  component: markRaw(defineAsyncComponent(() => import("your-widget.vue"))),
  name: "your-widget",
  meta: {
    props: {
      top: 50,
      bottom: 50,
      left: 50
    }
  }
}

以上都是通过配置的方式来设置组件的prop值，widget还支持通过动态调用的方式，进行prop的设置：

import { useWidget } from "@mars/common/store/widget"
const { activate, disable, getWidget } = useWidget()

// 激活 your-widget
activate({
    name: "your-widget",
    data: {
      // 为这个组件设置prop，此处属性的优先级，高于所有配置中的属性
      props: {
        top: 50,
        bottom: 50,
        left: 50
      }
    }
  })
})

3. API

上面的示例中用到了 activate 这个api，用来激活widget并传递data，他通过useWidget 函数导出，useWidget提供了多个api来操作widget。

export const useWidget: () => {
  // 本页面widget配置数组
  widgets: ComputedRef<Widget[]>
  // 默认开启的widget
  openAtStart: ComputedRef<string[]>
  // 获取指定的widget
  getWidget: (name: string) => Widget
  // 出发对应widget的onUpdate
  updateWidget: (name: string, ...args: any[]) => viod
  // 获取widget的当前激活状态
  isActivate: (name: string) => boolean
  // 激活指定 widget模块
  activate: (widget: string | Widget, reload = true) => void
  // 释放指定的widget
  disable: (name: string) => void
  // 关闭释放所有widget ，hasAll传true值强制释放所有widget(默认autoDisable为false的widet不会释放)
  disableAll: (hasAll?: boolean) => void
}

4. 多个根组件的场景，假设一个widget的组件像下面这样。

<template>
  <mars-pannel :width="305" left="15" top="170" bottom="40">
  </mars-pannel>
  <mars-pannel :width="340" right="10" top="10" bottom="40">
  </mars-pannel>
</template>

此时会发现，这个widget激活之后无法在页面中显示，这是因为这里有两个根组件，此时vue无法自动继承prop，所以需要我们手动的来完成这个继承的操作，所以需要改成下面这样。

<template>
  <mars-pannel :width="305" left="15" top="170" bottom="40" v-bind="attrs">
  </mars-pannel>
  <mars-pannel :width="340" right="10" top="10" bottom="40" v-bind="attrs">
  </mars-pannel>
</template>
<script setup lang="ts">
import { useAttrs } from "vue"

const attrs = useAttrs()
</script>

这种方式就可以实现具有多个面板的widget，我们也可以根据自身的需求来确定让哪些面板来继承外部的props。甚至在只有一个面板时我们也可以对外部的props做一些自定义的处理。只需要再加上inheritAttrs: false 来禁用继承。

// 这里禁用了属性继承，并且将内联的prop优先级提升到最高。
<template>
  <mars-pannel v-bind="attrs" :width="305" left="15" top="170" bottom="40">
  </mars-pannel>
</template>
<script setup lang="ts">
import { useAttrs } from "vue"
const attrs = useAttrs()
</script>
<script lang="ts">
export default {
  inheritAttrs: false
}
</script>

5. widget间的交互

一些复杂的场景中可能会需要两个widget之间有一些数据的传递，这里是通过updateWidget来实现的。

// widget1
<template>
  <mars-pannel width="370" left="10" top="10">
     <mars-button @click="change">按钮1</mars-button>
  </mars-pannel>
</template>
<script setup lang="ts">
import { useWidget } from "@mars/common/store/widget"
const { updateWidget } = useWidget()
const change = () => {
  updateWidget("widget2", {
    /* 传递参数，这里的参数将会被处理成响应式数据，如果需要传递复杂对象，请使用markRaw */
  })
}
</script>

// widget2
<script setup lang="ts">
import { useWidget } from "@mars/common/store/widget"

const { getWidget } = useWidget()

const widget = getWidget("widget2") // 获取自身的widget

widget.onUpdate((...args: any[]) => {
    // 监听 updateWidget 的调用
    console.log(...args)
})
</script>

接下来就针对实际需求看一下widget本身的代码是如何编写的。我们将一起来完成一个widget的编写，其中会介绍到我们在开发项目时会用到的一些技巧以及遵循的规范。由于gis项目本身的特殊性，如果不想后续当业务变的复杂之后造成一些难以排查的bug或者性能问题，最好也和我们一样遵循这些简单的规范。

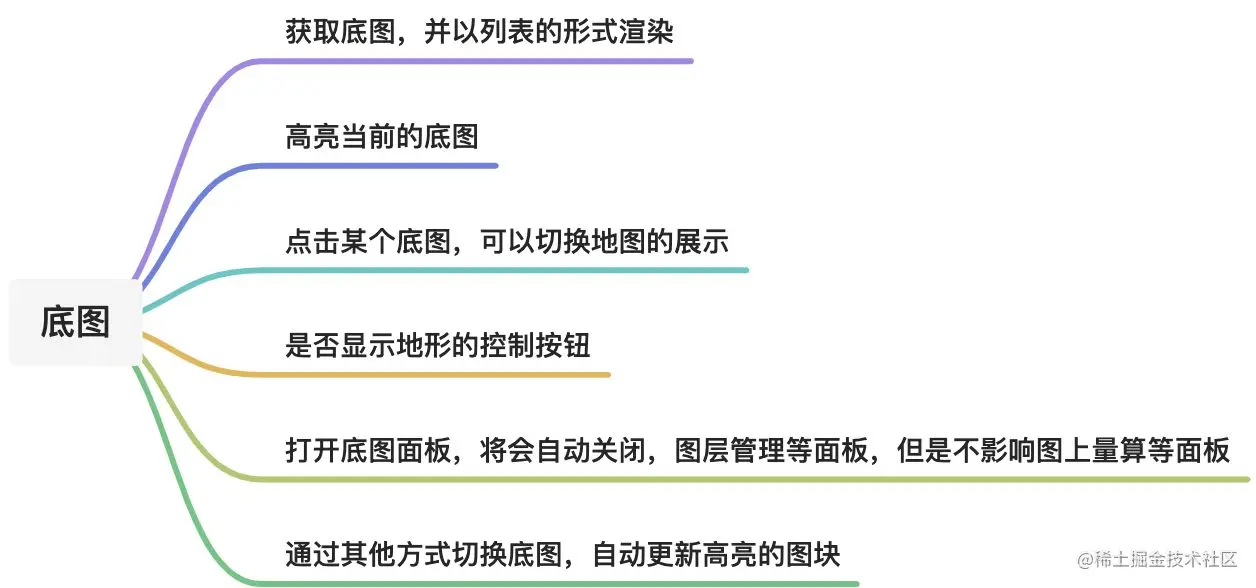

功能：我们接下来要实现的是底图切换的面板，具体功能如下图

下面我们来一步步的实现

1. 创建文件

我们在widgets目录下新建一个目录 src/widgets/basic/manage-basemap 这里我们要求widget都统一存放在widgets下。然后创建 index.vue文件作为入口。由于将要实现的功能，包括一些地图相关的操作，所以我们还需要创建 map.ts 文件用于编写这些代码。这两个文件基础的代码已经在前面的两篇中有详细的说明，这里不做赘述。

2. 获取底图

获取地图这个操作本身很简单 map.getBasemap(true)，但是需要考虑的是，我们需要通过map进行调用，所以这个操作需要放在 map.ts 文件中。这也是我们项目中的的另一个规范：只要是与mars3d相关的代码，我们都会放在 map.ts 中。看起来这个规范过于严苛，但是确实能够很好的帮我们将ui部分与地图部分进行接耦。我们初步的代码就变成了这样。

// map.ts
export function onMounted(mapInstance: mars3d.Map): void {
  map = mapInstance // 记录map

  const baseMaps = map.getBasemaps(true) // 获取底图
  const hasTerrain = map.hasTerrain // 是否显示地形
}

3. 接下来又面临一个问题，此时我们将地图与ui强制分离之后，ui部分该如何获取到 baseMaps 呢？此时就用到了我们之前说过的 eventTarget 了。代码很简单就直接放在下面了。

// map.ts
export const eventTarget = new mars3d.BaseClass()

export function onMounted(mapInstance: mars3d.Map): void {
  map = mapInstance // 记录map

  const baseMaps = map.getBasemaps(true) // 获取底图
  const hasTerrain = map.hasTerrain // 是否显示地形

  eventTarget.fire("mapLoaded", { baseMaps, hasTerrain }) // 触发了自定义事件
}

// index.vue
import { onUnmounted, ref, markRaw } from "vue"
import useLifecycle from "@mars/common/uses/use-lifecycle"
import * as mapWork from "./map"

const baseMaps = ref<any[]>([]) // 底图列表

const active = ref("") // 当前高亮的底图

const chkHasTerrain = ref(false) // 是否显示地形

mapWork.eventTarget.on("mapLoaded", initData)

onUnmounted(() => {
  mapWork.eventTarget.off("mapLoaded", initData)
})

function initData(e: any) {
  baseMaps.value = e.baseMaps.map((m: any) => {
    if (m.isAdded && m.show) {
      active.value = m.uuid
    }
    return {
      name: m.name,
      uuid: m.uuid,
      options: markRaw(m.options)
    }
  })

  chkHasTerrain.value = e.hasTerrain || false
}

上面的代码很好理解，不过有些细节还是要注意一下，请关注一下26行，可以看到这里是用了一个特殊的函数 markRaw。这是vue提供的一个函数，用于表示此对象不需要被vue进行响应式处理。这里的目的是mars3d本身会产生一些复杂的对象，比如map对象，矢量数据、图层等，这些复杂对象如果再次被vue进行一次响应式处理，将会带来极大的性能开销。

4. 现在我们来实现，点击之后切换底图和切换地形，直接放代码。

// map.ts
export function changeBaseMaps(id: string) {
  map.basemap = id
}

export function changeTerrain(value: boolean) {
  map.hasTerrain = value
}

// index.vue
function changeBaseMaps(item: any) {
  mapWork.changeBaseMaps((active.value = item.uuid))
}

function changeTerrain() {
  mapWork.changeTerrain(chkHasTerrain.value)
}

5. 目前就剩下最后一步，支持外部更新高亮底图，用于实现通过其他方式切换底图，自动更新高亮的图块的功能。这里就要使用到widget的一个api widget.onUpdate来实现。其实就像相当于一个事件的订阅者。代码如下。

// index.vue
const { getWidget } = useWidget()

const widget = getWidget("manage-map" /* widget的name */)

widget.onUpdate((e) => {
  changeBaseMaps(e)
})

// 外部改变底图时
const { updateWidget } = useWidget()

const changeBaseMap = (item) => {
  updateWidget("manage-map", item)
}

over~~~~
