gateway构建在Spring5、SpringBoot2和Reactor基础之上。
gateway 和zuul都是常用的网关，目前zuul已经进入维护阶段，spring官方开发gateway，和zuul整体比较有很大优势，具体自行了解，当然，这两个组件都很强大，具体不再介绍。但是gateway是基于Reactor的，所以在使用时和spring.*.web 组件冲突，这点需要注意。

前言

Spring Cloud中集成了很多常用的功能，如服务、降级和熔断等，如果要集成Spring Cloud的功能，首先要注意的就是版本问题：

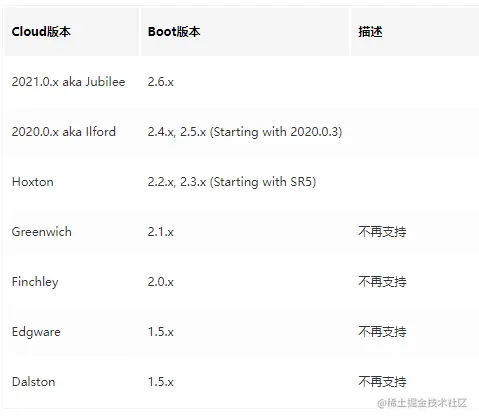

Spring Cloud和Spring Boot的版本对应表

使用Spring Cloud Gateway

<dependency>
   <groupId>org.springframework.cloud</groupId>
   <artifactId>spring-cloud-starter-gateway</artifactId>
</dependency>

如果想禁用Gateway，可使用spring.cloud.gateway.enabled=false

基本组件

  • Route: 路由，一个完整的Route由id、uri、predicates和filters构成，当predicates匹配当前请求时，该Route生效；
  • Predicate: 谓词，判断某个请求是否命中该Route，是一个参数为 Spring Framework ServerWebExchange的类型Java 8 Function Predicate；
  • Filter: 当匹配到Route后，这些过滤器将应用到当前请求，执行顺序用Ordered控制。

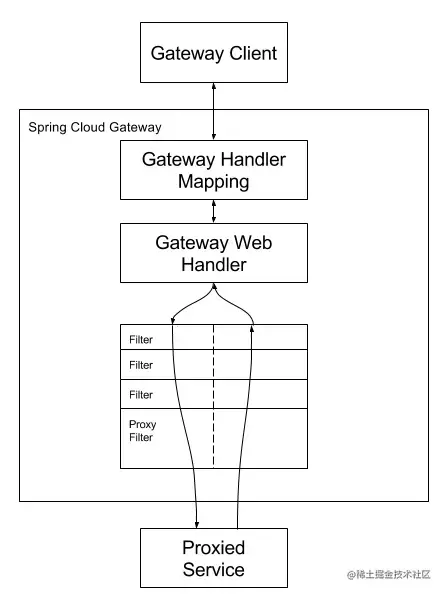

工作流程

  1. Gateway Client发起一个请求；
  2. 如果Gateway Handler Mapping匹配当前请求，会转发到 Gateway Web Handler进行处理；
  3. Gateway Web Handler会按顺序执行 filters，并把结果向上返回；

filters分pre和post，其中pre在实际业务服务之前执行，post是在实际业务服务之后执行。

注意事项

Gateway是构建在Spring Boot 2.x、Spring webflux和Reactor之上，这就意味着和我们常用的Spring-boot-starter-web并不兼容，所以像Spring data、Spring Security等组件也不兼容。

Predicate：谓词，用于判断当前请求是否命中该Route

定义方式

定义谓词有两种方式：完整定义和快捷定义。

完整定义

spring:
  cloud:
    gateway:
      routes:
      - id: after_route
        uri: https://imdony.org
        predicates:
        - name: Cookie
          args:
            name: mycookie
            regexp: mycookievalue

predicates是一个数组，包括两个key：name和args：

  • name表示该predicate的类型（即采用哪种匹配策略，示例中表示判断Cookie），
  • args是判断的参数，是一个key-value映射表（示例中表示要包括Cookie键值是mycookie=mycookievalue才会命中该Route。

快捷定义

spring:
  cloud:
    gateway:
      routes:
      - id: after_route
        uri: https://example.org
        predicates:
        - Cookie=mycookie,mycookievalue

快捷方式省略了name和args两个key，直接用name=args的方式把两部分连接起来，其中args部分第一个表示args中的name，逗号（,)后面表示regexp。

预置的Predicate

Spring Cloud Gateway预置了很多可以直接使用的Predicate，而且可以组合使用。

After：在某个时间点(ZonedDateTime)之后的请求会命中该Route

spring:
  cloud:
    gateway:
      routes:
      - id: after_route
        uri: https://imdony.org
        predicates:
        - After=2017-01-20T17:42:47[Asia/Shanghai]

2017-01-20 17:42:47之后所有的请求，都将转调 imdony.org，可用于控制规划新服务上线时间。

Before：在某个时间点(ZonedDateTime)之前的请求会命中该Route

spring:
  cloud:
    gateway:
      routes:
      - id: before_route
        uri: https://example.org
        predicates:
        - Before=2017-01-20T17:42:47[Asia/Shanghai]

2017-01-20 17:42:47之前所有的请求，都将转调 imdony.org，可用于控制服务下线时间。

Between：在某时间之间的请求会命中该Route

spring:
  cloud:
    gateway:
      routes:
      - id: between_route
        uri: https://example.org
        predicates:
        - Between=2017-01-20T17:42:47[Asia/Shanghai], 2017-01-21T17:42:47[Asia/Shanghai]

2017-01-20 17:42:47和2017-01-21 17:42:47之间所有的请求，都将转调 imdony.org，可用于控制服务临时扩容。

Cookie：匹配请求中Cookie内容

包括两个参数name和regexp，其中regexp是一个 Java regular expression。

spring:
  cloud:
    gateway:
      routes:
      - id: cookie_route
        uri: https://imdony.org
        predicates:
        - Cookie=name,ch-dony

当Cookie中存在name=ch-dony时，将调用 imdony.org，可对客户端进行分批控制。

Header：匹配请求的Header参数

包括两个参数name和regexp，其中regexp参照Cookie。

spring:
  cloud:
    gateway:
      routes:
      - id: header_route
        uri: https://imdony.org
        predicates:
        - Header=X-Request-Id, \d+

当Header中的X-Request-Id匹配\d+时，命中该Route。

Host：匹配请求Header中的Host参数

spring:
  cloud:
    gateway:
      routes:
      - id: host_route
        uri: https://imdony.org
        predicates:
        - Host=**.somehost.org,**.anotherhost.org

Host是一个列表，用,隔开，表示匹配其中一个就可以。

在该谓词中支持使用变量，如下：

spring:
  cloud:
    gateway:
      routes:
      - id: host_route
        uri: https://imdony.org
        predicates:
        - Host={sub}.somehost.org,**.anotherhost.org

该谓词会提取其中的{sub}（如果Host=www.somehost.org，那么sub=www），并把sub匹配的值应用到GatewayFilter中去（该实例中未使用Filter），在GatewayFilter中使用ServerWebExchange.getAttributy("uriTemplateVariables")获取匹配的值，其中为了方便，官方提供了工具类ServerWebExchangeUtils，如ServerWebExchangeUtils.URI_TEMPLATE_VARIABLES_ATTRIBUTE的值就是uriTemplateVariables。

写一个自定义 过滤器的 例子

//自定义一个GatewayFilterFactory，可是使用AbstractNameValueGatewayFilterFactory ，方便
//要添加@component，注册为Bean，启动时会调用该Factory并生成一个GatewayFilter加入Failter chain
@Component
    public class PathTestFilter extends AbstractNameValueGatewayFilterFactory {

        @Override
        public GatewayFilter apply(NameValueConfig config) {
            return new GatewayFilter() {
                @Override
                public Mono<Void> filter(ServerWebExchange exchange, GatewayFilterChain chain) {
                    String val= ServerWebExchangeUtils.URI_TEMPLATE_VARIABLES_ATTRIBUTE;
                    return chain.filter(exchange);
                }
            };
        }
    }

# 把上面的Filter添加到某路由的Filter chain
routes:
	- id: user-route
      uri: http://localhost:8080
      predicates:
        - Path=/api/{sub}
      filters:
        - PathTestFilter=args,{sub}

RemoteAddr：匹配IP地址

和Host功能差不多，一个对应主机一个对应IP（例如192.168.0.1/16，16是子网掩码）。

spring:
  cloud:
    gateway:
      routes:
      - id: remoteaddr_route
        uri: https://imdony.org
        predicates:
        - RemoteAddr=192.168.1.1/24

如果客户端使用了代理服务器，那么gateway无法获取到代理服务器后面的客户端IP，gateway提供了解决方案：基于 X-Forwarded-For header的RemoteAddressResolver：XForwardedRemoteAddressResolver，详细的稍后介绍。

Method：匹配请求的类型

spring:
  cloud:
    gateway:
      routes:
      - id: method_route
        uri: https://imdony.org
        predicates:
        - Method=GET,POST

当使用GET或POST访问时，命中该Route。

Path：匹配请求的Path（Uri）

包括两个参数：PathMatcher列表和matchTrailingSlash（以斜线结尾，可选，默认true），以下示例会匹配/red/1 或/red/1/（如果matchTrailingSlash=false，该项不会被匹配） 或 /red/blue 或 /blue/green：

追加说明：

  1. 配置uri时，一定要完整，如http://localhost:8080，不能省略schema部分，即localhost:8080会路由失败，具体可见RouteToRequestUrlFilter源码中的filter方法；
  2. 在新版（测试版本cloud 2021.0.1和boot 2.6.7）中，Path=/api/**匹配的前缀/api不再自动删除，需添加 filters:-StripPrefix=1手动删除;
spring:
  cloud:
    gateway:
      routes:
      - id: path_route
        uri: https://imdony.org
        predicates:
        - Path=/red/{segment},/blue/{segment}

变量{segment}参照Host，另外还有一个简单的方法获取该参数：

Map<String, String> uriVariables = ServerWebExchangeUtils.getPathPredicateVariables(exchange);
String segment = uriVariables.get("segment");

Query：匹配GET请求的参数

spring:
  cloud:
    gateway:
      routes:
      - id: query_route
        uri: https://imdony.org
        predicates:
        - Query=red, gree.

当请求中存在param是red并且值匹配gree.时命中，如green和greet。

Weight ：分组匹配权重

weight有两个参数：group和weight，在每一个分组内计算权重，下面例子中分了一个组group1，其中第一个权重80%，第二个权重20%，请求量根据权重分配到不同的uri中。

spring:
  cloud:
    gateway:
      routes:
      - id: weight_high
        uri: https://weighthigh.org
        predicates:
        - Weight=group1, 8
      - id: weight_low
        uri: https://weightlow.org
        predicates:
        - Weight=group1, 2

如果你的服务器性价比比较明显，可以采用这种策略进行权重的划分，以减轻高负载服务器的压力。

整合Hystrix降级和限流

  • 降级：被调用的方法出现异常时，调用方不用一直阻塞等着，直接调用降级方法，防止一直阻塞造成服务雪崩；
  • 限流：根据不同的维度（如统一客户IP、同一用户ID等），限制调用频率，Hystrix采用令牌桶；

整合降级

添加依赖

        <dependency>
            <groupId>org.springframework.cloud</groupId>
            <artifactId>spring-cloud-starter-gateway</artifactId>
        </dependency>
        <dependency>
            <groupId>org.springframework.cloud</groupId>
            <artifactId>spring-cloud-starter-netflix-hystrix</artifactId>
        </dependency>

添加配置

  cloud:
    gateway:
      routes:
        - id: user-route
          uri: http://localhost:8080
          predicates:
            - Path=/api/**
          filters:
            - name: Hystrix
              args:
                name: fallbackCmdA
                fallbackUri: forward:/fallbackA

在filters中添加name:Hystrix，就会把降级过滤器添加到当前router的过滤器链中。

  • 规则1：name：Hystrix 激活的过滤器是HystrixGatewayFilterFactory
  • 规则2：args：name:fallbackCmdA这个是随便写的名字
  • 规则3：fallbaclUri:forward:/fallbackA，fallbackA是需要自定义的Bean

正常Hystrix默认超时时间是 1000ms，即1s，可以通过以下方式修改超时间：

hystrix:
  command:
    default:
      execution:
        isolation:
          thread:
            timeoutInMilliseconds: 5000

添加自定义Bean

@RestController
public class FallbackController {
	// 这个名字就是fallbackUri中使用的名字，要对应，正常服务异常会被降级到该接口方法
    @GetMapping("/fallbackA")
    public String fallback(){
        System.out.println("call fail:"+new Date());
        return "call fail";
    }
}

添加限流

概念性的内容，大家自己查查吧

添加依赖

参考 #整合降级 节点中的 依赖，是一样的

添加配置

    gateway:
      routes:
        - id: user-route
          uri: http://localhost:8080
          predicates:
            - Path=/api/**
          filters:
            - name: Hystrix
              args:
                name: fallbackCmdA
                fallbackUri: forward:/fallbackA
            - name: RequestRateLimiter
              args:
                key-resolver: '#{@keyResolver}'
                redis-rate-limiter.replenishRate: 1
                redis-rate-limiter.burstCapacity: 1

在filters中添加name:RequestRateLimiter，即生效限流功能

  • 规则1：name:RequestRateLimiter会把过滤器RequestRateLimiterGatewayFilterFactory（实际上是工厂）添加到过滤器链
  • 规则2：key-resolver后面是引用的Bean，即采用哪个维度去限流，如用户ID，客户端IP之类，需要自定义
  • 规则3：redis-rate-limiter.replenishRate：配置1s生成几个令牌
  • 规则4：redis-rate-limiter.burstCapacity：令牌桶的容量是多少，用完了新请求就要等待了

添加维度/规则Bean

    @Bean
    KeyResolver keyResolver(){
        return exchange -> Mono.just(exchange.getRequest().getRemoteAddress().getHostName());
    }
