第一章资源调度框架YARN理论

1.1 YARN概述

分布式操作系统

hadoop 1.x
    MapReduce
    主从架构    主节点JobTracker   从节点TaskTracker
    slot
hadoop 2.x
    MapReduce编程API + YARN
    主从架构     主节点ResourceManager  从节点NodeManager
    Container
hadoop 3.x
    Common
    HDFS   纠删码
    MapReduce
    YARN
    MapReduce编程API + YARN

YARN（Yet Another Resource Negotiator）

Yarn 是一个资源调度平台，负责为运算程序提供服务器运算资源，相当于一个分布式的操作系统平台，而 MapReduce 等运算程序则相当于运行于操作系统之上的应用程序。

有以下注意点：

1、yarn 并不清楚用户提交的程序的运行机制

2、yarn 只提供运算资源的调度（用户程序向 yarn 申请资源，yarn 就负责分配资源）

3、yarn 中的主管角色叫 ResourceManager

4、yarn 中提供运算资源的角色叫 NodeManager

5、yarn 与运行的用户程序解耦

6、MapReduce、Spark、Flink等运算框架都可以整合在 yarn 上运行

7、yarn 就成为一个通用的资源调度平台

1.2 YARN 的重要概念

1、ResourceManager

ResourceManager 是基于应用程序对集群资源的需求进行调度的 Yarn 集群主控节点，负责协调和管理整个集群的资源，响应用户提交的不同类型应用程序的解析，调度，监控等工作。ResourceManager 会为每一个 Application 启动一个 MRAppMaster，并且 MRAppMaster 分散在各个 NodeManager 节点。

由两个组件构成：调度器（Scheduler）和应用程序管理器（ApplicationsManager，ASM）

2、NodeManager

NodeManager 是 YARN 集群当中真正资源的提供者，是真正执行应用程序的容器的提供者，监控应用程序的资源使用情况，并通过心跳向集群资源调度器 ResourceManager 进行汇报。

3、Container

Container 是一个抽象出来的逻辑资源单位。它封装了一个节点上的 CPU，内存，磁盘，网络等信息，MapReduce 程序的所有 Task都是在一个容器里执行完成的，容器大小可以动态调整。

1.3 调度器

1.3.1 FIFO（先进先出调度器）

FIFO（First In First Out先进先出调度器）：单队列的，根据提交作业的先后顺序，先来先服务


FIFO优缺点：

优点：简单方便
缺点：不支持多队列，生产环境使用较少

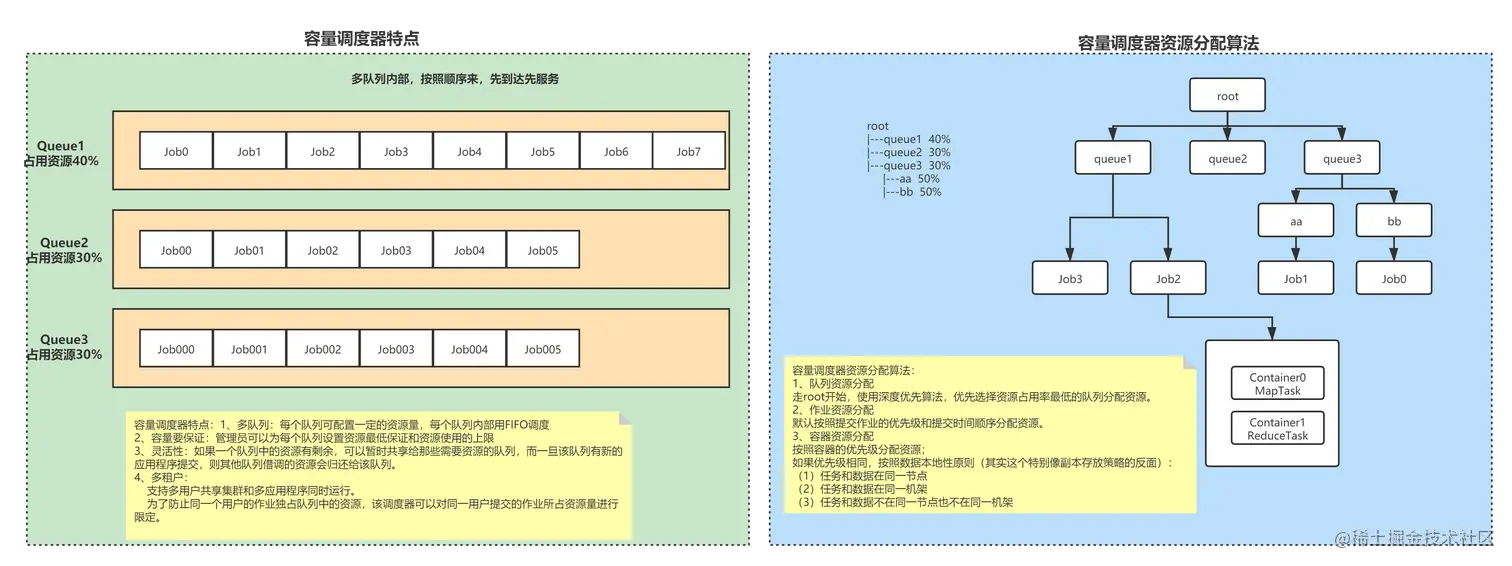

1.3.2 Capacity Scheduler （容量调度器）

0922YARN调度器之Capacity Scheduler容量调度器.png

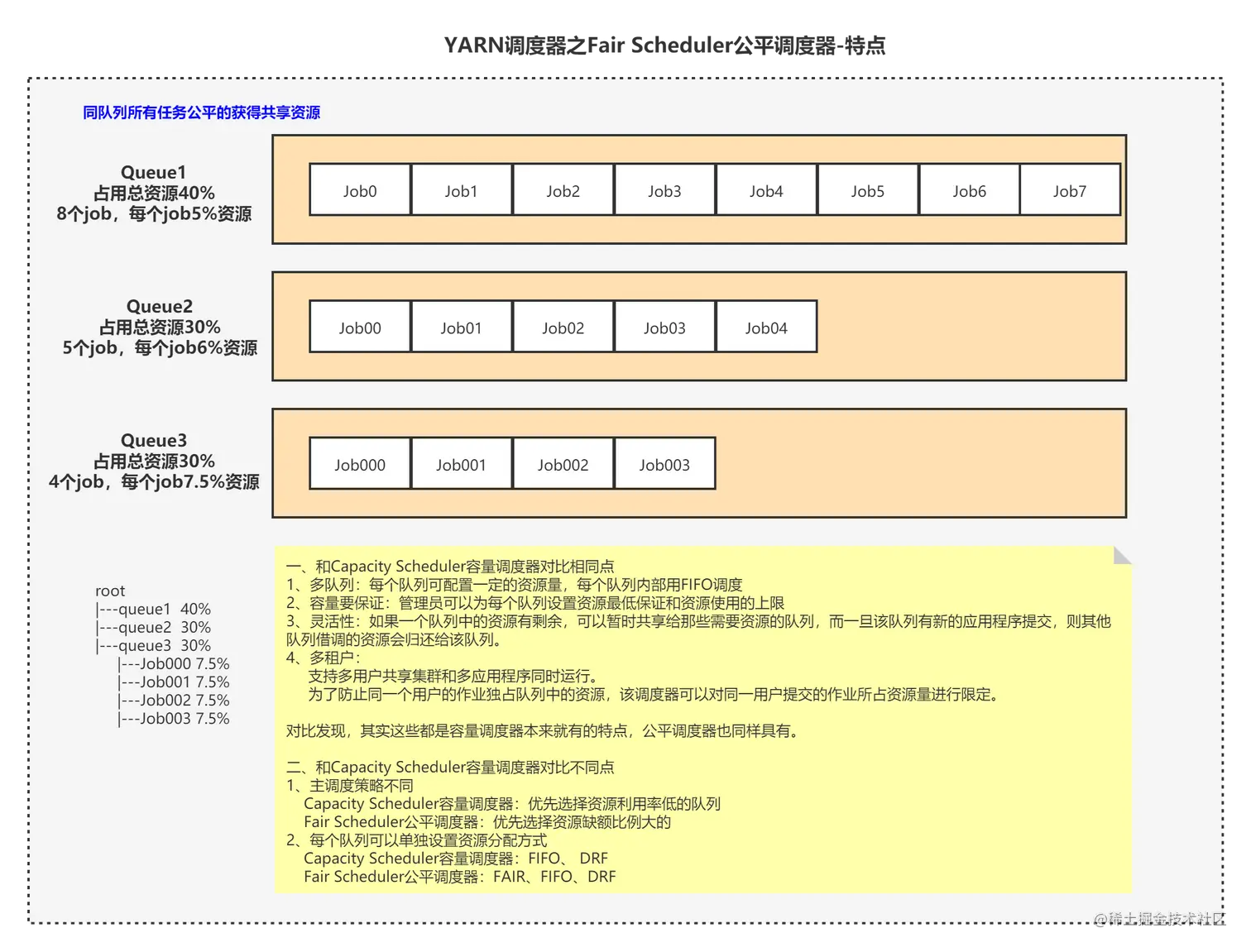

1.3.3 Fair Scheduler（公平调度器）

1、特点

0922YARN调度器之Fair Scheduler公平调度器-特点.png

2、缺额的概念

概念： 某一时刻一个作业应获资源和实际获取资源的差距叫缺额

公平调度器设计目标是：在时间尺度上，所有作业获得公平的资源。
调度器会优先为缺额大的作业分配资源

3、队列内部资源分配策略

1、FIFO策略
公平调度器每个队列资源分配策略可以选择FIFO，这样的话，公平调度器相当于容量调度器。
2、Fair策略
Fair 策略（默认）是一种基于公平算法实现的资源多路复用方式，默认情况下，每个队列内部采用该方式分配资源。这个时候用，如果一个队列中有两个程序运行，那么每个程序可得到1/2的资源。若是有三个应用程序同时运行，则每个应用程序可得到1/3的资源。
具体资源分配流程和容量调度器一致；
（1）选择队列
（2）选择作业
（3）选择容器
以上三步都是按照公平策略分配资源
3、DRF策略
DRF（Dominant Resource Fairness），前面说的资源，基本上都是单一标准，比如只考虑内存（这个其实就是Yarn默认的情况）。但是资源有很多种，例如内存，CPU，网络带宽，磁盘等等，这样我们很难通过单个标准来衡量两个应用应该分配的资源比例。

所以在YARN中，可以用DRF来决定多资源如何调度：
例如：集群一共有300 CPU和100T 内存，而应用1需要（3 CPU, 5TB），应用2需要（30 CPU，1TB）。则两个应用分别需要1（1%CPU, 5%内存）和2（10%CPU, 1%内存）的资源，这就意味着1是内存主导的, 2是CPU主导的，针对这种情况，可以选择DRF策略对不同应用进行不同资源（CPU和内存）的一个不同比例的限制。

4、来个例子吧

（1）队列资源分配

root
|---queue1  40%
|---queue2  30%
|---queue3  30%
     |---Job000 7.5%
     |---Job001 7.5%
     |---Job002 7.5%
     |---Job003 7.5%

假设总资源是100，有三个队列queue1、queue2、queue3，对资源的需求分别为：40、30、30
第一次计算：
    100/3 = 33.333
    queue1：分到33.333 --> 实际需要40 ——> 所以少了6.666
    queue2：分到33.333 --> 实际需要30 ——> 所以多了3.333
    queue3：分到33.333 --> 实际需要30 ——> 所以多了3.333

第二次计算：
    拿多出来总数除以需要分配的队列的个数
    （3.333+3.333）/ 1 = 6.666
    queue1：分到33.333 + 6.666 --> 分到40
    queue2：分到30
    queue3：分到30

（2）队列内部Job作业资源分配

不加权的方式：

关注的是Job的个数进行分配。
示例：有一条队列总资源为20个，有4个job，对资源的需求分别为：
    job1:2
    job2:4
    job3:6
    job4:8

第一次计算：
    20/4 = 5
    job1：分到5 --> 实际需要2 ——> 所以多了3
    job2：分到5 --> 实际需要4 ——> 所以多了1
    job3：分到5 --> 实际需要6 ——> 所以少了1
    job4：分到5 --> 实际需要8 ——> 所以少了3

第二次计算：
    拿多出来总数除以需要分配的job的个数
    （3+1）/2 = 2
    job1：分到2
    job2：分到4
    job3：分到5 --> 实际需要6 ——> 所以少了1 -->再分2个-->分到7 --> 实际需要6 ——> 所以多了1
    job4：分到5 --> 实际需要8 ——> 所以少了3 -->再分2个-->分到7 --> 实际需要8 ——> 所以少了1

第三次计算：
    拿多出来总数除以需要分配的job的个数
    1 / 1 = 1
    job1：分到2
    job2：分到4
    job3：分到6
    job4：分到5 --> 实际需要8 ——> 所以少了3 -->再分2个-->分到7 --> 实际需要8 ——> 所以少了1 -->再分1个 --> 分到8 （这个就是实际需要的）

加权的方式：

关注的是Job的权重进行分配
示例：有一条队列总资源为20个，有4个job，对资源的需求分别为：
    job1:2
    job2:4
    job3:6
    job4:8
    对应的权重是：
    job1:2
    job2:3
    job3:2
    job4:3

第一次计算：
    20/（2+3+2+3） = 2
    job1：分到4 --> 实际需要2 ——> 所以多了2
    job2：分到6 --> 实际需要4 ——> 所以多了2
    job3：分到4 --> 实际需要6 ——> 所以少了2
    job4：分到6 --> 实际需要8 ——> 所以少了2

第二次计算：
    拿多出来总数除以需要分配的job的个数
    （2+2）/2 = 2
    job1：分到2
    job2：分到4
    job3：分到4 --> 实际需要6 ——> 所以少了2 -->再分2个-->分到6（等于实际需要的）
    job4：分到6 --> 实际需要8 ——> 所以少了2 -->再分2个-->分到8（等于实际需要的）

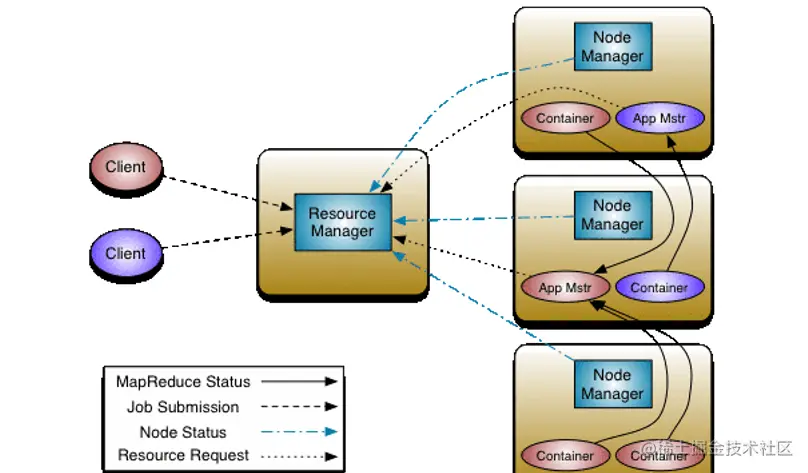

1.4 架构图

1.5 作业提交流程

1、用户向 YARN 中提交应用程序，其中包括 ApplicationMaster 程序，启动 ApplicationMaster 的命令，用户程序等

2、ResourceManager 为该程序分配第一个 Container，并与对应的 NodeManager 通讯，要求它在这个 Container 中启动应用程序 ApplicationMaster

3、ApplicationMaster 首先向 ResourceManager注册，这样用户可以直接通过 ResourceManager 查看应用程序的运行状态，然后将为各个任务申请资源，并监控它的运行状态，直到运行结束，重复 4 到 7 的步骤

4、ApplicationMaster 采用轮询的方式通过 RPC 协议向 ResourceManager 申请和领取资源

5、一旦 ApplicationMaster 申请到资源后，便与对应的 NodeManager 通讯，要求它启动任务

6、NodeManager 为任务设置好运行环境后，将任务启动命令写到一个脚本中，并通过运行该脚本启动任务

7、各个任务通过RPC 协议向 ApplicationMaster 汇报自己的状态和进度，以让 ApplicationMaster 随时掌握各个任务的运行状态。

8、应用程序运行完成后，AM 向 RM 注销并关闭自己。

可以画个图。

第二章资源调度框架YARN实践

2.1 先修改一下配置

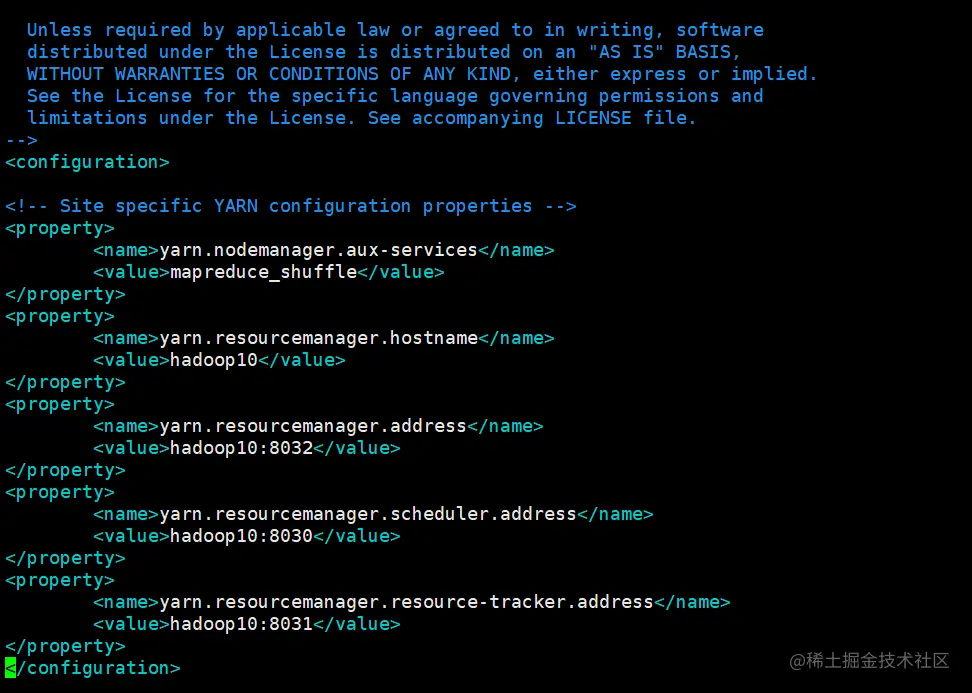

2.1.1 修改 yarn-site.xml

运行之前先给之前的hadoop配置中的yarn-site.xml里面添加如下内容，多个节点都要加。不加在8088页面中看不到Active Nodes的个数。

<configuration>
<property>
        <name>yarn.nodemanager.aux-services</name>
        <value>mapreduce_shuffle</value>
</property>
<property>
        <name>yarn.resourcemanager.hostname</name>
        <value>hadoop10</value>
</property>
<property>
    <name>yarn.resourcemanager.address</name>
    <value>hadoop10:8032</value>
</property>
<property>
    <name>yarn.resourcemanager.scheduler.address</name>
    <value>hadoop10:8030</value>
</property>
<property>
    <name>yarn.resourcemanager.resource-tracker.address</name>
    <value>hadoop10:8031</value>
</property>
</configuration>

2.1.2 修改mapred-site.xml

下面的配置是让MapReduce程序运行在Yarn之上，这个参数默认是local

<configuration>
    <property>
        <name>mapreduce.framework.name</name>
        <value>yarn</value>
    </property>
</configuration>

然后在运行jar的时候，会出现问题，例如运行

[root@hadoop10 mapreduce]# hadoop jar hadoop-mapreduce-examples-3.2.2.jar pi 50 50

报错如下：

2021-09-22 19:36:51,215 INFO mapreduce.Job:  map 0% reduce 0%
2021-09-22 19:36:51,229 INFO mapreduce.Job: Job job_1632310484251_0001 failed with state FAILED due to: Application application_1632310484251_0001 failed 2 times due to AM Container for appattempt_1632310484251_0001_000002 exited with  exitCode: 1
Failing this attempt.Diagnostics: [2021-09-22 19:36:50.769]Exception from container-launch.
Container id: container_1632310484251_0001_02_000001
Exit code: 1

[2021-09-22 19:36:50.797]Container exited with a non-zero exit code 1. Error file: prelaunch.err.
Last 4096 bytes of prelaunch.err :
Last 4096 bytes of stderr :
Error: Could not find or load main class org.apache.hadoop.mapreduce.v2.app.MRAppMaster

Please check whether your etc/hadoop/mapred-site.xml contains the below configuration:
<property>
  <name>yarn.app.mapreduce.am.env</name>
  <value>HADOOP_MAPRED_HOME=${full path of your hadoop distribution directory}</value>
</property>
<property>
  <name>mapreduce.map.env</name>
  <value>HADOOP_MAPRED_HOME=${full path of your hadoop distribution directory}</value>
</property>
<property>
  <name>mapreduce.reduce.env</name>
  <value>HADOOP_MAPRED_HOME=${full path of your hadoop distribution directory}</value>
</property>

[2021-09-22 19:36:50.797]Container exited with a non-zero exit code 1. Error file: prelaunch.err.
Last 4096 bytes of prelaunch.err :
Last 4096 bytes of stderr :
Error: Could not find or load main class org.apache.hadoop.mapreduce.v2.app.MRAppMaster

Please check whether your etc/hadoop/mapred-site.xml contains the below configuration:
<property>
  <name>yarn.app.mapreduce.am.env</name>
  <value>HADOOP_MAPRED_HOME=${full path of your hadoop distribution directory}</value>
</property>
<property>
  <name>mapreduce.map.env</name>
  <value>HADOOP_MAPRED_HOME=${full path of your hadoop distribution directory}</value>
</property>
<property>
  <name>mapreduce.reduce.env</name>
  <value>HADOOP_MAPRED_HOME=${full path of your hadoop distribution directory}</value>
</property>

For more detailed output, check the application tracking page: http://hadoop10:8088/cluster/app/application_1632310484251_0001 Then click on links to logs of each attempt.
. Failing the application.
2021-09-22 19:36:51,247 INFO mapreduce.Job: Counters: 0
Job job_1632310484251_0001 failed!

解决方法很简单：在mapred-site.xml 增加以下配置

<property>
  <name>yarn.app.mapreduce.am.env</name>
  <value>HADOOP_MAPRED_HOME=${HADOOP_HOME}</value>
</property>
<property>
  <name>mapreduce.map.env</name>
  <value>HADOOP_MAPRED_HOME=${HADOOP_HOME}</value>
</property>
<property>
  <name>mapreduce.reduce.env</name>
  <value>HADOOP_MAPRED_HOME=${HADOOP_HOME}</value>
</property>

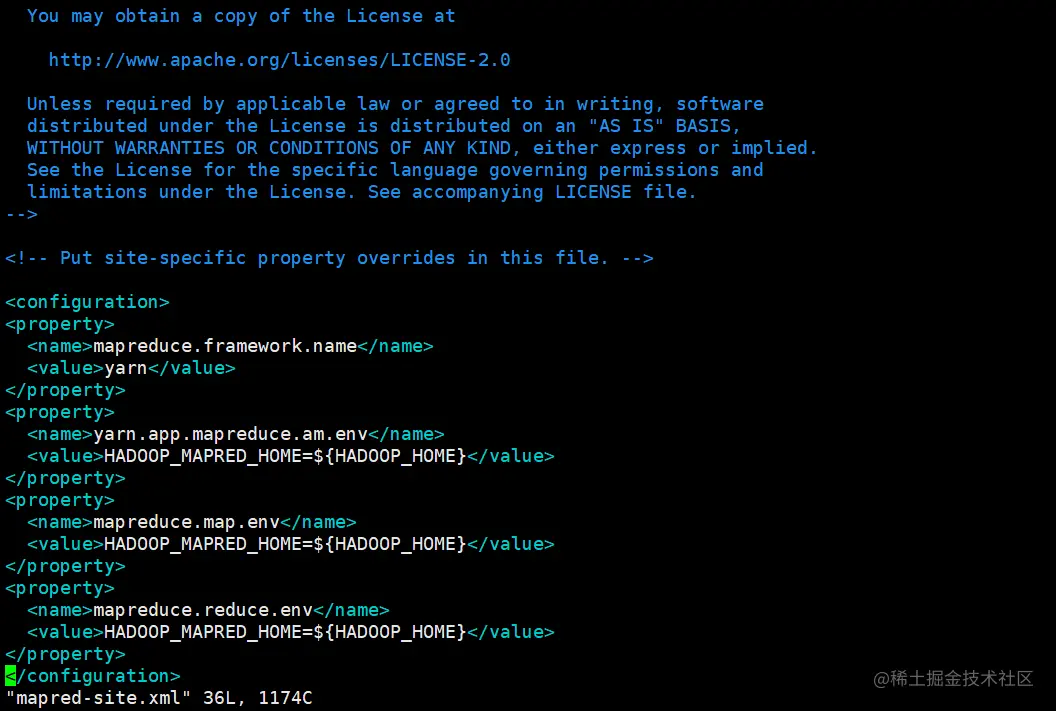

截图如下：

这样就解决了上面遇到的问题了。也可以改成绝对路径。

2.2 启动YARN和历史服务器

启动命令为：

start-yarn.sh

链接为：http://hadoop10:8088/cluster

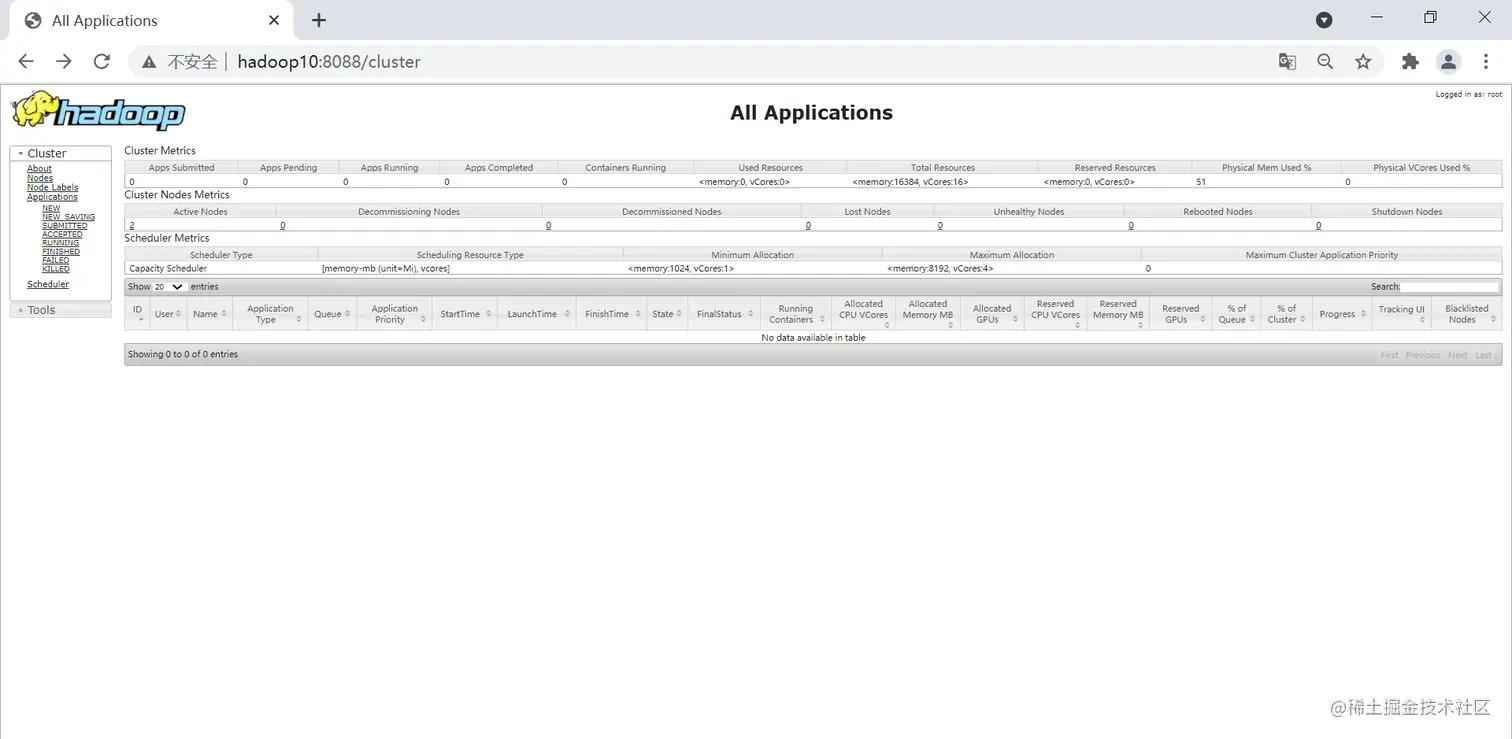

正常启动之后页面如下：

启动历史服务器

启动命令：

[root@hadoop10 sbin]# pwd
/software/hadoop/sbin
[root@hadoop10 sbin]# mr-jobhistory-daemon.sh start historyserver

或者使用下面的新命令：
[root@hadoop10 hadoop]# mapred --daemon start historyserver
[root@hadoop10 hadoop]# jps
15458 JobHistoryServer
15082 ResourceManager
14589 NameNode
15550 Jps
[root@hadoop10 hadoop]#
[root@hadoop10 hadoop]# mapred --daemon stop historyserver

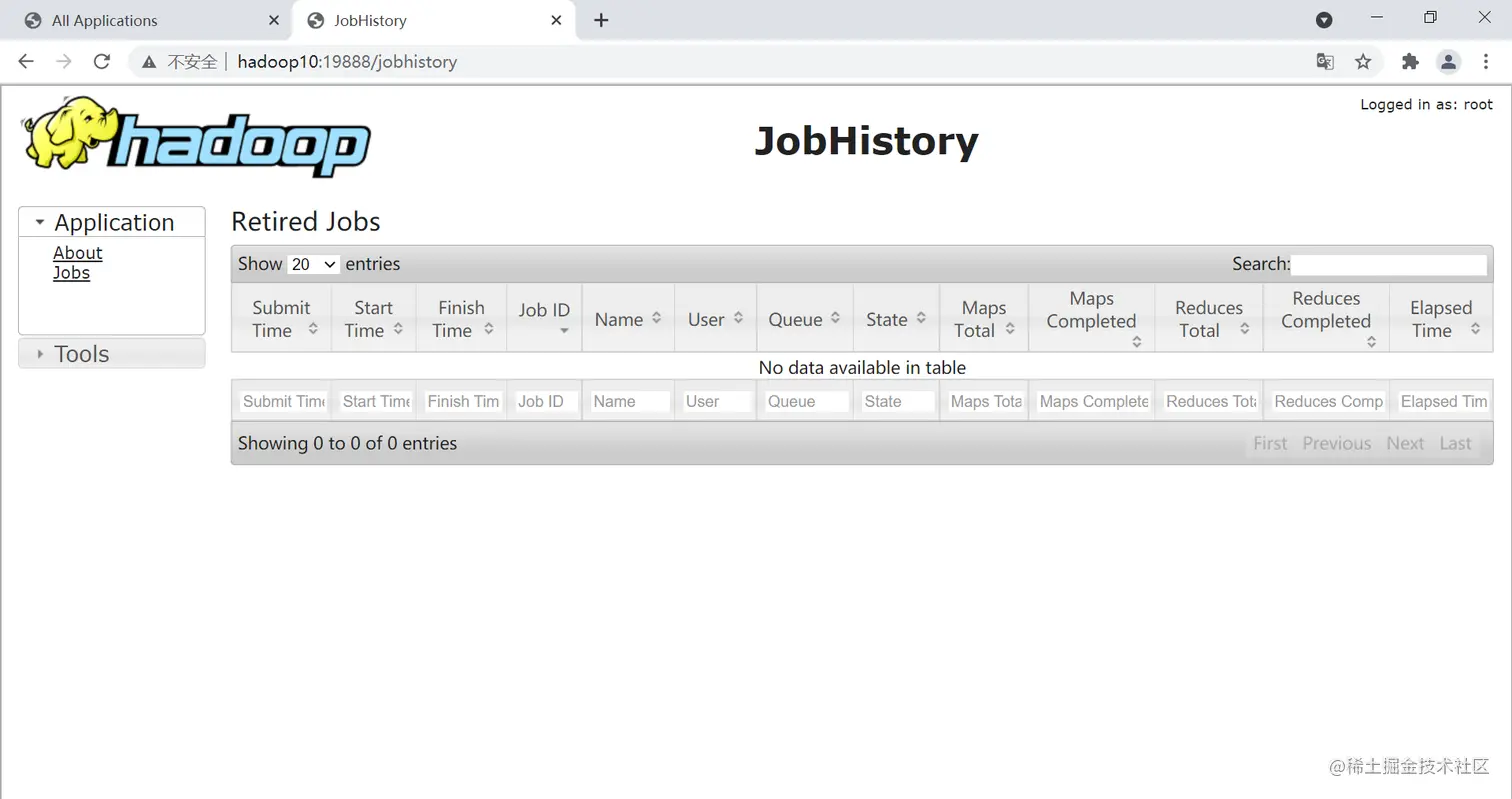

页面访问链接为：

http://hadoop10:19888/jobhistory

2.3 动手实践

2.3.1 查看任务

1、列出来所有的。

[root@hadoop10 hadoop]# yarn application -list
2021-09-22 20:02:15,689 INFO client.RMProxy: Connecting to ResourceManager at hadoop10/192.168.22.136:8032
Total number of applications (application-types: [], states: [SUBMITTED, ACCEPTED, RUNNING] and tags: []):0
                Application-Id      Application-Name        Application-Type          User       Queue               State         Final-State         Progress                        Tracking-URL
[root@hadoop10 hadoop]#

2、根据Application状态查询：yarn application -list -appStates （所有状态：ALL、NEW、NEW_SAVING、SUBMITTED、ACCEPTED、RUNNING、FINISHED、FAILED、KILLED）

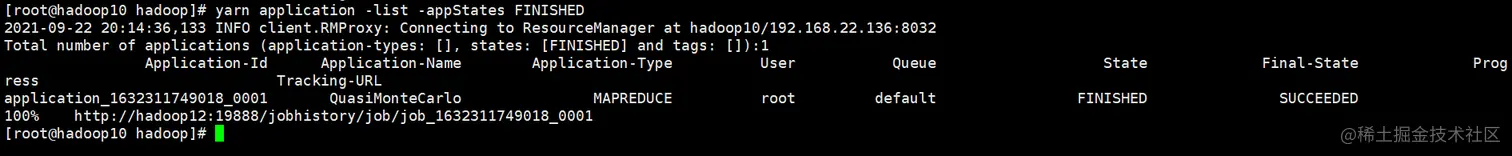

[root@hadoop10 hadoop]# yarn application -list -appStates FINISHED
2021-09-22 20:14:36,133 INFO client.RMProxy: Connecting to ResourceManager at hadoop10/192.168.22.136:8032
Total number of applications (application-types: [], states: [FINISHED] and tags: []):1
                Application-Id      Application-Name        Application-Type          User       Queue               State         Final-State         Progress                        Tracking-URL
application_1632311749018_0001       QuasiMonteCarlo               MAPREDUCE          root     default            FINISHED           SUCCEEDED             100% http://hadoop12:19888/jobhistory/job/job_1632311749018_0001
[root@hadoop10 hadoop]#

2.3.2 查看日志

1、查询Application应用日志

[root@hadoop10 hadoop]# yarn logs -applicationId job_1632311749018_0001

2、查看Container容器日志

[root@hadoop10 hadoop]# yarn logs -applicationId application_1632311749018_0001 -containerId container_1632311749018_0001_01_000001

2.3.3 查看attempt的任务

1、列出所有Application尝试的列表
yarn applicationattempt -list <ApplicationId>
[root@hadoop10 hadoop]# yarn applicationattempt -list application_1632311749018_0001
2021-09-22 20:21:34,413 INFO client.RMProxy: Connecting to ResourceManager at hadoop10/192.168.22.136:8032
Total number of application attempts :1
         ApplicationAttempt-Id                 State                        AM-Container-Id                        Tracking-URL
appattempt_1632311749018_0001_000001                FINISHED    container_1632311749018_0001_01_000001  http://hadoop10:8088/proxy/application_1632311749018_0001/

2、打印ApplicationAttemp状态
yarn applicationattempt -status <ApplicationAttemptId>
[root@hadoop10 hadoop]# yarn applicationattempt -status appattempt_1632311749018_0001_000001
2021-09-22 20:22:49,416 INFO client.RMProxy: Connecting to ResourceManager at hadoop10/192.168.22.136:8032
Application Attempt Report :
    ApplicationAttempt-Id : appattempt_1632311749018_0001_000001
    State : FINISHED
    AMContainer : container_1632311749018_0001_01_000001
    Tracking-URL : http://hadoop10:8088/proxy/application_1632311749018_0001/
    RPC Port : 45512
    AM Host : hadoop12
    Diagnostics :
[root@hadoop10 hadoop]#

2.3.4 查看容器

1、列出所有Container
yarn container -list <ApplicationAttemptId>
[root@hadoop10 hadoop]# yarn container -list appattempt_1632311749018_0001_000001
2021-09-22 20:28:43,314 INFO client.RMProxy: Connecting to ResourceManager at hadoop10/192.168.22.136:8032
Total number of containers :0
                  Container-Id            Start Time             Finish Time                   State                    Host       Node Http Address                                LOG-URL
2、打印Container状态
yarn container -status <ContainerId>
[root@hadoop10 hadoop]# yarn container -status container_1632311749018_0001_01_000001
2021-09-22 20:29:03,732 INFO client.RMProxy: Connecting to ResourceManager at hadoop10/192.168.22.136:8032
Container with id 'container_1632311749018_0001_01_000001' doesn't exist in RM or Timeline Server.

注意：只有任务在跑的过程中才能看到container的状态

2.3.5 队列相关

1、打印默认队列信息
[root@hadoop10 hadoop]# yarn rmadmin -refreshQueues
2021-09-22 20:30:56,914 INFO client.RMProxy: Connecting to ResourceManager at hadoop10/192.168.22.136:8033
[root@hadoop10 hadoop]# yarn queue -status default
2021-09-22 20:31:46,890 INFO client.RMProxy: Connecting to ResourceManager at hadoop10/192.168.22.136:8032
Queue Information :
Queue Name : default
    State : RUNNING
    Capacity : 100.00%
    Current Capacity : .00%
    Maximum Capacity : 100.00%
    Default Node Label expression : <DEFAULT_PARTITION>
    Accessible Node Labels : *
    Preemption : disabled
    Intra-queue Preemption : disabled

2、加载更新队列信息
[root@hadoop10 hadoop]# yarn rmadmin -refreshQueues
2021-09-22 20:32:15,068 INFO client.RMProxy: Connecting to ResourceManager at hadoop10/192.168.22.136:8033

2.3.6 查看节点状态

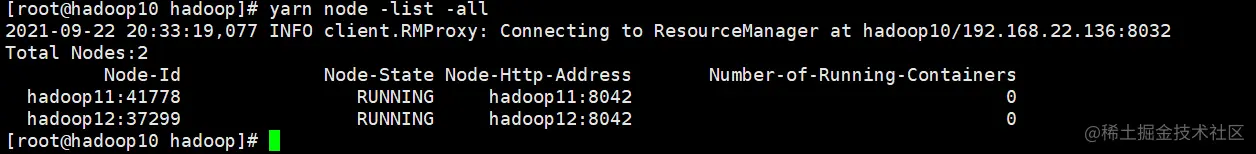

[root@hadoop10 hadoop]# yarn node -list -all
2021-09-22 20:33:19,077 INFO client.RMProxy: Connecting to ResourceManager at hadoop10/192.168.22.136:8032
Total Nodes:2
         Node-Id         Node-State Node-Http-Address   Number-of-Running-Containers
  hadoop11:41778            RUNNING     hadoop11:8042                              0
  hadoop12:37299            RUNNING     hadoop12:8042                              0
[root@hadoop10 hadoop]#

声明：
文章中代码为自己根据相应理解编写，文章中出现的相关图片为自己实践中的截图和相关技术对应的图片，若有相关异议，请联系删除。感谢。转载请注明出处，感谢。

落叶飘雪

浅析资源调度框架YARN

第一章 资源调度框架YARN理论
