2 信息的表示和处理

2.1 信息存储

字节（byte）：计算机使用8位的块，作为最小的可寻址内存单位（ $00000000_2 \sim 11111111_2$ ）
虚拟内存（virtual memory）：程序将内存视为非常大的字节数组
地址（address）：内存的每个字节由唯一的数字标识
虚拟地址空间（virtual address space）：所有地址的集合

2.1.1 十六进制表示法

为了方便表示一个字节，通常用16进制表示。可以很容易地互相转换二进制和十六进制数（逐位转换）：

【例】16进制数字0x173A4C，转为二进制：0001 0111 0011 1010 0100 1100

十六进制	1	7	3	A	4	C
二进制	0001	0111	0011	1010	0100	1100

2.1.2 字数据大小

字长（word size）：指明虚拟地址空间的范围。如：计算机字长为64位，则表示虚拟地址范围是 $0 \sim 2^{64}-1$ ，也就是程序最多访问 $2^{64}$ 个字节
C语言中，不同数据类型在32位机器与64位机器所占字节数的大小不同

有符号类型	无符号类型	32位字节数	64位字节数
signed char	unsigned char	1	1
short	unsigned short	2	2
int	unsigned int	4	4
long	unsigned long	`4`	`8`
int32_t	uint32_t	4	4
int64_t	uint64_t	8	8
char		`4`	`8`
float		4	4
double		8	8

2.1.3 寻址和字节顺序

多字节对象的存储方式分为两种：

小端法（little endian）：最低有效字节在最前面（大多数Intel的机器只使用小端）
大端法（big endian）：最高有效字节在最前面（大多数IBM和Sun的机器采用大端）

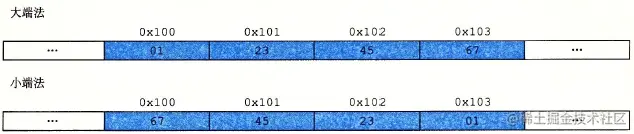

【例】数字0x01234567，在内存中存放的方式

【例】打印字节序（Linux64位机器）

#include <stdio.h>

typedef unsigned char* byte_pointer;

void show_bytes(byte_pointer start, size_t len)
{
    size_t i;
    for (i = 0; i < len; i++) {
        printf("%.2x ", start[i]);
    }
    printf("\n");
}

int main(int argc, char* argv[])
{
    int num = 0x01234567;
    show_bytes((byte_pointer) &num, sizeof(int));
    return 0;
}

【输出】小端序

67 45 23 01

2.1.4 表示字符串

C语言字符串：以'0x0'字符结尾的字符串数组

【例】"abcd"在内存中记录为：61 62 63 64 00

2.1.5 表示代码

从机器角度看，程序仅仅是字节序列。不同的操作系统上将程序编译为不兼容的机器代码：

2.1.6 布尔代数、位运算

逻辑值：真（TRUE）、假（FALSE）
运算：非、与、或、异或

2.1.7 C语言中的位级运算

使用|代表OR；&代表AND；~代表NOT；^代表XOR

【例】两数交换

#include <stdio.h>

void swap(int *x, int *y)
{
    *y = *x ^ *y;
    *x = *x ^ *y;
    *y = *x ^ *y;
}

int main(int argc, char* argv[])
{
    int x = 2, y = 3;
    swap(&x, &y);
    printf("x=%d, y=%d\n", x, y);
    return 0;
}

2.1.8 C语言中的逻辑运算

逻辑运算符：或(||)、与(&&)、非(!)，结果返回TRUE或FALSE

【注】C语言逻辑运算有短路效应：

/* 这里a=0时，不会执行1/a */
if (a && 1/a)  printf("%d\n", a);

2.1.9 C语言中的移位运算

移位运算符：<<和>>。其中左移都是末尾补0。右移注意区分逻辑右移和算数右移：

逻辑右移：首位补0
算数右移：如果首位是0补0；如果首位是1补1

【注】C语言中，有符号数是算数右移，无符号数是逻辑右移

#include <stdio.h>

int main(int argc, char* argv[])
{
    unsigned int x = 2, y = -2;
    printf("x=%d, y=%d\n", x>>1, y>>1);
    return 0;
}

【输出】

x=1, y=2147483647

【注】Java中使用>>代表算数右移，>>>代表逻辑右移

2.2 整数表示

2.2.1 整型数据类型

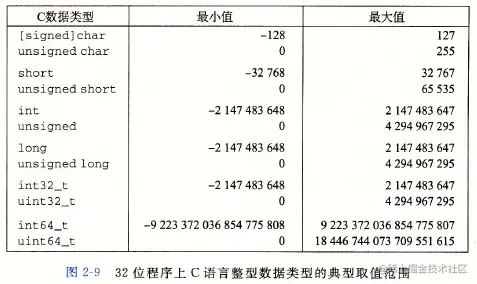

32位机器上整型的表示：

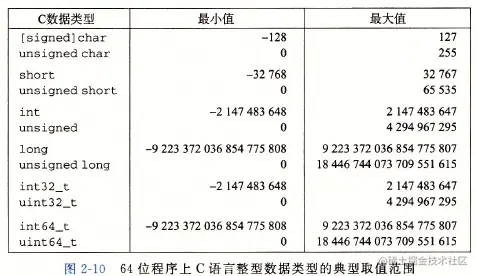

64位机器上整型的表示：

2.2.2 无符号数的编码

无符号数范围： $0\sim2^w-1$ 。这里书中解释的严谨但晦涩，用例子说明：

【例】以字长w=4为例，无符号数11，编码为1011：

$[1011]_2=1*2^3+0*2^2+1*2^1+1*2^0=11$

2.2.3 有符号数的编码

有符号数范围： $-2^{w-1}\sim2^{w-1}-1$ ，几乎所有现代机器使用补码方式编码。

补码：编码最高位为1时，表示 $-2^{w-1}$ 。比如当字长为4，编码最高位为1，代表-8

【例】以字长w=4为例，有符号数5，编码为0101；有符号数-5，编码为1011

$[0101]_2=0*2^3+1*2^2+0*2^1+1*2^0=5$

$[1011]_2=-1*2^3+0*2^2+1*2^1+1*2^0=-5$

$[1111]_2=-1*2^3+1*2^2+1*2^1+1*2^0=-1$

【补充】有符号数的其它表示

反码：最高有效位的权是 $-2^{w-1}-1$ 。好处是比较直观： $-5\to[1101]_2$ ；缺点：数值0有两种表示方法
- $+0\to[0000]_2$ ； $-0\to[1111]_2$
原码：最高有效位是符号位，剩下的位确认数值大小。优缺点类似反码
- $+0\to[0000]_2$ ； $-0\to[1000]_2$

2.2.4 有符号数和无符号数之间的转换

C语言中可以将无符号数和有符号数互相转换，转换规则：位不变，解释方式改变

有符号数转无符号数

T2U_w(x)=\left\{ \begin{array}{ll} x+2^w, & x<0\\ x, & x\ge0 \end{array} \right.

无符号数转有符号数

U2T_w(x)=\left\{ \begin{array}{ll} u, & x\le TMax_w\\ u-2^w, & u>TMax_w \end{array} \right.

【例】有符号数-12345转换为无符号数53191

$-12345\to[1100\ 1111\ 1100\ 0111]_2 \to 53191$ ，即： $-12345+65536=53191$

2.2.5 C语言中的有符号数和无符号数

C语言中，默认使用有符号数。创建无符号数时，需加上后缀'U'

有符号数和无符号数在以下情况发生转换：

显示强制转换：

int tx, ty;
unsigned ux, uy;

tx = (int) ux;
uy = (unsigned) ty;

printf输出，隐式转换

int x = -1;
printf("x = %u\n", x);

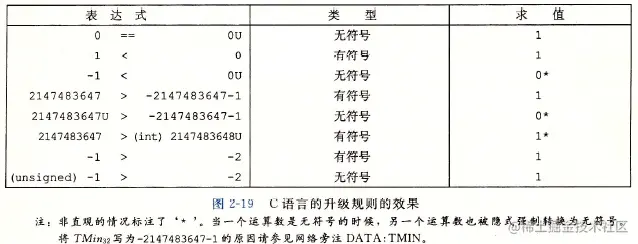

如果是有符号数 <运算> 无符号数，则会将有符号数隐式转换为无符号数
- 有符号+无符号 $\to$ 无符号
- 关系运算符

【注】由于C存在无符号到有符号的隐式转换，容易出错，需特别小心。有些语言如Java语言没有无符号数，规避了这个问题

2.2.6 扩展数据类型

较小的数据类型 $\to$ 较大的数据类型
- 无符号数：补零即可（也称零扩展，zero extension）
- 有符号数：如果首位是0补0；如果首位是1补1

【例】有符号数的扩展

$5=[0101]_2 \to [0000\ 0101]_2$

$-3=[1101]_2 \to [1111\ 1101]_2$

2.2.7 截断数据类型

较大的数据类型=>较小的数据类型
- 无符号数：截断为k位的数字，相当于 $2^k$ 取模： $x'=x\ mod\ 2^k$
- 有符号数：无符号数截断，然后将最高位转换为符号位： $x'=U2T_k(x\ mod\ 2^k)$

【例】有符号数的截断

unsigned int x = 53191;
printf("x=%d\n", (short)x);

【输出】-12345

【说明】short范围：-32768~32767，所以必丢精度

$53191=[0000\ 0000\ 0000\ 0000\ 1100\ 1111\ 1100\ 0111]_2 \to [1100\ 1111\ 1100\ 0111]_2=-12345$

$-53191=[1111\ 1111\ 1111\ 1111\ 0011\ 0000\ 0011\ 1001]_2 \to [0011\ 0000\ 0011\ 1001]_2=12345$

2.3 整数的运算

2.3.1 无符号加法

原理：正常相加，溢出时取截断，丢弃最高位

x+y=\left\{ \begin{array}{lll} x+y, & x+y<2^w & 正常\\ x+y-2^w, & 2^w\le x+y<2^{w+1} & 溢出 \end{array} \right.

【例】 $255+1=[1111\ 1110]_2+[0000\ 0001]_2=[0000\ 0000]_2=0$

2.3.2 有符号加法

原理：类似无符号加法，包含正溢出和负溢出。溢出时取截断

x+y=\left\{ \begin{array}{lll} x+y-2^w, & 2^{w-1} \le x+y & 正溢出\\ x+y, & -2^{w-1} \le x+y<2^{w-1} & 正常\\ x+y+2^w, & x+y<-2^{w-1} & 负溢出 \end{array} \right.

【例】 $127+1=[0111\ 1110]_2+[0000\ 0001]_2=[1000\ 0000]_2=0$

2.3.3 有符号减法和无符号减法

减法：x-y等价于x+y'，其中y'是y的加法逆元，即y+y'=0
无符号数的加法逆元：

-x=\left\{ \begin{array}{lr} x, & x=0\\ 2^w-x, & x\ge0 \end{array} \right.

【例】 $12345+x=0 \to x=2^{16}-12345=53191$

有符号数的加法逆元：

-x=\left\{ \begin{array}{ll} TMin_w, & x=TMin_w\\ -x, & x>TMin_w \end{array} \right.

【例】有符号数的加法逆元

$12345+x=0 \to x=-12345$

$-32768+x=0 \to x=-32768（若x=32768溢出，截断后值为-32768）$

【例】有符号数的减法： $123-345=123+(-345)=-222$

2.3.4 无符号乘法

有溢出情况，截断处理。原理： $x*y=(x*y)\ mod\ 2^w$

【例】无符号乘法：12345*12345

unsigned short x = 12345, y = 12345;
printf("x=%d\n", (unsigned short)(x*y));    //结果：x=27825

【解释】 $12345*12345=152,399,025\ mod\ 65536=27825$

2.3.5 有符号乘法（补码乘法）

有溢出情况，截断处理。无符号乘法和有符号乘法的乘积的位级表示都相同（证明略）

2.3.6 乘以常数

乘以 $2^k$ ：转化为左移k位。 $x*4=(x<<2)$
乘以常数：转化为左移和加法。 $x*14=(x<<3)+(x<<2)+(x<<1)=(x<<4)-(x<<1)$

2.3.7 除以2的幂

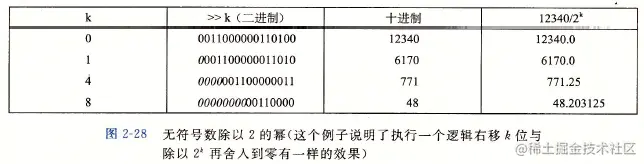

无符号数除以 $2^k$ ：使用逻辑右移实现

有符号数除以 $2^k$ ：使用算数右移实现。如果除不尽，向零取整。
- 为了实现向零取整，当x<0时，有符号数需要加上偏量(biasing)

\frac{x}{2^k}=\left\{ \begin{array}{ll} (x+2^k-1)>>k, & x<0\\ x>>k, & x\ge 0 \end{array} \right.

【例】书中例子， $-12340 / 2^k$ 。为了保证向零取整，需要加上偏量

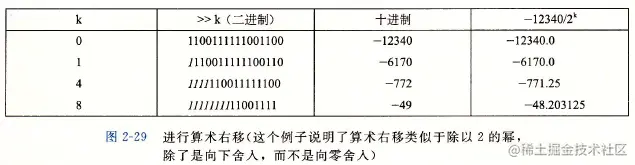

不加偏量的情况，可以看到 $-12340>>4=-772$ ，结果不正确。实际我们要的是 $-771.25\approx-771$

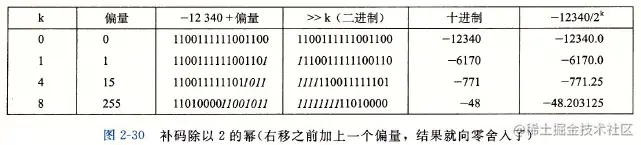

加上偏量 $biasing=2^4-1=15$ ，此时 $(-12340+15)>>4=-771$

【注意】上述方法不能推广到除以任意常数

2.4 浮点数

2.4.1 二进制小数

二进制小数：即将二进制整数扩展到小数位：

b=\sum_{i=-n}^m 2^i\times b_i

【例】 $101.11_2=1\times2^2+0\times2^1+1\times2^0+1\times2^{-1}+1\times2^{-2}=5.75_{10}$

2.4.2 IEEE浮点表示

IEEE标准： $V=(-1)^s \times M \times 2^E$ 。类似科学计数法

符号s（sign）：s=0表示正数；s=1表示负数
小数字段M（significand）：表示二进制小数的值
阶码E（exponent）：对浮点数加权，权重是 $2^E$

C语言的浮点数：分单精度浮点(float)和双精度浮点(double)：

单精度（32位）：s、exp、frac分别为1位、8位、23位
双精度（64位）：s、exp、frac分别为1位、11位、52位

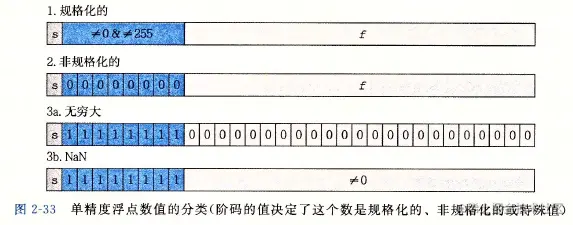

float格式编码类型：根据exp的值，编码类型分为三大类：

规格化值（exp位不全为0且不全为1）：最普遍的情况
- 阶码 $E=e-Bias$ ：单精度是 $-126~+127$ 、双精度是 $-1022~+1023$
- 小数字段M：看做是 $1.f_{n-1}f_{n-2} \cdots f_0$ 的数字。由于都是以1开头，不需要显示表示
非规格化值（exp位全为0）：表示数值0、表示非常接近0.0的数
- 阶码 $E=1-Bias$ ：单精度是 $-126~+127$ 、双精度是 $-1022~+1023$
- 小数字段M：看做是 $0.f_{n-1}f_{n-2} \cdots f_0$ 的数字
- 数值0：有两种表示方法：+0.0和-0.0
特殊值（exp位全为1）
- $+\infty$ ：s=0、exp全1、frac全0
- $-\infty$ ：s=1、exp全1、frac全0
- $NaN$ ：exp全1、frac不全为0

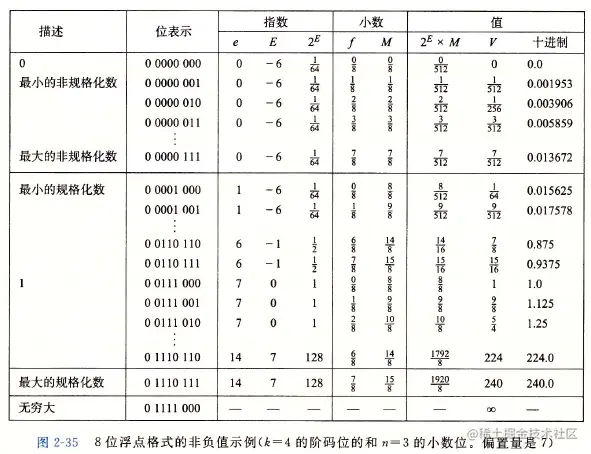

2.4.3 数字示例

$e$ ：假定阶码字段是一个无符号整数所表示的值
$E$ ：偏置之后的阶码值
$2^E$ ：阶码的权重
$f$ ：小数值
$M$ ：尾数的值
$2^E \times M$ ：该数（未规约的）小数值
$V$ ：该数规约后的小数值（约分后的值）
十进制：该数的十进制表示

【例】整数12345和小数12345.0的关系

整数12345具有二进制表示 $[11\ 0000\ 0011\ 1001]_2$ 。
$12345.0=1.1000000111001_2 \times 2^{13}$ ，因此：
- $s=0$
- $e=13+127=140=[10001100]_2$
- $M=[1000001110010000000000]_2$ （丢弃第一个1，后面补0）
- 得到： $12345.0=[01000110010000001110010000000000]_2$
有意思的是：12345和12345.0两者有部分数字是重叠的：

2.4.4 舍入

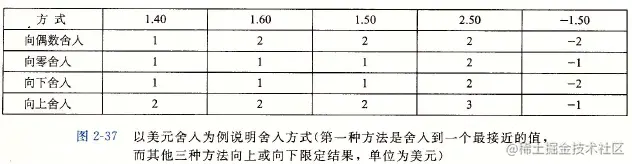

IEEE定义了四种舍入方式

向偶数舍入的理解：可防止结果的统计偏差，一半情况向上舍入，一半情况向下舍入

$1.234999 \to 1.23$
$1.235001 \to 1.24$
$1.235 \to 1.24$
$1.225 \to 1.22$

二进制数向偶数舍入：1看做奇数，0看做偶数

$10.11100_2 \to 11.00_2$

2.4.5 浮点运算

由于浮点数有溢出的存在，有些运算带来影响（需特别小心！）

加法交换律：具备
加法结合律：不具备。例： $(3.14+1e10)-1e10 \neq 3.14+(1e10-1e10)$
乘法交换律：具备
乘法结合律：不具备。例： $(1e20*1e20)*1e-20 \neq 1e20*(1e20*1e-20)$
乘法分配律：不具备。例： $1e20*(1e20-1e20) \neq 1e20*1e20-1e20*1e20$

2.4.6 C语言中的浮点数

GCC在库中定义了一些特殊值：如INFINITY（代表 $+\infty$ ）、NAN（代表 $NaN$ ）

#ifndef _MATH_H
#define _MATH_H 1
......

#ifdef __USE_ISOC99
/* IEEE positive infinity.  */
# if __GNUC_PREREQ (3, 3)
#  define INFINITY (__builtin_inff ())
# else
#  define INFINITY HUGE_VALF
# endif

/* IEEE Not A Number.  */
# if __GNUC_PREREQ (3, 3)
#  define NAN (__builtin_nanf (""))
# else
/* This will raise an "invalid" exception outside static initializers,
   but is the best that can be done in ISO C while remaining a
   constant expression.  */
#  define NAN (0.0f / 0.0f)
# endif
#endif /* __USE_ISOC99 */

C语言定义了int、float、double三种类型。其强制类型转换规则：

int转换成float：数字不会溢出，但是可能舍入
int、float转换成double：保留精确值
double转换成float：可能溢出、舍入
float、double转换成int：向零舍入、有可能溢出

#include <stdio.h>

int main(int argc, char *argv[])
{
    float num = 1e10;
    printf("%d\n", (int)num);
    return 0;
}

【输出】-2147483648
