负载均衡（Load Balance）在整个互联网集群系统架构中是个比较重要的概念，其可将用户的访问流量，水平均匀的打散到后端多个服务单元上进行数据加工和处理，从而理论上只要不断的增加后端的服务单元，就可以做到服务容量的无限水平扩展。而我们平时经常会听到四层负载均衡和七层负载均衡的概念，他们到底是什么意思？两者到底有什么样的差异性？本文做个简单的科普。

1、概念介绍

OSI七层模型

在了解两者差异性之前，首先我们先了解下OSI的七层模型。OSI全称Open Systems Interconnection，他是网络通信中的第一个标准模型，创建于1983。而现代比较流行的标准反而不是OSI模型，是大名鼎鼎的TCP/IP协议模型。

我们首先看看OSI模型中到底是哪七层，每层分别是什么作用？

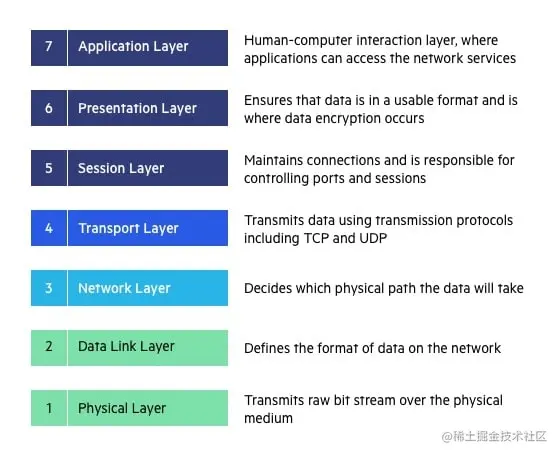

如下图所示，从高到低，从应用层越来越偏物理底层。

第七层应用层Application Layer，这一层是面向终端用户软件使用的，比如浏览器，邮件客户端等。属于这一层的协议包括 HTTP 超文本协议，FTP 文件传输协议，POP ，SMTP，DNS等

第六层表示层Presentation Layer，该层是为应用层准备数据，定义两个设备之间应该如何做编码，加密，压缩等数据处理方式，以便两端能够正确的接受到数据信息。

第五层会话层Session Layer，该层在设备之间创建通信信道，负责在两端进行数据传输期间保持通信信道的通畅，并在通信结束时候关闭会话，并且还可以做到断点续传的能力。

第四层传输层Transport Layer，该层接收上层会话层传输的数据，并在发送端将其分成“段（segments）”。并负责重组接收端接收到的段，将其组装为会话层可以使用的数据。传输层可以在发送端执行流控制，按照接收设备的数据可接受速率来发送数据。除此以外还可以做错误控制，检查数据是否被正确地接收。

第三层网络层Network Layer，该层有两种主要功能。一种是将上层产生的数据段分解成网络数据包，在网络上进行传输，并在接收端重新组装为段。另一种是通过发现物理网络上的最佳路径来路由数据包。网络层使用网络地址（通常是Internet协议地址）将数据包路由到目的节点。

第二层数据链路层Data Link Layer，该层建立并终止网络上两个物理连接节点之间的连接。它将数据包分解成帧，并将它们从源地址发送到目的地。该层由两部分组成：逻辑链路控制（LLC），用于识别网络协议、执行错误检查和同步帧；媒体访问控制（MAC），用于使用MAC地址连接设备并定义传输和接收数据的权限。

第一层物理层Physical Layer，该层负责网络节点之间的物理电缆或无线连接。它定义了连接设备的连接器、电缆或无线技术，并负责原始数据的传输，即简单的0和1 bit，同时负责比特率的控制。

2、四层负载均衡

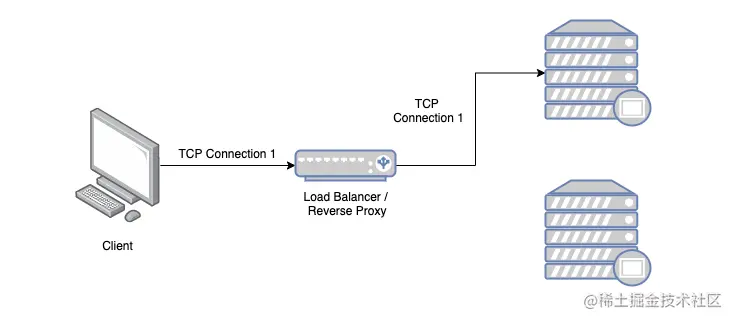

顾名思义，四层的概念指的是OSI模型的第四层传输层+第三层网络层，统称为四层负载均衡。如上图所示，当客户端发起网络请求时候，客户端与负载均衡器Load Balancer建立了TCP连接，然后负载均衡器再复用该相同的TCP连接去和后端的服务器建立连接。重点：TCP连接是复用的，没有再新创建。

上图可以看到，在第四层传输层增加了源和目的地的端口号；在第三层网络层增加了源和目的地的IP地址。当请求从客户端发起TCP连接到负载均衡器，再到后端目标服务器的过程中，负载均衡器使用NAT（Network address translation）的方式更改了每个数据包的源和目标IP。

上图前半段为客户端到负载均衡器的数据包，后半段为负载均衡器到后端服务器的数据包。在四层负载均衡的方式下，我们是不理解传输的数据，我们只能根据IP和端口号进行路由，而不能够通过请求数据的数据含义来做业务的路由决策。

curl -X GET http://apis.pay.com/v1/payments/${paymentId}
 -H 'Authorization:Basic fdklakglkadskl='

举个例子，比如假设我们要发起一下的网络请求，假设你希望如果http头里面Authorization为空，则返回401登录失败的能力，对于四层负载均衡就没法做了，因为你无法获取到请求数据的内容。

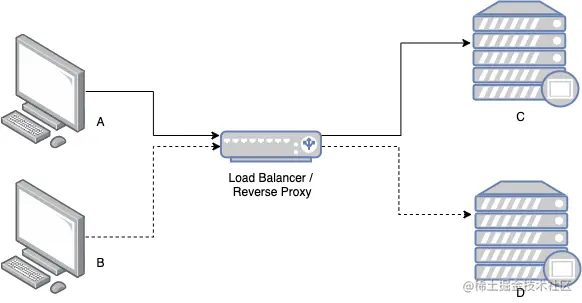

如果考虑到多路复用（multiplexing 指的是单个连接可以发送多个请求），或者连接保活（kept-alive 指的是在一段时间内不关闭连接），就会出现比较大的问题。如上图所示，当A通过负载均衡第一次路由连接到C之后，该链接就会一直建立保持；类似B连接到D，这样如果A-C的请求是50TPS，而B-D的请求只有1TPS，就会导致流量极度不平均，也违背了负载均衡的初衷。

所以总结下来，四层负载均衡有如下的限制：

没法通过请求的数据内容来做到更加智能的负载平衡
不适用于streaming/keep-alive的连接
无TLS终止（TLS Termination）可查：5.术语详解

我们通常所熟知的LVS，就是做四层负载均衡的。

3、七层负载均衡

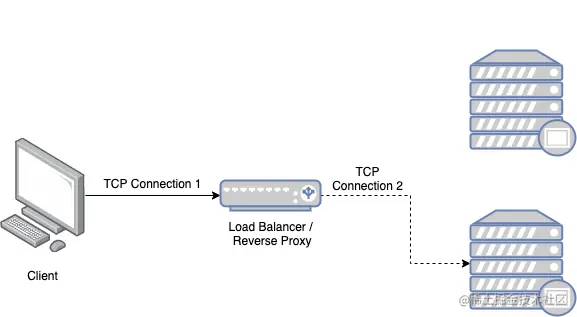

七层负载均衡，包括了OSI模型中的第5层（会话层），第6层（表示层），第7层（应用层），统称为七层。如上图，当客户端发起请求时，与负载均衡器建立一个TCP连接，然后负载均衡器在于上游的服务器再建立一个新的TCP连接，这个地方就和四层负载不一样了，四层负载此时是仅仅一个TCP连接。

因为我们在第七层，所以我们就可以理解网络请求中的数据，就能够相对于四层负载均衡做更多的事情：

身份验证，当请求头中没有对应的身份信息数据则直接返回401
智能路由，可以根据请求数据判断业务场景路由到不同的后端服务

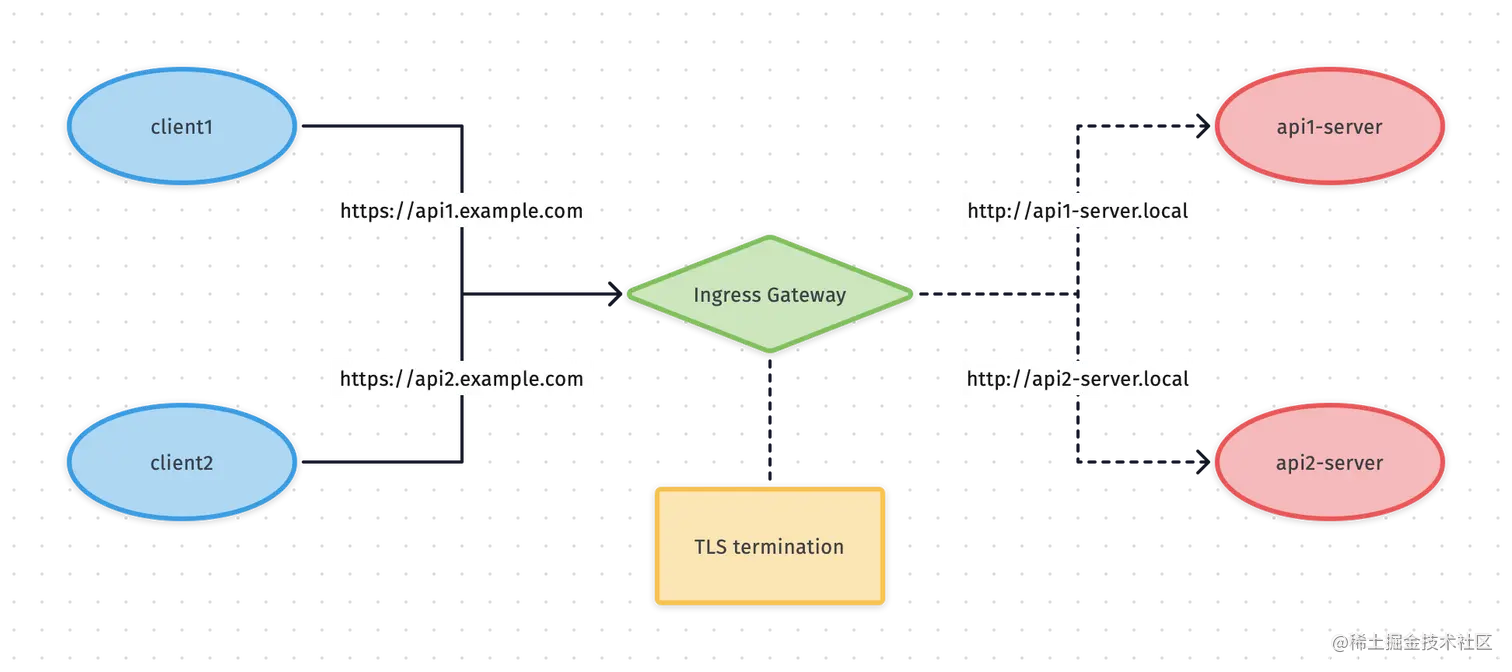

TLS termination

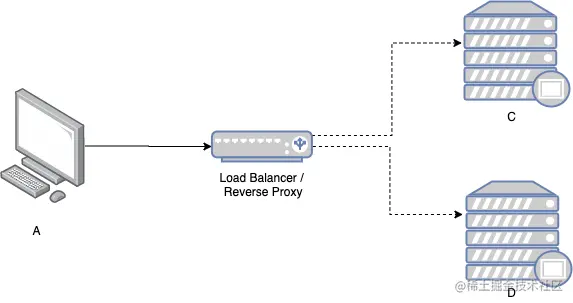

七层负载均衡在多路复用（multiplexed）和连接保活（keep-alive）的情况下能够完成的更加完美。如上图，七层负载平衡器为单个客户端连接创建与每个上游的TCP连接，而不是选择单个上游。这意味着当A创建与负载平衡器的连接时，负载平衡器将创建两个连接，一个与C连接，另一个与D连接。

我们熟知的Nginx其实就可以做到七层负载均衡

4、最佳实践

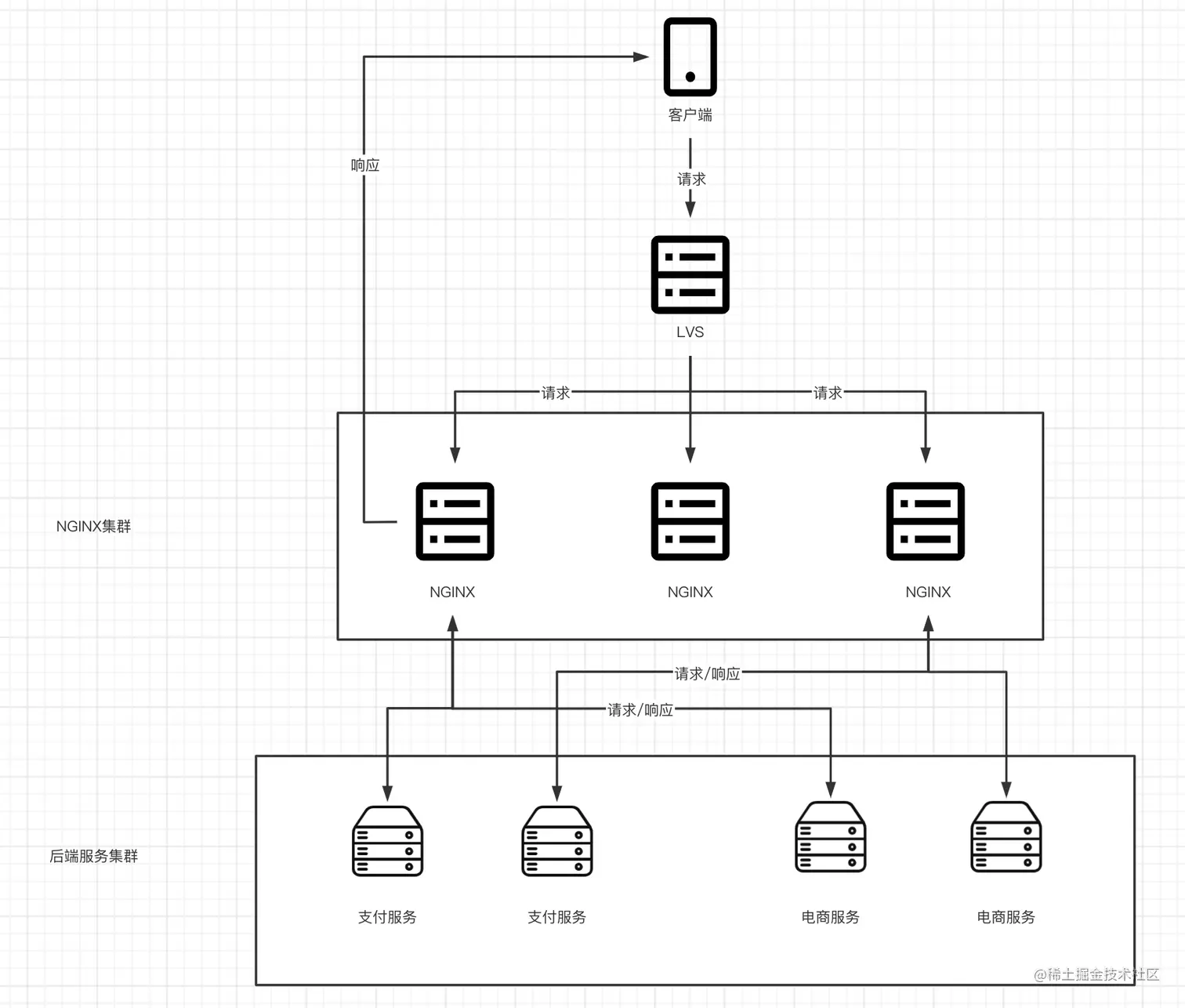

针对一般比较大规模的服务器集群，为了应对大量的服务请求，基本采用LVS（四层）+Nginx（七层）的组合来实践落地。LVS基于四层负载均衡，由于仅仅做IP和端口的转发，工作效率会更高；而Nginx是基于七层的负载均衡，当单台Nginx无法承受访问压力时候，就需要配置Nginx集群，而LVS则顶在前面充当Nginx集群的调度者，由LVS将请求分流到某台Nginx，再由Nginx做数据层面的路由，并且将响应直接返回给到客户端，无须再经过LVS。如下图所示。
